تصميم
![DKKB_LUCH.png](/vb/proxy.php?image=https%3A%2F%2Fupload.wikimedia.org%2Fwikipedia%2Fcommons%2F8%2F81%2FDKKB_LUCH.png&hash=940541ca00fceb1130220eb742a1aa88)
جزء من
![Ukrainian_Defense_Industry.png](/vb/proxy.php?image=https%3A%2F%2Fupload.wikimedia.org%2Fwikipedia%2Fcommons%2F1%2F14%2FUkrainian_Defense_Industry.png&hash=600a91b6db4ce796f0eb1d4a7d6defcd)
كورساير هو مضاد دروع خفيف من تصميم luch
وتطوير وانتاج Vizar
![220px-%D0%92%D1%96%D0%B7%D0%B0%D1%80_%D0%BB%D0%BE%D0%B3%D0%BE.png](/vb/proxy.php?image=https%3A%2F%2Fupload.wikimedia.org%2Fwikipedia%2Fcommons%2Fthumb%2Fd%2Fd0%2F%25D0%2592%25D1%2596%25D0%25B7%25D0%25B0%25D1%2580_%25D0%25BB%25D0%25BE%25D0%25B3%25D0%25BE.png%2F220px-%25D0%2592%25D1%2596%25D0%25B7%25D0%25B0%25D1%2580_%25D0%25BB%25D0%25BE%25D0%25B3%25D0%25BE.png&hash=b01642238db19f7e236c11e6fe2110e5)
ملاحظة هي من قامت بتطوير وصناعة وتصميم S300 سابقا
![Anti-tank_missile_Korsar.jpg](/vb/proxy.php?image=https%3A%2F%2Fupload.wikimedia.org%2Fwikipedia%2Fcommons%2F7%2F72%2FAnti-tank_missile_Korsar.jpg&hash=8da4b96a0ac04b68499071ccd95f44d7)
صمم للاشتباك مع الاهداف المتحركة والثابتة من اي انواع الدورع سواء دبابات اما كانت مدرعات او قوارب سريعة , دشم
طائرات بدون طيار هليكوبتر ( تذكر التاو في سوريا ماذا فعل بالهليكوبتر الروسي الان جميع شركات منتجة لمضاد الدروع الموجهه تذكر ان يستطيع استهداف هليكوبتر الكلام مو من عندي )
المدى 100-2500متر
يقطع 2500 متر في 12 ثانية
الرأس
ترادفي : يستطيع اختراق درع سماكة500 ملم
شديد الانفجار : يستطيع اختراق درعة سماكة 50 ملم
الوزن
مجمع الاطلاق ( القاذف بمكوناته) = 9.2 كجم
صاروخ الموجه داخل الحاوية = 15.3 كجم
رافعة الاسناد = 6.3 كجم
يستطيع العمل في درجة حرارة مابين -40 الى +60 درجة مئوية
تم تصميم عام 2013
قيمة القاذف بجميع مكوناته 130 الف $
قيمة الصاروخ 20 الف دولار
المكونات من الاعلى الى الاسفل
- حاوية النقل والاطلاق بالاضافة الى الصاروخ الموجهة
- القاذف
- وحدة التوجيه
- الرافعة
الحاوية مع الصاروخ
- الوزن = اقل من 15.3 كجم
- الطول = 1.18 متر
- القطر الخارجي 0.113 متر
الصاروخ الموجه
- الاوزان :10.5 كجم بالكثير
- الرأس المتفجر 3.5 كجم
- الرأس الترادفي 4.3 كجم
- الطول 0.91 متر
- الفطر الخارجي 0.10 متر
القاذف
هو من يقود عملية الاطلاق والتوجيهه لصاروخ
القاذف يتكون من
- اطار القادف
- جهاز التوجيهه
- وحدة التغذية بالطاقة
- الوزن =9.2 كجم
- البطارية ليست اقل من 6 A.H
- الفولتية ( فرق الجهد ) + (13-17)
- الابعاد ب الملم
- 600*300*290
ملاحظة انا في الكهرباء مع جنبها
مشاهدة المرفق 61476
جهاز التوجيه
يقوم بتشكيل الشعاع الليزري الذي يطير عليه الصاروخ
يقم بتحديد وتعريف و التعرف ويقود الصاروخ الى الهدف
مشاهدة المرفق 61476
جهاز التوجيه
يقوم بتشكيل الشعاع الليزري الذي يطير عليه الصاروخ
يقم بتحديد وتعريف و التعرف ويقود الصاروخ الى الهدف
- الوزن ليس اكثر من 4.9 كجم
- التكبير البصري لرؤيا *8
- زاوية الرؤية لمجال الرؤيا ليست اقل من 5 درجات
- الابعاد الكلية بلملم
- 300*220*216
الرافعة
توفر نطاق عالي من الدوران والتوجيه
- الوزن = 6.3 كجم
- الابعاد
- 250*160*775
![1454450214_ptrk_korsar-1.jpg](/vb/proxy.php?image=http%3A%2F%2Farmynews.in.ua%2Fuploads%2Fposts%2F2016-02%2F1454450214_ptrk_korsar-1.jpg&hash=1e7fb0cd7e45ce0f34fe6d3ff4721e25)
بامكان الرماية بوضعة على الكتف
وكذلك تم وضعة في نموذج القتال Blik-2M الذي يمكن دمجة على ا لمركبات المدرعة الخفيفة كا "Dozor-B"
![blik-2m.jpg](/vb/proxy.php?image=https%3A%2F%2F2.bp.blogspot.com%2F-qvG_GXXD8qk%2FVymNRPu8LoI%2FAAAAAAAAGCo%2F1Uwi9BIJVDEosMWLgzMwjKjG0qxLwx7MwCLcB%2Fs1600%2Fblik-2m.jpg&hash=965ce73aceba8a2cacdc1b7ffcfa1fb3)

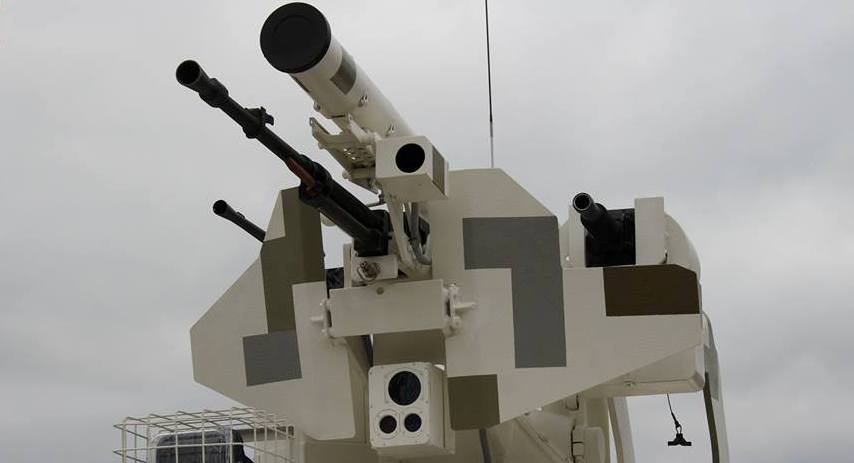

نموذج القتال Blik-2M
![1462055285_51.jpg](/vb/proxy.php?image=http%3A%2F%2Fwartime.org.ua%2Fuploads%2Fposts%2F2016-05%2F1462055285_51.jpg&hash=78688065232352f39acfe41481f78ab3)
عربة Dozor-B
