تصميم
جزء من
كورساير هو مضاد دروع خفيف من تصميم luch
وتطوير وانتاج Vizar
ملاحظة هي من قامت بتطوير وصناعة وتصميم S300 سابقا
صمم للاشتباك مع الاهداف المتحركة والثابتة من اي انواع الدورع سواء دبابات اما كانت مدرعات او قوارب سريعة , دشم
طائرات بدون طيار هليكوبتر ( تذكر التاو في سوريا ماذا فعل بالهليكوبتر الروسي الان جميع شركات منتجة لمضاد الدروع الموجهه تذكر ان يستطيع استهداف هليكوبتر الكلام مو من عندي )
المدى 100-2500متر
يقطع 2500 متر في 12 ثانية
الرأس
ترادفي : يستطيع اختراق درع سماكة500 ملم
شديد الانفجار : يستطيع اختراق درعة سماكة 50 ملم
الوزن
مجمع الاطلاق ( القاذف بمكوناته) = 9.2 كجم
صاروخ الموجه داخل الحاوية = 15.3 كجم
رافعة الاسناد = 6.3 كجم
يستطيع العمل في درجة حرارة مابين -40 الى +60 درجة مئوية
تم تصميم عام 2013
قيمة القاذف بجميع مكوناته 130 الف $
قيمة الصاروخ 20 الف دولار

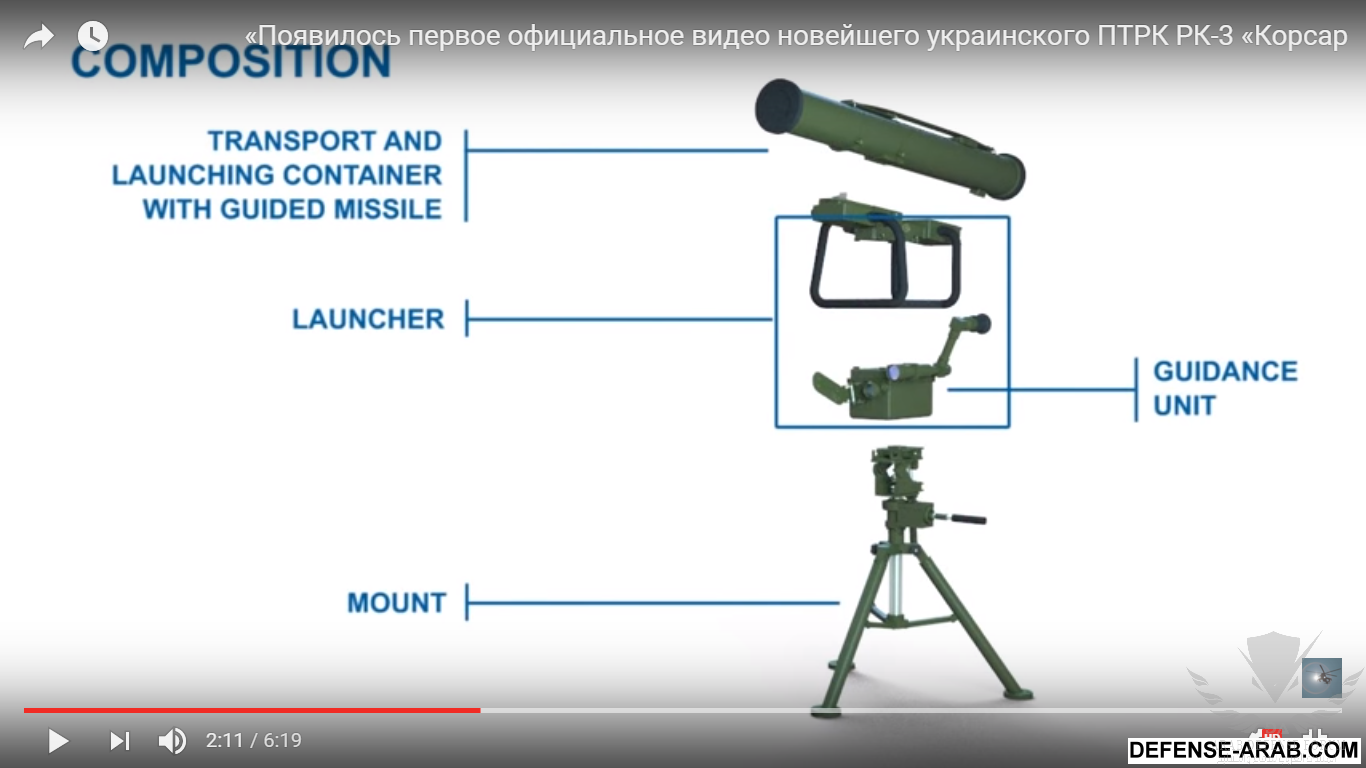

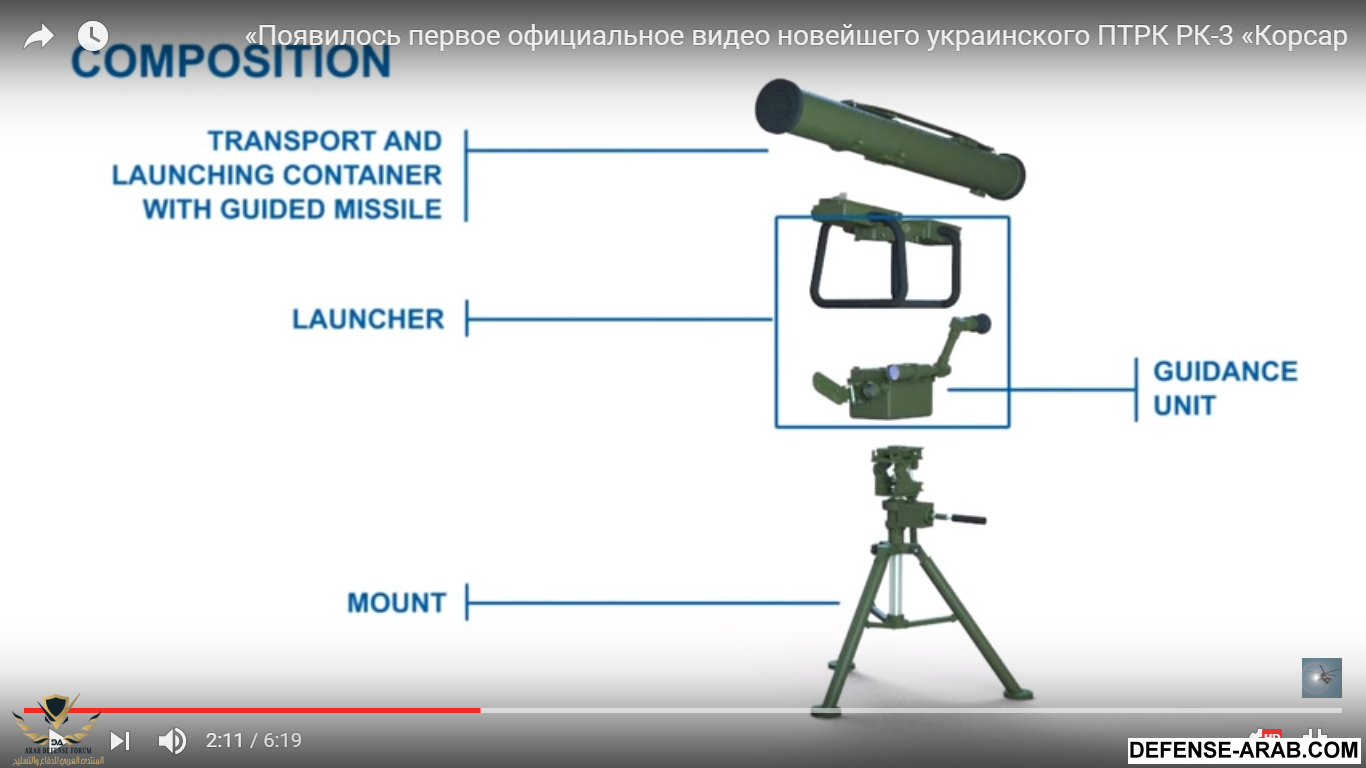

المكونات من الاعلى الى الاسفل
- حاوية النقل والاطلاق بالاضافة الى الصاروخ الموجهة
- القاذف
- وحدة التوجيه
- الرافعة

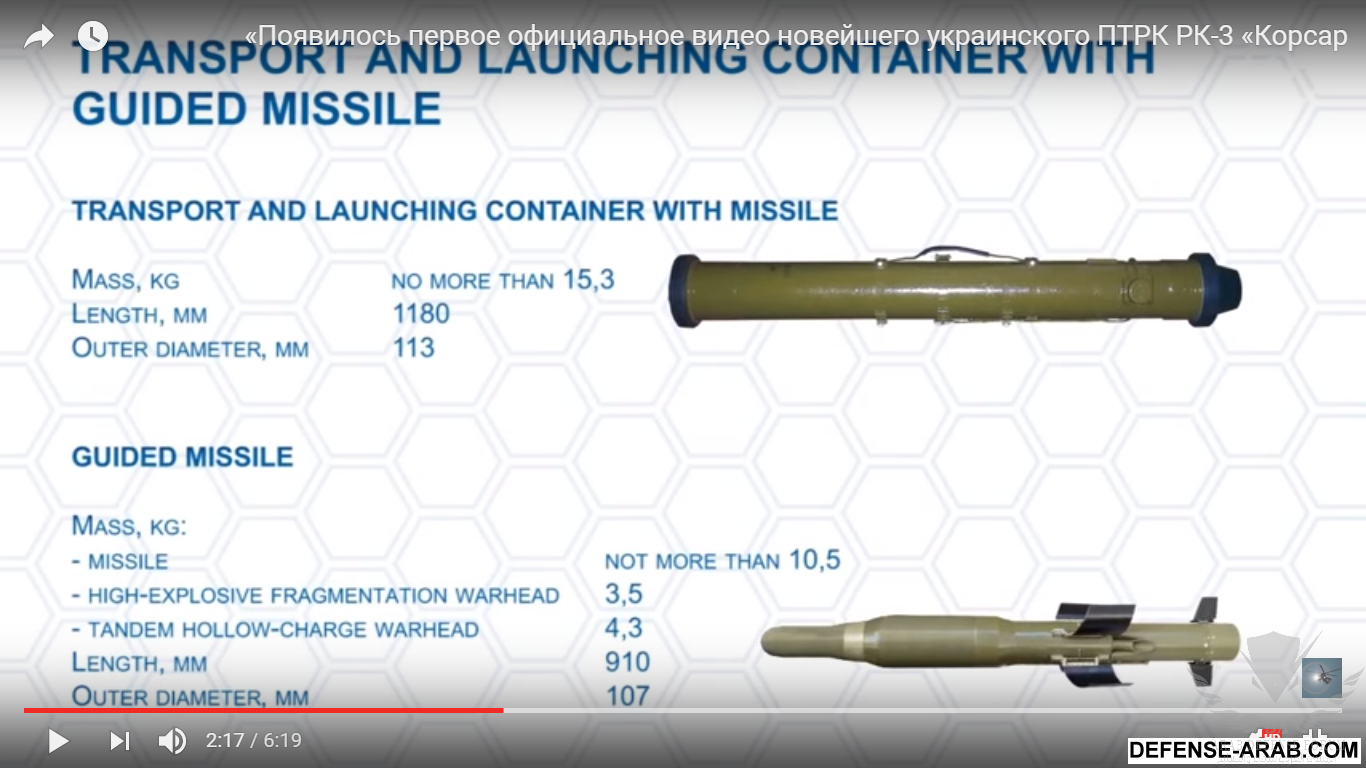

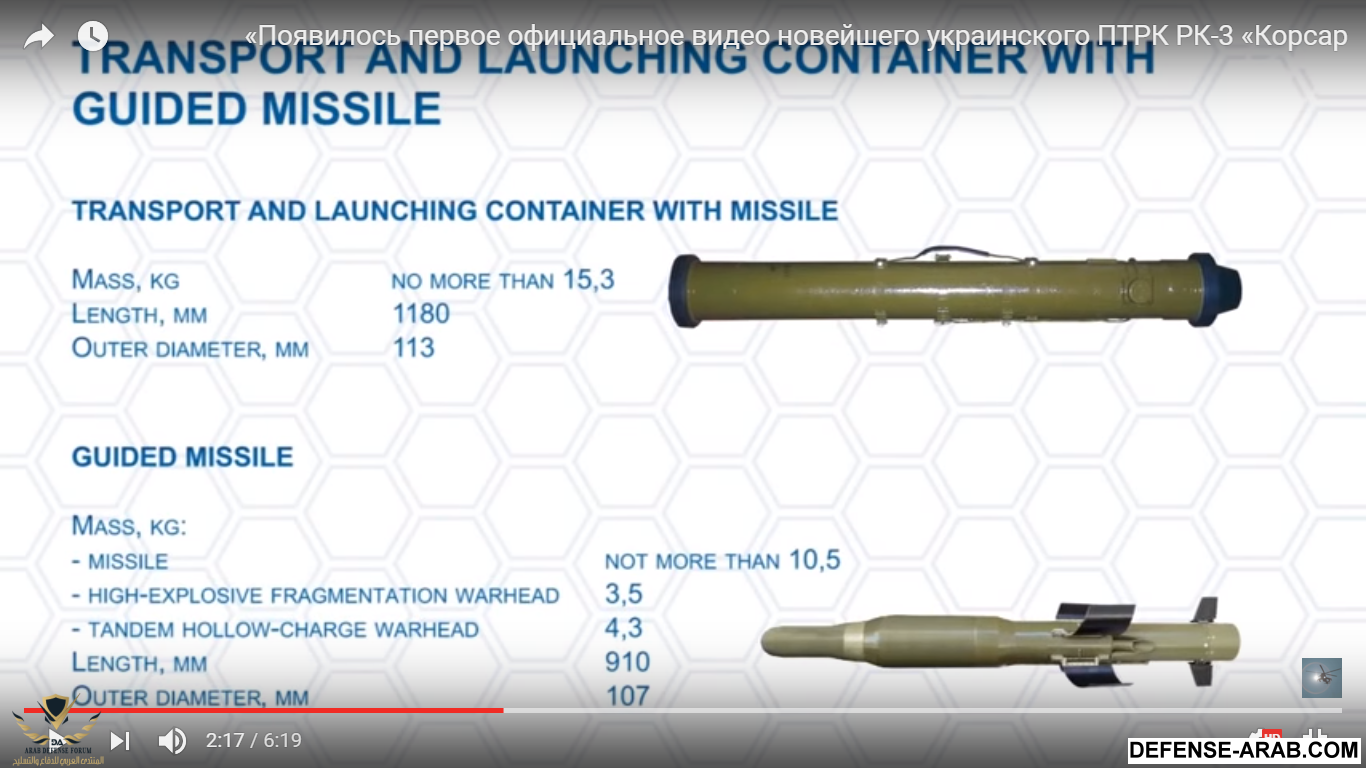

الحاوية مع الصاروخ
- الوزن = اقل من 15.3 كجم
- الطول = 1.18 متر
- القطر الخارجي 0.113 متر
الصاروخ الموجه
- الاوزان :10.5 كجم بالكثير
- الرأس المتفجر 3.5 كجم
- الرأس الترادفي 4.3 كجم
- الطول 0.91 متر
- الفطر الخارجي 0.10 متر

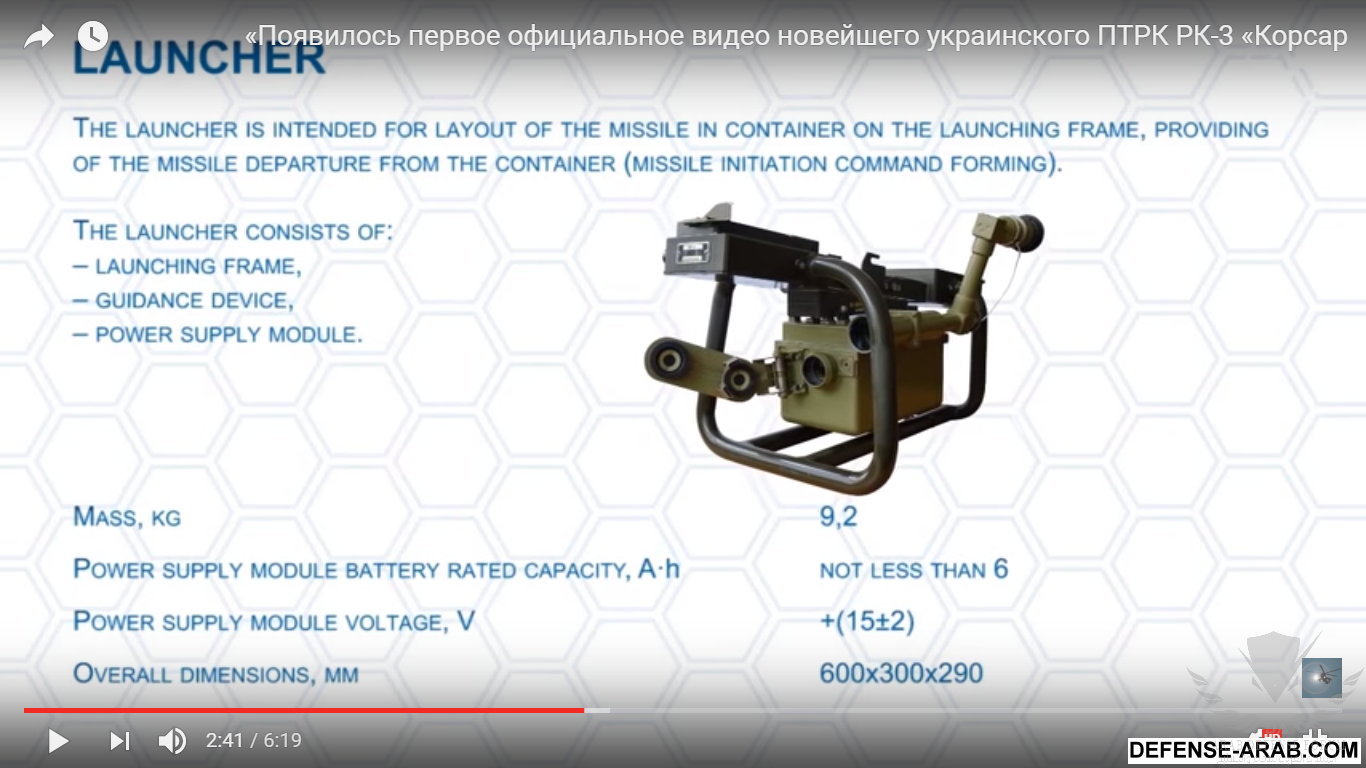

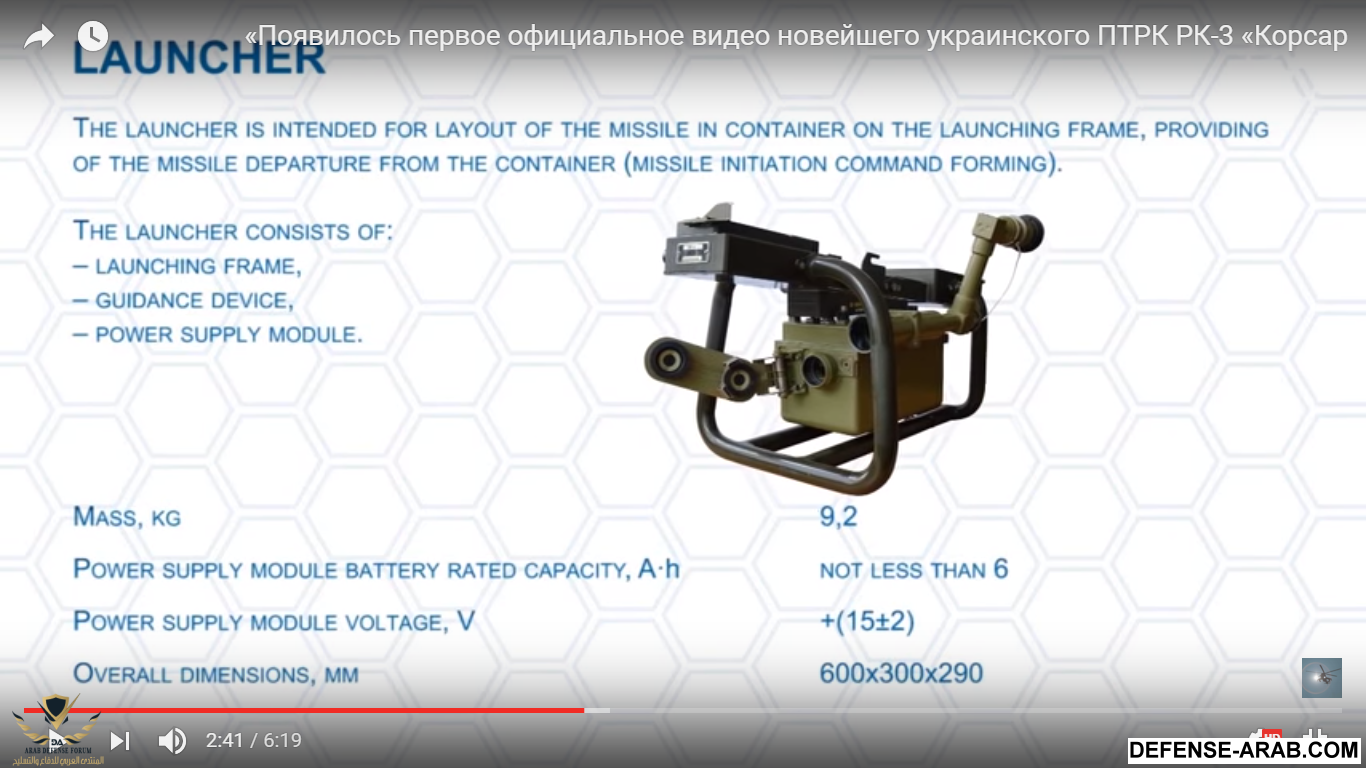

القاذف
هو من يقود عملية الاطلاق والتوجيهه لصاروخ
القاذف يتكون من
- اطار القادف
- جهاز التوجيهه
- وحدة التغذية بالطاقة
- الوزن =9.2 كجم
- البطارية ليست اقل من 6 A.H
- الفولتية ( فرق الجهد ) + (13-17)
- الابعاد ب الملم
- 600*300*290
ملاحظة انا في الكهرباء مع جنبها
مشاهدة المرفق 61476

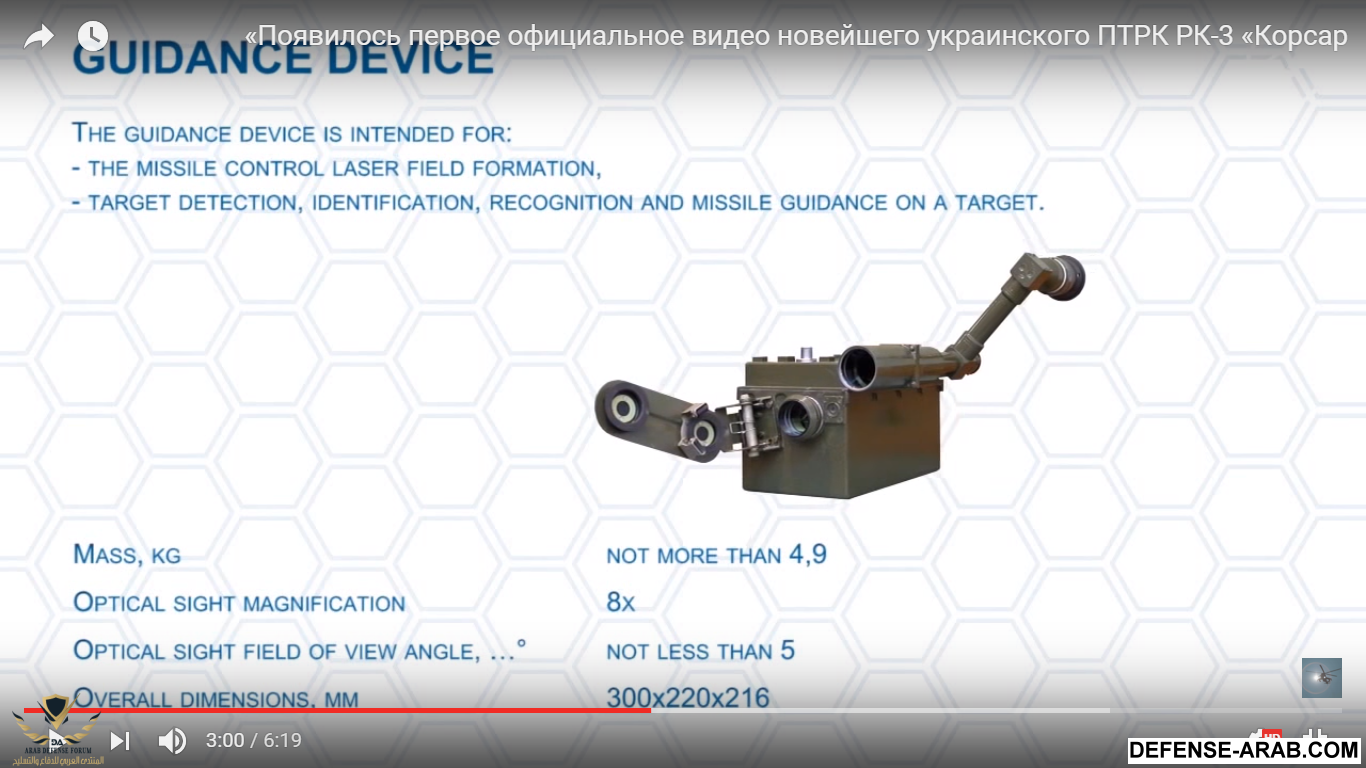

جهاز التوجيه
يقوم بتشكيل الشعاع الليزري الذي يطير عليه الصاروخ
يقم بتحديد وتعريف و التعرف ويقود الصاروخ الى الهدف
مشاهدة المرفق 61476
جهاز التوجيه
يقوم بتشكيل الشعاع الليزري الذي يطير عليه الصاروخ
يقم بتحديد وتعريف و التعرف ويقود الصاروخ الى الهدف
- الوزن ليس اكثر من 4.9 كجم
- التكبير البصري لرؤيا *8
- زاوية الرؤية لمجال الرؤيا ليست اقل من 5 درجات
- الابعاد الكلية بلملم
- 300*220*216

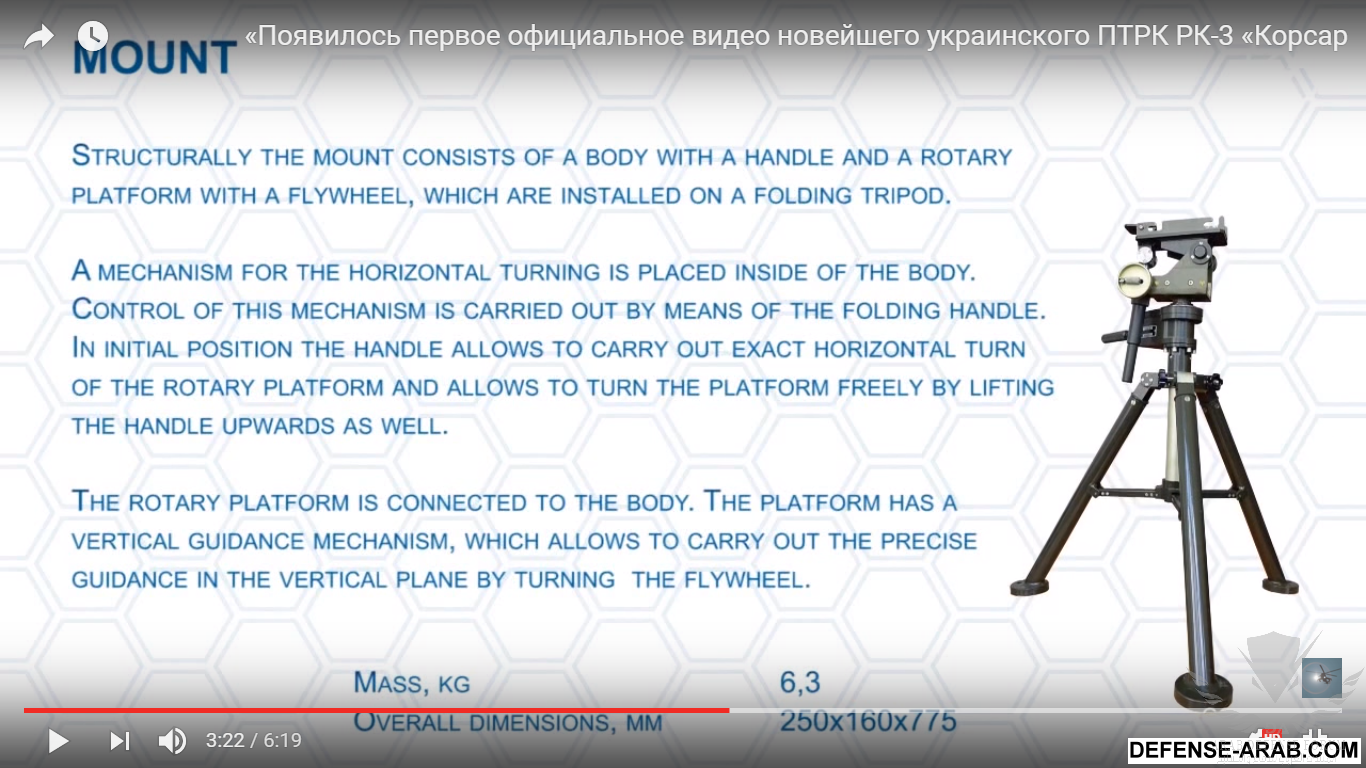

الرافعة
توفر نطاق عالي من الدوران والتوجيه
- الوزن = 6.3 كجم
- الابعاد
- 250*160*775
بامكان الرماية بوضعة على الكتف
وكذلك تم وضعة في نموذج القتال Blik-2M الذي يمكن دمجة على ا لمركبات المدرعة الخفيفة كا "Dozor-B"
نموذج القتال Blik-2M

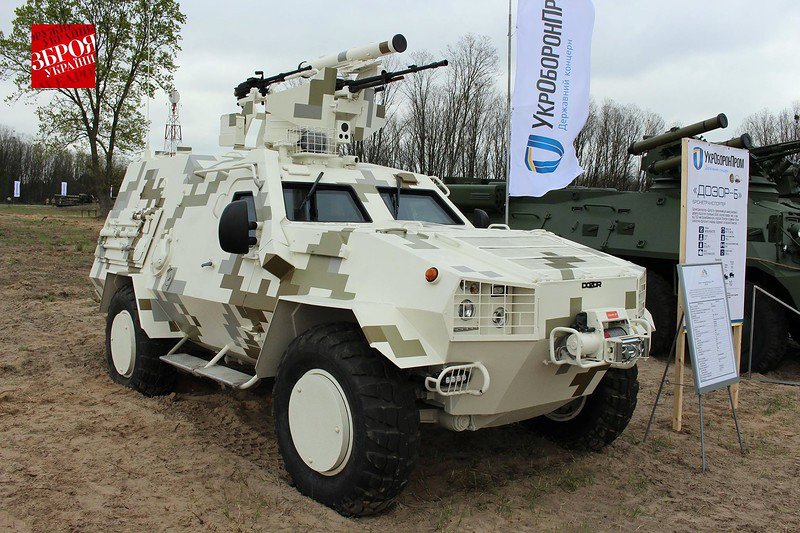

عربة Dozor-B
