نظام الصواريخ الجوالة Taurus الكوري الجنوبي

ahmedessa

عضو
إنضم
3 يناير 2010
المشاركات
7,991
التفاعل
26,133 1 0

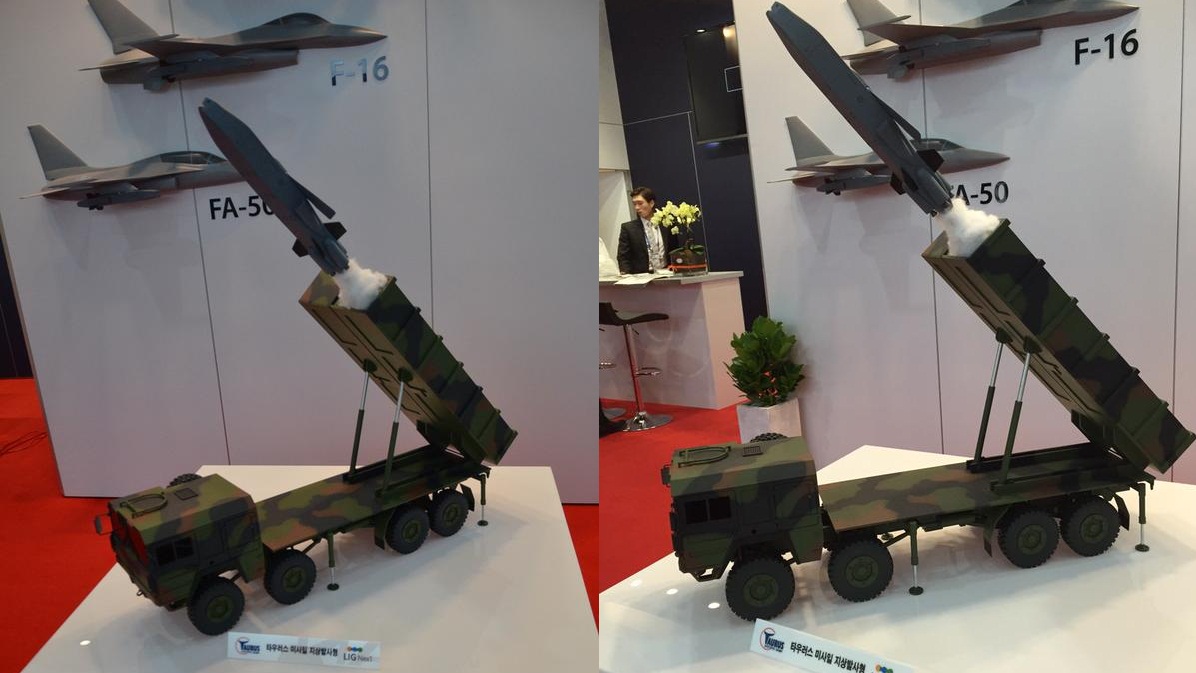

ظهر لاول مرة نظام قاذفات الصواريخ الجوالة Taurus الكوري الجنوبي المصنع من قبل شركة
LIG Nex1 Systems GmbH للانظمة المحدودة في معرض سيول ADEX 2015


TAURUS هو نظام صاروخي مسير علي عربة حاملة للمنظومة خاصة بتوجيه ضربات دقيقة ضد اهداف ذات قيمة عالية من الارض وبيستخدم صواريخ كروز KEPD 350 مصنعة برخصة من الجانب الألماني / السويدية
و تم تصميم صاروخ 350 KEPD وتطويرها لتطير في ظل الدفاعات الجوية الكثيفة في مدي منخفض جدا، وفي مستوى التضاريس الصعبة
.و ستخدم الصواريخ Taurus في كوريا الجنوبية لمقاتلات F-15K بمدي 500 كيلومتر، وهي أطول صواريخ كروز موجودة من فئة جو أرض.

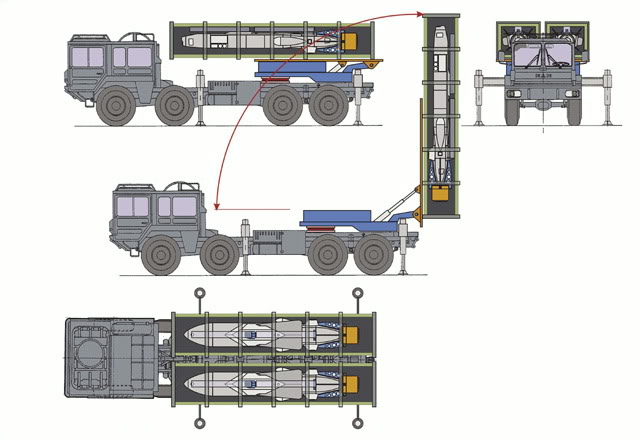

والعربة ستحمل صاروخين ونظام التوجيه لهم في عربة مستقلة
وسيكون الجيش الكوري الجنوبي الأول في آسيا في استخدام تلك الصواريخ والتي تخدم من قبل ألمانيا وانجلترا والسويد واسبانيا ايضا
وسلاح الصواريخ الكروز هي واحدة من الاستراتيجيات الكورية الجنوبية الرئيسية لتوجيه ضربة استباقية وتدمير الأسلحة والصواريخ النووية لكوريا الشمالية.



The Taurus KEPD 350 is a German/Swedish air-launched cruise missile and it expected to adapt to the ground start.

The ground launched of Taurus missiles that was intended to develop a surface-to-surface missile for use as a fire supportn. The Taurus cruise missile has achieved sufficient accuracy, range and reliability (ability to penetrate defenses) to function as an alternative to precision bombing for air forces that cannot expect to launch bombing or cruise missile fire missions reliably in the face of superior enemy fighters and air defenses.

Training and competence requirements are much lower than for normal air force assets such as a fighter bomber squadron utilizing guided bombs The TAURUS KEPD 350 is a modular stand-off missile system for precision strikes against hardened and high-value point and area targets. The KEPD 350 missile is designed and developed to fly through dense air defences at a very low, terrain-hugging level and kill high-value targets.

The Taurus missiles South Korea has bought for F-15K fighter jets The Taurus missiles have a range of more than 500 kilometers, the longest among existing air-to-surface cruise missiles.

South Korea’s Air Force will be the first in Asia to introduce the missiles which are operated by Germany.

The missiles are one of the key strategies of the kill chain preemptive strike system which aims to detect, trace, disturb and destroy the North’s nuclear weapons and missiles.

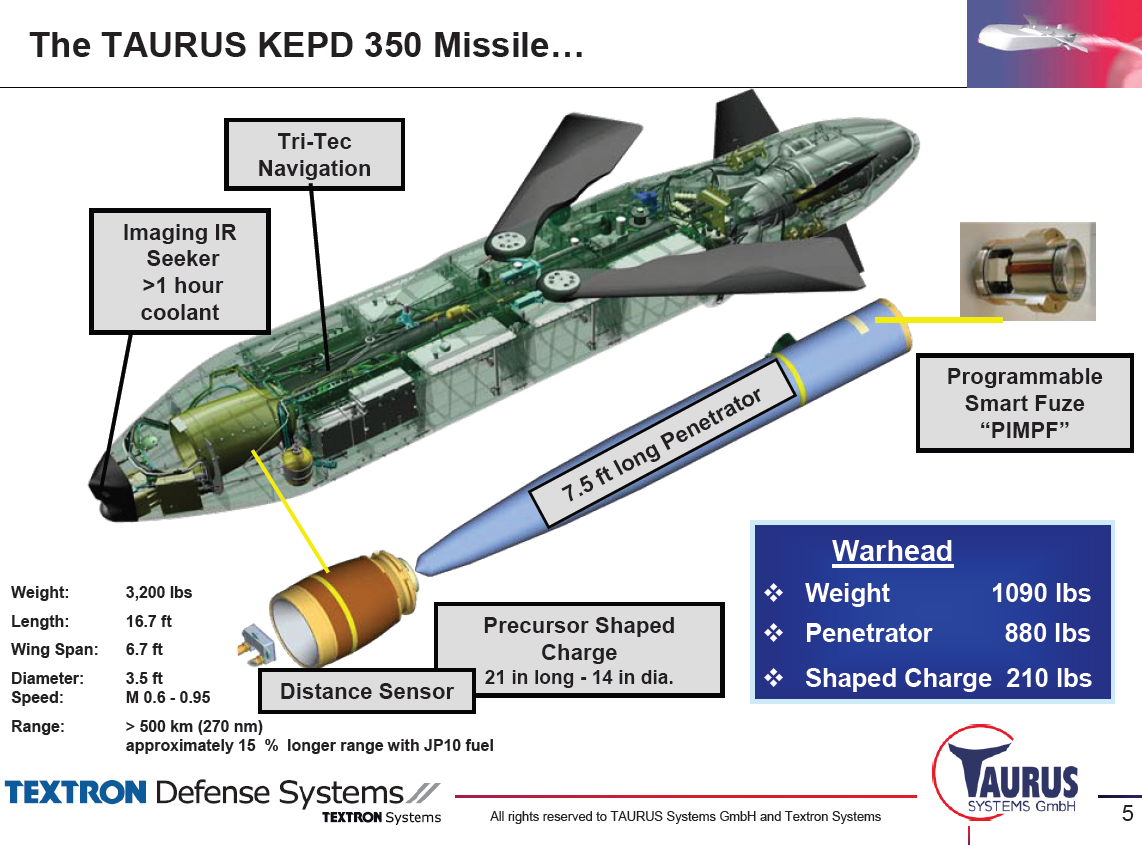

الـصاروخ TAURUS المجنح

يعتبر
الصاروخ Taurus الكروز ، من احدث ( ان لم يكن احدث ) انواع الصواريخ
المجنحة علي مستوي العالم ، فهو يتفوق من حيث المدي والرأس الحربي علي
الصاروخ المجنح الشهير Storm shadow الانجليزي ، وكذلك يتفوق علي الصاروخ
popeye الامريكي .

كانت بداية تلك الصاروخ عندما اجتمعت شركتي EADS/LFK GmbH الالمانية ،
وشركة ساب Saab Bofors Dynamics السويدية ، وانشئتا شركة Taurus Systems
GmbH كي تقوم بتصنيع الصاروخ ، وساهمت الشركة الالمانية بنحو الثلثين بينما
ساهمت الشركة السويدية بنحو الثلث في الشركة الجديدة.

ويذكر انه بدأ في تطوير ذلك الصاروخ منذ عام 98 فقط ، وتم دخوله الخدمة بعد
اختباره بنجاح في جنوب افريقيا في عام 2005 اي ان البرنامج اخذ سبع سنوات
فقط ، ويخدم الصاروخ في سلاح الجو الالماني بعدد 600 صاروخ ، وحصلت اسبانيا
كذلك علي عدد 43 صاروخ لاستخدامه علي طائراتها من نوع F-18 .

وسمي ذلك الصاروخ تحديدا باسم Taurus KEPD 350 ، وجائت تسمية Taurus نسبة الي برج الثور ، بينما التسمية KEPD هي اختصار لنوع الرأس الحربي للصاروخ وهي Kinetic Energy Penetrator Destroyer
، اي الصاروخ ذو الطاقة الحركية المخترق والمدمر ( المخترق للتحصينات ) ،
بينما ياتي الرقم 350 ليدل علي المدي ، حيث كان هناك طراز KEPD 150 في
البداية بمدي 150 كم ، بينما جاء الطراز المتقدم والاحدث KEPD 350 بمدي
اكبر من 500 كم .


الرأس الحربي :

يحوي الصاروخ انواعا عديدة من الرؤوس الحربية ، ومن ضمنها نوعا جديدا من الرؤوس الحربية يسمي Mephisto
، وتلك الرأس مزيج من الطاقة الحركية KE المتفجرة والشحنة المجوفة Shaped
charge ، وذلك المزيج يعطي مرونة كبيرة في مهاجمة الاهداف المختلفة برأس
حربي واحد فقط ، حيث يتم اختراق التربة والتحصينات في البداية من الصاروخ
ثم ينفجر الرأس الحربي المنفجر محدثا خسائر كبيرة في الاهداف المحصنة
والدشم تحت الارض .

ويستخدم الصاروخ في مهاجمة الاهداف المهمة مثل مراكز القيادة ، المطارات ، والمخازن والسفن والكباري .

والي جانب الرأس الحربي ، يمتلك الصاروخ نوعا من الفيوزات الجديدة تماما والتي تعتبر فيوزا ذكيا ، يسمي الفيوز الجديد PIMPF ، اختصارا لـ Prorammable Intelligent Multipurpose Fuze ، وذلك الفيوز المتقدم جدا يحوي مستشعرات للصدمات shock sensor ، وكذلك نظاما ذكيا لتحليل وتمييز الاشارات ( Intelligent signal-processing algorithm ) يمكن ذلك الفيوز المتطور جدا الصاروخ من انتقاء المكان المناسب للصدمة والاختراق !

ورغم ان الصاروخ يعتبر من الصواريخ الخفية stealth ، الا انه يمتلك كذلك
وسائل دفاعية Counter measures في حالة رصد الصاروخ واستهدافه .



التوجيه :

كما يحوي الصاروخ رأسا حربيا متطورا ، فهو يحوي كذلك نظاما متقدما جدا
للتوجيه والملاحة ، هو في الحقيقة يحوي ثلاثة انظمة للملاحة وتوجيه المسار ،
فيحوي نظام IBN اختصارا لـ Image Based Navigation ، وهو نظام الملاحة اعتمادا علي الصور ومقارنتها بكاميرا الصاروخ ، ونظام TRN اختصارا لـ Terran ٌReference Navigation
وهو نظام يتيج للصاروخ التعرف علي التضاريس ، ونظام الـ GPS المعروف
لتحديد الموقع ولكن يشار الي ان الصاروخ يمكن الا يعتمد علي نظام الـ GPS
خلال الطيران ، تلك الانظمة الثلاثة تعرف باسم Tri-Tec او التكنولوجيا
الثلاثية في الصاروخ . ويمكن اختيار المسار المطلوب في الرحلة كذلك ، فيمكن
تحديد مسار منخفض للغاية ، او يمكن اختيار مسارات متعرجة كي تلتف حول
دفاعات العدو ، ويوجد كذلك امكانية لعمل ارتفاع مفاجئ والنزول عموديا علي
الهدف لتحقيق اصابة ادق واختراق اكبر .

وبالاضافة الي الثلاثة انظمة الموجودة ، فهناك انظمة اخري تستخدم في
الصاروخ ، فهناك نظام التوجية بالاشعة تحت الحمراء كذلك ، IIR اختصارا لـ
High resolusion Imaging infrared ، و نظام ATR اختصارا لـ Automatic
target recognition ، ونظام اخر لتحديد الخطوط والمسارات .

وكذلك يحوي الصاروخ Data link لامكانية الاتصال بالصاروخ وتصحيح المعلومات ويمكنه ذلك من مهاجمة الاهداف المتحركة .




مواصفات الصاروخ

- الوزن الكلي : 1400 كج

- وزن الرأس الحربي : 480 كج

- المدي : 500+ كم

- السرعة : 0.6 - 0.95 ماخ

- طول الصاروخ : 5 متر

- قطر الصاروخ : 1 متر

- سعر الصاروخ : 950 الف يورو .

- الطائرات المستخدمة :



Typhoon, Tornado, Gripen, F/A-18



المصدر

الصاروخ مدمج مع الطائرة التايفون الانجليزية
حيث تستطيع حمل صاروخين من نفس الطراز

الصاروخ الجديد يعمل ضمن الحزمة التسليحية للمقاتلة F-15K الكورية الجنوبية
The Taurus missiles South Korea for F-15K fighter jets

اكيد الصاروخ ممكن يتم دمجه علي الرافال المصريه

نظرياً ممكن ..

عملياً غير ممكن لإعتبارات الـ MTCR و العلاقات الدولية ربما أيضاً .

أخيراً لدينا أى مصر والسعودية والإمارات ستورم شادو وهو يمكن الإعتماد عليه كثيراً فهو تصميم حديث رائع جداً ويفى بكل متطلباتنا إن شاء الله .

images

الـصاروخ TAURUS المجنح

يعتبر
الصاروخ Taurus الكروز ، من احدث ( ان لم يكن احدث ) انواع الصواريخ
المجنحة علي مستوي العالم ، فهو يتفوق من حيث المدي والرأس الحربي علي
الصاروخ المجنح الشهير Storm shadow الانجليزي ، وكذلك يتفوق علي الصاروخ
popeye الامريكي .

كانت بداية تلك الصاروخ عندما اجتمعت شركتي EADS/LFK GmbH الالمانية ،
وشركة ساب Saab Bofors Dynamics السويدية ، وانشئتا شركة Taurus Systems
GmbH كي تقوم بتصنيع الصاروخ ، وساهمت الشركة الالمانية بنحو الثلثين بينما
ساهمت الشركة السويدية بنحو الثلث في الشركة الجديدة.

ويذكر انه بدأ في تطوير ذلك الصاروخ منذ عام 98 فقط ، وتم دخوله الخدمة بعد
اختباره بنجاح في جنوب افريقيا في عام 2005 اي ان البرنامج اخذ سبع سنوات
فقط ، ويخدم الصاروخ في سلاح الجو الالماني بعدد 600 صاروخ ، وحصلت اسبانيا
كذلك علي عدد 43 صاروخ لاستخدامه علي طائراتها من نوع F-18 .

وسمي ذلك الصاروخ تحديدا باسم Taurus KEPD 350 ، وجائت تسمية Taurus نسبة الي برج الثور ، بينما التسمية KEPD هي اختصار لنوع الرأس الحربي للصاروخ وهي Kinetic Energy Penetrator Destroyer
، اي الصاروخ ذو الطاقة الحركية المخترق والمدمر ( المخترق للتحصينات ) ،
بينما ياتي الرقم 350 ليدل علي المدي ، حيث كان هناك طراز KEPD 150 في
البداية بمدي 150 كم ، بينما جاء الطراز المتقدم والاحدث KEPD 350 بمدي
اكبر من 500 كم .


الرأس الحربي :

يحوي الصاروخ انواعا عديدة من الرؤوس الحربية ، ومن ضمنها نوعا جديدا من الرؤوس الحربية يسمي Mephisto
، وتلك الرأس مزيج من الطاقة الحركية KE المتفجرة والشحنة المجوفة Shaped
charge ، وذلك المزيج يعطي مرونة كبيرة في مهاجمة الاهداف المختلفة برأس
حربي واحد فقط ، حيث يتم اختراق التربة والتحصينات في البداية من الصاروخ
ثم ينفجر الرأس الحربي المنفجر محدثا خسائر كبيرة في الاهداف المحصنة
والدشم تحت الارض .

ويستخدم الصاروخ في مهاجمة الاهداف المهمة مثل مراكز القيادة ، المطارات ، والمخازن والسفن والكباري .

والي جانب الرأس الحربي ، يمتلك الصاروخ نوعا من الفيوزات الجديدة تماما والتي تعتبر فيوزا ذكيا ، يسمي الفيوز الجديد PIMPF ، اختصارا لـ Prorammable Intelligent Multipurpose Fuze ، وذلك الفيوز المتقدم جدا يحوي مستشعرات للصدمات shock sensor ، وكذلك نظاما ذكيا لتحليل وتمييز الاشارات ( Intelligent signal-processing algorithm ) يمكن ذلك الفيوز المتطور جدا الصاروخ من انتقاء المكان المناسب للصدمة والاختراق !

ورغم ان الصاروخ يعتبر من الصواريخ الخفية stealth ، الا انه يمتلك كذلك
وسائل دفاعية Counter measures في حالة رصد الصاروخ واستهدافه .



التوجيه :

كما يحوي الصاروخ رأسا حربيا متطورا ، فهو يحوي كذلك نظاما متقدما جدا
للتوجيه والملاحة ، هو في الحقيقة يحوي ثلاثة انظمة للملاحة وتوجيه المسار ،
فيحوي نظام IBN اختصارا لـ Image Based Navigation ، وهو نظام الملاحة اعتمادا علي الصور ومقارنتها بكاميرا الصاروخ ، ونظام TRN اختصارا لـ Terran ٌReference Navigation
وهو نظام يتيج للصاروخ التعرف علي التضاريس ، ونظام الـ GPS المعروف
لتحديد الموقع ولكن يشار الي ان الصاروخ يمكن الا يعتمد علي نظام الـ GPS
خلال الطيران ، تلك الانظمة الثلاثة تعرف باسم Tri-Tec او التكنولوجيا
الثلاثية في الصاروخ . ويمكن اختيار المسار المطلوب في الرحلة كذلك ، فيمكن
تحديد مسار منخفض للغاية ، او يمكن اختيار مسارات متعرجة كي تلتف حول
دفاعات العدو ، ويوجد كذلك امكانية لعمل ارتفاع مفاجئ والنزول عموديا علي
الهدف لتحقيق اصابة ادق واختراق اكبر .

وبالاضافة الي الثلاثة انظمة الموجودة ، فهناك انظمة اخري تستخدم في
الصاروخ ، فهناك نظام التوجية بالاشعة تحت الحمراء كذلك ، IIR اختصارا لـ
High resolusion Imaging infrared ، و نظام ATR اختصارا لـ Automatic
target recognition ، ونظام اخر لتحديد الخطوط والمسارات .

وكذلك يحوي الصاروخ Data link لامكانية الاتصال بالصاروخ وتصحيح المعلومات ويمكنه ذلك من مهاجمة الاهداف المتحركة .




مواصفات الصاروخ

- الوزن الكلي : 1400 كج

- وزن الرأس الحربي : 480 كج

- المدي : 500+ كم

- السرعة : 0.6 - 0.95 ماخ

- طول الصاروخ : 5 متر

- قطر الصاروخ : 1 متر

- سعر الصاروخ : 950 الف يورو .

- الطائرات المستخدمة :



Typhoon, Tornado, Gripen, F/A-18



المصدر
موضوع رائع

اتمنى تنزل صورة للصاروخ الأمريكي

شكراً لك
من يشاهد الصورة يقول أنها قنبلة
حجمه كبير ولكن الصورة مش موضحة
الصورة الثانية ستبرز لك حجمه الضخم وللاسف هذا الصاروخ Popeye فيه مكونات اسرائيلية ويخدم علي الطائرات الاسرائيلية من طراز اف 16 - 15
حيث تقوم شركة Rafael's الاسرائيلية بتصنيعه
Rafael's PopEye Air-Surface Missile & Litening FLIR & CCD Imaging and Laser Designator Pod
images

ليت السعوديه تشتريه مدامه يركب على التايفون والاف15

وكمان انا سمعت خبر ان روسيا تريد صنع جميع الذخائر والصواريخ بنسخ طبق الاصل من الذخائر والصواريخ الامريكيه والاوروبيه

ليت السعوديه تشتريه مدامه يركب على التايفون والاف15

وكمان انا سمعت خبر ان روسيا تريد صنع جميع الذخائر والصواريخ بنسخ طبق الاصل من الذخائر والصواريخ الامريكيه والاوروبيه

(( وكمان انا سمعت خبر ان روسيا تريد صنع جميع الذخائر والصواريخ بنسخ طبق الاصل من الذخائر والصواريخ الامريكيه والاوروبيه ))
سمعت الخبر الغير صحيح ده فين ؟؟؟
دي حتي لا تستوي ولا تتقبل
روسيا تنسخ طبق الاصل سلاح امريكي واوروبي
!!!


(( وكمان انا سمعت خبر ان روسيا تريد صنع جميع الذخائر والصواريخ بنسخ طبق الاصل من الذخائر والصواريخ الامريكيه والاوروبيه ))
سمعت الخبر الغير صحيح ده فين ؟؟؟
دي حتي لا تستوي ولا تتقبل
روسيا تنسخ طبق الاصل سلاح امريكي واوروبي
!!!
انا متابع لهذا المنتدا من وقت طويل ولاكن لم اسجل فيه الا قريب

لاكن انا متأكد اني قريت هذا الخبر في هذا المنتدا

بغض النضر في مدى مصداقيته

the Storm Shadow and Taurus missiles
have already been completed, and intensive flight test campaigns will begin imminently


images

الا يعتبر ان تصدير الصاروخ وتقنيتة من قبل المانيا وكوريا الجنوبية حظر لمعاهدة حظر تصدير الصواريخ ذو مدى اعلى من 300 كم او راس حربي اكتر من 450 كم ؟
