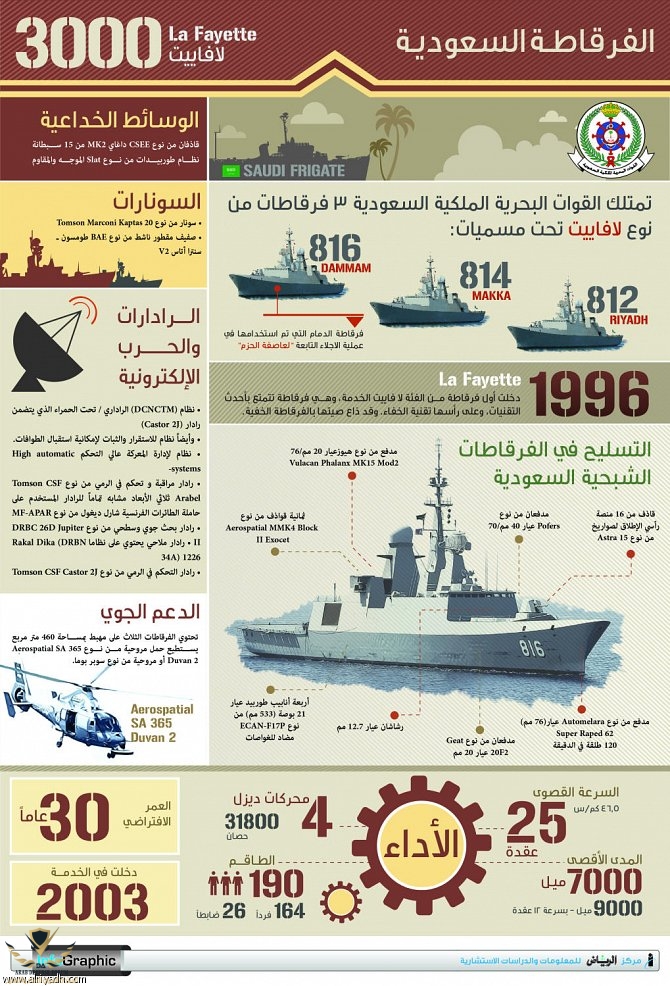

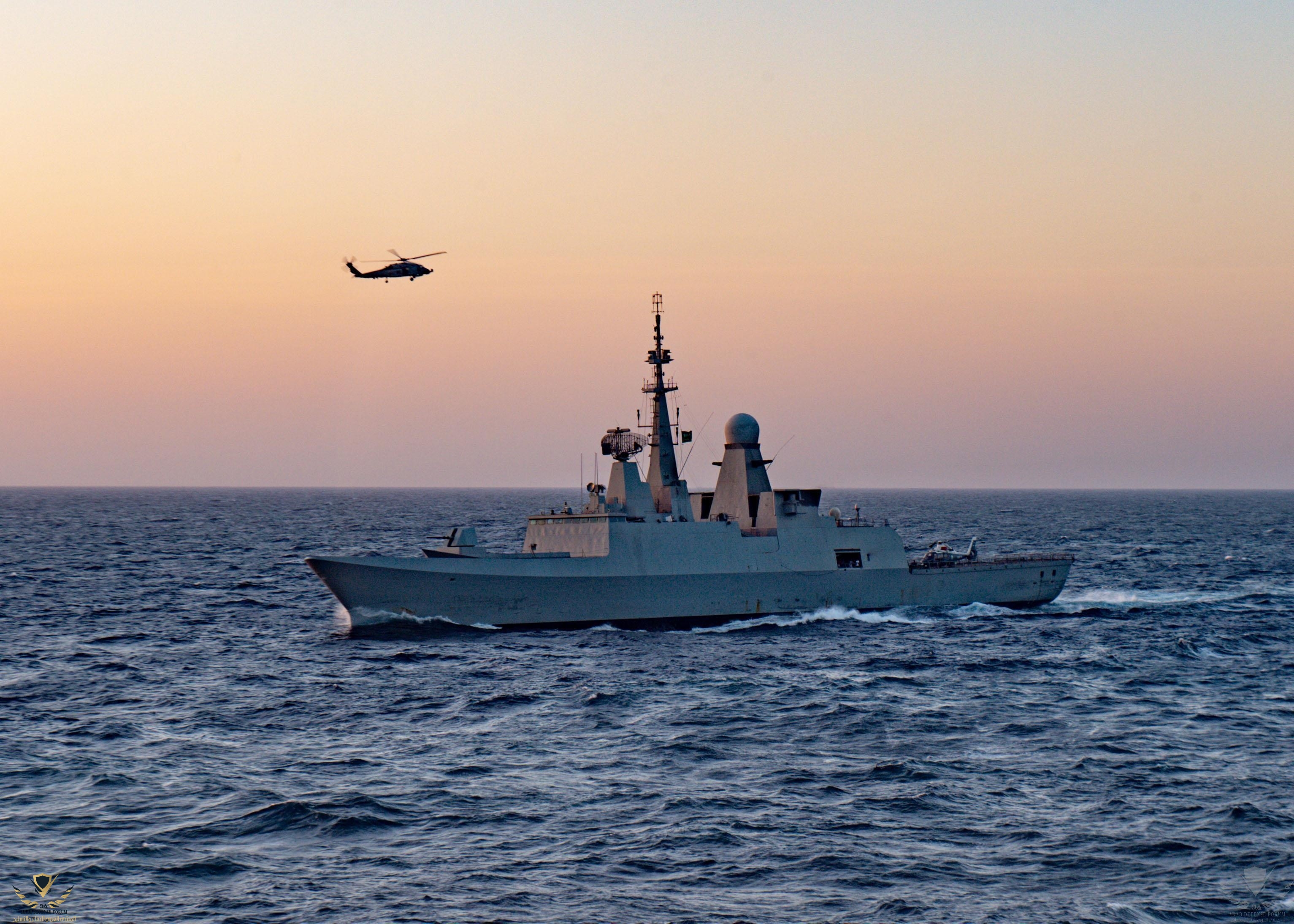

F3000 لافايات هي فرقاطة خفيفة شبحية متعددة المهام صنعت من قبل DCNS الفرنسية
تعمل هذه الفرقاطة بعدد 3 فرقاطات في الأسطول الغربي للبحرية الملكية السعودية

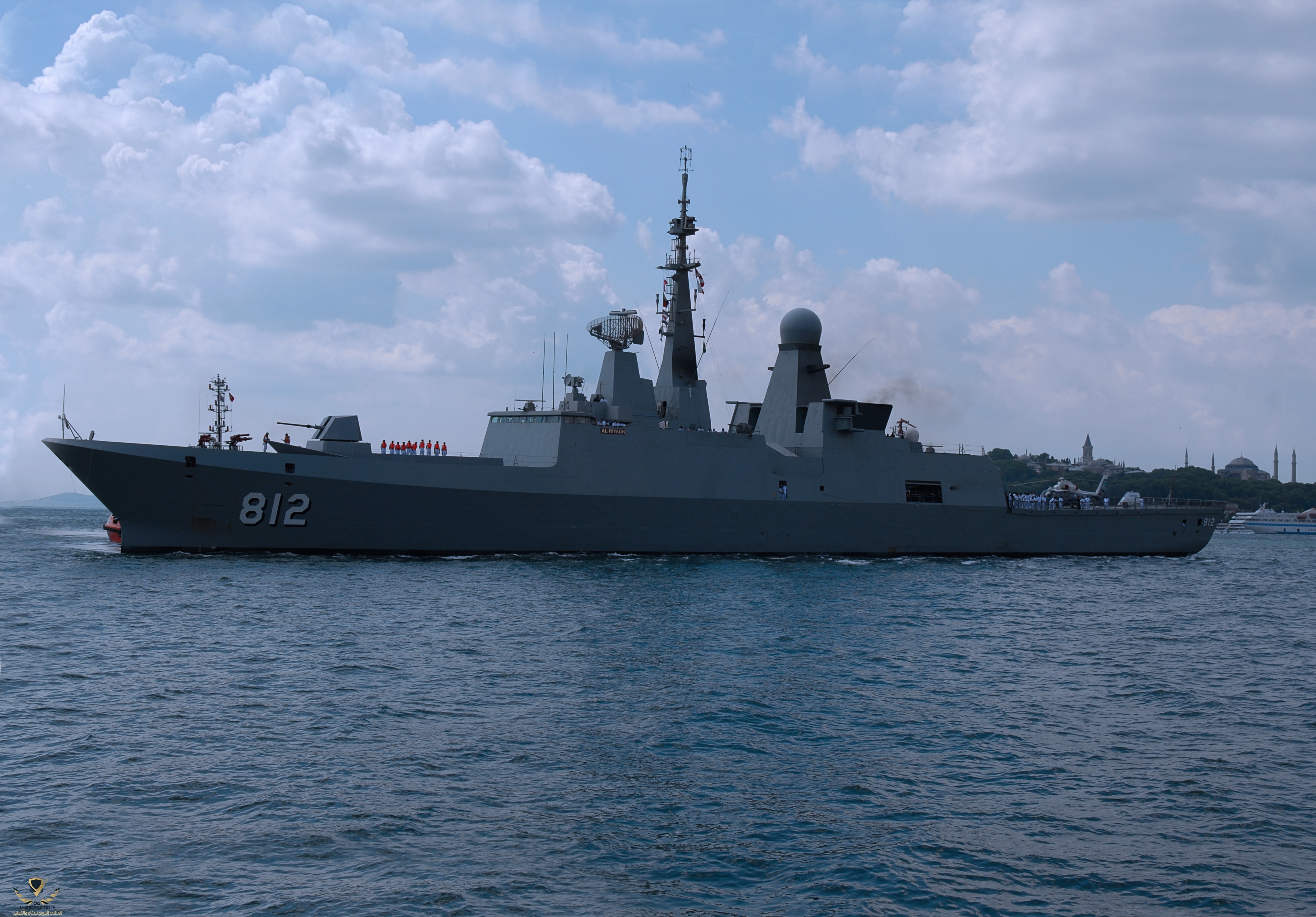

سميت هذه الفرقاطات بالرياض و مكة و الدمام

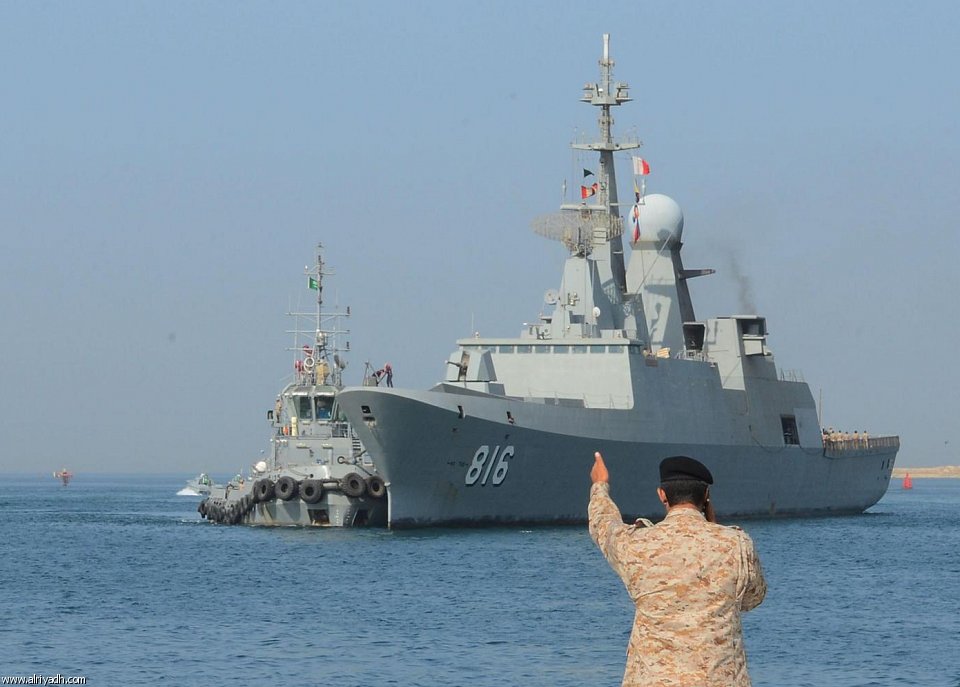

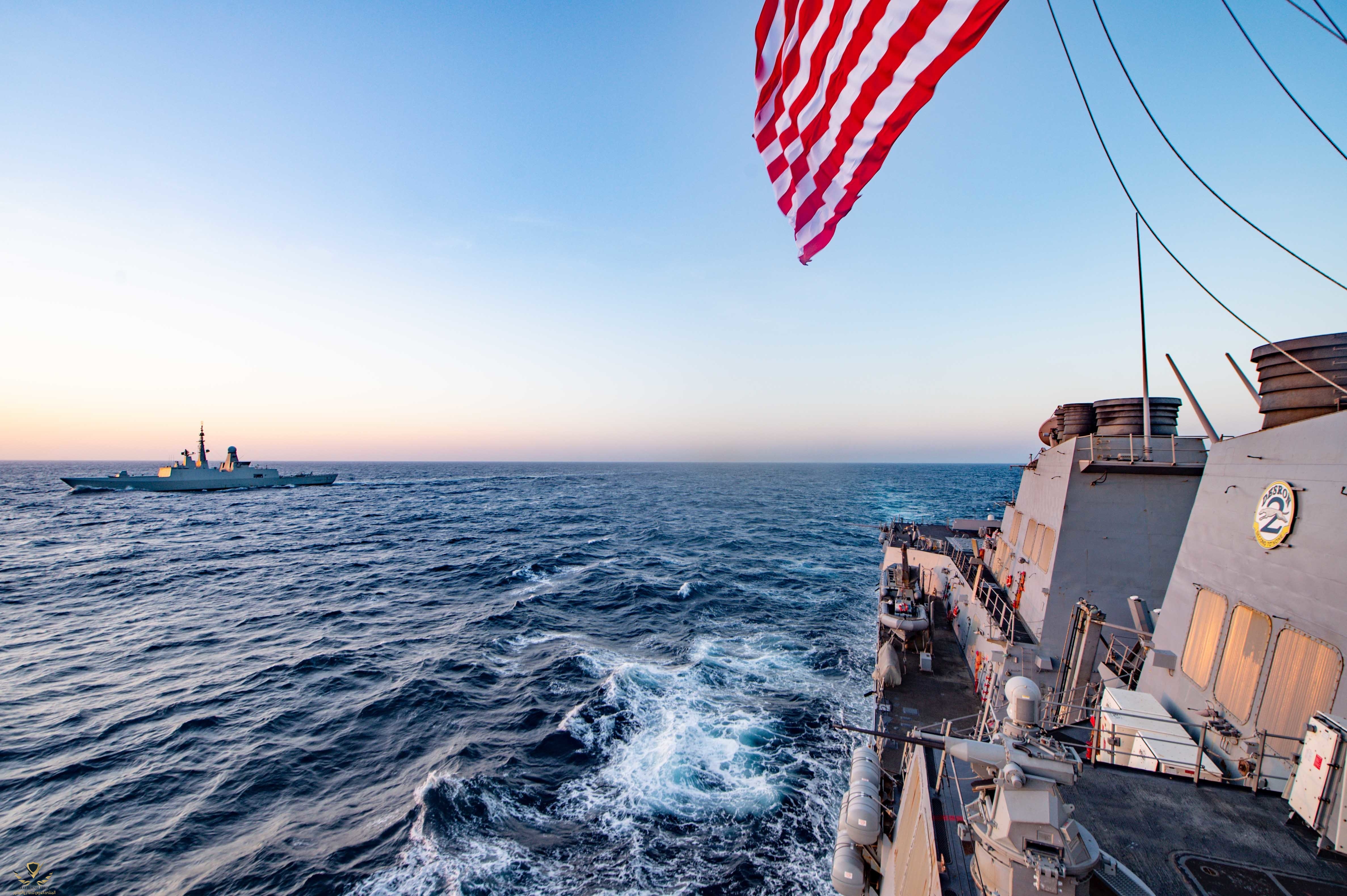

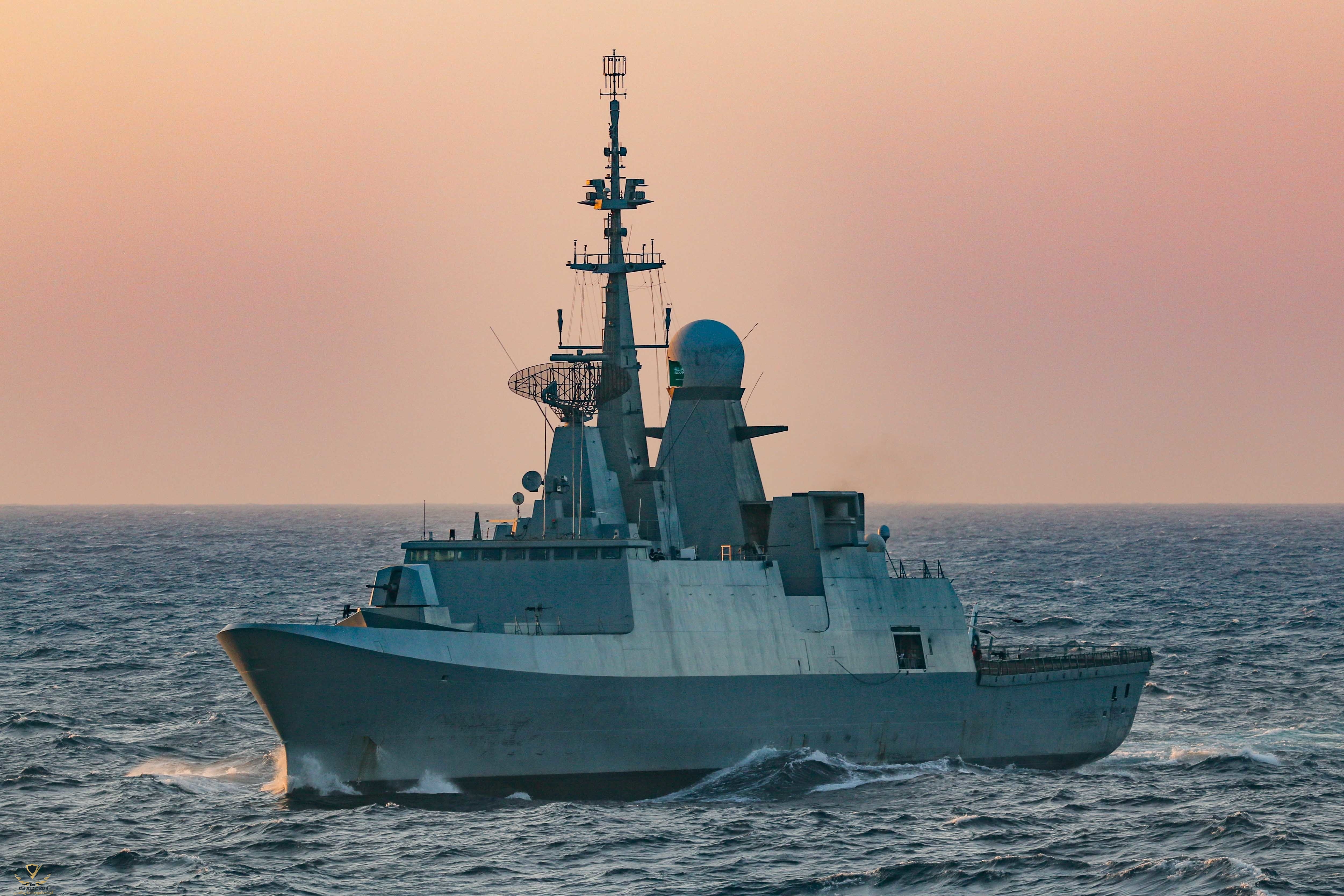

فرقاطة مكة
مواصفات عامة
الإزاحة: 4700 طن
الطول: 125 م
العرض: 15,4 م
المحركات: عدد 4 محركات ديزل 12PA6V 280 STC2 من صنع SEMT Pielstick
السرعة: 46 كم/س (25 عقدة)
المدى: 7400 كم بسرعة 15 عقدة و 17000 كم بسرعة 12 عقدة
الشبحية
حتى تكتسب الفرقاطة صفة الشبحية فإنها يجب أن تكون ذات بصمة رادارية و حرارية و مغناطيسية و صوتية منخفضة
فبالنسبة للبصمة الرادارية فقد تم تقليلها عبر إمالة الحواف ب10 درجات و اعتماد طلاء و مواد ماصة للإشعاعات الرادارية إضافة إلى التقليل قدر الإمكان من التعرجات و التضاريس الخارجية في هيكل السفينة.
و هذا ما يجعل المقطع الراداري للأف3000 قريب جدا من المقطع الراداري لمركب صيد كبير, وهذا ما من شأنه أن يعطي قدرة كبيرة للفرقاطة على التسلل و تجنب هجمات القطع المعادية.
أما فيما يتعلق بتقليل البصمة الحرارية, فقد تم اعتماد محركات ديزل ذات جهد منخفض و نظام تبريد خاص. كما أن الخدمة في مناطق حارة كما هو الحال في الساحل الغربي للملكة تقلل من أهمية البصمة الحرارية.
إضافة إلى ذلك فقد تم اعتماد نظام لتقليص البصمة المغناطيسية للفرقاطة.
و لتقليص البصمة الصوتية فقد تم تثبيت المحركات على حوامل مرنة تمتص الإرتجاجات, إضافة إلى استعمال غطاء مطاطي على شفرات المراوح و نظام
Prairie Masker 1 لخفض الضجيج
الرادارات و السونار
نظام DCNS CTM لتوجيه المدفع بالإعتماد على ردار Castor الذي يعمل بالكشف عن طريق الأشعة تحت الحمراء IR, و على التوجيه بالليزر و أيضا بالإعتماد على نظام Sagem TDS90 للتحديد البصري للأهداف.
رادار Arabel لتوجيه صواريخ Aster. و هو رادار يعمل على X-band صنع من قبل Eurosam
رادار البحث الجوي بعيد المدى DRBV 26D Jupiter
رادار سطح/جو (الإرتفاعات المنخفضة) DRBV 15C
عدد 2 رادارات ملاحة DRBN 34
جهاز سونار CAPTAS 20
أنظمة التشويش و الحرب الإلكترونية و الإتصالات
جهاز راديو Saigon ARBG1 للإعتراض و التنصت
نظام ARBR21 للتحذير من الرادارات
عدد 2 أنظمة MK2 لرقاقات التشويش
نظام AN/SLQ-25 Nixie للحرب الإلكترونية
نظام الإتصال بالأقمار الصطناعية Syracuse II و Inmarsat
التسليح
الصواريخ المضادة للسفن سطح-سطح
عدد 8 قواذف Exocet MM40 Block 3 من صنع MBDA
مدى الصاروخ يصل إلى 180 كم و سرعته 0,9 ماخ و يستخدم محرك طوربيني من نوع Tri-40
صواريخ سطح-جو
منصة إطلاق عمودي VLS تتسع لعدد 16 صاروخ Aster 15 من صنع Eurosam
الصاروخ يصيب أهدافه من مسافة 1,7 إلى 30 كم و على إرتفاع يصل 15 كم
الطوربيدات
4 أنابيب طوربيد عيار 533 مم من نوع ECAN-F17P مضاد للغواصات
المدافع و الرشاشات
المدفع الرئيسي للفرقاطة Super Rapid 62/76 gun من صنع OTO Melara
يمكنه إطلاق 120 طلقة/دقيقة تصل مدى الطلقة إلى 16 كم و حتى إلى 20 كم باستخدام قذائف OTO Sapomer ذات المدى المحسن
مدفع هيوز عيار 20 مم Vulcan
رشاشين عيار 12,7 مم
المروحيات

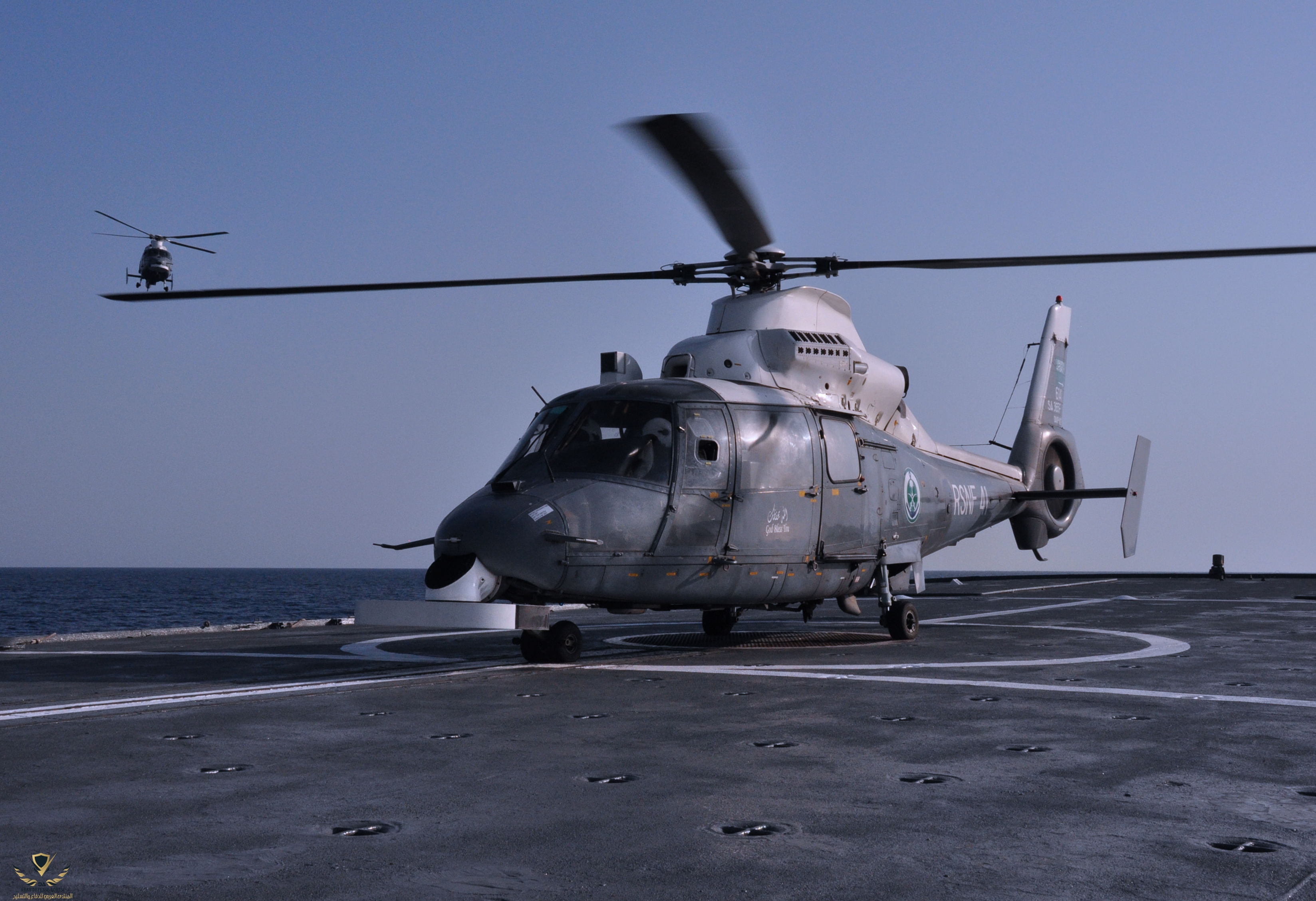

الفرقاطة أف 3000 تحتوي على مهبط مروحيات قادر على حمل استيعاب مروحية واحدة من نوع Eurocopter AS 365 Dauphin أوAS 532 Cougar أو NH90
http://en.wikipedia.org/wiki/La_Fayette-class_frigate
http://www.naval-technology.com/projects/lafayette/lafayette5.html
http://en.wikipedia.org/wiki/AN/SLQ-25_Nixie
http://en.wikipedia.org/wiki/Prairie-Masker
http://fr.wikipedia.org/wiki/Syracuse_III
http://en.wikipedia.org/wiki/Inmarsat
http://www.naval-technology.com/projects/al_riyadh
http://www.naval-technology.com/projects/lafayette/
يتبع
