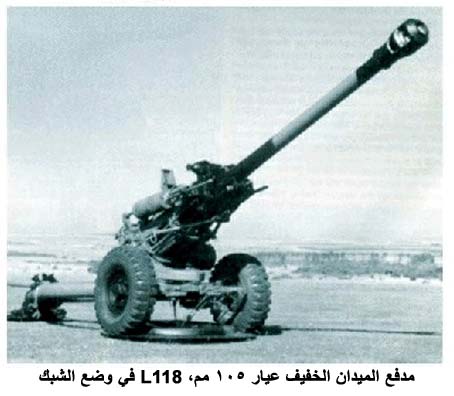

المدفع البريطاني الخفيف L 118
التطوير :
شُرع في هندسة المدفع الذاتي الحركة عام 1966 عندما اعتمد الجيش البريطاني المدافع عيار 105 مم وبعد دخوله الخدمة في الجيش البريطاني بدأ العمل في هندسة مدفع مقطور مناسب ليحل محل الهاوتزر الإيطالي المحمل من عيار 105 مم M 56 بحيث يكون أطول مدى وأكثر متانة واستقراراً ويكون خفيفاً بقدر يسمح بنقله بواسطة الطائرات العمودية المعاصرة
ويوجد نوعان من هذا العيار المدفع L 118 ويختلف المدفع L 119 عن الأول في أن سبطانته صنعت لتناسب قذائف الهاوتزر الأمريكي عيار 105 مم و هذا هو سبب تطوير المدفع L 119 إضافة إلى أن سبطانته لم تستخدم فعلياً وآلية الإشعال غير مناسبة لمدفع ميدان ولكنها استخدمت لأن المدفع صُمم أساساً لأنواع القذائف التي طورت للمدفع الذاتي الحركة عيار 105 مم الذي يستخدم آلية إشعال كهربائية ويصل طول سبطانته إلى 26 عياراً وهي مزودة بمخفف صدمة بفتحة واحدة يستخدم آلية المغلاق ذاتها وكذا آلية إشعال بالقدح لاستخدامه بواسطة القوات التي ترسل إلى أماكن تتوفر فيها قذائف الهاوتزر الأمريكي عيار 105 مم
والحاضن من النوع ذي العَجلتَين له شكل صندوقي وقوائم الحاضن الخلفية أنبوبية الشكل وهي مقوسة نحو الخارج لإعطاء مجال للمغلاق ليتحرك في الاتجاه وتستند العجلات على مصطبة رمي دائرية ويمكن إدارة المدفع دورة كاملة حولها في الاتجاه بسرعة
والمدافع L 119 التي تم تجميعها كانت لأغراض الاختبار فقط
أما بالنسبة لسبطانة المدفع L 118 فهي من كتلة واحدة ولها مخفف صدمة بفتحتين وكتلة المغلاق نصف ذاتية الحركة ولها آلية إشعال كهربائية ومنصة المدفع الموجودة هي ذاتها التي كانت تستخدم مع المدفع عيار 25 رطل السابق
ويُحمل المدفع في مهد يحتوي على جهاز الرجوع والإعادة الهيدروليكي الهوائي المتغير الطول ويوجد جهاز اتزان بمحازاه مؤخرة السبطانة ويقومان بالضغط على المهد لموازنة وزن السبطانة ومعظم الحاضن مصنوع من السبائك الخفيفة
معلومات عامه :
1. بلد المنشأ: المملكة المتحدة.
2. الاستخدام: مدفع ميدان خفيف مقطور.
3. الدول المستخدِمة: دخل الخدمة في الجيش البريطاني عام 1974، وأدخل في جيوش كل من البلدان الآتية: الإمارات العربية المتحدة، استراليا، البحرين، بوتسوانا، أيرلندا، كينيا، مالي، المغرب، نيوزلندا، عُمان، الولايات المتحدة الأمريكية.
المواصفات الفنية :
• التسليح:
- المدفع:
العيار 105 مم
الطاقم 6 أفراد
أقصى مدى 17200 م
طول السبطانة 3.169 م
أقصى زواية ارتفاع للمدفع + 70 درجة
أقصى زاوية انخفاض للمدفع - 5.5 درجات
أقصى زاوية دوران للمدفع، في الاتجاه الأفقي 11 درجة
أقصى زاوية دوران للمدفع في الاتجاه الأفقي، باستخدام المصطبة الدائرية 360 درجة
أقصى معدل لرماية المدفع 8 قذائف، في الدقيقة
الوزن في وضع التحرك 1860 كجم
الوزن في وضع الرماية 1860 كجم
وزن الكتلة المتحركة، فوق الغنداق 1066 كجم
وزن العربة والمعدات المساعدة 794 كجم
الحمولة على حلقة الشبك 168 كجم
الطول، والمدفع إلى الأمام 6.629 م
طول المدفع، في وضع التحرك 4.876 م
طول المدفع، والغنداق مقفول والسبطانة إلى الأمام في وضع صفر درجة 7.01 م
العرض، في وضع التحرك 1.778 م
العرض، أثناء الرماية 1.778 م
الارتفاع، والمدفع إلى الأمام 2.63 م
الارتفاع، والمدفع إلى الخلف 1.371 م
العرض، عند محور العَجَل 1.4 م
مقاس الإطارات 9.00 × 16
مسافة الارتداد للمدفع، عند زاوية صفر درجة 1.07 م
مسافة الارتداد للمدفع، عند زاوية 70 درجة 0.33 م
• أجهزة التسديد:
يجرى التسديد بواسطة جهاز شامل الرؤية، يسمى الدايلسايت، وهو من النوع المنفصل، وكذا جهاز لقياس زوايا الارتفاع، والجهازان مثبتان على الجانب الأيسر على المدفع.
• الذخيرة:
- القذائف: يمكن للمدفع أن يطلق عدة أنواع من القذائف هي:
الشديدة الانفجار
الشديدة الانفجار ذات الرأس الهش
قذيفة دخان
قذيفة مضيئة
والقذائف من النوع المفكك، للذخيرة الإنجليزي، ومن النوع المتصل للذخيرة الأمريكي. وتستخدم غلاف خرطوشة من النحاس، وعبوة الدفع مقسمة إلى سبعة أقسام، تعطي سرعات تراوح بين 204م/ث و 617 م/ث، وتحتوي الخرطوشة على خمسة أقسام، وهناك قسم هامشي للرماية على المدى القصير، ونادراً ما يستخدم، وهناك أيضاً عبوات ذات أداء متفوق تختلف تماماً عن العبوة العادية، وهي ليست مقسمة، وتستخدم للحصول على أقصى مدى
