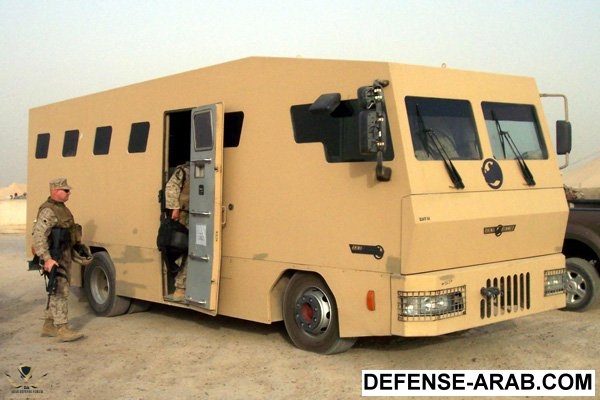

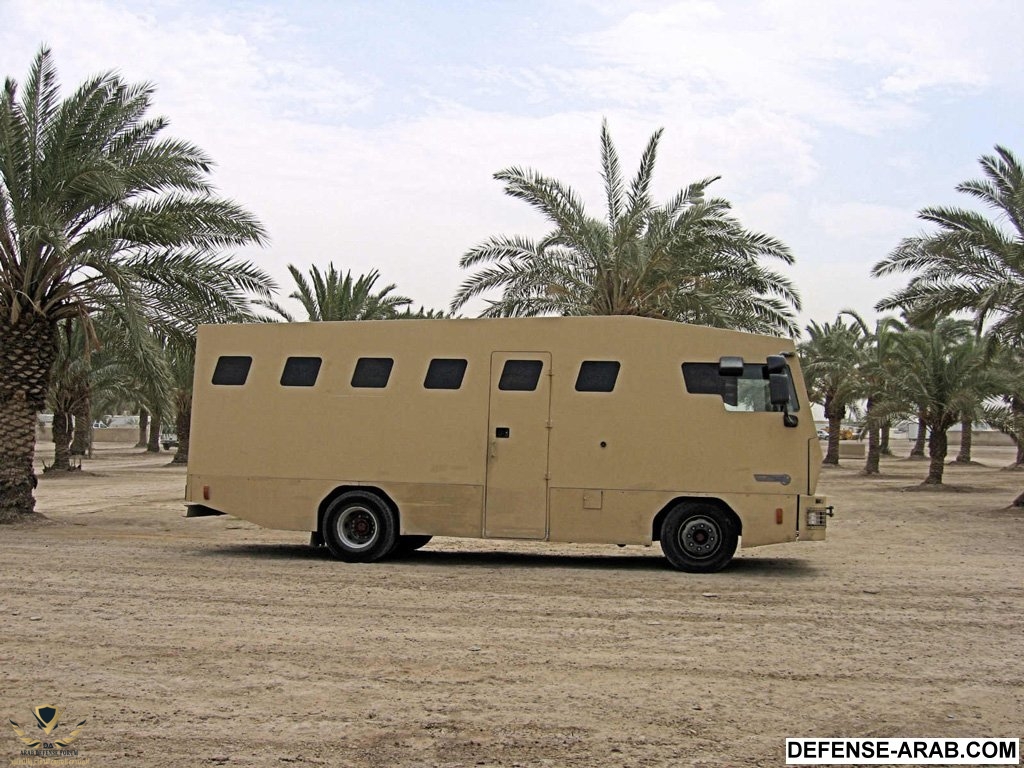

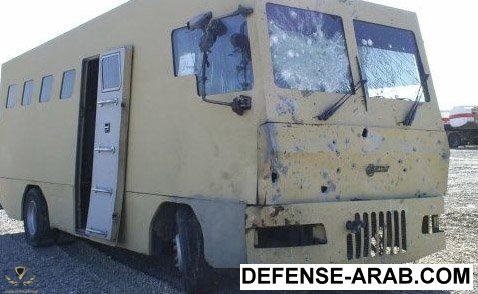

بطـن العربـــات المدرعـــة والضعـــف المتأصـــل
دراسة حديثة جداً تناولت تأثير انفجار ألغام العصف blast mines المضادة للدروع على منطقة أسفل العربات المدرعة ، حيث تعتبر هذه المنطقة من أضعف مواضع الحماية في دبابات المعركة الرئيسة والعربات المدرعة بشكل عام ، وتحدثت الدراسة عن أربعة أنواع من النتائج (1) تأثيرات موضعية (2) تأثيرات شاملة (3) تأثيرات السقوط للأسفل (4) تأثيرات لاحقة .
النوع الأول المرتبط بالتأثيرات الموضعية Local Effects يتحدث عن المرحلة التي تتبع تحفيز اللغم الأرضي وانفجاره أسفل العربة , حيث تتشكل موجات اهتزاز صدمية shock waves ناتجة عن شحنة التفجير المتفجرة . تضرب موجة الاهتزاز هذه الصفيحة السفلية للعربة خلال فترة زمنية مقدرة بنحو 0.5 ميلي ثانية (ميلي ثانية millisecond هي وحدة قياس زمنية ، وتساوي جزء من ألف جزء من الثانية) لتنعكس بعد ذلك مسببة ضغط بالغ الذروة وكبير جداً يؤدي إلى تعجيل موضعي على الصفيحة السفلية bottom plate للهدف المدرع . وخلال نحو 5 ميلي ثانية بعد الانفجار ، يحدث تقوس وانحناء للصفيحة السفلية في كلتا النطاقات المرنة elastic واللدنة plastic (في الفيزياء وعلم المعادن اللدونة هي خاصية تشويه توجد في كثير من المواد ، فعند تعرض هذه إلى ضغوط وتغيرات خارجية فإنها لا تعود إلى حالتها الطبيعية عند زوال المؤثر الخارجي ، وعلى العكس من ذلك تماماً مفهوم المرونة) وذلك بالاعتماد على عوامل الشكل والسمك والمادة المعدنية والتدعيم الإضافي additional stiffeners . أحياناً أخرى يتجاوز تشويه الصفيحة السفلية النطاق أو الحد المرن ، مما يتسبب في حدوث مظاهر تمزق وتصدعات ، وبالنتيجة (1) زيادة في الضغط المحتمل (2) عامل تجزؤ وتشظية (3) حرارة وتأثيرات سامة داخل العربة المصابة . تتسبب موجة الاهتزاز أيضاً في توليد صدمة ميكانيكية mechanical shock في المادة الهيكلية أو الإنشائية العربة ، حيث تتحرك الموجة بسرعة عالية نسبياً يمكن أن تبلغ 5000 م/ث خلال تراكيب الهيكل الكامل ، وتسبب اهتزازات وتذبذبات عنيفة في جميع أجزاء العربة المصابة . واعتماداً على شروط الحد ، فإن انحناء الصفيحة السفلية قَد يسبب تشوهات deformations في الجدران الجانبية للعربة . كما أن جميع الأجزاء والقطع المصعدة على أو مباشرة فوق الصفيحة السفلية ، مثل قضبان الالتواء الخاصة بأنظمة التعليق torsion bars ، يمكن أن تضرب وتُسرع (تقذف) في اتجاه السقف الأعلى .
النوع الثاني من النتائج يطلق عليه التأثيرات الشاملة Global Effects ، فبسبب موجة الانفجار المنعكسة أسفل العربة , فإن قوى الضغط تتصرف سريعاً على كامل مقطع الجزء السفلي للعربة . إن حمل وعبء الاندفاع الكلي والأقصى لقوى الضغط هذه ، يقاس بالسرعة العمودية الأولية المتسببة عن قفز وارتقاء كامل جسم العربة (تتبع قانون الاندفاع لحركة الجسم المتصلب rigid body motion ، والذي ينص على أن تأثير قوة أو مجموعة قوى على جسم ما تكسبه تسارعاً ، يتناسب مع محصلة أو حجم القوى المؤثرة عليه) . ويعتمد ارتفاع القفزة على الكتلة الكلية ، والتحميل غير المتماثل ، وكذلك على عزم القصور الذاتي Moment of inertia حول مركز الثقل . وبشكل عام ، فإن الأمر يستغرق ما بين 10 إلى 20 ميلي ثانية بعد الانفجار قَبل أن يبدأ كامل هيكل العربة بالحركة ، وما بين 100 إلى 300 ميلي ثانية قَبل بلوغ هيكل العربة ارتفاع القفزة الأقصى .
النوع الثالث من النتائج هو المتعلق بتأثيرات الهبوط أو السقوط للأسفل Drop Down Effects . فبعد وصول القفزة لارتفاعها الأقصى ، فإن العربة ستتهاوى وتسقط مرة أخرى للأسفل بسبب تأثير الجاذبية gravity . في الحوادث الحقيقية والواقعية ، العربة التي تطأ لغم أرضي أثناء القيادة والحركة سوف لن تهبط في المكان الأصلي الذي وقع به الانفجار ، بل أبعد منه بمسافة قليلة . بينما في الاختبارات التجريبية ، العربات عادة ما تكون مختبرة وهي في وضع التوقف والسكون static situation . لهذا السبب ، فإن من المحتمل أن العربة سوف تهوي في حفرتها الخاصة ، مما يؤدي إلى حالة تحميل عمودي Vertical loading أعلى وأكبر من حادثة واقعية . لقد أظهرت اختبارات شاملة وتجريبية لتحري قابلية ألغام العصف الأرضية (تعتمد على شحنة شديدة الانفجار بدل الشحنات الثاقبة التقليدية) أهمية واعتبارية قوى التحميل loadings أثناء مرحلة الهبوط للأسفل . مع ذلك وفي معظم الأحوال ، هذه ما كانت مهمة كما هي تلك المتولدة والمنتجة في المرحلة الأولية أو الابتدائية . فإذا تعرض نظام الوقاية للضرر أثناء المرحلة الأولية (مرحلة ارتقاء العربة وصعودها نتيجة شدة الانفجار) ، فإن ذلك يمكن أن يؤدي إلى حدوث إصابات أعظم للركاب من حالة الارتطام والاصطدام الواقع أثناء مرحلة الهبوط للأسفل . ومن خلال اختبارات مرحلة الهبوط للأسفل ، بدا من الضروري الأخذ بالحسبان الموقع الأولي للراكبين الذي هو غير مستند على قوى تحميل اللغم المتفجر ، بل على الموقع الذي يشغله الركاب في العربة .
النوع الرابع من النتائج يتحدث عن التأثيرات اللاحقة Subsequent Effects التي تتبع حالة الهبوط أو السقوط للأسفل ، وهذه يمكن أن تبلغ حد انقلاب العربة على جانبها أو أن تستقر على سقفها rollover إذا كان انفجار اللغم الأرضي على درجة عالية من الشدة والعنف ، بالإضافة إلى احتمالية الاصطدام الأمامي بأي جسم . هذا الأمر يجب أن يؤخذ بنظر الاعتبار في تحقيقات ما يطلق عليه اصطلاحاً crashworthiness أو "قدرة التركيب على حماية شاغليه أثناء الاصطدام" . ومما يجب ملاحظته هنا أنه بالإضافة إلى موجة الانفجار التي تؤدي إلى تعجيل قذف العربة والراكبين ، فإن تأثيرات أخرى للراكبين يمكن أن تحدث أيضاً ، خصوصاً عندما يكون اللغم من النوع الخارق المشكل انفجارياً EFP أو لغم الشحنة المشكلة shaped charge مما يؤدي لإحداث ثقب في صفيحة هيكل العربة السفلي . في هذه الحالات ، الأجزاء والشظايا الناتجة والأدخنة والغازات السامة وزيادة ضغط وعصف الانفجار والحرارة ، جميعها تهديدات خطرة وجدية serious threats للجسم الإنساني أيضاً .
