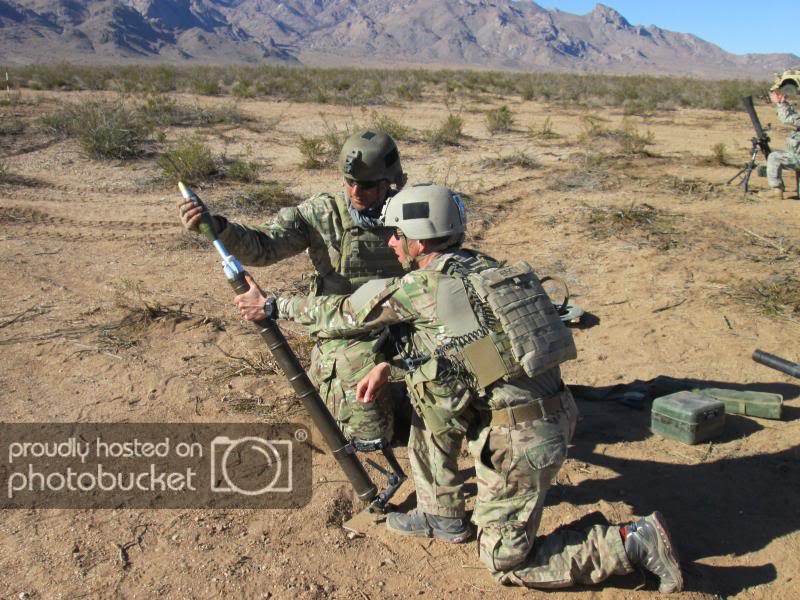

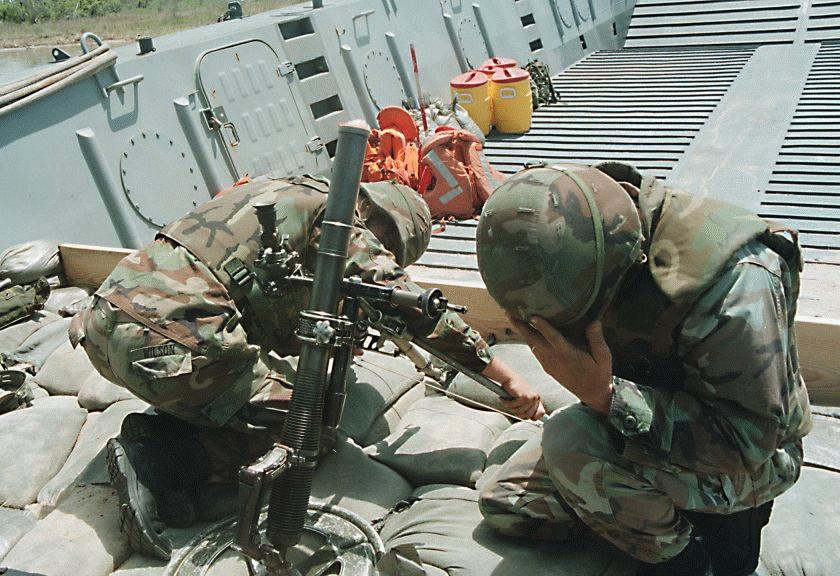

الهاون الخفيف M224A1

[فادي الشام]

M224A1 mortar

هاون أميركي خفيف سهل الاستخدام

يستخدم في دعم قوات المشاة و تقديم دعم ناري قريب و كثيف

​

U.S. Army
إستخدم الهاون M224A1 بكثافة في معارك أفغانستان و حروب العراق

مصنوع من مادة الألمنيوم الخفيفة الوزن

يستخدم القذائف الشديدة الانفجار و القذائف المضيئة
و قذائف الفوسفور الأحمر و التدريب

المزايا الفنية و التعبوية :​

• الوزن : 17 كغ ​
• الطول : 1 م​
• العيار : 60 ملم ​
• معدل إطلاق النار : 20 قذيفة بالدقيقة ​
• المدى الفعال : 3.5 كم ​

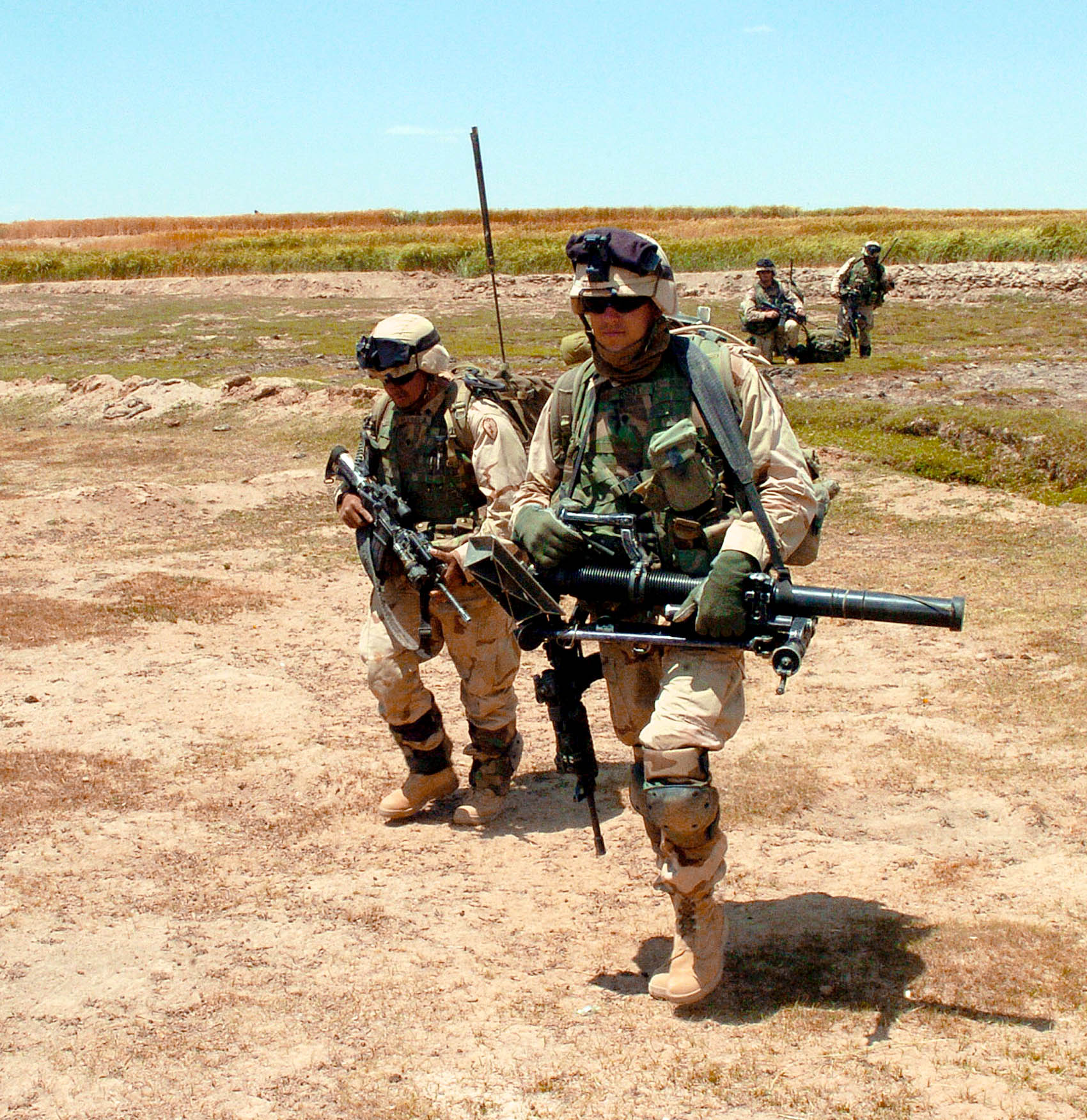

الهاون M224A1
لا يفارق جندي المارينز و معه دائما في حله و ترحاله

خاص للمنتدى العربي للدفاع و التسليح - فادي الشام



[الفريد]

سؤال بسيط اخي فادي الشام
كم المدى الادنى لهذا الهاون



[فادي الشام]

سؤال بسيط اخي فادي الشام
كم المدى الادنى لهذا الهاون

أعتقد المدى الأدنى له 500 م



[الفريد]

أعتقد المدى الأدنى له 500 م

بصراحة انا لا اعرف الكثير عن مدافع الهاون ولاكن قراءت عن انواع تسمى هاون60مم قصير المدى ادنى مدى لها 150متر
وشكرا على الاجابة



[عزت]

مداه الادنى كبير والاقصى صغير جدا حتى بالنسبة لهاون هو يصلح للمناطق المدنية فقط وليس الصحراء



[AL RAGH]

M224 60mm Lightweight Company Mortar System (LWCMS)​

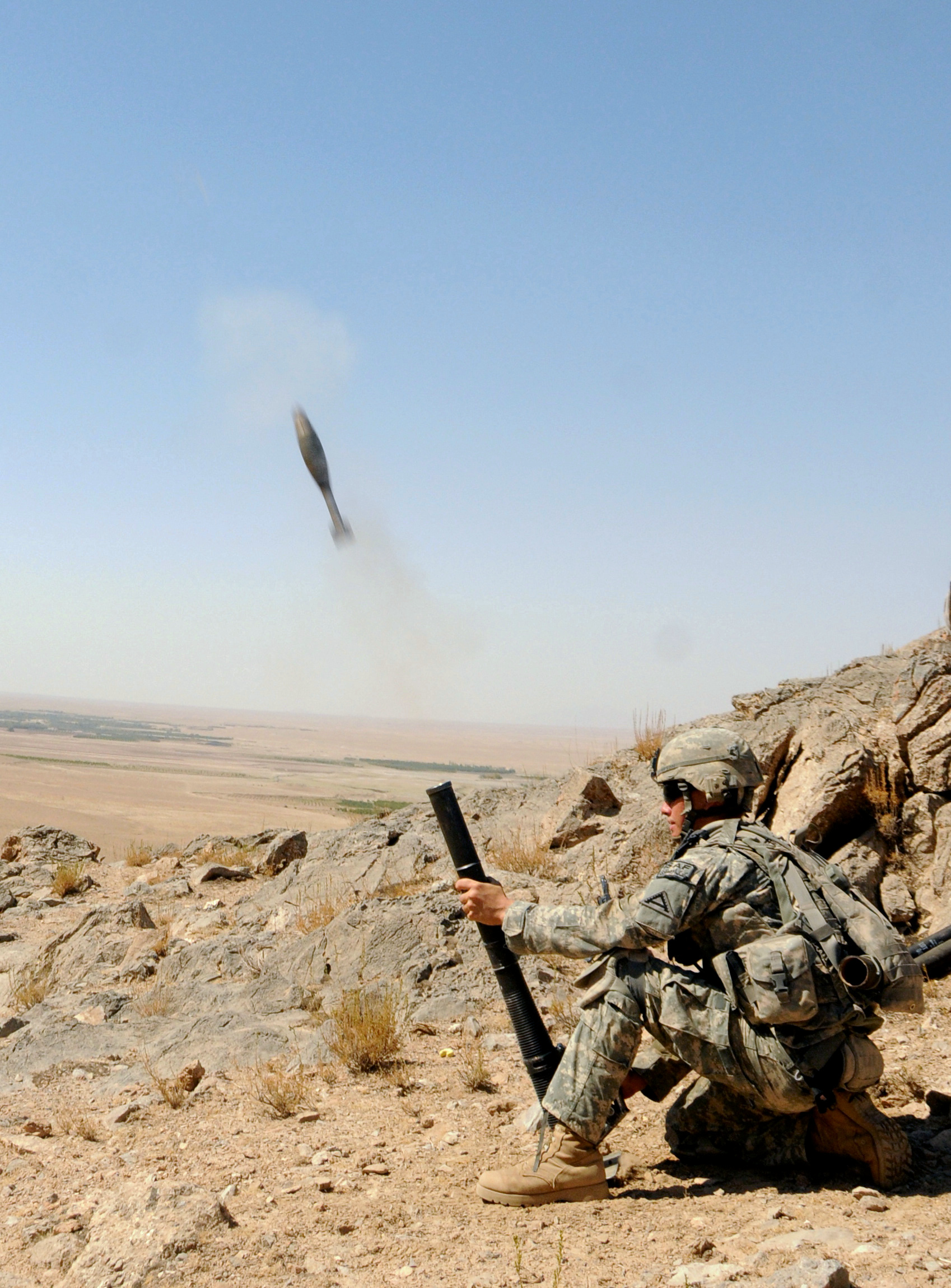

M224 60mm LWCMS is ideally suited to support airborne, air assault, mountain, ranger, Special Operations Forces and light infantry units. The M224 can be drop fired (conventional mode) or trigger fired (conventional or hand-held mode). A lightweight auxiliary baseplate is used when firing the mortar in the hand-held mode.​

Length: 40 inches (101.6 centimeters)
Weight: 46.5 pounds (21.11 kilograms)
Bore diameter: 60mm
Maximum effective range: 2.17 miles (3490 meters)
Rates of fire:
Maximum: 30 rounds/minute
Sustained: 20 rounds/minute
Unit Replacement Cost: $10,658


The M224 Mortar System consists of the following major components:​

• M225 Cannon Assembly (14.4 lbs)​
• M170 Bipod Assembly (15.2 lbs)​
• M7 Baseplate (14.4 lbs)​
• M8 Auxiliary Baseplate (3.6 lbs)​

Mission: To provide the company commander with an indirect-fire weapon.

Features: The M224 60mm Lightweight Mortar is a smooth bore, muzzle loading, high-angle-of-fire weapon. The cannon assembly is composed of the barrel, combination base cap, and firing mechanism. The mount consists of a bipod and a base plate which is provided with screw type elevating and traversing mechanisms to elevate/traverse the mortar. The M64 sight unit is attached to the bipod mount via a standard dovetail. An additional short range sight is attached to the base of the cannon tube for firing the mortar on the move and during assaults. It has a spring-type shock absorber to absorb the shock of recoil in firing.

Background: The M224 replaced the older (WWII era) M2 and M19, 60mm Mortars. These weapons only possessed 2,200 yards of effective range. The M224 was designed to fire all types of the older ammunition, but its primary rounds are of the newer, longer-
range type.​

https://www.google.com.eg/url?sa=t&...wQFjAB&usg=AFQjCNFXi5q3Bi3AvJEOZp_T521WYLjFLw

​



[فادي الشام]

بصراحة انا لا اعرف الكثير عن مدافع الهاون ولاكن قراءت عن انواع تسمى هاون60مم قصير المدى ادنى مدى لها 150متر
وشكرا على الاجابة

ممكن ان يكون المدى الادنى 150 م لكن يجب أن يكون طاقم الهاون في منطقة أمنه و محمية
و أيضا يجب الانتباه للقوات الصديقة المتواجدة بالقرب من موقع الاطلاق ​



[AL RAGH]

الجيش الأميركي يبدأ بتسلم أنظمة مدفعية هاون أخف وزنا بنسبة 20%
http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/rounded_corner.php?src=admin/news/uploads/1311347009-sdarabiaA_READY_mortar-60-mm.jpg&radius=8&imagetype=jpeg&backcolor=ffffff
بدأت أطقم مدفعية الهاون في الجيش الأميركي باستلام أنظمة هاون مدفعية، عيار 60 ملم، تتميز بوزنها الأقل بحوالي 20 % من الإصدارات السابقة.

وقد نشر المكتب التنفيذي لبرنامج الذخائر الحربية أولى أنظمة مدافع الهاون من طراز M224A1 عيار 60 ملم الخفيفة الوزن ميدانياً، وسلّمها إلى الفرقة الأولى من القوات الخاصة في فورت لوي - ولاية واشنطن، في الشهر الماضي (حزيران/ يونيو 2011).

وستحلّ مدافع الهاون الجديدة الخفيفة الوزن في النهاية محل أنظمة مدافع M224 التقليدية.

وقال نائب مدير قسم الذخائر الدقيقة التوجيه وأنظمة مدافع الهاون، في المكتب التنفيذي لبرنامج الذخائر الحربية، بيتر بورك، إنه "في بداية العمليات في أفغانستان، كانت الحمولة المتوسطة لمساعد المدفعي بالنسبة لمدافع الهاون عيار 60 ملم، 122 باوند أي حوالي 55 كلغ."

وأوضح بورك أن "هدف برنامجنا كان خفض وزن نظام الهاون بقدر المستطاع، لتخفيف الحمولة التي ينقلها الجندي على ظهره، " مردفا "هؤلاء الجنود يحملون كل هذه الأحمال الثقيلة ويُنتظر منهم أن يحاربوا في نهاية اليوم، لذا من واجبنا تخفيف حمولتهم إلى أقصى الحدود."

وتُعدّ أنظمة الهاون المدفعية قدرة إطلاق نار غير مباشرة، تُستعمل للتغلب على قوات الأعداء ولتدمير معداتهم ودشمهم، وغيرها من أهداف جنود المشاة.

ويستطيع مدفع M224A1 أن يطلق مجموعات الذخائر عيار 60 ملم كافة، مثل الذخائر الشديدة الانفجار والقذائف الدخانية، وقذائف الإضاءة، وقذائف الإضاءة تحت الحمراء وقذائف التدريب.

وتعتبر عملية إعادة تصميم مدفع الهاون عيار 60 ملم هذه، الأولى منذ عام 1970، القادرة على تخفيض وزنه بنسبة 20 %، أي ما يقارب 9.3 باوند (4 كلغ).

يضيف بورك:" يوفّر مدفع الهاون الجديد عيار 60 ملم إمكانية مُحسّنة للحمل، فيما يحافظ على معدل سرعة إطلاق النار الخاصة بالنظام السابق ومداه وعمر ماسورته، وبالتالي يتمتع الجندي بالقدرات نفسها بينما يحمل وزناً أخف."

ويتمون مدفع M224A1 من ماسورة طراز M225A1 ، المنصب الثنائي الأرجل M170A1 ، والصفيحة القاعدية M7A1 ، والقاعدة الاحتياطية M8 ، ووحدة التصويبM67 .

ويقوم طاقم مؤلف من 3 أفراد بتوزيع الأحمال المتوجب حملها في ما بينهم، أي أن كل واحد من هؤلاء يحمل جزءا معينا.

واستطاع فريق من مركز المكتب التنفيذي لبرنامج الذخائر الحربية وأبحاث التسليح والتطوير والهندسة (ARDEC) أن يخفف من الوزن عبر اعتماد خليط من مواد مختلفة وخفض عدد المكونات.

وقد صُنعت الماسورة المستعملة في المدفع الجديد من مادة الإنكونيل Inconel المبنية على معدن النيكل بدلاً من الفولاذ.

وتتمتع مادةInconel بصلابة الفولاذ ولكنها أخف بكثير، كما أنها تتمتع بعمر أطول في الاستعمال، علما أنه يجب إجراء المزيد من التجارب والتقييم قبل تمديد متوسط عمر المدفع خلال الخدمة.

مصمم ليعمل بصيانة أقل

وقد تمّت إعادة تصميم المنصب الثنائي الأرجل الذي يثبِّت المدفع بالارتفاع والزاوية المطلوبين، بالكامل.

واستطاع الفريق المسؤول خفض وزن المنصب بنسبة 17 %، عبر عبر دمج مواد أخف وزناً تتمتع بفاعلية أفضل مثل الألمنيوم والتيتانيوم.

وبالإضافة إلى انخفاض وزنه، بات المنصب يحتاج إلى صيانة أقلّ.

وتتمثّل إحدى التحسينات الهامة باستخدام معدات لا تحتاج إلى تشحيم أو تزييت على الإطلاق.

وقد شرح بورك: "هذا يخفض من كم عمليات الصيانة التي قد يحتاجها المدفع. فبدلاً من ضخ الزيوت والشحوم، ثم القلق بشأن الغبار والرمال التي قد تلتصق بها، إستعملنا مادة الكڤلار Kevlar والعديد من المواد الأخرى الذاتية التشحيم، لذا لا ضرورة للشحوم، وستبقى المكونات تتحرك وتعمل بالطريقة التي يطلب منها أن تعمل بها."

ويتم تدعيم مكونات الكڤلار بواسطة مواد تركيبية وبطبقات حماية بمواد زيتية مبثوثة داخلها، الأمر الذي يلغي الحاجة إلى التشحيم الخارجي.

وتضمنت عملية تحسين المنصب الثنائي الأرجل، إضافة نظام ذاتي الإقفال للأرجل في حالتي الفتح والإقفال.

فقد زوّد النظام السابق بسلسلة حديدية كانت تثبت الأرجل عند فتحها، كما كانت تستعمل لربط الأرجل ببعضها البعض عند نقل المنصب.

"أما الآن، فإن الأرجل تقفل في مكانها عند طويها، ولا تحتاج إلى تغليف بمرابط من الألياف أو إلى سلسلة معدنية"، وفقا لبورك.

قدرة أفضل للتحرك

كما تم تزويد هذا المنصب بميزان ماء مزدوج مدمج به لمساعدة الجنود في عملية تموضع المدفع، ووضعه بالمستوى المطلوب للتهديف الدقيق.

وأكّد بورك أن الجنود سيحصلون على قدرة أفضل للتحرك.

وأثناء القيام بالتجارب، شارك طاقم في مسار لاجتياز الريف، مع حمل المدفع M224A1 الخفيف الوزن وحمل المدفع السابق M224 .

ولوحظ أنه عندما قام الطاقم بحمل المدفع الخفيف، إستطاعوا إنهاء المسار بوقت أقل بـ11 % من الوقت الذي استغرقوه أثناء حملهم المدفع العادي.

وقال بورك: "لقد كانوا سريعين لأن المدفع يزن أقل. فقد بذلوا جهدا أقل، وبالتالي شعروا بتعب أخف."

وأشار إلى أن فريقه متحمس لنشر النظام المدفعي الجديد ميدانياً، وأن هناك جنود آخرون يتطلعون قدماً للحصول على هذا المدفع الجديد الخفيف الوزن عيار 60 ملم.

ومن المقرر أن يقوم المكتب التنفيذي لبرنامج الذخائر الحربية في الجيش الأميركي بنشر مدفع هاون خفيف الوزن عيار 81 ملم ميدانياً، وتسليمه إلى القوات المحاربة في بداية العام 2012.
https://www.google.com.eg/url?sa=t&...4QFjAC&usg=AFQjCNE0kY8XQyI2qbVUSCa5bFkZp4uYeg



[AL RAGH]

ممكن ان يكون المدى الادنى 150 م لكن يجب أن يكون طاقم الهاون في منطقة أمنه و محمية
و أيضا يجب الانتباه للقوات الصديقة المتواجدة بالقرب من موقع الاطلاق ​

اقل مدي 70 م​

M224 mortar​

TypeMortar
Place of origin

United States
Service history
In service1978[1]
Used byUSA
WarsGulf War
War in Afghanistan
Iraq War
Specifications
Weight21.1 kilograms (47 lb)
Barrel length1 meter (3.3 feet)
Crew3
Caliber60 mm (2.4 in)
Rate of fireup to 20 rpm sustained, 30 rpm in exceptional circumstances and for short periods
Effective firing rangeHE: 70–3,490 m
(76–3,816 yds)​

https://www.google.com.eg/url?sa=t&...gQFjAK&usg=AFQjCNErkgnbWmiYbjTf61-O7-iacpgGGw



[MIA1]

كم هي مساحته التدميرية؟



[AL RAGH]

كم هي مساحته التدميرية؟

عدد من 20 الي 30 قذيفة شديده الانفجار عيار 60 ملم في الدقيقه الواحده



[MIA1]

عدد من 20 الي 30 قذيفة شديده الانفجار عيار 60 ملم في الدقيقه الواحده

أقصد عندما تسقط القذيفة على الأرض كم مساحة التدمير الناتجة عن سقوطها بالمتر المربع؟



[AL RAGH]

أقصد عندما تسقط القذيفة على الأرض كم مساحة التدمير الناتجة عن سقوطها بالمتر المربع؟

تشتت الشظايا 50 م لجميع الجهات من مركز الانفجار .



[الرايخ الألماني]

الهاون كان سلاح فعال من المقاومة الفلسطينية بحرب غزة



[كلاشنكوف هكلر]

اولا: خفة وزنه عنصر اساسى وفارق فى حسم المعارك الخفيفه التى تعتمد على الكر والفر
كما ان مداه 3.5 كيلو يشكل نقطة فارقه فى السيطره على الاهداف المراد تدميرها ونشر
الزعر فيها فملا يمكن لمقاتل واحد او ثلاث مقاتلين يحملون m224a1 من تدمير سرية او
كتيبة من الامن المركزى المصرى ونشر التخبط والزعر فيها وبالتالى الاستيلاء على نقطة
تمركز حصينه لقوات الامن المركزى او قوات قطاع مصلحة السجون دون الاحتكاك المباشر
الا بعد سحقهم بالهاون 60 مم ، من المعروف ان امريكا رائده فى الصناعات العسكريه الهجوميه
الخفيفه والحاسمه فى نفس الوقت بعكس الروس الذين يعتمدون على منظومات دفاعيه ثقيله وعتيقه
لا ترقى للمستوى المطلوب ولكنها تتحمل الجهد والشقاء بعكس الصناعات الامريكيه التى تعتمد
على التكنولوجيا المتقدمه ويمكن خرقها او تدميرها بسهوله وهذا للامانه وشكرا



[كاهن حرب]

لاتستغربوا ان قلت لكم ان المقاومة العراقية اعطت دروسا لﻷمريكان قاسية جدا جعلتهم يدخلون هذا النوع لحروب العصابات،
المقاومة العراقية سحقت الامريكان في الاشتباكات بالهاونات الخفيفة التي اصابتهم بالجنون،
لنجاعة هذا السلاح قام الامريكان بتطوير الفكرة وخرج هذا الهاون



[سيف-الحق]

لاتستغربوا ان قلت لكم ان المقاومة العراقية اعطت دروسا لﻷمريكان قاسية جدا جعلتهم يدخلون هذا النوع لحروب العصابات،
المقاومة العراقية سحقت الامريكان في الاشتباكات بالهاونات الخفيفة التي اصابتهم بالجنون،
لنجاعة هذا السلاح قام الامريكان بتطوير الفكرة وخرج هذا الهاون

نعم نعترف بجهود المقاومة العراقية و نكايتها في العدو الأمريكي ٫٫٫ لكنها ليس السّبب في صناعة الهاون M224a1 لأنّه دخل الخدمة سنة 1978 ,,,, كما أنّ الولايات المتّحدة تمتلك أنواعا أخرى في هذا الصنف من الهاونات منذ الحرب العالمية الثانية و ربّما قبل ذلك ٫٫٫ و أذكر كمثال أشهر مورتر أمريكي خفيف تم استخدامه بكثافة أثناء الحرب العالمية الثانية و بعدها أثناء الحرب الكورية و حرب فييتنام ٫٫ و غيرها من النّزاعات

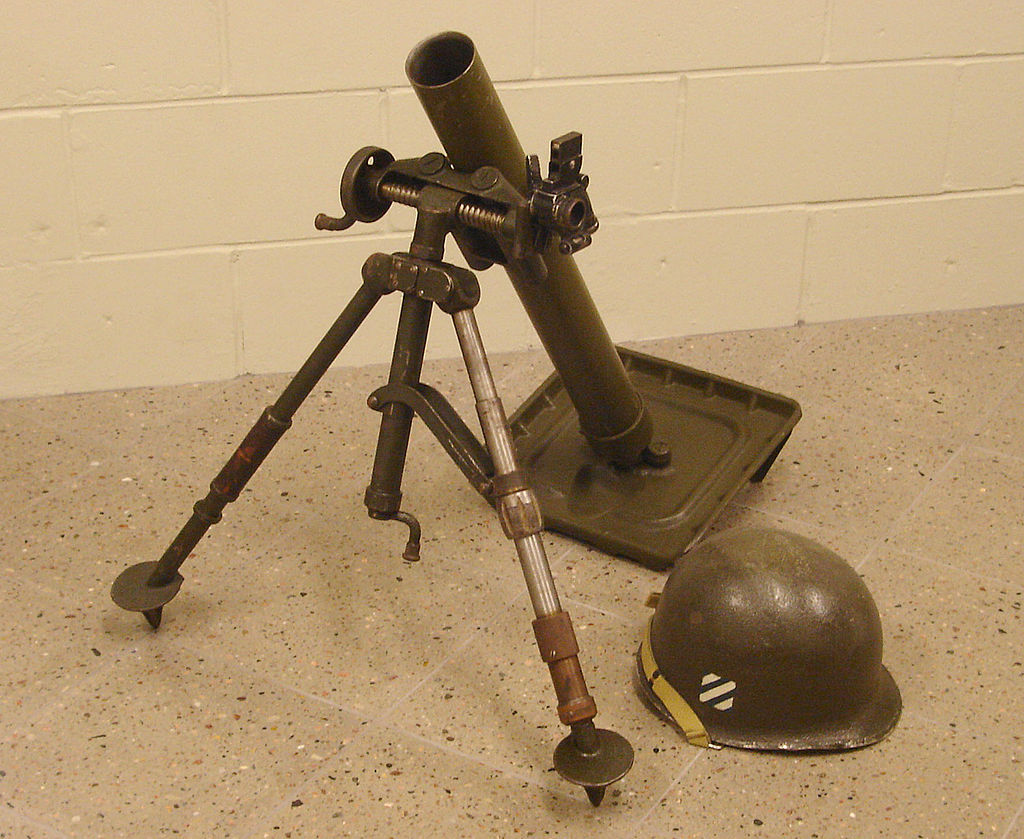

و هو المورتر M2 من عيار 60 ملم أيضا



[سيف-الحق]

اولا: خفة وزنه عنصر اساسى وفارق فى حسم المعارك الخفيفه التى تعتمد على الكر والفر
كما ان مداه 3.5 كيلو يشكل نقطة فارقه فى السيطره على الاهداف المراد تدميرها ونشر
الزعر فيها فملا يمكن لمقاتل واحد او ثلاث مقاتلين يحملون m224a1 من تدمير سرية او
كتيبة من الامن المركزى المصرى ونشر التخبط والزعر فيها وبالتالى الاستيلاء على نقطة
تمركز حصينه لقوات الامن المركزى او قوات قطاع مصلحة السجون دون الاحتكاك المباشر
الا بعد سحقهم بالهاون 60 مم ، من المعروف ان امريكا رائده فى الصناعات العسكريه الهجوميه
الخفيفه والحاسمه فى نفس الوقت بعكس الروس الذين يعتمدون على منظومات دفاعيه ثقيله وعتيقه
لا ترقى للمستوى المطلوب ولكنها تتحمل الجهد والشقاء بعكس الصناعات الامريكيه التى تعتمد
على التكنولوجيا المتقدمه ويمكن خرقها او تدميرها بسهوله وهذا للامانه وشكرا

لقد ظلمت الصناعة الروسية كثيرا ٫٫٫ للأمانة أيضا أذكّرك بأنّ الجيش الأحمر كان يمتلك المورتر الخفيف RM-38 من عيار 50 ملم فقط أثناء الحرب العالمية الثانية ٫٫ فهل تتوقّع بأنّهم بعدها لم يصنعوا ما هو أفضل ؟؟؟



[كاهن حرب]

نعم نعترف بجهود المقاومة العراقية و نكايتها في العدو الأمريكي ٫٫٫ لكنها ليس السّبب في صناعة الهاون M224a1 لأنّه دخل الخدمة سنة 1978 ,,,, كما أنّ الولايات المتّحدة تمتلك أنواعا أخرى في هذا الصنف من الهاونات منذ الحرب العالمية الثانية و ربّما قبل ذلك ٫٫٫ و أذكر كمثال أشهر مورتر أمريكي خفيف تم استخدامه بكثافة أثناء الحرب العالمية الثانية و بعدها أثناء الحرب الكورية و حرب فييتنام ٫٫ و غيرها من النّزاعات
و هو المورتر M2 من عيار 60 ملم أيضا

احسنت اخي سيف الحق،
لكني لم أقل انهم سبب صناعته انا اعلم ان الجيوش تملكه منذ الحرب العالمية الثانية،
لكن الاهتمام به ومحاولة تطويره اتت بعد دروس العراق،
لان تشكيلات المقاومة العراقية ادخلت عنصر المدفعية الخفيفة ضمن تشكيلات الاشتباك مباشرة،
فتجد الفصيل المقاوم فيه بيكا او الار بي كي والكلاش وهاون خفيف
ومدى الاشتباك250م في العادة،
عادة فصائل الهاون في الجيوش تكون متأخرة عن فصائل الاشتباك ب150م الى300م الى1000م في بعض اﻷحيان،
والدعم يأتي بتوجيه من قائد يحدد اﻷهداف عبر المنظار ويشير عليها من ثم يتم الرمي عليها،
لكن اﻷمريكان يبدو لي من الصور انهم طبقوا نفس مبدأ عمل المقاومة العراقية،

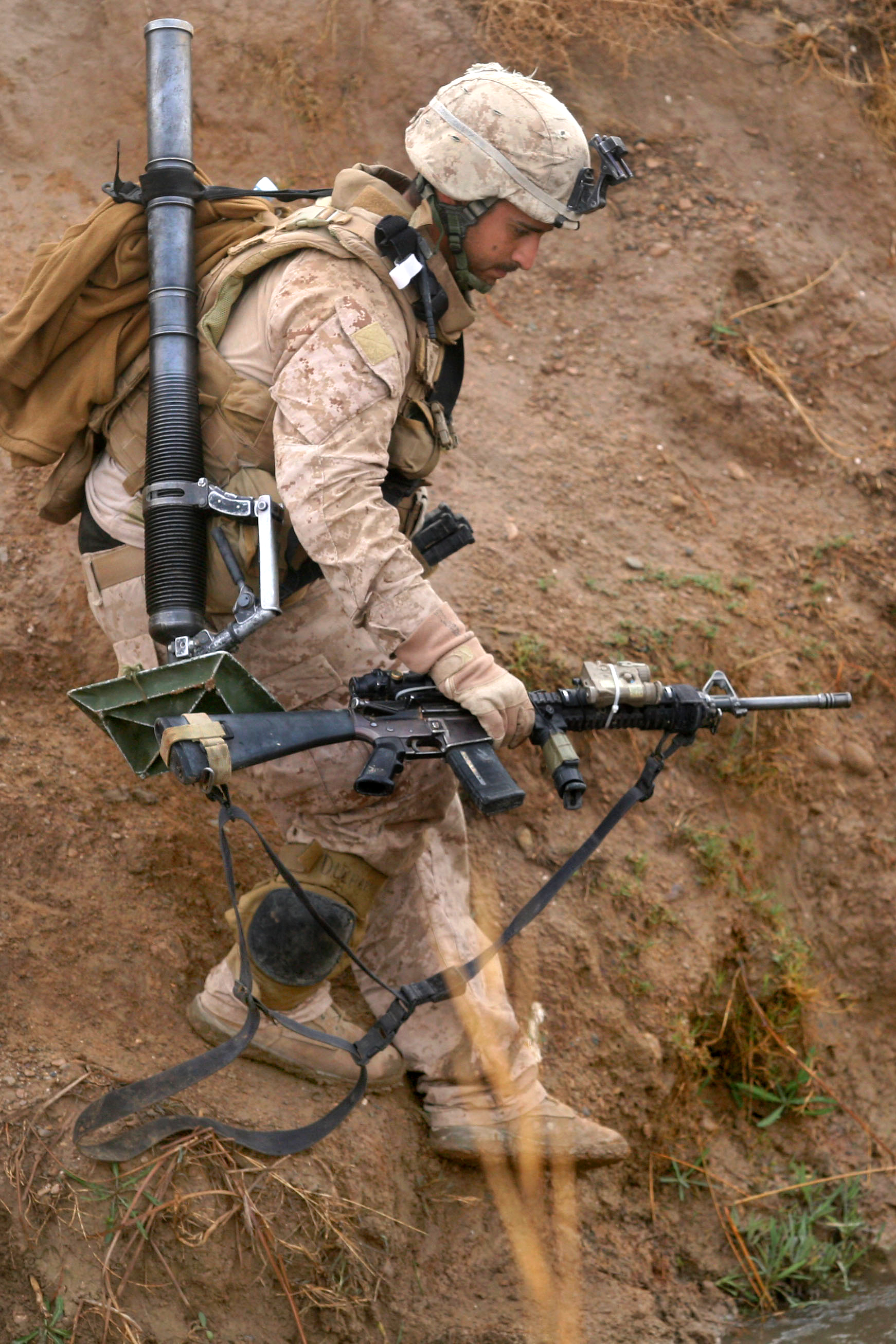

اي جندي يحمل سلاح رشاش ومدفع هاون خفيف
وجندي يحمل سلاح رشاش وحقيبة قذائف
وعادة الذين يحملون الهاونات في الجيوش لايحملون اي سلاح غيره عدى المسدس،
فهذا قصدي حينما قلت الامريكان استفادوه من المقاومة العراقية



[كلاشنكوف هكلر]

لقد ظلمت الصناعة الروسية كثيرا ٫٫٫ للأمانة أيضا أذكّرك بأنّ الجيش الأحمر كان يمتلك المورتر الخفيف RM-38 من عيار 50 ملم فقط أثناء الحرب العالمية الثانية ٫٫ فهل تتوقّع بأنّهم بعدها لم يصنعوا ما هو أفضل ؟؟؟

سيدى الفاضل قد يكون معك حق فى ان الروس ربما قد قاموا بتطوير المورتر ولكن تبقى المشكله الاساسية وهى الخفة وسرعة الحركة وهذا ما يفتقدة الروس فمن وحى الصوره التى بعثت بها ان الجندى الروسى يحمل مورتر ثقيل يكبدة الخساره الفادحه فى عنصر السرعة وخفة التنقل والحركة الخفيفه بعكس الجندى الامريكى الذى يحمل الكثير من الاسلحة
ووزنها لا يتجاوز عدة كيلو جرامات خفيفه مما يمكنة من التنقل بين النقاط الهجومية العديده وهذا ما تتطلبة حرب العصابات فى العصر القادم وايضا هذا ما ادركتة امريكا وفطنت اليه ان المواجهه الثقيله فى المدن والقرى لن تجدى نفعا اما عصابات محترفة تجيد فن الكر والفر ، وقد لعبت امريكا هذه الايام على هذا النوع من الحروب والغزوات مع العرب ، فالعرب هم ارباب الحروب الخفيفه التى تعتمد على المفاجأه والسرعة الخاطفه فى تحقيق النصر ( كلمح بالبصر ) ليقلبوا ميزان المعركة رأسا على عقب ، هذا بالنسبه للرأى الخاص بى مع احترامى الكامل لوجة نظرك ولك منى كامل التقدير والاحترام
