Scorpion automated mortar weapons platform
هاون العقرب المحمول و المتحرك

Scorpion_Thales_automated_mortar_weapons_system_AAD_2014_Africa_Aerospace_Defence_exhibition_Pretoria_South_Africa_2.jpg


قدمت شركة تاليس لجيوش العالم مدفع هاون محمول على مركبة تكتيكية خفيفة بيك أب
من شركة لاند كروزر
و أطلقت عليه إسم العقرب الألي



المركبة العقرب مصممة لتلبية متطلبات القوات البرية المتقدمة بسرعة

Scorpion_Thales_automated_mortar_weapons_system_AAD_2014_Africa_Aerospace_Defence_exhibition_Pretoria_South_Africa_1.jpg


مُزودة بأجهزة إستشعار متصلة رقمياً بشكبة الملاحة العالمية GPS
لتحقيق الدقة في تحديد الأهداف و إصابتها

Scorpion_Thales_automated_mortar_weapons_system_AAD_2012_Africa_Aerospace_Defence_exhibition_Pretoria_South_Africa_002.jpg


أيضاُ مُجهزة بمجموعة من أنظمة التهديف الليزرية والبصرية
مما يمكنها من إطلاق النار بشكل مباشر أو غير مباشر


Scorpion_Thales_automated_mortar_weapons_system_AAD_2012_Africa_Aerospace_Defence_exhibition_Pretoria_South_Africa_001.jpg


سلاحها الأساسي و الوحيد مدفع هاون من عيار 82 ملم

Scorpion_Thales_automated_mortar_weapons_system_AAD_2014_Africa_Aerospace_Defence_exhibition_Pretoria_South_Africa_2.jpg

خاص للمنتدى العربي للدفاع و التسليح - فادي الشام

شكرا على الخبر ... يبدو سلاحا جيدا ولكن في اي دولة يصنع ؟؟ اليابان ؟؟

Scorpion automated mortar weapons platform
هاون العقرب المحمول و المتحرك

Scorpion_Thales_automated_mortar_weapons_system_AAD_2014_Africa_Aerospace_Defence_exhibition_Pretoria_South_Africa_2.jpg


قدمت شركة تاليس لجيوش العالم مدفع هاون محمول على مركبة تكتيكية خفيفة بيك أب
من شركة لاند كروزر
و أطلقت عليه إسم العقرب الألي



المركبة العقرب مصممة لتلبية متطلبات القوات البرية المتقدمة بسرعة

Scorpion_Thales_automated_mortar_weapons_system_AAD_2014_Africa_Aerospace_Defence_exhibition_Pretoria_South_Africa_1.jpg


مُزودة بأجهزة إستشعار متصلة رقمياً بشكبة الملاحة العالمية GPS
لتحقيق الدقة في تحديد الأهداف و إصابتها

Scorpion_Thales_automated_mortar_weapons_system_AAD_2012_Africa_Aerospace_Defence_exhibition_Pretoria_South_Africa_002.jpg


أيضاُ مُجهزة بمجموعة من أنظمة التهديف الليزرية والبصرية
مما يمكنها من إطلاق النار بشكل مباشر أو غير مباشر


Scorpion_Thales_automated_mortar_weapons_system_AAD_2012_Africa_Aerospace_Defence_exhibition_Pretoria_South_Africa_001.jpg


سلاحها الأساسي و الوحيد مدفع هاون من عيار 82 ملم

Scorpion_Thales_automated_mortar_weapons_system_AAD_2014_Africa_Aerospace_Defence_exhibition_Pretoria_South_Africa_2.jpg

خاص للمنتدى العربي للدفاع و التسليح - فادي الشام
بصراحة سلاح يليق بمليشيا اكثر من جيش نظامى هى جنوب افريقيا انضمت للجماعات ولا ايه

بصراحة سلاح يليق بمليشيا اكثر من جيش نظامى هى جنوب افريقيا انضمت للجماعات ولا ايه
تعليق ذكي و منطقي
و الله يستر ما يكون أول زبون للعقرب الألي هو تنظيم داعش
لأن المركبة مناسبة له تماماً و كأنها صُنعت خصيصاً له

ههههه من شركة لاند كروزر ؟ :D ،

تعليق ذكي و منطقي
و الله يستر ما يكون أول زبون للعقرب الألي هو تنظيم داعش
لأن المركبة مناسبة له تماماً و كأنها صُنعت خصيصاً له


الهدف هو الاردن

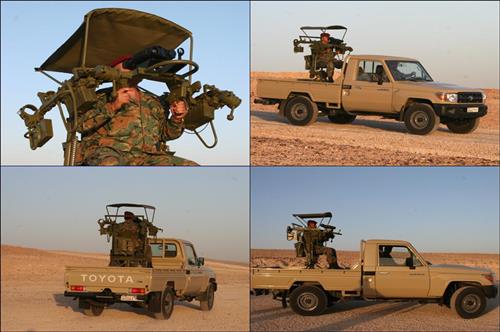

وبالمناسبة يملك الاردن مثلها لكن بتلقيم يدودي كامل بسلاح هوان عيار 82

لكن هذه تبدوا اكثر تطور



شيء جميل لو حصلت الدولة الاسلامية عليه

وان شاء الله يصنعون ما هو افضل منه

النظام الاردني يستخدم هاون عيار 120مم (يصنع برخصة بالاردن هاون120مم و هاون60مم) وتم تطويره بانشاء نظم هاون عديم الارتداد

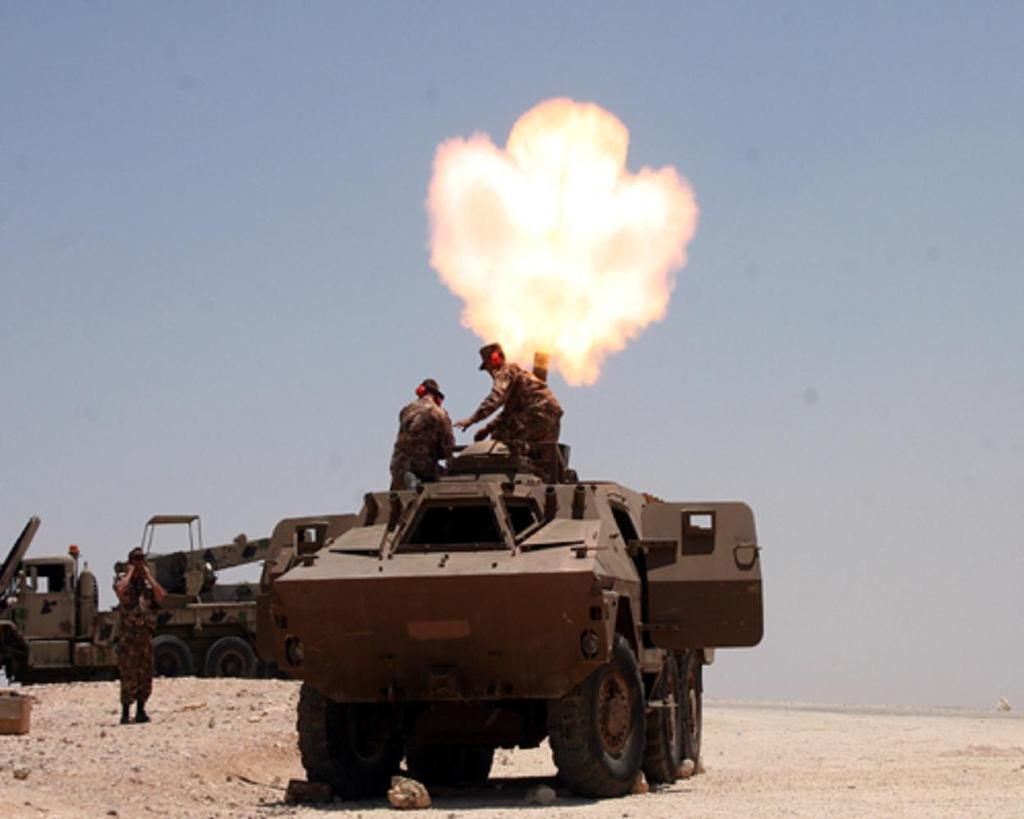

نظام ارتداد مدفع الهاون عيار 120 ملم


تم تصميم وتطوير نظام ارتداد مدفع الهاون عيار 120 ملم ليتم تركيبه على مختلف الآليات المدولبة المتوسطة والثقيلة وذلك لزيادة سرعة وفعالية الانتشار والجاهزية القتالية وزيادة القدرة على المناورة في مختلف الميادين القتالية. حيث يمكن تركيب نظام الارتداد لمدفع الهاون عيار 120 ملم على آليات مدولبة أو مجنزرة مثل الية الراتل، ناقلة الجنود م 113 والية الساكسون.




المميزات
  • النظام الجديد يساهم في تقليل قوة الارتداد بنسبة 75%
  • إمكانية الرماية من آلية متوسطة أو ثقيلة دون التأثير على الهيكل
  • قدرة عالية في الأداء التكتيكي وتأمين الإسناد المدفعي بالسرعة المطلوبة
  • تم فحص رماية النظام عند الانتهاء من المرحلة الأولى للتطوير، وقد حقق النظام متطلبات الفحص كافة
المواصفات الفنية


نسبة تخفيض الارتداد

75%

نوع المدفع

120 ملم

طول السبطانة

1.54 م

قوة الارتداد

أقل من 30 طن

مسافة الارتداد

أقل من 270 ملم

وزن النظام

1500 كغم

قطر حلقة الدوران

1,45 م

زاوية الارتفاع

80ْ-45ْ

أقصى مدى

7,700 م


كما قلت الاردن هو الزبون المستهدف

الشيء المميز لنظام العقرب هو نظام التحكم بنيران والاردن لديه نظام لادارة نيران مدافع الهاون من انتاج محلي

نظام السيطرة على رماية الهاون 120 ملم




خصائص هذا النظام
• السرعة في إرسال المعلومات
• الدقة في الحسابات
• سرعة وسهولة التحضير للعمل
• تقليل الأخطاء البشرية
• المحافظة على سرية إرسال المعلومات.
• خفيف الحمل
• استخدام اللغة العربية كواجهة مستخدم



يتكون هذا النظام من جهاز عدد 21. جهاز ضابط الموقع. والهدف منه استقبال جميع المعلومات المرسلة اليه من ضابط الرصد عبر الاجهزة اللاسلكية ويستخدم كذلك لاجراء الامور التالية:

• إدخال معلومات التأسيس
• اجراء حسابات المدفعية
• مشاغلة الأهداف بالذخيرة القياسية وذخيرة الفسفور ويمكن تطويره لباقي أنواع الذخائر
• انتخاب جدول الرمي المناسب للرماية
• تحديد كمية الذخيرة ,عدد المدافع,عدد الطلقات ,اولوية الرماية وفيما اذا طلب استخدام عامل المفاجأه.
• التأكد من مكان الهدف فيما اذا كان يوجد به قوات صديقة ام لا.
• تسجيل الاهداف بعد الرماية.
• تسجيل الاهداف بدون رماية
• ادخال قائمة النقاط المعلومة
• ادخال قائمة النقاط الامينه
• ادخال كمية الذخيرة المتوفرة
• ادخال نداء ضابط الرصد الذي سيعمل معه
• ارسال الرسائل
• إدخال معلومات الريح المذكورة في جدول الرمي(سرعة واتجاه وضغط جوي )

2. جهاز ضابط الرصد. والهدف منه ارسال جميع طلبات الرماية باستخدام الاجهزة اللاسلكية ويستخدم كذلك لاجراء الامور التالية:

• ادخال مكان ضابط الرصد سواء من خلال GPS او يدويا
• مشاغلة الاهداف
• ادخال وارسال الاهداف والغاؤها
• ادخال قائمة النقاط المعلومة
• ادخال قائمة النقاط الامينه
• اجراء بعض انواع عمليات المساحة
كما ويوجد مع ضابط الرصد مقدرة المدى الليزرية وتستخدم لقياس المسافات والاتجاه وزاوية النظر للأهداف



يستخدم اللاسلكي الذي يدعم ارسال البيانات كاداة اتصال مع الانظمة المذكورة ,كما ان النظام يعتمد في اجراء الحسابات البالستيقية وانتخاب الاهداف على الطرق الصحيحة والدقيقة والمعتمدة في وحدات المدفعية .



النظام الاردني يستخدم هاون عيار 120مم (يصنع برخصة بالاردن هاون120مم و هاون60مم) وتم تطويره بانشاء نظم هاون عديم الارتداد


نظام ارتداد مدفع الهاون عيار 120 ملم


تم تصميم وتطوير نظام ارتداد مدفع الهاون عيار 120 ملم ليتم تركيبه على مختلف الآليات المدولبة المتوسطة والثقيلة وذلك لزيادة سرعة وفعالية الانتشار والجاهزية القتالية وزيادة القدرة على المناورة في مختلف الميادين القتالية. حيث يمكن تركيب نظام الارتداد لمدفع الهاون عيار 120 ملم على آليات مدولبة أو مجنزرة مثل الية الراتل، ناقلة الجنود م 113 والية الساكسون.




المميزات
  • النظام الجديد يساهم في تقليل قوة الارتداد بنسبة 75%
  • إمكانية الرماية من آلية متوسطة أو ثقيلة دون التأثير على الهيكل
  • قدرة عالية في الأداء التكتيكي وتأمين الإسناد المدفعي بالسرعة المطلوبة
  • تم فحص رماية النظام عند الانتهاء من المرحلة الأولى للتطوير، وقد حقق النظام متطلبات الفحص كافة
المواصفات الفنية


نسبة تخفيض الارتداد

75%

نوع المدفع

120 ملم

طول السبطانة

1.54 م

قوة الارتداد

أقل من 30 طن

مسافة الارتداد

أقل من 270 ملم

وزن النظام

1500 كغم

قطر حلقة الدوران

1,45 م

زاوية الارتفاع

80ْ-45ْ

أقصى مدى

7,700 م
