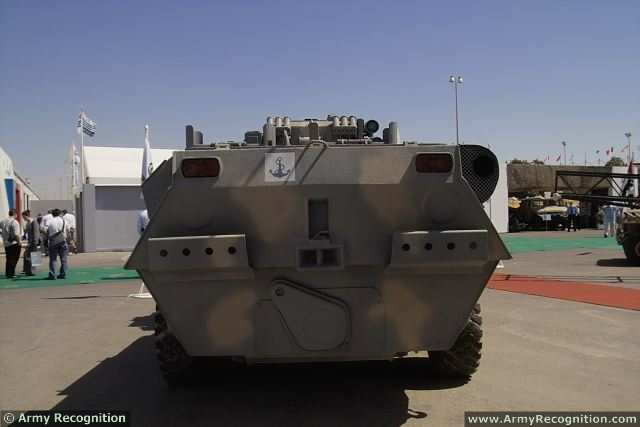

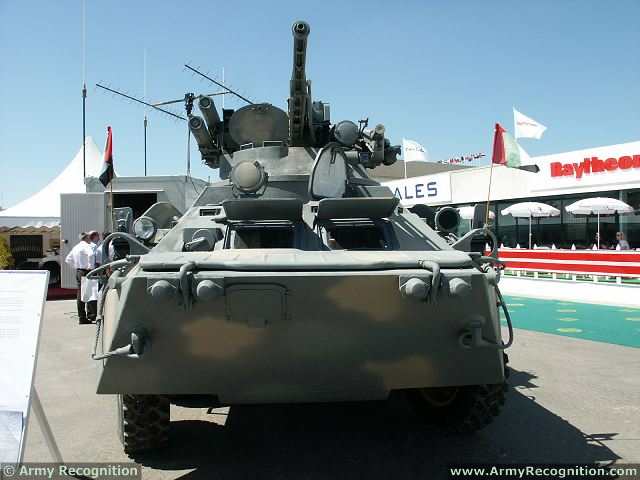

المدرعة الإماراتية جارديان

[فادي الشام]

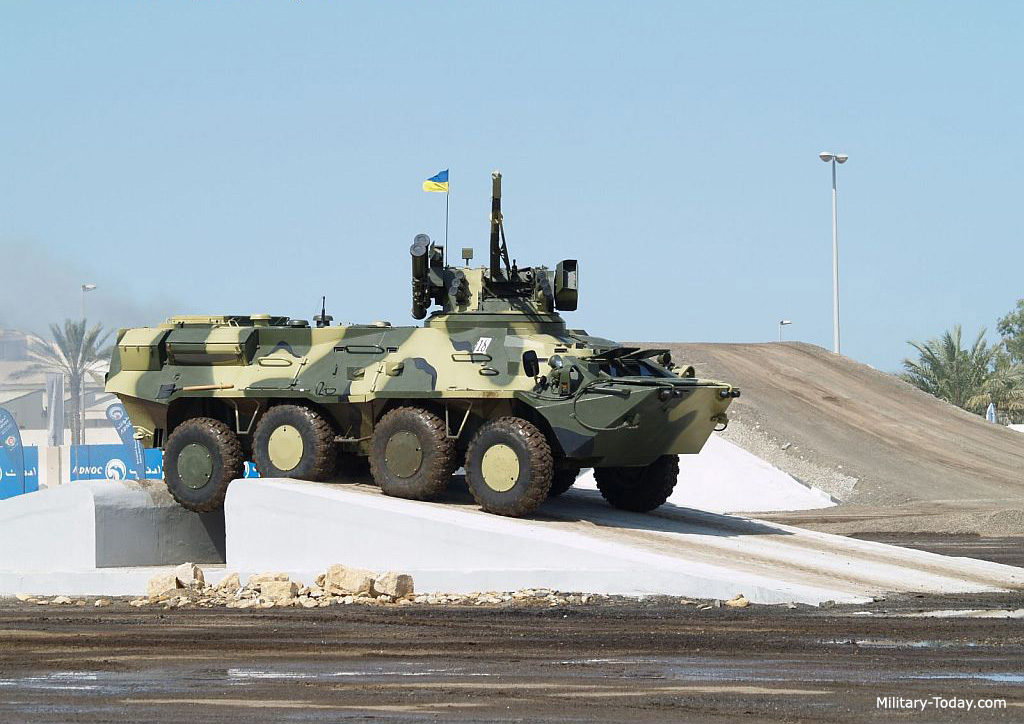

BTR-3U Guardian 8x8

ناقلة جند قتالية

صناعة مشتركة بين دولة الإمارات العربية المتحدة و أوكرانيا

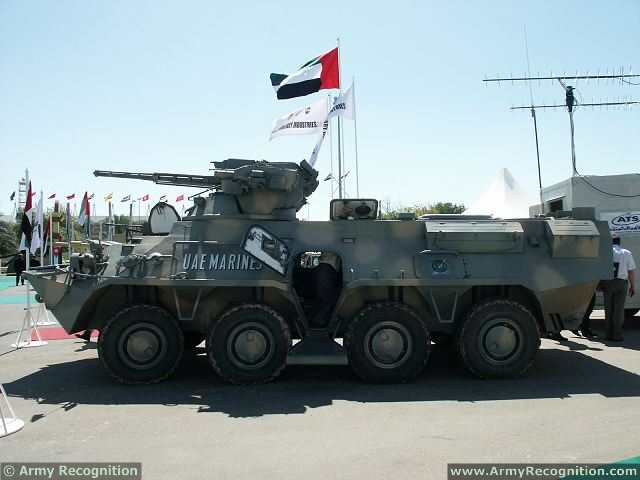

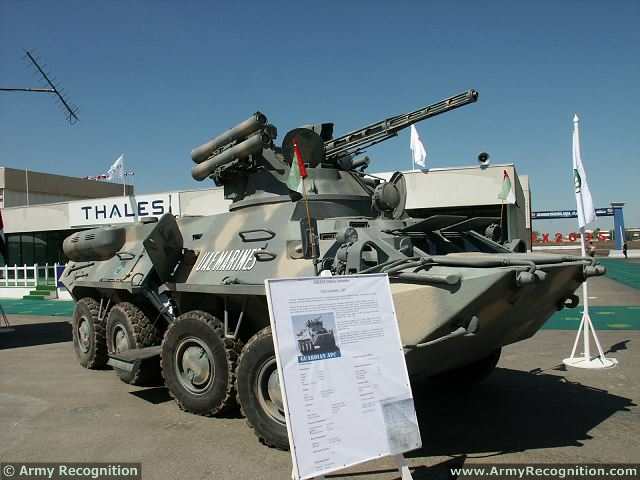

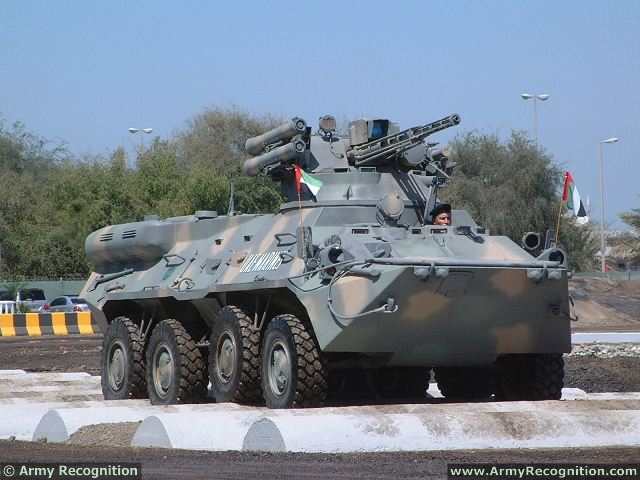

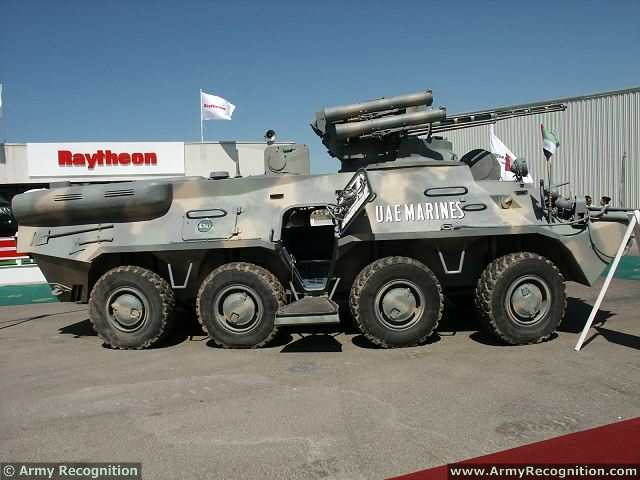

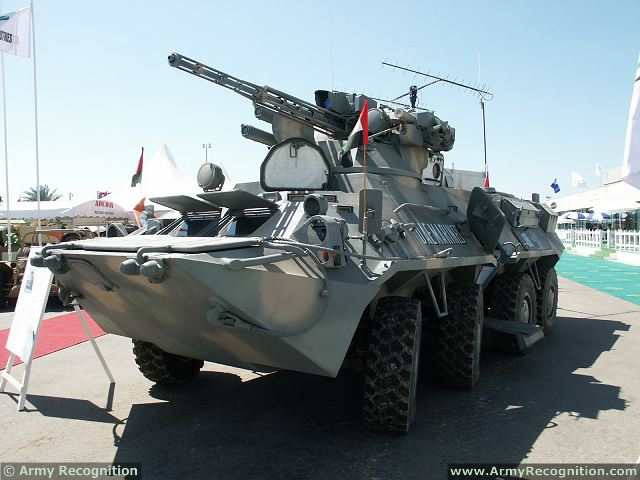

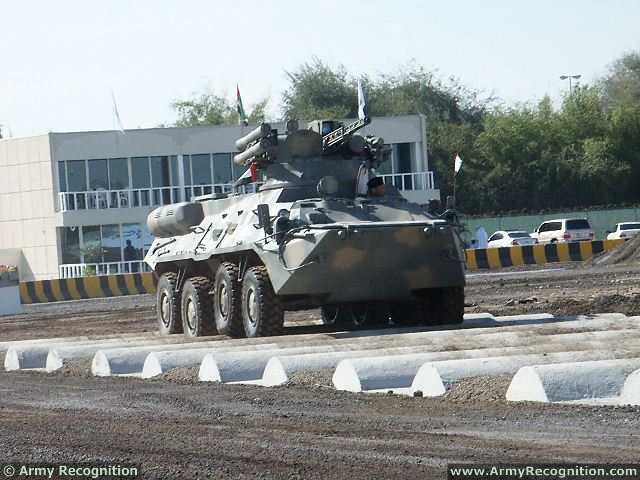

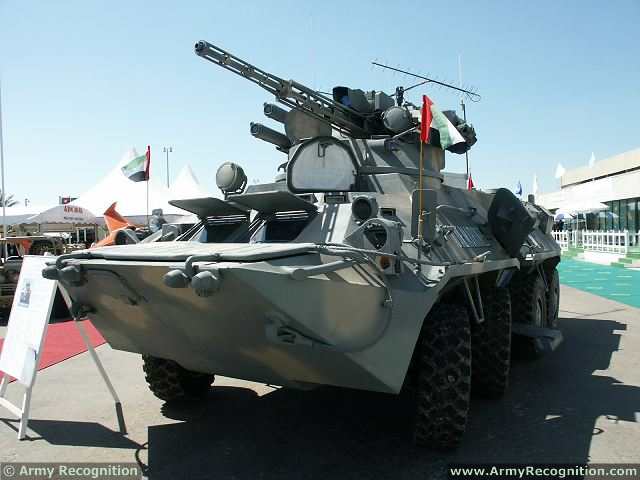

المدرعة الجارديان BTR-3 U هي الإصدار الخاص لمشاة البحرية الإماراتية

الـتـسـاـيـح​

• مدفع سريع 30 ملم سريع إطلاق النار مزودج التغذية مع 500 قذيفة

​

• قاذفة صواريخ عدد 2 مضادة للدروع​

تستخدم صواريخ السهم الأحمر الصينية أو صواريخ كونكورس و كورنيت الروسية
المدى المدمر للصواريخ 4 كم
​

• قاذفة قنايل يدوية​

• رشاش محوري 7,62 ملم مع 2500 طلقة​

الدروع من الحديد المُعالج الصلب ملحوم مع البدن

مقصورة القيادة عصية على الإختراق و مٌجهزة بصفائح من الدروع الإضافية

الجارديان تحمل 6 جنود مقاتلين بكامل أسلحتهم
بالإضافة الى طاقم من ثلاث افراد

المحرك : BF6M1015 diesel مع نظام تعليق ألي بالكامل

السرعة 100 كم بالساعة

السرعة في الماء 8 كم بالساعة

المدى : 800 كم

ناقلة المشاة الجارديان مُجهزة بنظام إطفاء ألي و نظام ألي للتحكم بضغط الإطارات
و نظام تكييف الهواء و أجهزة إستشعار و توجيه الأسلحة ليزرية حرارية بصرية
ضوئية ليلية نهارية حديثة و متطورة

الوزن : 16 طن - الطول : 7.5 م - العرض : 2.90 م - الارتفاع : 2.86 م

الدول المٌستخدمة : ​

1. الإمارات العربية المتحدة ​
2. تشاد​
3. الأكوادور​
4. نيجيريا​
5. ميانمار​



[فلانكي]

شبيهة بال BTR 82 الروسية لكن هذه شكلها اكثر رعبا

كما ان تسليحها افضل

تقبل مروري وتقييمي لموضوعك الرائع​



[شمس لا تغيب]

هي مدرعه تم تصميمها وبناءها اعتمادا علي تصاميم عربات البي تي ار الروسيه من قبل Kharkiv Morozov and State Scientific Technical Centre of Artillery & Rifle Arms الأوكرانيه ثم دخلت شركه ADCOM Manufacturing Company الأماراتيه في شراكه استراتيجيه لتمويل مشروعها وتصنيعها في الأمارات حسب المواصفات الأماراتيه حيث يتم حاليا انتاجها في الأمارات وأوكرانيا. والنسخه الأماراتيه تخدم في سلاح مشاه البحريه.
تسلم ايدك علي مواضيعك الاكثر من رائعة اخي فادي الشام
​



[rajji2]

{BTR-3U: 3.8 Million $ {Generation 9.9

التّسلِيح :
مدفع 30 مم KBA-3
قاذِف قنابِل آلِيّ AGS-17 عِيار 30 مم
مدفع عيار 7.62 محورِيّ {coaxial}
2 قاذِف صوارِيخ مُضادّة للدُّرُوع طِراز Konkurs/9M113

فِي كلمة هي مُدَوْلبَة مُمتازة جِدًّا وأظن أنّه بِبَعض التّغْيِيرات الطّفِيفة قادِرة على أن تكُون حتى عربَة دِفاع جَوِّي



[صقر الامارات]

عربة رائعة وفخور بأن الامارات ( عبر شركة ادكوم للانظمة ،، نفسها صانعة الاهداف الجوية والذخائر والUAV's )



[صقر الامارات]

الـ btr-3u تصميم اماراتي !!

هنا تجدون معلومات شيقة وعن التعاون الاماراتي الاوكراني في انتاج العربة الرائعة ( الحارس )



[صقر الامارات]

في حالة لم يفتح الرابط الاعلاه ، يرجى الضغط على الرابط التالي
http://defense-arab.com/vb/threads/49856/



[صقر الامارات]

الامارات برأيي مقبلة على التوسع في صناعة العربات المقاتلة وناقلات الجند المسلحة ..

في المدولبات ثمانيّة العجلات ،، لدينا الان هذه العربة اضافة للاتفاقية الموقعة مؤخرا بين الامارات ( مجموعة الجابر الصناعية ) وتركيا ( شركة FNSS ) لصنع العربة المدولبة ثمانية العجلات ( pars ) الفهد الاناضولي ..

http://www.aljaber.com/en/news/description.aspx?mnu=nws&NewsID=73&Comp_Id=0

الاتفاق يُعنى بانتاج كامل او full scale production ..

خطوة اخرى في طريق تطور الصناعات الدفاعية الاماراتية .. بالتوفيق ان شاء الله



[مخايل]

{BTR-3U: 3.8 Million $ {Generation 9.9

التّسلِيح :
مدفع 30 مم KBA-3
قاذِف قنابِل آلِيّ AGS-17 عِيار 30 مم
مدفع عيار 7.62 محورِيّ {coaxial}
2 قاذِف صوارِيخ مُضادّة للدُّرُوع طِراز Konkurs/9M113

فِي كلمة هي مُدَوْلبَة مُمتازة جِدًّا وأظن أنّه بِبَعض التّغْيِيرات الطّفِيفة قادِرة على أن تكُون حتى عربَة دِفاع جَوِّي

وهذ مايتم العمل عليه الأن



[صقر الامارات]

وهذ مايتم العمل عليه الأن

دفاع جوي بأي صواريخ ؟؟

برج سلاحها على ما اظن يستطيع حمل اشباه الميسترال والايجلا وغيرها من الدفاع الجوي القصير جدا ( لكنها ستبقى دفاعا جويا عن التهديدات ذات الارتفاع المنخفض ) .. فهل هناك نية للقيام بشيء آخر ؟؟


لو امكن لها حمل اسلحة البانتسير فقط !!!
ستكون مذهلة



[سيف-الحق]

أخبار كثيرة تتكلّم عن مشاكل في المدفع ٫٫٫ بالتحديد عدم دقّة المدفع ٫٫٫٫٫ هل تم تدارك هذا الأمر ؟؟



[مخايل]

دفاع جوي بأي صواريخ ؟؟

برج سلاحها على ما اظن يستطيع حمل اشباه الميسترال والايجلا وغيرها من الدفاع الجوي القصير جدا ( لكنها ستبقى دفاعا جويا عن التهديدات ذات الارتفاع المنخفض ) .. فهل هناك نية للقيام بشيء آخر ؟؟


لو امكن لها حمل اسلحة البانتسير فقط !!!
ستكون مذهلة

لن تحمل البانستر وانما سوف تحمل اسلحه دفاع جوي للأرتفاعات المنخفضه يعني تهديدها سوف يكون مقتصر على المروحيات وليس المقاتلات
الا اذا تم دمج سلامرام عليه حينها سوف تكون عربة دفاع جوي رائعه بحق وحقيقه ولكن السؤال هل سوف نرى السلامرام في الأمارات ؟؟
.. وعلى فكره انته لست مضطراً ان تدمج البرج مع كل مدرعه
يكفي ان تزيل البرج او تستبدله بأخر ويكون لك حيز اكبر في تثبيت ماتشتهيه النفس من اسلحة الدفاع الجوي ولك في مخلب الشيطان والتورم ام 1 والسلامرام عبره



[صقر الامارات]

لن تحمل البانستر وانما سوف تحمل اسلحه دفاع جوي للأرتفاعات المنخفضه يعني تهديدها سوف يكون مقتصر على المروحيات وليس المقاتلات
الا اذا تم دمج سلامرام عليه حينها سوف تكون عربة دفاع جوي رائعه بحق وحقيقه ولكن السؤال هل سوف نرى السلامرام في الأمارات ؟؟
.. وعلى فكره انته لست مضطراً ان تدمج البرج مع كل مدرعه
يكفي ان تزيل البرج او تستبدله بأخر ويكون لك حيز اكبر في تثبيت ماتشتهيه النفس من اسلحة الدفاع الجوي ولك في مخلب الشيطان والتورم ام 1 والسلامرام عبره

اريد شيئا شيطانيا
يجب ان نستخدم الرعب ... ستسمع قريبا ابداعات اماراتية ( بعضها بدأت ملامحها بالبروز وبعضها سيخرج ليشكل صدمات رعب ،، وانت بالذات تعرف ما اعنيه ،، لكنه القسم



[صقر الامارات]

أخبار كثيرة تتكلّم عن مشاكل في المدفع ٫٫٫ بالتحديد عدم دقّة المدفع ٫٫٫٫٫ هل تم تدارك هذا الأمر ؟؟

لم اسمع بهذا من قبل ،، هل من مصادر !!

هي( الجارديان ) تتبنى برج الشكفال والذي يحوي رشاش 7.62 مم

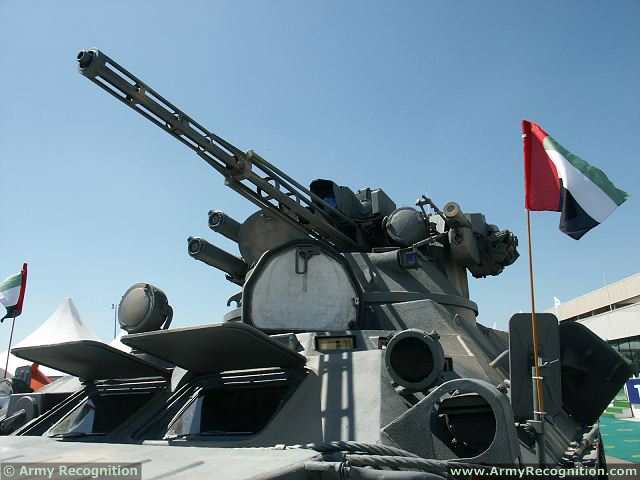

The BTR-3U is fitted with one-man turret Shakval which is armed with one 30 mm KBA-3 cannon, one coaxial machine gun 7.62 mm PKT, one 30 mm AGS-17 automatic grenade launcher and two maunchers for anti-tank guided missile. The turret can be equipped with the Chinese-made missile Red Arrow or the Russian Konkurs or Kornet. In 2003, the BTR-3U Guardian was showed during the defense exhibitio in Abu Dhabi with with two Russian Konkurs (9M113)(NATO AT-5 Spandrel) ATGW in the ready to launch position, these have a maximum range of 4,000 m. Six 81 mm electrically operated smoke grenade launchers are also fitted, these are mounted three either side of the turret rear firing forwards. The Shakval weapon station is fitted with the SVU Karusel stabiliser, with turret traverse through a full 360º and weapon elevation from -6 to +75º. The 30mm dual-feed cannon has 350 rounds of ready-use ammunition. A total of 2,500 rounds are carried for the 7.62mm coaxial machine gun. The 30mm grenade launcher is mounted on the left side of the turret, having 29 rounds of ready-use ammunition, with additional 87 rounds being carried in reserve (three magazines, each containing 29 rounds).

ان كانت هناك مشاكل دقة ، اعتقد انه يمكن دمج البدائل الاخرى من نفس العيار
والتي عُرف عنها الاداء المتميز والمبرهن ، والله اعلم



[سيف-الحق]

لم اسمع بهذا من قبل ،، هل من مصادر !!

هي( الجارديان ) تتبنى برج الشكفال والذي يحوي رشاش 7.62 مم

The BTR-3U is fitted with one-man turret Shakval which is armed with one 30 mm KBA-3 cannon, one coaxial machine gun 7.62 mm PKT, one 30 mm AGS-17 automatic grenade launcher and two maunchers for anti-tank guided missile. The turret can be equipped with the Chinese-made missile Red Arrow or the Russian Konkurs or Kornet. In 2003, the BTR-3U Guardian was showed during the defense exhibitio in Abu Dhabi with with two Russian Konkurs (9M113)(NATO AT-5 Spandrel) ATGW in the ready to launch position, these have a maximum range of 4,000 m. Six 81 mm electrically operated smoke grenade launchers are also fitted, these are mounted three either side of the turret rear firing forwards. The Shakval weapon station is fitted with the SVU Karusel stabiliser, with turret traverse through a full 360º and weapon elevation from -6 to +75º. The 30mm dual-feed cannon has 350 rounds of ready-use ammunition. A total of 2,500 rounds are carried for the 7.62mm coaxial machine gun. The 30mm grenade launcher is mounted on the left side of the turret, having 29 rounds of ready-use ammunition, with additional 87 rounds being carried in reserve (three magazines, each containing 29 rounds).

ان كانت هناك مشاكل دقة ، اعتقد انه يمكن دمج البدائل الاخرى من نفس العيار
والتي عُرف عنها الاداء المتميز والمبرهن ، والله اعلم

سأبحث عن مصدر الخبر ٫٫ لكن لأكون دقيقا فالخبر يتكلّم عن العربات الأوكرانية ٫٫ و أعتقد بأنّها نفسها و تحمل نفس البرج



[القائد المصرى]

مدولبة جيدة والشىء الجيد فيها انها تصنيع اماراتى



[palastine_falcon]

هي مدرعة التايفون الروسية و لكن تم التعديل عليها بشكل طفيف



[بنو صعب]

بحب شكلها جدا وافضلها على كل المدرعات الناقلة للافراد. الامارات لديها تنوعية رائعة من عدة مصادر للاسلحة فتجد الليكريك بجانب البي ام بي 3 والاف 16 بجانب الميراج 2000
