هُو صَارُوخ جَو/جَو برَازِيلِي من الجِيل الرّابِع من إنْتَاج شرِكَة Mectron بالإشتِرَاك مَــــعَ مُؤسَّسَة Cassidian الألمَانِيَّة ، إنتَهَى المَشْرُوع في 2012 ودَخَل خَط الإنْتَاج بِدايَة 2013 لِتُسَلَّح بِـــــــه طائِرات الــــF-5M والــ AMX A-1M والــ Super Tucano والــF-103E والــ Mirage 2000C و الطّائِرة البَحْرِيّة AF-1 Falcõ العامِلَة في القُوَّات الجَويَّة البرَازِيلِيَّة ؛وتَعَاقَدَت عليْه الباكِسْتَان .
الصَّارُوخ مَدَاه قصْير نوعًا مَــــــــا ، وخصَائِصِه التّقنِيَّة :
- الطُّول : 2.9 مِــــــــتْــر
- قُطْر الصّارُوخ : 152 مِلِّيمِتر
- الوَزْن : 88 كغ
- سُرعَة المنظُومة : مِن 0.7 إلَــــــى 3.5 مَـاخ
- القُدرة على العَمَل في إرتِفاع أقصَاه 13 كــــم
- يعْمَل في دَرَجَات حرَارَة أقلّ من 40 درَجَة إلى أكْثَر مِن 50 درَجَة مِئَوِيَّة
- قُدْرَة على التتَبُّع والرَّصْد لِمدَى 6 كــــــــــم
- نِظَام تبْرِيد الرَّاصِد بالأشعَّة تحت الحَمْرَاء يعمَل بالأزُوت
- حجم المواد المُتَفَجِّرَة : 20كــغ
- سِعر الصّارُوخ : 67 ألف دُولاَر {سِعر خاصّ للقُوّات الجَويَّة البرَازِيلِيَّة} والسِّعر التِّجارِيّ ~ 100 ألف $
- إمتِداد الأجْنِحَة :660 مِلِّيمِتْر
- آلِيّة التحكُّم : توجيه بالأشعة تحت الحمراء
-آلِيّة التّفْجِير : Laser proximity fuse

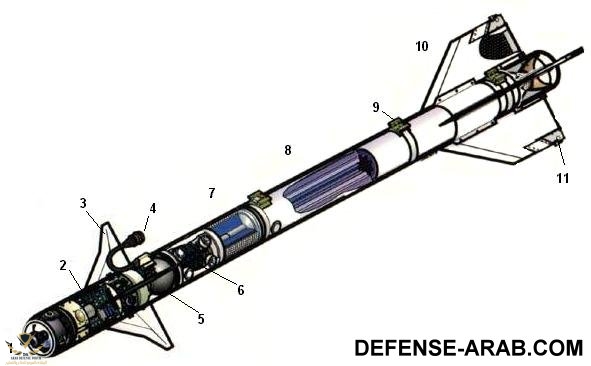

لِمزِيد التَّوْضِيح ، أقترِح هذِه الصُّورَة التّفصِيلِيَّة
1- قُبَّة إستِشْعار شفَّاف ومَسْح بالأشِعَّة تحت الحَمْرَاء
2- مُحَرِّكات صُغْرَى ومَصْدر الطّاقة الكَهْربِيّة
3- جُنَيْحَات تحكُّــــــم
4- كابِل إمْدَاد و وَاجِهَة Sidewinder الكهربَائِيّة القِياسِيَّة
5- آزُوت/نِيترُوجِين
6- الصّاعِق
7- الرّأس الحَرْبِي
8- مُحَرِّك الصّارُوخ العامِل على الوقُود الصّلب
9- دبُّوس قِياسِي مَع قَاذِف طِراز LAU-7/Sidewinder
10- نِهايَة الصّارُوخ
11- جُنَيْحَات Rollerons

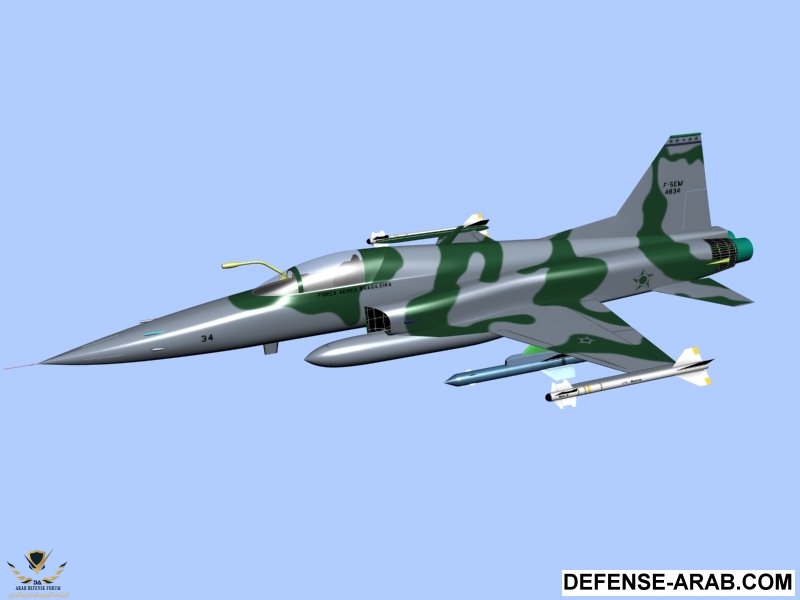

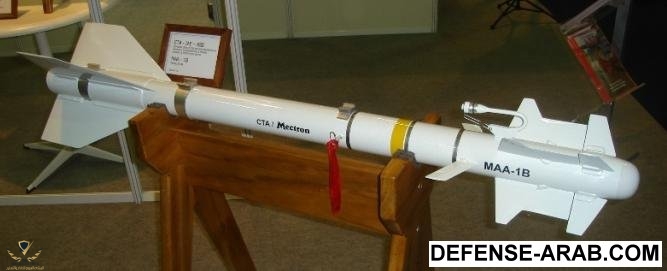

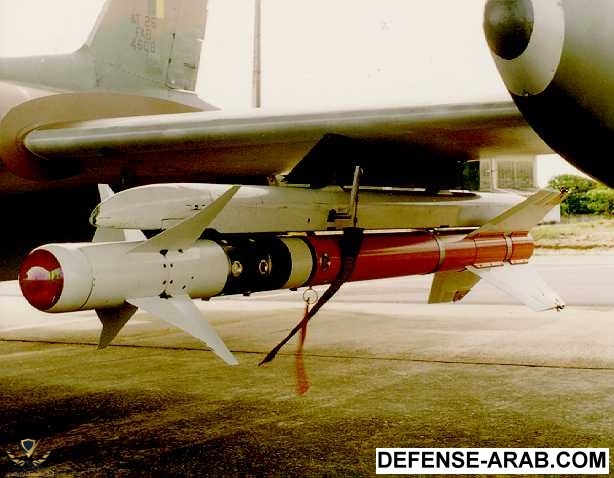

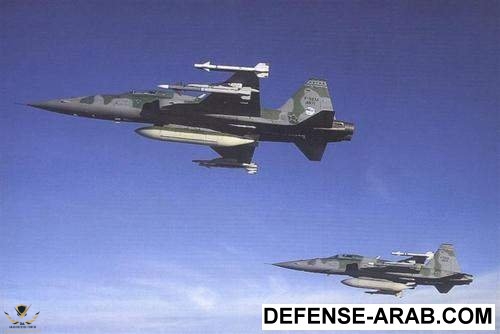

صُوَر للصّارُوخ
