الرادار الفرنسي ماستر 400

فادي الشام

خـــــبراء المنتـــــدى
إنضم
سبتمبر 2016
المشاركات
18,306
التفاعل
64,085 4 0
الدولة
Syrian Arab Republic (Syria)
GM400 long-range air defense radar
Master 400

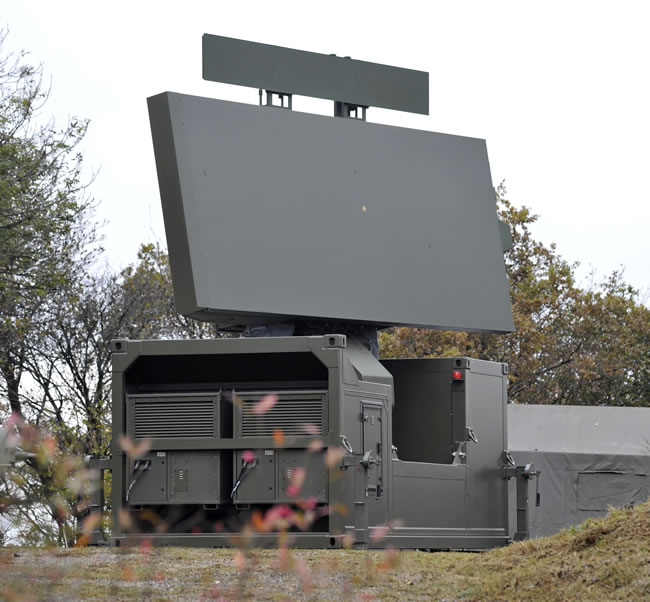

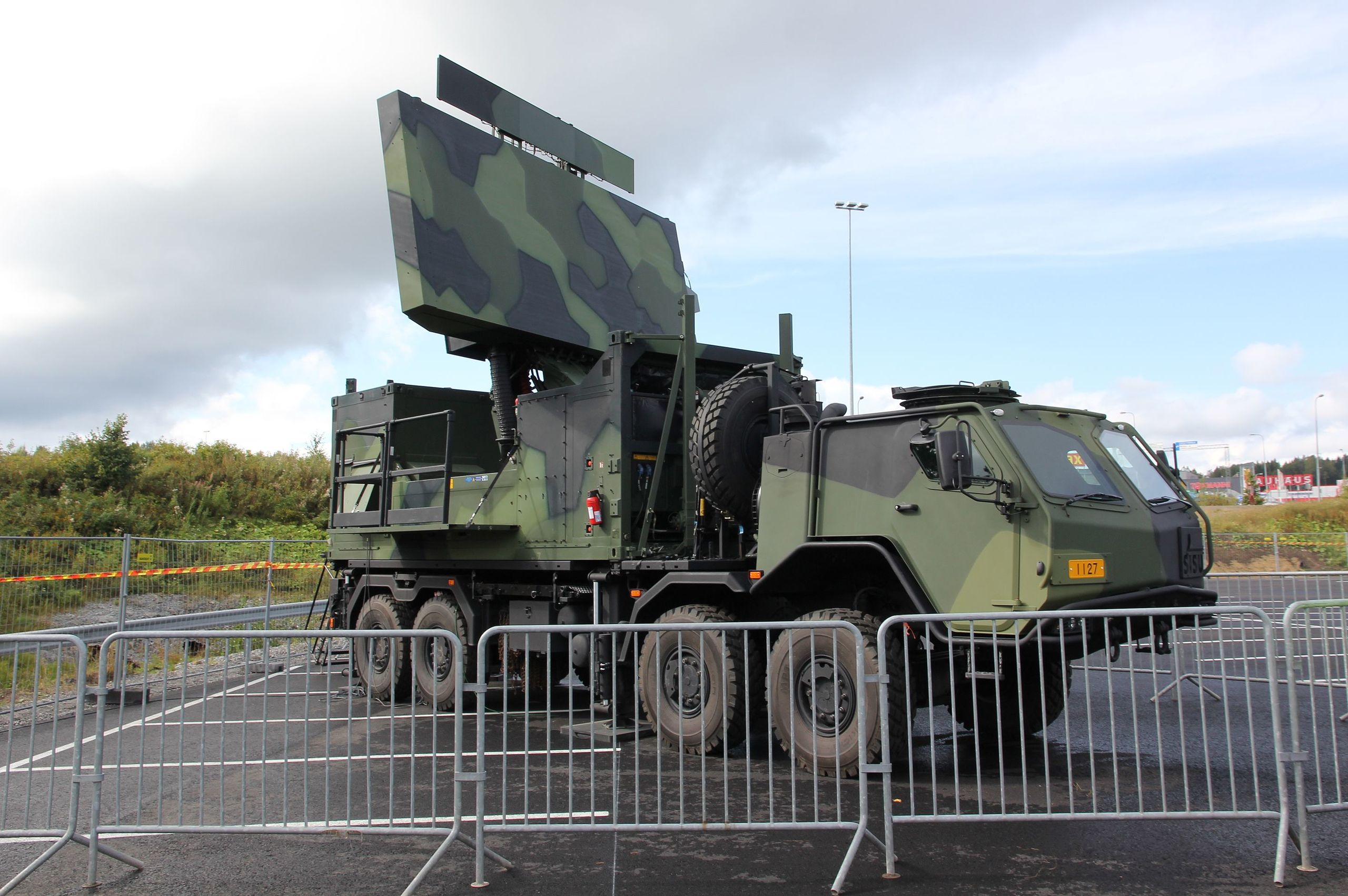

GM400_long-range_air_defense_radars_KADEX_2014_defense_exhibition_Astana_Kazakhstan_640_001.jpg


رادار أرضي بعيد المدى مخصص لكشف الأهداف الجوية العالية و المنخفضة
يكتشف الطائرات و الصواريخ على ارتفاع 30 كم



يكتشف الأهداف الغير تقليدية



صناعة فرنسية من شركة تاليس

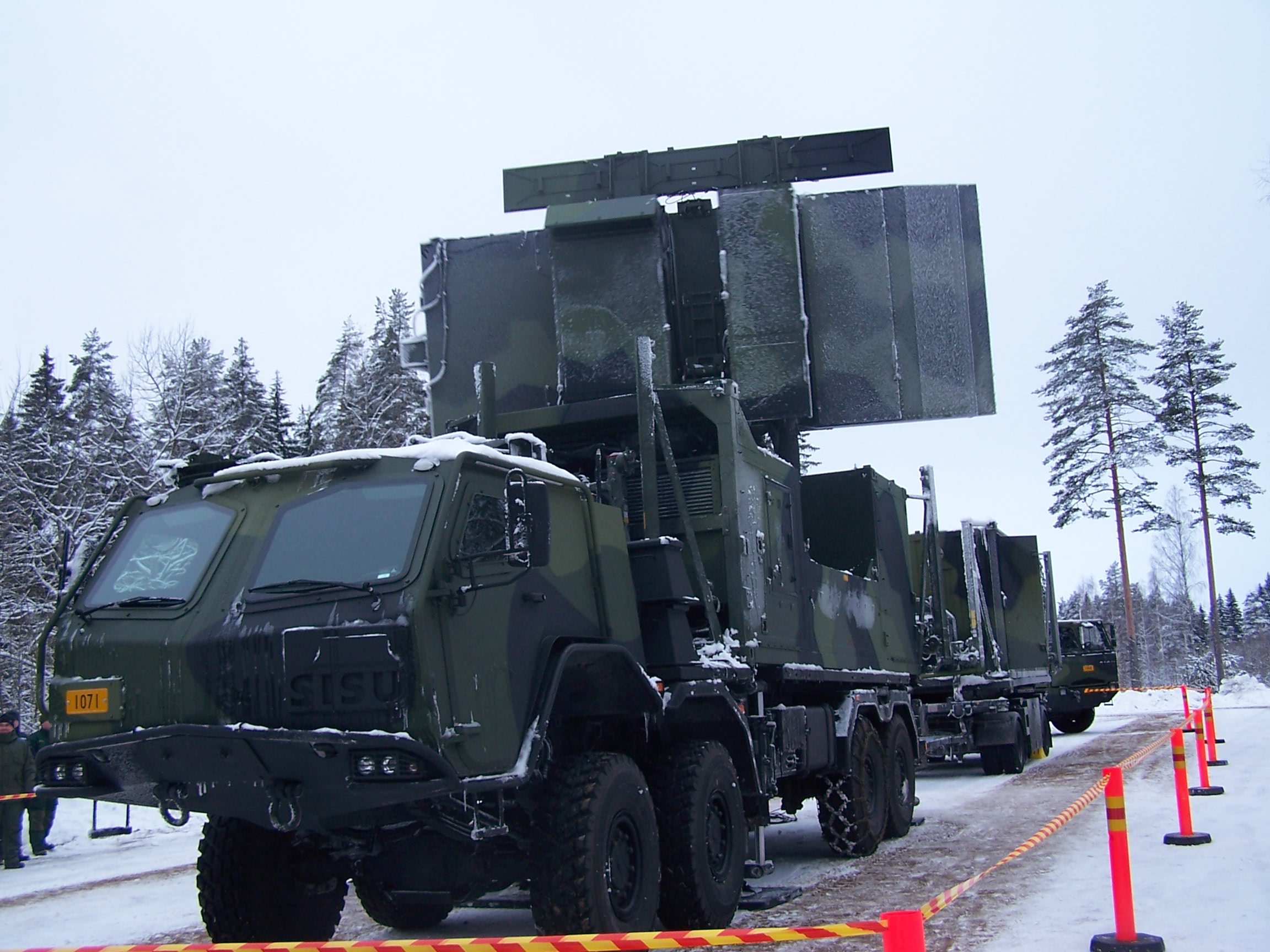

GM400_long-range_air_defense_radars_KADEX_2014_defense_exhibition_Astana_Kazakhstan_640_002.jpg


قدرة كشف 3 D بعيدة المدى S band



مرونة فائقة و قدرة سريعة في التحرك
يحتاج الى أربعة أفراد و 30 دقيقة للتشغيل العملياتي



يحدد مسار الصواريخ بدقة 50 م من مسافة 470 كم و إرتفاع 30 كم
دقة السمت 0.3 درجة

نطاق الكشف : 360 درجة
يتعامل مع الأهداف من إرتفاع 50 م و لغاية 30 كم

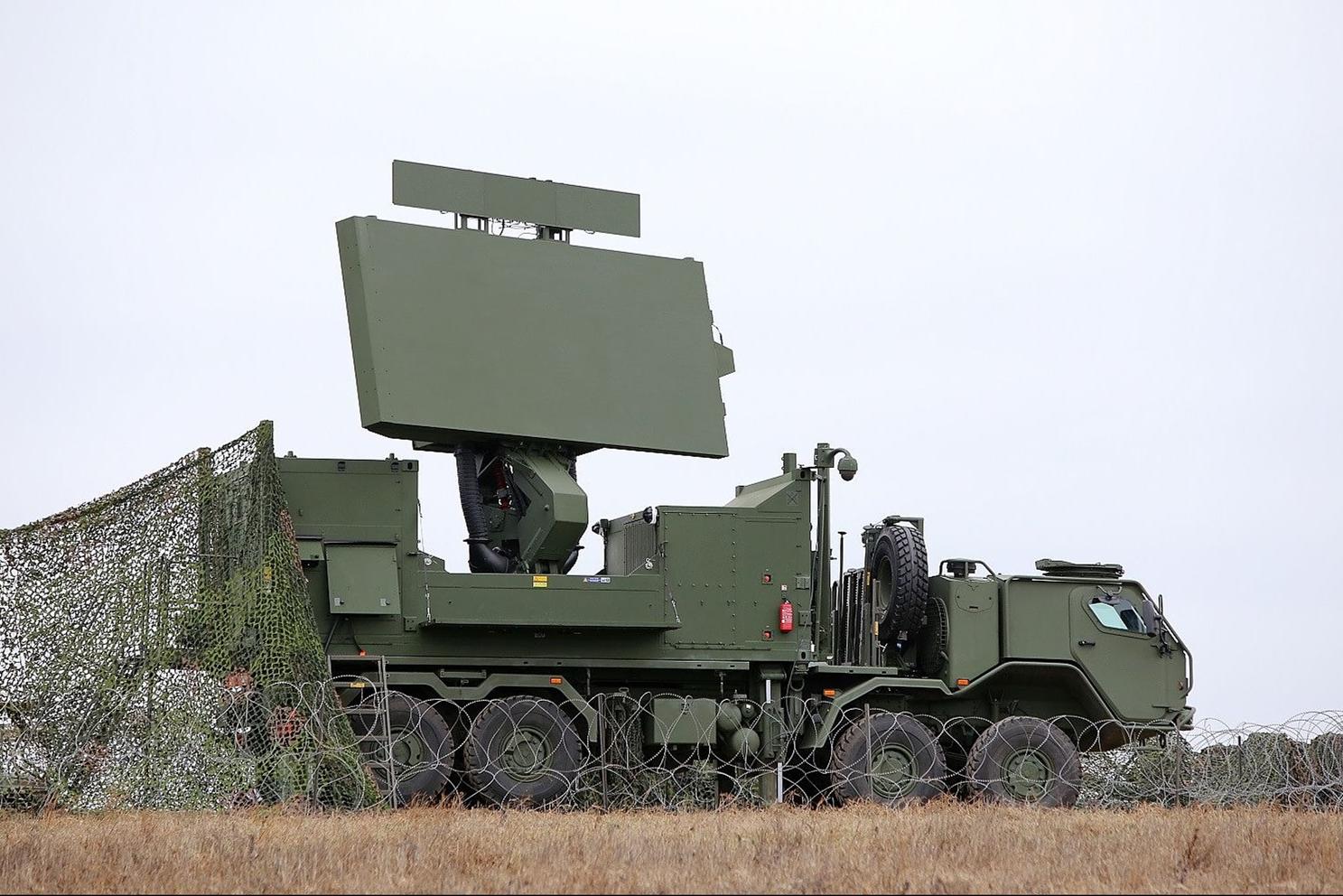

Ground_Master_GM_400_3D_air_defense_radar_Thales_Raytheon_France_French_defence_industry_military_technology_008.jpg


الدول المستخدمة حتى الأن :
  1. فرنسا
  2. ماليزيا
  3. أذربيجان
  4. ألمانيا
  5. كندا
  6. فلندا
  7. سلوفينيا
  8. إستونيا

Ground_Master_GM_400_3D_air_defense_radar_Thales_Raytheon_France_French_defence_industry_line_drawing_blueprint_001.jpg





rajji2

صقور الدفاع
إنضم
مارس 2014
المشاركات
1,492
التفاعل
2,676 0 0
سِـــــــــــــــعر الرَّادَار 16 مليُون يُورُو


MS

FAR
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
يوليو 2008
المشاركات
20,788
التفاعل
80,713 303 0
الدولة
Morocco
مرحباً المغرب يشغل هذا الردار تسلمه في 2013 وهي 3 GM403 نفسه الذي تشغله كندا وهو إصدار الأخير فيه تحسينات عن GM400
للإشارة هو يعمل بخاصية المسح الالكتروني النشط aesa


MS

FAR
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
يوليو 2008
المشاركات
20,788
التفاعل
80,713 303 0
الدولة
Morocco

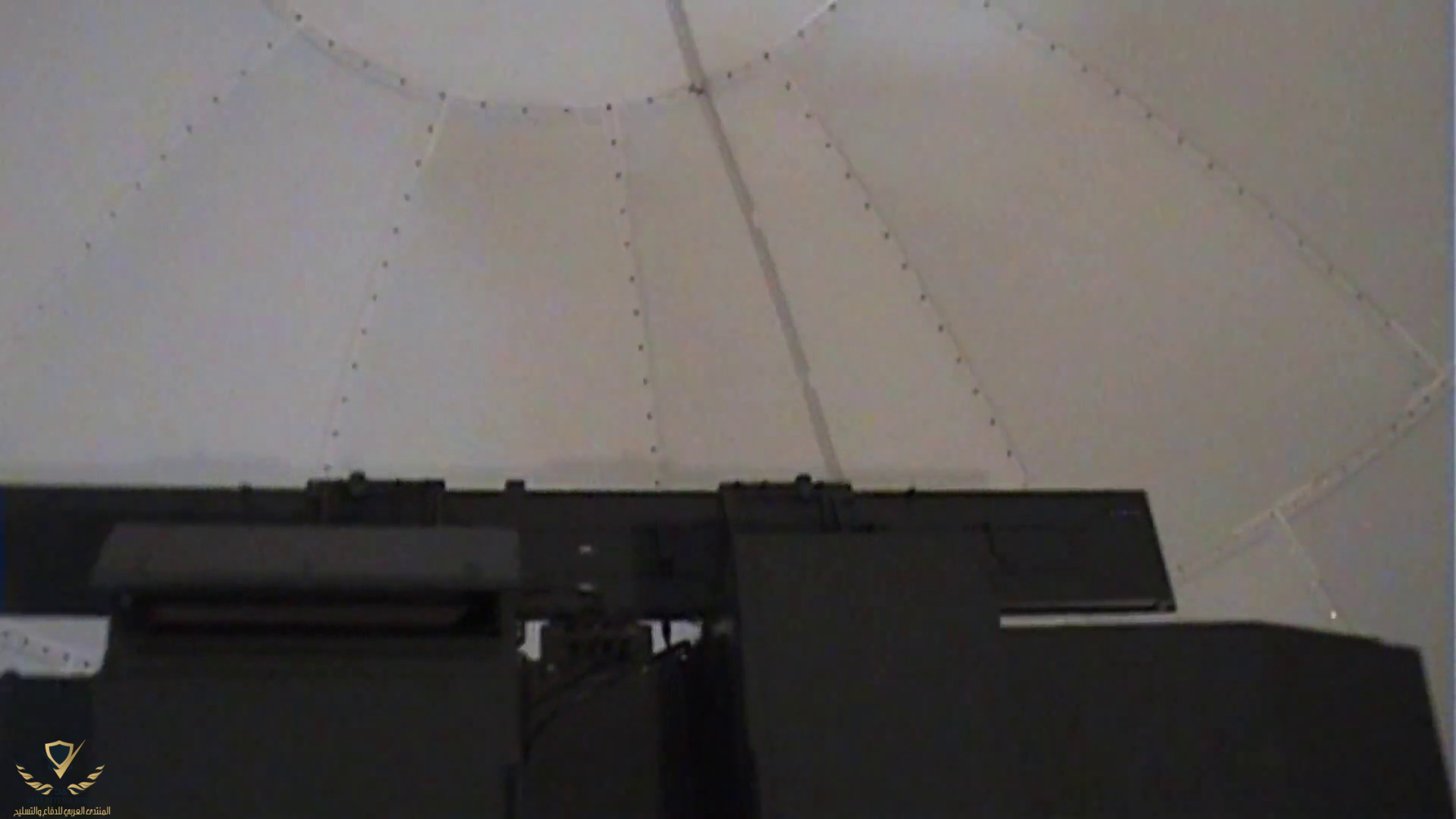

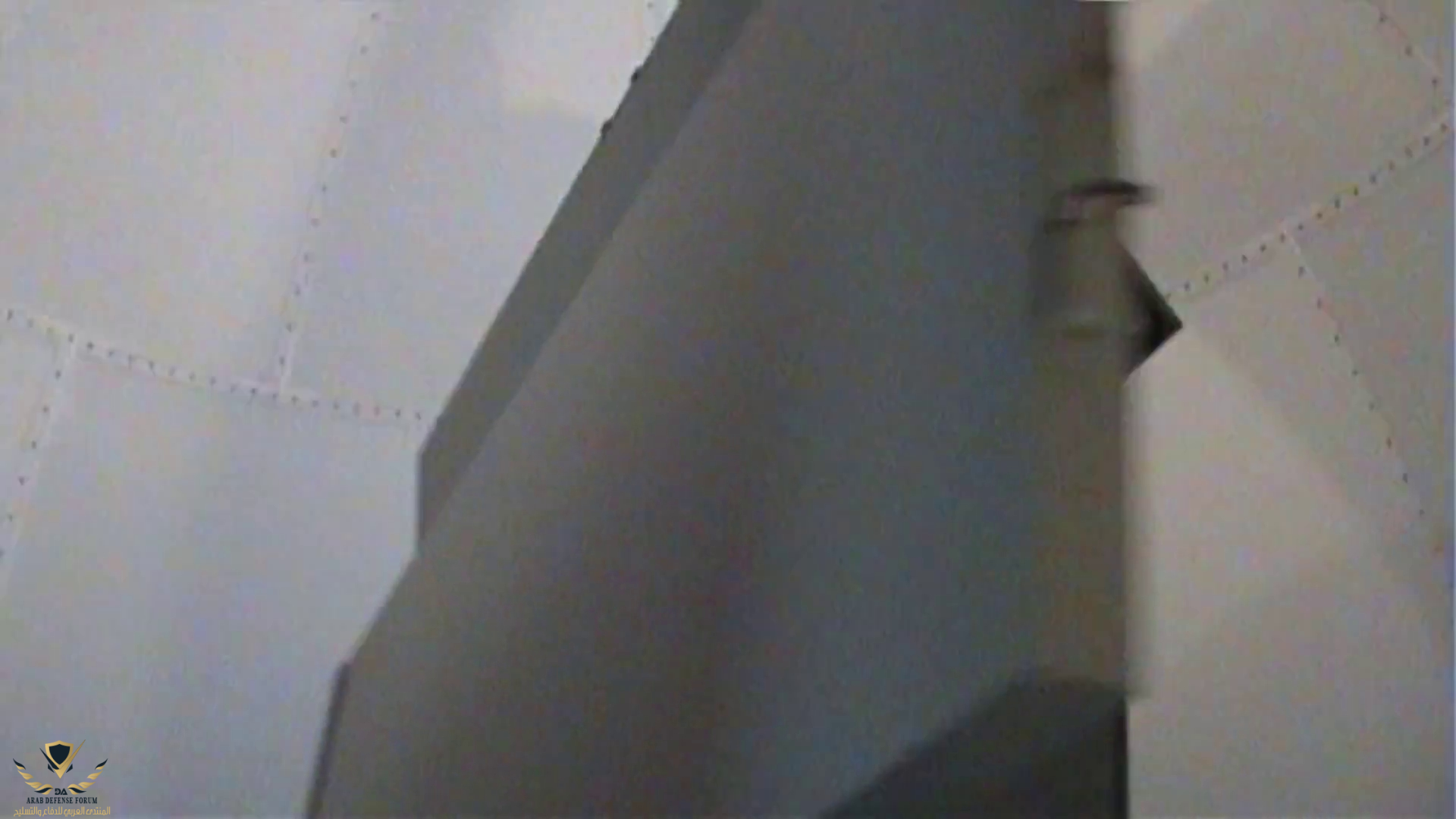

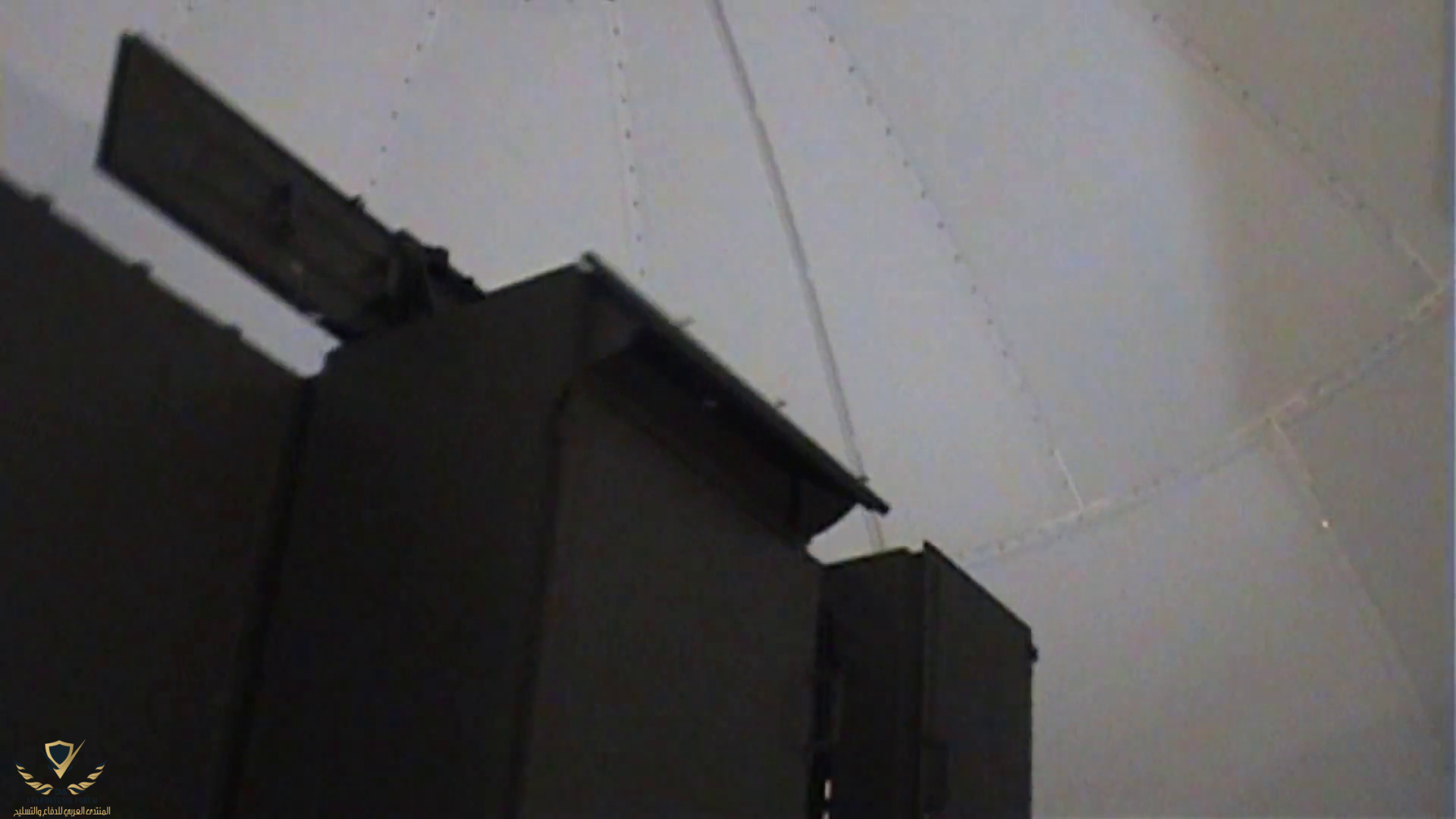

نسخة 403 GM من شمال المغرب بمدى 300 كلم

مدى الكشف 390 كلم بالمناسبة هناك ردار في المغرب مدى الكشف 600 كلم يتمركز جنوب المملكة


Atlas Lion

صقور الدفاع
إنضم
مايو 2013
المشاركات
2,121
التفاعل
6,267 0 0
مرحباً المغرب يشغل هذا الردار تسلمه في 2013 وهي 3 GM403 نفسه الذي تشغله كندا وهو إصدار الأخير فيه تحسينات عن GM400
للإشارة هو يعمل بخاصية المسح الالكتروني النشط aesa

من أي مسافة يمكن لهذا الرادار النسخة المغربية كشف الأف 35 ؟؟

إنضم
مايو 2020
المشاركات
1,250
التفاعل
2,995 15 0
الدولة
Morocco
GM400 long-range air defense radar
Master 400

GM400_long-range_air_defense_radars_KADEX_2014_defense_exhibition_Astana_Kazakhstan_640_001.jpg


رادار أرضي بعيد المدى مخصص لكشف الأهداف الجوية العالية و المنخفضة
يكتشف الطائرات و الصواريخ على ارتفاع 30 كم



يكتشف الأهداف الغير تقليدية



صناعة فرنسية من شركة تاليس

GM400_long-range_air_defense_radars_KADEX_2014_defense_exhibition_Astana_Kazakhstan_640_002.jpg


قدرة كشف 3 D بعيدة المدى S band



مرونة فائقة و قدرة سريعة في التحرك
يحتاج الى أربعة أفراد و 30 دقيقة للتشغيل العملياتي



يحدد مسار الصواريخ بدقة 50 م من مسافة 470 كم و إرتفاع 30 كم
دقة السمت 0.3 درجة

نطاق الكشف : 360 درجة
يتعامل مع الأهداف من إرتفاع 50 م و لغاية 30 كم


Ground_Master_GM_400_3D_air_defense_radar_Thales_Raytheon_France_French_defence_industry_military_technology_008.jpg



الدول المستخدمة حتى الأن :
  1. فرنسا
  2. ماليزيا
  3. أذربيجان
  4. ألمانيا
  5. كندا
  6. فلندا
  7. سلوفينيا
  8. إستونيا

Ground_Master_GM_400_3D_air_defense_radar_Thales_Raytheon_France_French_defence_industry_line_drawing_blueprint_001.jpg




المغرب ايضا يستخدمه


الجراح

طاقم الإدارة
مـراقــب عـــام
إنضم
أغسطس 2008
المشاركات
8,202
التفاعل
31,847 364 0

الإمارات العربية المتحدة: مجموعة إيدج، الاهتمام برادار GM 400؟​


هناك حديث عن أن شركة الدفاع الإماراتية EDGE Group ستعلن عن عدد من مشاريع الطيران في سبتمبر المقبل ، من بينها مشروع للتعاون مع





الهيئات والشركات الأجنبية على تصنيع أنواع مختلفة من الرادارات.

في هذا الصدد ، يُقال إن EDGE أعربت مؤخرًا عن اهتمامها برادار دفاع جوي ثلاثي الأبعاد يُعتقد أنه Ground Master (GM) 400 ، والذي تنتجه شركة ThalesRaytheonSystems (TRS).



صقر الامارات


التعديل الأخير:

saynow

عضو
إنضم
يوليو 2014
المشاركات
1,342
التفاعل
1,211 1 0
رادار شكله رايق والناس اللى شارياه اروق واروق :LOL::LOL:
والله واعلم


Rooster

صقور الدفاع
إنضم
يناير 2016
المشاركات
10,764
التفاعل
56,586 277 0
الدولة
Morocco

فرنسا ستعرض نسخة محسنة من الرادار من ناحية سوفتوير تحت اسم GM400 Alpha




5 times more processing power
extended range of 10% (up to 515 km)
increase of coverage surface of more than 20% compared to GM400

النسخ القديمة قابلة لتطوير بسهولة

The GM400 Alpha's software design and processing architecture make it easy to upgrade current fielded GM400 systems

التعديل الأخير:

Tayga

عضو
إنضم
فبراير 2015
المشاركات
2,129
التفاعل
5,964 36 0
فرنسا ستعرض نسخة محسنة من الرادار من ناحية سوفتوير تحت اسم GM400 Alpha

تاليس Ground Master 400 Alpha ، ترتقي بالمراقبة الجوية بعيدة المدى إلى المستوى التالي

أطلقت تاليس أحدث عضو في مجموعة رادار عائلة Ground Master ، GM400 Alpha. رادار للمراقبة الجوية بعيد المدى ثلاثي الأبعاد غير مسبوق ، مع قوة معالجة أكبر 5 مرات ، ونطاق ممتد يصل إلى 10٪ (حتى 515 كم) ، وخوارزميات ذكاء اصطناعي متقدمة قادمة وميزات محسّنة للأمن السيبراني ، إنها تعرض الرادار الأكثر ثقة في السوق من أجل المراقبة الجوية بعيدة المدى.

نظرًا لان التهديدات المتعددة في تطور مستمر ، أصبح بناء صورة جوية موثوقة ودقيقة ومحدثة (RAP) يمثل تحديًا. للحفاظ على سيادة المجال الجوي ، تحتاج القوات إلى الاعتماد على الأصول التي توفر وعيًا أفضل بالموقف في جميع الأوقات.

بالاستفادة من سنوات الخبرة الميدانية الناجحة في GM400 وتقنية GaN وقدرات المراقبة ، يسمح GM400 Alpha من Thales للمشغلين باكتشاف جميع التهديدات على المدى القصير والطويل في جميع الأوقات وعلى جميع المستويات.

يتميز GM400 Alpha بتكنولوجيا الحزمة الرقمية المكدسة ، ويكتشف الأهداف من الطائرات النفاثة والصواريخ السريعة إلى المروحيات والطائرات بدون طيار. الميزة الفريدة لـ GM400 Alpha هي اكتشاف وتتبع التهديدات مثل الطائرات بدون طيار التكتيكية التي تحلق بالقرب من الأرض ، والاختباء في الفوضى بالقرب من الرادار ، بينما تقوم في نفس الوقت باكتشاف وتتبع الأهداف ذات الارتفاعات العالية ، مثل القاذفات المقاتلة في نطاقات تصل إلى 515 كم

من خلال تطبيق أحدث تقنيات المعالجة ، أقوى بخمس مرات ، بالإضافة إلى خوارزميات الكشف المتقدمة ، يمكن للرادار معالجة كميات كبيرة من البيانات المعقدة. والنتيجة هي تحسين فوري في مدى الكشف ، حتى 515 كم أو 278 NM ، مما يمثل زيادة في مساحة التغطية بأكثر من 20٪ مقارنة بـ GM400 ، دون تغيير في الطاقة التي تتطلبها أجزاء المرسل أو المستقبل من الرادار.

توفر زيادة سعة المعالجة أيضًا الفرصة لتضمين القدرات الجديدة القادمة باستخدام خوارزميات الذكاء الاصطناعي المتقدمة بالإضافة إلى ميزات الأمن السيبراني المحسّنة.

"تدعم عائلة رادار Ground Master 400 بالفعل 17 دولة حول العالم ، وهي شريك موثوق ومثبت للمراقبة الجوية. يجعل تصميم ومعالجة البرامج في GM400 Alpha من السهل ترقية أنظمة GM400 الميدانية الحالية ، مما يضمن مرونة الرادارات في مواجهة التهديدات الناشئة. بدأ بعض عملائنا بالفعل عملية ترقية GM400 الخاصة بهم. " سيرج أدريان ، نائب الرئيس الأول لأنشطة Surface Radars ، تاليس.



Tayga

عضو
إنضم
فبراير 2015
المشاركات
2,129
التفاعل
5,964 36 0
على فكرة مصر حصلت على هذا الرادار ولكن نسخة اقدم من هذة

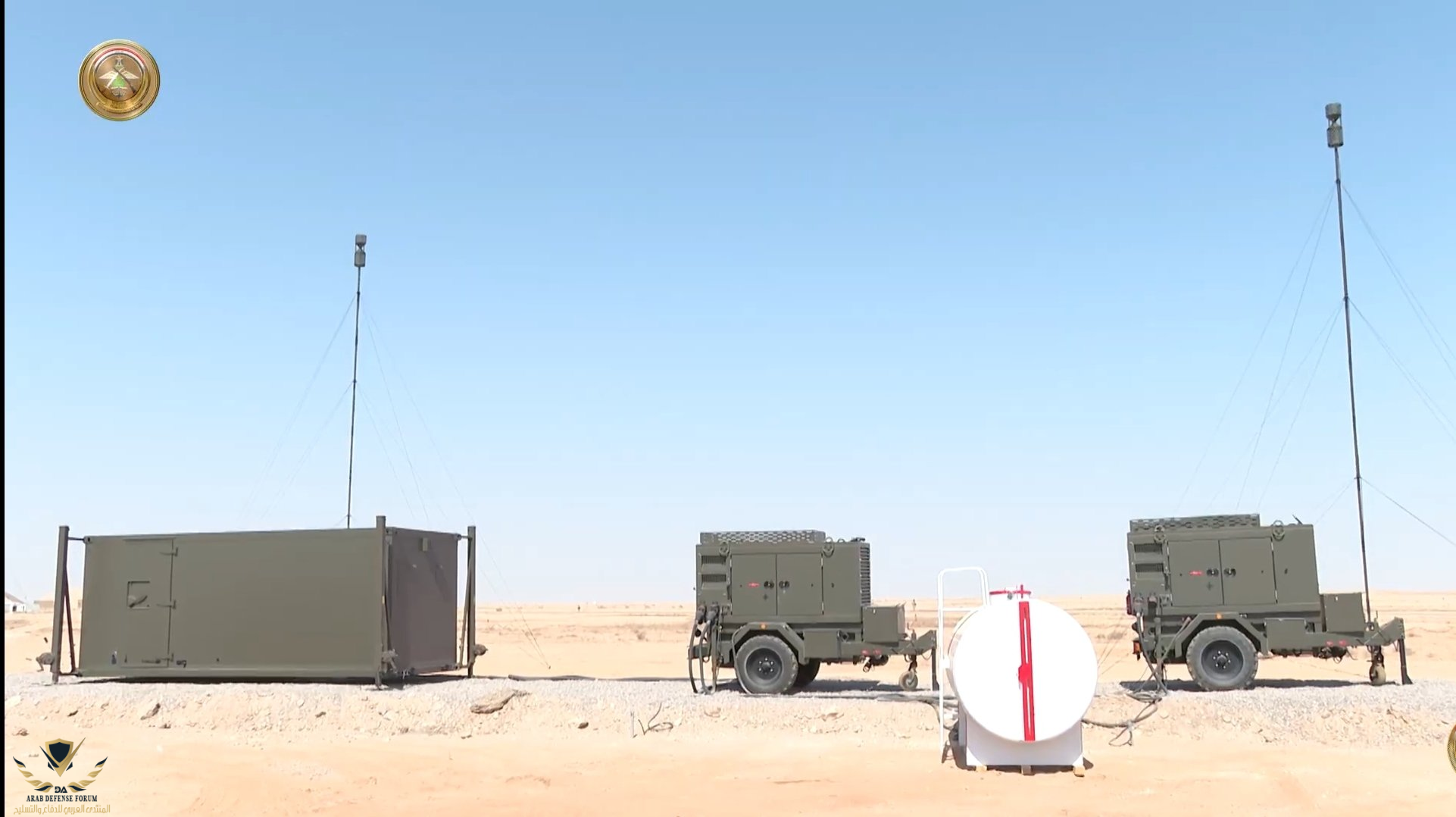

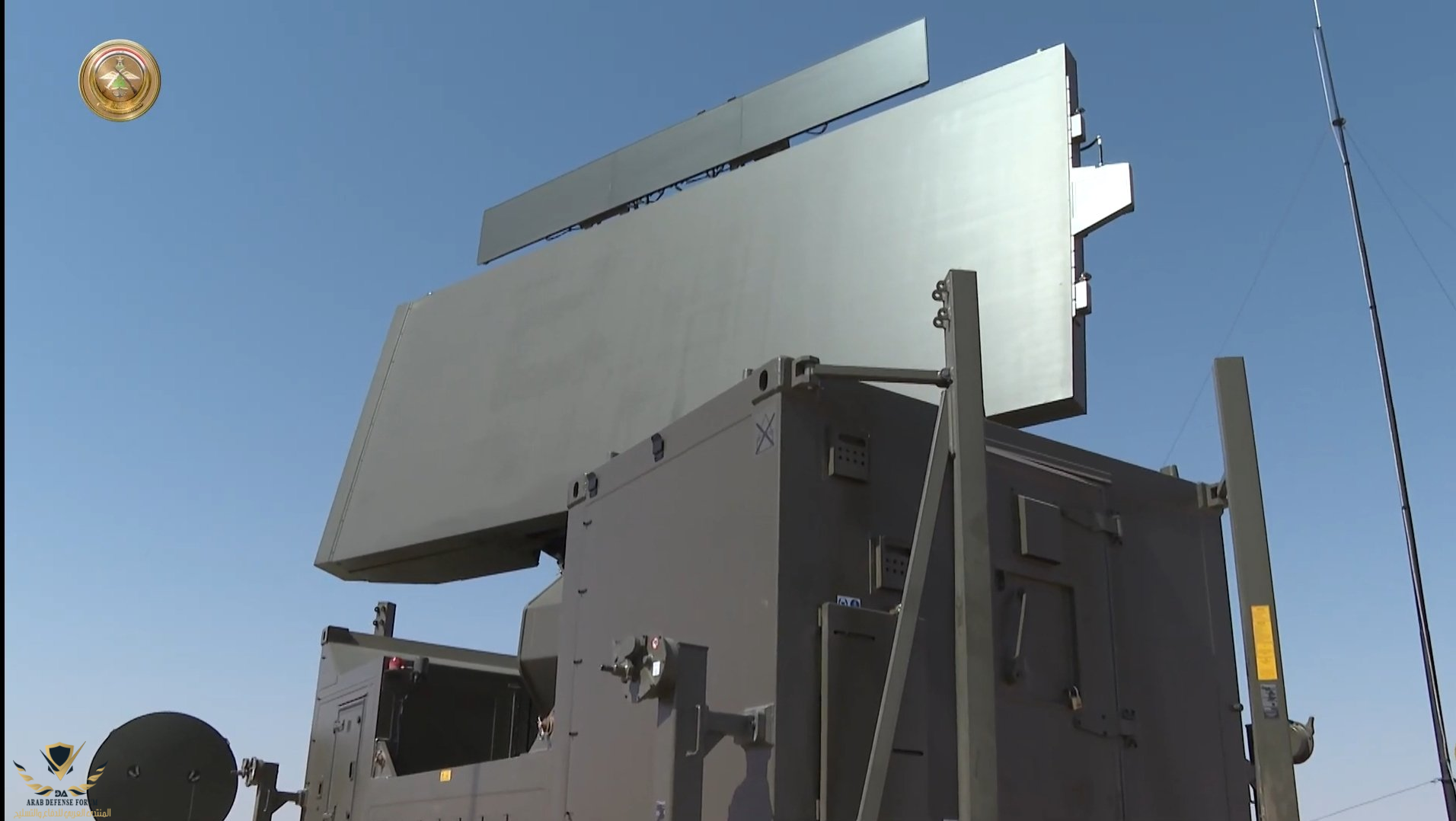

تعرف على الرادار الثوري الأقوى في فئته GM 400 الفرنسي المنضم حديثًا لشبكة الدفاع الجوي المصري


Ground master GM 400 Radar 3D هو ردار ثلاثي الأبعاد بعيد المدى يستخدم للدفاع الجوي ويمكن أن يكون ثابت أو متحرك على شاحنة ويصل مداه إلى 470 كم.

يوفر الرادار إمكانية كشف الأهداف من ارتفاعات عالية جدًا إلى ارتفاعات منخفضة جدًا ، ولديه القدرة على تتبع مجموعة كبيرة من الأهداف في وقت واحد ويكشف الطائرات التكتيكية عالية المناورة التي تحلق على ارتفاعات شاهقة ويكشف أيضًا الطائرات بدون طيار وصواريخ الكروز ويمكن إعداد النظام بواسطة طاقم مكون من أربعة أفراد في غضون 30 دقيقة ويمكن تشغيله عن بُعد ويمكن نشر النظام بسرعة على شاحنة تكتيكية 6 × 6 أو 8 × 8 ويمكن نقله بواسطة طائرة واحدة من طراز C-130 أو طائرة هليكوبتر .

الخصائص الفنية

– من فئة رادارات AESA ثلاثية الأبعاد ، بعيدة المدى

– معدل دورانه بزاوية 360 درجة هي 6 دورة في الدقيقة

– يكتشف المقاتلات بأنواعها والمروحيات وصواريخ كروز والطائرات بدون طيار والصواريخ الباليستية التكتيكية

– التغطية: 360 درجة

– نطاق الكشف: من 5 كم إلى 470 كم

– يكشف المقاتلات من على بعد 450 كم

– يكشف صواريخ الكروز من 250 كم

– أقصى معدل كشف في الارتفاع: 30.5 كم

– أقل معدل في الانخفاض: 50 متر

– مدى المنظومة في التحرك: 470 كم

– عدد الطاقم: 4 افراد

-لديه قدرة على التعرف السريع على الصديق أو العدو (IFF) مما يوفر لمراكز القيادة وقت استجابة مثالي جداً

– نظرًا لكفائته الكبيرة ومدى تطوره الهائل تم اختيار رادار GM 400 لحماية مركز غويانا للفضاء التابع لوكالة الفضاء الأوروبية ويخدم الردار في عدة دول كبرى نظرًا لدقته وتقدمه التكنولوجي الكبير.




Tayga

عضو
إنضم
فبراير 2015
المشاركات
2,129
التفاعل
5,964 36 0
المغرب ايضا وقع صفقة لشراء هذا الرادار وتسلم الرادار منذ 7 ايام تقريبا

المغرب يتسلم الرادار البعيد المدى GM400


قال موقع “فار ماروك” أنه في إطار مخطط تطوير وتجديد وسائل المراقبة والتتبع لحماية سماء المملكة، فقد توصلت وحدة الدفاع الجوي للتراب الوطني التابعة للقوات الملكية الجوية في يوليوز الماضي على رادار من نوع GM400 من شركة طاليس الأوروبية، ضمن صفقة تم توقيعها سنة 2019.

وقد دخل هذا الرادار الخدمة بالمغرب أول مرة بنسخته المعدلة GM403 بداية 2013، وقد أثبت كفاءة كبيرة في مهامه.

الرادار قادر على رصد وتتبع الأهداف الحالية والمستقبلية على مدى يمكن أي يصل إلى 500 كلم.
يوفر الرادار إمكانية كشف الأهداف من ارتفاعات عالية جدًا إلى ارتفاعات منخفضة جدًا ، ولديه القدرة على تتبع مجموعة كبيرة من الأهداف في وقت واحد ويكشف الطائرات التكتيكية عالية المناورة التي تحلق على ارتفاعات شاهقة ويكشف أيضًا الطائرات بدون طيار وصواريخ الكروز ويمكن إعداد النظام بواسطة طاقم مكون من أربعة أفراد في غضون 30 دقيقة ويمكن تشغيله عن بُعد ويمكن نشر النظام بسرعة على شاحنة تكتيكية 6 × 6 أو 8 × 8 ويمكن نقله بواسطة طائرة واحدة من طراز C-130 أو طائرة هليكوبتر .




هيرون

فَاللَّهُ خَيْرٌ حَافِظًا
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
ديسمبر 2008
المشاركات
33,834
التفاعل
182,582 3,861 0
الدولة
Saudi Arabia
الدفاع الجوي العراقي ضمن المشغلين حالياً
