هذا النظام الدفاعي الروسي هو نظام دفاعي ارض جو قصير المدى وهناك نسخة محسنة ذات مستوى متوسط تم

تطويره على عدة مراحل وهو نظام دفاعي فعال ودقيق و

هو معد لتدمير الطائرات والحوامات والصواريخ من كل الانواع بالإضافة إلى الطائرات من دون طيار

قوته تكمن في قدرته على صيد الصواريخ الجوالة ( صوريخ الكروز) مثل التوما هوك

ربما مداه قصير(كلم12) لكن سرعة صواريخه ودقتها تكفي لحماية أي منشأة من أي شيء يأتي من الجو تقريبا

هذا النظام يعود تطويره الى العهد السوفييتي دخل هذا النظام الخدمة في عام 1986 و هو ذو قدرات عالية يمكنه

حمل 8 صواريخ ذات مدي 12 كلم وارتفاع 2 كلم والصواريخ من نوع 9M330

المواصفات الفنية للنظام

طول الصاروخ الواحد 3.50 متر وسرعته 2 Mach ( الماخ = 1221 كلم/سا ، 1 ماخ = سرعة الصوت )

وزنه 167 كلغم منها 15 كلغم الشحنة المتفجرة ويمكنه

حمل شحنة تصل الى 30 كلغ اما المحرك فيعمل بالوقود الصلب

اما انظمة التسيير فيقوم بها راداران هما

رادار نوعDog Ear وهو رادار مراقبة ذو مدى 25 كلم ويمكنه متابعة 48 هدف دفعة واحدة

رادار نوعScrum Half مهمتة متابعة الهدف لتدميره مداه هو 20 كلم ويمكنه قيادة صاروخين في ان واحد

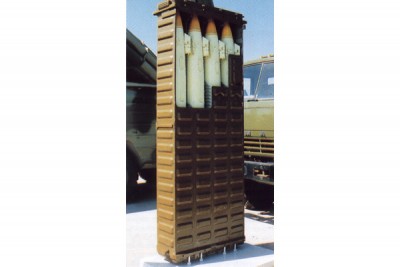

صور النظام Tor-M1

ea8fe1e536ada2f8da966dfa62c3eda9








صور لأطلاق احدي الصواريخ

ea8fe1e536ada2f8da966dfa62c3eda9

ea8fe1e536ada2f8da966dfa62c3eda9

ea8fe1e536ada2f8da966dfa62c3eda9



أتمني أن اكون وفقت
__________________
الموضوع منقول

الف شكر على الموضوع الرائع

... معروف ما هو التور ام 1 والجيل الجديد 2
فهوا من اخطر نظم الدفاع الجوى قصير المدى المتحرك المضاد لكل التهديدات الجوية على الارتفاع المنخفض وخصوصا الصواريخ المجنحة وهيا الاخطر داااااااائما فى هذا النطاق
ومصصصصصصصر حصولها على هذا النظام ليس من فراغ فهوا اثبت كفائة عالية فى العمليات وبكل تأكيد اضافة رائعة لقوات الدفاع الجوى المصرية حماة السماء
انا اشتم راااااااااائحة البيئة العسكرية المصرية فى هذه الصور والله اعلم

ea8fe1e536ada2f8da966dfa62c3eda9

ea8fe1e536ada2f8da966dfa62c3eda9

ea8fe1e536ada2f8da966dfa62c3eda9



هذه الصورة هدية مني للموضوع..على فكرة هذا التصميم إله ذكريات رائعة وهو حقبة من حفترة حياتي أقدمها للموضوع​

التعديل الأخير بواسطة المشرف:
موضوع غني مشكورعلى هذه المعلومات الغنية واتمنى ان تكثر من هذه المعلومات

اليوم فى عرض عسكرى اذاعة التلفزيون المصرى وحضرة حسنى مبارك والقذافى

اظن ان هناك نظام شبية جدا بة فهل دخل فعلا الخدمة فى مصر

اليوم فى عرض عسكرى اذاعة التلفزيون المصرى وحضرة حسنى مبارك والقذافى

اظن ان هناك نظام شبية جدا بة فهل دخل فعلا الخدمة فى مصر

هات الصور ياعمنا .......................ونشكرك

نظام دفاعي رهيب وخاصه النسخ الاحدث

شكرا اخي النسر العربي على الموضوع

التور ام لم يظهر في العرض في التليفزيون المصري

شكرا لكم شباب على المرور
بارك الله فيكم

مشكـــــــــــــــــــــــــــــــــــــــــــــــــــور على الموضوع

شكرا على الموضوع الغني بالصور
النظام قادر حتى على الاطلاق في حالة الحركة و يستطيع العمل في بيئة مشوشة
