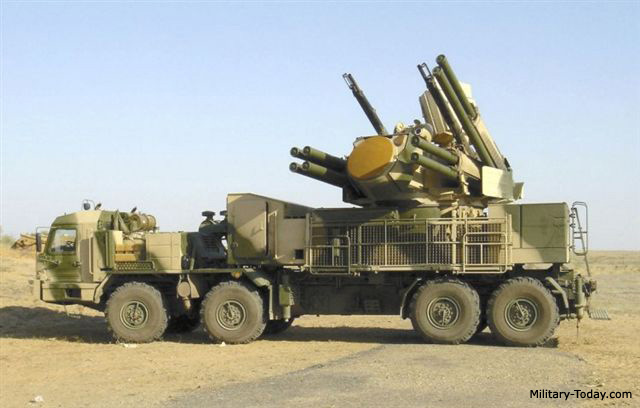

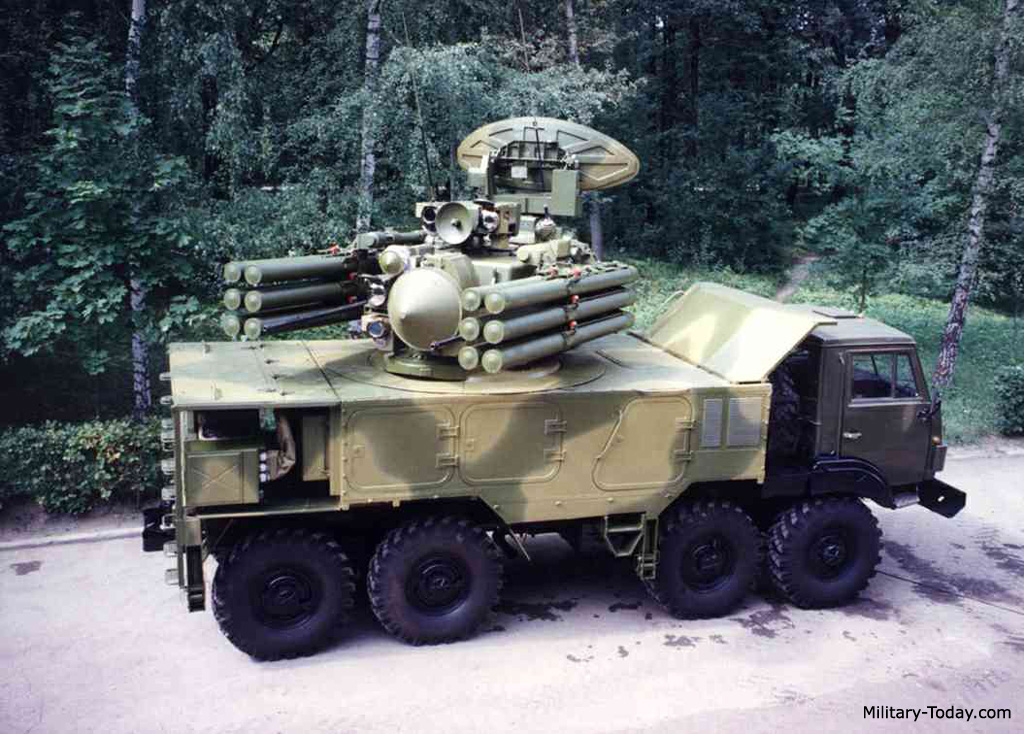

هو نظام دفاع جوى قصير المدى بتسمية الناتو SA-22 تم تصميمه لحماية الأهداف العسكرية والمدنية الإستراتيجية وفى الاساس تمت صناعته لتلبية احتياجات الجيش الروسى؛ يمكن للنظام التصدى لعدة اهداف جوية مثل الطائرات والمروحيات والصواريخ الباليستية والقنابل الموجهة يدعى أيضاً صانعى النظام انه قادر على التصدى للطائرات الشبحية مثل F-117 و F22 .



تم الكشف عن النظام أول مرة فى عام 1995 ليدخل الخدمة فى الفترة بين عامى 2007-2008 وبحلول عام2010 كان قد تسلمت قوات الدفاع الجوى الروسى 10 منظومات؛ تم تصدير المنظومة إلى الجزائر والعراق وسوريا والإمارات العربية المتحدة.

يعتمد Pantsyr-S1 فى اساسه على نظام Tunguska المجنزر مع بعض التطوويرات ويحمل 12 صاروخ ارض جو.

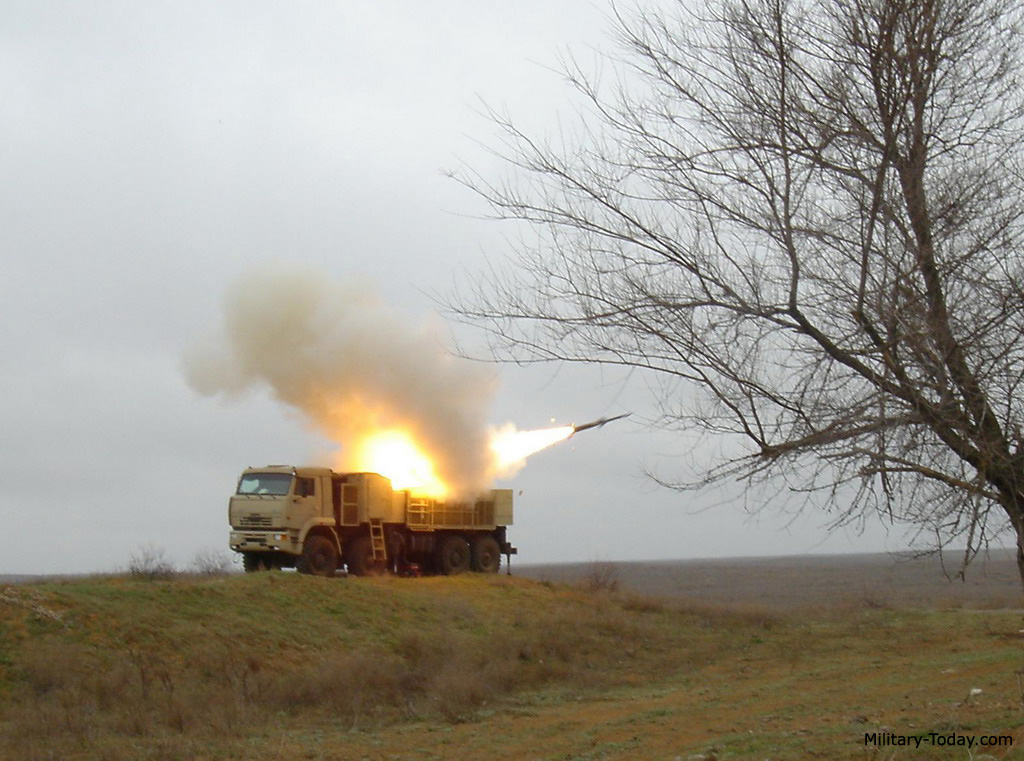

57E6 هو صاروخ المنظومة ولديه مرحلتان ويعمل بالوقود الصلب تصل سرعته القصوى إلى حوالى 1000 متر / الثانية (3 ماخ)؛ مدى الصاروخ الأقصى يبلغ حوالى 20 كم والمدى الأدنى 1 كم والإرتفاع الأقصى 8 كم.



يبلغ طول الصاروخ 3.2 متر وقطره 0.17 متر ووزنه 74.5 كجم اما وزن الرأس الحربى حوالى 20 كجم.

يمتلك Pantsyr-S1 بندقية مزودجة عيار 30 ملم ويمكنها إطلاق 5000 طلقة بالدقيقة وتحمل حوالى 1400 طلقة من العيار المذكور ويصل مدى المدفع إلى 4 كم ويمكن للمدفع التعامل مع الهدف إذا كان فى نطاق ارتفاع 3 كم كما يمكنه الدوران بدرجة 360 درجة وتبلغ وزن القذيفة 0.39 كجم.



السيارة التى تحمل النظام غير قادرة على الإطلاق إلا بعد ان يتم رفعها على 4 اعمدة ثابتة فى الارض وتصل نسبة إصابة الهدف من 60 % إلى 80 % على حسب نوع الهدف والظروف المحيطة؛ لدى المنظومة ايضا قدرة محدودة على التصدى للأهداف الأرضية.

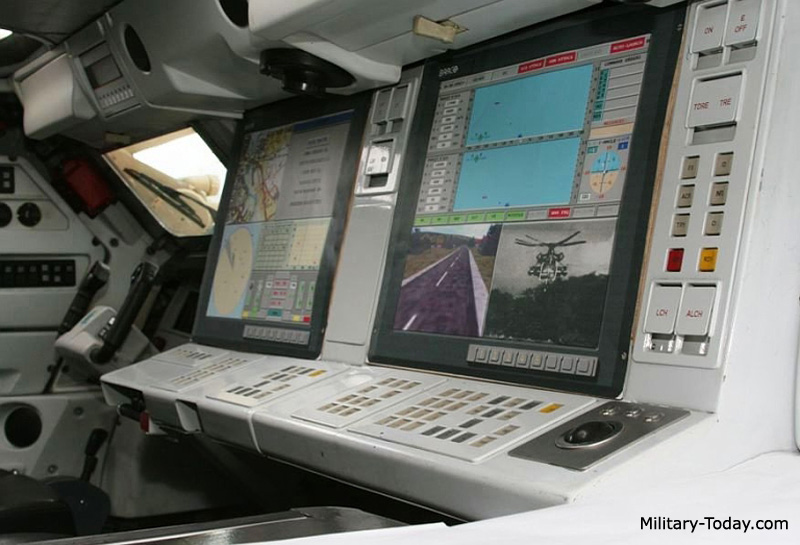

Pantsyr يمكنه كشف ورصد الأهداف فى حدود 30 كم ويبدأ فى تتبعها والإستعداد للتعامل من 24 كم؛ يتمتع بنظام تصوير حرارى ويمكنه التعامل مع هدفين فى نفس الوقت ويتتبع 12 هدف خلال دقيقة واحدة ولديه قدرة عالية على التشويش.






يحتاج Pantsyr-S1 إلى 3 دقائق فقط حتى يكون جاهز للتصدى للأهداف المعادية وتبلغ سرعة رد فعله من 6:5 ثوانى ؛ الطاقم مكون من 3 اشخاص (القائد،المشغل،السائق).

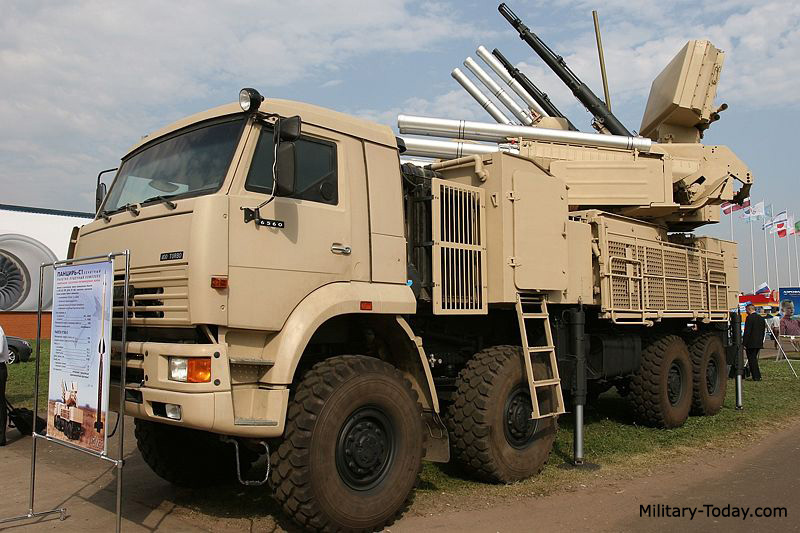

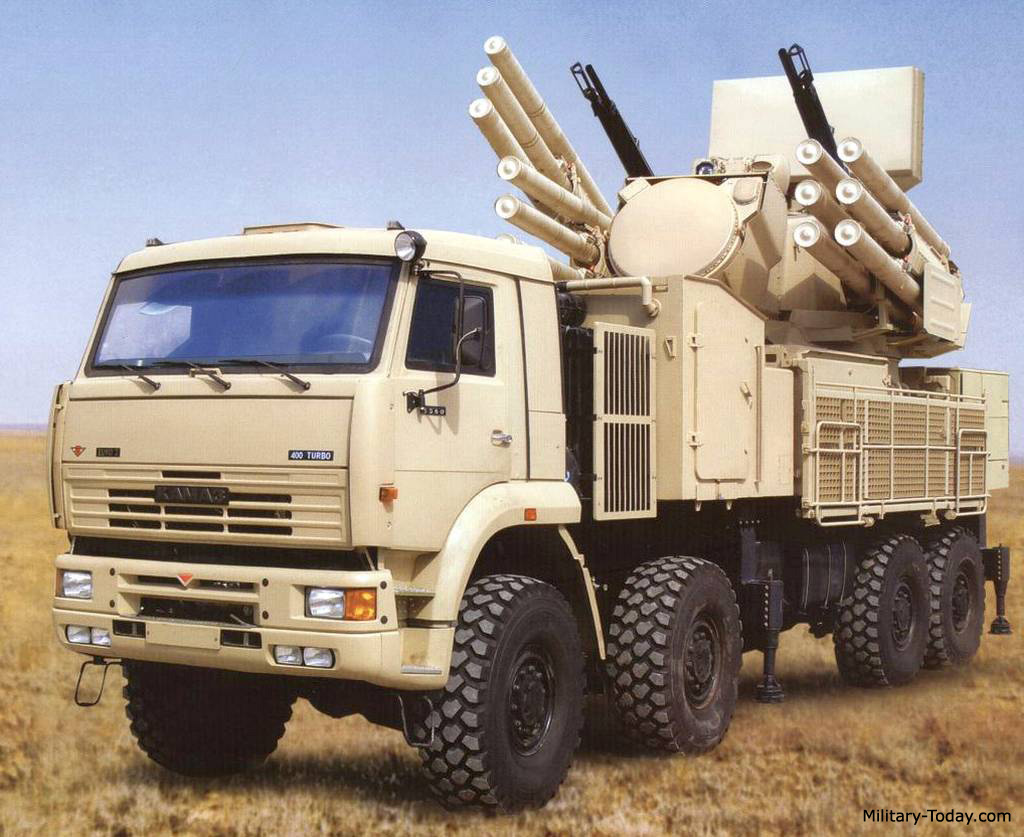

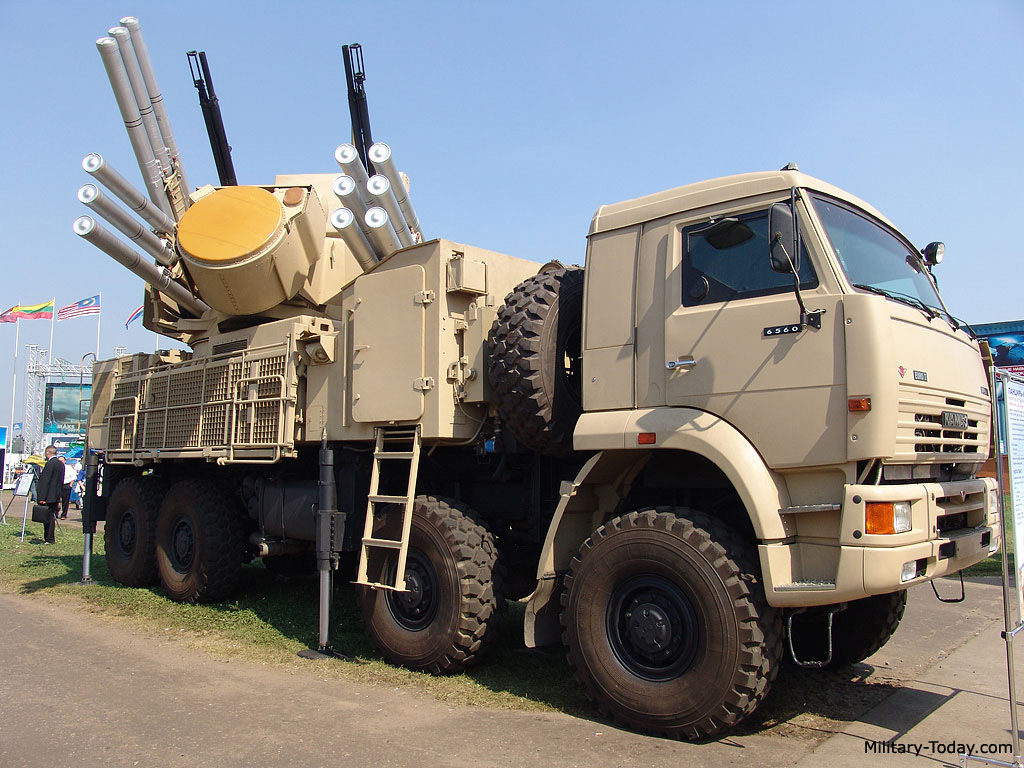

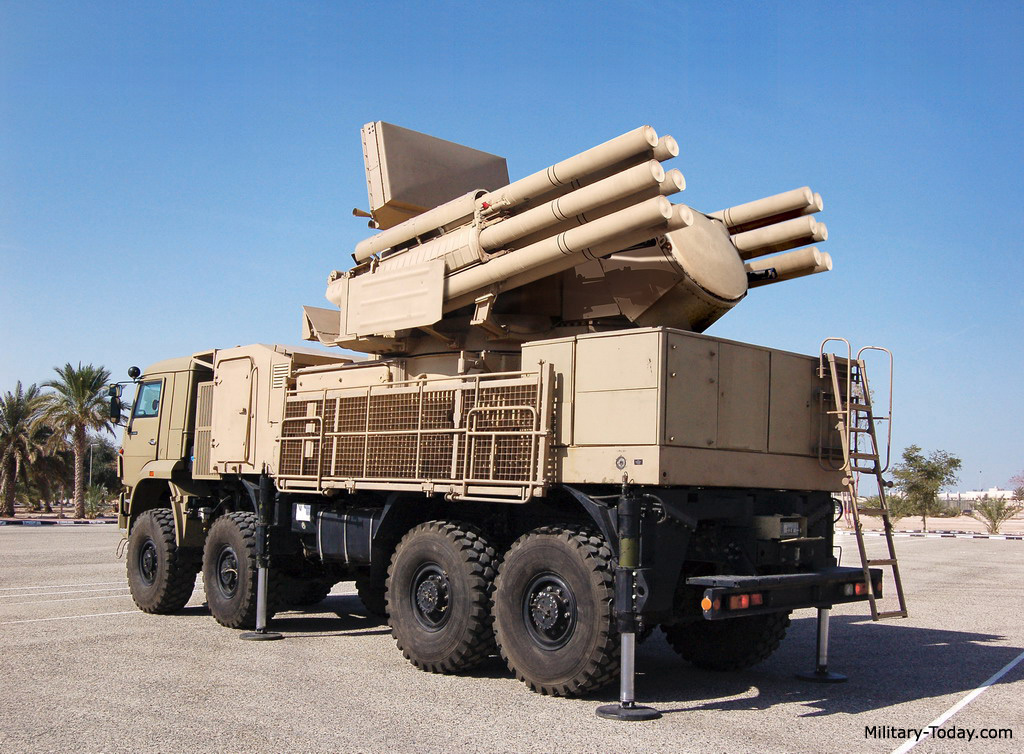

الشاحنة الحاملة للمنظومة هى KamAZ-6560 8x8 لديها محرك ديزل بقوة 400 حصان تبلغ سرعتها 90 كم / الساعة والمدى 800 كم تقريبا؛ مزودة بنظام ضغط الهواء المركزى فى الإطارات حيث يمكنها ضبط ضغط الهواء على حسب المنطقة الجغرافية وإذا تم ثقب احدى الاطارات يمكنها الإبتعاد عن ميدان المعركة ولا يسبب لها عجزاً.


يمكن ان توضع المنظومة على القطع البحرية والسفن لحمايتها من الأهداف المعادية.



البطارية الواحدة تتضمن من 3 إلى 5 وحدات ويمكن لأى عربة منهم ان ترسل بيانات التهديف إلى باقى العربات.





Pantsyr-SM هو نظام مُحسن من Pantsyr-S1 يتوقع ان يدخل الخدمة مع الجيش الروسى فى عام 2015.

نظام رائع جدا وبسيط وفعال

وتقييم على مواضيعك المتميزة
النظام فعلا متميز جدا ويتميز برد فعل سريع وننتظر التقدم فى نظام Pantsyr-SM المتوقع دخوله فى الخدمة عام 2015

وشكرا لك اخى الراية منك اتعلم

موضوع رائع وانا معجب بالبانتسير

لكن هالجمله اضحكتني
يدعى أيضاً صانعى النظام انه قادر على التصدى للطائرات الشبحية مثل F-117 و F22

ايييه خير ان شاء الله:)

نظام جبار ورائع
يحرم الاجواء على العدو فى حالة اى اشتباك برى على الارض

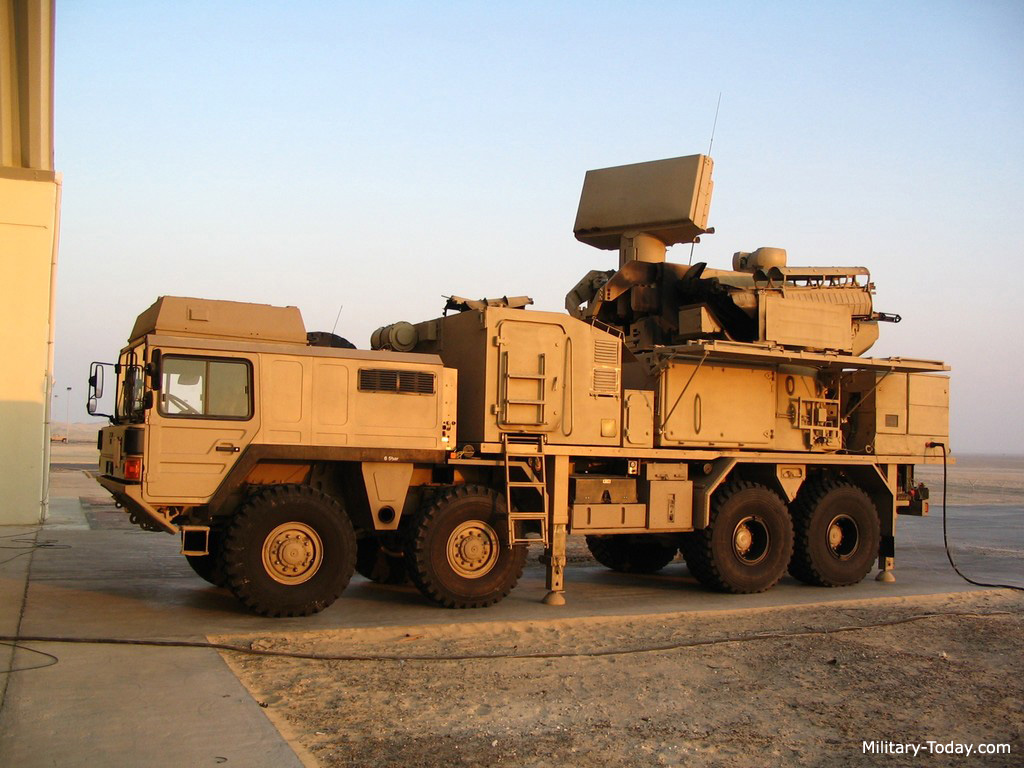

شكرا إلى جانب شاحنة kamaz يمكن حمل النظام على شاحنة MAN SX45 8x8 بقوة 440 حصان

نظام رائع و قوي و هناك انباء تؤكد تسلم الاردن لهذا النظام بعدد يتراوح بين 50-75 وحدة

موضوع رائع وانا معجب بالبانتسير

لكن هالجمله اضحكتني
يدعى أيضاً صانعى النظام انه قادر على التصدى للطائرات الشبحية مثل F-117 و F22

ايييه خير ان شاء الله:)

لا اعتقد ان صاحب النظام من ادعى هذا على الاغلب صاحب الموقع والمحليلن لزيادة الاثارة وشد الانتباه للمنظومة ..... على اي هو مخصص بدرجة الاولى لتصدي للمروحيات والطائرات بدون طيار و صواريخ كروز و اسلحة PGM وطائرات المحلقة على ارتفاعات منخفضة ....اما اهم تطوير سنراه في نسخة SM المطورة كما هو متوقع باختصار :

1_ النظام سيركب على شاحنات كماز تايفون الحديثة 2_ النظام سيجهز برادر مسح الكتروني aesa للكشف والتعقب والاشتباك_عدد الصواريخ المحمولة في المنظومة الواحدة سيتضاعف من 12 الى 32 صاروخ _النظام سيتسخدم صواريخ هيرمس المستقبلية الى جانب الصواريخ المستخدمة حاليا 95YA6 و57E6 _


النظام سيتحول الى مجمع متكامل او منظومة متكاملة خيث سيتم اضافة ردار كشف وتحديد الاهداف من نوع 1RL123 لزيادة مدى كشف المنظومة لمدى 130 كلم ضد هدف ب1m2 _ سيتم اضافة نظام قيادة وسيطرة وتحكم رقمي لتحكم بكتيبة كاملة من انظمة بانتسير النظام يمنح التخطيط الرقمي لادراة المعركة _سيتم ايضا اضافة نظام تعديل وموزانة البيانات الردارية والكهروبصرية المدمج مع نظام القيادة والسيطرة طبعا زائد منظومات الدعم القاعدية subunits support vehicles كمنظومات الصيانة و تحميل الذخيرة ,,,,,,طبعا معظم هذه المنظومات موجودة حاليا ويتم ادخالها الخدمة وتجربتها مع منظومة البانتسير الحالية لكنها ستكون منظومات اساسية في النسخة SM

















هل هذا النظام يملكه نظام بشار الاسد ام لا؟
انا كنت اعتقد ان روسيا سلمته للنظام السوري ، لكن في ويكيبديا يقول انه في مرحلة الانتاج ومن بعد سيتم تسليمه .

هل هذا النظام يملكه نظام بشار الاسد ام لا؟
انا كنت اعتقد ان روسيا سلمته للنظام السوري ، لكن في ويكيبديا يقول انه في مرحلة الانتاج ومن بعد سيتم تسليمه .

روسيا سلمت فعلا البانتسير لسوريا

و هذه صور للنظام بسوريا







روسيا سلمت فعلا البانتسير لسوريا

و هذه صور للنظام بسوريا






يعني ان كلام بشار صحيح الطائرات الاسرائيلية تسللت في الظلام وتحت خط الردادر هههه
الكل يشهد بقوة هذا النظام والصهاينة تخطوه اكثر من مرة ،ملاعين .

اتمنى ان يكون الخطأ في جيش الاسد وليس في هذا النظام ، اذا كان الصهاينة قادرين على تخطي هذا النظام الروسي القوي فما بالك بالانظة الغير الروسية.

حقيقية نظام سفاح لطائرات العامودية والطائرات على أرتفاع منخفض كنت أتمنى أن تحصل علية السعودية أسوة بمصر والإمارات والجزائر ولكن قل حماسي بعد أن علمت أن نظام الأسد أقتناه وقل أكثر حينما أرى طائرات الصهاينة تصول وتجول أمامة في سوريا .

● ألم تقتني الجزائر نظام pantsir_s1 بaesa!?والذي هو التطوير SM?!



التعديل الأخير:
حقيقية نظام سفاح لطائرات العامودية والطائرات على أرتفاع منخفض كنت أتمنى أن تحصل علية السعودية أسوة بمصر والإمارات والجزائر ولكن قل حماسي بعد أن علمت أن نظام الأسد أقتناه وقل أكثر حينما أرى طائرات الصهاينة تصول وتجول أمامة في سوريا .


لا تخلط يا اخي بين قوة السلاح و قوة اتخاد القرار بالرد

فرق بين انك لا تريد الرد على الهجوم و بين انك لا تقدر على الرد ++ الطائرات الاسرائيلية تقصف من اماكن بعيدة حيث يصعب لمنظومة قصيرة المدى رصدها ++ منظومة البانتسير مخصصة لحماية منظومات الدفاعية البعيدة المدى و حماية المنشات الحيوية و في حالة سوريا يجب عليها امتلاك منظومة دفاعية بعيدة المدى مثل الاس300
