Cage Armor او الدرع القفصى
من ضمن ترتيبات الحماية والوقاية الأخرى المستخدمة في الوقت الحاضر من قبل العربات المدرعة ، ما يطلق عليه Cage armor أو "الدرع القفصي" (أو درع القضبان bar armor) مصمم خصيصاً لحماية العربات الحاملة له من هجمات القذائف المضادة للدبابات المطلقة من الكتف ، أمثال السلسلة RPG . فكرة عمل هذا الدرع تكمن بوضع شبكة فولاذية مقساة حول العربة التي تعرقل رأس الشحنة المشكلة الحربي ، من قبل إما حشرها وسحقها ، لمنع حدوث انفجار مثالي ، أو بإتلاف آلية صمام التفجير fuzing . في حرب فيتنام ، جرى استخدامه هذا النمط الوقائي على جوانب قوارب الدورية النهرية الأمريكية ، ففي العام 1966 جرى ملائمة درع القضبان لأول مرة إلى مراكب الهجوم النهرية ، حيث اشتمل النظام على قضبان فولاذية عمودية بسماكة 17 ملم تبتعد عن بعضها البعض لمسافة 75 ملم ، ثبتت هذه إلى مساند الركوب على جانبي الهيكل والتراكيب الفوقية . وعندما تضرب الرؤوس الحربية لمقذوفات RPG إحدى القضبان فإنها تنفجر بعيداً لمسافة كافية تبلغ 30-45 سم عن الهيكل لمنع الاختراق . أما إذا كانت الإصابة في المنطقة الفاصلة بين القضبان ، فإن اصطدام هيكل الرأس الحربي سيحطم نظام التفجير piezoelectric في الرأس الحربي ويحول دون إتمام الاختراق .
وضمن نفس المبدأ ، استخدمت أسلاك التسييج Wire fencing أيضاً على بعض أنواع العربات المدرعة خفيفة التدريع ، مثل ناقلة الجنود M113 ، لهزيمة ودحر مقذوفات RPG . لقد شوهدت بعض أنماط الدرع القفصي بعد ملائمتها للعربات المدرعة من طراز Stryker في العراق وأفغانستان . ورغم أن هذا الترتيب تسبب في بعض الزيادة لعامل الوزن بالإضافة لمشاكل نسبية في قدرة المناورة ، إلا أنه أثبت قدرته على توفير مستويات جيدة من الحماية ، فعلى سبيل المثال تحملت كتيبة العربة Stryker الثانية في العراق أكثر من 250 هجمة بقذائف RPG خلال ستة شهور مع عدد 70 إصابة مباشرة مؤكدة ، رغم ذلك لم يسجل اختراق أي عربة منها . وبالنسبة لدبابات المعركة الرئيسة ، فقد شوهد ترتيب الدرع القفصي على بعض الدبابات ، مثل Leopard 2A6 الألمانية في أفغانستان ، وكذلك بعض دبابات T-62 في جورجيا .
لكن بقيت المشكلة هى عدم صلاحية الدرع فى الحروب المفتوحة وانه لن يصمد طويلا فى وجه قذائف الدبابات او قذائف R.P.G 29 على وجه الاخص
ار بي جي – 29هو قاذف صاروخى انبوبي الشكل مصمم ليتم حمله واستخدامه عن طريق فرد واحد. يركب على قمة القاذف جهاز التصويب الانبوب أو جهاز الرؤية الليلية المناسب. يتوفر للقاذف نوعين من المقذوفات الأولى PG-29V وهي عبارة عن مقذوفة حشوة جوفاء مزدوجة للتعامل مع الدروع المتفجرة النشطة (EAR). والثانية هي TBG-29V القذيفة الحرارية المضادة للأفراد. لايعمل محرك الصاروخ قبل مغادرته للقاذف حماية للرامي من الاحتراق. وبمجرد خروج الصاروخ من القاذف تنفرد ثمانية زعانف لتحافظ على ثبات واتزان الصاروخ في الهواء. والصاروخ ذو رأس قوية للغاية فقد أفادت بعض التقارير عن إصابة الدبابات الروسية من نوعى T80 و T90 أثناء التجارب وهو مافشلت فيه القذائف الفرنسية من نفس العيار. وقد اعلنت صحيفة هآرتس الإسرائيلية بأن معظم إصابات الميركافا التي حدثت في شهرى يوليو وأغسطس من عام 2006 في الاشتباكات مع حزب الله في لبنان تمت بهذا القاذف المتطور والذي وصل من روسيا عن طريق سوريا إلى مقاتلى حزب الله. وقد نفى متحدث باسم وزارة الخارجية الروسية هذه المزاعم في 10 أغسطس 2006.اليوم في تاريخ 2009/1/4 استطاع اعضاء كتائب عز الدين القسام الذراع العسكري لحركة حماس باستخدام هذا السلاح لتدمير دبابه صهيونيه من طراز ميركافا

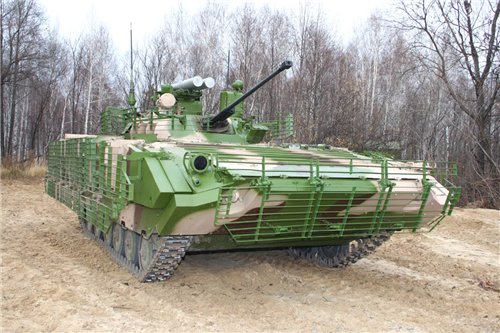

الدرع مستخدم على المدرعة bmp-2

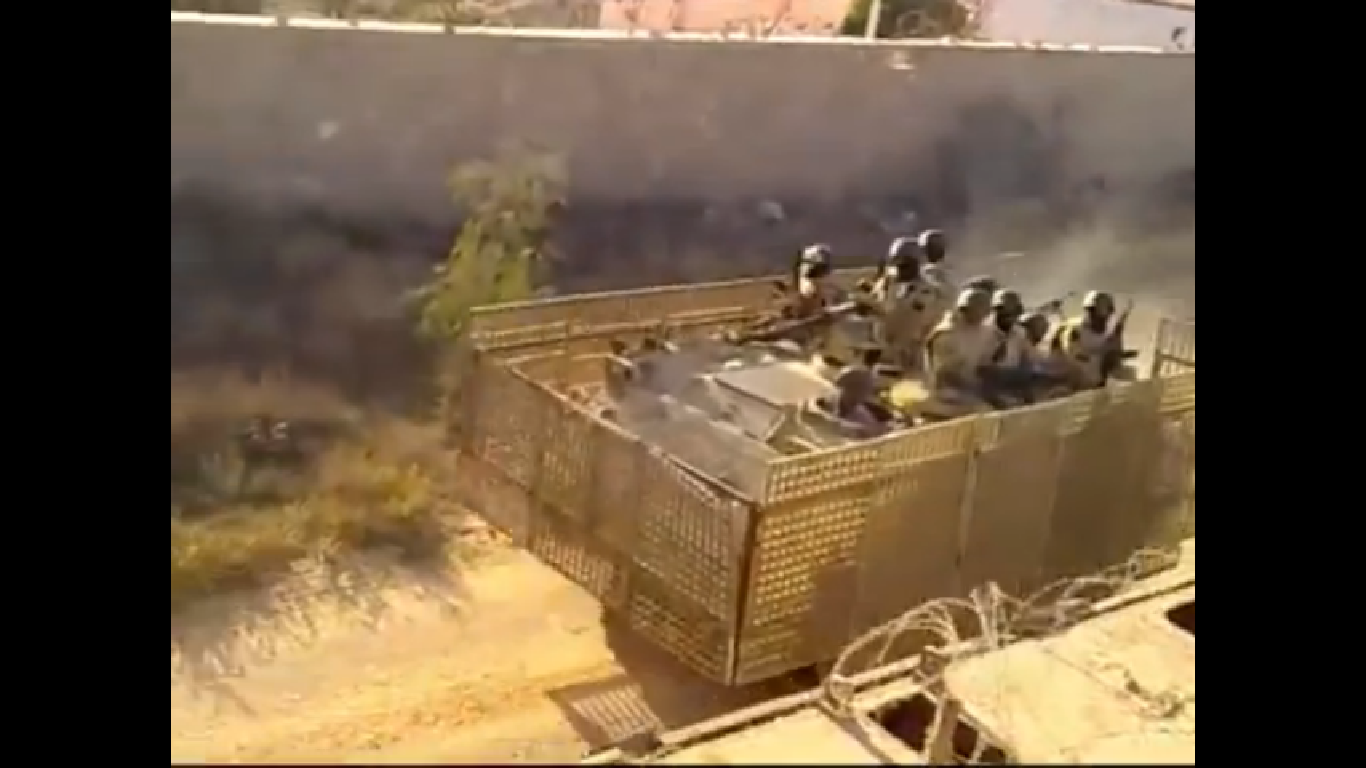

الدرع على مدرعة مصرية كانت على الخط الأول مع حدود قطاع غزة

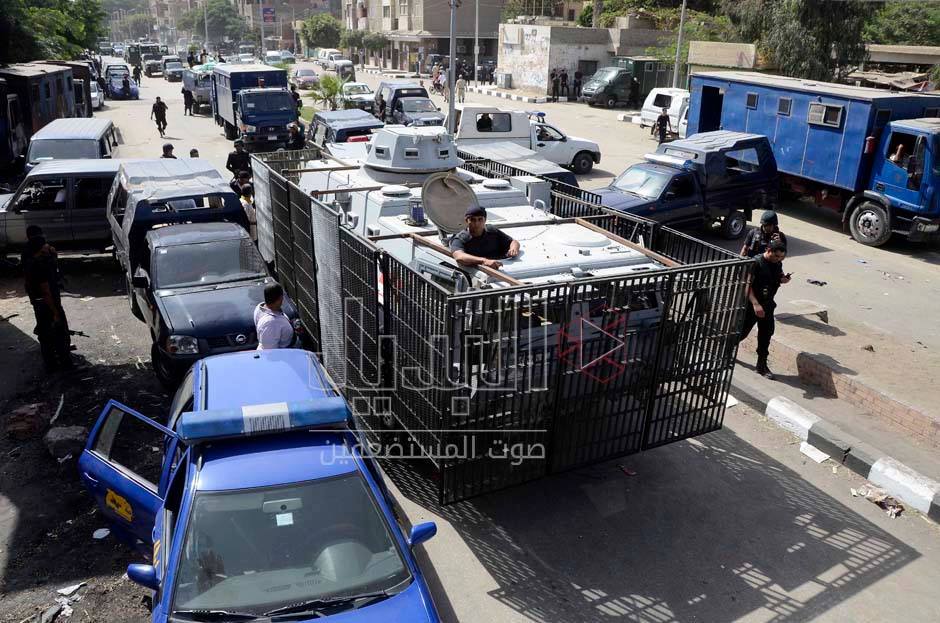

الدرع على مدرعات فهد تابعة للداخلية المصرية

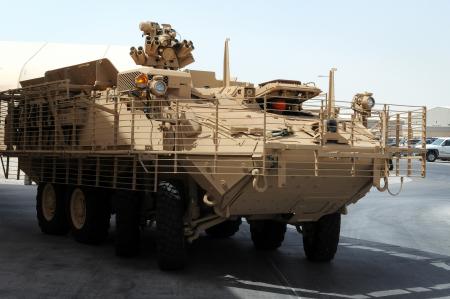

الدرع على المدرعة سترايكر الأمريكية
جزء من الموضوع منقول من احد المنتديات
