فيسبي هو أحدث فئة فئة كورفيت بتكنولوجيا الشبحية التي يتعين اعتمادها من قبل البحرية السويدية
التصميم جاء بواسطة Swedish Defence Materiel Administration FMV
تم اطلاق اول قطعة فى 2000 وتم انتاج 5 قطع للبحرية السويدية
هم
HSwMS Visby
HSwMS Helsingborg
HSwMS Härnösand
HSwMS Nyköping
HSwMS Karlstad

التسليح
1 × Bofors 57 mm Mk3


8 × RBS15 Mk2 AShM
Fire-and-forget anti-ship and land attack



4 × 400 mm torpedo launchers for Type 45 torpedoes


Mines and depth charges
images


Provision for but not fitted with 2 × 6 127 mm ALECTO
anti-submarine rocket launchers
(cancelled)


8 × Umkhonto SAM
(cancelled)

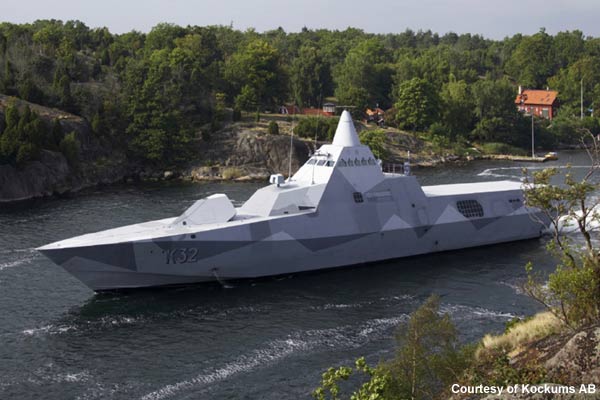

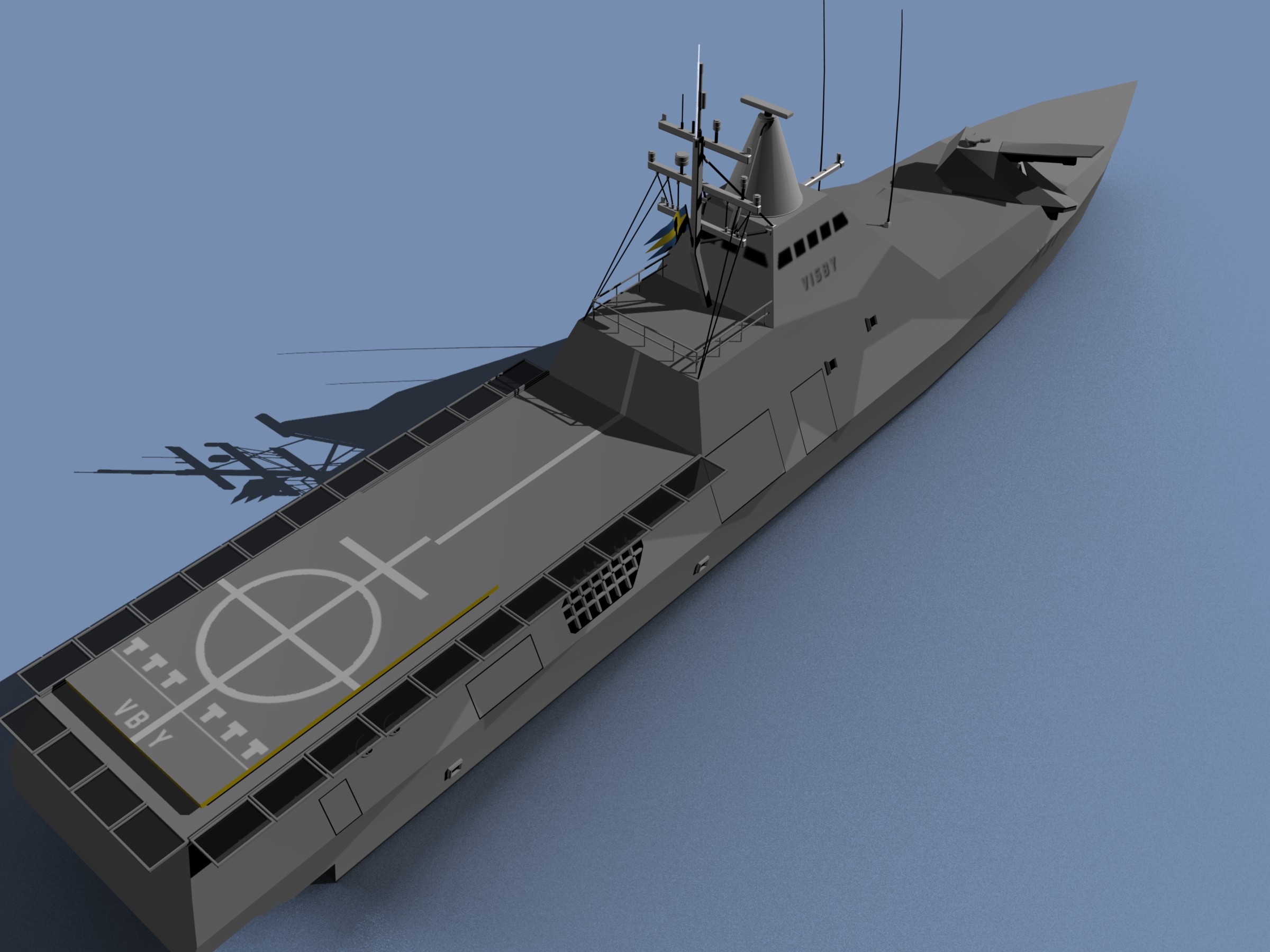

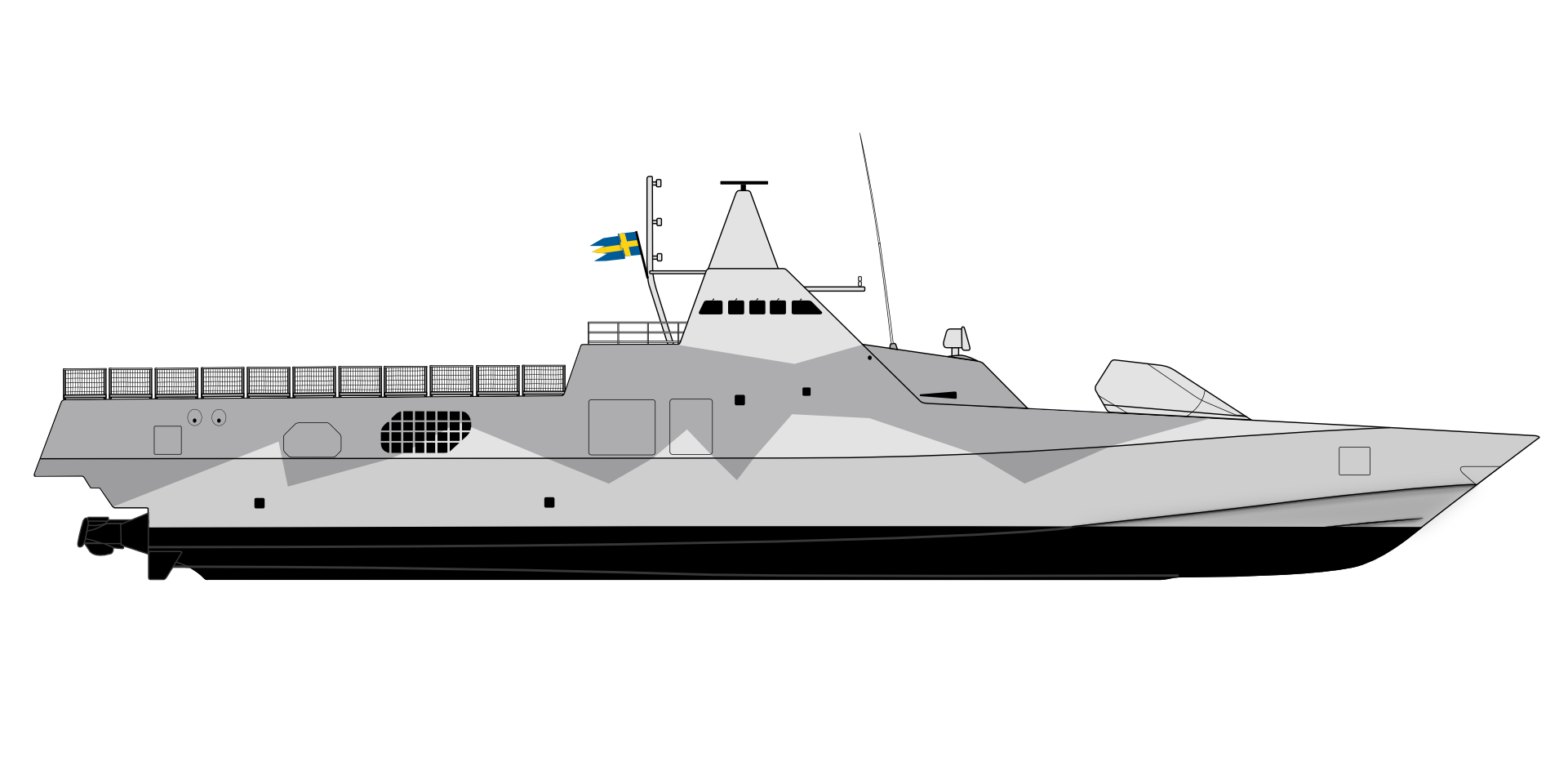

بعض صور الكورفيت



attachment.php





كورفيت رائع فعلا
ممكن معلومات عن الصواريخ سطح سطح التى يحملها
ولماذا مكتوب تحت صواريخ المضادة للطيران cancelled؟

ولماذا مكتوب تحت صواريخ المضادة للطيران cancelled؟
مخصص لها المساحة ولكن غير مدمجة، ايضا صواريخ مضادة للغواصات ( 127 mm ALECTO)

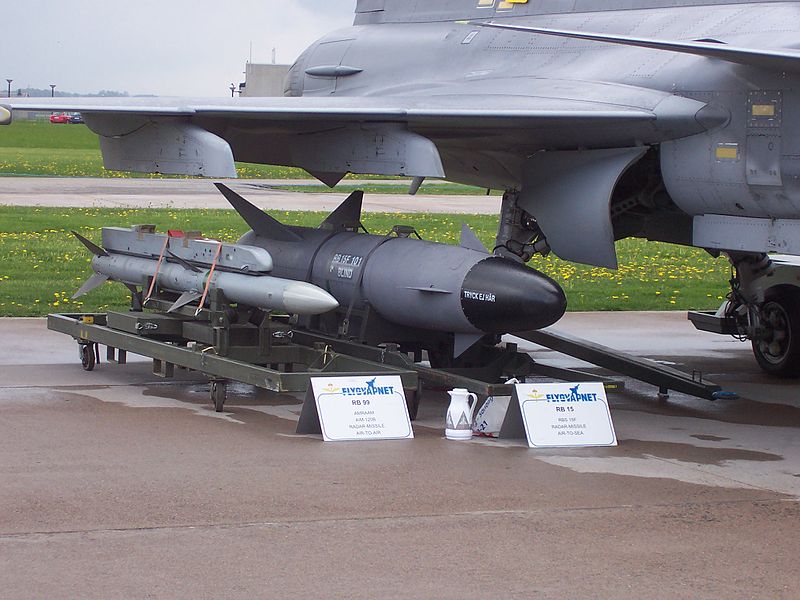

صواريخ السطح هي من العائلة RBS-15
صاروخ سويدى دخلت الخدمة اول نسخة منه كانت عام 1985 ويعمل بطريقة أطلق وانس
الوزن 800 كيلو جرام، الطول 4.33م والعرض 50سم
الرءس المتفجر 200 ك ج
المدى 250 ك م
محرك تيربو جيت
يذهب لهدفه محاذي لسطح البحر sea skimming
يوجه راداري وعن طريق الجي بي اس
يمكن اطلاقه من السفن والطائرات والقواعد الثابتة


كورفيت رااائع جداا جداا جداا ومن كل النوااحي

استغرب لمأذاا لم تدخله أي دولة خليجية الخدمة

اتمنى عندماا تخرج الزوارق طراز ظفار من الخدمة ان تستبدل بهذاا الجباار

لكن تبلغ

ازاحته ؟؟
طوله؟؟
سرعته القصوى ؟؟
مدااه ؟؟

ومنظومة الدفاع الجوي الموجودة فيه

ومنظومة الدفاع الجوي الموجودة فيه

فى النسخة السويدية تم التخلي عن نظام سام للدفاع الجوي


التعديل الأخير:
اذن هوو بدوون دفااع جووي ؟؟

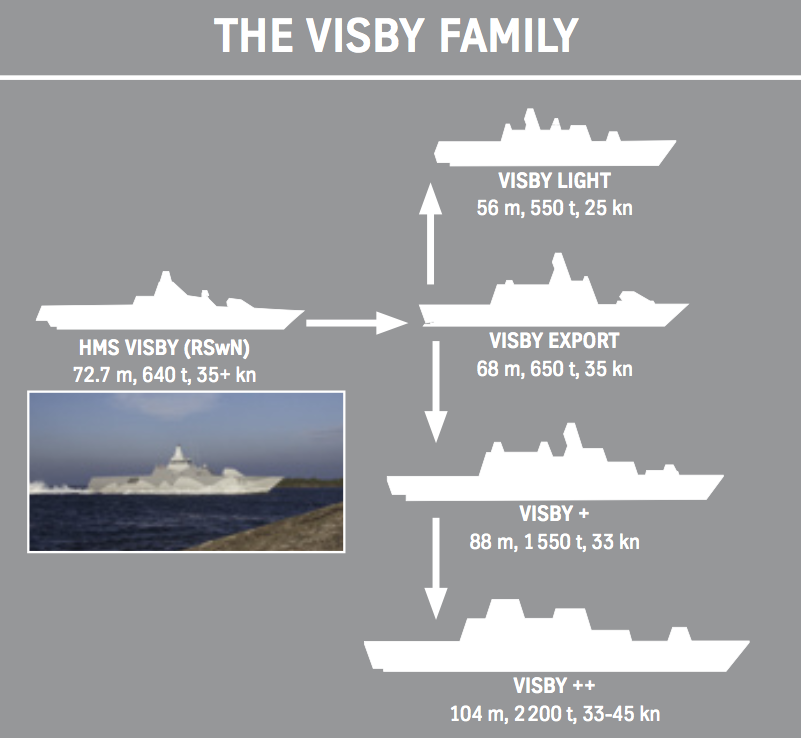

للاسف نعم واضفت لك صورة فيها افصيل الطول والازاحة، وحتى يدون فلانكس، وتم الاستغناء ايضا عن الصورايخ المضادة للغواصات واصبح لا يحمل سوي سطح سطح وتوربيدات والغام فقط، اعتقد ان الكورفيت امبسادور يتغلب عليه بل يتفوق

Visby Sınıfı Korvet


فيسبي كورفيت من فئة الطرادات



الازاحة : 640 طن



الطول : 72 م



العرض : 10 م



السرعة : 65 كم يالساعة



المدى : 2500 كم















من أحدث الطرادات الشبح






بدون دفاع جوى الان هو هدف سهل لاى عدو
الحرب البحرية الحديثة الشاملة تقوم على مبدأ التخصص
و ليس من المفروض أن كل زورق و كل سفينة تكون مجهزة بدفاع جوي و بحري و دفاع ضد الغواصات
كل قطعة من الأسطول مكلفة بمهام مختلفة بحسب قدراتها و تسليحيها

التعديل الأخير بواسطة المشرف:
الحرب البحرية الحديثة الشاملة تقوم على مبدأ التخصص
و ليس من المفروض أن كل زورق و كل سفينة تكون مجهزة بدفاع جوي و بحري و دفاع ضد الغواصات
كل قطعة من الأسطول مكلفة بمهام مختلفة بحسب إمكانيتها و تسليحيها
جميل بس هذا يعنى ان لا يتحرك الا ضمن اسطول متكامل وليس وحده

جميل بس هذا يعنى ان لا يتحرك الا ضمن اسطول متكامل وليس وحده
صح كلامك هناك سفن مًصممة للعمل بشكل منفرد أو ضمن الأسطول
مثلاً حاملة الطائرات و هي أكبر سفينة حربية على الاطلاق
لا يمكنها العمل بشكل منفرد و مُصممة للعمل ضمن الأسطول
و السفن الصغيرة الغير مجهزة بدفاع جوي تستفيد من نظام الدفاع الجوي للدولة
اذا كانت قريبة

و تسفيد من نظام الدفاع الجوي للأسطول اذا كانت في عرض البحر

التعديل الأخير بواسطة المشرف:

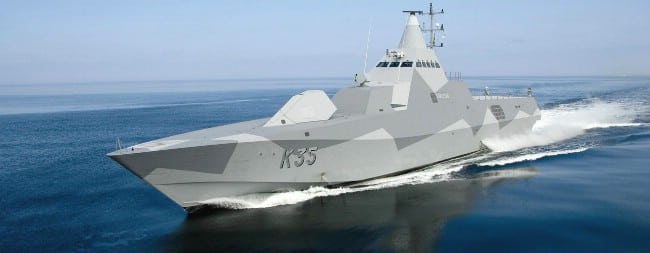

هذا ما ادعوه بـ Stealth



الشكل الماسيّ .. زوايا لحرف الشعاع الراداري ( حتى على مستوى المدفع الرئيس )

قطعة حربية رائعة

بخصوص الدفاع الجوي

Missiles

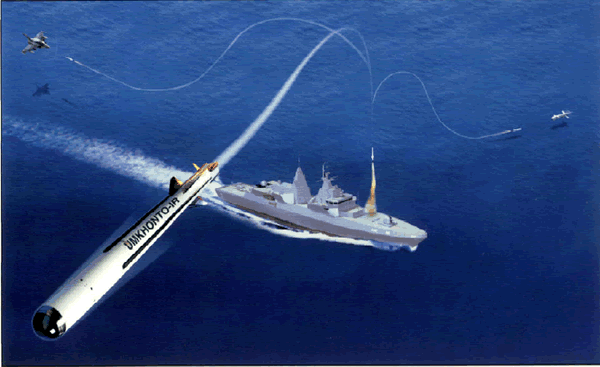

Visby vessels were not initially fitted with an air defence missile system, but could later be equipped with one. It has been reported that the Swedish government has selected the Umkhonto surface-to-air missile system, produced by Denel of South Africa. Umkhonto has infrared guidance, range of 12km and ceiling of 10,000m. The system is capable of engaging up to eight targets.

مبدئيا .. فيسبي غير مزودة بدفاع جوي .. ولكن يمكن لاحقا تزويدها بواحد , ورد ان الحكومة السويدية اختارت صواريخ الدفاع الجوي الجنوب افريقية ( امخونتو ) ..ولكن قرأت انه تم الغاء ذلك ..

الامخونتو لديه مدى 12 كم وارتفاع 10,000 قدم ويمكن له الاشتباك بعدد 8 اهداف


Visby class corvette

الكورفيت الشبحى السويدى



صمم خصيصا للقوات البحرية السويدية عبر الشركة Kockums
بدات صناعته عام ١٩٩٦

تم بناء خمس قطع منه لصالح البحرية السويدية

الكورفيتات الاربعة الاولى، مخصصة للحروب ضد الغواصات و الالغام البحرية، ام الكورفيت الاخير فمهته الاساسية مهاجمة سفن السطح

يمكنه حمل مروحية من طراز

AgustaWestland A109M التى اختارتها البحرية السويدية


التصميم

استخدم فى صناعته مواد

تضم متعدد كلوريد الفينيل، الياف الكربون



التصميم للكورفيت
اعطاه بصمة رادارية وحرارية منخفضة


رادار التحكم في القتال من نوع SaabTech CEROS 200

نظام التحكم و السيطرة و الاتصال المعروف ب CETRIS C3

التسليح

زود الكورفيت بمدفع متعدد المهام من نوع Bofors 57 mm Mk 3 عيار 57 ملم، مزود بنظام تلقيم آلي


الصاروخ المضادللسفن السويدى RBS-15 ذات مدى ٢٠٠ كم وراس متفجر زنة ٢٠٠ كجم وسرعة ٠،٩ ماخ الصاروخ مركب داخل هيكل السفينة


٣ فتحات مزودة بالطوربيد TP45
قاذف قنابل مضاد للغواصات


نظام الدفاع الجوى

بالاصل هو غير مسلح بصواريخ دفاع جوى


ولكن هناك تقارير عن تعاقد السويد لتزويده بالنظام الجنوب افريقي Umkhonto
مدى ١٢ كم ، سقف عمله ١٠٠٠٠ متر ، موجه بالاشعة تحت الحمراء مع قدرة استهداف ٨ اهداف





مزود بنظام Hydra multisonar suite من شركة General Dynamics ، الذي يجمع المعلومات عبر شبكة تتكون من عدة انظمة سونار متكاملة.
و مزود برادار متعدد المهام من نوع Sea Giraffe AMB، و هو رادار ثلاثي الابعاد يعمل في حيز الC باند، يقوم بمراقبة و تتبع الاهداف الجوية و البحرية على
حد السواء، و يوجه انظمة التحكم بالاسلحة اليها، يجسد تكنولوجيا المتعددة الاحزمة الثلاثية الابعاد و يستطيع ترصد الاهداف على ارتفاع 20 كلم و زاوية عمل 70°.
اضافة الى رادار تحكم في النيران في حيز J و I، و رادار بحث سطحي يعمل في حيز I.




الخصائص العامة:

الازاحة: 640 طن

الطول: 72.7 متر

السرعة القصوى: 35 عقدة

المدى: 2500 ميل بحرى عند سرعة 15 عقدة

الطاقم: 43

الدول المشغلة: السويد(البحرية السويدية)




http://www.naval-technology.com/projects/visby/
