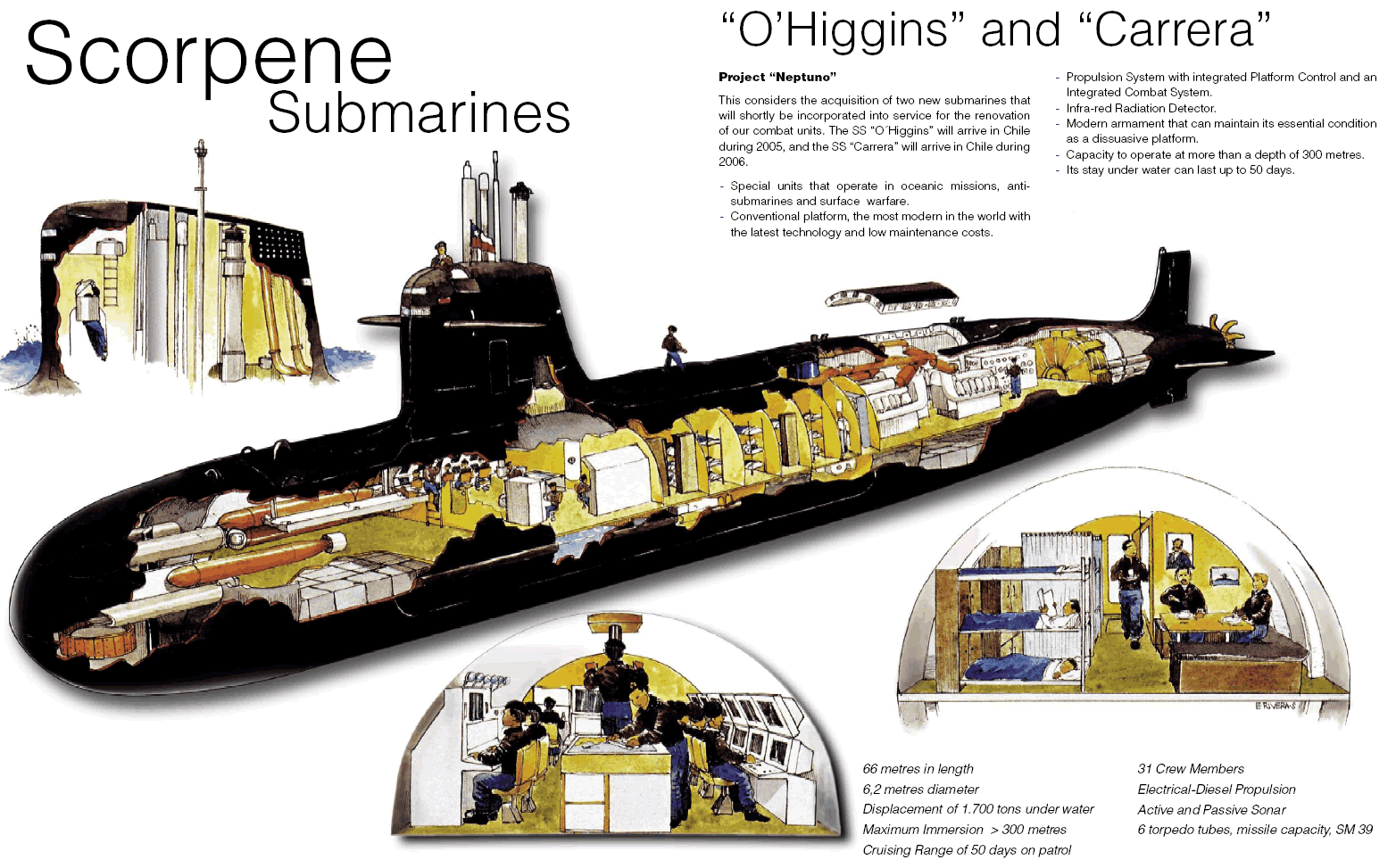

الغواصة SSK Scorpene الهجومية


صناعة مشتركة فرنسية اسبانية



سكوربين SSK غواصة قتالية مضادة للغواصات و مضادة للسفن
تعمل في البحار المفتوحة و المغلقة
يمكنها العمل مع القوات الخاصة في المياه الساحلية



مجهزة بنظام متطور لاادارة القتال يراقب الأسلحة
و أجهزة الاستشعار
و السونار العالي الدقة



الغواصة تحتوي على مستوى عال من الأتمتة و المراقبة
التجهيزات التقنية صنع DCN و تاليس الفرنسيتان



تصمبم الغواصة و نظام المروحة يقلل القدرة على اكتشافها




تمنح الطاقم المؤلف من 32 شخص أقصى درجة من الراحة
و توفر لهم وسائل الترفيه



في حالة العرق يمكن للطاقم البقاء على قيد الحياة 7 أيام
بفضل حجرات خاصة محمية و مجهزة بالهواء و المؤن

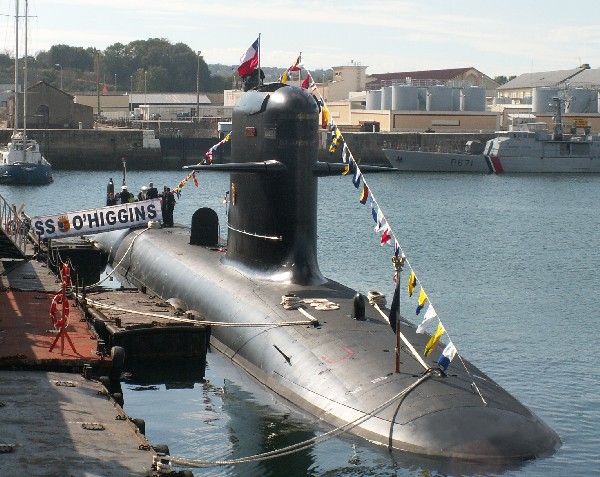

طلبت تشيلي غواصتين و الهند 6 و البرازيل 4
ماليزيا طلبت غواصتين هما عبد الرحمن و عبد الرزاق
بولندا حصلت على عقد ترخيص لبناء سكوربين في أحواضها



مسلحة بصواريخ سطح/سطح Aerospatiale SM39 Exocet
تُطلق من أنابيب 533 مم

images


مسلحة بستة أنابيب طوربيد في مقدمة الغواصة الجؤجؤ
عيار 21 بوصة 533 مم
من نوع ألينيا Alenia\
الفرش الأسود تحمل 18 طوربيد أو 30 لغم بحري




الرادارات:
رادار ملاحي Sagem
معدات الحرب الإلكترونية: إجراءات دعم إلكتروني Argoss AR900



تعمل بالديزل و الكهرباء



العمر الافتراضي: 40 عاماً



مدة العمل (مستمر): 50 يوماً



الإزاحة عند الغوص 1711 طناً - أقصى عمق غوص لها 300 م
السرعة وهي طافية 22 كم في الساعة
السرعة وهي غائصة 37 كم في الساعة



الطول 66.4 متراً - العرض 6.2 أمتار


خاص المنتدى العربي للدفاع و التسليح - فادي الشام

مااشااء الله عليك ياا اخ فاادي وعلى نشااطك

موضووع جميل حقيقاا

وبالفعل غوااصة جبااارة .... تمتلك قدراات عالية
ونتمنى ان تساارع المملكة العربية السعودية الشقيقة في ادخالهاا الى ترساانتهاا البحرية
فهي الخياار الامثل بالنسبة لهم


لكن اتساائل هل تمتلك القدرة على اطلاق صواريخ كروز ؟؟؟؟؟

ماهى قدراتها امام التايب الالمانيه او الدولفين على وجه الخصوص من حيث القدرات الشبحيه

مااشااء الله عليك ياا اخ فاادي وعلى نشااطك

موضووع جميل حقيقاا

وبالفعل غوااصة جبااارة .... تمتلك قدراات عالية
ونتمنى ان تساارع المملكة العربية السعودية الشقيقة في ادخالهاا الى ترساانتهاا البحرية
فهي الخياار الامثل بالنسبة لهم


لكن اتساائل هل تمتلك القدرة على اطلاق صواريخ كروز ؟؟؟؟؟

حاليا لا تملك هذة الامكانية و هناك محاولات هندية بهذا الخصوص
لكن اين وصلت لا اعلم

كانت هناك مفاوضات على هذة الغواصة سعودية فرنسية

ولاكن السعودية ذهبت الى غواصة 209 الألمانية

مااشااء الله عليك ياا اخ فاادي وعلى نشااطك

موضووع جميل حقيقاا
حاليا لا تملك هذة الامكانية و هناك محاولات هندية بهذا الخصوص
لكن اين وصلت لا اعلم


وبالفعل غوااصة جبااارة .... تمتلك قدراات عالية
ونتمنى ان تساارع المملكة العربية السعودية الشقيقة في ادخالهاا الى ترساانتهاا البحرية
فهي الخياار الامثل بالنسبة لهم


لكن اتساائل هل تمتلك القدرة على اطلاق صواريخ كروز ؟؟؟؟؟

بما أنها تطلق صواريخ إكسوسيت ٫٫ فإن صواريخ إكسوسيت هي صواريخ جوّالة من فئة كروز كما نعلم جميعا ٫٫ و بالتالي فالجواب على سؤالك هو (نعم يمكنها إطلاق صواريخ كروز) ٫٫٫ أما ما \كره الأخ الموريسكي من محاولات الهند فأعتقد أنهم يحاولون دمج صواريخ جوّالة خاصّة بهم من فئة يراهموس أو ياخونت أو حتى الكلوب الروسي و الله أعلم

بما أنها تطلق صواريخ إكسوسيت ٫٫ فإن صواريخ إكسوسيت هي صواريخ جوّالة من فئة كروز كما نعلم جميعا ٫٫ و بالتالي فالجواب على سؤالك هو (نعم يمكنها إطلاق صواريخ كروز) ٫٫٫ أما ما \كره الأخ الموريسكي من محاولات الهند فأعتقد أنهم يحاولون دمج صواريخ جوّالة خاصّة بهم من فئة يراهموس أو ياخونت أو حتى الكلوب الروسي و الله أعلم

اعتقد ان الاكزوسيت صاروخ بحري كالهاربون وليس من فئة الكروز

اعتقد ان الاكزوسيت صاروخ بحري كالهاربون وليس من فئة الكروز

ما هو الفرق ؟؟؟؟ الإيكسوسيت و الهاربون هما صاروخان ثنائيا المراحل ٫٫ يستخدمان في المرلة الأولى محرّك صاروخي معزّز يعمل بالوقود الصلب للإنطلاق و الوصول إلى السرعة المطلوبة ثم ينفصل هذا المحرّك و يشتغل المحرّك الرئيسي و هو محرّك توربيني نفّاث مثل محرّكات الطائرات ٫٫ و هذا هو المبدأ الذي تعمل به صواريخ كروز ٫٫٫٫٫٫ مثل التوماهوك و الكلوب الروسي و غيرهما ٫٫٫٫٫

ما هو الفرق ؟؟؟؟ الإيكسوسيت و الهاربون هما صاروخان ثنائيا المراحل ٫٫ يستخدمان في المرلة الأولى محرّك صاروخي معزّز يعمل بالوقود الصلب للإنطلاق و الوصول إلى السرعة المطلوبة ثم ينفصل هذا المحرّك و يشتغل المحرّك الرئيسي و هو محرّك توربيني نفّاث مثل محرّكات الطائرات ٫٫ و هذا هو المبدأ الذي تعمل به صواريخ كروز ٫٫٫٫٫٫ مثل التوماهوك و الكلوب الروسي و غيرهما ٫٫٫٫٫


انت هنا تتحدث عن نظام الدفع فحسب ..

الكروز يتميز بمواصفات اخرى مثل تتبع التضاريس .. هنا ستجد شرحا وافيا من How Stuff Works
http://science.howstuffworks.com/cruise-missile.htm

من هنا برزت حيرتي !!


فيما يخص الاكزوسيت فهو من فئة الهاربون .. لنقرأ ماقيل فيه من شركته ( MBDA )

EXOCET is a complete family of all-weather heavy anti-ship missiles suitable for all
types of carriers. It is available in several versions:

• surface to surface (MM) for ships
• air-to-sea (AM) for aircraft and helicopters
• submarine-surface (SM) for submerged submarines
• land-sea (BC) for coastal batteries.

http://www.mbda-systems.com/mediagallery/files/exocet-am39_background-1367919402.pdf

لم يذكر في شرح الصاروخ انه من فئة الكروز ولم يوضع في نفس خانة صاروخ الكروز Storm Shadow في موقع الشركة !!

لكن!!

ببحث آخر ( كيف تهزم صواريخ الكروز ) ورد ان الهاربون والاكزوسيت ( كما تفضلت ) هو من فئة صواريخ جو-ارض كروز (ASCM : او Air-Surface Cruise Missile )

The most widely deployed are ASCMs, which typically start with ranges of tens of nautical miles, warhead sizes around 100 kg, and subsonic cruise profiles. The Exocet, Harpoon, Kh-35U and YJ-8 families are the most widely used examples.

http://www.ausairpower.net/Analysis-Cruise-Missiles.html

اعتقد انك محق وشكرا للفت انتباهي وتوسيع مداركي اكثر ..

لك تحياتي وتقديري

انت هنا تتحدث عن نظام الدفع فحسب ..

الكروز يتميز بمواصفات اخرى مثل تتبع التضاريس .. هنا ستجد شرحا وافيا من How Stuff Works
http://science.howstuffworks.com/cruise-missile.htm

من هنا برزت حيرتي !!


فيما يخص الاكزوسيت فهو من فئة الهاربون .. لنقرأ ماقيل فيه من شركته ( MBDA )

EXOCET is a complete family of all-weather heavy anti-ship missiles suitable for all
types of carriers. It is available in several versions:

• surface to surface (MM) for ships
• air-to-sea (AM) for aircraft and helicopters
• submarine-surface (SM) for submerged submarines
• land-sea (BC) for coastal batteries.

http://www.mbda-systems.com/mediagallery/files/exocet-am39_background-1367919402.pdf

لم يذكر في شرح الصاروخ انه من فئة الكروز ولم يوضع في نفس خانة صاروخ الكروز Storm Shadow في موقع الشركة !!

لكن!!

ببحث آخر ( كيف تهزم صواريخ الكروز ) ورد ان الهاربون والاكزوسيت ( كما تفضلت ) هو من فئة صواريخ جو-ارض كروز (ASCM : او Air-Surface Cruise Missile )

The most widely deployed are ASCMs, which typically start with ranges of tens of nautical miles, warhead sizes around 100 kg, and subsonic cruise profiles. The Exocet, Harpoon, Kh-35U and YJ-8 families are the most widely used examples.

http://www.ausairpower.net/Analysis-Cruise-Missiles.html

اعتقد انك محق وشكرا للفت انتباهي وتوسيع مداركي اكثر ..

لك تحياتي وتقديري

العفو أخي ٫٫٫٫ و أشكرك بالمقابل على المعلومات القيّمة التي أضفتها
