UAV in RJAF

[الفريد]

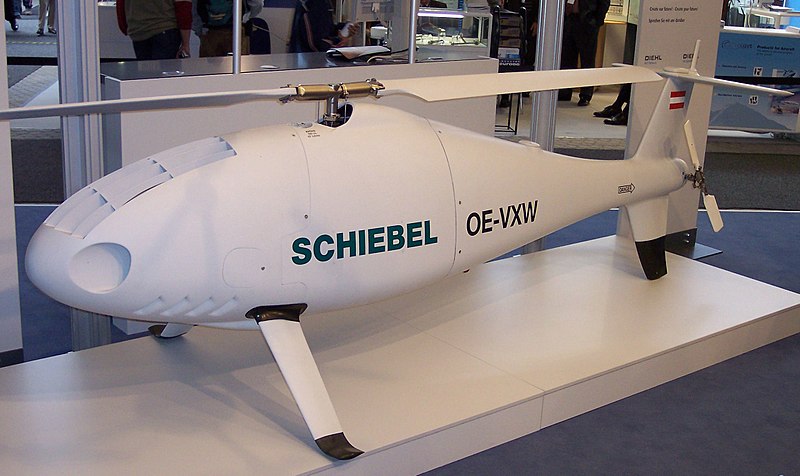

Schiebel Camcopter S-100

in services :2

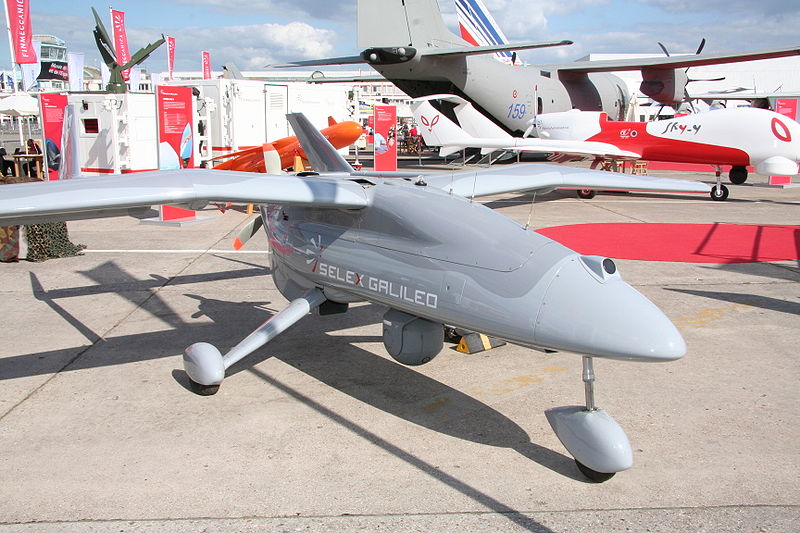

Selex ES Falco

According to Army-Technology.com, in November 2009 the Jordanian Armed Forces awarded a contract to SELEX Galileo to develop indigenous UAV technologies and electro-optic sensors for Jordan special operations forces based on the company's Falco tactical unmanned aerial system (TUAS).[

in services :unknown




JARS NT-150

in services :2



Jordan Falcon

in services :4


موصفات النظام

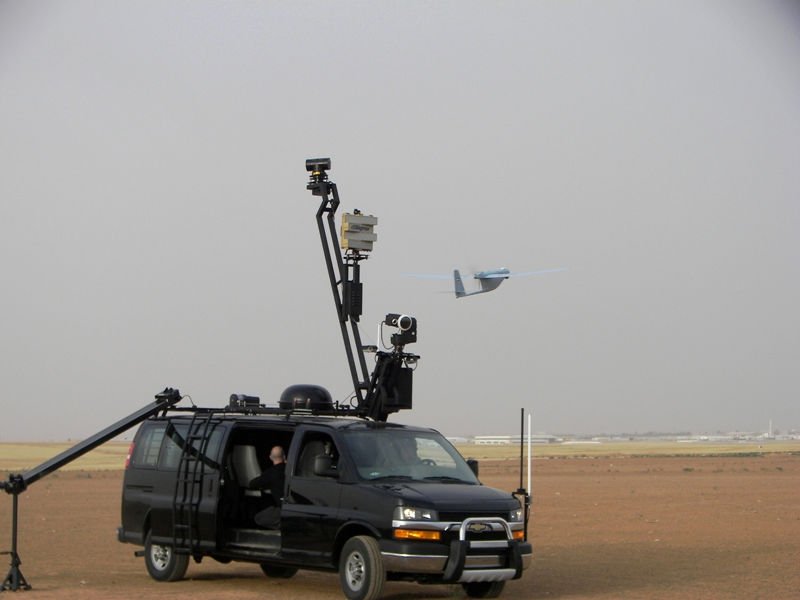

Target Acquisition Surveillance recognition - panther of RSTA Jordan

Specifications

Visual UAV real-time ground surveillance radar system mapping command and control vehicle monitoring JP RSTA 4X4


rsta prêtjp 4x4
Border protection and key grandesinstallations request flexible use of surveillance assets. The'jordan panther all-terrain rsta can operate independently ouintégré more border management and coastal protection systems.

real-time video monitoring
High performance monitoring is carried out with a capacity electro-optical sensor package including thermiquethermique & avecimageurs visible laser range finder. All lesimages sensor is digitally signed and recorded in real time to ensure resteintacte evidential trail.

command and control system mapping
The heart is one of rsta systèmeintégré situational awareness terminal, which provides tactical key interfacesimage and control. This displays all the data in one place to help control decisions.

Net working activéen system
The network-ready system enables both remote control monitoring system, desimages transmission and disinformation tactics, with a capacity of & "; pullin & rsquo; data deployed from other nets sensor.

ground surveillance radar
Radar, with systèmeintégré electro-optical sensors, provides a very versatile and affordable security platform. With the latest electronics and antenna technology, the radar offers unique capabilities for remote detection of moving objects.

Jars antenna. monitoring system
Unmanned air pots with systèmeintégré electro-optic sensors offer a very versatile and affordable security platform. With the latest electronics and antenna technology, the system offers unique features for remote sensing of static and moving objects.

System Specifications
Free multi sensor group
enhanced situational awareness
surveillance and command vehicle roles
sensors complete control
the network has
Antenna. remote control sensors
digital video archiving
video motion detection
Proven off-road vehicle
comfortable operator environment
The air-conditioning driver and operators
24 hour, all weather surveillance
Standard or military road vehicles with off-road vrai2 déchetscapacité
The soil and monitoring system véhiculesindépendants. antenna. allow solutions.

appropriate applications

border surveillance
coastal surveillance
the sécuritéintérieure
the protection desinfrastructures
force protection
against terrorism
Ground platforms

On new technology & asoetifida, multi-pole retractable roller system & ndash; MRMS & 5;

Jai 'jordan aerospaceindustries and gay-world aviation divestitures have recently completed a prototype (multi-pole retractable roller system) for lifting intelligence reconnaissance, surveillance and target acquisition mission equipment package. The system provides the ability to quickly assess the charges through the field of real-time battle misinformation fusion board and off-board sensors. Advances in systems to provide wide-area research imaging, automatic target detection and target help. recognition capabilities. These capabilities provide a real-time data, including the position of the target, the classification and priority. Combining this with tactical network / internet allows the viewer to formulate and contribute to policy and enemies of amicalequalité exploitationlaimage forces. The system is compatible with all 4x4 utility vehicles and is compatible with all types of systems rsta for this purpose.

technical specifications

eo 19th capteurintégré
United Nations-cooled. cooled. Thermal ouimageur with high performance lens
color tv with optical zoom camera day
low light monochrome tv camera with optical zoom
Eye-safe laser range finder
compass numériqueintégrée
qualified rugged
The electro-optical director and military standard control system

eo detection performance
Man @ & @ 6 - 10 km
Vehicle @ & @ 12 - 17 km

radar sensor
10m range limit to 31km
Accuracy range & 0, 0 & 5m, 0.1%
The scan time 3.2s or 1.6s

vehicle
Chevrolet gmc truck. express. series or any other type of 4x4 truck. vehicles

uav system description

Silence Eye et'jordan falcon are easy to use, affordable, retrieve surveillance drones, used on land and at sea for all types of missions. Both systems are equipped with digital autopilots, telemetry transmitter and GPS receiver. So, the systems are fully autonomous, usable ranges exceeding 33km los, and offers easy handling that does not require staff with expertise or experience brandish aircraft. The planned missions using GPS waypoint or flight program guides the air vehicle and can be changed during the flight mission. The systems can be used in any field, since no track is required. Launched using bungee catapult launcher and recovered by parachute, to preset coordinates. Generally, a 4x4 off-road vehicles (such as gmc truck., Toyota, hummer, etc..) Transports the system. This road vehicle may be the launcher, ground control station, autopilot data-link antenna in addition to four air vehicles and 4 ~ 6 seats for staff, and is also used as a recovery vehicle. However, it should be noted that all ground support equipment are stand-alone systems and can be installed in the same vehicle. All cell components and avionics systems and sub-components sontinterchangeables. Minimum Requirements 4 nécessairesinstaller staff and operate the system.

specification


'Jordan falcon
Wingspan (m) 3 ~ 4
Length (m) 1.9
central piston engine
Max speed (km-h) 160
Range (km) 33
Desaltitude (m) 10000
Weight (kg) 14
Flight time (hr) 4
Take off / land launch / chute
Video payload. / Ir camera
Payload weight (kg) 5
Silent eye
Wingspan (m) 3 ~ 4
Length (m) 1.9
electric motor
Max speed (km-h) 100
Range (km) 33
Desaltitude (m) 20000
Weight (kg) 9
Flight time (hr) 1
Take off / land launch / chute
Payload weight (kg) 2

​



[الفريد]

رد: UAV in RJAF



[الفريد]

رد: UAV in RJAF

Nt 150

الاداء :
1- الارتفاع :3500 متر
2- المدى: 100 كيلومتر
3-السرعة عند الحوم: 120 كيلومتر
4-السرعة الفسوى:200 كيلومتر
5-قوة المحرك:20 حصان
6-مدة الطيران: 5 ساعات

المعلومات الفنية:
1-المسافة بين الجناحين: 450 سم
2-طول الطائرة: 310 سم
3-الارتفاع : 100 سم
5-الوزن القائم:95 كيلوغرام
6-الحمولة القسوة:40 كيلوغرام

طريقة التحكم من خلال ذراع تحكم :
1-عن طريق خوذة المشغل للطائرة.
2-التحكم من قاعدة ثابتة.
3-الطيار الالي.

..........................................................


Jordan Falcon

طول الجناح : 3 متر
الطول :1.9 متر
المحرك : محرك مكبسي
الرعه القصوى : 180 كم /ساعه
المدى العملياتي : 50 كم
الارتفاع :3000 متر
الوزن : 15 كغم
مده الطيران :4 ساعات
الاقلاع بواسطه قاذف والهبوط باستخدام المضله
الحموله : كاميرات فيديو متحركه



[الفريد]

رد: UAV in RJAF

Selex ES Falco

General characteristics
Payload: 70 kg (154 lb)
Length: 5.25 m (17.2 ft)
Wingspan: 7.2 m (23.6 ft)
Height: 1.8 m (5.9 ft)
Max. takeoff weight: 420 kg (926 lb)
Powerplant: 1 × Petrol, 65 hp (48 kW)
Performance
Maximum speed: 216 km/h (134 mph)
Service ceiling: 6,500 m (21,325 ft)
Armament
Hardpoints: 2× under-wing with a capacity of 70 kg
Avionics
Communications: Jamming-resistant data-link, real time data transmission, range >200 km
Mission payloads:
High resolution cameras: thermal imaging, hyperspectral imaging, colour TV, EO [10]
Radars: Synthetic aperture radar, maritime surveillance radar
Targeting: Laser designator
Others: Electronic support measures equipment, NBC sensors, self-protection equipment (chaff / flare dispensers)

.................................................................


Schiebel Camcopter S-100

General characteristics
Crew: None
Capacity: 50 kg (110 lb)
Length: 3.11 m (10 ft 2 in)
Width: 1.24 m (4 ft 1 in)
Height: 1.12 m (3 ft 8 in)
Empty weight: 110 kg (243 lb)
Max takeoff weight: 200 kg (441 lb)
Fuel capacity: 57 L (15.5 gal) AVGas 100 LL
Powerplant: 1 × Austro AE50R Wankel rotary engine, 41 kW (55 hp) (basic)
Powerplant: 1 × Schiebel heavy fuel engine (optional)
Main rotor diameter: 3.4 m (11 ft 2 in)
Performance
Maximum speed: 222 km/h; 138 mph (120 kn)
Cruise speed: 185 km/h; 115 mph (100 kn)
Never exceed speed: 241 km/h; 150 mph (130 kn)
Range: 180 km (112 mi; 97 nmi)
Endurance: 6 hours
Service ceiling: 5,486 m (18,000 ft)
g limits: +3.5 g to -1 g
Armament
Hardpoints: 2



[سري]

رد: UAV in RJAF

الـ s-100 تم استخدامها بشكل مكثف و ممتاز في عمليات الاستطلاع في المناورات الاخيرة للجيش الاردني



[UAV]

رد: UAV in RJAF

t-rex:

الطيران : عامودي
مدة الطيران : 90 دقيقة
الحمولة : 80 كيلو غرام
االتسليح: ثمانية صواريخ 57 ملم
لوزن الكلي: 320 كيلو غرام
نوع الوقود : "غاز سائل"
طريقة التهديف: نظام المؤشر على الهدف
ان نظام التهديف يسمح للطائرة بالتعبير عن موقع الطائرة وموقع الهدف،

الاهداف المتحركة :
1- طريقة تحكم مباشرة من خلال شاشة فيديو (نظام رقمي او تناظري)
2-تتحرك الكاميرا من خلال خوذة الطيار المشغل للطائرة.
3-نظام تحكم فريد للتحكم في الطائرة .
4-التوجيه من قاعدة ثابتة .
5-المشاهدة من خلال الطيران او من العربة.



[الفريد]

رد: UAV in RJAF

t-rex:

الطيران : عامودي
مدة الطيران : 90 دقيقة
الحمولة : 80 كيلو غرام
االتسليح: ثمانية صواريخ 57 ملم
لوزن الكلي: 320 كيلو غرام
نوع الوقود : "غاز سائل"
طريقة التهديف: نظام المؤشر على الهدف
ان نظام التهديف يسمح للطائرة بالتعبير عن موقع الطائرة وموقع الهدف،

الاهداف المتحركة :
1- طريقة تحكم مباشرة من خلال شاشة فيديو (نظام رقمي او تناظري)
2-تتحرك الكاميرا من خلال خوذة الطيار المشغل للطائرة.
3-نظام تحكم فريد للتحكم في الطائرة .
4-التوجيه من قاعدة ثابتة .
5-المشاهدة من خلال الطيران او من العربة.

مشكور اخي على المشاركة ولاكن هذه الطائرة لم تدخل الخدمة في سلاح الجو الاردني











jordan arwo

طائرة سهم الاردن دخلت الخدمة في الدفاع الجوي الاردني وهي طائرة هدفية للتدريب كوادر الدفاع الجوي على اصابت الاهداف الجوية

سهم الأردن هو نظام هدف جوي مصنّع لتدريب الدفاع الجوي، حيث يستخدم لفحص وتقييم مختلف انواع الأنظمة الدفاعية المحددة وقريبة المدى.

منظومة هدف جوي للتدريب علـــى اسلحة الدفاع الجوية للمدى القريــب والقصير لانواع مختلفة من أسلحــة الدفاع الجوي.



[UAV]

رد: UAV in RJAF

http://www.sama-aircraft.com/pricing/gulf_bird.pdf

http://www.sama-aircraft.com/pricing/Sama200.pdf

http://www.sama-aircraft.com/pricing/Sama600.pdf



[UAV]

رد: UAV in RJAF

عزيزي أرجو منك التوضيح إذا الطائرات من غير الطيار الأخيرة التي سردتها بالخدمة أو لا

وأحلى تقييم على الموضوع



[الفريد]

رد: UAV in RJAF

http://www.sama-aircraft.com/pricing/gulf_bird.pdf

http://www.sama-aircraft.com/pricing/sama200.pdf

http://www.sama-aircraft.com/pricing/sama600.pdf

اخي العزيز هذه الطائرات التي اورتها لا تزال مشاريع لم تنتهي بعد



[UAV]

رد: UAV in RJAF

Sama 600
Sama 200



[UAV]

رد: UAV in RJAF

اخي العزيز هذه الطائرات التي اورتها لا تزال مشاريع لم تنتهي بعد

مشكور على التوضيح



[الفريد]

رد: UAV in RJAF

RSTA Jordan Panther - YouTube

[YOUTUBE]<iframe width="640" height="360" src="http://www.youtube.com/embed/0_lbKI6G35s?feature=player_detailpage" frameborder="0" allowfullscreen></iframe>[/YOUTUBE]



[الفريد]

رد: UAV in RJAF

JARS UAV - YouTube
