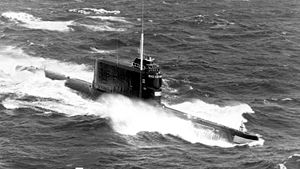

اولا الغواصة النووية الحاملة للصواريخ الباليستية من طراز هوتل​

Hotel-class submarine
​

هوتل كان اسم تبليع الناتو للنوع من غواصات الصواريخ النووية الباليستية دخلت الخدمة في الاتحاد السوفيتي بداية من العام 1959 تحت اسم المشروع رقم 658​

التعريف بها​

تم تصميمها لتحمل نظام D2 لاطلاق الصواريخ وتحمل صواريخ R-13
​

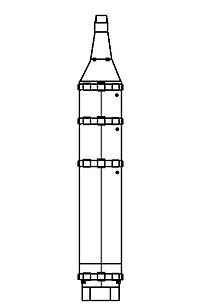

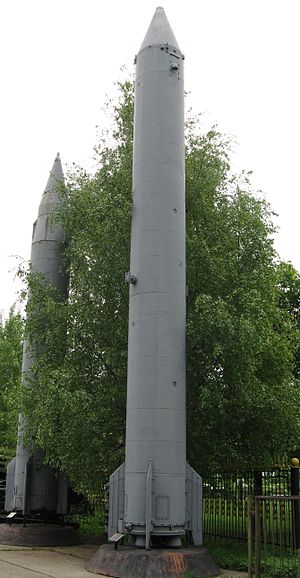

صاروخ ار 13​

هو صاروخ باليستي يطلق من الغواصات
مواصفاته
الطول 11.8 متر
القطر 1.3 متر
وزن الاطلاق 13.7 طن
محملة براس نووي وحيد
المدي 600 كم
يعمل بالوقود السائل​

تم الموافقة علي التصميم 26 اغسطس 1956 وبدا التصميم لها سمبتمبر 1956 كانت مبنية علي اساس الغواصة النووية الروسية من طراز نوفمبر ​

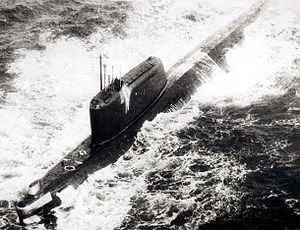

الغواصة من الطراز نوفمبر​

ونظام الصواريخ من الغواصة الديزل من طراز جولف​

الغواصة جولف​

كان علي الغواصة ان تطفو علي السطح لاطلاق الصواريخ​

المواصفات​

الازاحة 5500 طن غاطسة
الطول 114 متر
العرض 9.2 متر
السرعة 18 عقدة طافية
26 عقدة غاطسة
مسلحة ب3 صواريخ ار 13
في النسخة هوتل 1
اما النسخة 2
فمسلحة ب3 صواريخ ار21

​

المطور بمدي اكبر ودقة افضل​

بني منها 8 غواصات خرجوا جميعا من الخدمة بعد تفكك الاتحاد السوفيتي وقبله
​

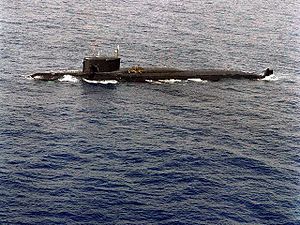

الغواصة الباليستية من طراز يانكي
​

Yankee-class submarine
​

هي لقب تعريف الناتو للغواصة نووية سوفيتية باليستية تم بنائها من عام 1968 تم بنائها تحت المشروع رقم 667A
​

كانت اول غواصة نووية سوفيتية تحمل صواريخ مزودة برووس نووية حرارية (هيدروجنية) مقارنة بمثيلتها الامريكية و البريطانية المزودة بصواريخ بورلايس كانت تلك الغواصات اكثر هدوء من سابقتها من طراز هوتل​

كانت مزودة ب16 صاروخ باليستي مطلق من الغواصات SLBM بمدي يتراوح من 2400 كم الي 4000 كم خرجت من الخدمة بسبب قدم عمرها وعقد معاهدة SALT1 و STRAT 1 و SRART 2 التي امرت باخراج جميع الغواصات المزودة بصوريخ بولاريس وبوسيدون في امريكا واخراج الغواصات القديمة في روسيا وجعلها بدون تسليح وساحات تكسير السفن النووية او تركها تصدا في مواني روسية​

مواصفاتها​

الازاحة 7700 طن طافية
9300 طن غاطسة
الطول 132 متر
السرعة 13 عقدة طافية
27 عقدة غاطسة
الطاقم 110 بحار
مسلحة ب16 صاروخ R-27 Zyb
​

وتم تطويرها لحمل 16 صاروخ​

من نوع R-31 (missile)
​

بني منها 34 فقد 1 وخرج 33 من الخدمة​

الغواصة النووية من طراز دلتا​

Delta-class submarine
​

هي غواصة نووية سوفيتية تحمل الصواريخ الباليسيتة طويلة المدي حملت اسم المشروع 667 دخلت الخدمة 1973 بالنسخ الاولي كانت صواريخها تمتاز بالمدي الكبير عن الصواريخ السابقة سيتم استبدالها بالبوراي​

المواصفات​

دلتا 1​

الازاحة 7800 طن طافية
غاطسة 10000 طن
العرض 9 متر
الطول 139 متر
السرعة طافية 12 عقدة
غاطسة 25 عقدة
التسليح 12 صواريخ R29​

بني منها 18 غواصة جميعهم خارج الخدمة
​

دلتا 2​

تم تطويرها عن النسخ السابقة حيث تم تطويلها لاضافة اربعة صواريخ اضافية​

الازاحة 9350طن طافية

10500 طن غاطسة
العرض 12 متر
الطول 155 متر
السرعة 12 عقدة طافية
24 عقدة غاطسة
التسليح 16 صاروخ ار29
​

بني منها 4 خرجوا من الخدمة​

دلتا3​

كانت نوع من الغواصات الباليسيتة الكبيرة صممت علي اساس الدلتا القديم وكانت مبنية ببدن مزودج وبصمة مغانطيسية قليلة وببدن سميك يفيدها في تحمل الضغط الشديد بدا تطويرها في 1972 كانت اول غواصة قادرة علي اطلاق اي عدد من الصواريخ مرة واحدة وكانت اول غواصة قادرة علي حمل صواريخ مزودة برووس متعددة حيث حملت 16 صاروخ ار29
محملة ب من 3 الي 7 رووس نووية بمدي يترواح من 6500 كم الي 8000 كم علي حسب عدد الرووس​

المواصفات​

الازاحة 9350 طن طافية
غاطسة 10500 طن
العرض 12 متر
الطول 155 متر
السرعة 12 عقدة طافية
غاطسة 24 عقدة
التسليح 16صاروخ ار29 و 4 انابيب طوربيد533 مم و انبوبين طوربيد 400 مم
الطاقم 130 بحار
​

بني منها 14 غواصة 5 منهم في الخدمة والباقي خارج الخدمة​

دلتا 4​

كانت فئة من الغواصات الباليستية بنيت من 1985 الي 1992 ومازالت في الخدمة مع البحرية الروسية حتي الان ماعادا غواصة واحدة شب فيها حريق والان هي تحت الاصلاحات
هي عبارة عن نفس تصميم الدلتا 3 مع بعض الاضافات التي جعلتها قادرة علي الغوص في اعماق اكبر بين 320 متر الي 400 متر مع تخيفض الضوضاء​

بني منها 7 6 في الخدمة وواحدة تحت الاصلاحات​

الغواصة من الفئة تايفون​

هي فئة من الغواصات الباليسيتة المحملة كانت تمتاز بازاحة ضخمة 48000 طن غاطسة فلدلك تعتبر اكبر غواصة تم صنعها في التاريخ كانت مناسبة لتوفير سبل الحياة للطاقم عند الغطس لفترات طويلة كانت مخصصة للدورية تحت مياة القطب مجهزة لاطلاق الصواريخ الباليسيتة قامت البحرية الروسية بالغاء مشروع تحديث الغواصات لان تكلفة تحديث غواصة واحدة من التايفون تساوي تكلفة انشاء غواصتين جديدتين من البوراي​

المواصفات​

الازاحة 24500 طن طافية
غاطسة 48000 طن
العرض 23 متر
الطول 175 متر
السرعة 22.2 عقدة طافية
غاطسة 27 عقدة
التسليح
​

1 9K38 Igla
​

انبوبين طوربيد 650 مم

RPK-6 Vodopad/RPK-7 Veter
صاروخ مضاد للسفن

Type 65 torpedo

4 انابيب طوربيد عيار 533 مم
RPK-2 Viyuga
صاروخ جوال​

Type 53 torpedo
​

20 صاروخ R-39 Rif باليسيتي عابر للقارات
​

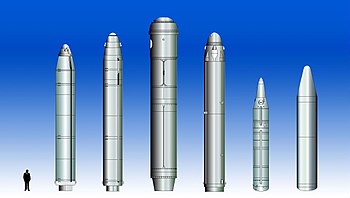

الصاروخ الخاص
هو الكبير اللي في المنتصف​

بني منها 8 جميعم ماعدا واحدة هي اللي في الخدمة​

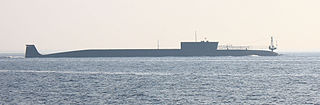

Borei-class submarine
​

هي غواصة باليسيتة روسية من الجيل الجديد صممت لاستبدال الغواصات من طراز تايفون ومن طراز دلتا صممت وتجمل الصاروخ الباليستي بولافا وهي ثاني اكبر غواصة في العالم
بعد التايفون​

المواصفات​

الازاحة 14720 طن طافية
غاطسة 24000 طن
العرض 13.5 متر
الطول 170 متر
السرعة 15 عقدة طافية
غاطسة 29 عقدة
التسليح
​

النسخة الاولي 16 صاورخ بولافا
النسخة الثانية ستحمل 20 صاروخ بولافا
6 انابيب طوربيد 533 مم​

اكون قد انتهيت من الغواصات الباليسيتية SSBN​

​



[فدائي الصاعقة]

رد: الغواصات النووية الروسية

ثانيا غواصات الصواريخ الجوالة SSGN
​

وهي الغواصات المصممة لاطلاق صواريخ جوالة من الغواصات SLCM المستخدمة في ضرب الاهداف البرية او مضادة للسفن وتكون محملة بصواريخ اكثر من غواصات الهجوم SSGN​

Echo-class submarine
​

هي غواصة صواريخ جوالة نووية بنيت خلال السيتنيات وعرفت باسم المشروع رقم 675 وكان منها نوعين ايكو 1 وايكوا 2 وجميعهم خرجوا من الخدمة بحلول 1994 صممت لتحمل 6 مطلقات صواريخ P-5 Pyatyorka
​

المواصفات​

ايكوا 1
​

الازاحة 3768 طن طافية
غاطسة 4920 طن
العرض 9.2 متر
الطول 111.2 متر
السرعة 15.1 عقدة طافية
غاطسة 24.2 عقدة
التسليح

​

6صواريخ P-5 Pyatyorka

و 4انابيب طوربيد 533 مم
و4انابيب طوربي​

د 400مم​

ايكوا 2​

الازاحة 4145طن طافية
غاطسة 5760 طن
العرض 9.3 متر
الطول 115.4 متر
السرعة 14 عقدة طافية
غاطسة 22 عقدة
التسليح
​

8صواريخ P-5 Pyatyorka
مطورين
و 4 انبيب طوربيد 533 مم
وانبوبين طوربيد 400 مم​

بني 5 من النسخة الاولي و 29 من النسخة الثانية​

Charlie-class submarine
​

هي غواصة صواريخ جوالة روسية صممت في منتصف الستينيتات من اجل التصدي للسفن المعادية وضرب الاهداف البرية​

المواصفات​

الازاحة 4000 طن طافية
4900 طن غاطسة
الطول 95 متر
العرض 10 متر
السرعة 20 عقدة طافية
24 عقدة غاطسة​

التسليح​

6انبيب طوربيد 533 مم​

بني منها 18 غواصة جميعهم خارج الخدمة الان وكان هناك غواصة تم اعارتها للهند من عام 1988 الي 1991​

Soviet submarine K-222
​

هي غواصة روسية وحيدة من تلك الفئة وكانت اسرع غواصة في العالم وكانت اول غواصة تبني من التيتانيوم كانت غواصة هجوم سريعة للغاية كانت مهامها اعتراض الحاملات بمجوعاتها القتالية بسبب سرعتها الكبيرة​

المواصفات​

الازاحة 5197 طن طافية
7000 طن غاطسة
الطول 106.9 متر
العرض 11.6 متر
السرعة 44.7 عقدة غاطسة​

التسليح​

10 صواريخ P-70 Ametist
​

و 4 انابيب طوربيد 533 مم مسلحة ب10 طوربيدات​

Oscar-class submarine
​

رابع أكبر غواصة في العالم من حيث الحجم بعد التايفون والأوهايو والبوري
كانت عند ظهورها في صور الأقمار الصناعية الأمريكية أثناء مرحلة التجارب مفاجأة
محزنة ومخيفة للناتو ..غواصة هجوم نووية حاملة للصواريخ الكروز بهذا الحجم الضخم
وصامتة لدرجة خطيرة ..
الغواصة كانت مكلفة بمطاردة الغواصات الإستراتيجية الأمريكية و أيضا مهاجمة الحاملات العملاقة
تسليحها كبير و فعال 24 صاروخ من طراز P-700 Granit المضاد للسفن والذي يبلغ مداه
550 كم كذلك طوربيدات موجههة وفي مرحلة ما كانت هناك صواريخ نووية مضادة للغواصات!

تميزت الغواصة في وقتها بالصمت مقارنة بغيرها من الغواصات كذلك قدرتها على القيام
بمهمتين خطيرتين في نفس الوقت والروس وضعوها على رأس أولوياتهم في أخر أيام
الحرب الباردة ولكن إنهيار الإتحاد السوفيتي عطل مشاريع بناء أعداد منها بل وتم تفكيك
معظم ما تبقا منها كما تعطلت برامج التطوير لدرجة كبيرة
يدفع الغواصة مفاعلين نووين يحركان مروحتي دفع
أما البدن فقد تم صنعه من من الصلب والتيتانيوم وهو بدن مزدوج للمزيد من القدرة على مقاومة الضغط

المواصفات الفنية :

الإزاحة: 12500 طن طافية و 16500 غاطسة
الطول : 155 متر
القطر: 18.2 متر
الدفع : محركين بقوة إجمالية 73000 حصان
السرعة القصوى: 32 عقدة
المدى : 120 يوم في عرض البحر
أقصى عمق : 500 متر عملياتي و حتى أكثر من 600 للطوارئ
​

November-class submarine
​

هي اول غواصة تعمل بالطاقةالنووية بنيت في الاتحاد السوفيتي كانت تحت اسم المشروع رقم 627 وظلت في الخدمة من 1958 الي 1991 جميع الغواصات بيعت خردة ماعدا اول غواصة اصبحت متحف كانت تلك الغواصة اشد ضوضاء من الغواصات الديزل ومن الغواصات الامريكية النووية السابقة​

المواصفات​

الازاحة من 3056 طن الي 3414 طن طافية علي حسب الطراز
4750 طن الي 4380 طن غاطسة​

الطول 107.4 متر
العرض 7.9 متر
السرعة 15.2 عقدة طافية
30 عقدة غاطسة​

التسليح​

8 انابيب طوربيد 533 مم​

Victor-class submarine
​

هي فئة من غواصات نووية سوفيتية وضعت في الخدمة مند عام 1967 ودخلت الخدمة تحت اسم المشروع رقم 671 ودخلت الخدمة من اجل حماية السفن الروسية من خطر الغواصات الامريكية ومن اجل مهاجمة الغواصات النووية الباليسيتة الامريكية​

المواصفات​

الازاحة 4950 طن طافية
6990 طن غاطسة
الطول من 93 متر الي 102 متر
العرض 10 متر
السرعة 32 عقدة غاطسة
​

التسليح​

انبوبين طوربيد 650 مم
​

مزودة بصواريخ RPK-6 Vodopad/RPK-7 Veter
​

او طوربيد

type 65 torpedo​

4 انابيب طوربيد 533 مم​

مزودة بطوربيد Type 53 torpedo
​

او صاروخ RPK-2 Viyuga
​

او طوربيد شكفال​

بني منها 48 غواصة 8 فقط في الخدمة​

Alfa-class submarine
​

الالفا كانت تصميم فريد بين الغوّاصات؛ إستعملت مفاعل سريع قوي كمصدر كهربائي، الذي خفّض حجم المفاعل كثيرا مقارنة إلى التصاميم التقليدية، هكذا خفّض الحجم العامّ للغوّاصة، ويسمح للسرعة العالية ولكن المفاعل كان عمرها قصير وكانت اكثر غواصة سرعة في العالم بعد الغواصة k222 كان المفاعل يحتاج ان يظل ساخنا حتي بالرغم من عدم تشغيل الغواصة فلدلك اصبحت الغواصة تقوم بالمهام الاعتراضية​

المواصفات​

الازاحة 2300 طن طافية
3200 طن غاطسة
الطول 81.4 متر
العرض 7.6 متر
السرعة 12 عقدة طافية
41 عقدة غاطسة​

التسليح​

6 انابيب طوربيد 533 مم​

18 طوربيد Type 53 torpedo
​

20 طوربيد شكفال​

24 لغم​

بني منها 7 خرجوا جميعا من الخدمة​



[فدائي الصاعقة]

رد: الغواصات النووية الروسية

Sierra-class submarine
​

هو طراز من غواصات نووية روسية وكانت الغواصة الاحقة للطراز الناجح نسيبا الفا كانت السيرا مصنوعة من بدن مزودج من التيتانيوم الخفيف القوي مما منحها القدرة علي الغطس لاعماق اكبر وخفض مستوي الضوضاء مما جعلها اقل عرضة لاخطار الطوربيدات وصممت من اجل تدمير الغواصات الامريكية النووية​

المواصفات​

الازاحة من 7200 طن طافية الي 7600 طن
من 8100 طن الي 9100 طن غاطسة
الطول من 107 متر الي 110.1 متر
العرض من 12 متر الي 14.2 متر
السرعة 10 عقدة طافية
من 32 الي 34 عقدة غاطسة
الطاقم 61​

التسليح​

4 انابيب طوربيد 650 مم

4 انابيب طوربيد 533 مم​

صواريخ RPK-2 Viyuga
​

صواريخ RPK-6 Vodopad/RPK-7 Veter
​

صواريخ RK-55
​

بني منها 4 جميعهم في الخدمة ماعدا واحدة شب بها حريق ومن المقرر عودتها الي الخدمة 2016​

Akula-class submarine
​

هي غواصة هجوم نووية روسية دخلت الخدمة في الاتحاد السوفيتي 1986 وهي عماد سلاح الغواصات الروسية مبنية ببدين واحد مصمم لتحمل الضغط و الاخر خفيف مما منحها قدرة هيدرودناميكية هائلة وقدرة علي تحمل الضغط​

المواصفات​

الازاحة 8140 طن و 8450 طن و 8470 طن طافية حسب نوع الطراز
12770 طن غاطسة و 13400 طن و13800 طن

الطول 110 و 113 متر
العرض 13.6 متر
السرعة 10 عقدة طافية
28 الي 35 عقدة غاطسة
​

التسليح
​

4 انابيب طوربيد533 مم
4انابيب طوربيد 650 مم
صاروخين 9K38 Igla​

تم صنع 15 10 في الخدمة 9 في ورسيا وواحدة في الهند وخرج من الخدمة 5​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

يحظر نقل الموضوع بدون ادني واتمني ان يعجبكم​
