صاروخ الدفاع الجوي fn_6

[ahmad.ksa]

[/url][/CENTER][/IMG]

الصاروخ FN-6 تم تطويره من قبل (MANPADS) جمهورية الصين الشعبية مخصص ضد اهداف تحلق على ارتفاعات منخفضة وهو من الجيل الثالث معروفFN-6، أو FeiNu، سلسلة صواريخ (QW)



المواصفات



النوع : صاروخ ارض جو

الصنع : الصين

الوزن : 16 كيلو غرام

اقصى مدى : 6 كيلو متر

التوجية : الاشعة تحت الحمراء


[/CENTE​

R]



[ahmad.ksa]

رد: صاروخ الدفاع الجوي fn_6

الصاروخ FN-6 يسقط طائرة في حلب من قبل الجيش الحر​

http://www.youtube.com/watch?feature=player_embedded&v=97--uRzsH7I​



[ابوبكر الصريف]

رد: صاروخ الدفاع الجوي fn_6

ممتاااااااااااااااااااااااااز



[ahmad.ksa]

رد: صاروخ الدفاع الجوي fn_6

الصاروخ FN-6 يسقط طائرة في حلب من قبل الجيش الحر​

http://www.youtube.com/watch?feature=player_embedded&v=97--uRzsH7I​

[/Q

مقطع اخر مطار النيرب العسكري حلب


https://www.youtube.com/watch?v=paU3j6UOu3o
​



[maroco]

رد: صاروخ الدفاع الجوي fn_6

أولا اخي العزيز MANPADS تعني Man-portable air-defense systems اي نضم الدفاع الجوي المحمولة على الكتف وعليه الصاروخ يدخل ضمن هذه الفئة من الصواريخ وهو من صنع CPMIEC التابعة لدولة الصين الشعبية.

بالنسبة لصارخ فهو صاروخ مضاد للاهداف الجوية المحلقة على ارتفاعات منخفضة ومضاد للمروحيات ويعتمد في توجيهه على رأس باحث سلبي بالاشعة تحت الحمراء من الجيل الثالث وعلى نمط الاطلاق (اطلق وانسى) ويبلغ قطر الصاروخ 71 ملم وطوله 1.4 متر ووزنه 10.7 كلغ و مداه الاقصى 5500 متر و ارتفاعه الاقصى 3800 متر وسرعته 600 متر في التانية كما انه مزود بنضام مقاومة لنضم التشويش على بواحث الاشعة تحت الحمراء ويبلغ وزن النضام كاملا 17 كلغ وهو مزود بنضام تعريف العدو والصديق iff .



[الفارس النبيل]

رد: صاروخ الدفاع الجوي fn_6

أولا اخي العزيز manpads تعني man-portable air-defense systems اي نضم الدفاع الجوي المحمولة على الكتف وعليه الصاروخ يدخل ضمن هذه الفئة من الصواريخ وهو من صنع cpmiec التابعة لدولة الصين الشعبية.

بالنسبة لصارخ فهو صاروخ مضاد للاهداف الجوية المحلقة على ارتفاعات منخفضة ومضاد للمروحيات ويعتمد في توجيهه على رأس باحث سلبي بالاشعة تحت الحمراء من الجيل الثالث وعلى نمط الاطلاق (اطلق وانسى) ويبلغ قطر الصاروخ 71 ملم وطوله 1.4 متر ووزنه 10.7 كلغ و مداه الاقصى 5500 متر و ارتفاعه الاقصى 3800 متر وسرعته 600 متر في التانية كما انه مزود بنضام مقاومة لنضم التشويش على بواحث الاشعة تحت الحمراء ويبلغ وزن النضام كاملا 17 كلغ وهو مزود بنضام تعريف العدو والصديق iff .

تصحيح بسيط
باحث الصاروخ من الجيل الثانى يعنى فى نطاق الأشعة تحت الحمراء فقط وليس نطاق مزدوج uv/ir
وهو إنتاج شركة casic
باحث الجيل الثالث ظهر مع الطراز التالى به fn-16 فى 2008
وهو يزيد قليلا فى الإرتفاع والمدى عن ال fn-6



[maroco]

رد: صاروخ الدفاع الجوي fn_6

تصحيح بسيط
باحث الصاروخ من الجيل الثانى يعنى فى نطاق الأشعة تحت الحمراء فقط وليس نطاق مزدوج uv/ir
وهو إنتاج شركة casic
باحث الجيل الثالث ظهر مع الطراز التالى به fn-16 فى 2008
وهو يزيد قليلا فى الإرتفاع والمدى عن ال fn-6

يعني هنا أضنهم يقصدون الجيل الثالث من المستشعرات الخاصة بالنطاق ir اي ان الراس الباحث بالاشعة تحت الحمراء يستعمل مستشعر جديد من الحيل الجديد وفي نطاق الاشعة تحت الحمراء وليس الجيل الثالث من الرأس الباحث ككل الذي يعمل بنطاق مزدوج .



[الفارس النبيل]

رد: صاروخ الدفاع الجوي fn_6

يعني هنا أضنهم يقصدون الجيل الثالث من المستشعرات الخاصة بالنطاق ir اي ان الراس الباحث بالاشعة تحت الحمراء يستعمل مستشعر جديد من الحيل الجديد وفي نطاق الاشعة تحت الحمراء وليس الجيل الثالث من الرأس الباحث ككل الذي يعمل بنطاق مزدوج .



[maroco]

رد: صاروخ الدفاع الجوي fn_6

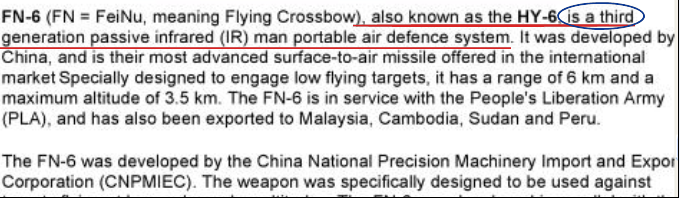

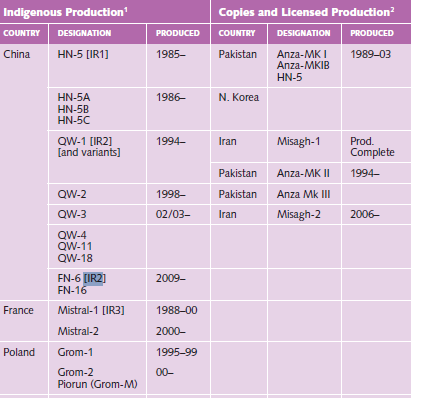

هناك تضارب في المصادر ولكن بعد بحث دقيق اتضح ان المصادر التي تتحدث عن باحث براس ir من الجيل الثالث بها خطأ (لكن ربما كانوا يقصود نوع المستشعر كما ذكرت سابقا) ولكن الصاروخ به باحث ir الجيل التاني .

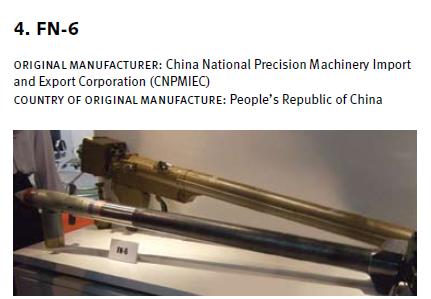

بالمناسبة الصواريخ هي في الاصل من صنع casic بالتعاون مع CASC لكن تم تسويقها من CPMIEC وعليه يتم وضعها في المصادر كشركة مصنعة لهذا الصاروخ.

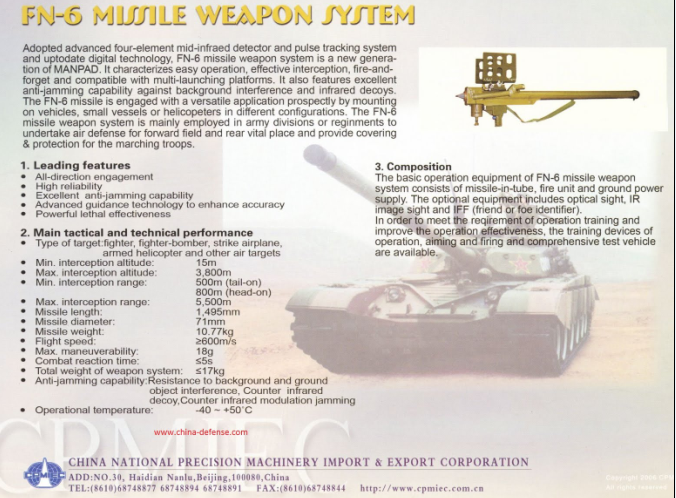

وهذا الاعلان من CPMIEC على اساس ان الصاروخ لها.

ايضا في عدة مصادر اخرى يضهر الامر.



[ahmad.ksa]

رد: صاروخ الدفاع الجوي fn_6

أولا اخي العزيز manpads تعني man-portable air-defense systems اي نضم الدفاع الجوي المحمولة على الكتف وعليه الصاروخ يدخل ضمن هذه الفئة من الصواريخ وهو من صنع cpmiec التابعة لدولة الصين الشعبية.

بالنسبة لصارخ فهو صاروخ مضاد للاهداف الجوية المحلقة على ارتفاعات منخفضة ومضاد للمروحيات ويعتمد في توجيهه على رأس باحث سلبي بالاشعة تحت الحمراء من الجيل الثالث وعلى نمط الاطلاق (اطلق وانسى) ويبلغ قطر الصاروخ 71 ملم وطوله 1.4 متر ووزنه 10.7 كلغ و مداه الاقصى 5500 متر و ارتفاعه الاقصى 3800 متر وسرعته 600 متر في التانية كما انه مزود بنضام مقاومة لنضم التشويش على بواحث الاشعة تحت الحمراء ويبلغ وزن النضام كاملا 17 كلغ وهو مزود بنضام تعريف العدو والصديق iff .

اهلاً اخي هذا مكتوب بالمصدر ووجدت مصادر كثيرة تتحدث عن الصاروخ وفيها اخلاف بسيط المهم هو قدرة الصاروخ على اسقاط الاهداف وهذا مانريدة والصاروخ اثبت فعاليتة ونجح نجاح باهر في سوريا وتفوق على السام المحمول بكافة انواعة​



[الفارس النبيل]

رد: صاروخ الدفاع الجوي fn_6

اهلاً اخي هذا مكتوب بالمصدر ووجدت مصادر كثيرة تتحدث عن الصاروخ وفيها اخلاف بسيط المهم هو قدرة الصاروخ على اسقاط الاهداف وهذا مانريدة والصاروخ اثبت فعاليتة ونجح نجاح باهر في سوريا وتفوق على السام المحمول بكافة انواعة​

المقارنة الفنية لاتعنى أبدا الإنتقاص من الصاروخ
الصاروخ جيد جدا من ناحية المدى والإرتفاع والسرعة وجيد من ناحية الرأس الباحث
وطبعا هو قادر على إسقاط الأهداف الجوية المنخفضة
​



[ahmad.ksa]

رد: صاروخ الدفاع الجوي fn_6

المقارنة الفنية لاتعنى أبدا الإنتقاص من الصاروخ
الصاروخ جيد جدا من ناحية المدى والإرتفاع والسرعة وجيد من ناحية الرأس الباحث
وطبعا هو قادر على إسقاط الأهداف الجوية المنخفضة
​

اخي انا اتكلم عن التجربة لصاروخين ..... ذكر احد الاخوة السوريين فشل صاروخ سام في معركة دمشق الاولي عند اطلاقة على مروحية والاخ بركوت يعلم ذلك ولا اعلم هل هو السام 7 ام نوع اخر​



[maroco]

رد: صاروخ الدفاع الجوي fn_6

اهلاً اخي هذا مكتوب بالمصدر ووجدت مصادر كثيرة تتحدث عن الصاروخ وفيها اخلاف بسيط المهم هو قدرة الصاروخ على اسقاط الاهداف وهذا مانريدة والصاروخ اثبت فعاليتة ونجح نجاح باهر في سوريا وتفوق على السام المحمول بكافة انواعة[/size]​

هنا اخي العزيز لا يجب ان تحكم على فشل المنضومة ككل ولكن يجب ان تحكم وفقا لنسخة المستعملة ولضروف التي استعملت فيها .



[ahmad.ksa]

رد: صاروخ الدفاع الجوي fn_6

هنا اخي العزيز لا يجب ان تحكم على فشل المنضومة ككل ولكن يجب ان تحكم وفقا لنسخة المستعملة ولضروف التي استعملت فيها .

السام موجود بكثرة عند الجيش الحر ولك ان تحكم علية من الميدان لا من المواصفات المذكورة ​



[maroco]

رد: صاروخ الدفاع الجوي fn_6

السام موجود بكثرة عند الجيش الحر ولك ان تحكم علية من الميدان لا من المواصفات المذكورة ​

السام فيه نسخ مختلفة جدا من حيث المواصفات وكل يؤدي على حسب قدراته .

مثلا هناك النسخ المنشرة التي نرى صورا لها من الصواريخ الروسية الاولى ستريلا 1 و 2 والتي يسهل خداعها والتشويش عليها كما أن مداها محدود لا يتجاوز 3500 متر .

لكن ان كنا نتكلم عن النسخ الجديدة منها اي الايجلا سام 16 /18 /24 وخصوصا السام 24 اي الايجلا اس فنحن نتكلم عن تجربة مختلفة تماما لنوع اخر من الصواريخ يتفوق في المدى والتوجيخ وايضا في القدرة على مقاومة التشويش والخداع .


اخي العزيز هل لديك دليل مثلا على فشل صاروخ igla-s في اصابة هدف داخل مداه .

لانه هناك فيديوهات موتقة لاصابات أكيدة من صواريخ ايغلا بمحتلف انواعها سام 16 /18/24

+ انا ارجح ارتفاع نسبة الاسقاط في المروحيات والطائرات الى حصول الثوار على هذا القاتل .

Syria FSA IGLA Missile - YouTube



[ahmad.ksa]

رد: صاروخ الدفاع الجوي fn_6

السام فيه نسخ مختلفة جدا من حيث المواصفات وكل يؤدي على حسب قدراته .

مثلا هناك النسخ المنشرة التي نرى صورا لها من الصواريخ الروسية الاولى ستريلا 1 و 2 والتي يسهل خداعها والتشويش عليها كما أن مداها محدود لا يتجاوز 3500 متر .

لكن ان كنا نتكلم عن النسخ الجديدة منها اي الايجلا سام 16 /18 /24 وخصوصا السام 24 اي الايجلا اس فنحن نتكلم عن تجربة مختلفة تماما لنوع اخر من الصواريخ يتفوق في المدى والتوجيخ وايضا في القدرة على مقاومة التشويش والخداع .


اخي العزيز هل لديك دليل مثلا على فشل صاروخ igla-s في اصابة هدف داخل مداه .

لانه هناك فيديوهات موتقة لاصابات أكيدة من صواريخ ايغلا بمحتلف انواعها سام 16 /18/24

+ انا ارجح ارتفاع نسبة الاسقاط في المروحيات والطائرات الى حصول الثوار على هذا القاتل .

Syria FSA IGLA Missile - YouTube

تفضل


لم يصيب الهدف

‫ت‬‎ - YouTube


فشل في الاطباق

‫‬‎ - YouTube​

n



[maroco]

رد: صاروخ الدفاع الجوي fn_6

تفضل


لم يصيب الهدف

‫ت‬‎ - YouTube


فشل في الاطباق

‫‬‎ - YouTube​

n

بالنسبة للفيديو الاول اخي العزيز ما ادراك أصلا ان الطائرة كانت ضمن نطاق مدى الصاروخ عند الاطلاق ففي الفترة الزمنية بين الاطباق و الاطلاق اذا كانت الطائرة في المدى الاقصى او الارتفاع الاقصى لصاروخ فانها قد تخرج من مداه عند وصوله الى النقطة التي كانت فيها + الصاروخ في هذه الجالة لا يصبح لديه اي هامش للمناورة كما اننا لم نرى الطائرة في الفيديو رغم ان الكامرة تصور بالزوم .

بالنسبة للفيديو التاني هناك عدة احتمالات بمكن ان نناقشها افتراضا ومنها انه خطأ لرامي حيث لم يراعي الفاصل الزمني بين الضغط على زر الاطباق وبين الضغط على زناد الاطلاق ولم ينتضر لتحول لون مصباح الاطلاق من الاحمر الى الاخضر وهذا افتراضا او ان هذا الصاروخ يستخدم نوعا من انضمة iff او ان هناك عطلا ما .


لكن أخي العزيز عموما هي في كل الاحتمالا تعتبر حالات شادة تنفيها فيديوهات كثيرة لحالات اطلاق واصابات أكيدة.



[ahmad.ksa]

رد: صاروخ الدفاع الجوي fn_6

بالنسبة للفيديو الاول اخي العزيز ما ادراك أصلا ان الطائرة كانت ضمن نطاق مدى الصاروخ عند الاطلاق ففي الفترة الزمنية بين الاطباق و الاطلاق اذا كانت الطائرة في المدى الاقصى او الارتفاع الاقصى لصاروخ فانها قد تخرج من مداه عند وصوله الى النقطة التي كانت فيها + الصاروخ في هذه الجالة لا يصبح لديه اي هامش للمناورة كما اننا لم نرى الطائرة في الفيديو رغم ان الكامرة تصور بالزوم .

بالنسبة للفيديو التاني هناك عدة احتمالات بمكن ان نناقشها افتراضا ومنها انه خطأ لرامي حيث لم يراعي الفاصل الزمني بين الضغط على زر الاطباق وبين الضغط على زناد الاطلاق ولم ينتضر لتحول لون مصباح الاطلاق من الاحمر الى الاخضر وهذا افتراضا او ان هذا الصاروخ يستخدم نوعا من انضمة iff او ان هناك عطلا ما .


لكن أخي العزيز عموما هي في كل الاحتمالا تعتبر حالات شادة تنفيها فيديوهات كثيرة لحالات اطلاق واصابات أكيدة.

اعتقد انة يتم التشويش علية وفقد فاعليتة وماذا نفسر طلب الصاروخ الصيني حط تحتها الف خط ​



[الفارس النبيل]

رد: صاروخ الدفاع الجوي fn_6

اعتقد انة يتم التشويش علية وفقد فاعليتة وماذا نفسر طلب الصاروخ الصيني حط تحتها الف خط ​

أخى الفاضل لكى تقارن بين صاروخين مانباد
لابد أن تضع عنصرين للمقارنة
*العنصر الأول
مدى إتساع دائرة القتل وتلك تشمل المدى والإرتفاع المؤثر وصغر المنطقة الميتة للصاروخ يعنى أقل إرتفاع وأقل مدى وأخيرا نوع الرأس الحربى ووزنه
*العنصر الثانى
فاعلية التوجيه
هناك نمطين للتوجيه فى تلك الفئة
_النمط الأول
سلبى حرارى وهو يعتمد على الحرارة المنبعثة والبواحث التى تستخدم تلك التقنية تنقسم لأربع أجيال
فمثلا الجيل الرابع من البواحث يعتمد على باحث يعمل بالصور مثل الموجود فى صواريخ الجيل الخامس الجو جو ورايثيون طورت باحث للستينجر لكن لم تعتمده حتى الآن لعدم وجود طلبية من الجيش الأمريكى والصين كذلك لديها باحث تحت التطوير
هذه الباحث تملك زاوية كشف واسعة ويمكنها إختيار نقطة معينة للهجوم مثل الكابينة لضمان قدرة قتل أكبر ضد الطائرة ويمكن القول أن التشويش عليها شبه مستحيل أو حتى الإفلات منها
_النمط الثانى
ساكلوس نصف آلى وهو ينقسم لأجيال ولم يبدى فاعلية كبيرة حتى ظهر الجيل الأحدث منه الذى يعتمد على الليزر
أشهر أنواعه حاليا الصاروخ الرهيب بولايد الموجود على النظام السويدى rbs-70
والإنجليزى الفائق السرعة ستار ستريك
والصين لها نظام مماثل
وعموما تلك النظم عادة أثقل وحملها على الكتف لفترة طويلة صعب نسبيا مما يجعلها فى العادة تحتاج لقاعدة ثلاثية للإستخدام
​



[القائد المصرى]

رد: صاروخ الدفاع الجوي fn_6

هو الافضل ولا الستنغر الامريكى
