دفــــاع جـــــوي متيــــــن
في
الوقت الحاضر يستحيل ضمان أمن الدولة ضماناَ شاملا دون نظام موثوق به
للدفاع الجوي. وتدل تجارب النزاعات المحلية الأخيرة على أن الضربات المكثفة
من الجو والموجهة ضد الأهداف العسكرية والاقتصادية الحيوية هي التي حددت
وإلى درجة كبيرة نتيجة هذه النزاعات.
ولا يختلف الخبراء في الرأي القائل بأن مواجهة هذه التهديدات تحتاج إلى توفر
منظومة كثيفة للدفاعات الجوية مرتبة في عدة أنساق.
إن
روسيا التي تحتل مكان الصدارة في العالم فيما يخص تطوير أنظمة الدفاع
الجوي، تعرض في السوق العالمية تشكيلة واسعة من النظم الحديثة التي تضمن
حماية أية أهداف من الهجوم الجوي، منها المراكز الإدارية والسياسية
والهياكل الارتكازية وتجمعات القوات والقواعد العسكرية والمناجم المهمة.
الجودة
العالية والفاعلية المؤثرة لنظم الدفاع الجوي الروسية معروفة جيداً في
العالم. ويعتبر معظم الخبراء بأنها متفوقة على مثيلاتها الأجنبية. ومجرد
وجود هذه النظم في القوات المسلحة للدولة يجعل العدو يفكر جيداً قبل أن
يحاول اللجوء إلى القوة.
النظام "Buk - M2E" - درع جوي قوي
نظام البوك او sam-11 قد طور لسد احتياجين اساسين الاول توفير بديل لنظام sam-6
الثاني توفير قاعده صواريخ مشتركه من اجل SA-N-7 Gadfly السطح جو
وكانت من ضرورات التصميم الرئيسيه هي توفير تصميم افضل مع القدره علي الاشتباك
مع اكثر من هدف مقارنه مع SA-6 Gainful مع سهوله اكبر في الحفاظ علي نظام السلاح
والقاعده المستديره للصواريخ مع تحسين اداء الحركيه مع تحسين المقاومه المضاده
مع القدره علي التعامل ضد الاهداف التي تقوم بمناوره من 10 الي 12 G
وقد بدأ التطوير عام 1971 من شركه Tikhomirov NIIP المسئوله عن تصميم النظام
مع شركه Novator ، في تلك المرحله التطويريه لمنظومه SA-12
كلفت الشركه لتطوير صواريخ جديده وتم تكليف شركه AGat بتطوير رادار شبه نشط
2K12 Kub,,, NATO reporting name: SA-6 "Gainful"
يُعتبر
النظام "Buk-M2E"، الذي تورّده مؤسسة روس اوبورون إكسبورت
"Rosoboronexport" الحكومية الروسية، من الأنظمة الصاروخية الروسية الأكثر
شهرة نتيجة لقدراته القتالية الفريدة في نوعها. إنه نظام حديث للمدى
المتوسط يمتاز بخفة الحركة وتعدد الوظائف والقنوات. وهذا النظام هو تطوير
لاحق لأنظمة الدفاع الجوي "Kub" "Kvadrat" و"Buk" و"Buk-M1" و"Buk-M1-2".
بالمقارنة
بالنماذج السابقة ارتقت القدرات القتالية للنظام "Buk-M2E" إلى حدٍ بعيدٍ.
إذ ازدادت إنتاجيته النارية أربع مرات، كما ازداد مدى تتبع الأهداف
المنخفضة بمقدار 1,5 مرة نتيجة إضافة رادار للإنارة والتوجيه إلى مكونات
النظام. ويتمثل الفارق المبدئي الآخر بالنسبة إلى النماذج السابقة في
استخدام هوائي المصفوفة الطورية في رادار القاذف الذاتي الحركة.
ويمكن الآن توريد النظام محملاً على المركبات المجنزرة أو المركبات المدولبة حسب الحاجة.
النظام
"Buk-M2E" مخصص للاشتباك مع الطائرات التكتيكية والإستراتيجية والصواريخ
المجنحة والطوافات بما في ذلك الطوافات الحائمة في الجو وغيرها من الأهداف
الجوية الأيروديناميكية في كامل نطاق استخداماتها المتوقعة، والصواريخ
البالستيكية التكتيكية والصواريخ التي تطلق من الطائرات والقنابل الجوية
الموجّهة. كما أن النظام "Buk-M2E" قادر على الاشتباك مع الأهداف فوق سطح
البحر المدمرات وزوارق الصواريخ إضافة إلى الأهداف البرية التي تظهر على
شاشة الرادار. ويمكن استخدام هذا النظام أيضاً في مكافحة قوات الإبرار عن
طريق تدمير سفن الأبرار.

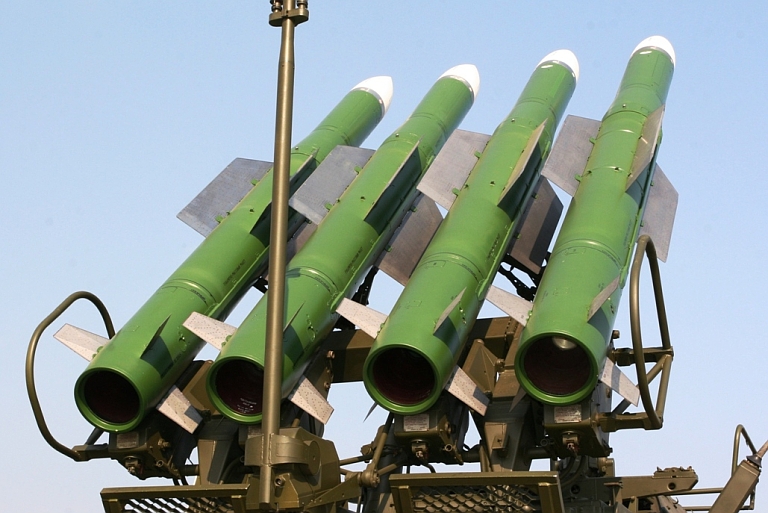

DNPP 9M317E Buk M2 Grizzly SAM. Mass 720 kg, Length 5.55 m, Diameter 0.4 m, Range ~24 nautical miles
المواصفات المفصلة للنظام "Buk-M2E" هي:
- التتبع في آن واحد والاشتباك مع 24 هدفاً يطير من أي اتجاه ضمن مدى 54 كيلومتراً.
- المناعة العالية ضد التشويش في ظروف الإعاقة الإلكترونية المكثفة.
- الدفاع الفعال ضد الأسلحة ذات الدقة العالية.
-القدرة على العمل مهما كانت الأحوال الجوية؛ القدرة العالية على البقاء؛
وخفة الحركة؛ وقابلية اجتياز الأراضي الصعبة؛ بسرعة كبيرة.
- إمكانية الدمج في أية تشكيلات لقوات الدفاع الجوي.
- التشغيل في مختلف الظروف المناخية.
- تخزين الصواريخ دون الحاجة إلى الصيانة خلال مدة 10 سنوات.
9A317 TELAR stations
النظام
"Buk-M2E" قادر على خوض العمليات القتالية تحت قيادة مركز أعلى للقيادة
والسيطرة، أو يمكن أن تعمل القواذف الذاتية الحركة للنظام على انفراد.
هذا،
واستفاد المصممون من التجارب السابقة - بما في ذلك تجارب استخدام أنظمة
الدفاع الجوي في الظروف المناخية الصعبة - وبذلوا جهدهم لتسهيل وتبسيط
عملية التحكم في النظام "Buk-M2E". إذ استخدمت فيه على سبيل المثال معدات
حديثة لبيان المعلومات تعتمد على العناصر الإلكترونية الحديثة والمبينات من
النوع ذي البلورات السائلة.
وهناك اهتمام كبير
من جانب الزبائن بفضل المواصفات القتالية العالية لنظام الدفاع الجوي هذا
تمكن من صد الضربات المكثفة لوسائل الهجوم الجوي في ظروف المواقع الجوية
المعقدة والإعاقة الإلكترونية الشديدة.
النظام "Tor-M2E" لن يترك فرصة للهدف المعادي
النظام
القوي الآخر الذي تعرضه للتوريد مؤسسة "روس أوبورون إكسبورت"
"Rosoboronexport" الروسية هو نظام صاروخي جديد للدفاع الجوي للمدى القريب
"Tor-M2E" الذي يُعتبر من نظم الدفاع الجوي الأكثر تقدماً في الوقت الراهن.
النظام "Tor-M2E" مخصص لصد الغارات المكثفة
للطائرات والطوافات وتدمير الصواريخ المجنحة والقنابل والصواريخ الجوية
الموجهة والطائرات بدون الطيار وغيرها من عناصر الأسلحة ذات الدقة العالية.
إن النظام "Tor-M2E" لا يترك فرصة البقاء لهذه الأهداف ضمن مدى 12
كيلومتراً وفي ارتفاع حتى 10 كيلومترات حتى في أصعب ظروف للمواقف الجوي
والإعاقة الإلكترونية.
من مزايا النظام "Tor-M2E":
- تحميل جميع المعدات الرادارية والبصرية والمعدات الكمبيوترية والصواريخ على مركبة مجنزرة أو مدولبة واحدة.

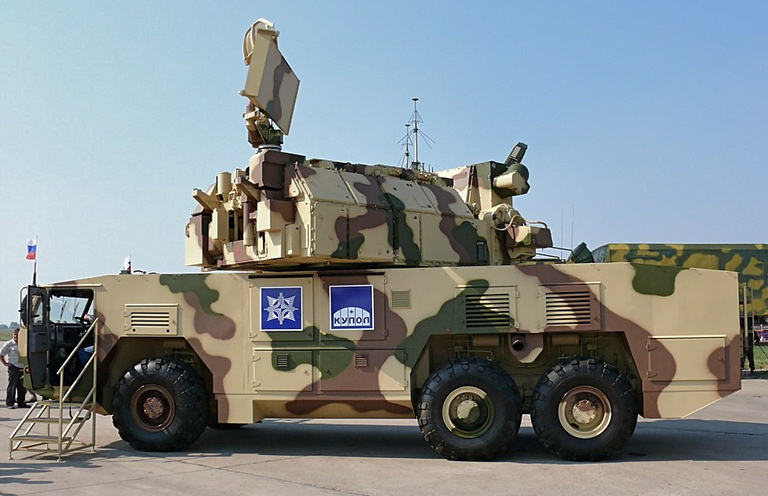

Side aspect view of Tor M2E with antennas fully deployed
-القيام باستطلاع راداري مستقل وتمييز الأهداف الجوية من الحركة أو من
الثبات؛ الاشتباك في آن واحد مع أربعة أهداف خلال وقفة قصيرة في أي وقت من
أوقات النهار أو الليل على اختلاف الأحوال الجوية.
- إمكانية الدمج في منظومات التحكم الأوتوماتيكية للدفاعات الجوية سواء أكانت روسية أم اجنبية الصنع.
-مستوى رفيع للأتمتة والألغورتيمات الكمبيوترية الفريدة من نوعها للعمل
القتالي، الأمر الذي يمكن من تقليل الحاجة إلى تدخل الأفراد حتى أدنى حد،
إذ أن العربة القتالية للنظام "Tor-M2E" تقوم هي نفسها بكشف الأهداف
وانتقاء الأهداف الأكثر خطورة وتتبعها ثم تحدد بنفسها أسبقية وزمن الاشتباك
معها.
هذا، ويتم التعامل الأوتوماتيكي بين زوج
من العربات القتالية على مستوى جديد، إذ تشكلان مجالاً رادارياً موحداً حيث
تتبادلان المعلومات وتوزعان الأهداف فيما بينهما. كما تمكن الدرجة العالية
للأتمتة من تسهيل عملية تدريب الأفراد إلى أقصى حد، الأمر الذي يشكل
عاملاً مهماً بالنسبة للدول التي لم تستخدم مثل هذه الأنظمة من قبلُ. كما
تم تخفيض عدد أفراد الطاقم القتالي للنظام "Tor-M2E" الى فرد واحد.
أجريت أثناء معرض "MAKS-2009" رمايات للاشتباك مع الأهداف التي تمثل
الصواريخ ذات الدقة العالية. وجرت هذه الرمايات في ميدان الرماية "كابوستين
يار" في جنوب روسيا وحضرها وفود من الدول العربية وأمريكا اللاتينية وآسيا
وإفريقيا. المشهد كان مثيراً: يرى المشاهدون ومضة لهب ساطع وينطلق صاروخ
الاعتراض الأول إلى السماء. وبعد ثوانٍ معدودة ينطلق الصاروخ الثاني
والثالث والرابع... وبعد لحظات تظهر في السماء سحب بيضاء تتسع سريعاً في
نقطة اعتراض الهدف الأول، ثم الثاني والثالث والرابع... محققة إصابة دقيقة
مائة في المائة. ثم يسمع الحضور اصوات الانفجارات. لقد تمت إصابة جميع
الأهداف الأربعة في آن واحد عملياً بواسطة أربعة صواريخ موجهة أطلقتها
العربة القتالية للنظام "Tor-M2E". وقابل الضيوف الأجانب من الخبراء
المعروفين نظم الدفاع الجوي، بتصفيق حار نظرا للنتيجة الباهرة التي حققها
المهندسون والمصممون الروس.
نظام الصواريخ والمدافع "Pantsir-S1" - حماية الخط الأخير
دخلت في الخدمة لدى القوات المسلحة الروسية أول مجموعة من أنظمة
الصواريخ والمدافع للمدى القريب "Pantsir-S1" وهو تطوير لاحق للنظام
"Tunguska".

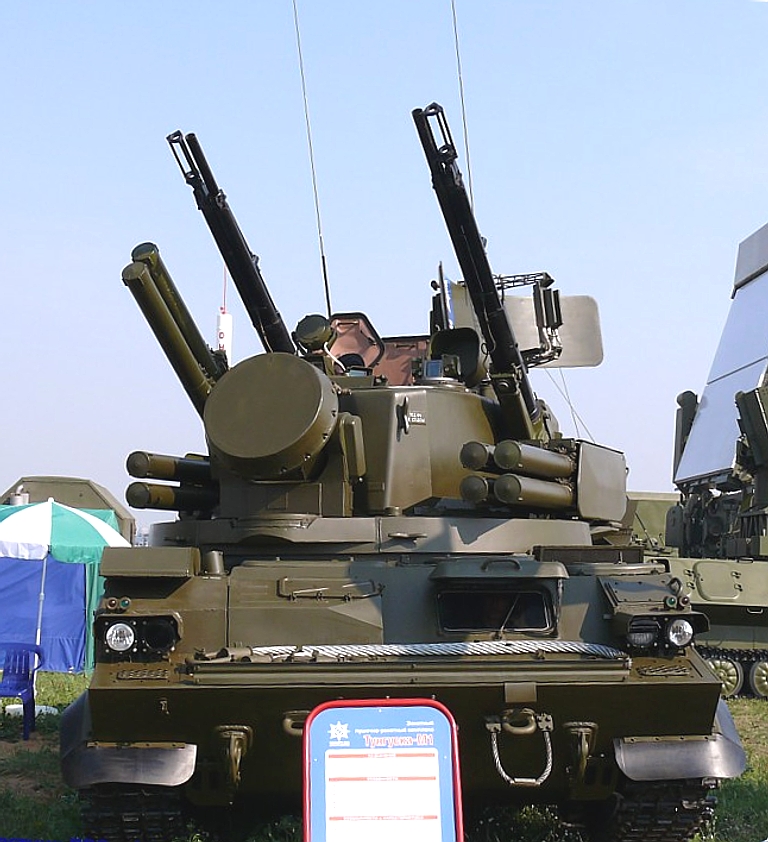

Late configuration 2S6M1 Tunguska M1.
هذا النظام قادر على مكافحة أية
أنواع من الأهداف الجوية العصرية مع طيار أو دون طيار، بما في ذلك الأسلحة
ذات الدقة العالية التي تطلق من الطائرات. وعند اللزوم يستطيع النظام
الاشتباك مع الأهداف البرية أو البحرية ذات الدروع الخفيفة وتدمير القوة
البشرية للعدو.
من الميزات الرئيسية لهذا النظام
خلافاً للنظم الأخرى، وجود الصواريخ والمدافع، الأمر الذي يمكن من إقامة
منطقة تدمير متواصلة والقيام بالاشتباك المطرد بدءاً بالمدى الأقصى 18-20
كيلومتراً وحتى مسافة 200 متر وفي الارتفاعات من 5 أمتار إلى 15 كيلومتراً.

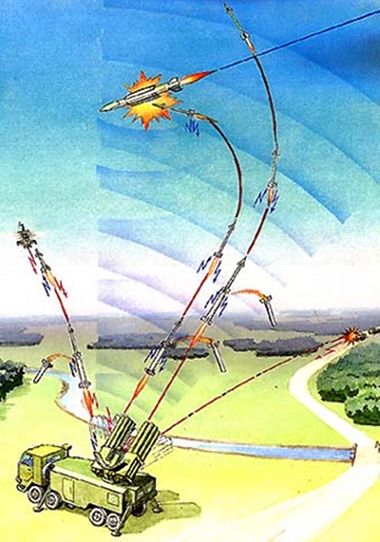

CONOPS diagram for the Pantsir S system

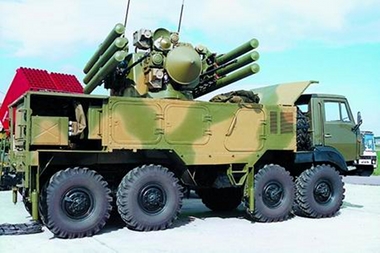

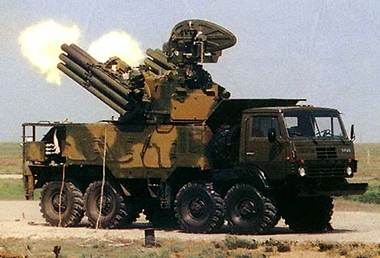

early Pantsir S demonstrator on the 8 x 8 Ural-5323.4 vehicle.
تجدر الإشارة إلى بعض ميزات النظام "Pantsir-S1"، الذي تعرضه للتوريد مؤسسة "روس أوبورون إكسبورت": "Rosoboronexport"
- مجموعة تحكم رادارية وبصرية عالية الذكاء متعددة الأنماط والنطاقات.
- قناتين مستقلتين واحدة رادارية والأخرى بصرية للاشتباك في آن واحد مع هدفين قادمين من اتجاهين مختلفين.
- تتبع أوتوماتيكي لعشرين هدفاً وإمكانية إطلاق صاروخين معاً للاشتباك مع هدف واحد منها.
- نمط أوتوماتيكي للعمل القتالي من لحظة بحث عن الأهداف حتى مرحلة الاشتباك معها، مع توفر إمكانية التحول إلى نمط شبه أوتوماتيكي.
-توفر النمط السلبي للعمل القتالي في نطاق الموجات تحت الحمراء والموجات
الطويلة مع التتبع الآلي للأهداف حيث يتم ضمان الدقة العالية لتوجيه
الأسلحة والدرجة المنخفضة للظهور الراداري.
- مناعة عالية ضد أي نوع من أنواع التشويش نتيجة دمج المعدات الرادارية والبصرية الإلكترونية في منظومة موحدة.
- قدرة قتالية عالية وزمن قليل لرد الفعل - حتى 6 ثوانٍ، نتيجة الدرجة العالية لأتمتة النظام.
- إمكانية الاشتباك مع الأهداف من الثبات ومن الحركة.
Pantsyr S1 launching a missile at the Kapustin Yar test range
العنصر
الأساسي للنظام هو العربة القتالية. تمكن معدات العربة القتالية من
استخدام النظام "Pantsir-S1" سواء كنظام قائم بنفسه ضمن الدفاعات الجوية من
مختلف المستويات. تتوفر في العربة القتالية معدات كشف وتمييز الأهداف
والإدارة والاتصال والملاحة بالأقمار الصناعية. المعدات ووحدتان من
الصواريخ ٦ X ٢ والمدفعان كل منهما ذو سبطانتين عيار 30 ملم مركبة كلها في
برج موحد يمكن تركيبه على مختلف الأنواع من المركبات البرية أو البحرية.

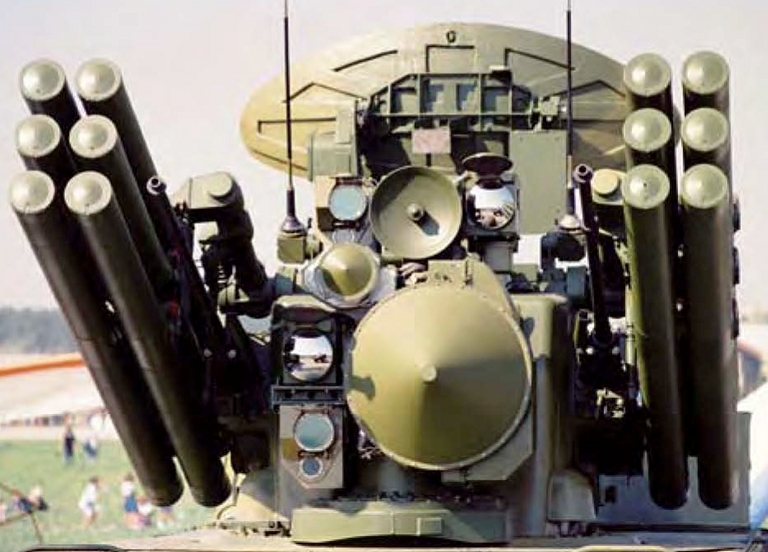

Above: Detail of Pantsir S demonstrator turret, showing the dual band Phazotron 1L36 Roman engagement radar and early Russian designed electro-optical suite, early 9M335 missile launchers and early 30 mm guns ; Below: detail of 9M335 missile launch tubes and 30 mm gun.
النظام
"Pantsir-S1" مكون من وحدات متكاملة ولذا يمكن تصنيع نماذج مختلفة من هذا
النظام - حسب رغبة المشتري: منها نماذج ذاتية الحركة على مركبة مجنزرة أو
مدولبة أو ثابتة في حاوية. وفي الحالة الأخيرة يمكن أن يتواجد أفراد الطاقم
في مخبأ حيث يتحكمون بالنظام من لوحات تحكم خارجية، الأمر الذي يزيد من
قابلية البقاء للنظام في ظروف تأثير النيران المعادية.

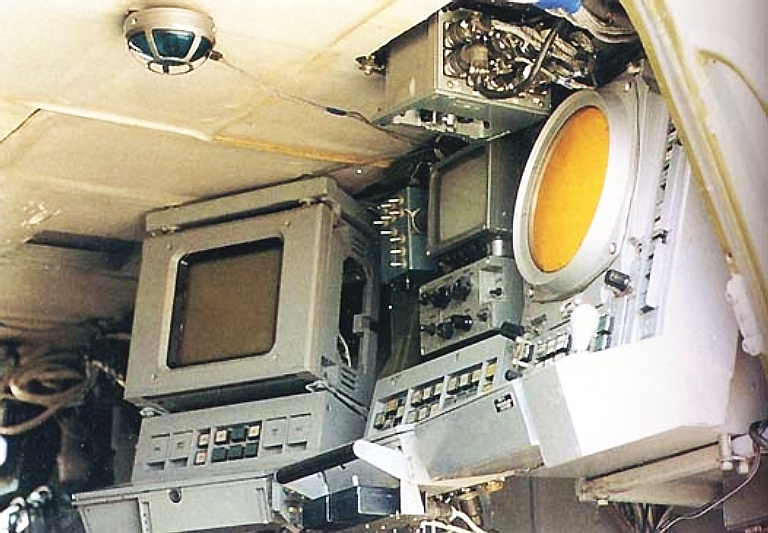

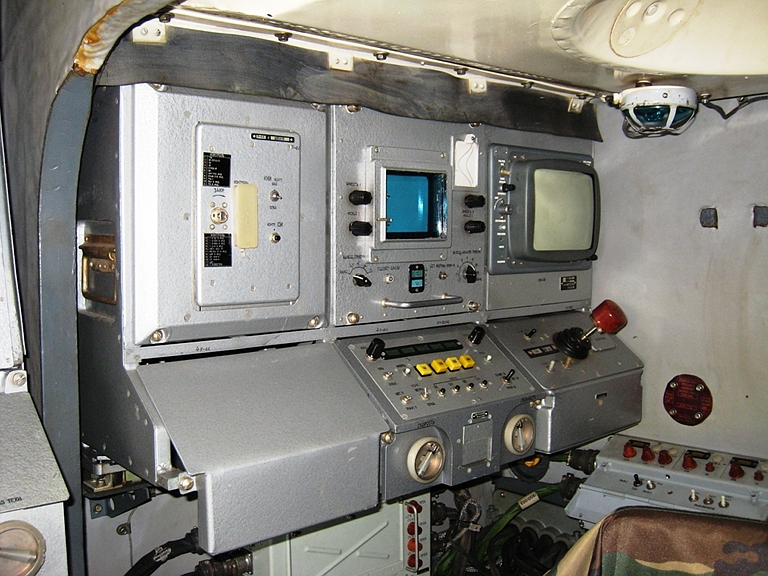

Early configuration of operator stations using CRT displays.

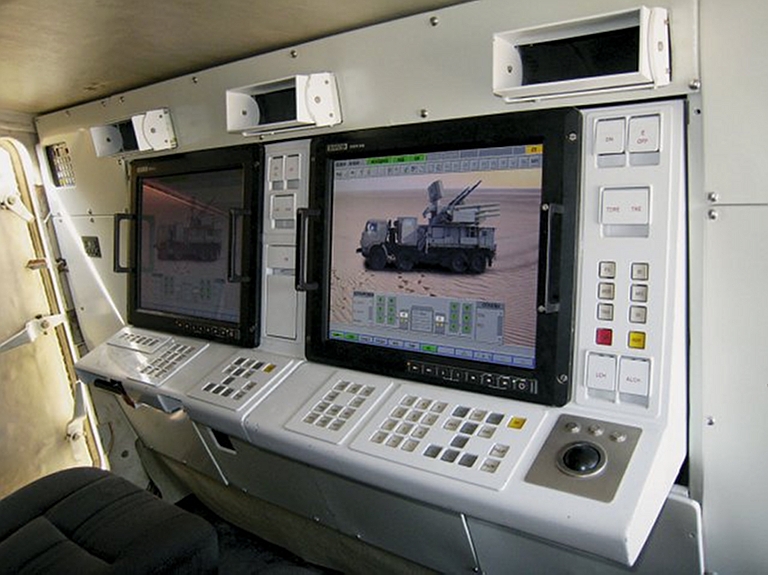

Crew stations in the recent Pantsir S1E hosted on the GM-352M1E chassis

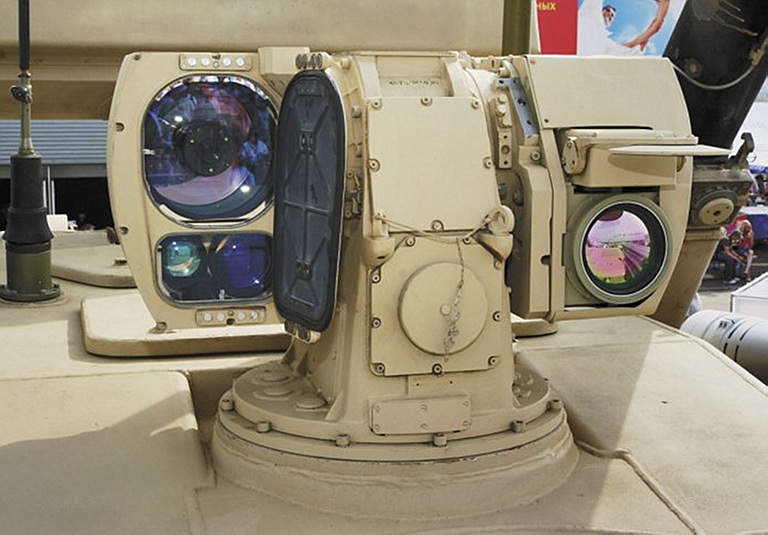

Electro-optical tracking turret on Pantsir S1. The optics indicate a three field of view stabilised TV system and a single field of view thermal imaging sensor

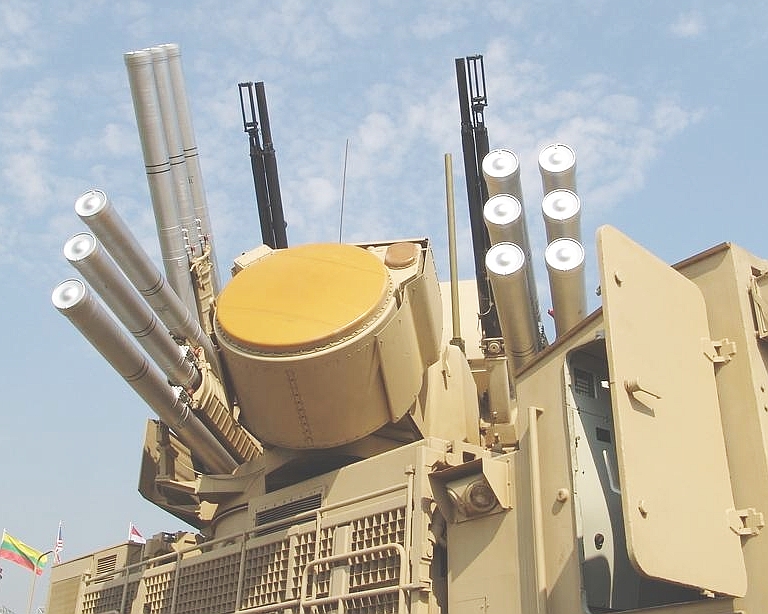

Detail of new Pantsir S1 Phazotron X-band phased array engagement radar

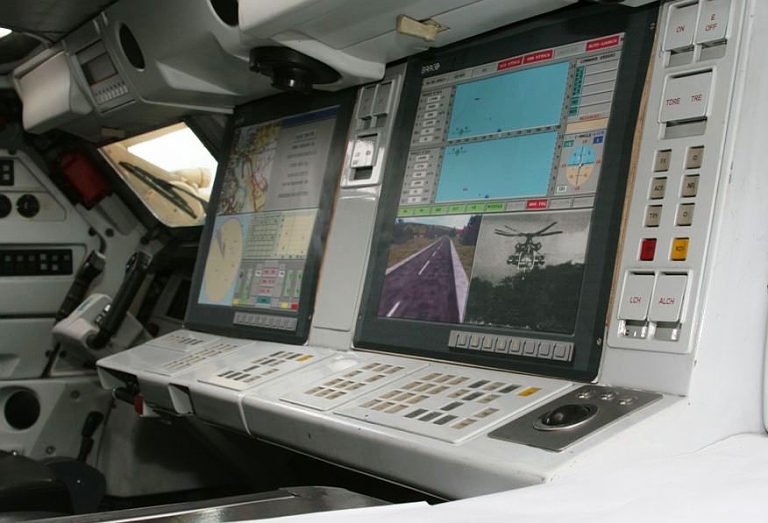

Crew stations in the recent Pantsir S1E configuration
Pantsir S1E exported to the UAE on a MAN Cat SX 45 8 x 8 chassis
وهناك
ناحية مهمة تجدر الإشارة إليها وهي: إن أنظمة الدفاع الجوي "Buk-M2E"
و"Tor-M2E" و "Pantsir-S1" وغيرها من أنظمة الدفاع الجوي التي تصدرها مؤسسة
"روس أوبورون إكسبورت" "Rosboronexport"، تختلف إيجابياً عن مثيلاتها
الأجنبية من حيث معادلة "الفاعلية"التكلفة". إنها تستجيب لمتطلبات العصر
والمهام الراهنة وتستطيع الدفاع عن أية دولة من التهديدات الجوية. الأنظمة
الروسية الصنع تنسجم تماماً مع منظومات الدفاع الجوي القومية المتوفرة
وتزيد من القدرات الدفاعية للقوات المسلحة. والفوائد التي يحصل عليها
المشتري هي الموثوقية في الأداء والجودة العالية والمواصفات القتالية
الفريدة من نوعها. والخلاصة هي حماية للسماء صافية نقية.
نبذة عن مؤسسة "روس أوبورون إكسبورت" Rosoboronexport الروسية:
مؤسسة
"روس أوبورون إكسبورت" هي مؤسسة وحيدة في روسيا تعرض للتصدير تشكيلة كاملة
من المنتجات والتكنولوجيات والخدمات المخصصة للأغراض العسكرية والمزدوجة.
إن مؤسسة "روس أوبورون إكسبورت" هي مؤسسة حكومية ولذا تتمتع دائماً بالدعم
الرسمي في جميع عمليات التصدير.
مؤسسة "روس
أوبورون إكسبورت" هي واحدة من الشركات الرائدة في أسواق الأسلحة العالمية.
وتزيد نسبتها في مجمل صادرات الأسلحة والأعتدة العسكرية الروسية على 80 في
المائة. وتشمل جغرافيا التعاون العسكري التقني لروسيا ما يزيد على 70 دولة
في العالم.
مؤسسة "روس أوبورون إكسبورت" الحكومية
حريصة على سمعتها كشريك آمن، وتتمسك بصرامة بالالتزامات العسكرية السياسية
الدولية لروسيا روحاً وحرفاً، بما في ذلك في مجال الرقابة على الأسلحة.
تم بحمد الله
