ناقلات الجند الألمانية المدرعة

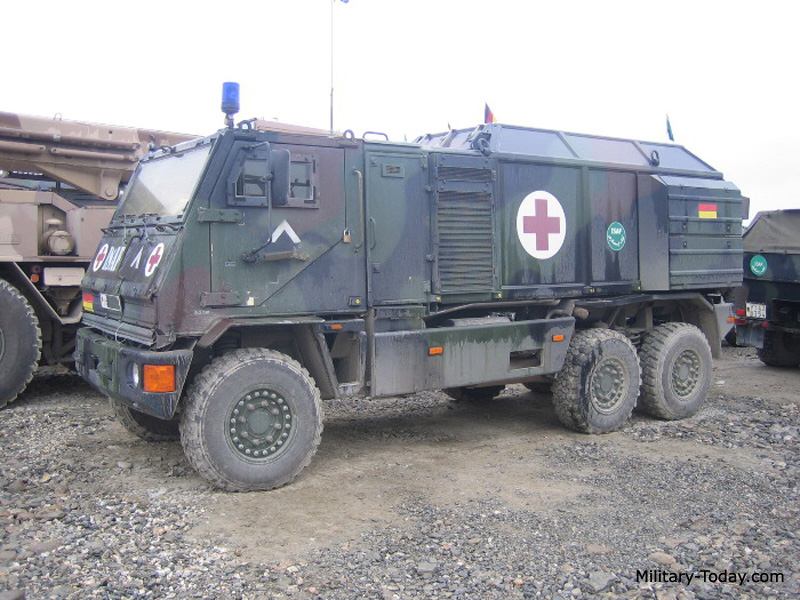

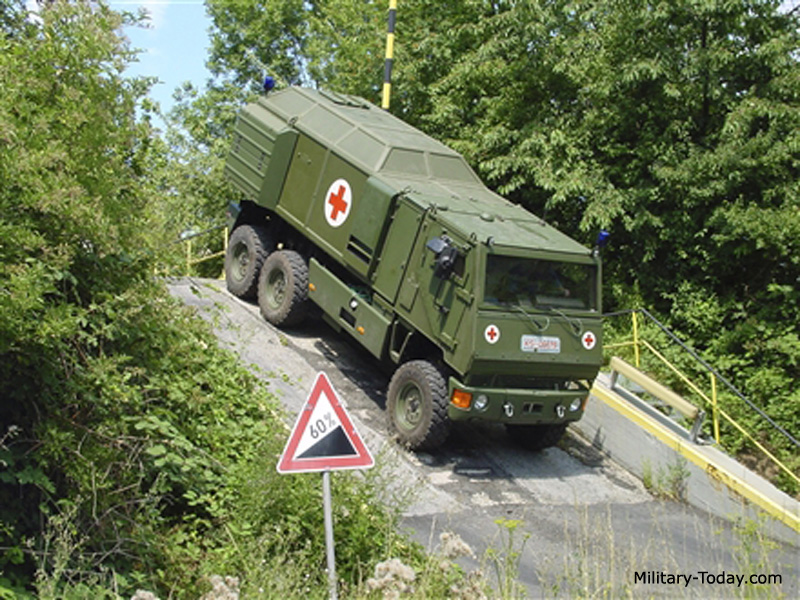

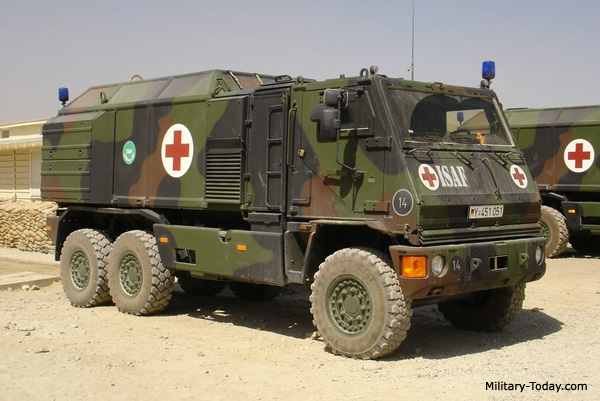

Yak Rheinmetall ياك
Germany / Switzerland


هي ناقلة متعددة المهام صناعة ألمانية سويسرية مشتركة دخلت الخدمة عام 2005 و في عام 2012 يكون الجيش الألماني قد حصل على مايقارب 300 مدرعة منها



تستطيع نقل 5500 كغ من المعدات و التجهيزات الى الخطوط الأمامية للجبهة أو حمل 12 جندي مقاتل بكامل عتادهم


مزودة برشاش 7.62 ملم و قاذف قنابل عيار 40 ملم


دروعها تتحمل العبوات الناسفة زنتها 6 كغ
و تتحمل رشاشات 7.62 ملم



سرعتها 100 كم /سا يمكنها السير لمسافة 600 كم متواصلة

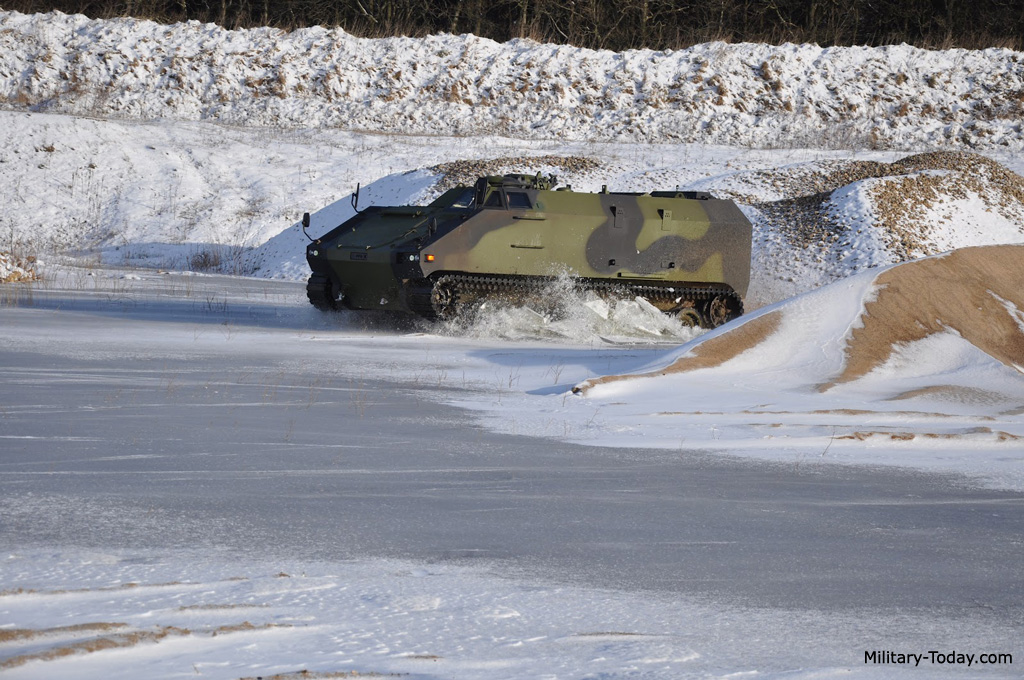

G5


G5 ناقلة جند مدرعة يجري تطويرها لحساب الجيش الألماني يتوقع أن تدخل الخدمة عام 2012 توفر حماية جيدة للطاقم
و للجنود بداخلها



تستطيع حمل 6.5 طن من التجهيزات
أو حمل 10 جنود بكامل عتادهم الحربي



سرعتها 72 كم /سا تقطع مسافة 600 كم وضع فيها العديد من أنظمة و تجهيزات ليوبارد 1
نوع الأسلحة المزودة بها غير معروف .

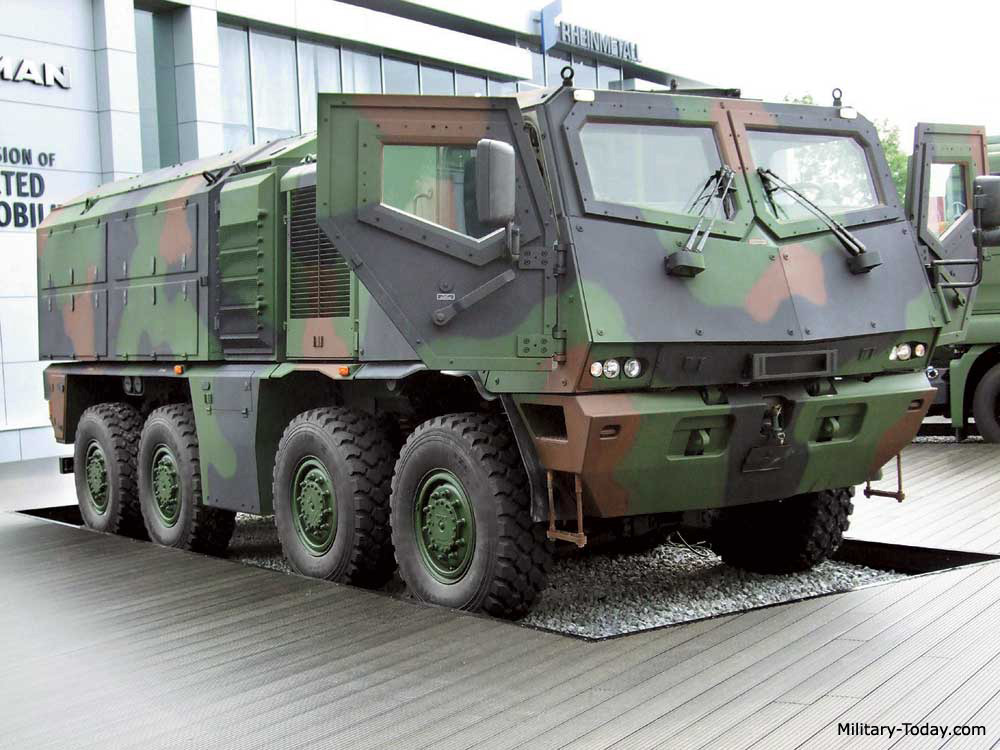

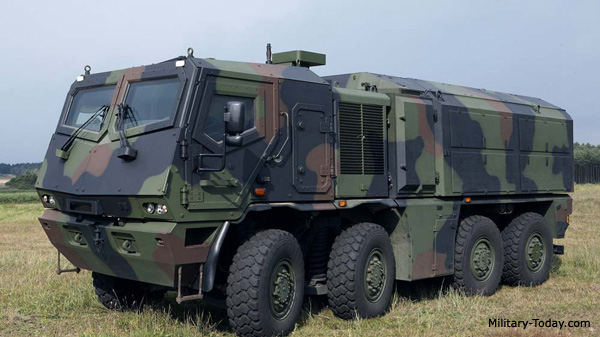

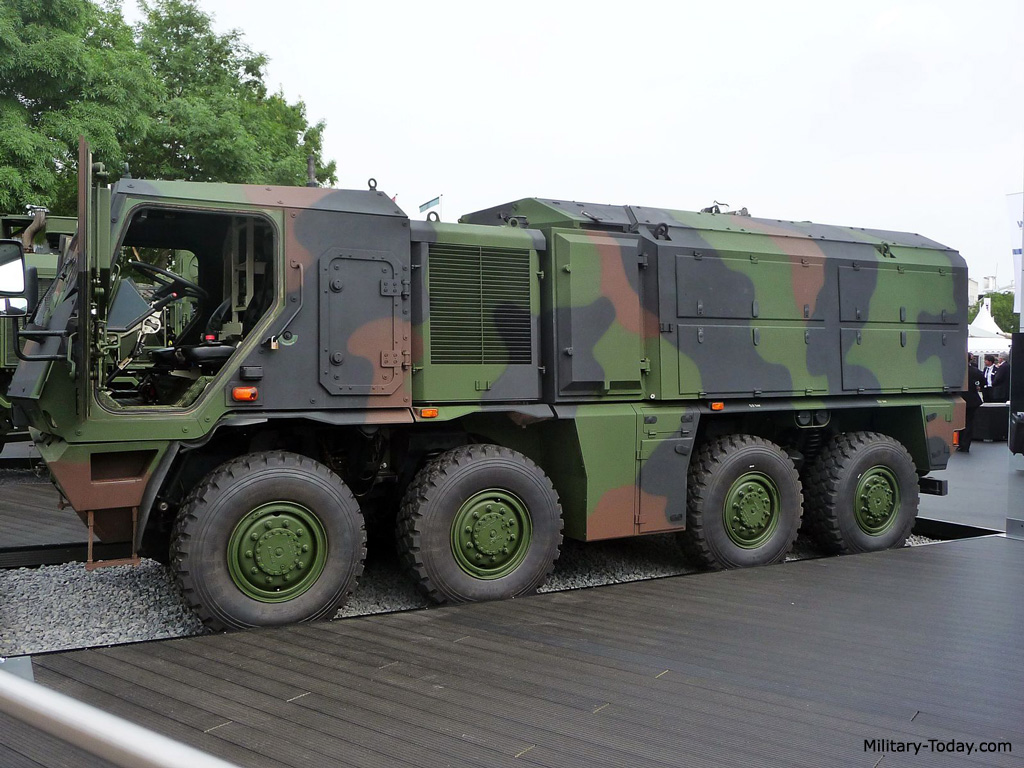

Rheinmetall Wisent



صنعت لتلتبي متطلبات الجيش الألماني أنهت تجاربها في عام 2009 تحمل 6 طن من المعدات و التجهيزات العسكرية
أو 10 جنود مقاتلين و يمكن طي مقاعدها لتصبح مركبة اسعاف

لها مستوى عالي من الحماية ضد القذائف و العبوات الناسفة حتى وزن 8 كغ و المقصورة مزودة بنظام الحماية بي سي


مزودة برشاش 12.7 ملم و قاذف قنابل ألي من عيار 40 ملم
و رشاش 7.62 ملم


سرعتها 105 كم /سا
و تعمل لمسافة 700 كم دون التزود بالوقود .

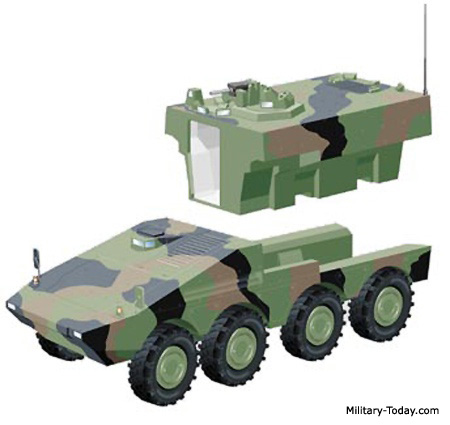

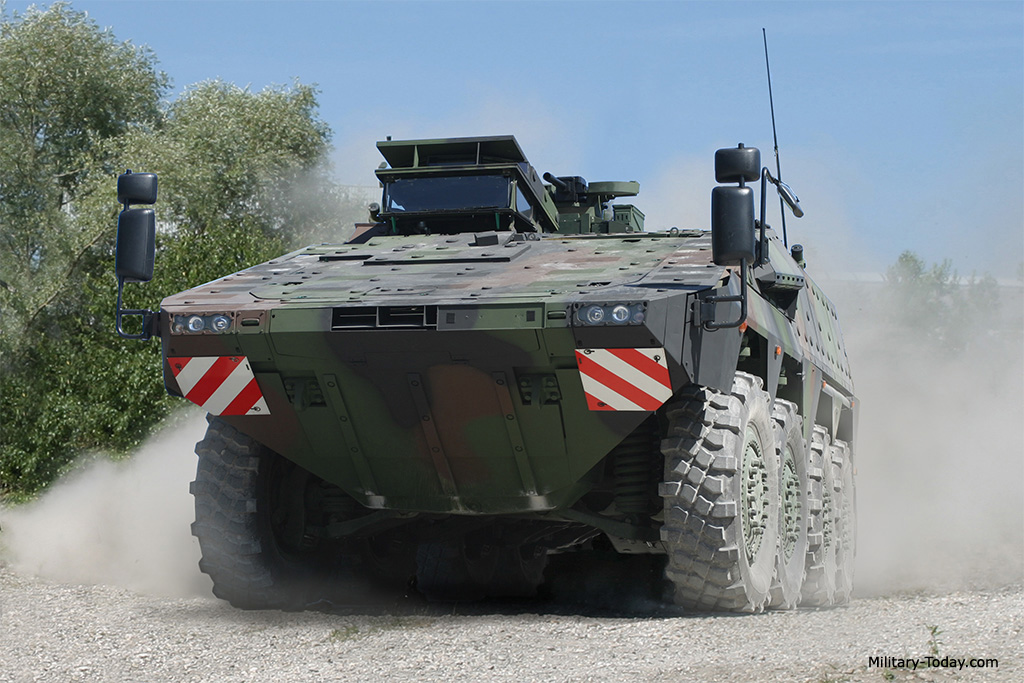

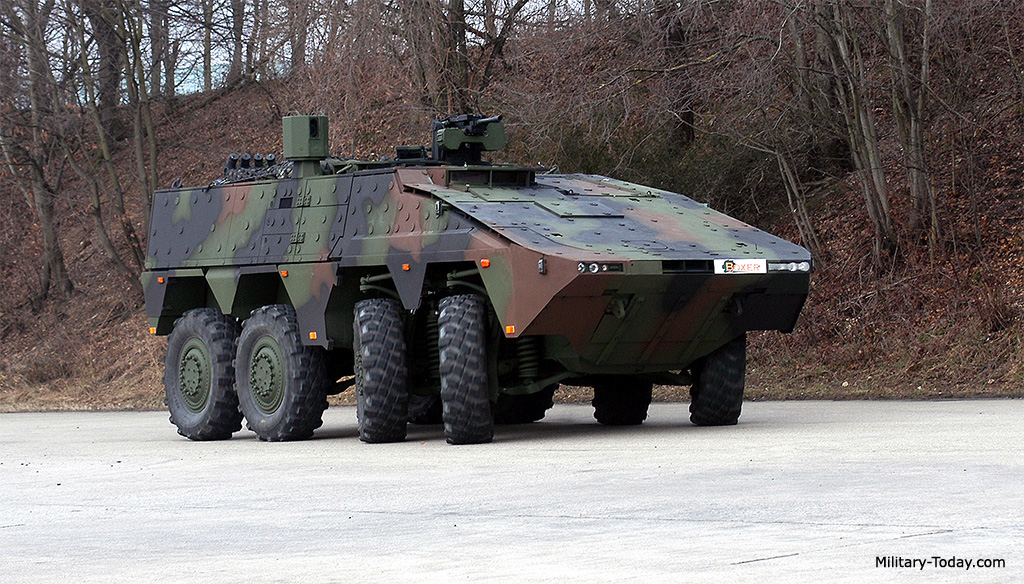

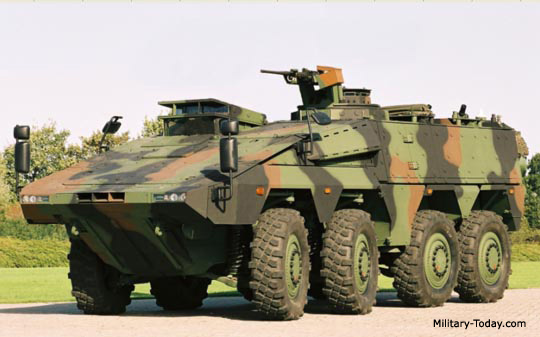

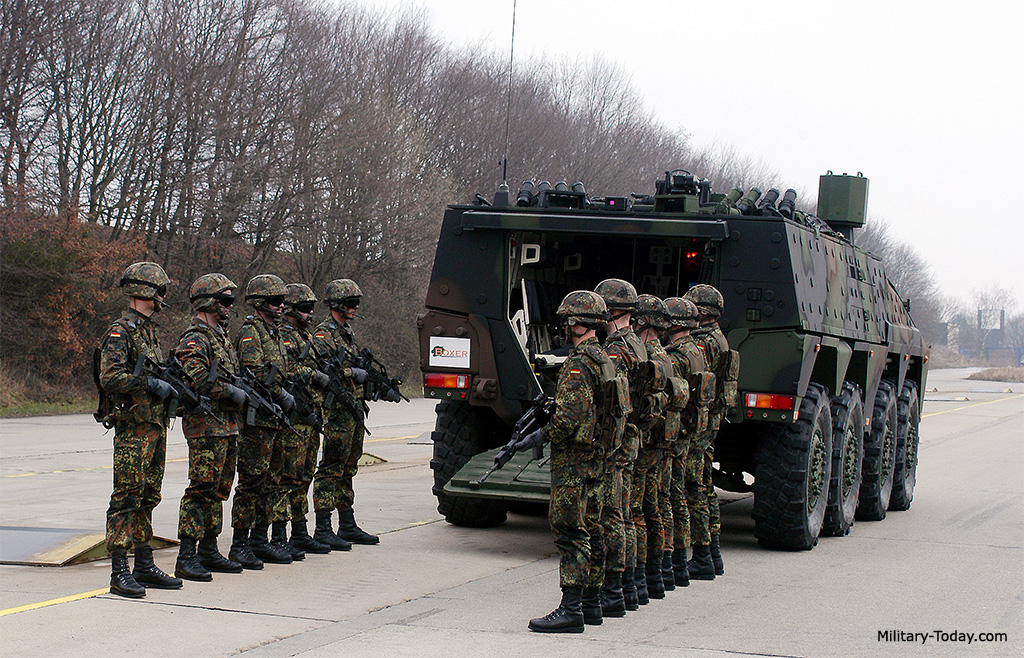

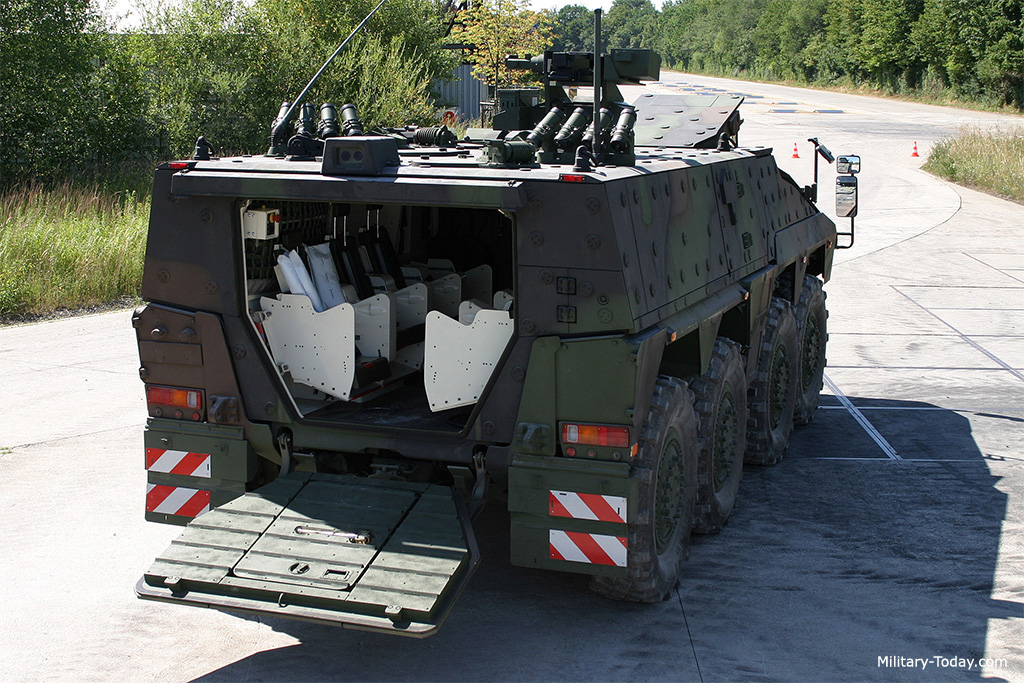

Boxer الملاكم


دخلت الخدمة لدى الجيش البريطاني عام 2009 مدرعة الملاكم مصممة لتوفر اقصى درجات المرونة مزودة بثلاث طبقات من دروع السيراميك

قادرة على الصمود أمام القذائف و الصواريخ من عيار 30 ملم



مزودة بظام تشويش راداري ليصعب اكتشافها
و بصمتها الصوتية منخفضة .



بها قاذف قنابل ألي عيار 40 ملم



و رشاش 12.7 ملم




تسطيع حمل 8 جنود مجهزين تجهيزا كاملا



تحمل 8 طن من المعدات العسكرية المختلفة



سرعتها 103 كم /سا



تعمل يشكل متواصل لمسافة 1000 كم

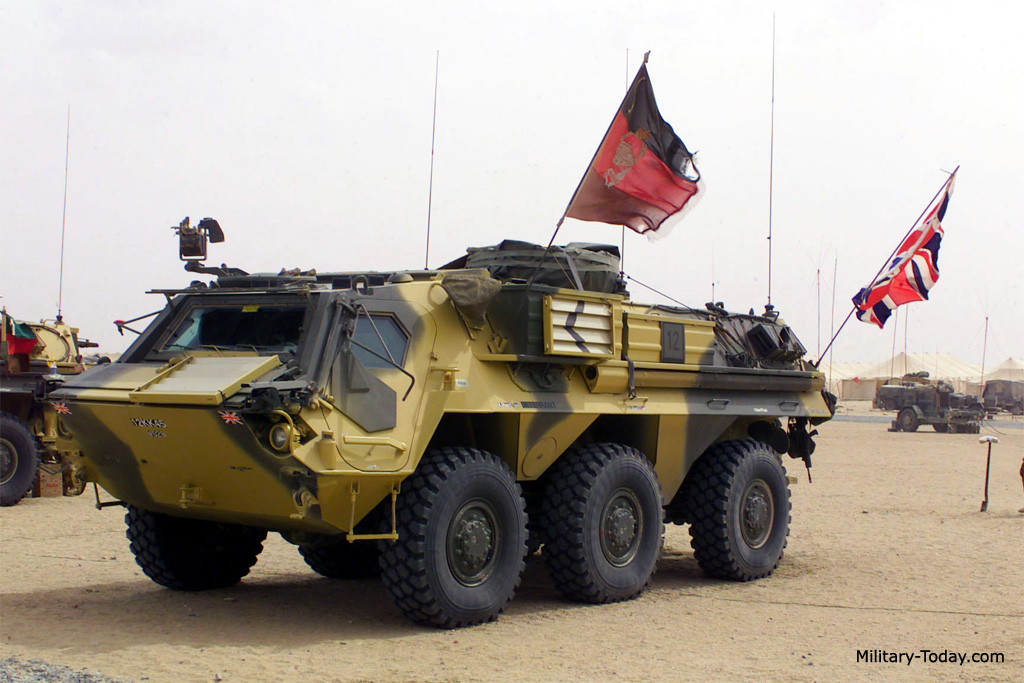

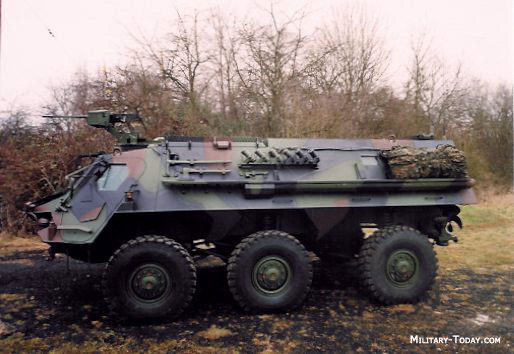

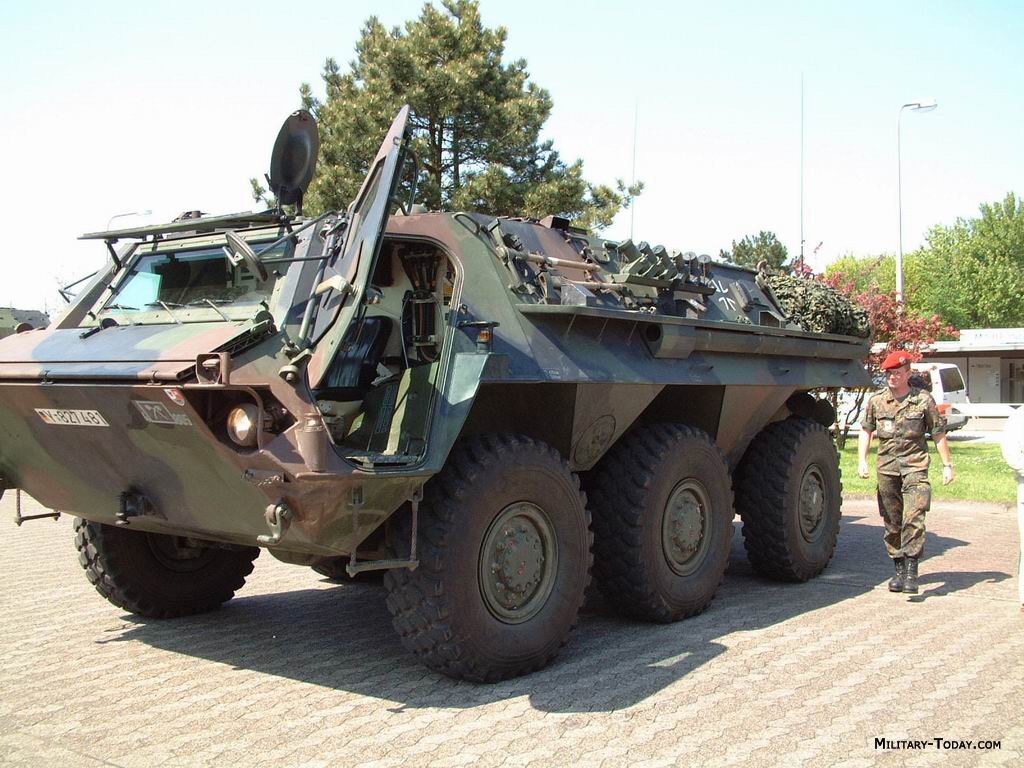

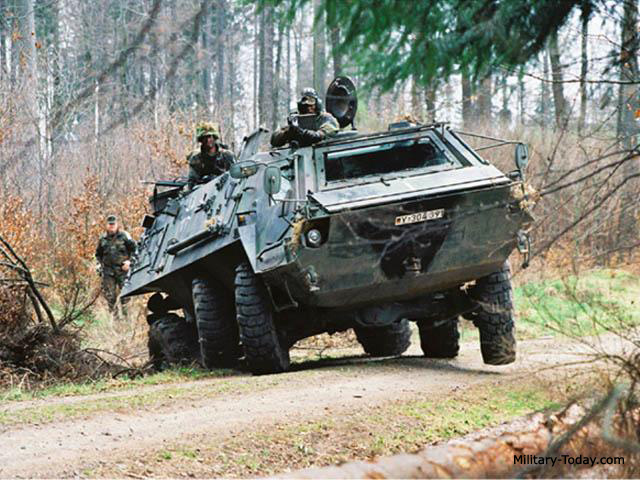

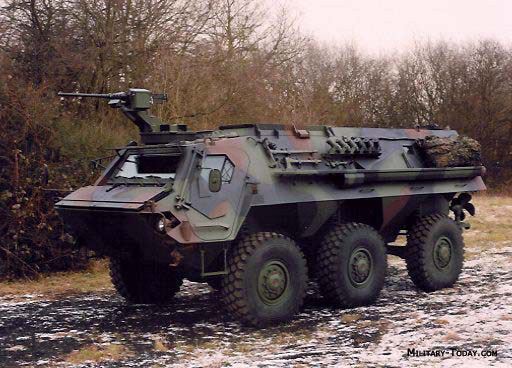

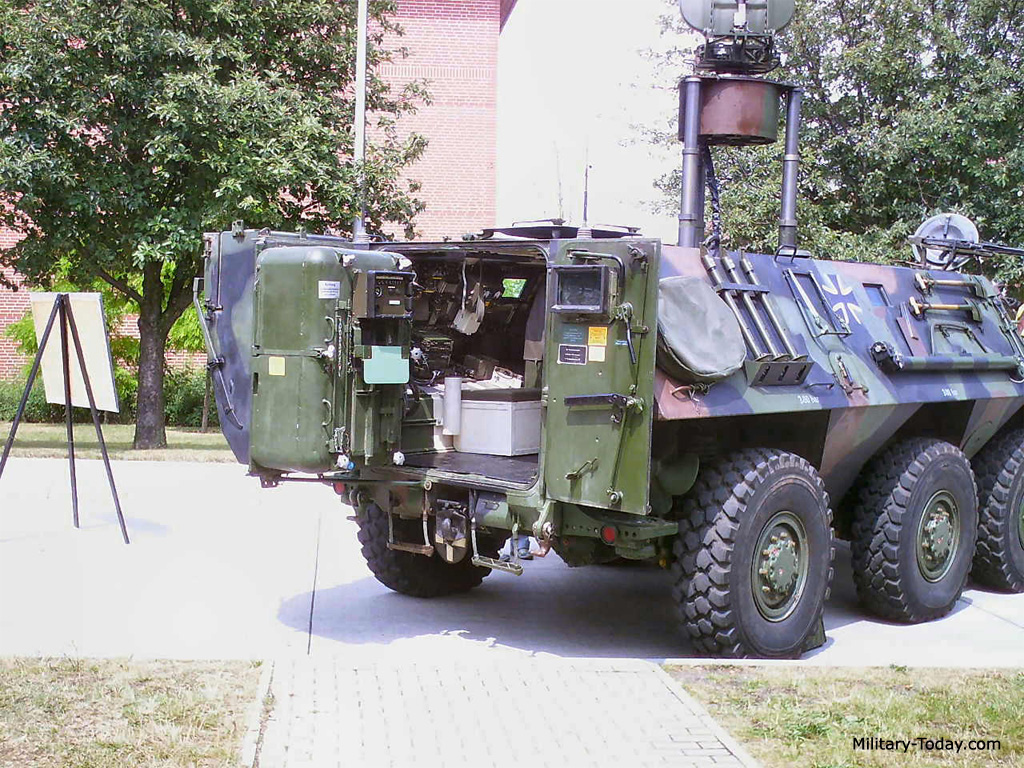

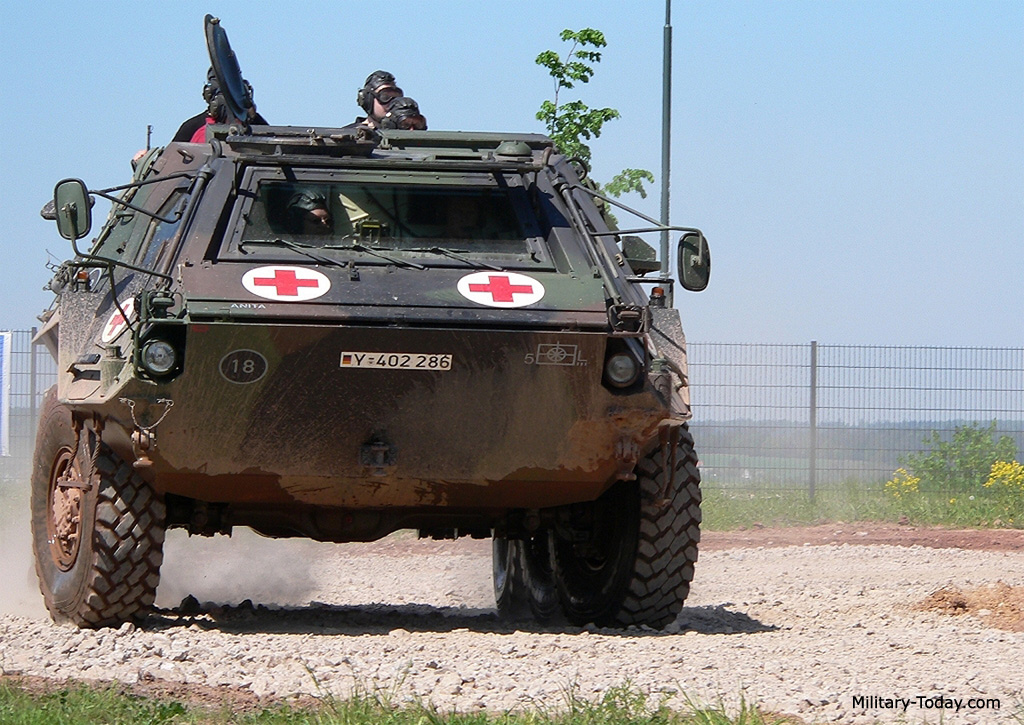

فوكس1



دخلت الخدمة عام 1980 و خضعت للتطوير
و زودت بمعدات و منظومات الكترونية مختلفة
هي مركبة ناقلة لجنود برمائية تماما
تحمل فصيل مشاة يبلغ عدده 14 جندي مسلحين




و 3 طن من التجهيزات المختلفة
مسلحة بمدفع هاون عيار 80 ملم أو 120 ملم
و رشاش عيار 30 أو رشاش 12.7 ملم و رشاش 7.62 ملم



تخدم لدى العديد من الدول منها السعودية
و تركيا و هولندا و فنزويلا و اسرائيل



سرعتها 105 كم في الساعة



تسير لمسافة 800 كم دون التزود بالوقود





التعديل الأخير بواسطة المشرف:
رد: ناقلات الجند الألمانية المدرعة

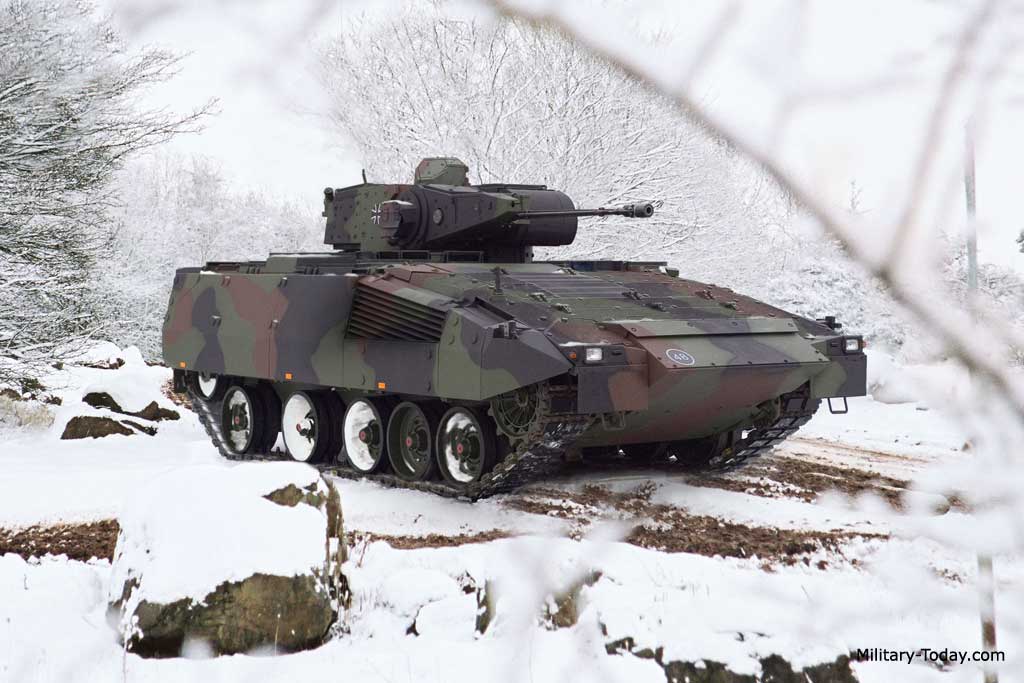

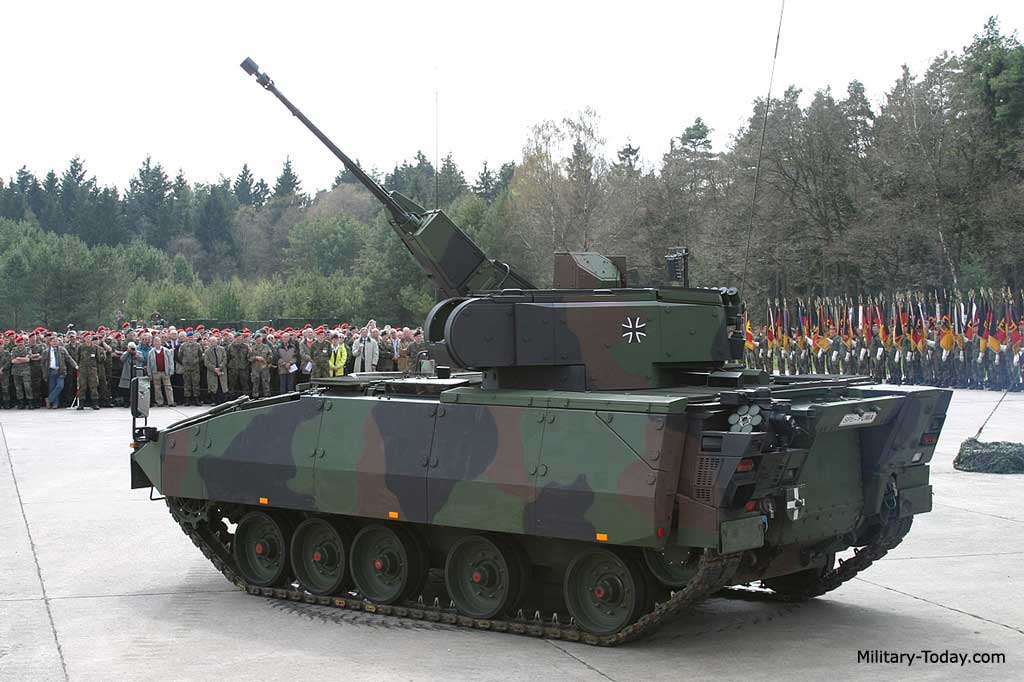

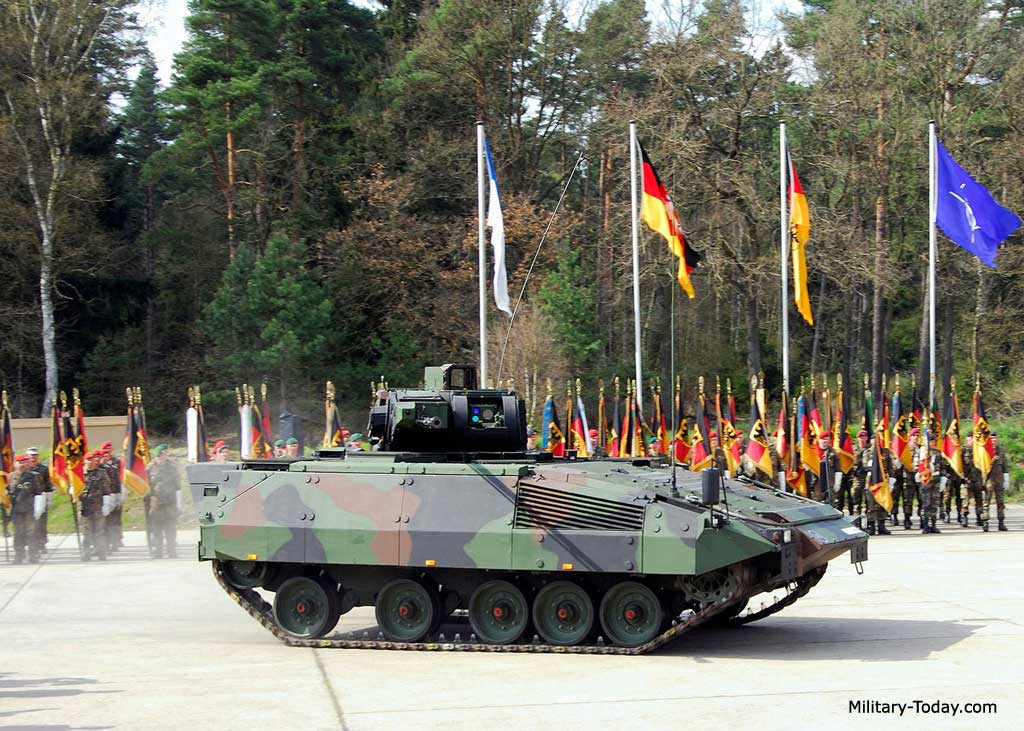

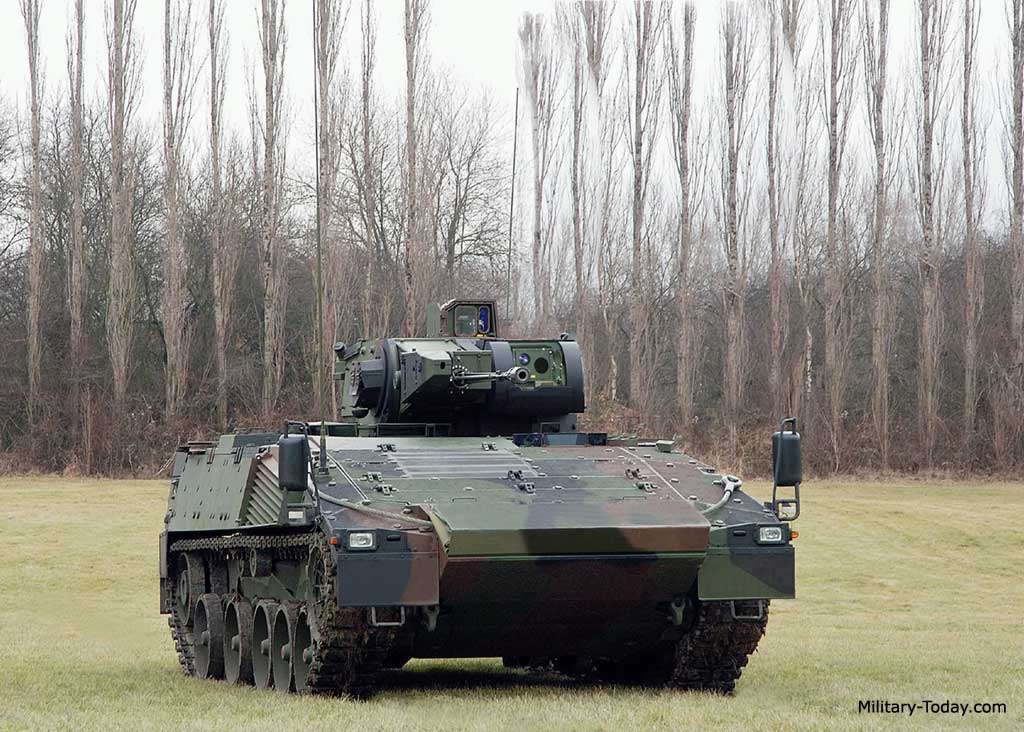

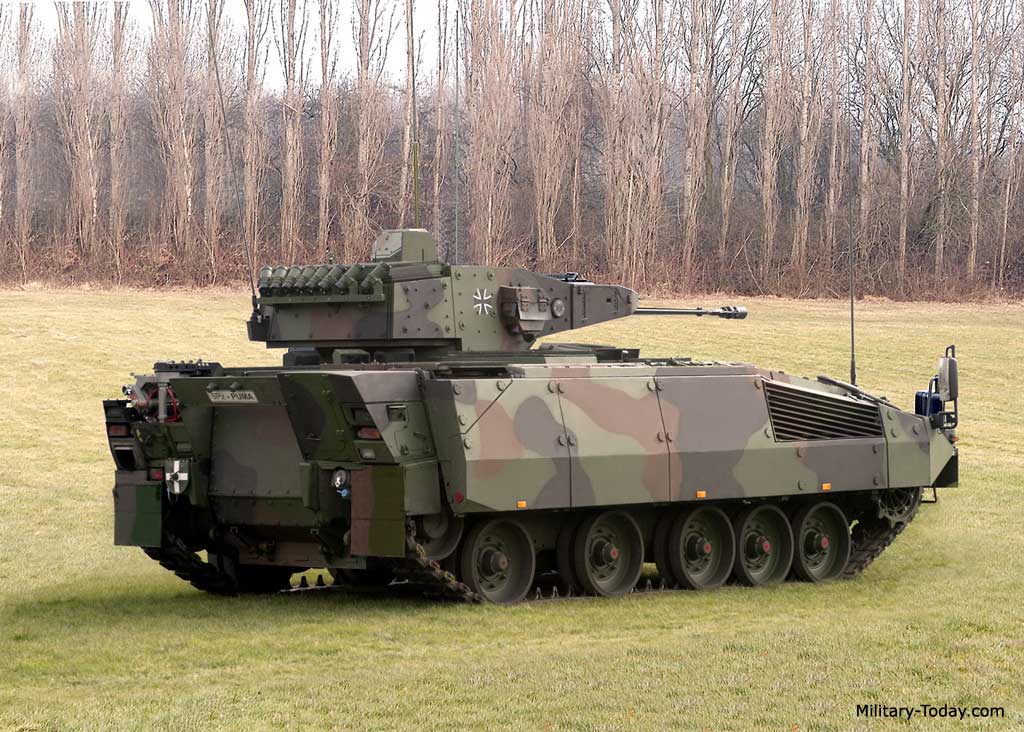

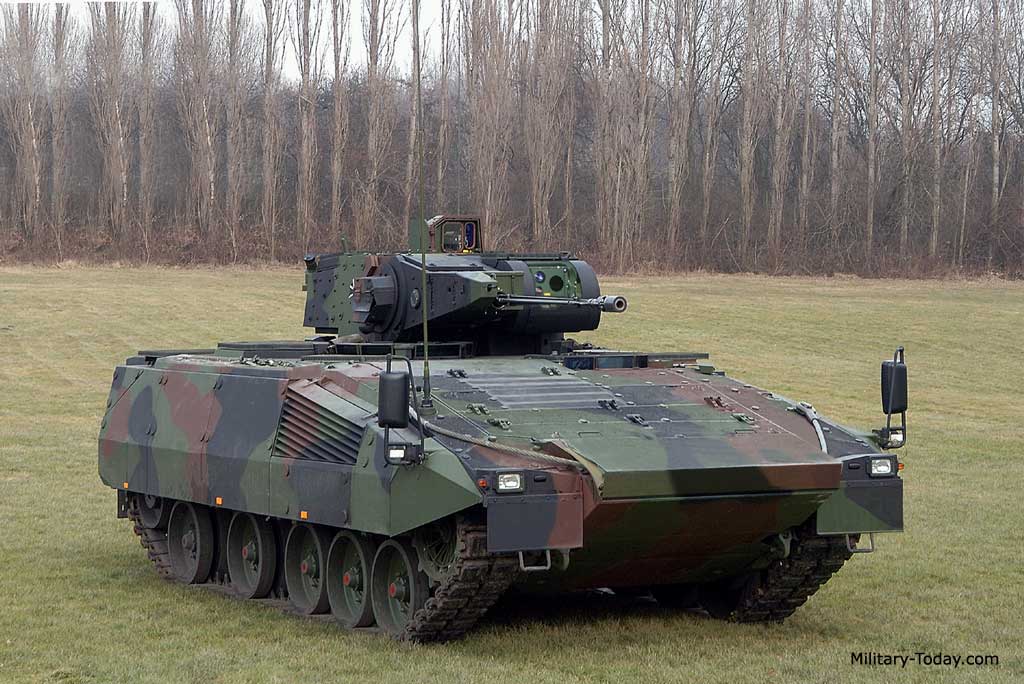

مركبة المشاة القتالية
الألمانية Puma

تعتبر البوما من أحدث مركبات المشاة القتالية لدى الجيش الألماني دخلت الخدمة في 2010
تتحمل جوانبها القذائف و الصواريخ من عيار 30 ملم
تتحمل الأعيرة 14.5 ملم من جميع جوانبها
تتحمل العبوات الناسفة حتى وزن 10 كغ
يمكن زيادة التدريع حسب الطلب




مزودة بمنظومة أسلحة يتم التحكم بها عن بعد
تضم هذة المنظومة مدفع 30 ملم متطور عالي الفعالية



مزودة أيضا بقاذفة صواريخ ATGW
من عيار 76 ملم مدى الصاروخ 3 كم


بها أيضا رشاش 5.56 ملم
عدد أفراد طاقم بوما 3 أفراد
يمكنها حمل 8 جنود مجهزين


مقصورة القيادة مزودة بنظام الحماية بي سي و مكيف للهواء


سرعة البوما 70 كم و مداها 600 كم





رد: ناقلات الجند الألمانية المدرعة

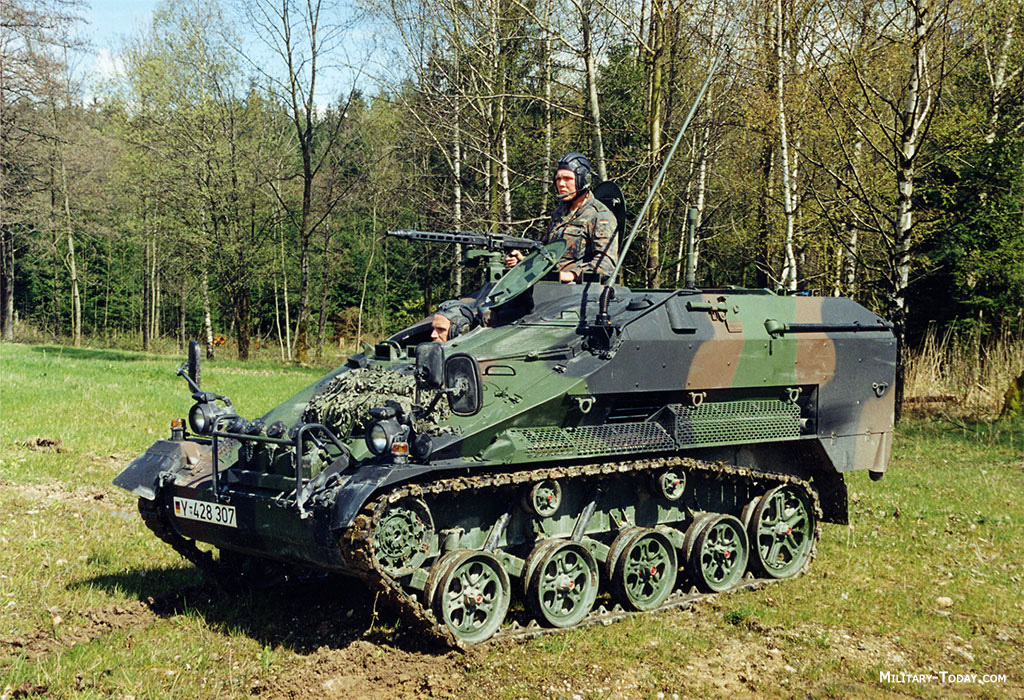

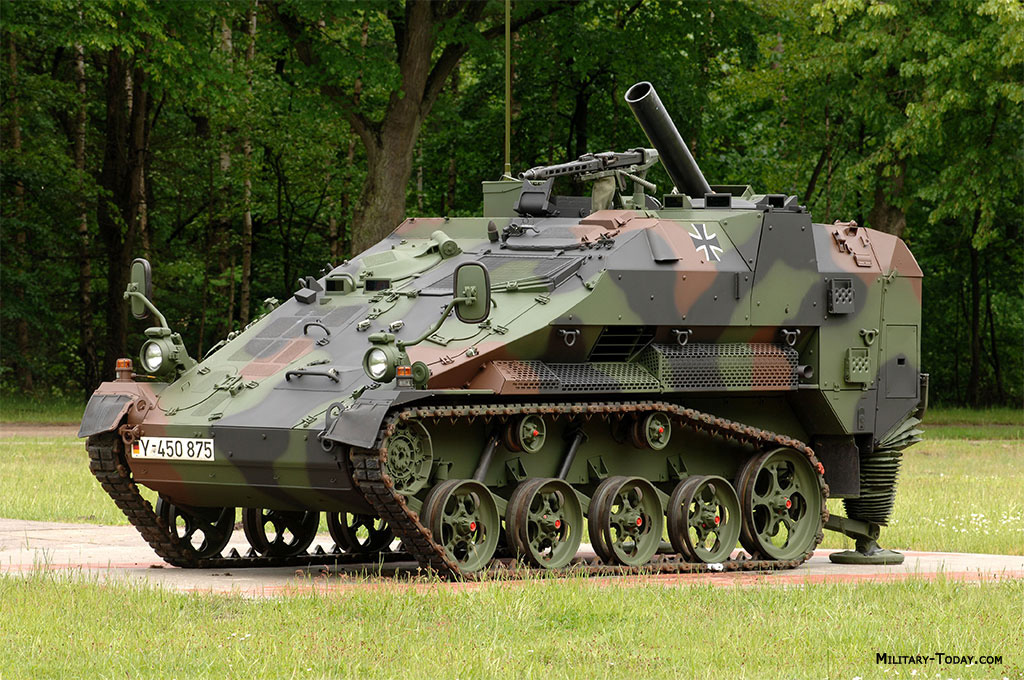

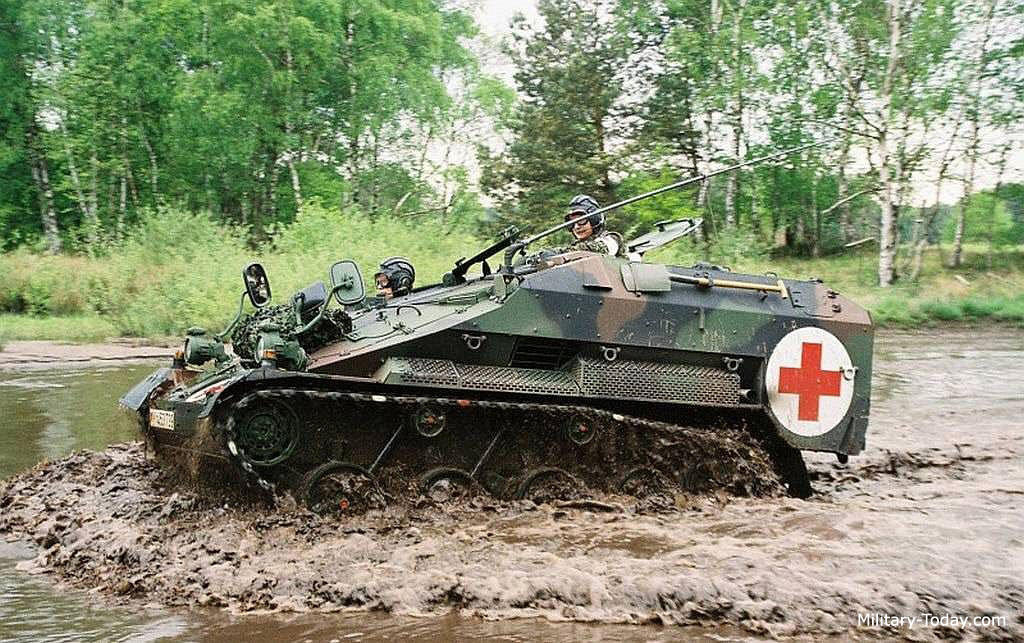

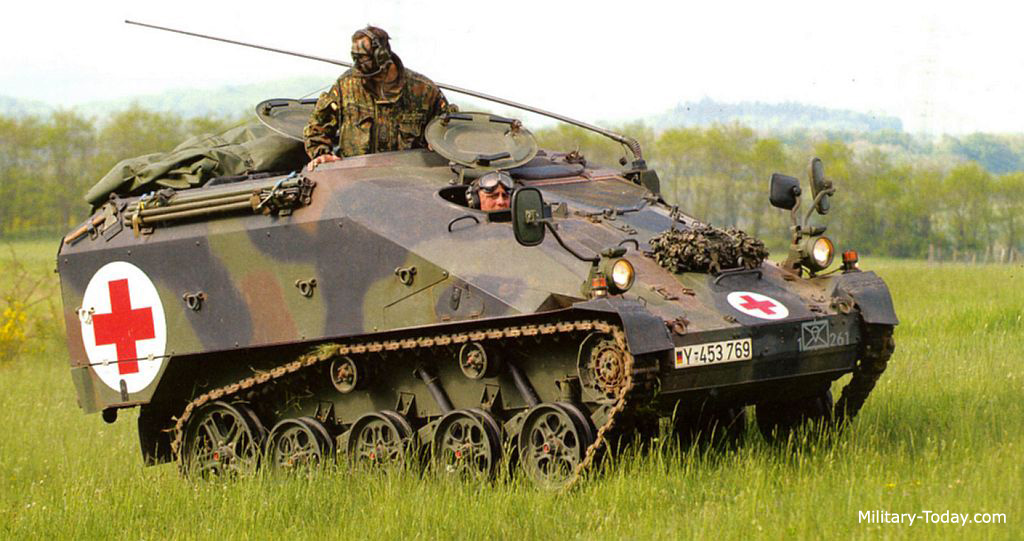

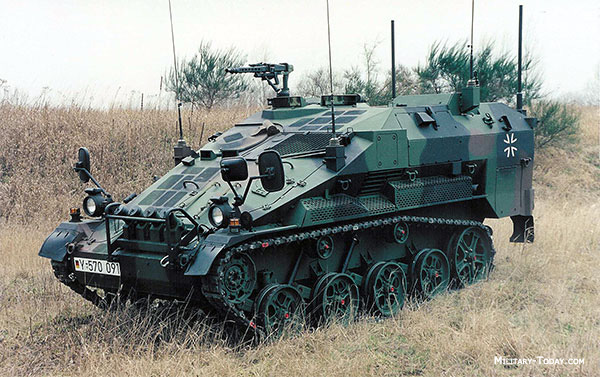

Wiesel 2
Germany


دخلت الخدمة عام 2001 لازالت تخدم بأعداد كبيرة لدى الجيش الألماني
هي مدرعة متعددة المهام تشمل القيادة
و السيطرة و مضادة للدروع و مركبة اسعاف
و مضادة للطائرات

و مشاة قتالية

دروعها تعتمد نظام بي سي و توفر أفضل حماية للطاقم عدد أفراد طاقمها 2
و تحمل 4 جنود بكامل معداتهم الحربية مسلحة برشاش 7.62 ملم
يمكنها حمل هاون من عيار 120 ملم


سرعتها 70 كم في الساعة

تسير لمسافة 550 كم



رد: ناقلات الجند الألمانية المدرعة

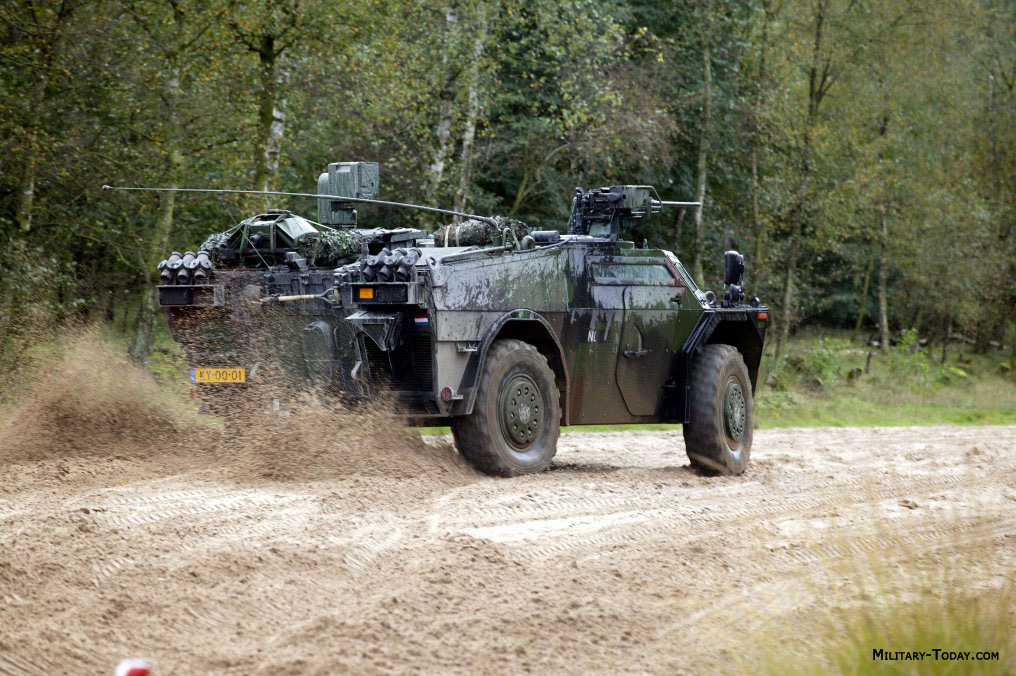

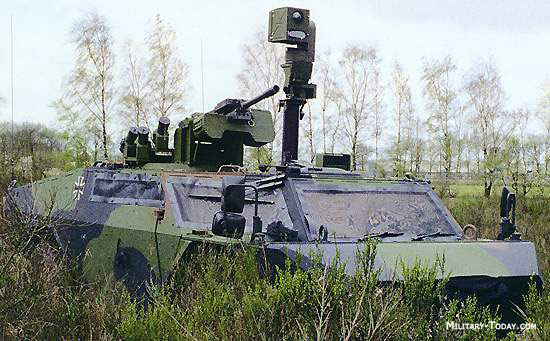

مركبة الاستطلاع المدرعة الألمانية Fennek

هي صناعة ألمانية هولندية مشتركة
دخلت الخدمة عام 2003
تعتبر مركبة الاستطلاع الأولى لدى
الجيش الألماني و الهولندي


تتحمل طلقات عيار 7.62 ملم
و يمكن زيادة التدريع حسب الحاجة

تم تخفيض بصمتها الحرارية لتجنب كشفها بالصواريخ الحرارية

مسلحة بقاذفة قنابل ألماني GMG
و رشاش 12.7 ملم و يتم التحكم بها عن بعد
منها نماذج تحمل صواريخ ستينغر
و مدفع هاون عيار 81 ملم


تضم معدات مراقبة و استطلاع متطورة ليزرية و حرارية و مجسات اسشتعار حديثة

طاقمها مؤلف من 3 افراد و يمكنها العمل منفردة و بشكل مستقل لمدة 5 ايام


رد: ناقلات الجند الألمانية المدرعة

يعطيك العافية
موضوع شامل .

رد: ناقلات الجند الألمانية المدرعة

اجمل دروع شفتها

وتقييم

رد: ناقلات الجند الألمانية المدرعة

حقيقة سلاح المدرعات الالمانى لا يعلى عليه يكفى الدبابة المتميزة ليوبارد رغم عدم خوضها للمعارك الا ان مواصفاتها ممتازة للغاية بل اعتقد انها تتفوق على ال ام 1 ايه 2 الامريكية ولكن مايعيب الصناعات الالمانية غلاء الاسعار والتشدد حيال بيع بعض الاسلحة المطلوبة لدول معينة

رد: ناقلات الجند الألمانية المدرعة

موضوع رائع وشامل تستحق التقييم عليه ..​

ولكني ألاحظ تعدد المصفحات من نوع :

Yak Rheinmetall ياك
Germany / Switzerland

&

Rheinmetall Wisent



فهل هي نوع واحد أم أنواع متعددة وما الفرق بينها إذا كانت كذلك ؟!​

رد: ناقلات الجند الألمانية المدرعة

جيش قوى جدا واسلحة حديثة جدا وقوية
