مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

[maroco]

(Type 052C (Lanzhou class

عرفت البحرية الصينية بصناعتها الجبارة وقوتها التكنولوجية في مجال السفن الحربية بشتى انواعها ولهذا فهي دائما ما تخرج لنا تحفا فنية قتالية نادرة ومتميرة لا من حيت القدرات التكنولوجية العالية ولا من حيت القدرات النارية الجبارة , و طبعا في ايطار تواصل مسلسل نجاحاتها الصناعية البحرية اخرجت لنا مشروعا ناجحا اخر وكان عبارة عن مدمرة متعددة المهام اطلق عليها اسم المدمر من الفئة Lanzhou وخصصت لدفاع الجوي رغم انها متعدد المهام.

Lanzhou اطلق عليها الناتو اسم المدمرة Luyang-II والتي ترمز تحت رمز type-052c الوريثة الشرعية لمشروع المدمرة التي سبقتها والتي ستعمل الى جانبها Type 052B Guangzhou والتي سبق وان سماها الناتو Luyang.


اطلق المشروع من طرف البحرية الشعبية الصينية سنة 2001 ووقع الاختيار على المجمع الصناعي البحري Jiangnan Shipyard بشنغهاي للبدأ في صنع المدمرة الجديدة , وقد تم البدأ في البناء في سنة 2002 لاول سفينة من العدد 8 وهو عدد السفن التي حددت للمشروع ليتم اطلاق اول سفينة منها في سنة 2003 ولتدهل الخدمة في سنة 2004 .

نضرة عامة

المدمرة Luyang-II او Lanzhou هي مدمرة متعددة المهام حاملة لصواريخ الموجهة وتدمج بين قدرات الدفاع الجوي المتعدد وبين قدرات القصف الارضي وبين قدرات القتال البحري ضد السفن والغواصات وتملك تكنولوجيا جد متطورة.

لقد تم الاعتماد في بناء type-52c على تصميم السفينة الاولى type-52 b وتم اخد جميع تفاصيل البدن الخاص بتايب 52 بي الذي يتمتع بلمسة من الشبحية او يتوقر على نوع من البصمة الردارية المنخفضة مع مراعاة احداث بعض التغيرات الطفيفة وتم الاحتفاض ينفس الطول والعرض والارتفاع ونسبة الغوص لكن المحتوى الداخلي اختلف تماما والتصميم التانوي ايضا اختلف(تصميم السطح ووضعية البرج وقمرة القيادة الخ...) .

والمهم من هذا كله هو التكنولوجيا الجديدة الممثلة اولا في ردار المسح الالكتروني النشط المتعدد المهام aesa والذي يوفر للمدمرة قدرات رصد وتعامل متعدد غير مسبوق خصوصا اذا ما علمنا انه يعمل الى جانب نضام قيادة وتحكم روسي صيني ونضام ادارة نيران فرنسي بالتنسيق مع ثلة من عصارة التكنولوجية الصينية الروسية التي تعمل على تاطير ترسانة من الاسلحة الهجومية والدفاعية المتعددة المهام وفيما يلي تفاصيل المدمرة بالكامل .

الابعاد العامة

الاسم : Lanzhou ويسميها الناتو Luyang II
بلد المنشأ : الصين
الرمز : type-52c
الطول : 153.5 متر
العرض : 16.7 متر
الارتفاع : 12 متر
الازاحة : 7000 طن
الدفع : محركين من نوع Shaanxi وتوربينين بما محموعه بقدرة دفع 57000 حصان
السرعة : 30 عقدة
المدى : 15 الف كلم
الطاقم : 280

المنضومة الالكترونية والملاحية

انضمة الردار والسونار.
1 الردار الرئيسي : Type 348 وهو ردار صيني متعدد المهام بخاصية المسح الالكتروني النشط aesa يعمل على الموجة s باند ومداه يصل الى 450 كلم ويعمل على ارتفاع يصل على 30 كلم .

2 ردار البحث الجوي: type-364 وهو ردار بحث جوي يعمل على الموجتين j و h ومداه 100 كلم ويصل الى ارتفاع 8 كلم .

3 ردار البحث البحري وادارة المعارك البحرية type-352 وهو ردار يعمل على الموجة l باند ويتخصص في البحث البحري وتوجيه الصواريخ البحري ومداه هو 80 كلم

4 الردار Type 344 : وهو ردار ادارة معارك متعدد المهام و مخصص ايضا للمدفعية بحميع اصنافها.

5 الردار Type 517: وهو عبار عن نضام ردراي على شكل هوائي بعيد المدى يستعمل بشكل خاص للكشف عن الاهداف الخفية ويعمل على التردد الموجي vhf والموجة a باند ومداه يصل الى 300 كلم.

6 السونار : تستخدم السفينة السونار الايجابي / السلبي SJD-8/9 المتوسط التردد و السونار الملحق متغير العمق ESS-1.

انضمة الرؤية والانضمة الملاحية وانضمة الحماية.

1 تحتوي السفينة على نضام ofc-3 او نضام التوجيه البصري لنيران او نضام التصويب البصري للمدفعية وهو عبارة عن نضام يدمج بين نضام رؤية تلفزي عادي وبين نضام رؤية حراري وبين نضام تحديد ليزري .
2 تحتوي السفينة ايضا على نضام ir-17 وهو نضام المراقبة باللاشعة تحت الحمراء والذي يغطي السفينة بزاوية 360 درجة.
3 نضام القيادة والسيطرة والتحكم JRSCCS والذي يمدج بين نضام ادارة المعارك H/ZBJ-1 وبين نضام التحكم والقيادة الذي هو نسخة صيينية عن النضام الفرنسي طافيطاك.
4 تحتوي المدمرة على قادفين من نوع Type 726-4 كل قادف يحتوي على نضامين كل نضام به 18 انبوب يقدف مقدوفات مضادة لصواريخ واخرى للتوربيدات توجخ بواسطة نضام ادارة المعارك الرئيسي في السفينة.

5 تحتوي السفينة على نضم غير معلنة للحرب الالكترونية يقال انها مستنسخة من تكنولوجيا اسرائيلية واخرى فرنسية.

التسليح

تحمل السفينة 8 قادفات عمودية لاطلاق صواريخ الدفاع الجوي البيعيدة المدى وكل قادفة تحوي 6 حاويات اطلاق عمودية.

الدفاع الجوي :
صواريخ hhq-9 : تحمل القادفات العمودية 48 صاروخ hhq-9 لدفاع الجوي البعيد المدى وهو النسخة البحرية من الصاروخ hq-9 الذي هو النسخة الصينية من الصاروخ النضام s300 الروسي ويبلغ مدى الصاروخ الصيني تقريبا 250 كلم ويصل الى ارتفاع 25 كلم.

الصواريخ المضادة لسفن :

تحمل السفينة 8 صواريخ c-805 الجديدة وهي صواريخ جوالة مضادة لسفن وبعيدة المدى يصل مداها الى 300 كلم.

الصواريخ الجوالة :
تحمل المدمرة 8 صواريخ جوالة من طراز HN-2 وهو صاروخ جوال يستطيع حمل رؤوس نووية ويصل مداه الى 3000 كلم .

التوربيدات:
تحمل 6 طوربيدات من طراز yu-7 وهو النسخة الصينية من الطوربيد الامريكي مارك 46 .

المدفعية :
1 مدفع عيار 100 ملم من طراز type-210

2 مدفعين عيار 30 ملم CIWS من طراز type-710 مخصص لدفاع ضد الصواريخ الجوالة وضد الصواريخ المضادة لسفن وهو نسخة من المدفع الفرنسي ساموس.

+++++ تحمل المدمرة مروحية Ka-28 او مروحية z-9 الصينية وتحمل ايضا طائرة بدون طيار.

السفن الاسماء والارقام

المشروع تضمن 8 و السفن التي في الخدمة هي :
Lanzhou وركزها 170
Haikou ورمزها 171

السفن التي ستدخل الخدمة قريبا وانتهي بنائها :
Changchun ورمزها هو 151
Zhengzhou ورمزها هو 152
Jinan ورمزها هو 153

بالاضافة الى سفينتين قيد البناء الان .

الصور

اخيرا لقد حاولت الاختصار قدر الامكان لكي اعرف بهذه الوحش التي تحتاج عشرات الساعات لكي تتعرف عليها بالتفصيل الممل.



[Nbn-4]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

انها فعلا مدمرة جبارة بكل ما تحمله الكلمة من معنى وذلك يظهر من خلال انظمتها الملاحية والالكترونية

وايضا تسليحها المميز ... تقبل تقييمي +++ ومروري .

بخصوص صاروخ c-805 الجوال هل هو نسخة من الياخونت ss-n-26 المضاد للسفن

??????????



[maroco]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

انها فعلا مدمرة جبارة بكل ما تحمله الكلمة من معنى وذلك يظهر من خلال انظمتها الملاحية والالكترونية

وايضا تسليحها المميز ... تقبل تقييمي +++ ومروري .

بخصوص صاروخ c-805 الجوال هل هو نسخة من الياخونت ss-n-26 المضاد للسفن

??????????

صراحة هذا الصاروخ بالضبط لا يوجد الكثير من المعلومات عنه واسمه العملي هو yj-85 ويقال ان مداه يصل ربما الى اكثر من 300 كلم ولا توجد معلومات كثيرة عنه.

ولكن لا أضن انه نسخة عن الياخونت.



[الإمبراطور dz]

هذه هي الخردة الصينية ....



[maroco]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

اسف ولكن هناك خطأ وقع مني سهوا وهو ان مدى ال hhq-9 الاقصى هو 200 كلم وليس 250 كلم.



[ENG/MOHAMED]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

لن نعلق الا عندما تختبر فى حرب حقيقيه وقتها فقط نستطيع الكلام عم قدراتها



[حفيد عمر ابن الخطاب]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

ان كانت معداتها بجوده عاليه

فمن المفروض ان نسميها جزيره جواله مدججه بالسلاح

ياليت اخواننا في الامارات يركزون عليها هي بالذات لانهم متقنين الصناعات البحريه في الاونه الاخيره

وتقيييييم لك اخي الكريم



[نـــؤؤؤافــKSA]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

الصين هي اكبر واول دوله في الصناعات التقليديه والرخيصه!!!!!

والله لو انتجو ايش تضل صناعه صينيه



[حفيد عمر ابن الخطاب]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

الصين هي اكبر واول دوله في الصناعات التقليديه والرخيصه!!!!!

والله لو انتجو ايش تضل صناعه صينيه

نعم صناعه صينيه

تقارن بنظرتك الصناعات الرديئه التي يصنعها الفقراء والأميين عندهم وتغزو بلدان العالم

بصناعة العلماء والعمال المحترفين

شتان ياصاحبي

انت تتكلم وكان الدعوه مغير تمديد اسلاك ومواصير على غباء ومن دون اية مفهوميه

هذا الكلام مايمشي يلصاحبي

الحين المعاهد التكنولوجيه لايمكن حصرها في الصيم

والعلماء يقدر اعداداهم بمئات الالوف في الصين

ناهيك عن شبابهم المتفتح تكنولوجيا في الاونه الاخيره

يكفي انهم اخترقو وسرقو تصاميم ال f-35

فحدّث العاقل بما يٌعقل ياصاحبي

قوه بشريه هائله وقوه تكنولوجيه اتيه في الصعود



[الحاج سليمان]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

http://defense-arab.com/Up2/uploads/13760461911.jpg



[الحاج سليمان]

المدمرة الصينية type-52c

الموضوع منقول للاخت نهودة البحرين :


مقدمة عن السفينة :



هي عبارة عن مدمرتان للصواريخ والدفاع الجوي صينيتان من فئة type O52C، ويطلق عليهما حلف الناتو التسمية – لايانغ Luyang II 2 ، بنتها البحرية الصينية في أحواض شركة جيانغنان Jiangnan لبناء السفن في مدينة شنغهاي Shanghai وهذه المدمرة قد بُنيت بنفس التصميم الخارجي الذي تم فيها بناء المدمرتان الصينيتان الأخريان جيانغزهوtype O52B Guangzhou في أحواض شركة جيانغنان Jiangnan لكنها اكثر تقدماً في أنظمة
التسليح من سابقتها المدمرة type O52B ، والتي يطلق عليهما حلف الناتو مسمى لايانغ Luyang 1I- 2
وقد دخلت هذه المدمرة التي أسمتها البحرية الصينية رسميا ً 170-lanzhou في الخدمة في عام 2004 إلا انها قد أبحرت قبل ذلك في التاسع والعشرون من ابريل من العام 2003 ولكن بشكل غير رسمي ، وتبعتها بعد ذلك شقيقتها المدمرة الأخرى 171- haikon بالدخول في الخدمة رسمياً في العام 2005، وأيضاً كان لهذه المدمرة إبحاراً قبل العام2005 بشكل غير رسمي وهو في الثلاثون من أوكتوبر من العام



تتميز المدمرة الصينية لانزهو 17O-lanzhouأو 171-haikon بأنها أطول قليلاً من المدمرة جيانغزهو- Guangzhou type O52B من حيث إرتفاع برج القيادة فيها والذي سمح لها بتثبيت 4 رادارات على جوانبها الأربعة إضافة إلى إتساع مؤخرتها بما يسمح لها بتبييت طوافتان روسيتان طراز كي ايه ka-28 halix-a – 28 المجهزة لتعقب الغواصات وتدميرها حيث بإمكانها الطيران في جميع الظروف الجوية لمسافة 200 كلم وبسرعة 75 كلم في الساعة


أو بطوافتان صينيتان من طراز – زي Z 9 النسخة الصينية من طوافة ايركوبتر دافين الأوروبية



تعتبر المدمرة لانزهو – lanzhou خليطاً من المعدات والأنظمة الروسية والغربية و الصينية المحلية وخاصة على مستوى الرادارات ، حيث تم تزوديها بـ 4 رادارات متطورة وفاعلة من فئة الرادار الأمريكي AN/SPY-1 تم تثبيتها على جوانبها الأربعة



الرادارات مثبة على جانبي غرفة القيادة في المدمرة


إضافة إلى الصواريخ سطح / جو البعيدة المدى ( HQ-9 محلية الصنع) ، ولكن مؤخرأ وبحسب تقارير غير مؤكدة تم تزويد المدمرة بصواريخ حديثة جداً مضادة للسفن طراز واي جي YJ-85 صينية الصنع حيث لم تشاهد سابقاُ في سفن الدفاع الجوي الصينية

بوجه عام هذه المدمرة مخصصة لتدمير الصواريخ وللدفاع الجوي ومكافحة الغواصات ، وذلك بإعتمادها في الغالب على قدرات أنظمة تسليحية وقتالية مختلفة جدا عما تتمتع به بقية السفن الحربية الصينية الأخرى ، من حيث أن نظام الحرب والسيطرة الألكترونية في السفن الحربية الصينية شبيها بالنظام الفرنسي Thomson-CSF TAVITAC أما في المدمرة لانزهو- lanzhou فهو نظام حديث ومتطور من حيث القدرة على معالجة التهديدات التي تمثلها الصواريخ المضادة للسفن الحربية فضلاً عن ان هناك أمراً آخر يزيد من قدرات المدمرة القتالية ألا وهو نظام دائرة الألياف البصرية لمعالجة المعلومات MIL-STD-1773والذي يعمل على تغذية الطوافة كي ايه ka-28 بالمعلومات والإرشادات القتالية وبشكل متطور جدا ، ومن ثم تتعامل الطوافة مع هذه المعلومات بشكل أمن وسري ، و تزعم الصحف الصينية انهم نجحوا في تطويره في أوائل سنة 2000 عن النظام MIL- STD-1553B وهو ما لم يتم التأكد منه حتى هذا الوقت من مصدر صيني داخلي أو حتى خارجي ، على أية حال أنظمة السفينة القتالية سوف تضمن قدرتها على التكفل بمواجهة الأهداف الجوية والبحرية والبرية في ذات الوقت ، فالمدمرة لديها القدرة على نقل وتلقي المعلومات من وإلى جميع السفن الحربية والطائرات سواء عن طريق الأقمار الصناعية او وسائل الإتصال الأخرى خلال المعارك البحرية بواسطة الأنظمة الألكترونية للتعامل مع البيانات المزودة بها

صواريخ المدمرة :

الصاروخ أتش كيو: 9HQ-





تعتبر صواريخ أتش كيو 9 HQ- من صواريخ الجيل الجديد الصينية ذات المدى المتوسط والمدى الطويل الموجهة ذاتياً برادار شبه فعال SARH ، وهذا الصاروخ هو نسخة صينية عن- الصاروخ الروسيS V 300 ، والذي تم العمل على تطويره في العام 1990 عن طـــريق تكنولوجيا نظام التوجيه الذاتي للصاروخ الأمريكي باتريوت – Patirot ، وهذا الصاروخ يتم إطلاقه بواسطة قاذف إطلاق عمودي الوضعية خاص بالبحريات لصواريخ الدفاع الجوي سطح / جو البعيدة المدى حيث ان هذا القاذف يتميز بقدرته على إطلاق 48 صاروخ من صواريخ HQ-9 البعيدة المدى من خلال 8 وحدات لإطلاق الصواريخ بحيث ان كل وحدة منها مزودة بـ 6 أنابيب سداسية الخلايا ، وتتواجد 6 وحدات لإطلاق الصواريخ في مقدمة المدمرة ، والإثنتان الأخريان تتواجدان في خلف المدمرة أمام مهبط الطوافة المرافقة لها

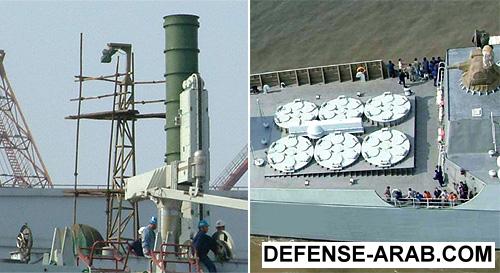

قاذفات صواريخ اتش كيو البعيدة المدى

كذلك فإن الرادار الموجه لهذا الصاروخ يستطيع تحديد100 هدف وتوجيه 6 صواريخ مماثلة لإصابة6 أهداف معادية ،
وتبلغ زنة رأس هذا الصاروخ 180كلغ ، وزنة الصاروخ حوالي 2 طن ، وتبلغ أقصى سرعة للصاروخ 4.1ماك ، ومدى الصاروخ 100كلم ، اما محرك وقاذف الصاروخ فهما يعتمدان على تكنولوجيا روسية

الصاروخ واي جي 62Yj-المضاد للسفن :

تتسلح المدمرةlanzhou بصواريخ كروز(الأسرع من الصوت ) مضادة للسفن طراز واي جي Yj 62مثبتة على قاذفين مستطيلي الشكل




لإطلاق الصواريخ رباعي الفوهات ما بين مؤخر سارية المدمرة ومستودع الطوافة , وهذا الصاروخ يتم توجيهه عن
طريق نظام الرادار INS/GPS مثبت فوق برج القيادة المواجه لمستودع الطوافة ، مستخدماً موجة التردد القصيرة للبحث عن اهدافه لتفادي إكتشافه أو التشويش عليه ، ويبلغ مدى الصاروخ 280 كلم ، وزنة الرأس الحربي للصاروخ 300 كلغ ، ذو قدرة تفجيرية عالية ، ويمكنه التحليق على علو 30متراًعن سطح الماء وكذلك بإمكانه التحليق حتى مستوى 7 امتار عن سطح الماء لحظة الهجوم على الهدف ، والصاروخ به رادار يمكنه من اكتشاف الهدف لمسافة 40 كلم ، وبدخول هذا الصاروخ ضمن القدرات التسليحية لهذه المدمرة فإن ذلك يعطيها ميزة لا تتوافر في جميع القطع البحرية الصينية قاطبة

صورة قاذف الصواريخ Yj 62-


وهناك تقارير تشير إلى ان المدمرة lanzhou مزودة بصواريخ سطح / سطح طراز واي جي - Yj 85 والذي يبلغ مداه حوالي 250 كلم، ويمكن إطلاقها نفس القاذف التي يطلق صواريخ Yj 62 إلا انها مجرد تقارير لم يتم التأكد من صحتها بعد

الصاروخ واي جي Yj-1 C-801 المضاد للسفن والغواصات :

أيضاً تم تجهيز المدمرة بعدد 8 صواريخ موجهة من طراز واي جي Yj-1 C-801 (النسخة الصينية عن الصاروخ الفرنسي أكزوسيت (Exocet MIM4O المضاد للسفن والذي يزن رأسه الحربي165 كلغ ،





ويبلغ مدى الصاروخ 22 ميل بحري ، وتبلغ سرعته حوالي 0.8 ماك ، وهذا الصاروخ يستطيع إغراق سفينة حربية ذات وزن 10آلاف طن وبإمكانه أيضاً التحليق فوق زبد ماء البحر تجنبا لوسائل الإعتراض والشراك الخداعية ، وهذا الصاروخ يمكن إستعماله في المدمرات وزوارق الصواريخ والغواصات ، حتى ان البحرية الصينية قامت بتزويد احدى غواصاتها (الغواصة Hun (من فئة روميو بعدد 6 صواريخ من هذا النوع

مدفعية المدمرة :

تتسلح المدمرة 052C type بـ 2 مدفع عيار 130 ملم سباعيي الفوهات مثبتان خلف برج القيادة في المدمرة يحققان كثافة عالية في النيران بواقع 4600-5800 دورة في الدقيقة و بمدفع آلي عيار100 mm ملم ( نسخة صينية عن المدفع الفرنسي( Creusot- Loire ، حيث بإمكان هذا المدفع ضرب أهداف جوية معادية بما فيها الصواريخ ذات السرعة المنخفضة بواقع 90 دورة في الدقيقة ، وهذا المدفع يمكن توجيهه عن طريق رادار يصل مداه إلى 450 كلم لإصابة أهدافه بدقة بواسطة نظام الليزر المتوفر في المدمرة ، او بواسطة الإستعمال اليدوي المعتمد على نظام الأشعة تحت الحمراء التي يتميز بها الرادار المُوجه لهذا المدفع كذلك تم تزويد المدمرة بـ 2 أنابيب ثلاثية الخلايا للطوربيد عيار324 mm ملم من طراز واي يو YU-7 المضاد للغواصات ( النسخة الصينية عن الطوربيد الأمريكي ( MK46 ولحصول الصين على هذا الطوربيد قصة عجيبة والذي تقدر سرعته بـ43 عقدة ، وبرأس حربي زنة 45 كلغ ، ويبلغ مداه 14 كلم، ويمكنه الغطس من عمق 6 أمتار ولغاية 400 متر




صورة للطوربيدYU-7 المضاد للغواصات

كذلك تم تزويد المدمرة مزودة بـ 4 راجمات للصواريخ ذات 18ماسورة صواريخ مختلفة الأنواع على جانبي المدمرة لا تعرف نوعية الصواريخ التي تشتمل عليها إلا أنها على الأرجح صواريخ إما مضادة للغواصات ، أو صواريخ لمهاجمة الأهداف الأرضية , وأيضاً لإطلاق الشراك الخادعة للصواريخ المضادة


راجمات الصواريخ وقد أشرت عليها باللون الاحمر


الطوافات :

يمكن للمدمرة حمل طوافتان من طراز كي Ka 28 روسية الصنع المضادة للغواصات حيث ان هذه الطوافة يمكنها حمل أسلحة متنوعة بما في ذلك طوربيدات الأعماق الصائدة للغواصات ، ومدى هذه الطوافة يصل لغاية 200 كلم بعيداً عن السفينة الأم وتستطيع الطيران في مختلف الظروف الجوية كذلك يمكن لهذه المدمرة الإستعانة بخدمات الطوافة ) زي Z-9 التي تصنعها الصين بترخيص من شركة ايروكوبتر الأوروبية (والتي تستطيع حمل صواريخ جو/جو قصيرة المدى 6 ) كلم طراز ( ty-90 تعمل بالأشعة تحت الحمراء والطوافة كذلك مزودة بمدفع عيار23 mm ملم ، كذلك يمكنها حمل ماسورة مدفع رشاش عيار 12.7 mm ملم وماسورة إطلاق للطوربيد طراز et-52 المضاد للغواصات ، وماسورة أخرى لإطلاق الصواريخ عيار57/90 mm ملم الغير موجهة ، وتم تزويد الطوافة أيضاً بنظام بصري للهجوم الليلي يمكن تنصيبه تحت أنف الطوافة ، هذا بالإضافة الى قدرتها على حمل عدد 8/4 صواريخ قصيرة المدى 4 )كلم( طراز hj-8e والمضادة للدبابات ذات التوجيه عن بعد للهجوم الليلي ، واخيرا يبلغ مدى هذه الطوافة 280 كلم





رادارات المدمرة لانزهو lanzhou :

تتمتع المدمرة Lanzho type 052C برادارات على النحو التالي دون الدخول في التفاصيل المطولة :
* رادار ثنائي الأبعاد محلي الصنع لكشف الأهداف الجوية يبلغ مداه 350 كلم وهذا الرادار مثبت في وسط السفينة
* رادار روسي الصنع لتوجيه الصواريخ المضادة للسفن ، والمدافع الرئيسية في المدمرة
* راداران صينيان للسيطرة والتحكم في النيران وبخاصة للمدافع عيار30 mm ملم ) نسخة صينية عن الرادار الغربي ( EFR-1
* رادار قوي جدا هو الرادار AN/SPY-1 الذي تصنعه شركة لوكهيد مارتن الامريكية Lockheed Martin ، ثلاثي الأبعاد وبإمكانه تعقب صواريخ جو / سطح والصواريخ الموجهة بالإضافة الى قدرته على كشف100 هدف خلال مسافة 100 ميل بحري ، وهذا الرادار مثبت على الجوانب الأربعة لبرج القيادة في المدمرة ويمكن ملاحظته بكل سهولة


سبق وقد أشرت الى الرادار المعني وهو على جانبي المدمرة


تم تزويد المدمرة بمستشعرات ( سونار ) تحتمائية للكشف عن الأخطار التي تمثلها الغواصات والصواريخ المضادة للسفن ، أو رجال الضفادع البشرية ، حيث ان هذه المدمرة منوط بها الدفاع عن نفسها ضد خطر الهجمات الجوية والبحرية حيث أن هذه السفينة مدمرة للصواريخ البالستية وأي هجمات جوية أو بحرية أخرى لذلك ، وهذا المستشعر شبيه جدا بالمستشعر الفرنسي DUBV-23


طريقة مشابهة لعمل المستشعرالتحتمائي في المدمرة

أو ربما يكاد هو تفسه ، والذي تم وضعه تحت أسفل مقدم السفينة الغاطس في الماء والمائل نحو الأسفل ، وهناك واحد آخر تم وضعه تحت الجزء الأوسط من المدمرة وكلاهما يستخدمان موجات التردد المتوسطة للتحذير من مخاطر إقتراب الطوربيدات المنطلقة نحو المدمرة

الأنظمة البصرية الألكترونية في المدمرة :

هناك نظام ثلاثي بصري ألكتروني للتحكم والسيطرة في النيران ضمن النظام الأكتروني للمدمرة lanzhou، مدعمة بمستكشف ليزري متصل بشاشات تلفزيونية ملونة وكاميرات تلفزيونية وكاميرات تعمل بنظام الأشعة تحت الحمراء Ir ، ويمكن إستبدال هذا النظام الليزري بنظام آخر هو المؤشر الليزري ( حزمة ليزرية للكشف عن صواريخ جو/أرض) ، والكاميرات التلفزيونية يمكن إستبدالها هي الأخرى بكاميرات تلفزيوينة للرؤية الليلية ، والكاميرات التي تعمل بالأشعة تحت الحمراء يمكن إستبدالها بنظام كاميرا للرؤية الليلية تعمل بنفس النظام ولكنها أكثر تطوراً من ألأُولى وهذا النظام الثلاثي البصري الأكتروني تنفرد به المدمرة LANZHOU والمدمرة Guangzhou- typeO52B عن بقية القطع الحربية الصينية ،

اما نظام الرؤية بالأشعة تحت الحمراء – الليلي Ir -17 فيتم تثبيته في الواجهة لأمامية للسارية في المدمرة وتحديداً تحت الرادار الثلاثي الأبعاد ( سبق الحديث عنه) وهذا النظام مؤلف من ثلاث قطع ، هوائي – جهاز كومبيوتر – ومقصورة عمليات الكترونية ، وأيضاً تم تزويد المدمرة lanzhou بنظام الكتروني للإدارة والسيطرة ومتصل بجميع أنظمة الأسلحة والرادارات على ظهر السفينة ، مهمته المتابعة والمراقبة والإدارة في الحالات الطارئة وبطريقة عالية الأتمتة ، وهذا النظام متصل بشاشتين تلفزيونية ملونة ويمكن التعامل معه بطريقة يديوية عن طريق- الجويستيك – المزود بها ، وأيضا تم تزويد هذا النظام بخمس لوحات للمفاتيح ، للتعامل مع البيانات التي يوفرها هذا النظام ونشر هذه المعلومات والبيانات وعمل الإحتياطات اللازمة لتلك لها في حالة الطوارئ وإرسال هذه المعلومات والبيانات الى مركز المعلومات العسكرية وحفظها بأمان ولكن لا يٌعرف حتى الان أذا كان هذا النظام قد تم أعتماده في المدمرة lanzhou حتى الآن



[الحاج سليمان]

رد: المدمرة الصينية type-52c

بالمناسبة

الموضوع هدية لعضو السيناتوس كونسول



[Vasily]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

هذه المدمرة تتفوق على نظيراتها Arleigh Burke الامريكية و kongo اليابانية في الكثير من الخصائص

ثمنها يقارب 900 مليون دولار

اختيار موفق من QBJ



[جزر المحيط]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

السعودية دفعت اموال لتمويل عقد قطع بحرية لباكستان من الصين والله اعلم كان فيه اخبار


عن شراء للسعودية " لها ثم قطعت الاخبار !!
​



[القائد المصرى]

الصين قادمة وبقوة



[بسيط نجم]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

شكرا على الموضوع .

والصين فعلا لديها صناعه عسكريه تتطور باستمرار .

لكن المقارنه بين هذه المدمره ونظيرتها الامريكيه غير منطقى أبدا .

لأن الصناعه العسكريه الأمريكيه متطوره عن نظيرتها الأوروبيه والروسيه واخيرا الصينيه .

لكن يا ريتنا نصنع حتى نصف ما تصنعه الصين .



[بسيط نجم]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

بالمناسبه البحريه المصريه بحاجه لمثل هذه القطع البحريه المخصصه للدفاع الجوى .

ولكن الأفضل ان تكون روسيه .

لأن الأمريكان هيرفضوا بيع مثل هذه المنظومه للبحريه المصريه .



[صقر الامارات]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

ان كانت معداتها بجوده عاليه

فمن المفروض ان نسميها جزيره جواله مدججه بالسلاح

ياليت اخواننا في الامارات يركزون عليها هي بالذات لانهم متقنين الصناعات البحريه في الاونه الاخيره

وتقيييييم لك اخي الكريم

اتمنى ذلك من كل قلبي .

باعتقادي ان الامارات بحاجة لمدمرات ( خصوصا بعد اكتمال برنامج الكورفيت بينونه بعدد 6 اضافة لعدد 2كورفيت الفلج-2 واحتمال 2 غيرها اضافة للكورفيت ابوظبي المتخصص في الحروب المضادة للغواصات )

لتكن جميع كورفيتات البينونه وفلج في مسرح عمليات الخليج العربي ( نظرا لضيق مساحة المناورة , تصلح البينونه اكثر بفضل صغر حجمها وتسليحها + وجود محركات الدفع المائي )


اما المدمرات ذات الحجم الكبير فأفضل لها ان تتمتع بمسرح عمليات وااسع كالساحل الشرقي لللامارات العربية المتحدة المنفتح على خليج عمان ومنها لبحر العرب ( بدون عوائق معادية في منتصف ساحة العمليات كما هو الحال في الخليج العربي ) .

وايضا وجود القاعدة البحرية المفتتحة حديثا في الفجيرة :

واتمنى ان يتم تدعيم الاسطول الشرقي بكورفيتات ابوظبي AWS بسبب قدرة الكيلو على العمل بأريحية اكثر في الاعماق الكبيرة في تلك المنطقة .

انتظر بفارغ الصبر , البرنامج الذي ستتبناه البحرية الاماراتية بعد برامج البينونة , فلج-2 , كورفيت ابوظبي .

واتمنى ان تكون اضافة رادعة مهيبة .



[نمر]

رد: مدمرة الدفاع الجوي الصينية Type 052C Lanzhou

العبرة بالنتائج ,,, ولا احد يمكن الاستهانة به بالذات الصين ,,

لكن مسألة الاستعجال في اطلاق حكم عليها انا لا اؤيدها ,, علما ان الصناعة الصينية العسكرية اختبرت في ميدان سوريا وابلت بلاء حسن



[maroco]

رد: المدمرة الصينية type-52c

الموضوع منقول للاخت نهودة البحرين :

تصحيح فقط على النقل الذي قمت به اخي عبد الرحمن النسخة البحرية من hq-9 يطلق عليها hhq-9

لم يعجبك موضوعي لتنقل موضوع الاخت نهودة داخله :celebrate14[1]::celebrate14[1]: أنا أحتج :a082[1]: .............أمزح فقط:shiny01[1]:

صورة تلخص مكونات المدمرة

التحفة الصينية القادمة والتي أن شاء الله سأعد عنها موضوعا ما ان يسمح الوقت هي type-052d .
