مقدمة :
هنك العديد من الصنفيات التي مكن تصنيف الصواريخ على اساسها ,كالمدى و نوع التوجيه و الية الاستخدام و مسار الطيران
ما نريده اليوم هو مسار الطيران
فمن حيث مسار الطيران هناك نوعين من الصواريخ
1- البالستية و هي الصواريخ التي تطير بشكل قوسي الى ارتفاع عالي ثم تهوي على الهدف
, بحيث تتألف من ثلاث مراحل , مرحلة الدفع الابتدائي
و تبدأ من لحظة اطلاق الصاروخ الى احتراقه للغلاف الجوي (Boost phase)
لتليها مرحلة اخرى هي المرحلة الوسيطية ,(Midcource phase )
و تتضمن الفترة التي يسيرها الصاروخ بعد مجموعة القدرة عنه في الفضاء ليصلح فوق الهدف
و اخيرا المرحلة النهائية , او مرحلة الانقضاض
(terminal phase )
تبدأ من اللحظة التي يصبح فيها الصاروخ فوق الهدف و ينقض عليه الى لحظة الاصطدام به
اما النوع الاخر فهو ما يسمى بالتحكم بزاوية الورود
Approach angle control
بمعنى ان الصاروخ سيتقدم نحو هدفه بشكل افقي معتمدا على دفع محركه , وحين يصل الى الهدف سيقوم بتغيير زاوية طيرانه بحيث يصطدم بهدفه
cruise missiles :
هو نوع من الصواريخ التي تعتمد سمار التحكم بزاوية التقدم
Approach angle control
و هو اشبه ما يكون بطائرة صغيرة محملة بالمتفجرات تطير نحو الهدف ثم تصطدم به
يستخدم عادة لتحقيق اصابات دقيقة من مسافات امنة و يما انه يطير على ارتفاع منخفض فيصعب كشفه بالرادارات التقليدية
مشكلته انه مكلف للغاية , و بطيء مقارنة بالصواريخ البالستية و الدفاع ضده اسهل ايضا مقارنة بالصواريخ البالستية
منصات الاطلاق:
بما ان مسار صواريخ الكروز اسهل و اكثر مرونة من البالستي , يملك تنوع اكبر في منصات اطلاقه خصوصا في المجال الجوي
تاريخيا :
كان السبق لهذه الفكرة هو الالمان كالعادة بصاروخهم V-1
الذي كانت لندن تستيقظ على صوت انفجاره , حين يظهر فجأة في السماء و ينقض ..
شرح ال V-1
صواريخ ال v-1
كانت الجزء الاول من المشروع الالماني المسمى
Vergeltungswaffen
و التي تعني بالالمانية الاسلحة الانتقامية (retaliatory weapons )
فكانت نتائجه هي صاروخ الكروز
v-1
الذي صممه Robert Lusser تحت اسم FI-130
و الصاروخ البالستي
v-2
و المدفعية التي لم تر النور V-3
السؤال الذي شغلني شخصيا هو كيف كان الالمان يصوبون الصاروخ نحو هدفه , الان و في زمن الحواسيب صرنا نسمع عن الدسماك و التيركوم
ولكن في ذلك الوقت كان ابو الكومبيوتر الحديث فون نيومن نفسه لايزال مشغولا ببناء نموذجه الاول فكيف كان الالمان يوجهوا صواريخهم نحو لندن ؟
مع الاخذ بعين الاعتبار ان
V.1
كان يعتبر دقيقا في عصره من ناحية استهداف المدن؟
قبل الاجابة عن هذا السؤال لننظر الى V-1
تصميم الصاروخ

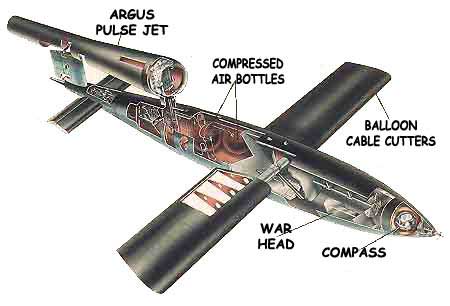

كما ترون هو اقرب لطائرة صغيرة , يتم اطلاقه و يطر نحو الهدف , العبقرية تمثلت في الية انقضاض الصاروخ
حيث يوجد مروحة صغيرة عند انف الصاروخ , هذه المروحة مرتبطة بعداد قياس في ذيل الصاروخ
و تدور هذه المروحة عددا ثابتا من الدورات بالثانية
بهذا يمكننا ان نستنتج كم دورة ستدور بحسب المسافة
مثال توضيحي
فمثلا لنفرض انها ندور دورتين بالثانية (ارقام توضيحية فقط )فمعنى ذلك و بما ان سرعة الصاروخ 650 كلم بالساعة,
و لنفرض اننا نريد اطلاقه على هدف يبعد 30 كلم
لنتذكر قانون الطفولة اللطيف
V=D/T
V-velocity سرعة
D-distance مسافة
T-time زمن
فالسرعة تساوي المسافة مقسومة على الزمن
الان باستخدام القانون السابق نجد ان الومن الذي يستغرقه الصاروخ للوصول للهدف الذي يبعد 20 كلم
نجد ان الصاروخ يصل الى هدفه تقريبا بعد 3.25 ثانية , معنى ذلك ان المروحة الصغيرة ستدور 6 دورات تقريبا ...ما يحصل ان المروحة ترتبط بعددا صغير يقوم بعد الدورات هذا العداد يتم تحديد رقم مسبق له الذي كما حسبناه الان هو 6 دورات
عندما يصل العداد الى رقم ستة ستعمل دارة صغيرة تؤدي الى تشغيل مكابح هوائية موجودة على الجنيحات الخلفية للصاروخ
هكذا سيتحول مسار الصاروخ من افقي الى مائل ثم شاقولي الى حين اصطدامه بالهدف ..
اخيرا جدول يحدد خواص الصاروخ
الوزن
2,150 كغ
الطول
8.32
العرض
5.37
الارتفاع
1.42 متر
المدى
250 كم
السرعة
640 كلم\ساعة
الصواريخ الحديثة :
تكلمنا في الفقرة السابقة عن الماضي , و الان نتلكم عن الحاضر
في الاعلى صورة لصاروخ
Boeing AGM-86\Harpoon
A-محرك توربيني
B-خزانات الوقود
C-مدخل الهواء
D-الرأس المتفجر
E-نظام DSMAC
دسماك
لتوجيه الانقضاض
F-نظام تيركوم
Tercom
لتوجيه الطيران
كلا النظامين هو لتوجيه الصاروخ ولكن لكل منهما مرحلة مختلفة
بشكل عام تتميز صواريخ الكروز بدقتها العالية و يعود لذلك لانطمة التوجيه المتعددة التي تعمل على الصاروخ
بإذن الله سأفرد موضوعا مستقلا للحديث عن انظمة التوجيه
