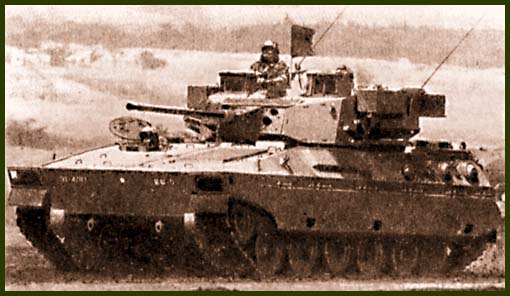

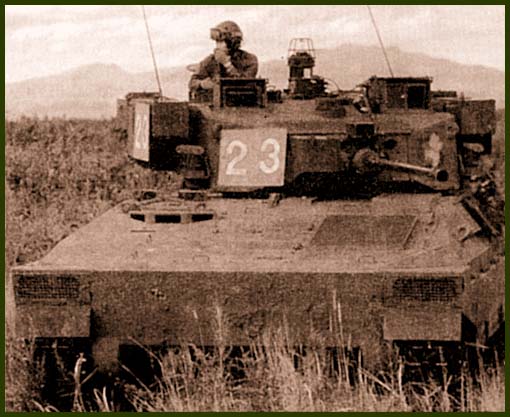

مركبة المشاة قتال تايب 89
بدأ تطوير مركبة المشاة قتال هذه لصالح الجيش الياباني (قوات الدفاع) في عام 1981 عندما اراد الجيش الاعتماد على هذا النوع . فانتجت أربعة نماذج في عام 1984، و تم اختبار التايب 89 بنجاح لتدخل حيز الانتاج عام 1989 بإجمالي حجم طلب يقدر ب 320 مركبة بمعدل إنتاج 50 وحدة سنويا
وثمة سمة مميزة في تصميم المركبة و هو موضع السائق فهو ليس على اليسار كبقية المركبات، بل على اليمين و يقع المحرك على اليسار منه . تحوي برج ثنائي المسورة مثبت في وسط المركبة. يقع القائد على يمين المدفع و المدفعي على اليسار في الجزء الخلفي من المركبة توجد مقصورة المشاة و على جانبي الهيكل توجد فتحات لاطلاق النار (ثلاثة في الجهة اليسرى، و اثنين في الجهة اليمنى و واحدة في الخلف) و في سقف الهيكل توجد فتحة للخروج . كما انها في السقف توجد اجهزة بيريسكوب و اجهزة اخرى للتحكم في النيران . و في الخلف هناك أبواب كبيرة للدخول والخروج
السلاح الرئيسي للمركبة هو مدفع عيار 35 ملم تلقائي انتاج شركة KDE السويسرية الذي يملك معدل اطلاق نار 200 طلقة / دقيقة. تم تصنيع المدفع في البداية في سويسرا، ولكن بعد أن تم وضع المركبة في الخدمة، صار المدفع يصنع في اليابان بموجب ترخيص تحت اسم L90 .. بالاضافة للمدفع الرئيسي اضيف مدفع رشاش وضع على الجانب الأيسر من المدفع بعيار 7.62 ملم وبالإضافة إلى ذلك فإن المركبة تستخدم صواريخ موجهة حيث وضع على جانبي البرج قاذفتي صواريخ موجهة مضادة للدبابات، متوسطة المدى و يتم تنفيذ إعادة تحميل القذائف الصواريخية يدويا. مضادات الصواريخ محلية الصنع من تصميم و انتاج شركة "كاواساكي".
بالنسبة لقذائف الدخان فتوجد ست قاذفات دخان، موزعة على جانبي البرج
بالنسبة للتحكم في النيران يملك المدفعي جهاز رؤية بيريسكوبي كما يملك القائد أيضا جهاز رؤية بيريسكوبي. كما يحوي نظام التحكم ايضا جهاز رؤية حرارية و جهاز اضاءة ليزرية
تستخدم المركبة محرك ديزل (600 حصان). تحوي المجنزرات في كل جانب على ست بكرات مع ثلاث بكرات دعم ..... يحوي نظام التعليق على صمامات هيدروليكية لامتصاص الصدمات.
كما تحوي المركبة على وحدة اطفاء سريعة للنيران

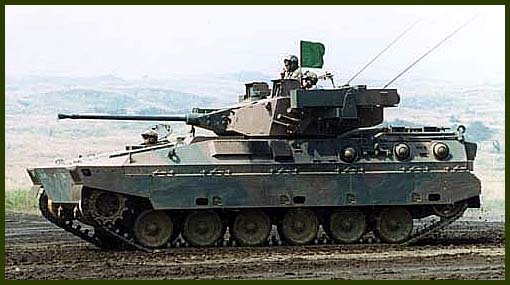

مركبة المشاة قتال "تايب 89"
الموصفات الرئيسية
الوزن القتالي 500 26 كلغ
الطاقم (الجنود) 3 (7)
الأبعاد العامة ملم:
الطول 6700
العرض 3200
الارتفاع 2500
الأسلحة :
مدفع 35 ملم L90
رشاش محوري 7.62 ملم
قاذفتي صورايخ مضادة للدبابات
التحميل الي بالنسية للسلاح الرئيسي
تحوي نظام تحكم في النيران ليلي نهاري
و ستة قاذفات قنابل دخان
نوع المحرك ....ديزل
قوة المحرك 600 حصان
نسبة القوة للوزن 22.64 حصان / طن
السرعة القصوى 70 كم / ساعة
المدى450 كم
تجاوز العقبات
مرتفع منحدر بدرجة 30
