Castle Bravo
هى اول قنبلة هيدروجينية تم اختبارها بواسطة الولايات المتحدة كان ذلك 1 مارس 1954 بقوة 15 م.ط كان من المتوقع للقنبلة ان تنفجر على قوة 4-6 ميجاطن . تسبب خطاء فى التصميم تلويث مكان الاختبار بشكل كبيرلقاطنين المنطقة Bikini Atoll, Marshall Islands
يبلغ وزن القنبلة 10 طن و طولها 4.56 م و عرض 1.3 م موقع الاختبار على الخريطة11°41′50″N 165°16′19″E
تصميم القنبلة :-
تستخدم القنبلة الليثيوم ديتريوم فى المرحلة الاندماجية على عكس القنبلة Mark 16 ivy mike فى العملية ivy mike التى تستخدم ديتريوم تريتيوم.
تعتبر Casle bravo هى اول قنبلة هيدروجينية يمكن ا ن تستخدم عمليا فى الترسانة الامريكية
اطلق على القنبلة اسم Shrimp وتم استخدام للاسطوانة الخارجية للقنبلة الالمونيوم aluminum بدلا من حديد ثقيل heavy steel

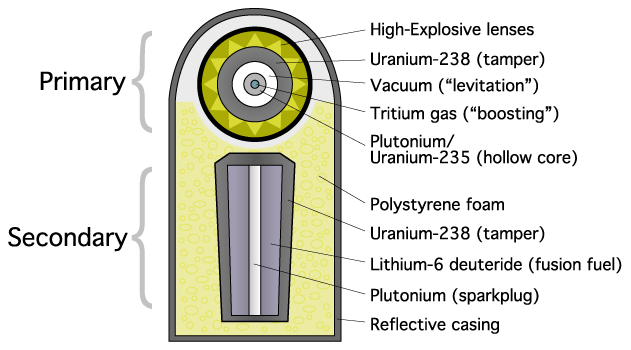

داخل اسطوانة القنبلة يوجد اسطوانة صغيرة بها االليثيوم والديتريوم كوقود نووى للمرحلة الثانية حيث يوجد مرحلة اولى تصدر طاقة لبداء المرحلة الاندماجية . يوجد وسط المرحلة الثانية بلوتونيوم ليزيد من الاشتعال يوجد حول الوقود النووى يورانيوم tamper لعكس النيترونات .يوجد بين الtamper و ال case اسطوانة لايصال الxray الى المرحلة الثانية .حيث تزيد الكثافة و الحرارة للديتريوم لبداء المرحلة الثانية وايضا ايصال المرحلة الثانية الى المرحلة اعلى من الحرجة supercritical ignition
casle bravo تشبة Castle Romeo غير ان الليثيوم الموجود فى Casle Bravo ليثيوم مخصب ليثيوم-6 40% + ليثيوم 7 60% بينما الليثيوم الموجود فى Casle Romeo طبيبعى مزيج من ليثيوم 6 و ليثيوم 7 حوالى 7.5% ليثيوم 6 لذا سميت الCasle bravo
fusion-boosted atomic bomb
التفجير
قوة التفجير 15 م.ط وهى اكبر مرتين ونصف عن المتوقع السبب فى هذا الخطاء error ان الليثيوم 6 40% فى خليط الليثيوم ديتريوم كان يعتقد ليثيوم 6 هو الفعال فقط reactive وان الليثيوم 7 60 % خامل inert
كان من المتوقع ان الليثيوم 6 يمتص النيترون من البلوتونيوم المنشطر ويبعث جسيمات الفا وترتيوم ثم يحدث اندماج بين الترتيوم والديتريوم وتصبح قوة الانفجار الى 4-6 م.ط كما هو متوقع
الذى حدث ان الليثيوم 7 تم اصطدام بنيترونات ذات طاقة عالية energetic neutron واصدر انوية تريتيوم تتحد مع الديتريوم وتسبب ذلك فى زيادة yield الى 15 م.ط
RACER IV
اطلق على اول 4 اختبارات لقنابل نووية هيدروجينية امريكية
فى castle union تم استخدام ليثيوم 6 بشكل نقى تمام وكانت قوة القنبلة 6.9 م.ط واطلق عليها Alarm Clock device
فى castle romeo تم استخدام ليثيوم طبيعى natural قوة القنبلة 11 م.ط واطلق عليها Runt device
فى castle bravo تم استخدام ليثيوم6 مخصب 40 % قوة القنبلة 15 م.ط واطلق عليها Shrimp device
فى Castle Yankee تم استخدام ليثيوم مخصب 40 % قوة القنبلة 13.5 م.ط واطلق عليها Runt II
تم الانفجار الساعة 06:45 1 مارس عام 1954
بلغ حجم كرة اللهب 7 ك.م بعد عدة ثوانى من الانفجار . اصبحت كرة اللهب مرئية على بعد 400 ك.م كونت القنبلة فوهه بركانية بعرض 2000 م و عمق 76 م بلغ ارتفاع الماشروم 14 ك.م وعرض 11 ك.م بعد حوالى دقيقة من الانفجار . بعد 10 دقائق من الانفجار . بلغ ارتفاع الماشروم 40 ك.م وعرض 100 ك.م بلغ تاثير القنبلة عدة الالاف من الكيلومترات
بلغ قوة الانفجار حوالى 1000 مرة اقوى من القنابل الذرية التى اسقطت على هيروشيما وقنبلة نجازاكى تعتبر castle bravo اقوى خامس قنبلة نووية جربت فى التاريخ
بعد الاربع اختبارات نووية الروسية
Tsar bomba 50 M.T
test 219 24.2 M.T
test ### 20M.T
test ### 20 M.T
castle bravo 15 M.T
الاشعاعات الضارة المفاجئة Fallout Incident
تسبب المرحلة الاولى فى كمية كبيرة من الاشعاعات الضارة بالاضافة الى زيادة قوة القنبلة ورياح تسبب فى زيادة انتشار الاشعاعات اى زيادة ال fallout
تسببت الاشعاعات فى مقتل 20000 فى منطقة ال fallout
تساءل HADLEY عن مان يمكن ايقاف التجربة قيل له نعم ولكننا سنخسر السباق النووى مع الروس

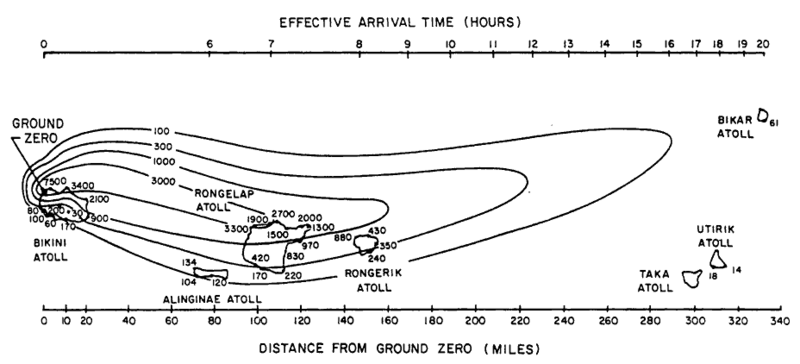

انتشرت الاشعاعات تجاة الشرق تجاة Rongelap and Rongerik atolls التى تم اخلائها من السكان وعانى السكان الاصليين لجزر Marshall من عيوب خلقية فى المواليد وتلقوا تعويضات من الحكومة الامريكية عند وصول الاشعاعات الى البحار تفرقت الى اتجاهات اخرى منها شمال غربى وجنوب غربى
قارب صيد يبانى حدث له اتصال مباشر مع المواد المشعة توفى واحييى هذا الحادث الذكريات اليبانية الاليمة مع الاشعاعات لذا اعلت الولايات المتحدة ان الاشعاعات وتطورها ليس لها علاقة بتطور الاسلحة النووية
اعلن العلماء اليبانين الذين جمعوا عينات من مكان القارب عدم موافقتهم ان حجم الfallout اكبر بكثير عما تم الاعلان عنه من قبل sir joseph rotblat
حيث اعلن rotblat ان القنبلة تحتوى على 3 مراحل وان المرحلة الاولى وحدها قادرة على زيادة الاشعاعات الاف المرات وذهبت تلك التصريحات الى الاعلام ونتيجة ذلك اضطرت الولايات المتحدة دفع تعويضات تقارب 2 مليون دولار لكل ضحية
تسببت الاشعاعات الغير متوقعة اصيب احد العلماء من على بعد 48 ك.م ب 10 رونتجن . 60 شخص على حاملة الطائرات USS bairoko اصيبوا ب حروق بيتا وبالتالى تم زيادة احتمالية اصابتهم بالسرطان واصابت الاشعاعات العديد من المنشئات
انتشرت الاشعاعات الى استراليا الهند اليابان و الولايات المتحدة واروبا اصبحت مشكلة عالمية مما جعل الجميع يطالب بحظر التجارب النووية الAtmospheric
بلاضافة الى الاشعاعات قوة الانفجار تسببت فى تدمير مبانى كثيرة واجهزة لمراقبة الانفجار دمرت ايضا واثر ايضا على القاطنين الاصليين للجزيرة وهذا بسبب عنصر السيزيوم بدل من ان تمتص النباتات البوتاسيوم امتصت السيزيوم قام السكان الاصليين بتناول اطعة ملوثة بالمواد المشعة وبالتالى الوفاة
shrimp device تم استخدامها فى صنع القنبلة mk21 تبلغ وزنها 275 ك.ج طولها حوالى 3.8 م وعرضها 1.4 م قوتها حوالى 4 م.ط وفى عام 1957 تم تطويرها الى القنبلة MK-36 R ذات القوة 10 م.ط
