دبـابـة الـنـمـر الأسـود

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
18,172
التفاعل
65,082 62 0
الدولة
Syrian Arab Republic (Syria)

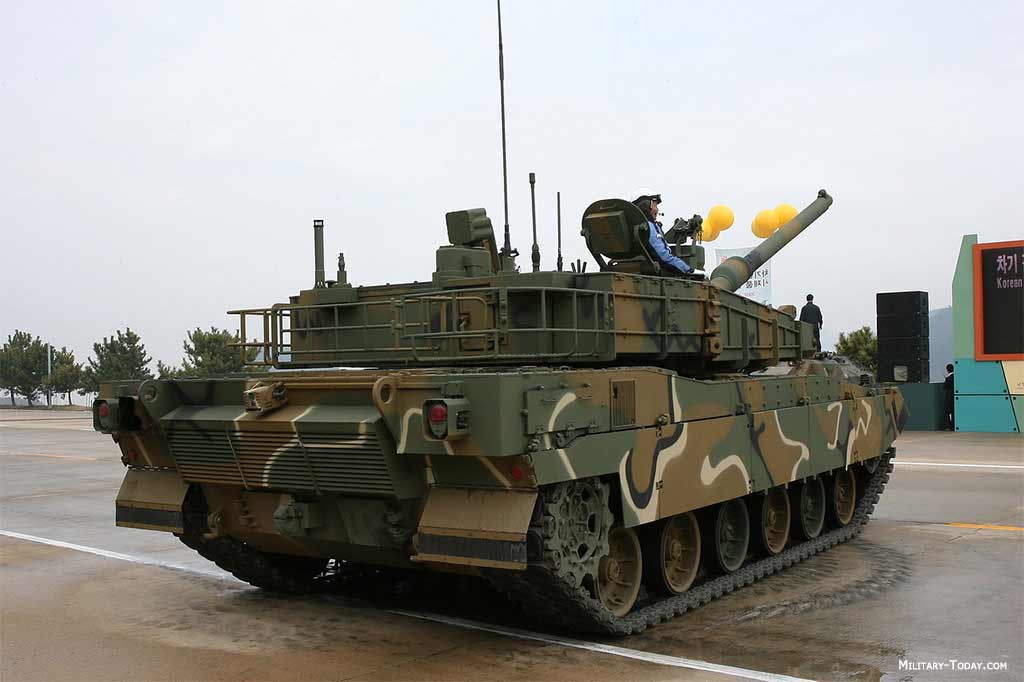

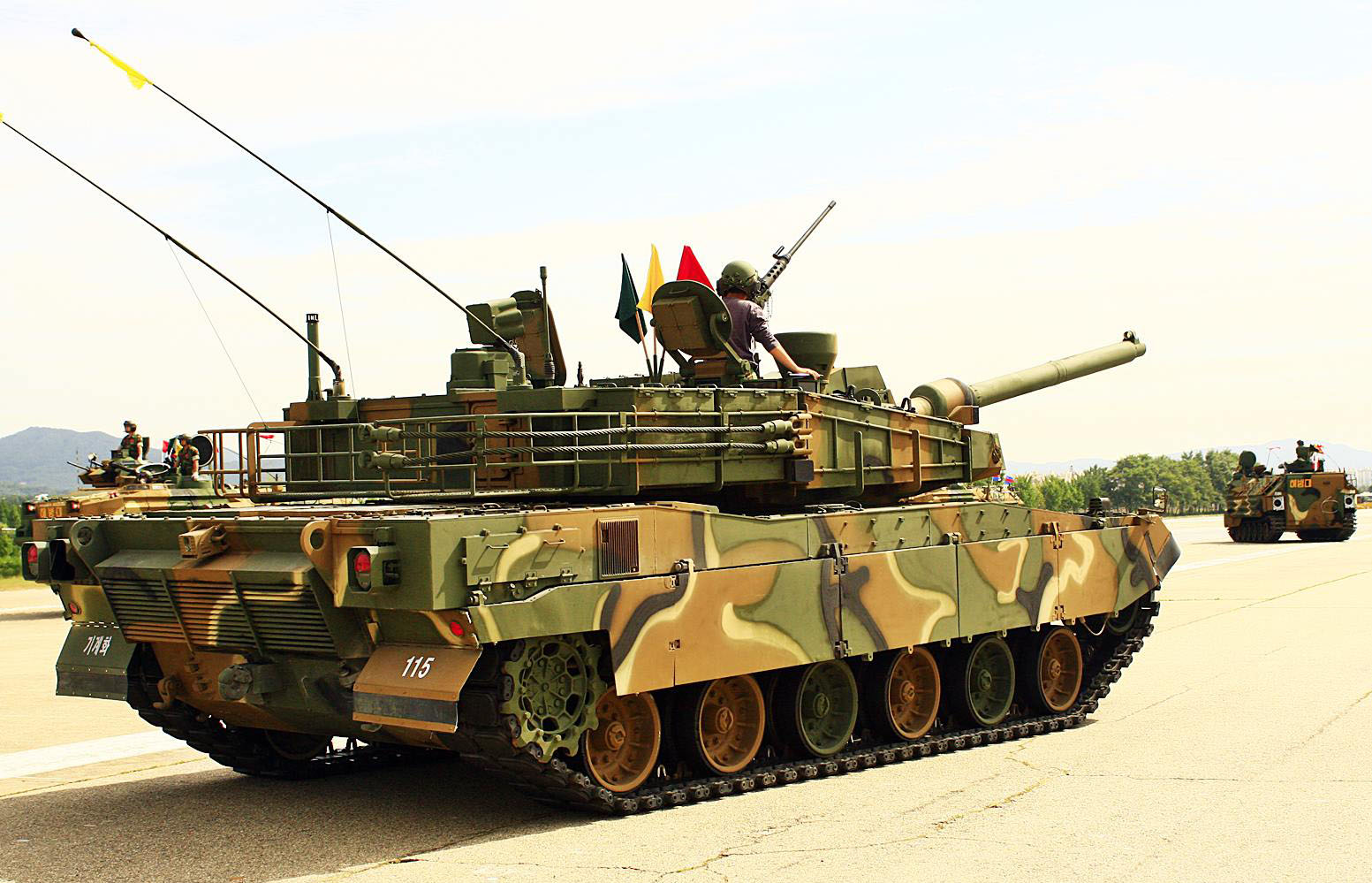

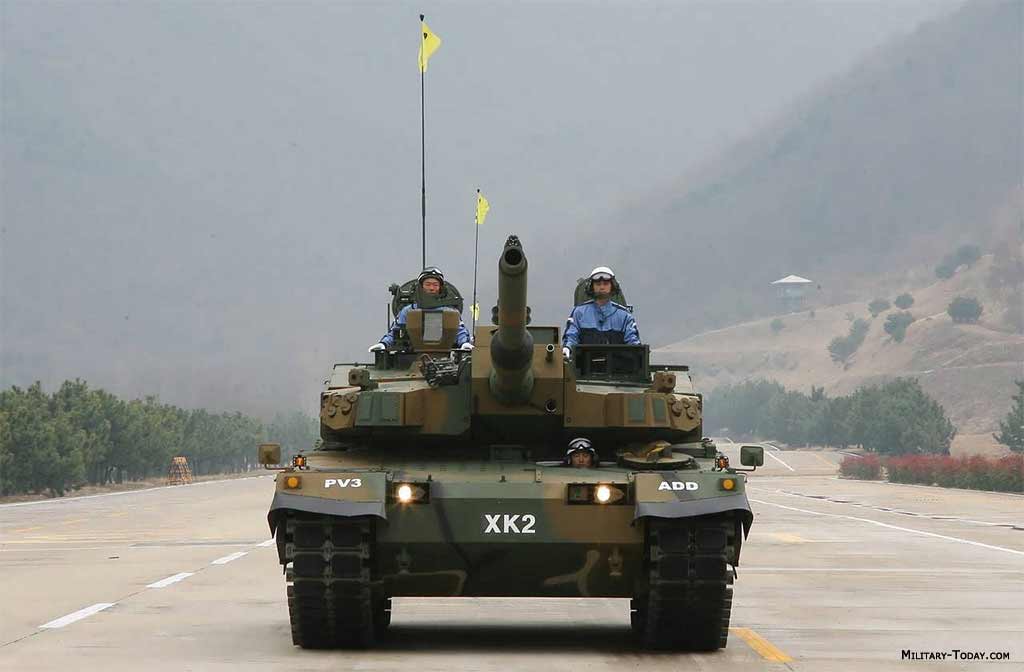

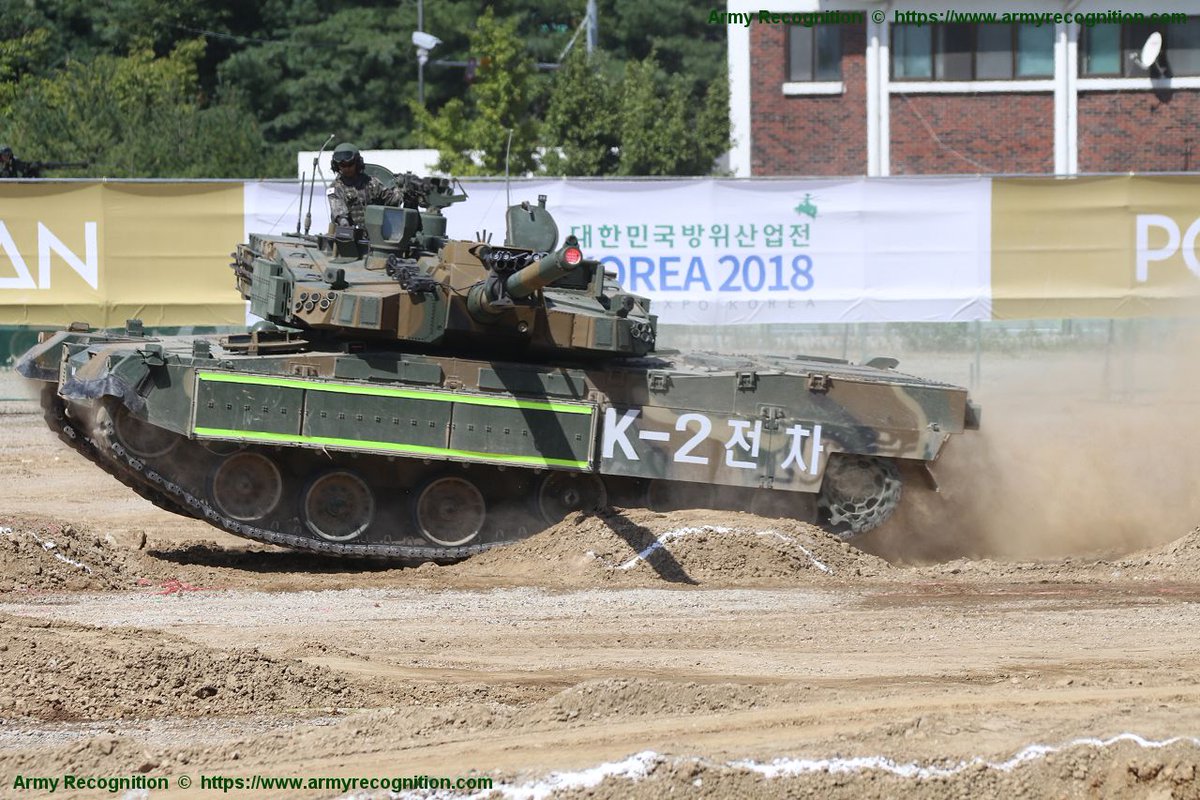

دبابة النمر الأسود XK2
XK2 Black Panther




هي واحدة من دبابات القتال الرئيسية الأكثر تطورا في العالم
قامت كوريا الجنوبية في وضعها بالخدمة عام 2012



تعتبر دبابة XK2 متفوقة على دبابات الصين و كوريا الشمالية و اليابان
و تنافس بشدة الدبابات الأميركية






تحتوي على نظام دروع متطور لم يكشف عنه
يشبه نظام الدروع في ابرامز M1A2 لكنه أخف وزنا

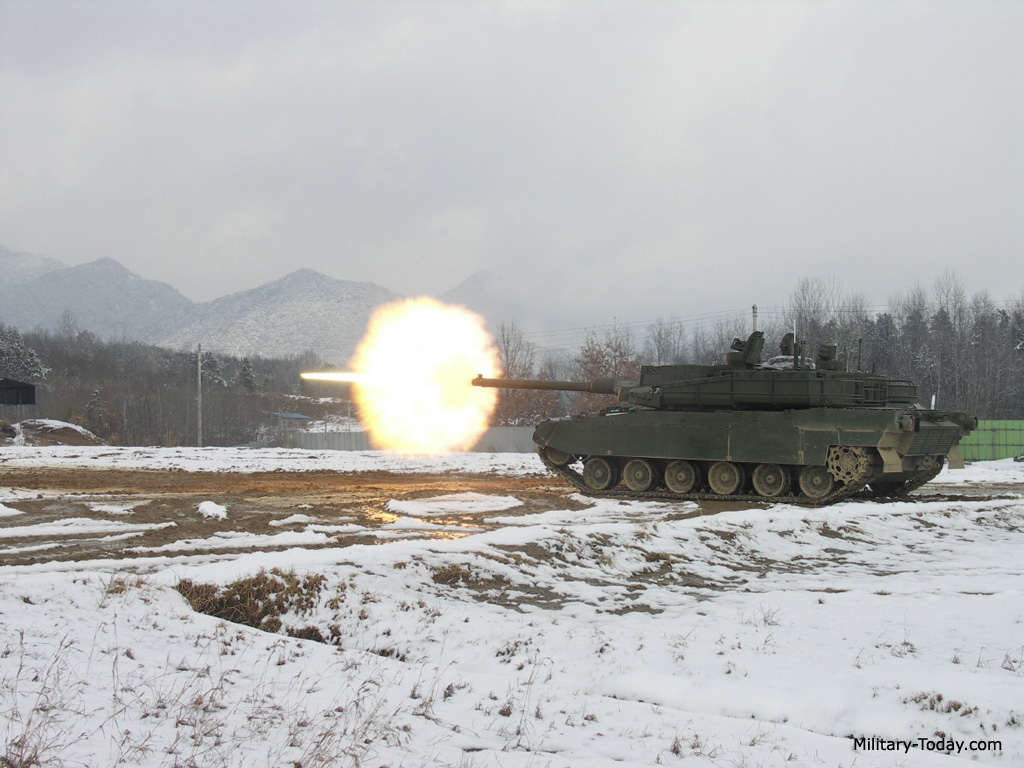

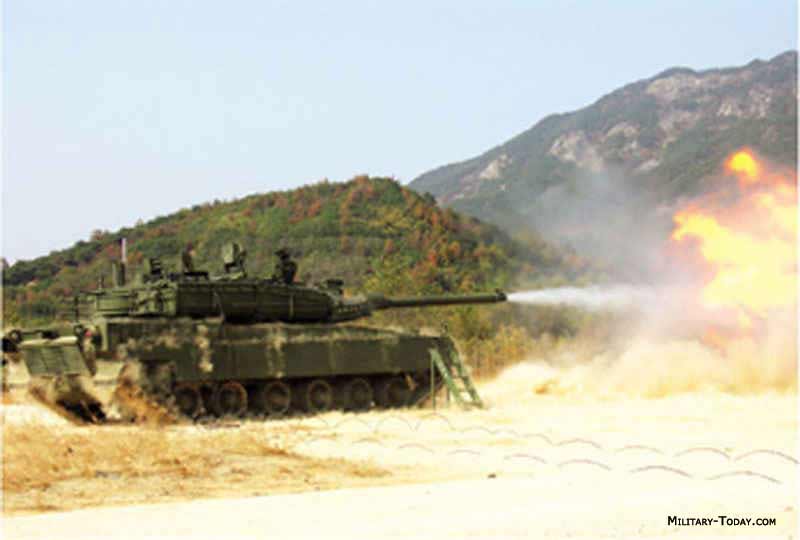

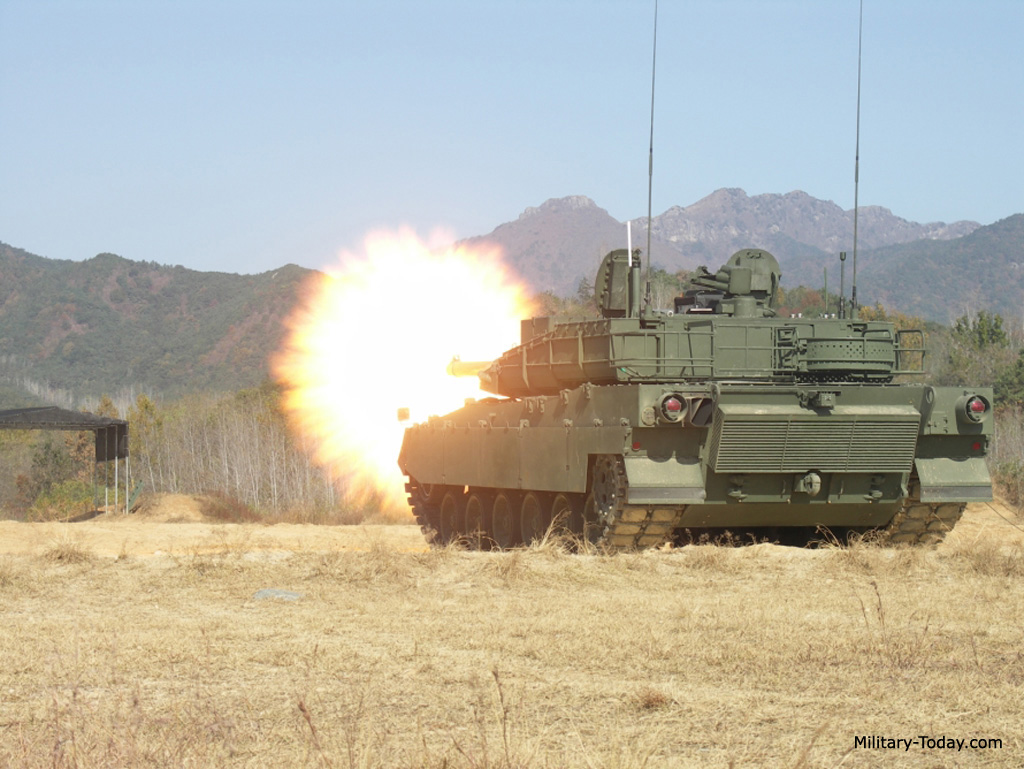

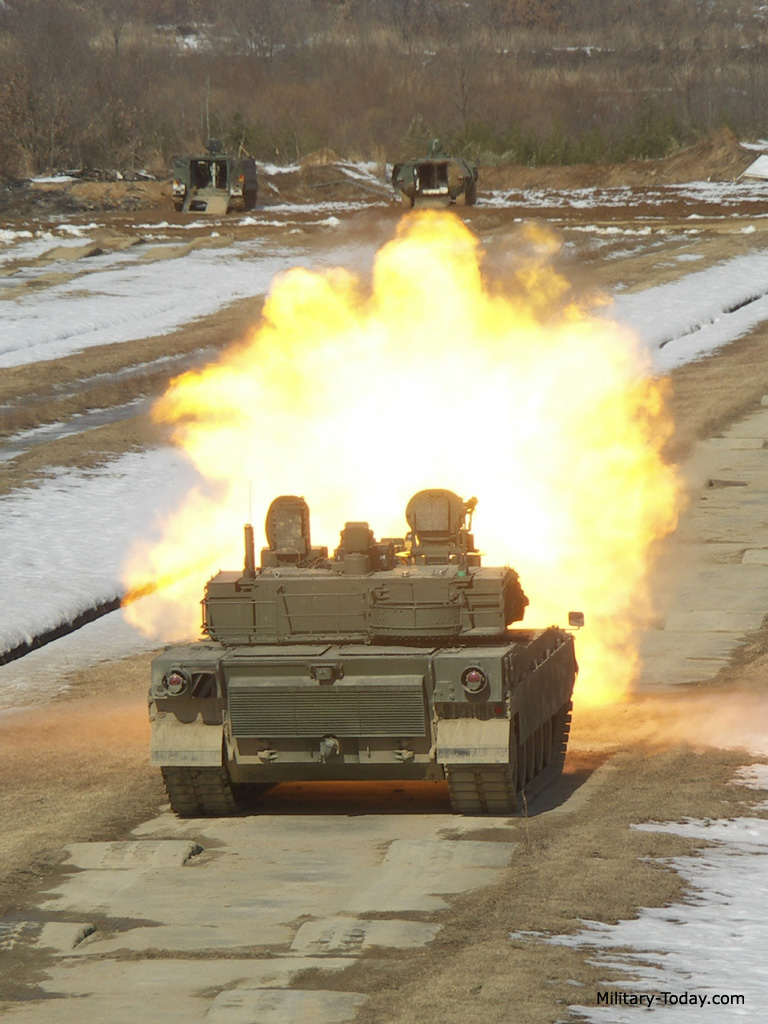

السلاح الر ئيسي للنمر الأسود مدفع فائق التطور من عيار 120 ملم
يعتمد نظام تلقيم ألي بمعدل اطلاق النار 15 قذيقة في الدقيقة الواحدة






لديها نظام متطور جدا لاطفاء الحرائق من الداخل و الخارج





تمتلك نظام ألي لملاحقة و تدمير الدبابات و طائرات الهليكوبتر المنخفضة



المدى القاتل للمدفع 10 كم و يتم التحكم بالاطلاق النار بشكل ألي تماما بما في ذلك اكتشاف الأهدف و ملاحقتها و تدميرها و كل ذلك يتم بشكل ألي دون تدخل طاقم الدبابة






تستخدم هذة الدبابة القذائف الذكية تحوي هذة القذائف أنظمة توجيه خاصة بها
و هي من النوع أطلق و انسى

يمكنها القيام بقصف مدفعي غزيرخلف الحواجز لمسافة 8 كم





بها رشاش محوري 7.62 ملم مع 12000 طلقة .
و رشاش مضاد للطائرات عيار 12.7 ملم
مع 3200 طلقة و يعتبر من الرشاشات الثقيلة و يتم التحكم به أليا
المخزن الرئيسي يتسع ل 40 قذيفة عيار 120 ملم من مختلف الأنواع






لديها أنظمة ليزرية و حرارية و تلفزيونية للمراقبة و الكشف و الاطلاق




عدد أفراد الطاقم 3
الوزن 55 طن
الطول 10 م
العرض 3.6 م
الارتفاع 2.5 م
قوة المحرك 500 حصان
السرعة 70 كم في الساعة



مدى الدبابة بدون الحاجة للتزود بالوقود 430 كم

تستطيع عبور الخنادق حتى عرض 2.8 م

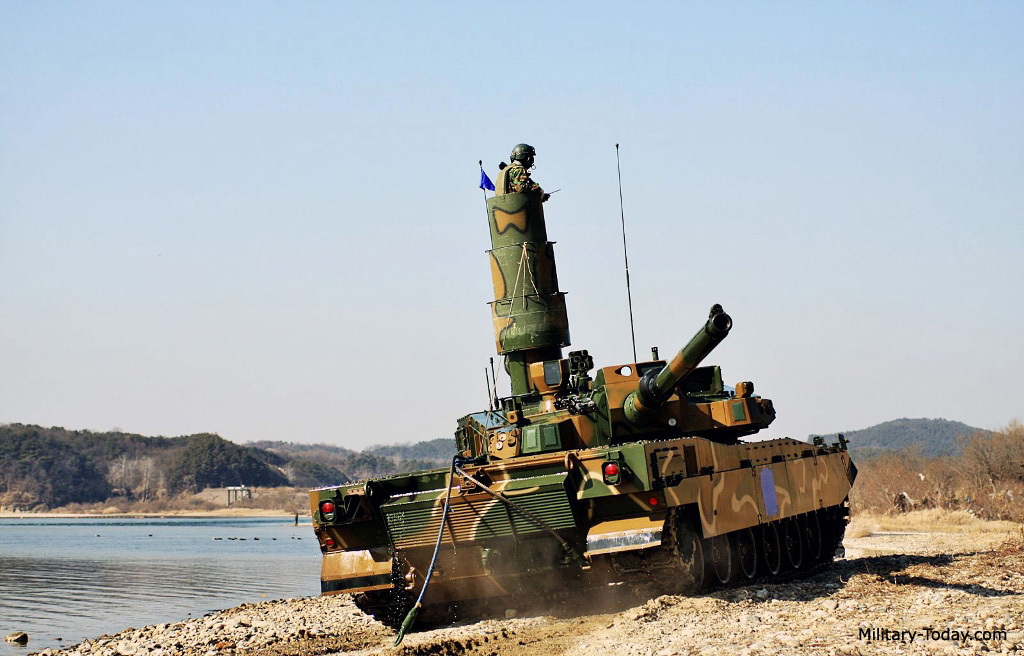

و عبور المياه حتى عمق 4.2 م








تركيا أول دولة في العالم التي تعاقدت على شراء مئات الدبابات منها
و تبحث اقامة مصنع لها في تركيا




التعديل الأخير بواسطة المشرف:
رد: دبابة النمر الأسود

العراق ابدى اهتمامه بهذه الدبابة

رد: دبابة النمر الأسود

هل تمتلك الدبابات الحديثة مثل abrams و t90 خاصية الانخفاض الى مستوى الارض كما هو مبين في الصورةالتالية

إضغط هنا لمشاهدة الصورة كاملة

رد: دبابة النمر الأسود


شكرا على الطرح اخى فادي الشام

والمواصفات الأساسية المميزة للدبابة
مقدمة البرج مائلة للخلف قليلاً، وجانباه مائلان للداخل، ومؤخرته رأسية.
ويوجد على أجناب البرج ومقدمته دروع إضافية فعالة تخفي البرج تماماً وتحجب
معالمه، ولا يظهر منه سوى منصة إطلاق القنابل الدخانية. والمدفع المتحد
المحور يسار البرج، والمدفع الرشاش الثقيل المضادللطائرات في يمينه. ومقدمة
الدبابة غير محددة. ولها تدريع أمامي أفقي تقريباً، وكوة السائق في الجانب
الأيسر، وفي الوسط مقصورة المحركمرتفعة في المؤخرة.

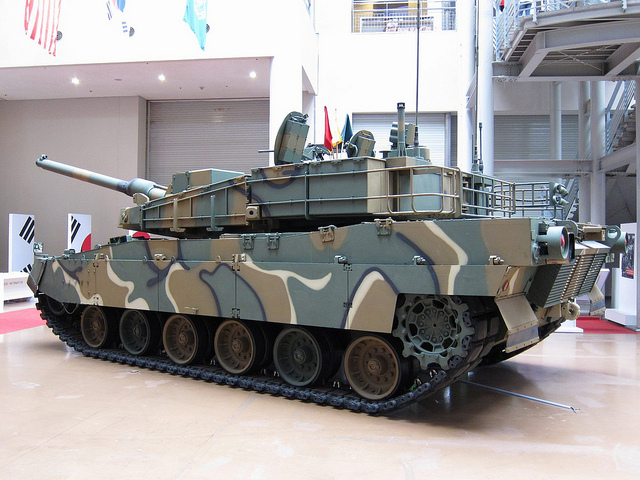

ولآلية التعليق على كل جانب ست عجلات سير، وعجلة دفع مسننة لنقل الحركة في
المؤخرة، وعجلة وسيطة لعكس اتجاه الحركة في المقدمة، ودحاريج لإرجاع
الجنزير، والقسم العلوي للأجزاء الدوارة مغطى بحاشية معدنية مدرعة تمتد
لمؤخرة الدبابة.
وتحمل سبطانة السلاح الرئيسي ماصة دخان، في الثلث الخلفي من الماسورة،
ومحورها غير ممركز مع محور الماسورة.

بالنسبه للإخفاء أثناء التحرك :
1) قاذفات دخان سداسية، في كل جانب.
2) تجهيزات خارجية تنفث ستارة دخان لإخفاء الدبابة، بواسطة حقن الوقود داخل أنابيب العادم.

ومتوافر بها نظام حماية من الأسلحة النووية والبيولوجية والكيماوية.

وجهاز رادار، يتيح التعامل مع الأهداف الجوية المنخفضة.





تحياتى وتقديرى


رد: دبابة النمر الأسود

دبابة رائعة جدا واتمنى ان تكون الدبابة المستقبلية لمصر بعد ان يتوقف انتاج الابرامز

رد: دبابة النمر الأسود

تحتوي على نظام هيدروليكي لرفع الدبابة أو تخفيضها كلها أو رفع و تحفيض أحد الجوانب فقط
حسب الحاجة



رد: دبابة النمر الأسود

دبابة رائعة ويوجد بعض التشابهات بينها وبين الليوبارد 2 الالمانية
وما يميز هذه الدبابة انخفاض وزنها عن مثيلاتها الاوربية والامريكية بمقدار 10 طن تقريبا بجانب العديد من المميزات ولكن اهم عيوبها ارتفاع سعرها حيث يبلغ تقريبا 5 مليون دولار وهو نفس سعر الليوبارد الالمانية

رد: دبابة النمر الأسود

قوة المحرك 500 حصان


هذه قوة محرك سيارة أم ماذا ؟؟!! ههههه قوة المحرك 1500 اخي الكريم وليس 500 ربما هناك خطأ مطبعي .

رد: دبابة النمر الأسود

دبابة رائعة وجهد اروع سؤالي عن تخزين القذائف مع الطاقم مثل اغلب الدبابات ام منفصل كما في الابرامز

رد: دبابة النمر الأسود

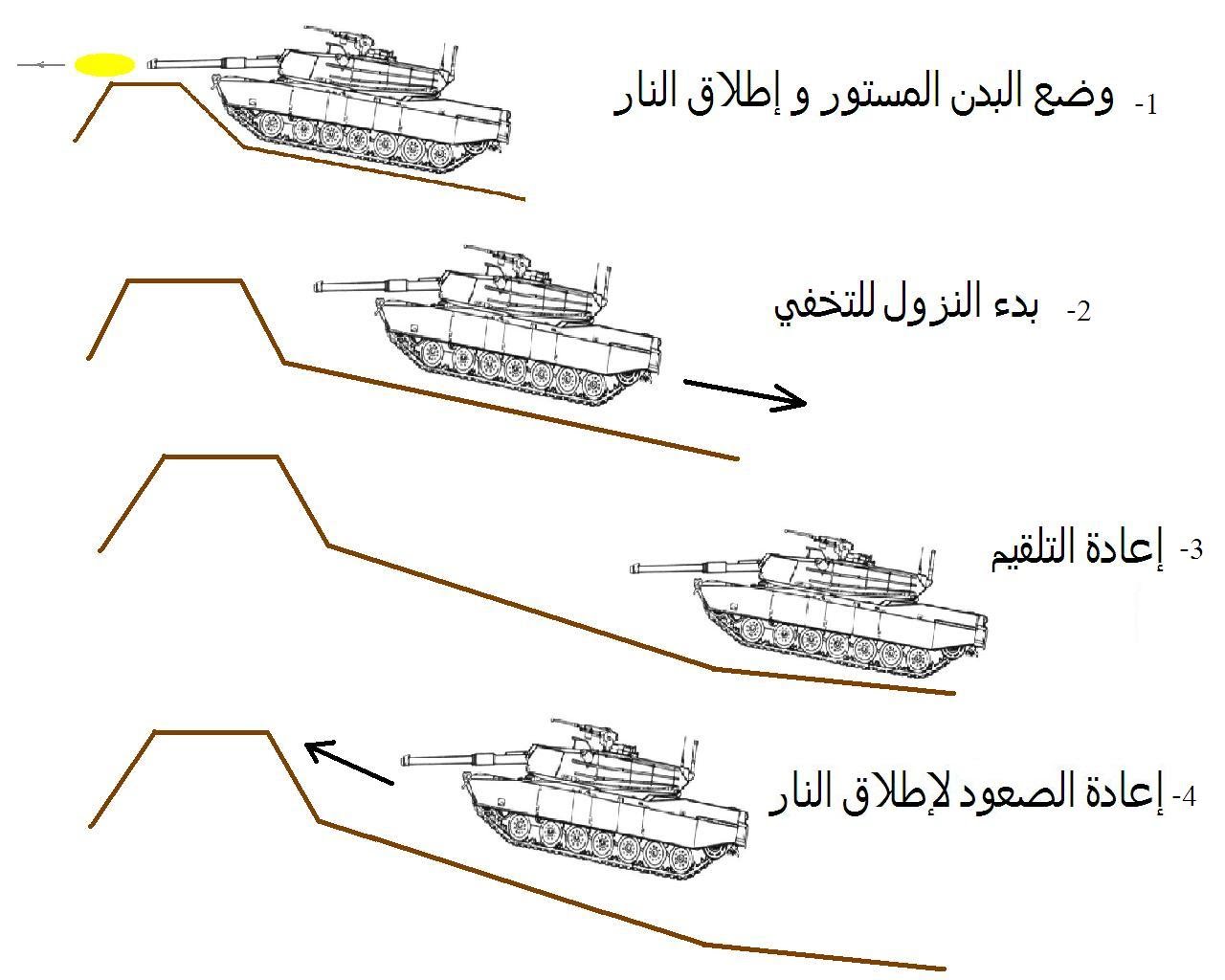

15 طلقة بالدقيقة معدل اكثر من ممتاز

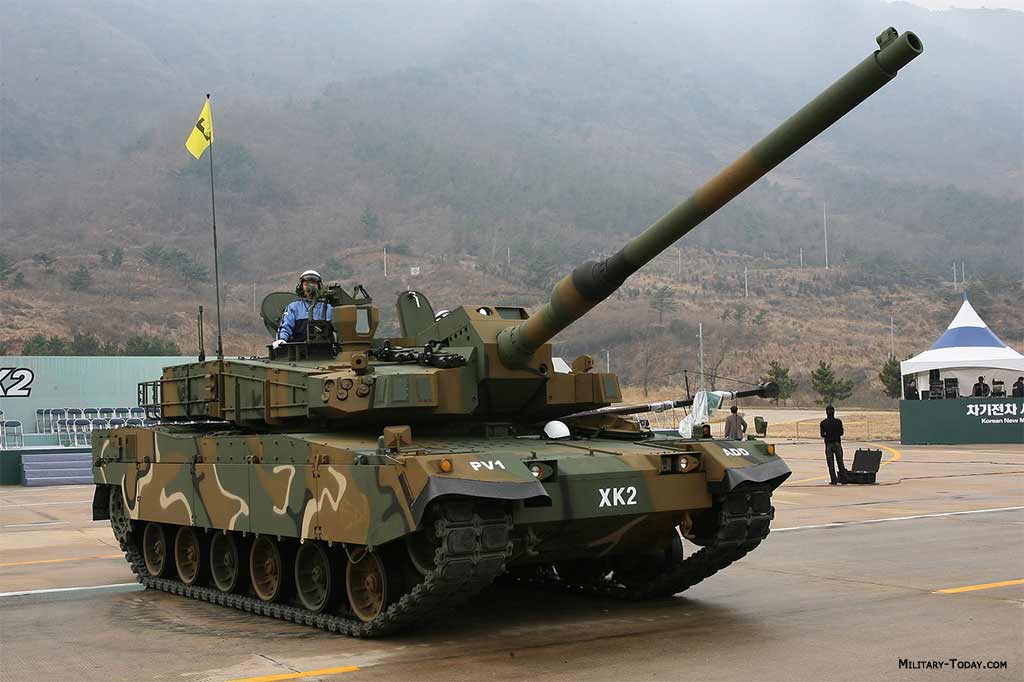

ايضا اعجبتني القدرة الكبير لحركة المدفع سوائا للاعلى او للاسفل

مما يعطي الدبابة القدرة على الاختفاء وضرب العدو في المنحدرات والمرتفعات

ويعطيها ايضا مقدرة على استهداف المروحيات

الصورة من موضوع الاخ تومكات


رد: دبابة النمر الأسود

السيارات التجارية الكورية تبهرك من حيث فخامتها وتجهيزاتها الداخلية ، لكن حين نستعرض تفاصيل المحرك وناقل الحركة ومنظوماتها الكهربائية ونقارنها بالسيارات اليابانية أو الألمانية أو الأمريكية ، نجد الفرق الكبير .. قضية الشكل ومنظومة هيدروليكية للرفع والخفض وهي بالمناسبة تقنية قديمة جدا أول من إبتدعها هم السويديين مع دبابتهم سترف لا تعني الكثير حقيقة مقابل معايير الكفاءة الثلاثة المعروفة للدبابة ، وهذه تثبتها ساحة الميدان وليس ميادين الإستعراض .
