الصاروخ أوتومات Otomat Missile :

Prince Nouada

سلاح المهندسين المصرى
صقور الدفاع
إنضم
14 ديسمبر 2011
المشاركات
2,676
التفاعل
4,350 31 5
الدولة
Egypt







http://www.youtube.com/watch?v=8H-hwGPbwhI

الصاروخ أتومات، إنتاج مشترك بين كل من إيطاليا وفرنسا، في أوائل السبعينات من القرن الماضي، وهو صاروخ مضاد لسفن السّطح، بعيد المدى، يُدفع بمحرك نفاث، ويمكن إطلاقه من الجو، أو من على سفن السّطح، أو من منصة برية.
بدأت دراسات إنتاج هذا الصاروخ بين إيطاليا وفرنسا في عام 1967، وأنتج أول صاروخ تجريبي عام 1971، أما الإنتاج الكمي للصاروخ أتومات فلم يبدأ إلاّ في عام 1976.
اختلف تقييم كل من البحرية الفرنسية، والبحرية الإيطالية، للصاروخ. فقد رأي الفرنسيون أن الإنتاج الأول من الصاروخ كافٍ، ويحقق أغراض التصميم، بينما أصر الإيطاليون على تطوير الرأس الباحث للصاروخ؛ وأدت الرغبة الإيطالية إلى إنتاج الجيل الثاني من الصاروخ أتومات، التي تميزت بإضافة "الرقم 2" إلى اسم الصاروخ، والتي عرفت في البحرية الإيطالية باسم تيزيو Teseo، وهو نوع لم تسمح إيطاليا بتصديره؛ وتميز هذا الصاروخ المطور بزيادة مدى الصاروخ، وإمكانية تلقيه إشارات للتوجيه وتصحيح المسار، في مرحلة الطيران المتوسط.

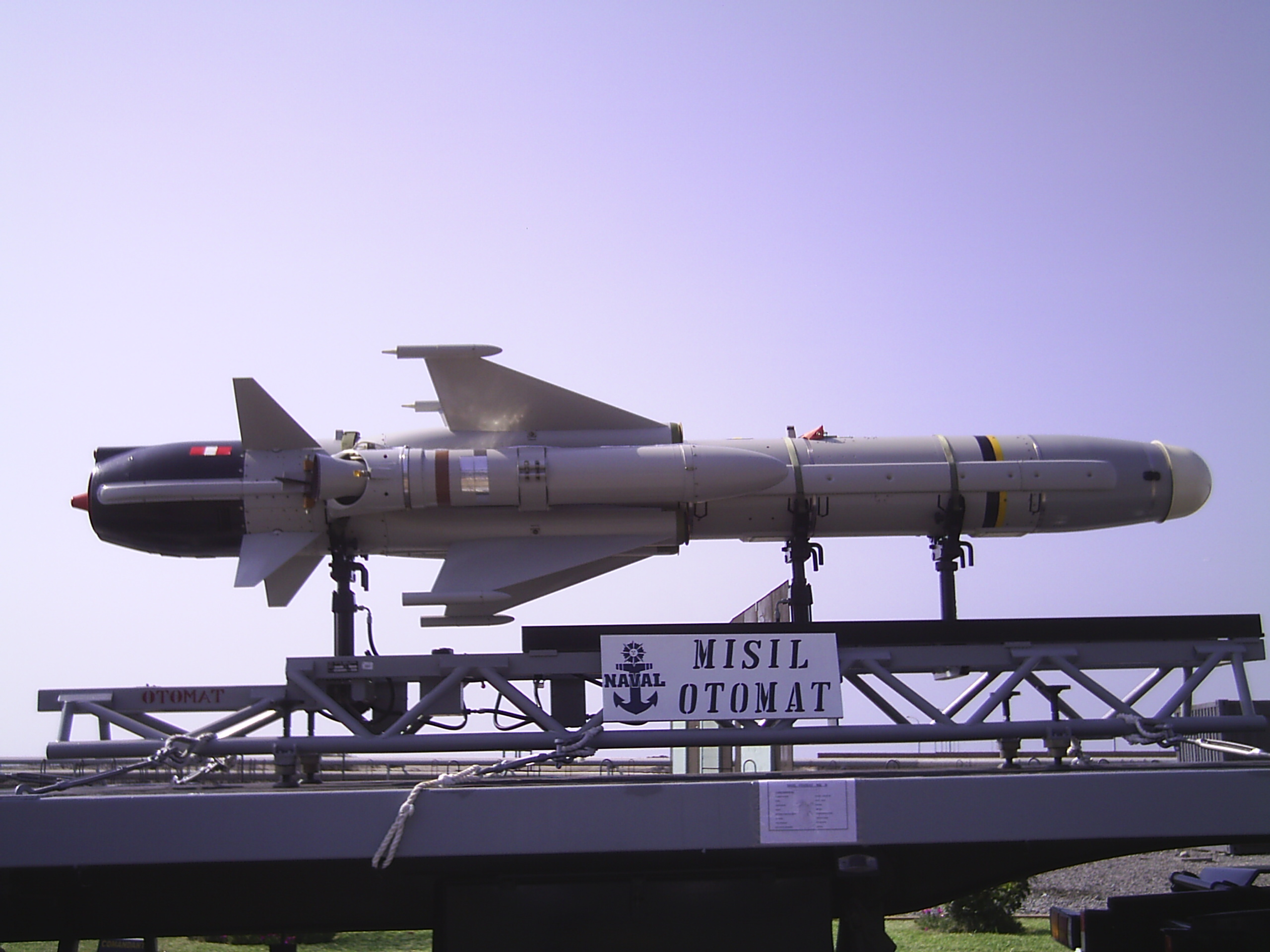

يبدو الشكل الخارجي للصاروخ أوتومات مشابهاً لقذيفة الطوربيد، وهو مزود بأجنحة متعامدة في منتصف جسم الصاروخ، وكذلك جنيحات متعامدة عند مؤخرته، وينتهي كل جناح بهوائي لتلقي أوامر التوجيه؛ يخزن الصاروخ أوتومات على متن السفن، داخل حاوية مصنوعة من مادة الألياف الزجاجية، ويمكن تخزينه داخلها لمدة عام من دون الحاجة إلى أعمال الصيانة.

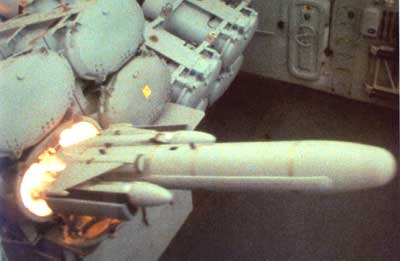

وحال إطلاق الصاروخ، يرتفع إلى 80 متر، ثم ينخفض إلى ارتفاع 20 متر فقط، ويظل على هذا الارتفاع حتى وصوله إلى الهدف المحدد. وخلال مرحلة الطيران المتوسطة، يوجه الصاروخ بالقصور الذاتي، ويعتمد على رادار قياس الارتفاع للمحافظة على ارتفاعه عن سطح الماء، أما المرحلة النهائية من الطيران، فيستخدم فيها باحث راداري مركب في رأس الصاروخ، لا يبدأ العمل، إلاّ على مسافة 12 كم من الهدف المحدد، وعندما يكتشف الباحث الراداري، أن المسافة بينه وبين الهدف قد أصبحت 5 كم فقط، فإنه يعطي الأوامر للصاروخ ليرتفع إلي 175 متراً، ليهاجم الهدف من الاتجاه الرأسي، الذي يتكون ـ عادة ـ من سطح أقل تدريعاً.

1. بلد المنشأ: إيطاليا وفرنسا
2. الاستخدام: صاروخ مضاد للسفن، موجه رادارياً في مرحلته الأخيرة، يمكن استخدمه من الطائرات، أو سفن السطح، أو من فوق منصات برية.
3. الدول المستخدِمة: إيطاليا، وفرنسا، والمملكة العربية السعودية، وبيرو، والعراق.

المواصفات العامة والفنية:

1. المواصفات العامة:

الطول 4.46 م
القطر 40 سم
المسافة بين أطراف الأجنحة 1.3 م
الوزن 770 كجم
2. المدى:
• 60 - 150 كم
3. السرعة:
• 1100 كم / ساعة
4. آلات الدفع:
• محرك الطيران: محرك نفاث ذو قوة دفع تصل إلى 400 كجم
• محرك الدفع: يستخدم محركين يعملان بالوقود الجاف، مركبين على جانبي جسم الصاروخ، يوفر كل محرك قوة دفع 3.500 كجم، وينفصلان بعد حوالي ثلاث ثوان من الإطلاق.
5. أنظمة التوجيه:
• القصور الذاتي في المرحلة المتوسطة،
• راداري إيجابي في المرحلة النهائية
6. الرأس الحربي:
• عبوة خارقة شديدة الانفجار زنة 210 كجم، مع استخدام طبات اقترابية أو طرقية.

رد: الصاروخ أوتومات Otomat Missile :





الصاروخ أوتومات Otomat Missile


الصاروخ أتومات، إنتاج مشترك بين كل من إيطاليا وفرنسا، في أوائل السبعينات من القرن الماضي، وهو صاروخ مضاد لسفن السّطح، بعيد المدى، يُدفع بمحرك نفاث، ويمكن إطلاقه من الجو، أو من على سفن السّطح، أو من منصة برية.
بدأت دراسات إنتاج هذا الصاروخ بين إيطاليا وفرنسا في عام 1967، وأنتج أول صاروخ تجريبي عام 1971، أما الإنتاج الكمي للصاروخ أتومات فلم يبدأ إلاّ في عام 1976.
اختلف تقييم كل من البحرية الفرنسية، والبحرية الإيطالية، للصاروخ. فقد رأي الفرنسيون أن الإنتاج الأول من الصاروخ كافٍ، ويحقق أغراض التصميم، بينما أصر الإيطاليون على تطوير الرأس الباحث للصاروخ؛ وأدت الرغبة الإيطالية إلى إنتاج الجيل الثاني من الصاروخ أتومات، التي تميزت بإضافة "الرقم 2" إلى اسم الصاروخ، والتي عرفت في البحرية الإيطالية باسم تيزيو Teseo، وهو نوع لم تسمح إيطاليا بتصديره؛ وتميز هذا الصاروخ المطور بزيادة مدى الصاروخ، وإمكانية تلقيه إشارات للتوجيه وتصحيح المسار، في مرحلة الطيران المتوسط.
يبدو الشكل الخارجي للصاروخ أوتومات مشابهاً لقذيفة الطوربيد، وهو مزود بأجنحة متعامدة في منتصف جسم الصاروخ، وكذلك جنيحات متعامدة عند مؤخرته، وينتهي كل جناح بهوائي لتلقي أوامر التوجيه؛ يخزن الصاروخ أوتومات على متن السفن، داخل حاوية مصنوعة من مادة الألياف الزجاجية، ويمكن تخزينه داخلها لمدة عام من دون الحاجة إلى أعمال الصيانة.
وحال إطلاق الصاروخ، يرتفع إلى 80 متر، ثم ينخفض إلى ارتفاع 20 متر فقط، ويظل على هذا الارتفاع حتى وصوله إلى الهدف المحدد. وخلال مرحلة الطيران المتوسطة، يوجه الصاروخ بالقصور الذاتي، ويعتمد على رادار قياس الارتفاع للمحافظة على ارتفاعه عن سطح الماء، أما المرحلة النهائية من الطيران، فيستخدم فيها باحث راداري مركب في رأس الصاروخ، لا يبدأ العمل، إلاّ على مسافة 12 كم من الهدف المحدد، وعندما يكتشف الباحث الراداري، أن المسافة بينه وبين الهدف قد أصبحت 5 كم فقط، فإنه يعطي الأوامر للصاروخ ليرتفع إلي 175 متراً، ليهاجم الهدف من الاتجاه الرأسي، الذي يتكون ـ عادة ـ من سطح أقل تدريعاً.

1. بلد المنشأ: إيطاليا وفرنسا
2. الاستخدام: صاروخ مضاد للسفن، موجه رادارياً في مرحلته الأخيرة، يمكن استخدمه من الطائرات، أو سفن السطح، أو من فوق منصات برية.
3. الدول المستخدِمة: إيطاليا، وفرنسا، والمملكة العربية السعودية، وبيرو، والعراق.

المواصفات العامة والفنية:

1. المواصفات العامة:

الطول 4.46 م
القطر 40 سم
المسافة بين أطراف الأجنحة 1.3 م
الوزن 770 كجم
2. المدى:
• 60 - 150 كم
3. السرعة:
• 1100 كم / ساعة
4. آلات الدفع:
• محرك الطيران: محرك نفاث ذو قوة دفع تصل إلى 400 كجم
• محرك الدفع: يستخدم محركين يعملان بالوقود الجاف، مركبين على جانبي جسم الصاروخ، يوفر كل محرك قوة دفع 3.500 كجم، وينفصلان بعد حوالي ثلاث ثوان من الإطلاق.
5. أنظمة التوجيه:
• القصور الذاتي في المرحلة المتوسطة،
• راداري إيجابي في المرحلة النهائية
6. الرأس الحربي:
• عبوة خارقة شديدة الانفجار زنة 210 كجم، مع استخدام طبات اقترابية أو طرقية.
صمم الصاروخ الأمريكي المضاد للغواصات ( RUR-5 ) منذ خمسينيات القرن الماضي ، و دخل الخدمة الفعلية لدى قواتها البحرية في الستينيات . و مع مطلع الثمانينيات قررت البحرية الأمريكية إحلال هذا الصاروخ ( RUR-5 ) و معه الطراز ( UUM-44 ) ، بطرازين أحدث يحملان الاسم ( RUM/UUM-125 Sea Lance ) غير أن هذا البرنامج واجه صعوبات فنية و مالية عديدة ، فتقرر في عام 1983 دمج البرنامج و ضغطه في مشروع واحد لانتاج صاروخ رأسي الاطلاق تحت اسم ( RUM-139 ) . وأجريت اختبارات طرازاته البحثية منذ عام 1986 ، علي أن يدخل مرحلة الانتاج اعتبارا من عام 1989 ، غير أن المشروع تم تجميده فجأه قبل ذلك الموعد بعام و لمدة (3) سنوات ، حيث تقرر المضي في انتاجه تمهيدا لانضمامه الي الخدمة في عام 1993 . و بالفعل انضمت باكورة طرازاته تحت الاسم ( RUM-139 A ) في الموعد المحدد ، تبعه بعد ذلك طرازان هما ( RUM-139 B ) و ( RUM-139 C ) في عامي 1996 و 2005 علي التدريب ، يتمثل الفارق الجوهري بين الطرازات الثلاثة في نوع الطوربيد ، فالطراز الأول مسلح بالطوربيد الخفيف ( MK46-MOD-5A ) بينما سلح الطراز الثاني ( RUM-139 B ) بالطوربيد البحري ( MK46-MOD-5A-SW ) ، و يتميز عن الطوربيد السابق له بقدرته علي العمل في المياه الضحلة . لذلك عدلت البحرية الأمريكية كافة صواريخها من الطراز الاول ( RUM-139 A ) الي الطراز الثاني ( RUM-139 B ) بتسليحه بهذا الطوربيد المطور و ذلك قبل نهاية 2001 . أما الطراز الثالث الخفيف الفائق السرعة من الطراز ( MK54-MOD-0 ) .



تقييييييييييييييم

رد: الصاروخ أوتومات Otomat Missile :

شــــــــــكــــــــــــــــرا :)

رد: الصاروخ أوتومات Otomat Missile :

Otomat Mk2 "Coastal Defence" ; Egyptian Navy

اوتومات ام كي 2 -للدفاع الساحلي - البحرية المصرية








اتمنى التأكيد من الاخوه المصريين

رد: الصاروخ أوتومات Otomat Missile :

Otomat
Country: Italy
Alternate Name: Teseo
Class: SLCM
Target: Ship
Length: 4.46 m
Diameter: 0.46 m
Launch Weight: 770.00 kg
Payload: 210 kg HE, SAP (Mk 1/2); 160 kg HE, SAP (Mk 3/NGASM)
Propulsion: Turbojet
Range: 60-180 km
Guidance: INS, datalink, active radar
Status: Operational
In Service: 1976-Present
Associated Country: France
Exported: Bangladesh, Egypt, Iraq, Kenya, Libya, Malaysia, Nigeria, Peru, Saudia Arabia, and Venezuela​

رد: الصاروخ أوتومات Otomat Missile :

Alenia Marconi Systems has been awarded an Egyptian contract for the refurbishment and upgrade of the radar systems fitted to the Ramadan. In a program expected to last more than four years, the joint British-Italian company will upgrade the Ramadan's S820 surveillance radars and ST 802 tracking radars.

In all, four Ramadan vessels will receive upgrades. This will include what Marconi executives describe as a full refurbishment of the fire control system. The contract, the amount of which was not disclosed, follows the first phase of Ramadan upgrade.

The company has also been awarded a contract to upgrade the Egyptian Navy's Otomat missiles. This contract will extend for more than five years and upgrade the missiles to the Italian Navy's Otomat Mk-2 configuration.

Tuesday, April 3, 2001


http://www.worldtribune.com/worldtribune/WTARC/2001/me-egypt-04-03.html

هل مازال الصاروخ في الخدمة ؟

رد: الصاروخ أوتومات Otomat Missile :

Otomat Mk2 "Coastal Defence" ; Egyptian Navy

اوتومات ام كي 2 -للدفاع الساحلي - البحرية المصرية








اتمنى التأكيد من الاخوه المصريين

نعم متواجد فى البحرية المصرية على زوارق الصواريخ رمضان و اكتوبر. اما الدفاع الساحلى فمازال بالخدمة على الرغم من خروج وحدتين من الخدمة.
النسخة المستخدمة هى MK2

مصر حاليا تقوم باستبداله بصواريخ Exocet الفرنسية.

هل مازال الصاروخ في الخدمة ؟

مازال فى الخدمة فى البحرية الايطالية للنسخ Otomat Mk 2 Block IV و Otomat Mk 2/E Teseo EVO (نسخة الهجوم الارضى) فقط اما بقاى النسخ فخرجوا من الخدمة

نعم متواجد فى البحرية المصرية على زوارق الصواريخ رمضان و اكتوبر. اما الدفاع الساحلى فمازال بالخدمة على الرغم من خروج وحدتين من الخدمة.
النسخة المستخدمة هى MK2

مصر حاليا تقوم باستبداله بصواريخ Exocet الفرنسية.



مازال فى الخدمة فى البحرية الايطالية للنسخ Otomat Mk 2 Block IV و Otomat Mk 2/E Teseo EVO (نسخة الهجوم الارضى) فقط اما بقاى النسخ فخرجوا من الخدمة
اظني قراءت عن تطويره بمحرك تركي من روكسان

اظني قراءت عن تطويره بمحرك تركي من روكسان
Design, development, test and qualification as well as the serial production activities for the New TESEO Rocket Motor are being carried out under the the agreement between Mbda Italy and Roketsan. Qualification of the New TESEO Rocket Motor was completed by Roketsan and the serial production activities are ongoing in accordance with agreed project schedule.

http://www.roketsan.com.tr/en/urunl...ri/teseo-fuzesi-icin-roket-motoru-gelistirme/
