برنامج تحديث الدبابة M60 إلى المستوى "120S"


مشكلة تحديث دبابات M60 ...

من منطلق كون التكنولوجيا العسكرية المستعملة في دبابة M60 قديمة
صارت القوات المسلحة الامريكية تبحث عن حل لترقية M60 و حتى وقت قريب لم يجد الامريكان التكنولوجيا الفعالة لتحسين القدرة على الحركة و القتال والبقائية بالنسبة للدبابة


الحل المبتكر ..

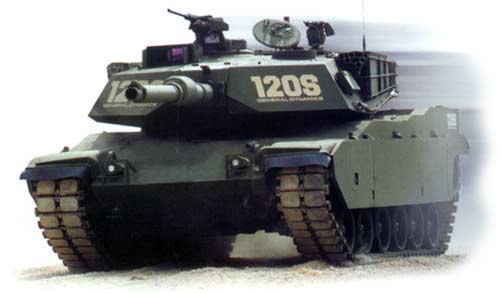

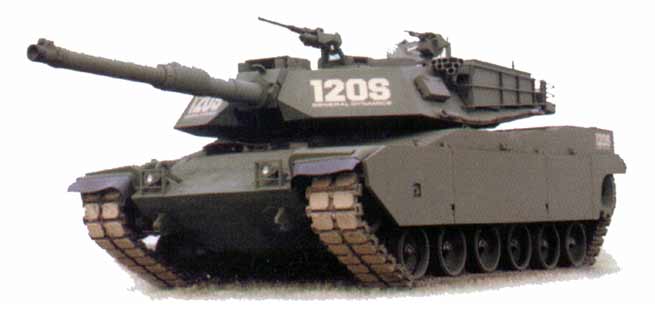

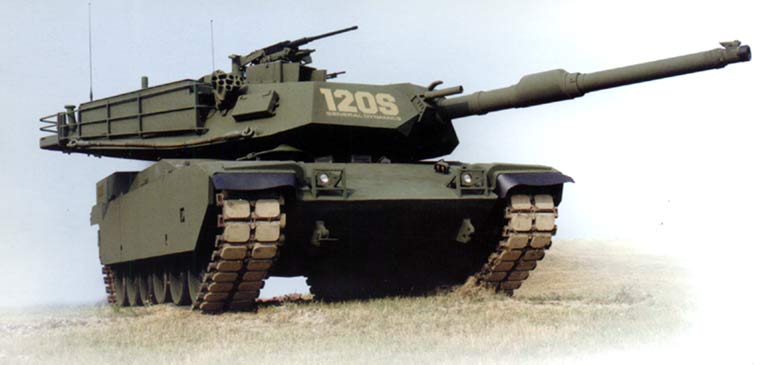

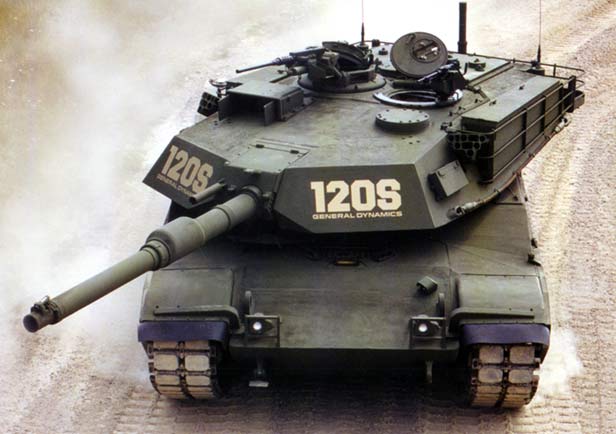

وقد جمعت شركة "جنرال ديناميكس لاند سيستمز" كل خبرتها و نجاحاتها الكبيرة في "ابرامز M1A1" مع خبرة 40 عاما في مجال تطوير وصيانة دبابات M60. و قررت الجمع بين صفات كل منهما في دبابة جديدة هي دبابة 120S

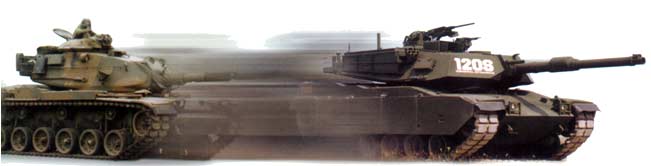

ويقدم البرنامج قدرة لرفع مستوى M60 الى120S عن طريق تحسين أدائها ..
حيث أنها توفر حماية ممتازة لأفراد الطاقم في برج في مكان معزول ، وكذلك توفر الحماية لبقية البدن
كما تم تحسين قوة النيران بمدفع 120 ملم حديث مع نظام ادارة نيران ونظام لكشف والتقاط الأهداف متطورين . تم تحسين الحركية فيها من خلال تركيب محرك ديزل قوة 1200 حصان مع ناقل حركة الدبابة ابرامز، و نفس نظام التعليق الخاص بالابرامز

هذا البرنامج يعد قفزة نوعية في مجالات قوة النيران .البقائية .الحركة.
ويؤدي برنامج 120S الى اخراج دبابة تستطيع العمل في القرن 21



خصائص التحديث

1 نظام مراقبة دقيق لاطلاق النار بالتكنولوجيا الرقمية.
2 والقدرة النارية العالية بمدفع عيار 120 ملم، مع نظام رقمي ونظام متقدم للبحث بالأشعة تحت الحمراء (FLIR).
3 زيادة السرعة وخفة الحركة بفضل قوة المحرك و نظام التعليق المحسن.
4 القدرة على توفير قطع الغيار من احتياطي الجيش الأميركي . مع الأداء والاعتمادية، والثبات في القتال.
5تحسين البقائية بفضل برج الابرامز المركب عليها

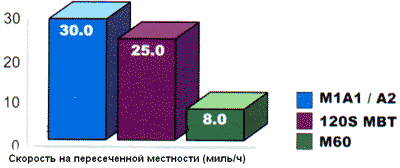

مقارنة بين الدبابات الامريكية في الحركية

الشركة المطورة

لمدة 50 عاما و شركة جنرال ديناميكس لاند سيستمز الرائدة حسب البعض في تطوير آلة القتال على المستوى العالمي. و هذا الامر نتيجة نتيجة للتفوق "مع وجود تحفظ على الكلمة " في مجال التكنولوجيا والتصميم والإنتاج، و مع وجود العمال المهرة ذوي الخبرة. و التقدم المستمر في مجال الهندسة، و عمليات الصيانة والتصنيع لتقديم مساعدة للزبائنها وبأسعار معقولة. فشركة جنرال ديناميكس لاند سيستمز لا تزال تشارك بنشاط في تلبية الاحتياجات المحددة للزبائن وتعمل الشركة حاليا على مشاريع من جميع أنحاء العالم بأكثر من 14000 دبابات بين الصيانة و التطوير و التصنيع

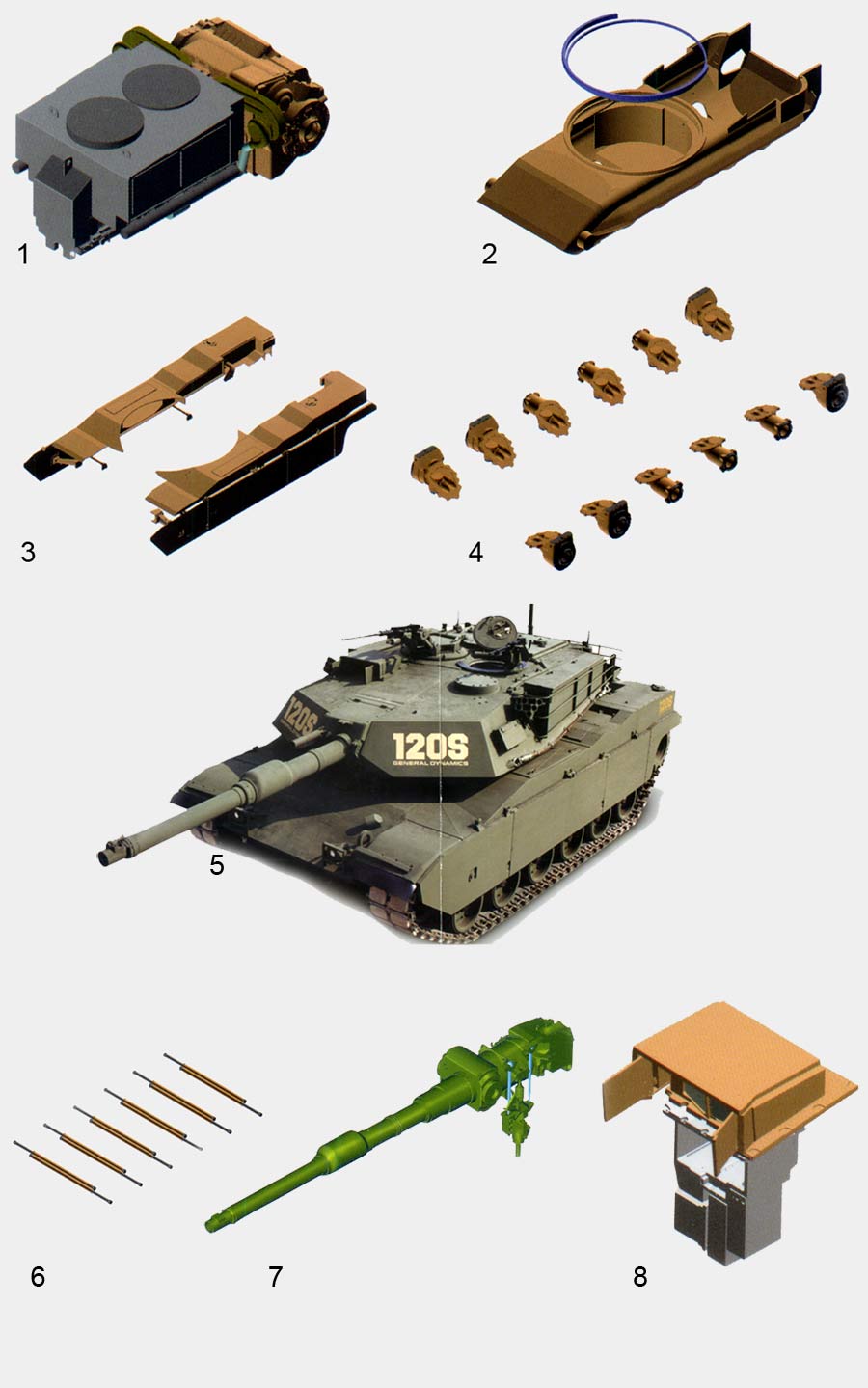

1 - وحدة الطاقة: محرك ديزل مع ناقل الحركة Х 1100-5 الخاص بM1A1
2 - مدخل البرج: حلقة بسيطة تسمح بالدخول مماثلة للتي على برج M1A1
3 -دروع جانبية توفر الحماية الباليستية، كحماية M1A1 .و دروع جديدة للبطاريات و المعدات الاخرى
4 - نظام التعليق: كنظام تعليق M1A1

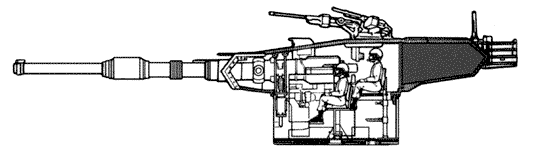

5 - البرج: برج دبابة M1A1 تم تركيبها على هيكل الام 60 ومجهز بمدفع من عيار 120 ملم، ومعدات الكترونية متطورة،
حيث يوفر البرج للقائد، و المدفعي والمحمل مجموعة من الدروع لا تحتوي اليورانيوم المنضب. في البرج أيضا نظام للتهوية، ونظام حماية ضد أسلحة الدمار الشامل (CBR)، نظام ادراة نيران ، نظام اتصال ، و نظام استقرار، ونظام إنذار
6 - محاور نظام التعليق: مملثلة للتي في دبابة M1A1 حيث تحد من حركة البكرات، وتحسن الحركة بسرعة ، و تساعد على العمل في مختلف التضاريس و توفر خفة الحركة.
7- مدفع 120 ملم : قادرة على إطلاق جميع أنواع الذخيرة عيار 120ملم التي تطلقها M1A1و M1A2؛
8 - نظام تحديد المواقع / FLIR : بالاضاءة بالليزر والتصوير الحراري

خصائص أداء دبابة 120S

الوزن 62 طن
المدى 275 ميلا (443 كم)
الحركة
التسارع من 0 إلى 32 كم / ساعة ........ 9.2 ثانية
السرعة
الحد الأقصى 38.3 ميل / ساعة (61.6 كم / ساعة)
المتوسط 25.0 ميل / ساعة (40.2 كم / ساعة)
على منحدارات بزاوية 31 درجة 3.8 ميل / ساعة (6.1 كم / ساعة)
التغلب على العقبات
جدار عمودي بارتفاع 36 بوصة (0.9 م)
خنادق102 بوصة (2.6 م)
تجواز المياه بدون معدات 48 بوصة (1.2 م)
الطاقم من اربع افراد هم القائد، المدفعي وسائق والمحمل
الطاقة
محرك ADVS-1790-9 بقوة من 1200 حصان
ناقل الحركة Х 1100-5 يعطي اربع نقلات للامام و اثنين للخلف
نسبة القوة للوزن 19.4 حصان / طن
التسليح
مدفع من عيار 120 ملم XM-256
الذخيرة 36 طلقات



التصميم

التصميم الاساسي مبني على التقنية التي أثبتت جدارتها في M1A1
لكن يمكن تعديل هذا التصميم لتلبية الاحتياجات الخاصة للعملاء. فهناك خيارات إضافية تشمل :
إضافة وحدة الطاقة اضافية
نظام قيادة رقمي اضافي
جهاز المراقبة الحرارية الخاص بالقائد (FLIR 1 أو الجيل الثاني منه)؛
نظام قيادة بالأشعة الحرارية؛
النظام الرقمي (BITE)؛
........ الخ



برنامج تحديث دبابات M60 الخاص بشركة جنرال ديناميكس

و كما قلنا سابقا فانه يقدم قدرة لرفع مستوى M60 الى دبابة 120S بتحسين أدائها باستخدام الخصائص المشتركة بين دباباتي M60وM1A1 و كانت النتائج مقبولة
يتم بناء 120S على هيكل دبابة M60.بخصائص الابرامز ام 1 و هو متوفر بأسعار معقولة .

التعديل الأخير بواسطة المشرف:
رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

موضوع اكثر من ممتاز وتقبل تقييمي

وصراحة اعتبره افضل تحديث لل m 60 افضل من صبرا الاسرائيلي ومن الفينكس الاردني

واتمنى ان تحدث السعودية دباباتها البالغ عددها 460 دبابة m 60 بنفس هذا التطوير

رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

مشكوور اخي على الموضوع
المغرب تعاقد على 140 دبابة من هذا
النوع و أظن انه تسلمها

رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

موضوع اكثر من ممتاز وتقبل تقييمي

وصراحة اعتبره افضل تحديث لل m 60 افضل من صبرا الاسرائيلي ومن الفينكس الاردني

واتمنى ان تحدث السعودية دباباتها البالغ عددها 460 دبابة m 60 بنفس هذا التطوير


نعم اخي بالفعل يجب ترقية جميع الدبابات ام 60 الى هذا المستوى
بدل اخراجها من الخدمة

رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

موضوع اكثر من ممتاز وتقبل تقييمي

وصراحة اعتبره افضل تحديث لل m 60 افضل من صبرا الاسرائيلي ومن الفينكس الاردني

واتمنى ان تحدث السعودية دباباتها البالغ عددها 460 دبابة m 60 بنفس هذا التطوير

انا معك فيما ذهبت اليه فهذا التطوير جعل الدبابة بشكل كامل تقريبا دبابة ابرامز و لا يوجد تطوير مماثل له

مشكوور اخي على الموضوع
المغرب تعاقد على 140 دبابة من هذا
النوع و أظن انه تسلمها

مبروك
كما ان مصر على ما اتذكر في موضوع سابق للاستاذ انور شراد طورت دباباتها بهذا التطوير

رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

مشروع جبار واتمنى ان اشاهده على مدرعات بلدي .........لكن قد يكون مكلف الى حد ما ويكون من الافضل اقتصاديا شراء الابرامز خصوصا اذا كانت الدولة غير مصنعة.............

رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

مشروع جبار واتمنى ان اشاهده على مدرعات بلدي .........لكن قد يكون مكلف الى حد ما ويكون من الافضل اقتصاديا شراء الابرامز خصوصا اذا كانت الدولة غير مصنعة.............
لا تكلفة التطوير اقل من تكلفة الابرامز

رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

مشروع جبار واتمنى ان اشاهده على مدرعات بلدي .........لكن قد يكون مكلف الى حد ما ويكون من الافضل اقتصاديا شراء الابرامز خصوصا اذا كانت الدولة غير مصنعة.............

اذا كان المشكل في التكلفة فمن الافضل تحديث الام 60 ثم
التوجه الى الابرماز

رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

مشروع تطويري لم يكتب له النجاح (كما هو حال الأردنية فونيكس) بسبب عامل الكلفة .. فشركة جنرال ديناميكس أستبدلت كل شيء في الدبابة تقريباً إلا الهيكل !!! فيصح أن نقول أنها دبابة جديدة .

رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

تطوير ذكي إختصر ساعات طويلة و أموال طائلة للبحوث و التصاميم و التجارب

رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

بارك الله فيك على الموضوع المتميز

تقيييييييييييييييييييييييييم


!!!

رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

هذا التطوير موجود في المغرب وسبق وأن طرح هذا التطوير للمغرب في قسم الصفقات العسكرية تسمى أيضا ب m1 hybrid

التعديل الأخير:
رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

السعودية تمتلك عدد كبير من دبابات m60 فلماذا لاتطورها لهذا المستوى

Re: رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

السعودية تمتلك عدد كبير من دبابات m60 فلماذا لاتطورها لهذا المستوى

السعوديه اجرت تطوير محلي لل m60 لكن لا أظن ان هذا التطوير يساوي هذا.

رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

مشروع تطويري لم يكتب له النجاح (كما هو حال الأردنية فونيكس) بسبب عامل الكلفة .. فشركة جنرال ديناميكس أستبدلت كل شيء في الدبابة تقريباً إلا الهيكل !!! فيصح أن نقول أنها دبابة جديدة .


الله يعطيك العافية أستاذ
اذا كان المشروع لم يكتب له النجاح فيفترض ايقافه لكن اذا بقيت دبابات m60 الاردنية بحالها الاصلي فيستحسن سحبها من الخدمة او ادخال التطوير الاحدث المذكور هنا

رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

مشروع تطويري لم يكتب له النجاح (كما هو حال الأردنية فونيكس) بسبب عامل الكلفة .. فشركة جنرال ديناميكس أستبدلت كل شيء في الدبابة تقريباً إلا الهيكل !!! فيصح أن نقول أنها دبابة جديدة .

اذا ماهو افضل استغلال للدول التي تملك اعداد كبيرة من m 60 يعني كناقلة جنود على غرار t 55 او مدفع ذاتي او غير ذلك ؟

رد: برنامج تحديث الدبابة m60 الى إلى المستوى 120s

تطوير جميل وان شاء الله تقوم مصر بتطوير اسطول دبابتها من m60
