دبابة RDF / LT ARES خفيفة الوزن


معلومات عامة

الدبابات الخفيفة سريعة النشر هو مفهوم جديد في تطوير الدبابات الخفيفة.
و كنموذج نجد RDF/LT ARES
بدرع مائل أمامي يوفر الحماية الكافية لكتلة الدبابة الصغيرة.
التسليح الرئيسي هو مدفع 75 ملم بالتلقيم الالي ، مما يسمح لها باطلاق قذائف الطاقة الحركية، أو القذائف الشديدة الانفجار بقدرة اطلاق 70 طلقة في الدقيقة الواحدة.
المدفع يملك قدرة العمل ضد الاهداف الجوية ايضا .حيث ينفرج المدفع الى زاوية 40 درجة. يجمع هذا النوع من الدبابات بين وظيفتين هما: كمضادة للدبابات و ضد الأهداف الجويةايضا.
وزنها الخفيف 14.8 طن يتيح نقلها بالوسائل الجويةوالبحرية و بكميات كبيرة، ويمكنها التنقل بسهولة على الجسور الخفيفة والأنفاق والشوارع الضيقة.

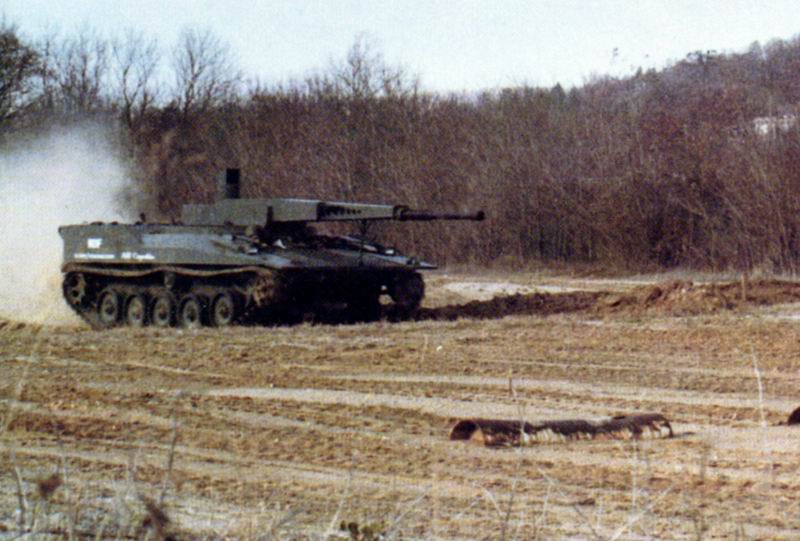

الشكل 1 الدبابة الخفيفة السريعة الانتشار

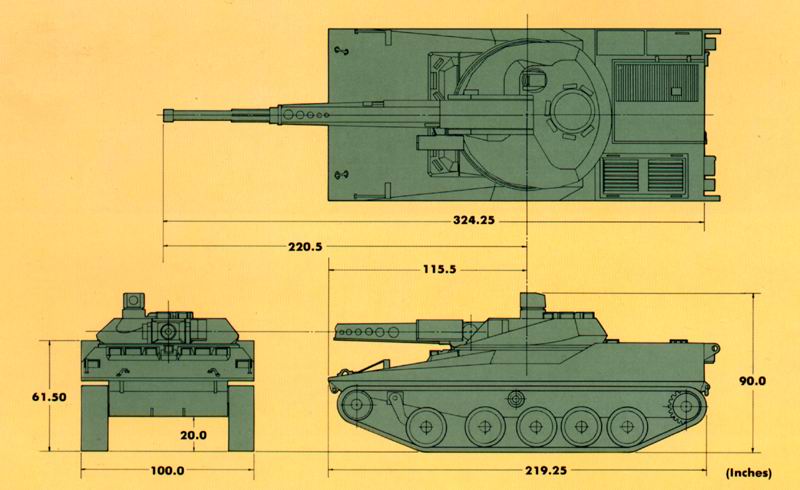

الشكل 2 مخطط للدبابة بابعاد

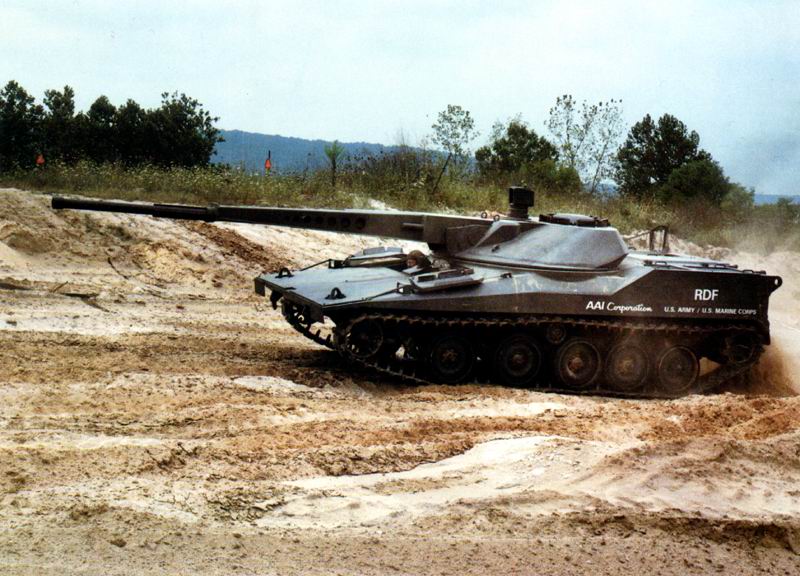

الشكل 3 الدبابة ببرج غير مؤهول

قوة النيران

الدبابة RDF/LT مسلحة بمدفع أوتوماتيكي 75mm، بقادرات عالية التسليح الثانوي لها هو مدفع رشاش عيار 7.62 ملم. بقوة ارتداد منخفضة للمدفع 75 ملم
التحميل الي يوفر قذائف طاقة حركية و قذائف شديدة الانفجار.

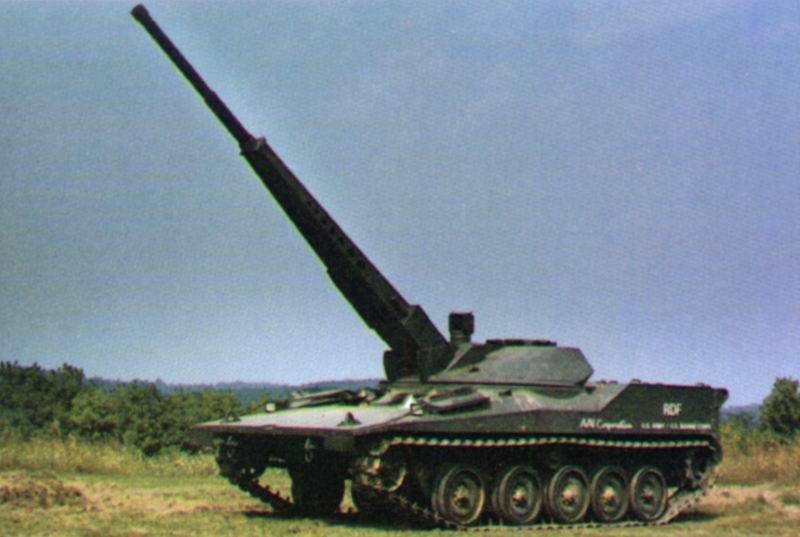

المدفع لديه زاوية ارتفاع تصل الى 40 درجة، والذي يسمح له بمجابهة طائرات ومروحيات العدو، وذلك باستخدام ذخيرة خاصة للذالك. ويملك المدفع معدل اطلاق 70 طلقة في الدقيقة الواحدة. طول المدفعARES هو 5.661م و وزنه يساوي 1144كلغ، و قوة الارتداد تقدر ب 136kN




وقد طورت الشركة المطورت للدبابة جهاز تلسكوبية للدبابة لتوجيه النيران
تحوي الدبابة على 60 قذيفة عيار 75 ملم، و ذخيرة 2600 لرشاش 7.62 ملم وذخيرة (16) قنبلة دخان يستعملون في التشويش و حماية الدبابة ضد الاسلحة التي توجه بالأشعة تحت الحمراء.
المدى الأقصى لنيران مدفع 75 ملم 9000 متر










مميزات عامة

الوزن 14.8 طن

الوزن بدون تسليح 13.5 طن

الطاقم 3 افراد

النسبة قوة للوزن ، حصان / طن :24

عمق العمل في المياه بدون معدات 40 انش


المحرك

الصانع GMC, Detroit Diesel Allison Div.

نوعه توربو +ديزل

المسمى 6V53T

أقصى قوة 350 حصان

مخزون الوقود، 100 غالون


ناقل الحركة

الصانع GMC, Detroit Diesel Allison Div.

نوع ناقل قيادة

المسمى X-200


التسليح


الاساسي :مدفع 75 ملم مدفع بسرعة عالية جدا

المسمى ARES

الثانوي : مفع رشاش 7.62 ملم (M-240)

الذخيرة

ذخائر75 ملم لقذائف الطاقة الحركية و الحرارية و غيرها 60

ذخائر رشاش 7.62 ملم 2600

القنابل دخانية، 16



نظام السيطرة على النيران

هناك العديد من الخيارات لارضاء العملاء منها

جهاز AN/VRC-43


نظام التعليق

النوع مزنجرة

العجلات 10

بكرات الدعم من نوع M-113


النظام الكهربائي

طاقة كهربائية 6 بطاريات

القدرات البطارية 190 A.ч


مواصفات البرج

زاوية الارتفاع، . 40

زاوية الانخفاض، -15

سرعة دوران (الأفقي والعمودي) 60 درجة في الثانية


خصائص المركبة

أقصى سرعة 40 ميل/ ساعة

النطاق ، 300 ميل

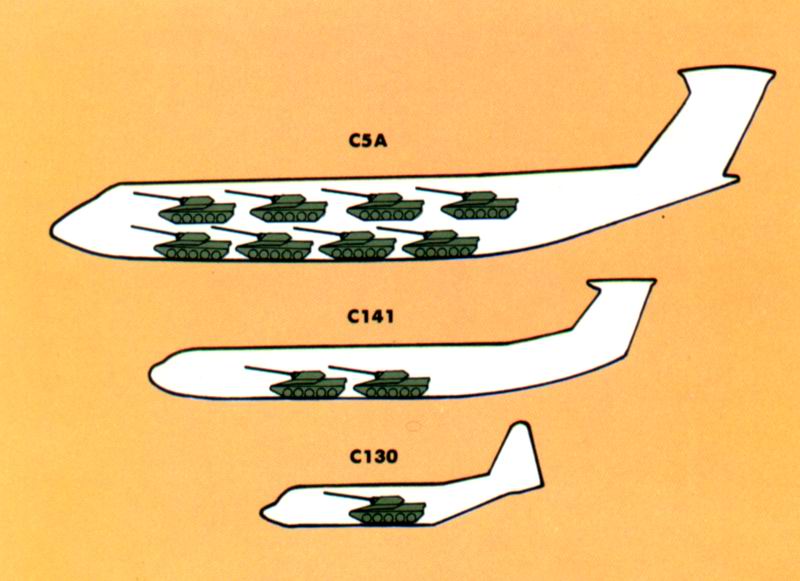

عددها في الطائرة الحاملة لها

8 في C-5A

2 في C-141

1 في С-130



قابلية النقل

نقل هذه الدبابة جوا يحقق مزايا استراتيجية و تكتيكية من خلال القدرة على الانتشار . حيث يمكن نقل المركبة على طائرة C-5A بعدد ثماني دبابات
و على C-141 بعدد اثنين و C-130 - بواحدة
كون الدبابة صغيرة و خفيفة الحجم يجعلها مثالية للنقل جوا




الموثوقية

و استندت هذا الدبابة في اختبارها لنظمها القتالية على مدرعة M-113 و دبابةM-551 الخفيفة ، و حتى عل ال m1 الامريكية

الحماية

مدفع 75 ملم الخاص بها قادر على تدمير أي دبابة موجودة في وجهه
بالاضافة الى ذالك صغر الدبابة بتبح لها فرصة بقاء مرتين افضل من الدبابة الثقيلة ،حيث هذه الاخيرة تكون الهدف في المعارك
درع الدبابة يوفر الحماية ضد 90٪ من الهجمات في الجزء الخارجي
كما توفر درعا الألومنيوم مع الميل الخاص حماية جيدة .
قدم هذا النوع من الدبابات حماية تعادل حماية مدرعة القتال مشاة M-2.

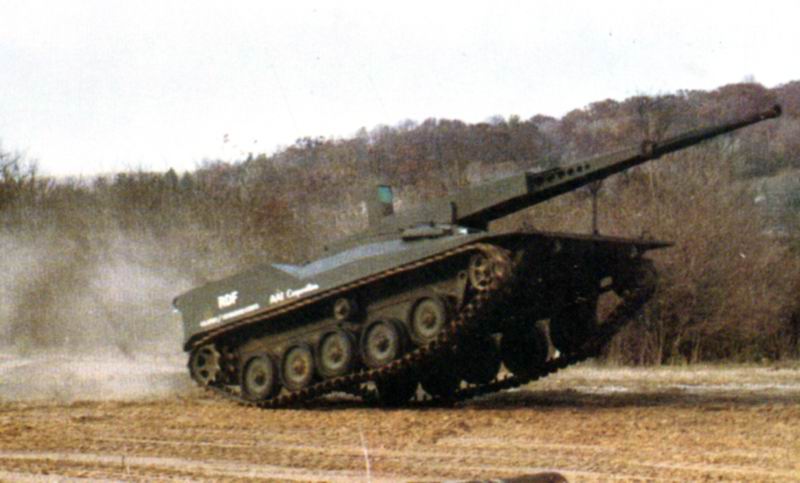

عملها على الطرق الوعرة

تملك الدبابة مزايا في السرعة والوزن تساعدها على العمل في المناطق الوعرة افضل من المركبات ذات العجلات، حيث العجلات تملك مشكل في المناطق الوعرة
كما لدى الدبابة خفة للحركة في الثلوج ، وعلى الشواطئ الرملية و في الصحاري، فضلا عن الطرق الجبلية. لان نسبة القوة للوزن "24 حصان / طن " في الدبابة يجعل من السهل عليها التنقل بسرعة في مجموعة متنوعة من مواقع و اطلاق النار ايضا،
و هذا الذي يجعلها هدف صعب للغاية.


التعديل الأخير:
رد: دبابة rdf / lt ares خفيفة الوزن

دبابة رائعة ضد المدرعات اما الدبابات لا اظن مدفع 75 ملم يعنى اضعف كثيرا من مدفع t55 غير ان درعها ضعيف لا اتخيل منظره بعدا اصابة بقاذف من التنغستين من الابرامز مثلا

رد: دبابة rdf / lt ares خفيفة الوزن

دبابة رائعة ضد المدرعات اما الدبابات لا اظن مدفع 75 ملم يعنى اضعف كثيرا من مدفع t55 غير ان درعها ضعيف لا اتخيل منظره بعدا اصابة بقاذف من التنغستين من الابرامز مثلا
لا يا اخي الكريم هي موجهة للمواجهة الدبابات بالدرجة الاولى
و حتى الاهداف الجوية و تملك القدرة على ذالك بفضل قذائفها المتعددة و مدى مدفعها الرئيسي
و حمايتها محترمة و يمكنها ان تجابه اي دبابة لاحظ هذه النقطة

الموثوقية

و استندت هذا الدبابة في اختبارها لنظمها القتالية على مدرعة m-113 و دبابةm-551 الخفيفة ، و حتى عل ال m1 الامريكية

رد: دبابة rdf / lt ares خفيفة الوزن

لا يا اخي الكريم هي موجهة للمواجهة الدبابات بالدرجة الاولى
و حتى الاهداف الجوية و تملك القدرة على ذالك بفضل قذائفها المتعددة و مدى مدفعها الرئيسي
و حمايتها محترمة و يمكنها ان تجابه اي دبابة لاحظ هذه النقطة
يا اخى الفاضل 14 طن يدل على ان اقصى تحمل لها لن يزيد عن مدفع 39ملم اذا كانت الابرامز 33 طن تقريبا كم ان مدفع 75ملم هل يقدر على ضرب الابرامز اماميا

رد: دبابة rdf / lt ares خفيفة الوزن

يا اخى الفاضل 14 طن يدل على ان اقصى تحمل لها لن يزيد عن مدفع 39ملم اذا كانت الابرامز 33 طن تقريبا كم ان مدفع 75ملم هل يقدر على ضرب الابرامز اماميا
ليس بالضروروة ضد الابرامز
على كل عموم في مواجهة بين دبابات القتال الرئيسي و الدبابات الخفيفة تكون هذه الاخيرة باعداد كبيرة لتوفر قوة نارية كبيرة لضمان الحد الادنى من الخسائر في صفوف خصمها

رد: دبابة rdf / lt ares خفيفة الوزن

ليس بالضروروة ضد الابرامز
على كل عموم في مواجهة بين دبابات القتال الرئيسي و الدبابات الخفيفة تكون هذه الاخيرة باعداد كبيرة لتوفر قوة نارية كبيرة لضمان الحد الادنى من الخسائر في صفوف خصمها
جميع الدبابات الحديثة الابرامز اليوبارد التشالنجر التى90 صعب جدا جدا تحطيمهم بمدفع 75 ملم والتكنيك الذى تقوله مع احترامى له لا يصلح بالحروب لانه يسبب خسائر رهيبة بالجنود المشاركين

رد: دبابة rdf / lt ares خفيفة الوزن

تلك الفئة عموما تصنف فى الغرب كقانصات دبابات ومكان خدمتها الأساسى هى التشكيلات المحمولة جوا
يعنى ببساطة هى تمثل القوة المدرعة للفرق المحمولة جو وأغلب عملها خلف خطوط العدو يعنى تدمر خطوط إمداد العدو وأغلب مواجهاتها مع ناقلات جند وعربات إمداد وتموين ودعم هندسى
ولاننسى مرافقة المروحيات المقاتلة دائما لتلك الفرق يساعدها فى الحرب ضد الدبابات

كمثال مشابه السكوربيون البريطانية ونجاحها الباهر فى حرب الفوكلاند

الروس وصلوا لقمة الإبداع فى هذا المجال بصناعة السبروت على شاسيه bmd-4 وبمدفع 125 حديث

رد: دبابة rdf / lt ares خفيفة الوزن

جميع الدبابات الحديثة الابرامز اليوبارد التشالنجر التى90 صعب جدا جدا تحطيمهم بمدفع 75 ملم والتكنيك الذى تقوله مع احترامى له لا يصلح بالحروب لانه يسبب خسائر رهيبة بالجنود المشاركين

يا اخي الكريم انت ترى الموضوع بشكل غير سليم
كسيناريو لعمل هذا النوع من الدبابات "كمين" :
المنطقة جبلية ضد دبابات قتال رئيسي
فبسبب السرعة العالية لها و قابلية الحركة العالية ايضا من الصعب اصابتها
بالاضافة الى هذا تكون هذه الدبابات بعدد اكبر من دبابات القتال الرئيسي و بما تملك من قذائف خصوصا قذائف الطاقة الحركية و بكثافة معدل اطلاق نارها تستطيع ان تكتسح خصوم اكتساحا
+
هذا النوع من الدبابات يعمل بجوار دبابات القتال الرئيسي

التعديل الأخير:
رد: دبابة rdf / lt ares خفيفة الوزن

تلك الفئة عموما تصنف فى الغرب كقانصات دبابات ومكان خدمتها الأساسى هى التشكيلات المحمولة جوا
يعنى ببساطة هى تمثل القوة المدرعة للفرق المحمولة جو وأغلب عملها خلف خطوط العدو يعنى تدمر خطوط إمداد العدو وأغلب مواجهاتها مع ناقلات جند وعربات إمداد وتموين ودعم هندسى
ولاننسى مرافقة المروحيات المقاتلة دائما لتلك الفرق يساعدها فى الحرب ضد الدبابات

كمثال مشابه السكوربيون البريطانية ونجاحها الباهر فى حرب الفوكلاند

الروس وصلوا لقمة الإبداع فى هذا المجال بصناعة السبروت على شاسيه bmd-4 وبمدفع 125 حديث

مساهمة رائعة اخي الكريم
كملاحظة فقط bmd-4 مدرعة و ليست دبابة

رد: دبابة rdf / lt ares خفيفة الوزن

مساهمة رائعة اخي الكريم
كملاحظة فقط bmd-4 مدرعة و ليست دبابة
نعم هى عماد المدرعات الروسية المحمولة جوا هى وال BMD-3

لكن أنا أخطأت فى نقطة الشاسيه فالسبروت مبنى على شاسيه ال BMD-3 وليس BMD-4 لكن قلة النوم هى السبب

[YOUTUBE][/YOUTUBE]http://www.youtube.com/watch?v=J-CNASN-G1U




http://www.military-today.com/tanks/sprut_sd.htm

رد: دبابة rdf / lt ares خفيفة الوزن

نعم هى عماد المدرعات الروسية المحمولة جوا هى وال BMD-3

لكن أنا أخطأت فى نقطة الشاسيه فالسبروت مبنى على شاسيه ال BMD-3 وليس BMD-4 لكن قلة النوم هى السبب

[YOUTUBE][/YOUTUBE]http://www.youtube.com/watch?v=J-CNASN-G1U




http://www.military-today.com/tanks/sprut_sd.htm

لدي موضوع يتحدث عنها بالتفصيل

http://defense-arab.com/vb/showthread.php?t=53457

رد: دبابة rdf / lt ares خفيفة الوزن

لو كانت بتحمل صواريخ مضادة للدبابات كانت كاملة من كل النواحي
وتسلم اخي على الموضوع الاكتر من رائع بس بخصوص هل الجملة (( بقدرة اطلاق 70 طلقة في الدقيقة الواحدة )) هذا مدفع رشاش صار متاكد من المعلومة

رد: دبابة rdf / lt ares خفيفة الوزن

لو كانت بتحمل صواريخ مضادة للدبابات كانت كاملة من كل النواحي
وتسلم اخي على الموضوع الاكتر من رائع بس بخصوص هل الجملة (( بقدرة اطلاق 70 طلقة في الدقيقة الواحدة )) هذا مدفع رشاش صار متاكد من المعلومة
السوبر رابيد عيار 76 مم ومعدل رميه النظرى 120 دانة/الدقيقة رغم أن مخزون الذخائر فى شدة الذخيرة 80 دانة

رد: دبابة rdf / lt ares خفيفة الوزن

لدي موضوع يتحدث عنها بالتفصيل

http://defense-arab.com/vb/showthread.php?t=53457
موضوع مميز كالعادة

لكن لاحظ معنى كلمة دبابة خفيفة
الروس يسمون السبروت مدفع مضاد للدبابات ذاتى الحركة وأحيانا دبابة خفيفة
نفس الكلام ينطبق على عربات مدرعة اخرى تملك مدافع دبابات
حتى ال bmb-3 كانت تصنف فى الغرب كدبابة خفيفة

رد: دبابة rdf / lt ares خفيفة الوزن

هى جيدة جدا ضد المشاة والمدرعات واعتقد انها ضعيفة امام الدبابات
لذلك يجب اضافة بعض الصواريخ عليها حتى تتحمل وتصيد الدبابات

رد: دبابة rdf / lt ares خفيفة الوزن

رائعة اظنها مناسبة جدا في الحروب الخاطفة لما تتميز من امكانات
