بسم الله الرحمن الرحيم
اصدقائى رواد وزوار
منتدى العربي للدفاع والتسليح
اليوم بأذن الله تعالى سوف نلقى نظرة سريعة
على سلاح الغواصات الصينى
وسوف نقوم بالتركيز على
احدث غواصة انضمت الى صفوف البحرية الصينية
وهى الغواصة النووية
Type 094 - Jin Class
Nuclear-Powered Missile Submarine
[URL="http://img542.imageshack.us/img542/4207/75437411.jpg"]
[/URL]
وهى غواصات نووية حاملة للصواريخ الباليستية
( العابرة للقارات )وهى تمثل الجيل الثانى من الغواصات النووية الصينية SSBN
نبذة مختصرة عن برنامج الغواصة :
الغواصة الصينية النووية الجديدة Type 094 ، هى امتداد وتطوير للغواصات النووية الصينية من طراز TYPe 092
بدأ التفكير مبكرا فى مشروع الغواصة النووية الصينية
Type 094 ،
حيث تم
التخطيط والتصميم
ووضع اسس المشروع بين عامى 1980الى عام 1990
وتم اسناد التصميم الى ( مكتب لوهان csic لتصميم السفن )
[URL="http://img233.imageshack.us/img233/2355/31925518.jpg"]
[/URL]
واشتركت روسيا فى تطوير الجيل الجديد من الغواصات النووية الصينية Type 094 ، ممثلة فى
( مكتب روبن لتصميمات الهندسة البحرية فى سانت بطرسبرج )

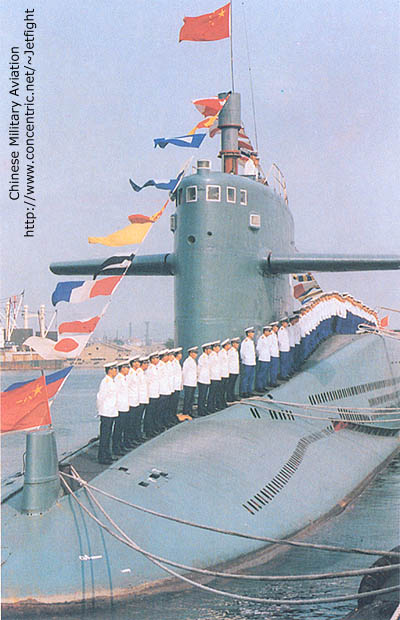

وقد بدأ بناء الغواصة الاولى من الطراز Type 094
فى عام 1999 فى حوض بناء السفن
فى منطقة (هولودا ) بمقاطعة (لياونينغ )الصينية ،
وتم دخولها الى الخدمة فى عام 2004
[URL="http://img84.imageshack.us/img84/6359/80918401.jpg"]
[/URL]
وتم البدأ فى بناء الغواصة الثانية من الطراز Type 094
فى عام 2007 ،
وتم دخولها الى الخدمة فعليا فى عام 2010
[URL="http://img717.imageshack.us/img717/2002/77933765.jpg"]
[/URL]
ويتوقع ( مكتب الاستخبارات البحرية الامريكية )
ان القوات البحرية الصينية سوف تنتج
ما يقرب من 5 غواصات Type 094 SSBNs
وذلك من اجل الحفاظ على وجود غواصة واحدة فى البحار ،
تكون جاهزة دائما لاطلاق صواريخها فى اى وقت واتجاه

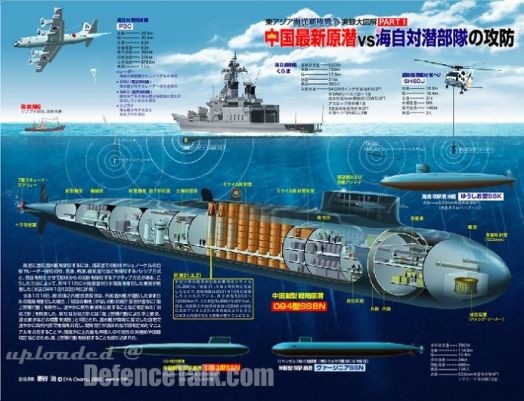

تصميم الغواصة Type 094 - Jin Class
[URL="http://img12.imageshack.us/img12/5123/99926639.jpg"]
[/URL]
تصميم الغواصة Type 094 قائم على نفس التصميم للغواصة TYPE 093 - Shang class nuclear
فكلاهما غواصات هجومية تعمل بالطاقة النووية
وقد كانت سرت بعض الشائعات بأن الغواصات الصينية من طراز type 093 مبنية على تصاميم الغواصات الروسية
من طراز
Russian Victor III class nuclear attack submarine
الا انه تم اكتشاف انه ليس هناك اى تشابه بينهم فى المظهر الخارجى ،
الاان الصين اعتمدت على برامج وتجهيزات روسية فى غواصتها من الطراز TYPE 093
ويعتقد خبراء البحرية الامريكان ان الغواصات من طراز
TYPE 093 متماشية تماما مع قدرات االغواصة الامريكية من طراز 688 Los Angeles- class SSN ،
[URL="http://img42.imageshack.us/img42/2643/29123395.jpg"]
[/URL]
من حيث القدرات وانخفاض مستوى الضجيج الصادر من الغواصة
وبالتالى فأن الجيل الجديد من الغواصات الصينية Type 094 تتماشى قدراته وامكاناته مع الغواصة الامريكية
من طراز Virginia class
بعض المواصفات العامة للغواصة Type 094 - Jin Class
اولا الابعاد
الطول : 120.09 متر
العرض : 10.06 متر
الغاطس: 7.92 متر
ثانيا الاداء
السرعة على سطح الماء : 20 عقدة
السرعة تحت سطح الماء : 17 عقدة
الازاحة على اسطح الماء: 8000 طن
الازاحة تحت سطح الماء : 9000 طن
المدى : غير معلوم
ثالثا التسليح
اولا الصواريخ باليستية :
12 صاروخ [ JL-2 ballistic missiles (DF-31s
[URL="http://img847.imageshack.us/img847/3032/32937319.jpg"]
[/URL]
هذه الصواريخ لها مدى 8000 كيلو متر ، لذلك فأن هذه الصوايخ سوف تتيح للغواصة الصينية Type 094
ان تستهدف اجزاء من الولايات المتحدة الامريكية وخصوصا تلك التى تقع بالقرب من الساحل الصينى
( اى ان غواصة واحدة من طراز Type 094 الصينية تقوم بدورية فى جزر بحر الكوريل وهو محملة بصواريخ JL-2 missiles ذات المدى 8000 كيلو متر ، تقوم بتهديد مباشر لثلاثة ارباع الولايات المتحدة الامريكية ، انها قوة الردع النووية الصينية )
بعض مواصفات الصاروخ الصينى العابر للقارات JL-2 SLBMs
- هى صواريخ باليستية يمكنها حمل انواع متعددة من الرؤوس والقنابل ( MIRVs ) يمكن ان يصل حتى 4 رؤوس نووية
[URL="http://img851.imageshack.us/img851/7840/17229010.png"]
[/URL]
- يمكن لصاروخ واحد JL-2 SLBMs
محمل بـ ( 3الى 4 ) قنابل نووية
ان يولد قوة تفجيرية مقدارها 90 طن
- مدى الصاروخ ( 8000 كيلو متر )
يمكنه ان يصل الى الولايات الامريكية القريبة من بحر الصين
( الاسكا +هاواى +جوام +روسيا +الهند )
(خريطة توضح نطاق ومدى الصواريخ الباليستية الصينية على مستوى العالم )
اصدقائى رواد وزوار
منتدى العربي للدفاع والتسليح
اليوم بأذن الله تعالى سوف نلقى نظرة سريعة
على سلاح الغواصات الصينى
وسوف نقوم بالتركيز على
احدث غواصة انضمت الى صفوف البحرية الصينية
وهى الغواصة النووية
Type 094 - Jin Class
Nuclear-Powered Missile Submarine
[URL="http://img542.imageshack.us/img542/4207/75437411.jpg"]
[/URL]وهى غواصات نووية حاملة للصواريخ الباليستية
( العابرة للقارات )وهى تمثل الجيل الثانى من الغواصات النووية الصينية SSBN
نبذة مختصرة عن برنامج الغواصة :
الغواصة الصينية النووية الجديدة Type 094 ، هى امتداد وتطوير للغواصات النووية الصينية من طراز TYPe 092
بدأ التفكير مبكرا فى مشروع الغواصة النووية الصينية
Type 094 ،
حيث تم
التخطيط والتصميم
ووضع اسس المشروع بين عامى 1980الى عام 1990
وتم اسناد التصميم الى ( مكتب لوهان csic لتصميم السفن )
[URL="http://img233.imageshack.us/img233/2355/31925518.jpg"]
[/URL]واشتركت روسيا فى تطوير الجيل الجديد من الغواصات النووية الصينية Type 094 ، ممثلة فى
( مكتب روبن لتصميمات الهندسة البحرية فى سانت بطرسبرج )
وقد بدأ بناء الغواصة الاولى من الطراز Type 094
فى عام 1999 فى حوض بناء السفن
فى منطقة (هولودا ) بمقاطعة (لياونينغ )الصينية ،
وتم دخولها الى الخدمة فى عام 2004
[URL="http://img84.imageshack.us/img84/6359/80918401.jpg"]
[/URL]وتم البدأ فى بناء الغواصة الثانية من الطراز Type 094
فى عام 2007 ،
وتم دخولها الى الخدمة فعليا فى عام 2010
[URL="http://img717.imageshack.us/img717/2002/77933765.jpg"]
[/URL]ويتوقع ( مكتب الاستخبارات البحرية الامريكية )
ان القوات البحرية الصينية سوف تنتج
ما يقرب من 5 غواصات Type 094 SSBNs
وذلك من اجل الحفاظ على وجود غواصة واحدة فى البحار ،
تكون جاهزة دائما لاطلاق صواريخها فى اى وقت واتجاه
تصميم الغواصة Type 094 - Jin Class
[URL="http://img12.imageshack.us/img12/5123/99926639.jpg"]
[/URL]تصميم الغواصة Type 094 قائم على نفس التصميم للغواصة TYPE 093 - Shang class nuclear
فكلاهما غواصات هجومية تعمل بالطاقة النووية
وقد كانت سرت بعض الشائعات بأن الغواصات الصينية من طراز type 093 مبنية على تصاميم الغواصات الروسية
من طراز
Russian Victor III class nuclear attack submarine
الا انه تم اكتشاف انه ليس هناك اى تشابه بينهم فى المظهر الخارجى ،
الاان الصين اعتمدت على برامج وتجهيزات روسية فى غواصتها من الطراز TYPE 093
ويعتقد خبراء البحرية الامريكان ان الغواصات من طراز
TYPE 093 متماشية تماما مع قدرات االغواصة الامريكية من طراز 688 Los Angeles- class SSN ،
[URL="http://img42.imageshack.us/img42/2643/29123395.jpg"]
[/URL]من حيث القدرات وانخفاض مستوى الضجيج الصادر من الغواصة
وبالتالى فأن الجيل الجديد من الغواصات الصينية Type 094 تتماشى قدراته وامكاناته مع الغواصة الامريكية
من طراز Virginia class
بعض المواصفات العامة للغواصة Type 094 - Jin Class
اولا الابعاد
الطول : 120.09 متر
العرض : 10.06 متر
الغاطس: 7.92 متر
ثانيا الاداء
السرعة على سطح الماء : 20 عقدة
السرعة تحت سطح الماء : 17 عقدة
الازاحة على اسطح الماء: 8000 طن
الازاحة تحت سطح الماء : 9000 طن
المدى : غير معلوم
ثالثا التسليح
اولا الصواريخ باليستية :
12 صاروخ [ JL-2 ballistic missiles (DF-31s
[URL="http://img847.imageshack.us/img847/3032/32937319.jpg"]
[/URL]هذه الصواريخ لها مدى 8000 كيلو متر ، لذلك فأن هذه الصوايخ سوف تتيح للغواصة الصينية Type 094
ان تستهدف اجزاء من الولايات المتحدة الامريكية وخصوصا تلك التى تقع بالقرب من الساحل الصينى
( اى ان غواصة واحدة من طراز Type 094 الصينية تقوم بدورية فى جزر بحر الكوريل وهو محملة بصواريخ JL-2 missiles ذات المدى 8000 كيلو متر ، تقوم بتهديد مباشر لثلاثة ارباع الولايات المتحدة الامريكية ، انها قوة الردع النووية الصينية )
بعض مواصفات الصاروخ الصينى العابر للقارات JL-2 SLBMs
- هى صواريخ باليستية يمكنها حمل انواع متعددة من الرؤوس والقنابل ( MIRVs ) يمكن ان يصل حتى 4 رؤوس نووية
[URL="http://img851.imageshack.us/img851/7840/17229010.png"]
[/URL]- يمكن لصاروخ واحد JL-2 SLBMs
محمل بـ ( 3الى 4 ) قنابل نووية
ان يولد قوة تفجيرية مقدارها 90 طن
- مدى الصاروخ ( 8000 كيلو متر )
يمكنه ان يصل الى الولايات الامريكية القريبة من بحر الصين
( الاسكا +هاواى +جوام +روسيا +الهند )
(خريطة توضح نطاق ومدى الصواريخ الباليستية الصينية على مستوى العالم )
[URL="http://img827.imageshack.us/img827/7551/13339082.jpg"]
[/URL]
- هذه الصواريخ مجهزة وخصصة للاطلاق من على متن الغواصة الصينية Type 094
- الصواريخ الصينية العابرة للقارات
JL-2 لها عدة طرازات حديثة
كلها قابلة للعمل على متن الغواصة الصينية الجديدة من طراز Type 094
1- الصاروخ الصينى ( JL-2 "Jia )الذى يصل مداه الى 12000 كيلو متر
-الصاروخ JL-2 "Jia يمكنه حمل ( MIRVs ) من 6 الى 8 رؤوس حربية نووية ، تصل قوتها التدميرية الى 250الف طن
2- الصاروخ الصينى JL-2 "Yi
[URL="http://img545.imageshack.us/img545/6834/17138435.jpg"]
[/URL]
الذى يصل مداه الى 14000 كيلو متر
- الصاروخ JL-2 "Yi يمكنه حمل
( MIRVs ) تحتوى على 10 قنابل نووية ،
ذات قوة تدميرية تصل الى 250الف طن
-كل عائلة الصواريخ الصينية ( JL-2 ) تعمل على مرحلتين ، الرحلة الاولى بالوقود الصلب ، والمرحلة الثانية بالوقود السائل
- انظمة التوجيه على تمن الصواريخ ( JL-2 ) بالقصور الذاتى
-دقة التوجيه فى الصواريخ تصل الى
40+CEP with satellite guidance
(خريطة توضح نطاق ومدى الصواريخ الباليستية الصينية على مستوى العالم )
ثانيا الطوربيدات :
تستخدم الغواصة الصينية طوربيدات من طراز Yu-3 (SET-65E) torpedoes
[URL="http://img30.imageshack.us/img30/2870/20254924.jpg"]
[/URL]
بعض المواصفات العامة عن هذه الطوربيدات الصينية
الطول : 7.08 متر
القطر:355 مليمتر
الوزن : 1.34 طن
وزن الرأس الحربى : 205 كيلو جرام
التوجيه : active/passive acoustic homing
الدفع : electrical, silver-zinc battery
المدى : 13 كيلو متر
السرعة : 35 عقدة
عمق الاطلاق : 400 متر
جهاز التوجيه ( Gyro ) : يمكن للطوربيد المناورة والدوران حتى 170 درجة
ثالثا : انابيب الطوربيد
- 6 انابيب طوربيد من عيار six 533mm bow torpedo tubes
[URL="http://img190.imageshack.us/img190/8015/32817283.jpg"]
[/URL]
رابعا قوة الدفع للغواصة النووية الصينية
Type 094 - Jin Class
- الدفع فى الغواصة الصينية يتم بواسطة مفاعل نووى
Nuclear reactor
-وهو عبارة عن جهاز لبدأ تفاعل نووى متسلسل والسيطرة عليه ، ويستخدم لتوليد الطاقة الكهربائية التى تستخدم
فى تسيير الغواصة الصينية Type 094
- حيث تستخدم الحرارة الناتجة عن الانشطار النووى فى دفع البخار ليمر عبر التوربينات
التى تقوم بدورها بتوليد الطاقة الكهربائية لتحريك ودفع الغواصة الصينية من طراز Type 094
مصادر الدراسة
http://en.wikipedia.org/wiki/Type_093_submarine
http://www.globalsecurity.org/wmd/wo...na/type_94.htm
http://www.sinodefence.com/navy/sub/type094jin.asp
http://en.wikipedia.org/wiki/JL-2
http://www.globalsecurity.org/wmd/world/china/jl-2.htm
http://en.wikipedia.org/wiki/Yu-3_torpedo
http://en.wikipedia.org/wiki/Nuclear_reactor_technology
اتنمى ان ينال الموضوع اعجابكم
تحياتى
:ANSmile04[1]:
- هذه الصواريخ مجهزة وخصصة للاطلاق من على متن الغواصة الصينية Type 094
- الصواريخ الصينية العابرة للقارات
JL-2 لها عدة طرازات حديثة
كلها قابلة للعمل على متن الغواصة الصينية الجديدة من طراز Type 094
1- الصاروخ الصينى ( JL-2 "Jia )الذى يصل مداه الى 12000 كيلو متر
-الصاروخ JL-2 "Jia يمكنه حمل ( MIRVs ) من 6 الى 8 رؤوس حربية نووية ، تصل قوتها التدميرية الى 250الف طن
2- الصاروخ الصينى JL-2 "Yi
[URL="http://img545.imageshack.us/img545/6834/17138435.jpg"]
[/URL]الذى يصل مداه الى 14000 كيلو متر
- الصاروخ JL-2 "Yi يمكنه حمل
( MIRVs ) تحتوى على 10 قنابل نووية ،
ذات قوة تدميرية تصل الى 250الف طن
-كل عائلة الصواريخ الصينية ( JL-2 ) تعمل على مرحلتين ، الرحلة الاولى بالوقود الصلب ، والمرحلة الثانية بالوقود السائل
- انظمة التوجيه على تمن الصواريخ ( JL-2 ) بالقصور الذاتى
-دقة التوجيه فى الصواريخ تصل الى
40+CEP with satellite guidance
(خريطة توضح نطاق ومدى الصواريخ الباليستية الصينية على مستوى العالم )
ثانيا الطوربيدات :
تستخدم الغواصة الصينية طوربيدات من طراز Yu-3 (SET-65E) torpedoes
[URL="http://img30.imageshack.us/img30/2870/20254924.jpg"]
[/URL]بعض المواصفات العامة عن هذه الطوربيدات الصينية
الطول : 7.08 متر
القطر:355 مليمتر
الوزن : 1.34 طن
وزن الرأس الحربى : 205 كيلو جرام
التوجيه : active/passive acoustic homing
الدفع : electrical, silver-zinc battery
المدى : 13 كيلو متر
السرعة : 35 عقدة
عمق الاطلاق : 400 متر
جهاز التوجيه ( Gyro ) : يمكن للطوربيد المناورة والدوران حتى 170 درجة
ثالثا : انابيب الطوربيد
- 6 انابيب طوربيد من عيار six 533mm bow torpedo tubes
[URL="http://img190.imageshack.us/img190/8015/32817283.jpg"]
[/URL]رابعا قوة الدفع للغواصة النووية الصينية
Type 094 - Jin Class
- الدفع فى الغواصة الصينية يتم بواسطة مفاعل نووى
Nuclear reactor
-وهو عبارة عن جهاز لبدأ تفاعل نووى متسلسل والسيطرة عليه ، ويستخدم لتوليد الطاقة الكهربائية التى تستخدم
فى تسيير الغواصة الصينية Type 094
- حيث تستخدم الحرارة الناتجة عن الانشطار النووى فى دفع البخار ليمر عبر التوربينات
التى تقوم بدورها بتوليد الطاقة الكهربائية لتحريك ودفع الغواصة الصينية من طراز Type 094
مصادر الدراسة
http://en.wikipedia.org/wiki/Type_093_submarine
http://www.globalsecurity.org/wmd/wo...na/type_94.htm
http://www.sinodefence.com/navy/sub/type094jin.asp
http://en.wikipedia.org/wiki/JL-2
http://www.globalsecurity.org/wmd/world/china/jl-2.htm
http://en.wikipedia.org/wiki/Yu-3_torpedo
http://en.wikipedia.org/wiki/Nuclear_reactor_technology
اتنمى ان ينال الموضوع اعجابكم
تحياتى
:ANSmile04[1]:
