Missile Launching -قواذف الصواريخ أنواع مختلفة وطرق عديدة

[العريف10]

السلام عليكم ورحمة لله وبركاتة
بسم لله الرحمن الرحيم
الصلاة والسلام علي اشرف المرسلين سيدنا محمد صلي لله علية وسلم
______________​

يعتمد في عصرنا هذا علي الصواريخ الموجهة بصفة رئيسية في السفن الحربية​

وذالك بمختلف انواعها سطح-سطح او دفاع جوي اوالصواريخ الجوالة ​

وتختلف طرق وانواع أطلاقهما من علي متن السفن الحربية​

وهنا في موضوعنا نتكلم عن طرق وانواع اطلاق مختلف انواع الصواريخ بالتفصيل
_____________​

علي مر السنين اختلفت انواع ونماذج اطلاق الصواريخ ​

وينقسم الي نوعين​

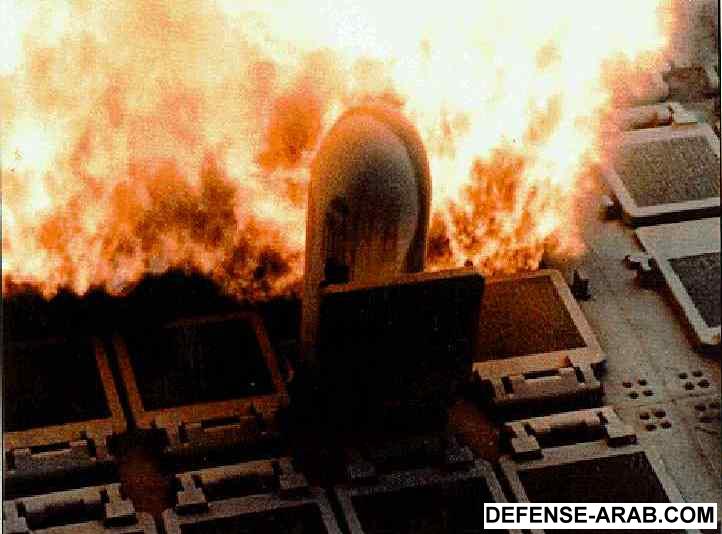

hot-launch​

​

يكون الصاروخ بداخل منظومة القذف ويتم حرق موتور الصاروخ وهوا بداخل​

القاذف ويخرج الصاروخ مشتعلا ومنطلقا الي الهدف الموجهة الية​

وينتج عن هذة النوعية من الاطلاق عادم اطلاق الصاروخ والحرارة الهائلة​

مما يضر بالاجهزة الحساسة علي السفينة لذالك يتم التخلص من العادم والحرارة​

عن طريق وضع المنظومة بمسافة مناسبة بعيدا عن الاجهزة الحساسة علي السفينة​

وصنع الاجسام المحيطة بمنظومة الاطلاق من مواد اكثر صمودا امام الحرارة.​

المميزات​

من مميزات الاطلاق الساخن انة يدفع الصاروخ عن طرق حرق محركة بنفسة​

وبذالك تكون المنظومة بسيطة التركيب مما يلغي الحاجة إلى وجود نظام مستقل لإخراج الصواريخ​

من أنبوب الاطلاق وحجم المنظومة يكون صغير نسبيا وأقتصادي في الانتاج والتطوير ايضا​

العيوب​

من عيوب الاطلاق الساخن كما ذكرنا الحرارة العالية الناتجة من حرق محرك الصاروخ ​

وهوا بداخل انبوب الاطلاق وايضا العوادم والدخان واذا حصل خلل في الصاروخ عند اطلاقة​

سيكون كارثة بكل معني الكلمة ليس علي المنظومة فقط بل علي السفينة بكاملها​

　
المدرسة الغربية تستعمل الاطلاق الساخن​

　

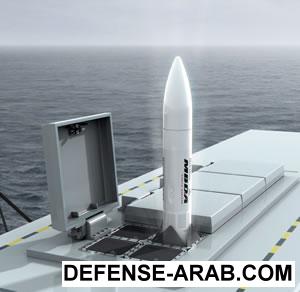

cold-launch​

​

يتم اطلاق الصاروخ في هذة النوعية بطريقة متخلفة عن الاطلاق الساخن​

حيث يتبني فكرة المنجنيق وهي دفع الصاروخ الي الخارج وبعد ان يخرج​

يتم حرق محرك الصاروخ وينطلق الي هدفة ويحدث هذا عن طريق الغاز
المتواجد في منظومة الاطلاق.​

المميزات​

مميزات الاطلاق البارد هي عكس عيوب الاطلاق الساخن​

حيث لا يوجد حرارة او عوادم ناتجة عن منظومة الاطلاق​

العيوب​

تكمن في كبر حجم المنظومة حيث احتوائها علي الغازات الطاردة للصواريخ​

وايضا اذا حدث خلل في محرك الصاروخ بعد ان يتم اطلاقة فانة بالطبع سيتجة الي اسفل​

علي سطح السفينة وهذا الطبيعي لاكن المدرسة الروسية المستخدمة للاطلاق البارد تذكر انة​

اذا حدث خلل سيتقع الصاروخ في البحر وليس علي بدن السفينة!!
________________________​

واعتمد علي هذا النوعين من الاطلاق انواع عديدة من قواذف الصواريخ​

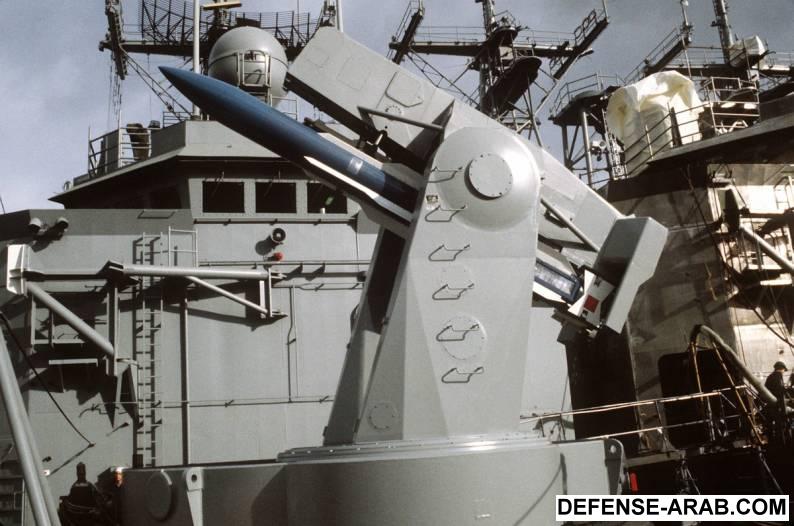

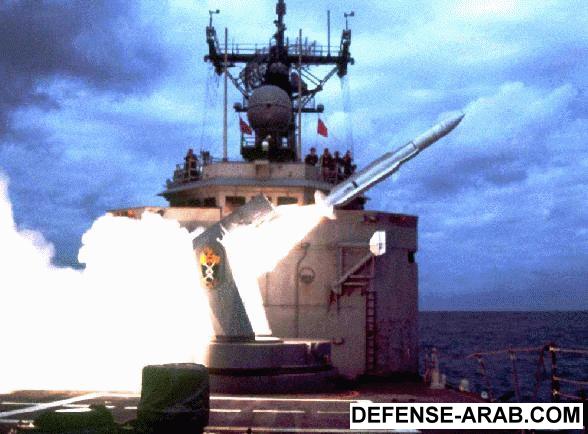

MK 13

​

صممت هذة المنظومة لتعمل علي متن الفرقاطات والسفن الحربية الاخري​

منظومة اطلاق صاروخية تتميز بالمرونة في الحركة​

والتلقيم الألي​

وتحديد مسار واتجاة الصاروخ بمساعدة الرادارات واجهزة التحكم النيراني​

ويتم اطلاق الصواريخ من خلالها حتي 16صاروخ مخزن من قبل في منظومة الاطلاق​

تستطيع المنظومة اطلاق انواع عديدة من الصواريخ منها​

RIM-66 Standard
RGM-84 Harpoon
RIM-24
_______________________________________​

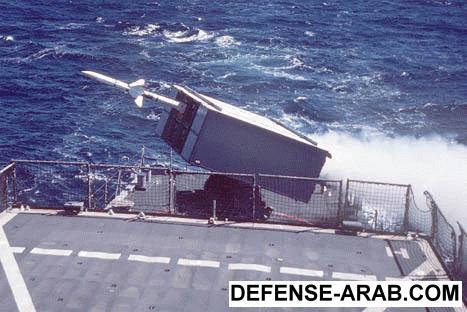

MK 21 Launcher​

​

منظومة اطلاق صواريخ مخصصة لاطلاق صواريخ الدفاع الجوي البحرية
RIM-7 Sea Sparrow من نوع 　
.وتتواجد المنظومة في العديد من حاملات الطائرات والسفن البرمائية وبعض الفرقاطات​

____________________________________________​

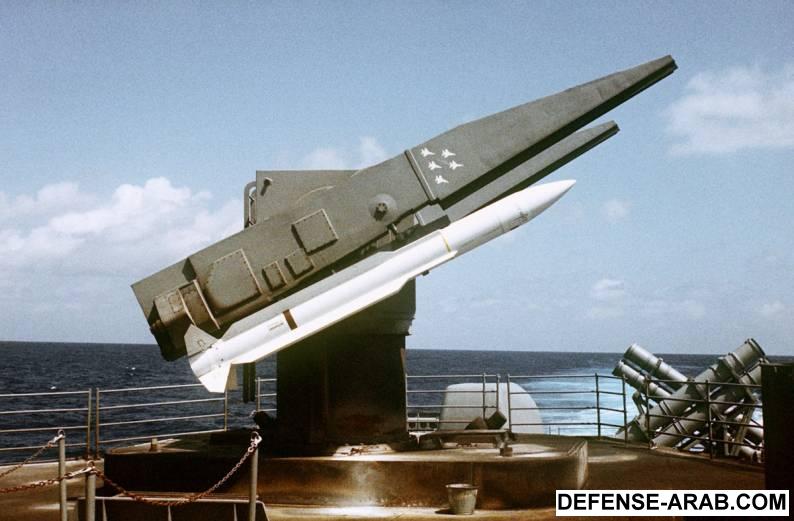

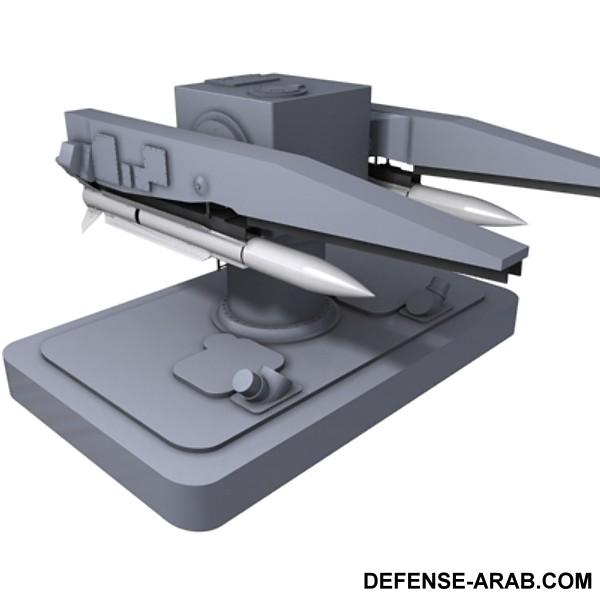

MK 26

​

منظومة اطلاق صاروخية قادرة علي اطلاق جميع انواع الصواريخ
سطح -برية
سطح-جو
سطح-سطح
.وايضا المضادة للغواصات وتمتلك معدل اطلاق عالي بالنسبة لمثيلتها من الانظمة
____________________________________________​

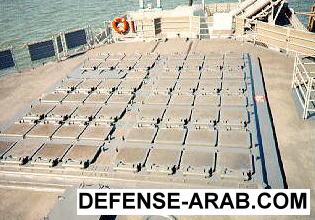

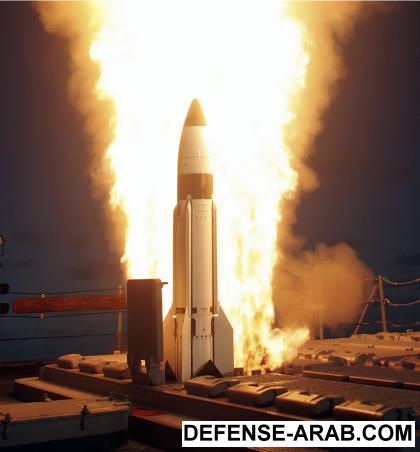

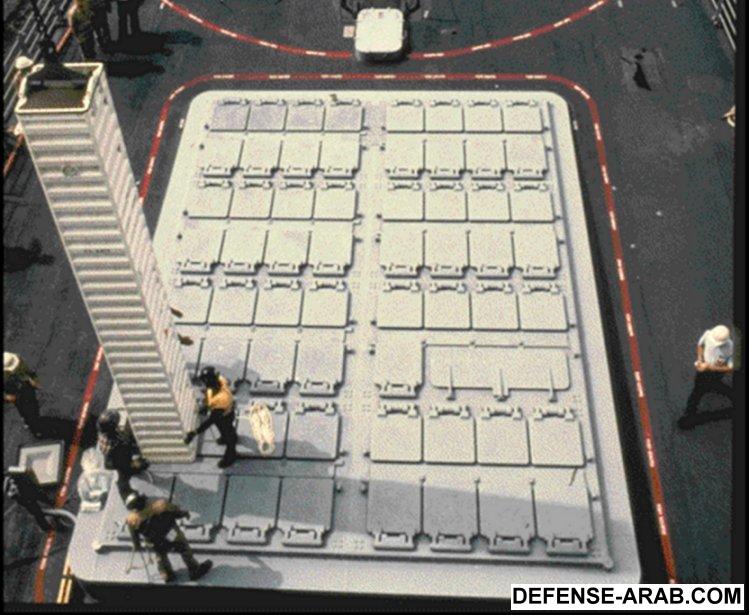

MK 41
VLS​

​

هي العمود الفقري للبحرية الامريكية والعديد من الدول الغربية​

وهي جزء من منظومة ايجيلس القتالية ​

وتعتمد علي الاطلاق الراسي للصواريخ عن طريق تخزين الصواريخ​

في انابيب اطلاق في المنظومة وعن طريق الاطلاق الساخن الذي تم شرحة​

تعمل المنظومة علي اطلاق الصواريخ بمعدل اطلاق عالي للغاية حيث ان كل​

انبوب مستقل بذاتة عن باقي الانابيب بحيث بالامكان اطلاق جميع الصواريخ
.دفعة واحدة وبانواع مختلفة​

تستخدم في
الولايات المتحدة، القوات البحرية الاسترالية والكندية والألمانية
واليابانية .والتركية،ونيوزيلندا،والتايلاندية ​

وتوفر هذة المنظومة مساحة في التصميم بدلا من المنظومات الاخري​

وعدد اكبر من الصواريخ وبانواع مختلفة كما انها تناسب السفن ذات التصاميم​

الشبحية حيث المنظومة متساوية بسطح السفينة وتقلل من البصمة الردارية بالمقارنة
بالمنظومات الاخري
______________________________________​

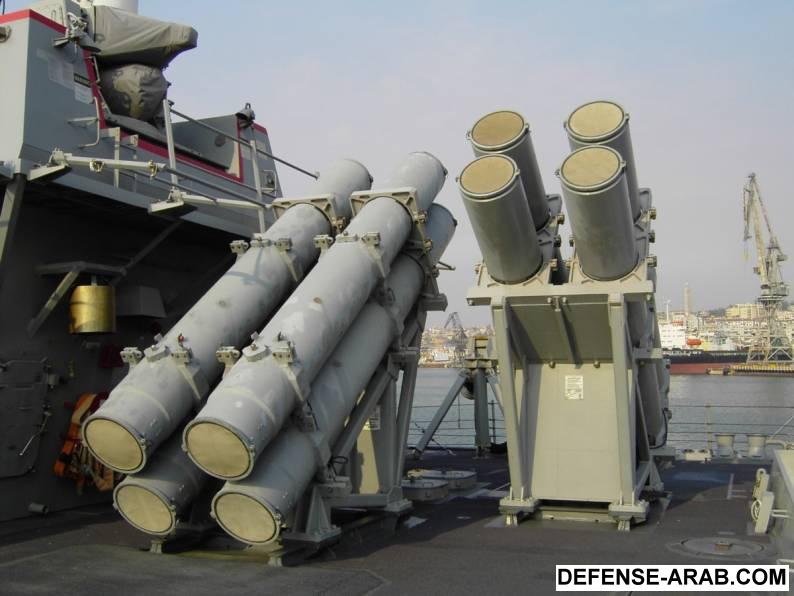

MK 141 Harpoon Launcher​

​

منظومة مخصصة لاطلاق صواريخ الهاربون​

وتخدم في العديد من البحريات الدول النامية قبل استبدالها
بمنظومات الاطلاق الرأسي.
___________________________________
ستيم طرح　فيما بعد الانظمة الاوربية والروسية​



[حفيد عمر ابن الخطاب]

رد: Missile Launching -قواذف الصواريخ أنواع مختلفة وطرق عديدة

برافو عليك موضوع قلما التحدث فيه

استمر واحلى تقييم



[Trojan King]

رد: Missile Launching -قواذف الصواريخ أنواع مختلفة وطرق عديدة

فى انتظار تكملة الموضوع
تقييم +++



[saynow]

مشكور ع الموضوع الفظيع
