ماذا تقولون عن هذا ............................

[مصحف و بندقية]

براونيغ و m249​



[night fury]

رد: ماذا تقولون عن هذا ............................

اهذا قارب خفر سواحل



[Houssem NrDn]

رد: ماذا تقولون عن هذا ............................

Offshore Raiding Craft – MCV

The Mid Console Variant (MCV) was designed to fulfill the role of a specific fire support vessel. Based on the original ORC-ACV the console was moved forward to create an aft deck area. This allows a 360 degree field of fire from the three hard points.
The decks are encompassed by an aluminium framework which houses an armour system providing ballistic protection to crew and passengers.

• Length – 9100mm
• Beam – 2900mm
• Draft - Light 0.56 m, Loaded 0.69 m
• Displacement – Light Load 4760 kg inc fuel & 2 crew & armour, Full load 6000 kg
• Speed – Light load 39 knots, Full load 32 knots
• Range – In excess of 200nm
• Turning – 1.5 boat lengths at max speed
• Acceleration – 0 – 30 Knts in 10 seconds
• Stopping – 1.5 boat lengths from max speed
• Troop capacity – up to 10 troops (10 x 100 kg)
• Total Payload capacity – Combination of troops, equipment and weapons up to 1240 kg
• Weapons – Fwd; single or twin GPMG. Aft 2 off; .50 cal, GPMG or 40mm grenade launchers, Gau mini gun
• Hull - Fabricated Aluminium (Grade 5083).
• Fendering – Elastomer covered closed cell PU foam
• Engines – Twin Steyr M0256K43 high speed diesel engines each developing 250Hp/184Kw at 4300rpm.
• Transmission – ZF63 reduction gearbox (1.514:1)
• Propulsion - Twin Rolls Royce (Kamewa) FF270 Waterjets
• Fuel - Diesel fuel (Dieso) to DEF STAN 91-4/6, NATO F76 & AVTUR (JP-5)
• Main Tank – 635 Litres
• Reserve Tank – 85 Litres
• Transportability – Air transportable in C130 J MK IV. Under-slung Chinook CH47 and Merlin Helicopters. Removable seating and fairings for ease of transportation and flexibility of function. Optional road trailer conforming to EU regulations.
• Armour - Dynema ballistic protection to defeat 7.62mm x 39 Ball at 20m.
• Communications – Marine VHF.
• Navigation – Chart plotter with DGPS
• Electrical – 24V DC, Insulated return
• Optional Equipment – Infrared and visible convoy lights, Infrared flood light, Radar reflector, Intercom system, Shipping cradle, Boat cover, Launching trolley, Military Communications systems, Boat trailer.

المصدر


موقع الشركة المصنعة



سأترجم لكم ما سبق لاحقا

​



[Houssem NrDn]

رد: ماذا تقولون عن هذا ............................

الترجمة من غوغل

تم تصميم وحدة التحكم البديل فندق (MCV) لأداء الدور من وعاء النار دعم محددة. استنادا إلى ACV-ORC الأصلي تم نقل وحدة التحكم إلى الأمام لإنشاء منطقة على سطح السفينة في الخلف. هذا يسمح للحقل 360 درجة لاطلاق النار من ثلاث نقاط صعبة.
وشمل الطوابق بإطار من الألمنيوم الذي يضم نظام درع توفير الحماية البالستية لأفراد الطاقم والركاب.



المواصفات:

-الطول: 9100 مم
-العرض: 2900 مم
-السحب: 0.56 خفيفة 0.69 محملة
-الإزاحة: حمولة خفيفة 4760 كغ + الوقود + فردي الطاقم + الدرع
حمولة مثقلة 6000 كغ
- السرعة : حمولة خفيفة 39 عقدة , حمولة مثقلة 32 عقدة
- المدى: مايزيد عن 200 نانومتر
- الدوران: 1.5 طول القارب عند أقصى سرعة
- التسارع: من 0 إلى 30 عقدة في 10 ثواني
- التوقف : 1.5 طول القارب عند أقصى سرعة
- سعة الجنود: تصل إلى غاية 10 جنود ( 10X100 كغ)
- السعة الإجمالية للحمولة: تصل إلى غاية 1240 كغ ( جنود, معدات وأسلحة)
- الأسلحة: الأمام: واحد أو اثنين GPMG
2 في الخلف: 50 cal , GPMG , أو قاذف القنابل 40مم , Gau mini gun
- البدن: ألمنيوم مصنع ( الدرجة 5083)
- المحركات: 2 Steyr M0256K43 محركات ديزل فائقة السرعة كل واحد يؤمن 250 حصان/ 184 كيلوواط عند 4300 دورة في الدقيقة
- جهاز نقل الحركة: ZF63 reduction gearbox (1.514:1)
- الدفع: 2 رولز رويس FF270 نفاثات مائية
- الوقود: ديزل إلى DEF STAN 91-4/6 , NATO F76 & AVTUR ( JP-5°)
- الخزان الرئيسي: 635 لتر
- الخزان الاحتياطي: 85 لتر
- قابلية النقل: قابلة للنقل بـ C-130 J MK IV
أو محمولة بواسطة الشينوك او المرلين
- التدريع: حماية Dynema balistic ضد عيار 7.62X 39مم من بعد 20 متر
- الاتصالات: Marine VHF


يتبع ...

​



[رٍسِـــلآنٍ]

رد: ماذا تقولون عن هذا ............................

السلاحيين بجانب بعضهما على قارب بهذا الحجم يعطون كثافه ناريه فتاكه من كل الجهات ....

لكن تخيل لو كانت الرشاشات من نوع جاتلينج !!!

سيكون قاااارب انتحاري قاتل بمعنى الكلمه هههههه


تقيييييم +



[Houssem NrDn]

رد: ماذا تقولون عن هذا ............................

السلاحيين بجانب بعضهما على قارب بهذا الحجم يعطون كثافه ناريه فتاكه من كل الجهات ....

لكن تخيل لو كانت الرشاشات من نوع جاتلينج !!!

سيكون قاااارب انتحاري قاتل بمعنى الكلمه هههههه


تقيييييم +

الترجمة من غوغل

تم تصميم وحدة التحكم البديل فندق (MCV) لأداء الدور من وعاء النار دعم محددة. استنادا إلى ACV-ORC الأصلي تم نقل وحدة التحكم إلى الأمام لإنشاء منطقة على سطح السفينة في الخلف. هذا يسمح للحقل 360 درجة لاطلاق النار من ثلاث نقاط صعبة.
وشمل الطوابق بإطار من الألمنيوم الذي يضم نظام درع توفير الحماية البالستية لأفراد الطاقم والركاب.



المواصفات:

-الطول: 9100 مم
-العرض: 2900 مم
-السحب: 0.56 خفيفة 0.69 محملة
-الإزاحة: حمولة خفيفة 4760 كغ + الوقود + فردي الطاقم + الدرع
حمولة مثقلة 6000 كغ
- السرعة : حمولة خفيفة 39 عقدة , حمولة مثقلة 32 عقدة
- المدى: مايزيد عن 200 نانومتر
- الدوران: 1.5 طول القارب عند أقصى سرعة
- التسارع: من 0 إلى 30 عقدة في 10 ثواني
- التوقف : 1.5 طول القارب عند أقصى سرعة
- سعة الجنود: تصل إلى غاية 10 جنود ( 10X100 كغ)
- السعة الإجمالية للحمولة: تصل إلى غاية 1240 كغ ( جنود, معدات وأسلحة)
- الأسلحة: الأمام: واحد أو اثنين GPMG
2 في الخلف: 50 cal , GPMG , أو قاذف القنابل 40مم , Gau mini gun
- البدن: ألمنيوم مصنع ( الدرجة 5083)
- المحركات: 2 Steyr M0256K43 محركات ديزل فائقة السرعة كل واحد يؤمن 250 حصان/ 184 كيلوواط عند 4300 دورة في الدقيقة
- جهاز نقل الحركة: ZF63 reduction gearbox (1.514:1)
- الدفع: 2 رولز رويس FF270 نفاثات مائية
- الوقود: ديزل إلى DEF STAN 91-4/6 , NATO F76 & AVTUR ( JP-5°)
- الخزان الرئيسي: 635 لتر
- الخزان الاحتياطي: 85 لتر
- قابلية النقل: قابلة للنقل بـ C-130 J MK IV
أو محمولة بواسطة الشينوك او المرلين
- التدريع: حماية Dynema balistic ضد عيار 7.62X 39مم من بعد 20 متر
- الاتصالات: Marine VHF


يتبع ...

​

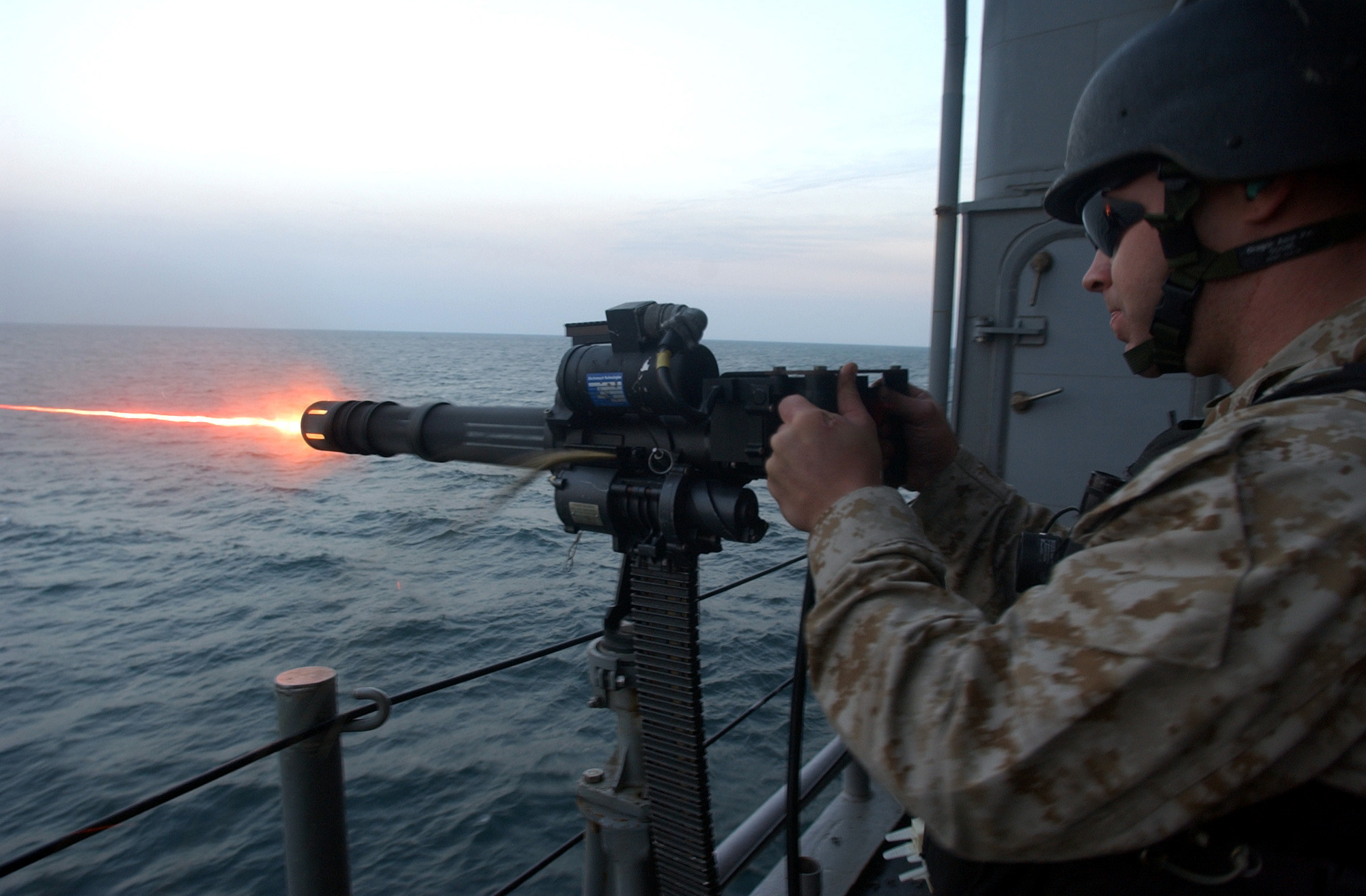

لا داعي للتخيل أخي فالأمر حقيقة

​



[Red_star]

رد: ماذا تقولون عن هذا ............................

لو تتم تغطيته من الأعلى

ويضاف اليه رشاش آخر في الخــــلف يحمي ظهر الجنود


لأصــبح خرافي


تقييم
