انظمة تصويب البنادق

[akm]

بسم الله الرحمن الرحيم
من اهم مكونات البندقيه وهي انظمة التصويب

نظام التصويب بالبندقيه يعتبر العين التي يرى فيها الرامي هدفه بشكل واضح لتسديد طلقاته


واذا تم ازاله انظمة التصويب بالبندقيه فسيصبح الرامي كالأعمى في هذه الحاله ولن يتمكن بأصابه هدفه في هذه الحاله إلا بضربه حظ


Iron sight
انظمه التصويب كثيره وتختلف من بندقيه الي اخرى ومن مصنع الي اخر
لكن الفكره الرئيسيه تتلخص بنوعين رئيسين


وهو النظام الشرقي والذي نجده ببنادق الكلاشنكوف
والنظام الغربي والذي نجده ببنادق ال m16


الاول وهو المستخدم بالبنادق الشرقيه
مثل حرف ال B بالصوره

والنظام التصويب المستخدم بالبنادق الغربيه


بالحرف H بالصوره

نظام التصويب Iron sight هو نظام رئيسي مدمج مع كل بندقيه


لكن هناك انظمه اخرى من الممكن تركيبها بالبندقيه الهجوميه وبندقيه المعارك لتحسين رمايه الرامي من نواحي عديده منها


دقه التصويب
سرعه التصويب على الهدف
مجال رؤيه اوسع واوضح للهدف
سرعه اكبر بالتوجيه من هدف إلي اخر


ومسميات هذه الانظمه كالتالي:
Telescopic sight

http://upload.wikimedia.org/wikipedia/commons/2/2b/Edit_4x_rifle_scope.jpg

Reflector sight

Laser sight

http://www.lasersightpro.com/image_...1096950119_4239855014_ATtrIBUTE_THUMBNAIL.jpg

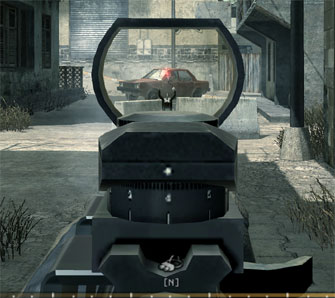

red dot sigt

Thermal Weapon Sight

http://www.reqaba.com/ArticleImages/news59457017TPCCLEUBQPYLCTBRYRZWNUTZ.jpg


http://www.nightvisionsystems.com/weblev/user_upload/XL_UTWS Wall 02.jpg

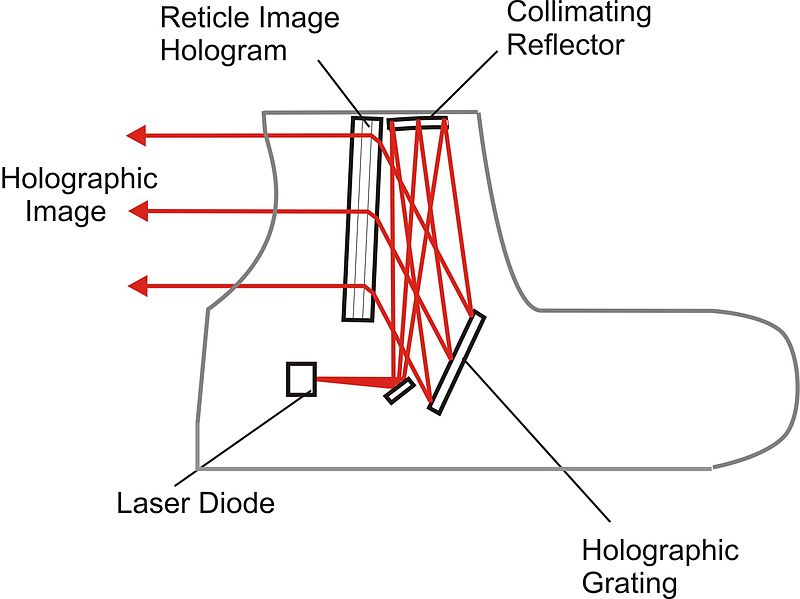

Holographic weapon sight​

http://img.hisupplier.com/var/userImages/old/owenge/owenge$1212125910.jpg



[حفيد عمر ابن الخطاب]

رد: انظمة تصويب البنادق

حركات والله

خاصه اللي تحدد لك البعد بالمتر على ما اعتقد انها تخص القناصه اكثر

معلومه جديده ولك مني جزيل الشكر ++++



[akm]

رد: انظمة تصويب البنادق

حركات والله

خاصه اللي تحدد لك البعد بالمتر على ما اعتقد انها تخص القناصه اكثر

معلومه جديده ولك مني جزيل الشكر ++++

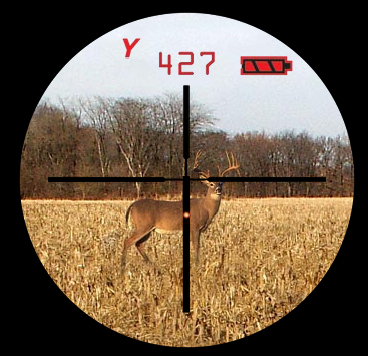

بالنسبه لأجهزة لمحددات المدى Laser Rangefinder

غالبا ماتستخدم مع البنادق القناصه ولا تستخدم بالبنادق الهجومية لان مساحة منطقه القتال غالبا ماتكون من مسافه 100 متر إلي 400 متر فهيا تعتبر غير فعاله بهذه المسافات خصوصا مسافه 200 متر واقل وبالنسبه للقناصه فغالبا مايكون جهاز Laser Rangefinder يستخدم من قبل مساعد القناص وهو من يعطيه المسافات وسرعه الرياح وإتجاهها



[ابورداد]

رد: انظمة تصويب البنادق

جزاك الله خيرا



[احمد فتحي]

رد: انظمة تصويب البنادق

جزاك الله كل خير ولاكن ايهما افضل النظام الشرقي او النظام الغربي من ناحيه الدقه والراحه لعين الرامي



[akm]

رد: انظمة تصويب البنادق

جزاك الله كل خير ولاكن ايهما افضل النظام الشرقي او النظام الغربي من ناحيه الدقه والراحه لعين الرامي

تختلف مسألة التفضيل من شخص إلي أخر
لكن بالنسبة لي شخصياً
افضل نظام التصويب الغربي
لاني اجد فيه دقة تصويب اكبر

عند التركيز بمنتصف الهدف ستظهر لنا نقطه سوداء يتم تركيبها على الشعيرة الاماميه


والنظام الشرقي نجده يعتمد كثيراً على البساطة ويبتعد عن التعقيدات في مكونات سلاحهم وهذا شيئ جيد

فعلى سبيل المثال

نجد في المناظير الشرقية الخاصة بالقناصات (الدراغنوف) نظام عملي وبسيط
وهو قياس المسافة عن طريق طول الشخص المستهدف (يكون طول الشخص فيه 170 كمعدل طبيعي)

ونجد الارقام التي بالصورة من 2 إلي 10 تمثل طول المسافه
مثلا رقم 2 تعني مسافه 200 متر وإلخ

وكلما طالت المسافة يتم رفع مؤشر المثلث (شكل 8 بوسط المنظار) للأعلى ويتم بذلك سقوط المقذوف على الهدف بشكل شبه قوسي

لكن يعيب هذا النظام بتحديد المسافة بدقه في حالة وضعيه إنبطاح الهدف على الارض (وضعيه الانبطاح) لكن هذا الشيئ لن يصعب ايضا على القناص المحترف



[k.g.b]

رد: انظمة تصويب البنادق

موضوع متكامل نرجو اثرائه اكثر من قبل الاعضاء
​



[JAF]

رد: انظمة تصويب البنادق

اخوي سلطان تحية كبيرة لك ...

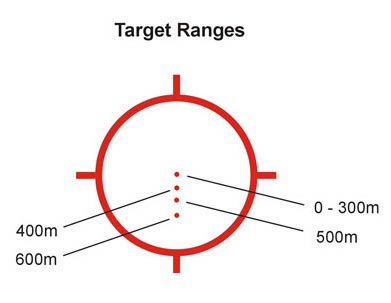

بالنسبة ل Holographic weapon sight يكون العيان مجهز بنقاط لتعيين النقطة الافضل لاطلاق النار حسب بعد الهدف داخل اطار الدائرة "بالعادة تكون مضبوطة على بعد 90 متر او 100 ياردة" كما هو موضح بالصورة

اما بالنسبة ل red dot sight فهو نقطة ثابتة ولكن تتم معايرتها للاعلى والاسفل حسب بعد الاهداف بشكل يدوي كما في الصور

بالنسبة ل Reflector sight
طبعا كيف تعمل هذه النواظير تقنياً الموضوع يطول لكن سيكون هناك شرح مبسط لها ...


الان لنعود الى موضوع ال Reflector sight ابسط طريقة لشرح الموضوع وهو ان العدسة المستعملة هي عدسة مقعرة، و في حلة العدسات المقعرة تشكل صورة او خيال وهمي للجسم المنظور حتى لو تغيرت جهة النظر

شاهد المقطع
http://www.nooor.com/files/42c74fb7fa536163.swf

اما بالنسبة للعيان في المنتصف فهو ثابت لا يتغير



وهذه صورة للاخوة للايضاح عما نتكلم


مع الشكر والمحبة لك اخي سلطان على الموضوع الرائع ...:a020[2]:



[akm]

رد: انظمة تصويب البنادق

ياهلا ويامرحبا اخوي اسامة
اسعدني تواجدك معانا وذكرتني
بالأيام الخوالي
ومشكور على اضافتك
الجميلة



[مصحف و بندقية]

رد: انظمة تصويب البنادق

منظار للأستطلاع وتحديد الاهداف مدمج معه جهاز ليزر للأغلاق على الهدف المراد تدميره من قبل قنبلة ذكية او قذيفة مدفعية او حتى دعم ناري من المروحيات





​



[مصحف و بندقية]

رد: انظمة تصويب البنادق

​



[sinper20]

رد: انظمة تصويب البنادق

اخى الكريم يتم التصويب على منتصف الهدف ام على اسفل منتصف الهدف وان كان هناك فرق فى هذا فشرح لنا ذلك



[عسكر السعودية]

رد: انظمة تصويب البنادق

مشكور على هالموضوع
