طائرة United 40 الابداع الاماراتي

[صقر الامارات]

بسم الله الرحمن الرحيم​

يسرّني ان اقدم بين ايديكم رائعة الامارات الجديدة United 40 من شركة ادكوم سيستمز الاماراتية ..

طائرة ذات جناحين امامي وخلفي تضع معايير الايروديناميكس في تحفة جديدة عرضت في معرض دبي للطيران 2011 الحالي ..

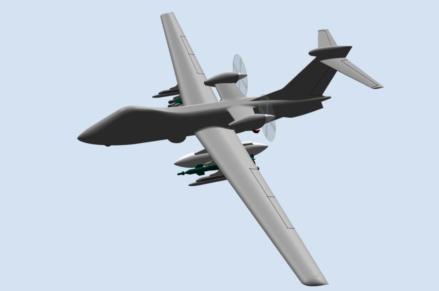

هذه الصورة تبين نوعية القنابل التي تحملها وتدعى نمرود وتبدو اسفل الطائرة :

الطائرة اطلق عليها United 40 تيمنا بذكرى اتحادنا الميمون .. تعتبر التصميم رقم18 من بين طائرات الشركة ولها قوة دافعة هجين ( Hybrid ) مايدل على كفاءة استهلاكها للوقود .
تصميم الطائرة فريد من نوعه ويعتبر تحديا في حد ذاته وقد افاد CEO الشركة السيد علي الظاهري : نحن نحب النماذج المتحدية للايروديناميكيس ..
يبلغ طول جناحها 21 متر وتستطيع الاقلاع ضمن 120 متر وبسرعة هبوط تبلغ 50-55 كلم\الساعه .
المحرك الهجين يولد 80 حصان بالموتور الكهربائي اضافة ل115 حصان توربيني . حمولتها تبلغ 600 كج اضافة ل250 لتر وقود في الاجنحه و 550 لتر في جسم الطائرة ..
الطائرة لديها حاوية اسلحة داخلية مزودة بمطلق دوّار يستطيع حمل 8 من صواريخ نمرود التي تصنعها الشركة والتي يمكن تزويدها باجهزة توجيه تلفزيونية , تحت الحمراء , بالGPS/INS ..

نموذج للمطلق الدوار في الحاوية الداخلية ( صورة كنموذج للتقريب فقط )

صفحة المواصفات

http://www.arabianaerospace.aero/dub...aign=news_feed


راائع يا ادكوم راائع ...الى الامام يا بلادي الحبيبة ..​



[فَذْلَكَةُ]

رد: طائرة United 40 الابداع الاماراتي

كم مدى الطائرة ؟
وبغض النظر عن المدى تبدو الطائرة نقلة نوعية للصناعة
الإماراتية .. بتوفيق
​



[رٍسِـــلآنٍ]

رد: طائرة United 40 الابداع الاماراتي

الف مبرووووووووووووك للامارات الطائره وذكرى الوحده ^__^

كل يوم تبهرنا الامارات بصناعاتها المذهله والمتقدمه بشكل قباسي في فتره قصيره مما يبشر بمستقبل باهر تقنيا

ميزه الجناحين الاماميه اعتقد تعطيها خفه طيران وتقلل من القوة التي تحتاجها لتحليق مما يساعد على تقليل كميه الوقود المستهلك وهذا يزيد المدى الكلي لها ... والله اعلم


سؤال ماهو نوع الوقود المستخدم في الطائرات بدون طيار ؟

وهل لو استخدم الغاز المضغوط سوف يزيد قدره الطائرات على حمل كميه اكبر من الوقود وزياده المدى !؟

هاذي هي المواضيع الي تفتح النفس على الصبح ...


تقبل تقييييمي ++++++++++++++++++++++++++++++++ a



[عبد الرحمن عزام]

رد: طائرة United 40 الابداع الاماراتي

مواصفاتها ممتازة بحق

وننتظر تفاصيل أكبر عن التجهيزات

تشبه إلى حد ما طائرة بريتش إيروسبيس مانتس MANTIS



[zakiufo]

رد: طائرة United 40 الابداع الاماراتي

رائع بالتوفيق للأمارات سؤال هل هي صناعة إماراتية خالصة أم شراكة مع شركات متعددة الجنسيات؟



[صقر الامارات]

رد: طائرة United 40 الابداع الاماراتي

رائع بالتوفيق للأمارات سؤال هل هي صناعة إماراتية خالصة أم شراكة مع شركات متعددة الجنسيات؟

صناعة اماراتية خالصة اخي الكريم ..
تستطيع الدخول لموقع الشركة والاطلاع على منتجاتهم :
www.adcom-systems.com

بعض المعلومات عن قذيفة النمرود الجديدة:
لديها جناح يفتح عند الاطلاق ومحرك نفاث صغير يستطيع دفع القذيفة بسرعة 620 ميل في الساعه وبمدى 37 ميل .
يصل وزن النمرود ل66 رطل , الرأس الحربي مبني على معيار قذيفة المدفعيه 100 مم ويمكن تزويده بعدد من وسائل التوجيه كالليزر , الاشعة تحت الحمراء و الجي بي اس اضافة للقصور الذاتي INS أو مايعرف بال Inertial Guidance System .
http://www.ainonline.com/?q=aviatio...3/adcom-unveils-innovative-uav-dubai-air-show
عاشت الانجازات لدولة الانجازات ... الامارات العربية المتحدة​



[صقر الامارات]

رد: طائرة United 40 الابداع الاماراتي

الف مبرووووووووووووك للامارات الطائره وذكرى الوحده ^__^

كل يوم تبهرنا الامارات بصناعاتها المذهله والمتقدمه بشكل قباسي في فتره قصيره مما يبشر بمستقبل باهر تقنيا

ميزه الجناحين الاماميه اعتقد تعطيها خفه طيران وتقلل من القوة التي تحتاجها لتحليق مما يساعد على تقليل كميه الوقود المستهلك وهذا يزيد المدى الكلي لها ... والله اعلم


سؤال ماهو نوع الوقود المستخدم في الطائرات بدون طيار ؟

وهل لو استخدم الغاز المضغوط سوف يزيد قدره الطائرات على حمل كميه اكبر من الوقود وزياده المدى !؟

هاذي هي المواضيع الي تفتح النفس على الصبح ...


تقبل تقييييمي ++++++++++++++++++++++++++++++++ a

استميحك عذرا اخي الكريم ليست لدي معلومات مفيده بهذا الخصوص ..كل ما اعرفه انها تستخدم محركا هجينا يدمج الكهرباء والوقود لتحقيق الدفع وهو بالتاكيد سيعزز اقتصادية الطائرة بشكل كبير ..
الامر الآخر هو الايرديناميكية : الطائرة مبنية على تصميم ايرديناميكي لم ارى شبيها له في حياتي , اضف لذلك قدرتها على سحب العجلات لداخل البدن , حاوية اسلحة داخلية .. سيسهم ذلك في تحقيق الانسيابية القصوى ماسيفيد في تقليل استهلاك الوقود بالتأكيد ... وايضا تحقيق كونسبت الخفاء كما رأينا في اف35 بحاوية الاسلحة الداخلية على سبيل المثال ...
تقبل تحياتي .



[typhon99]

رد: طائرة United 40 الابداع الاماراتي

صفحة المواصفات

http://www.arabianaerospace.aero/dub...aign=news_feed


راائع يا ادكوم راائع ...الى الامام يا بلادي الحبيبة ..​

المواصفات الموجودة هنا للجيل القديم ,,,,,,,,,​



[فَذْلَكَةُ]

رد: طائرة United 40 الابداع الاماراتي

إذ امكن صوره لها اثناء التحليق
وكم يبلغ المدى << للمره الثانية ؟؟
​



[Saher ksa]

رد: طائرة United 40 الابداع الاماراتي

الحقيقة هذا امر مفرح جدا اتمنا من باقي العرب اللحاق بالإمارات والاقتداء بها من ناحية التصنيع

تستاهل تقييم يا صاحب الموضوعdefense-arab.com



[RSA]

رد: طائرة United 40 الابداع الاماراتي

هذه اضافة للموضوع

وهي مواصفات هذا الجيل بالتحديد وليس السمارت اي وهو الجيل القديم منها او البروتوتيب

Specifications:
Wingspan
20 m 65.61 ft Length
11.13 m 36.54 ft Height
4.38 m 14.37 ft Total lifting area 24.3 sqm 261.56 sqft Empty weight
520 kg 1146 lb Max. take-off weight
1500 kg 3306 lb Payload weight
1000 kg 2204 lb Fuel tank capacity 900 lt 237 gallon Power Hybrid

• Main engine: 115 hp
• Electric power : 80 hp

​

Flight Performance:​

​

Stall speed 50 km/h [14 m/s] 26 kt Cruise speed 75-220 km/h [20-60 m/s] 40-120 kt Endurance 120 hrs Ceiling 7000 m 23000 ft


وهذه صورة للابعاد

صور منوعة

وهذه صورة تبين حجم الطائرة



[GSN]

رد: طائرة United 40 الابداع الاماراتي

هل نقول أنها شبه منافسه للبريتادو الامريكيه؟؟؟



[نـــؤؤؤافــKSA]

رد: طائرة United 40 الابداع الاماراتي

مشاءالله اللهم زود وبارك والله يــؤؤفقك الامارات ومزيد من التقدم والتطــؤؤؤر الى جارنا وبلادنا الثاني الامارات الحبيبه.
الله يــؤؤفقك الجميع الى مايحبه ويرضاه

بــحفــظ الـرحمن



[RSA]

رد: طائرة United 40 الابداع الاماراتي

هل نقول أنها شبه منافسه للبريتادو الامريكيه؟؟؟

لا اقول انها منافسة للبريداتور الامريكية ولكنها بالطريق باذن الله لتكون كذلك

لكنها تفوقت على البريداتور من ناحية التصميم الايروديناميكي الذي يعطيها ميزة الاستهلاك القليل للوقود

وايضا من ناحية ادخال اجهزة الهبوط والعجلات لبدن المركبة اضافة للاسلحة

واكثر ما اعجبني هو مدى الصاروخ 60 كليومتر بقوة قذيفة مدفعية عيار 105 مم والتي تنتجها مصانع بركان على ماذكر

والبريداتور تتفوق بالمدى الكبير جدا البالغ 3200 nm (ميل بحري) وبالارتفاع العالي 50 الف قدم !!

وطبعا السرعة وضخامة حجمها وقوة محركاتها جعلها تحمل تسليح ضخم ..

لذلك المقارنة لا تصح بنظري ..:ANSmile04[1]:

وهذه صور اخرى

صاروخ النمرود الموجه بالليزر

وهذا الجهاز من صنع الشركة ايضا وهو ADFLIR GSP

ADFLIR GYRO-STABILIZED PLATFORM

​

Overview​

Various sensors and payloads can be installed to meet mission’s and customer’s requirements. The purpose of gyro-stabilized platform is to perform aerial observation reconnaissance and targeting by means of video devices (VD) working in visible and Infra Red spectrum.
The range of the object is defined by the laser range finder. GPS is part of the payload. It is controlled from the GCS by the payload operator for intelligence gathering.
The payloads can be high resolution video camera, thermal imager, etc.



Functions
• Stabilization of the set position in space of sighting line (SL) of payload
• Holding of SL on the set point of aiming
• Auto tracking of a target
• Rotation regarding to own axes with the set angular speed (search for the target)
• Issue of current SL angle values in terrestrial and aerial vehicle state coordinates
• Checking VD operational data
• Transmission of control commands to payload equipment
​

​

لاحظو الدقة العالية والالوان وكانها كاميرة احترافية !!



[المعز بن باديس]

رد: طائرة United 40 الابداع الاماراتي

هل ستدخل هذه الطائرة كمنافس في السوق العاملية لنظيراتها

وهل عقدت الامارات صفقات خارجية لسلسلة الطائرات التي تقوم بانتاجها



[Stryker]

رد: طائرة United 40 الابداع الاماراتي

الطائره مواصفاتها طرررررر مثل مانقول بالامارات ههههه

بس الان المهم التجهيز الالكتروني وان شاءالله قريبا نشوفها بالخدمه


وشكرا ياخ كملجسم عالموضوع الرائع



[معلم]

رد: طائرة United 40 الابداع الاماراتي

120 ساعة في الجو.. شيء خيالي جدا! لا البراديتور ولا الافانجر يمكنها الطيران لـ اكثر من 24 ساعه.


مشوار الالف ميل يبدأ بخطوة.. و الامارات خطت 10 خطوات دفعه واحده بهذه الطائره و مباركين ان شاء الله



[خالد بن سلطان]

رد: طائرة United 40 الابداع الاماراتي

شكلها حلو والله
بالتوفيق لللامارات



[x-ray]

رد: طائرة United 40 الابداع الاماراتي

الى الامام يا بلاد زايد و اتنمى ان نتبادل الخبرات و الاستفاده منكم
:b070[1]:
