milas النضام الصاروخي المضاد للغواصات
milas هو عبارة عن تطوير خاص بالصاروخ البحري otomat mk2 الايطالي الفرنسي وذلك بتعديله لكي يصبح قادرا على حمل ثلاث انواع مختلفة من التوربيدات وهي mu-90 والتوربيد الامريكي mk46 والتوربيد الاوربي الاخر a-244.
خرج هذا السلاح الى الوجود بعد التفكير في اختراع شيىء يخول لسفن مواجهة الغواصات من مدى بعيد وبدون في مجال تغطية الغواصات وتوربيداتها.
يقوم الصاروخ ميلاس بعد اكتشاف الغواصة بواسطة اجهزة السونار الخاصة بالسفن او بالغواصات او باجهزة الرصد الخاصة بالمروحيات والطائرات الخاصة برصد الغواصات المعادية و التي تعطي اشارة الى نضام التحكم الخاص بالصاروخ لتقوم بتوجيهه الى الهدف ويقوم الصاروخ ميلاس فور تلقيه المعلومات بالانطلاق نحو مساره حاملا التوربيد الى مسافة قصوى تصل الى 35 كلم لينفصل عنه التوربيد ويكمل طريقه الى الهدف مدمرا اياه من على بعد مسافة تقدر ب55 كلم اذا ما حسبنا مدى الصاروخ والمدى الاقصى لتوربيد.
أبعاد الصاروخ المضاد للغواصات milas
الطول : 6 متر من ضنها التوربيد
القطر : 40/46 سنتيمتر
العرض : 1.35 متر باحتساب الاجنحة
السرعة : 0.9 ماخ
المدى : 55 كلم تشمل التوربيد
الوزن : 800 كلغ
يوجد الى جانب منصة الاطلاق الخاص بالصاروخ المضاد للغواصات وحدة تحكم خاصة مرتبطة بجهاز التحكم الخاص بالسفينة الحاملة له لتلقي المعلومات والاوامر مباشرة عبر جهاز السونار الرئيسي واجهزة التحكم والسيطرة الخاصة به.
يوجد أيضا نضام لتعديل المسار ومقاومة التشويش ونضام لاستقبال المعلومات من الطائرات والمروحيات.
تتكون بطارية الصاروخ من قاذفين يحملان معا 12 صاروخ ميلاس.
طريقة عمل الصاروخ
فور اكتشاف الهدف بواسطة سونار سلبي او ايجابي او بواسطة جهاز رصد مغناطيسي يتم ارسال المعلومات عن الهدف الى جهاز التحكم الخاص بالميلاس والذي بدوره يقوم بتحليل وتخزين المعلومات عن الهدف تم يقوم مباشرة بعد الاطلاق بالاتجاه الى المسافة التي سيطلق من خلالها التوربيد معدلا اتجاهه بواسطة تقنية القصور الذاتي وما ان يصل الى تلك المسافة حتى يقوم بفصل التوربيد الذي ينطلق مباشرة الى هذفه لتدميره.
طبعا هذه العملية كلها تتم بالاعتماد على اجهزة الرصد المتطورة سواء اجهزة السونار او اجهزة الرصد الخاصة بالطائرات والمروحيات صائدة الغواصات.
صور milas
milas هو عبارة عن تطوير خاص بالصاروخ البحري otomat mk2 الايطالي الفرنسي وذلك بتعديله لكي يصبح قادرا على حمل ثلاث انواع مختلفة من التوربيدات وهي mu-90 والتوربيد الامريكي mk46 والتوربيد الاوربي الاخر a-244.
خرج هذا السلاح الى الوجود بعد التفكير في اختراع شيىء يخول لسفن مواجهة الغواصات من مدى بعيد وبدون في مجال تغطية الغواصات وتوربيداتها.
يقوم الصاروخ ميلاس بعد اكتشاف الغواصة بواسطة اجهزة السونار الخاصة بالسفن او بالغواصات او باجهزة الرصد الخاصة بالمروحيات والطائرات الخاصة برصد الغواصات المعادية و التي تعطي اشارة الى نضام التحكم الخاص بالصاروخ لتقوم بتوجيهه الى الهدف ويقوم الصاروخ ميلاس فور تلقيه المعلومات بالانطلاق نحو مساره حاملا التوربيد الى مسافة قصوى تصل الى 35 كلم لينفصل عنه التوربيد ويكمل طريقه الى الهدف مدمرا اياه من على بعد مسافة تقدر ب55 كلم اذا ما حسبنا مدى الصاروخ والمدى الاقصى لتوربيد.
أبعاد الصاروخ المضاد للغواصات milas
الطول : 6 متر من ضنها التوربيد
القطر : 40/46 سنتيمتر
العرض : 1.35 متر باحتساب الاجنحة
السرعة : 0.9 ماخ
المدى : 55 كلم تشمل التوربيد
الوزن : 800 كلغ
يوجد الى جانب منصة الاطلاق الخاص بالصاروخ المضاد للغواصات وحدة تحكم خاصة مرتبطة بجهاز التحكم الخاص بالسفينة الحاملة له لتلقي المعلومات والاوامر مباشرة عبر جهاز السونار الرئيسي واجهزة التحكم والسيطرة الخاصة به.
يوجد أيضا نضام لتعديل المسار ومقاومة التشويش ونضام لاستقبال المعلومات من الطائرات والمروحيات.
تتكون بطارية الصاروخ من قاذفين يحملان معا 12 صاروخ ميلاس.
طريقة عمل الصاروخ
فور اكتشاف الهدف بواسطة سونار سلبي او ايجابي او بواسطة جهاز رصد مغناطيسي يتم ارسال المعلومات عن الهدف الى جهاز التحكم الخاص بالميلاس والذي بدوره يقوم بتحليل وتخزين المعلومات عن الهدف تم يقوم مباشرة بعد الاطلاق بالاتجاه الى المسافة التي سيطلق من خلالها التوربيد معدلا اتجاهه بواسطة تقنية القصور الذاتي وما ان يصل الى تلك المسافة حتى يقوم بفصل التوربيد الذي ينطلق مباشرة الى هذفه لتدميره.
طبعا هذه العملية كلها تتم بالاعتماد على اجهزة الرصد المتطورة سواء اجهزة السونار او اجهزة الرصد الخاصة بالطائرات والمروحيات صائدة الغواصات.

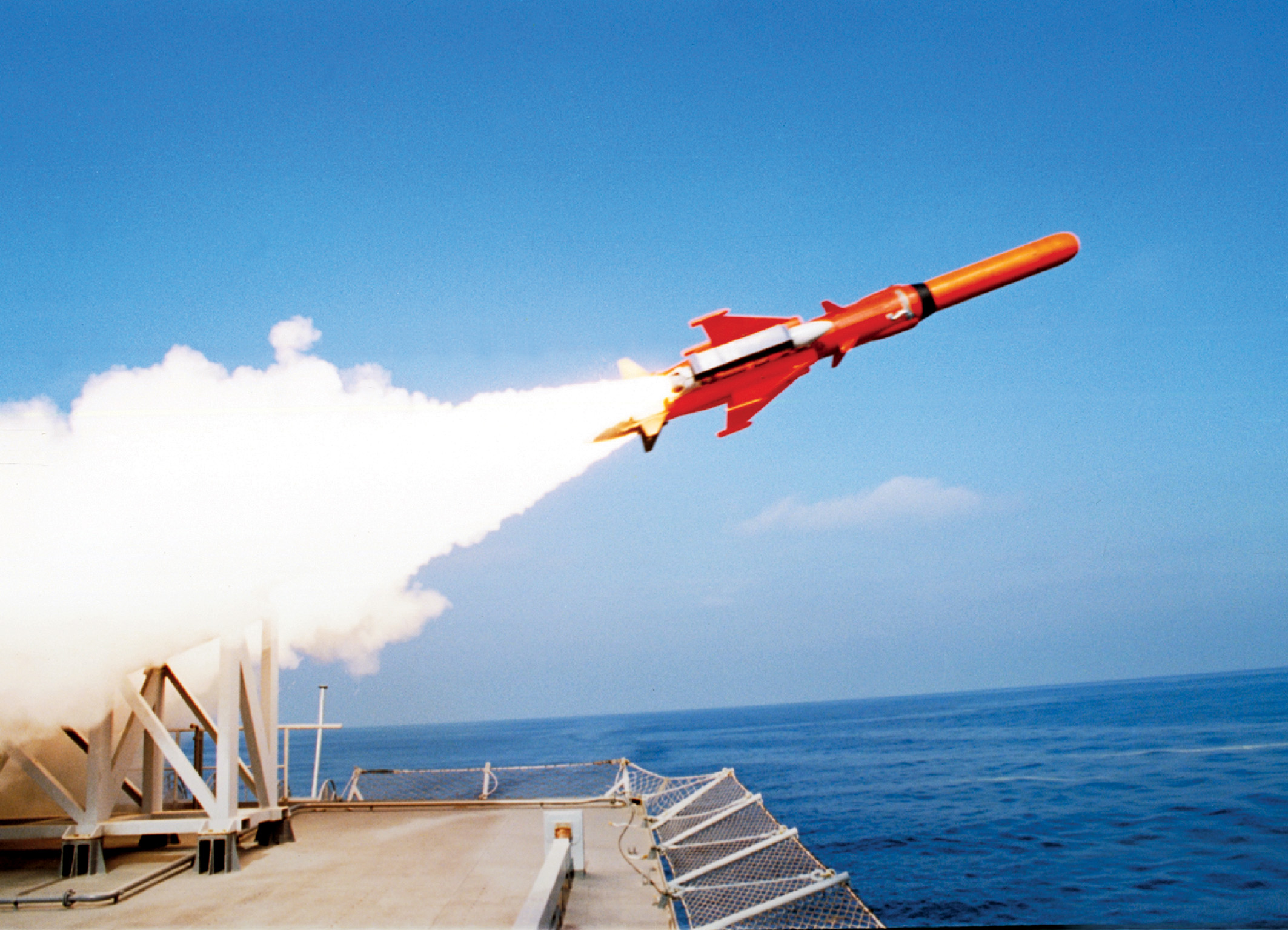

صور milas
