الغواصات حاملة الصواريخ البالستيكية
[URL="http://www.meretmarine.com/objets/400/6270.jpg"][URL="http://www.meretmarine.com/objets/400/6270.jpg"][URL="http://www.meretmarine.com/objets/400/6270.jpg"]
[/URL][/URL][/URL]

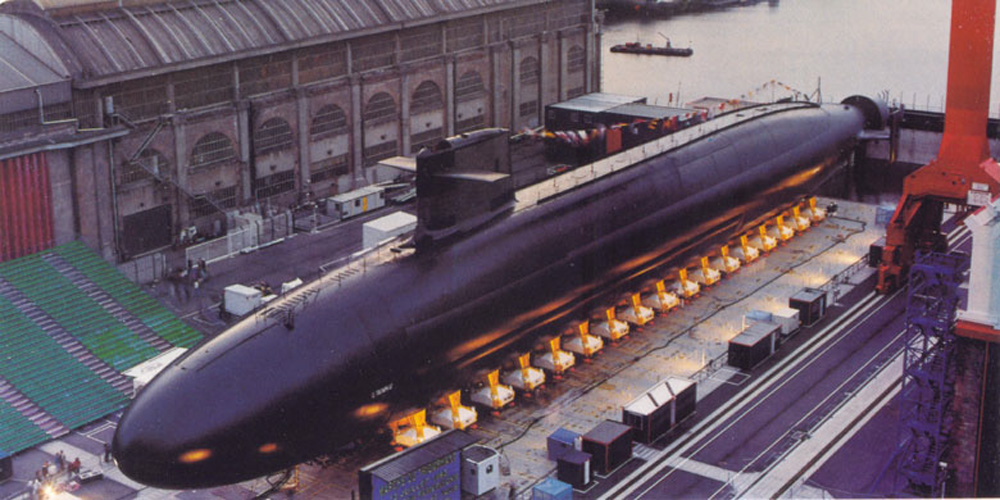

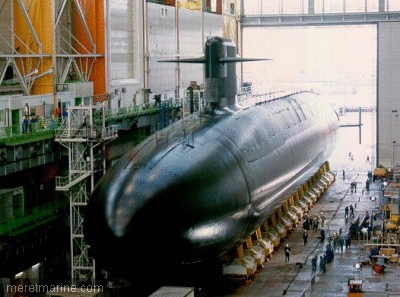

الغواصات حاملة الصواريخ البالستيكية، من الفئة Le triomphant - هي آخر الإضافات لأسطول الغواصات الفرنسي، ويشار إليها على أنها الجيل الجديد من الغواصات، وهي غواصات ذات قوة دفع نووي، صممت لتحل بدلاً من الغواصات من الفئة Inflexible. دخلت أول غواصة من هذه الفئة إلى الخدمة في البحرية الفرنسية عام 1997، بعد أن خضعت للتجارب لمدة أربعة أعوام كاملة. ودخلت الغواصة الثانية، التي تحمل اسم Temeraire، في عام 2000.
S616 - Le Triomphant
S617 - Le Téméraire
S618 - Le Vigilant - en service en 2004
S619 - Le Terrible
ويجري حالياً الانتهاء من صناعة الغواصة الثالثة، التي تحمل اسم Vigilant، ومنتظر دخولها الخدمة عام 2004. بينما تشمل خطة الإنتاج دخول الغواصة الرابعة، التي تحمل اسم Terrible، الخدمة عام 2010.
تحمل غواصات هذه الفئة 16 صاروخاً بالستيكياً من النوع M 45، ذا الإطلاق الرأسى، وهو صاروخ من ثلاث مراحل. يستخدم الوقود الصلب. يطير بسرعة تفوق سرعة الصوت. وهو يحمل ستة رؤوس نووية، قوة كلّ منها 150 كيلو طن. ويبلغ مدى الصاروخ 6 آلاف كم. ومخطط أن يحل بدلاً منه، بدءاً من عام 2008، الصاروخ المطور من النوع M51، القادر على حمل اثنَي عشر رأساً نووياً، يمكن توجيه كلّ منها إلى هدف مختلف. ويصل مداه إلى 8 آلاف كم.
[URL="http://www.sous-mama.org/IMG/SiteSNLEtypeRedoutable.jpg"][URL="http://www.sous-mama.org/IMG/SiteSNLEtypeRedoutable.jpg"][URL="http://www.sous-mama.org/IMG/SiteSNLEtypeRedoutable.jpg"]
[/URL][/URL][/URL]
تحمل الغواصة، كذلك، صاروخ سطح/ سطح من النوع Exocet S M 39. وهو يطلق من أنابيب قذف الطوربيدات. وتبلغ سرعة الصاروخ 0.9 ماخ. وهو من النوع الذي يطير ملاصقاً لسطح البحر. الغواصة مزودة كذلك بأربعة أنابيب لقذف الطوربيدات من العيار 533 مم، وتحمل خليطاً من 18 طوربيداً من النوع ECAN L5 Mod 3 وصواريخ Exocet.
الصاروخ Exocet S M 39
[URL="http://www.naval-technology.com/projects/agosta/images/agosta6.jpg"][URL="http://www.naval-technology.com/projects/agosta/images/agosta6.jpg"][URL="http://www.naval-technology.com/projects/agosta/images/agosta6.jpg"]
[/URL][/URL][/URL]
[URL="http://www.dcn.fr/us/offre/img/blackshark.jpg"][URL="http://www.dcn.fr/us/offre/img/blackshark.jpg"][URL="http://www.dcn.fr/us/offre/img/blackshark.jpg"]
[/URL][/URL][/URL]
عائلة الصاروخ 39
Exocet family. The SM.39
[URL="http://www.lospettro.it/ROBERTOCALVI_file/image028.gif"][URL="http://www.lospettro.it/ROBERTOCALVI_file/image028.gif"][URL="http://www.lospettro.it/ROBERTOCALVI_file/image028.gif"]
[/URL][/URL][/URL]
[URL="http://www.universalis.fr/images/corpus/medias/mini/v11/photo.jpg/ph050625.jpg"][URL="http://www.universalis.fr/images/corpus/medias/mini/v11/photo.jpg/ph050625.jpg"][URL="http://www.universalis.fr/images/corpus/medias/mini/v11/photo.jpg/ph050625.jpg"]
[/URL][/URL][/URL]
غواصات هذه الفئة مزودة بمنظومة المعاونة الإلكترونية D R 3000 V ، التي تتكون من نظام تحذير راداري يعمل في الحيز الترددي D والحيز K، ويستخدم هوائيات مصفوفة مركبة على مقدمة صاري الغواصة. وهي مزودة كذلك بمنظومة السونار DMUX 80، التي تكتشف الأهداف المعادية بأسلوب سلبي، وتوفر البيانات اللازمة لحاسب إدارة النيران الموجود على متن الغواصة. كما تستخدم مصفوفة سونار متطورة ذات مدى بعيد جداً؛ إضافة إلى رادار بحث سطحي، يعمل في الحيز الترددي I.
تحصل الغواصة على الطاقة اللازمة لها من مفاعل نووي من النوع K15، الذي يبرَّد بالماء المضغوط، ويوفر طاقة تبلغ 150 ميجاواتاً.
[URL="http://www.sous-mama.org/IMG/Triomphant_-_2-_DCN.jpg"][URL="http://www.sous-mama.org/IMG/Triomphant_-_2-_DCN.jpg"][URL="http://www.sous-mama.org/IMG/Triomphant_-_2-_DCN.jpg"]
[/URL][/URL][/URL]
1. بلد المنشأ: فرنسا.
2. الاستخدام: غواصة إستراتيجية، ذات قوة دفع نووي، مسلحة بالصواريخ البالستيكية بعيدة المدى.
3. الدول المستخدِمة: فرنسا.
المواصفات العامة والفنية:
1. الأبعاد الخارجية
الطول: 138 م.
العرض: 12.5 م.
الغاطس: 12.5 م.
2. الأوزان
الحمولة، وهي طافية: 1264 طن.
الحمولة، وهي غائصة: 14335 طناً.
[URL="http://www.fas.org/nuke/guide/france/slbm/triomphant1.jpg"][URL="http://www.fas.org/nuke/guide/france/slbm/triomphant1.jpg"][URL="http://www.fas.org/nuke/guide/france/slbm/triomphant1.jpg"]
[/URL][/URL][/URL]
3. الأداء
السرعة، عند الطفو: 36 كم/ س.
السرعة، وهي غائصة: أكثر من 45 كم/ س.
أقصى عمق للغطس: أكثر من 500 م.
مدة البقاء تحت الماء: أكثر من 60 يوماً.
4. مصدر الطاقة والحركة
المفاعل النووي: G EC P W type K15 .
المحرك: توربيني.
العدد: 1.
مولد كهرباء إضافي: 2.
محرك طوارئ: 1.
5. التسليح
الصواريخ: 16 صاروخاً بالستيكياً من النوع M 45، و18 صاروخ Exocet S M 39، يطلق من أنابيب قذف الطوربيد.
أنابيب قذف الطوربيد: أربعة أنابيب من العيار 533 مم.
الطوربيد من النوع: ECAN MOD 3.
6. المستشعرات
منظومة حرب إلكترونية: ARVR B/ DR 3000 U.
رادار بحث سطحي: Dassault, I- band.
رادار ملاحي: Racal 1229 DRBN 34A.
نظام إدارة النيران: SAD, SAT, DLA 4 A.
أجهزة السونار: SINTRA DMVX 80،
DVXX 5،
DVSV 62.
7. الطاقم
الضباط: 15.
الدرجات الأخرى: 111.
[URL="http://www.fas.org/nuke/guide/france/slbm/triomphant5.jpg"][URL="http://www.fas.org/nuke/guide/france/slbm/triomphant5.jpg"][URL="http://www.fas.org/nuke/guide/france/slbm/triomphant5.jpg"]
[/URL][/URL][/URL]
[URL="http://www.meretmarine.com/objets/400/6270.jpg"][URL="http://www.meretmarine.com/objets/400/6270.jpg"][URL="http://www.meretmarine.com/objets/400/6270.jpg"]
[/URL][/URL][/URL]الغواصات حاملة الصواريخ البالستيكية، من الفئة Le triomphant - هي آخر الإضافات لأسطول الغواصات الفرنسي، ويشار إليها على أنها الجيل الجديد من الغواصات، وهي غواصات ذات قوة دفع نووي، صممت لتحل بدلاً من الغواصات من الفئة Inflexible. دخلت أول غواصة من هذه الفئة إلى الخدمة في البحرية الفرنسية عام 1997، بعد أن خضعت للتجارب لمدة أربعة أعوام كاملة. ودخلت الغواصة الثانية، التي تحمل اسم Temeraire، في عام 2000.
S616 - Le Triomphant
S617 - Le Téméraire
S618 - Le Vigilant - en service en 2004
S619 - Le Terrible
ويجري حالياً الانتهاء من صناعة الغواصة الثالثة، التي تحمل اسم Vigilant، ومنتظر دخولها الخدمة عام 2004. بينما تشمل خطة الإنتاج دخول الغواصة الرابعة، التي تحمل اسم Terrible، الخدمة عام 2010.
تحمل غواصات هذه الفئة 16 صاروخاً بالستيكياً من النوع M 45، ذا الإطلاق الرأسى، وهو صاروخ من ثلاث مراحل. يستخدم الوقود الصلب. يطير بسرعة تفوق سرعة الصوت. وهو يحمل ستة رؤوس نووية، قوة كلّ منها 150 كيلو طن. ويبلغ مدى الصاروخ 6 آلاف كم. ومخطط أن يحل بدلاً منه، بدءاً من عام 2008، الصاروخ المطور من النوع M51، القادر على حمل اثنَي عشر رأساً نووياً، يمكن توجيه كلّ منها إلى هدف مختلف. ويصل مداه إلى 8 آلاف كم.
[URL="http://www.sous-mama.org/IMG/SiteSNLEtypeRedoutable.jpg"][URL="http://www.sous-mama.org/IMG/SiteSNLEtypeRedoutable.jpg"][URL="http://www.sous-mama.org/IMG/SiteSNLEtypeRedoutable.jpg"]
[/URL][/URL][/URL]تحمل الغواصة، كذلك، صاروخ سطح/ سطح من النوع Exocet S M 39. وهو يطلق من أنابيب قذف الطوربيدات. وتبلغ سرعة الصاروخ 0.9 ماخ. وهو من النوع الذي يطير ملاصقاً لسطح البحر. الغواصة مزودة كذلك بأربعة أنابيب لقذف الطوربيدات من العيار 533 مم، وتحمل خليطاً من 18 طوربيداً من النوع ECAN L5 Mod 3 وصواريخ Exocet.
الصاروخ Exocet S M 39
[URL="http://www.naval-technology.com/projects/agosta/images/agosta6.jpg"][URL="http://www.naval-technology.com/projects/agosta/images/agosta6.jpg"][URL="http://www.naval-technology.com/projects/agosta/images/agosta6.jpg"]
[/URL][/URL][/URL][URL="http://www.dcn.fr/us/offre/img/blackshark.jpg"][URL="http://www.dcn.fr/us/offre/img/blackshark.jpg"][URL="http://www.dcn.fr/us/offre/img/blackshark.jpg"]
[/URL][/URL][/URL]عائلة الصاروخ 39
Exocet family. The SM.39
[URL="http://www.lospettro.it/ROBERTOCALVI_file/image028.gif"][URL="http://www.lospettro.it/ROBERTOCALVI_file/image028.gif"][URL="http://www.lospettro.it/ROBERTOCALVI_file/image028.gif"]
[/URL][/URL][/URL][URL="http://www.universalis.fr/images/corpus/medias/mini/v11/photo.jpg/ph050625.jpg"][URL="http://www.universalis.fr/images/corpus/medias/mini/v11/photo.jpg/ph050625.jpg"][URL="http://www.universalis.fr/images/corpus/medias/mini/v11/photo.jpg/ph050625.jpg"]
[/URL][/URL][/URL]غواصات هذه الفئة مزودة بمنظومة المعاونة الإلكترونية D R 3000 V ، التي تتكون من نظام تحذير راداري يعمل في الحيز الترددي D والحيز K، ويستخدم هوائيات مصفوفة مركبة على مقدمة صاري الغواصة. وهي مزودة كذلك بمنظومة السونار DMUX 80، التي تكتشف الأهداف المعادية بأسلوب سلبي، وتوفر البيانات اللازمة لحاسب إدارة النيران الموجود على متن الغواصة. كما تستخدم مصفوفة سونار متطورة ذات مدى بعيد جداً؛ إضافة إلى رادار بحث سطحي، يعمل في الحيز الترددي I.
تحصل الغواصة على الطاقة اللازمة لها من مفاعل نووي من النوع K15، الذي يبرَّد بالماء المضغوط، ويوفر طاقة تبلغ 150 ميجاواتاً.
[URL="http://www.sous-mama.org/IMG/Triomphant_-_2-_DCN.jpg"][URL="http://www.sous-mama.org/IMG/Triomphant_-_2-_DCN.jpg"][URL="http://www.sous-mama.org/IMG/Triomphant_-_2-_DCN.jpg"]
[/URL][/URL][/URL]1. بلد المنشأ: فرنسا.
2. الاستخدام: غواصة إستراتيجية، ذات قوة دفع نووي، مسلحة بالصواريخ البالستيكية بعيدة المدى.
3. الدول المستخدِمة: فرنسا.
المواصفات العامة والفنية:
1. الأبعاد الخارجية
الطول: 138 م.
العرض: 12.5 م.
الغاطس: 12.5 م.
2. الأوزان
الحمولة، وهي طافية: 1264 طن.
الحمولة، وهي غائصة: 14335 طناً.
[URL="http://www.fas.org/nuke/guide/france/slbm/triomphant1.jpg"][URL="http://www.fas.org/nuke/guide/france/slbm/triomphant1.jpg"][URL="http://www.fas.org/nuke/guide/france/slbm/triomphant1.jpg"]
[/URL][/URL][/URL]3. الأداء
السرعة، عند الطفو: 36 كم/ س.
السرعة، وهي غائصة: أكثر من 45 كم/ س.
أقصى عمق للغطس: أكثر من 500 م.
مدة البقاء تحت الماء: أكثر من 60 يوماً.
4. مصدر الطاقة والحركة
المفاعل النووي: G EC P W type K15 .
المحرك: توربيني.
العدد: 1.
مولد كهرباء إضافي: 2.
محرك طوارئ: 1.
5. التسليح
الصواريخ: 16 صاروخاً بالستيكياً من النوع M 45، و18 صاروخ Exocet S M 39، يطلق من أنابيب قذف الطوربيد.
أنابيب قذف الطوربيد: أربعة أنابيب من العيار 533 مم.
الطوربيد من النوع: ECAN MOD 3.
6. المستشعرات
منظومة حرب إلكترونية: ARVR B/ DR 3000 U.
رادار بحث سطحي: Dassault, I- band.
رادار ملاحي: Racal 1229 DRBN 34A.
نظام إدارة النيران: SAD, SAT, DLA 4 A.
أجهزة السونار: SINTRA DMVX 80،
DVXX 5،
DVSV 62.
7. الطاقم
الضباط: 15.
الدرجات الأخرى: 111.
[URL="http://www.fas.org/nuke/guide/france/slbm/triomphant5.jpg"][URL="http://www.fas.org/nuke/guide/france/slbm/triomphant5.jpg"][URL="http://www.fas.org/nuke/guide/france/slbm/triomphant5.jpg"]
