في هذا الموضوع قمت بجمع الصواريخ الاستراتيجيه والدفاع الجوي الروسي وأتمنى أن يستفيد منه الأخوه الأعضاء والزوار وإن أصبت فمن الله وإن أخطأت فمن نفسي والشيطان
قراءه ممتعه
أخوكم S-500
تنبيه
الموضوع بجهد شخصي ولايحق النقل الا بإذن من صاحبه شخصيا
وهو منقول من موضوع لي في منتدى آخر..
قراءه ممتعه
أخوكم S-500
تنبيه
الموضوع بجهد شخصي ولايحق النقل الا بإذن من صاحبه شخصيا
وهو منقول من موضوع لي في منتدى آخر..
أولآ : الصواريخ الإستراتيجيه

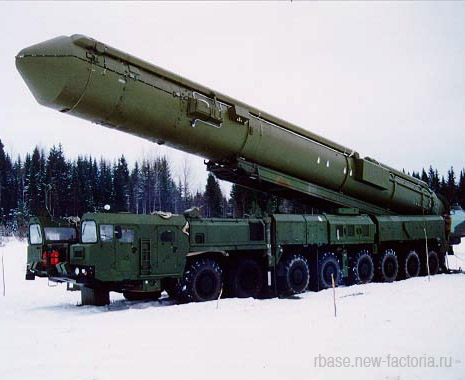

الصاروخ البالستي العابر القارت توبل – م :
يعد الصاروخ البالستي "توبول - م" صاروخا عابرا للقارات، وقد بدأ العمل على تصميمه في اواخر الثمانينات . واجري اول اختبار له في ديسمبر/كانون الاول عام 1994 . ويمكن استخدام الصاروخ "توبل – م" سواء كان في المنصات الثابتة او المجاميع الصاروخية المتحركة. وبلغ عدد الصواريخ من هذا النوع في الجيش الروسي في مطلع عام 2009 حوالي 50 صاروخا منصوبا في المنصات الثابتة و15 صاروخا منصوبا في المنصات المتحركة. ويبلغ مدى اطلاقه 11000 كم. ويتألف الصاروخ من 3 مراحل. ويبلغ طوله 22 متر. ويسير المجمع الصاروخي المتحرك بسرعة 45 كم في الساعة. ويبلغ احتياطي الحركة لعربة المجمع الصاروخي المتحرك 500 كم.
مواصفات فنية تكتيكية للصاروخ "توبل – م"
مدى الاطلاق الاقصى 11000 كم
وزن الصاروخ عند الاطلاق 47.1 طنا
عدد المراحل 3
الوزن المنقول 1.2 طن
طول الصاروخ 22.7 متر
قطر جسم الصاروخ 1.86 متر
قوة الحشوة القتالية 0.55 ميغاطن
الانحراف المسموح به 200 متر
صاروخ "فويفودا" (ساتانا):
يعتبر صاروخ "فويفودا" او "أر أس – 20" او "ساتانا" حسب تصنيف الناتو صاروخا بالستيا عابرا للقارات ذو المرحلتين.
وقد بدأ تصميمه في مكتب "يوجنوي" للتصاميم في مدينة دبيبروبيتروفسك الاوكرانية تحت اشراف اكاديمي أوتكين عام 1983 ، وذلك عن طريق تطوير صاروخ "ار – 36 ام" البالستي العابر للقارات. وانتهت اختباراته في مارس/آذار عام 1988 . وبدأ الصاروخ في مناوبته القتالية منذ ديسمبر/كانون الاول عام 1988.
ويتصف الصاروخ بصمودها في وجه العوامل المدمرة للانفجار النووي. ويقضي تصميم الصاراخ بامكانية اطلاقه حتى بعد تعرضه للضربة النووية.
بموجب معاهدة تقليص الاسلحة الاستراتيجية الهجومية (ستارت– 2) فان كافة انواع الصاروخ " أر اس –20 فويفودا" المزودة برأس متشاطرة بصفتها صواريخ ثقيلة تتم تصفيتها في حال ابرام المعاهدة من قبل البرلمان الروسي. و لا يمكن استئناف صنعها في اراضي اوكرانيا.
وقد تم توقيع الاتفاقية بين حكومتي روسيا واوكرانيا حول مشاركة المؤسسات الاوكرانية في الصيانة وتمديد فترة الخدمة لصواريخ "ار اس – 20 بي فويفودا" الامر الذي مكن وزارة الادفاع الروسية من متابعة الاطلاقات القتالية التدريبية لهذا الصاروخ .
والجدير بالذكر ان الصاروخ هو قيد الخدمة منذ مدة تزيد عن 21 سنة. وتقول وزارة الدفاع الروسية ان نجاح الاطلاقات اصبح ممكنا بفضل الجهود التي تذلها قيادة وزارة الدفاع وقيادة قوات الصواريخ الاستراتيجية على مدى سنين في اطار برنامج تمديد فترة خدمة الصواريخ، وذلك بالتعاون مع مؤسسات الصناعة الحربية الروسية والاوكرانية.
مواصفات فنية تكتيكية للصاروخ
عدد المراحل 2
المدى الاقصى للاطلاق بالنسبة لصاروخ مزود برأس متشاطر ثقيل 11 الف كم
المدى الاقصى للاطلاق بالنسبة لصاروخ مزود برأس خفيف 15 الف كم
وزن الاطلاق الاقصى 211 طن
وزن الرأس المدمرة 8.8 طن
عدد الاقسام المدمرة 10
قدرة القسم القتالي 0.5 ميغاطن
طول الصاروخ 34.3 متر
قطر جسم الصاروخ 3 امتار
فترة التخزين المحددة وقت التصميم 15 سنة
ويزود صاروخ "ار اس – 20 بي فويفودا" بمنظومات خاصة لتجاوز الدرع الصاروخية المعادية.
تدخل صواريخ "ار اس – 24 بي فويفودا" في حوزة فرقة دومباروفسكايا" للصواريخ الواقعة في مقاطعة اورينبورغ.
مجمع "Club – k " الصاروخي:
يستخدم مجمع "Club – k " الصاروخي لتدمير الاهداف البرية والبحرية بواسطة الصواريخ المجنحة من طراز "3 ام 54 تي اي" و 3 ام – 14 تي اي".
يمكن ان تزود بهذا المجمع قوات الحراسة الساحلية والسفن البحرية والبواخر من كافة الانواع وعربات السكك الحديد.
ويتم نصب المجمع داخل حاوية بحرية طولها 40 قدما (12 مترا). ويتألف المجمع من قسم الاطلاق وقسم التحكم القتالي وقسم التغذية الكهربائية وحصر العطب.
اما قسم الاطلاق فتوضع فيه منصة لاطلاق اربعة صواريخ.
ويؤمن قسم التحكم القتالي الصيانة اليومية للصواريخ واستقبال الاوامر باطلاق الصاروخ وحساب البيانات الخاصة بالاطلاق واعداد الصواريخ في مرحلة ما قبل الاطلاق وصياغة مهمة التحليق.
وقد يصمم قسما التحكم والتغذية الكهربائية على شكل حاويات بحرية عادية.
مميزات الاستخدام:
- امكانية استخدام المجمع في اية منصات برية او بحرية،
- سهولة ايصال المجمع الى مواقع الاطلاق،
- امكانية تدمير الاهداف البحرية والبرية على حد سواء،
- امكانية تطوير المجمع وزيادة عدد الصواريخ المستخدمة.
لقد قدم مكتب "نوفاتور" الروسي للتصميم في معرض ماليزيا لاسلحة القوات البرية الذي اقيم في 19 – 22 ابريل/نيسان عام 2010 في كوالالمبور، قدم منظومة "Club – k " الصاروخية. وتبلغ قيمة كل حاوية للمنظومة 15 مليون دولار.
وقد اطلق المصممون على هذه المنظومة تسمية السلاح الاستراتيجي السهل المنال . وتزود المنظومة ب 4 صواريخ بالستية مجنحة بحرية كانت او برية.
ان المجمع عبارة عن حاوية شحن يبلغ طولها 12 مترا تستخدم في النقل البحري. وبفضل التمويه من هذا النوع لا يمكن اكتشافها ما لم ينطلق صاروخ منها.
ويقول بعض الخبراء الاجانب ان مجمع "Club – k " الصاروخي الروسي المصنوع على شكل حاويات سيغير تماما قواعد خوض الحرب، اذ انه يمكن ان ينصب في السفن وسيارات الشحن وعربات السكك الحديد. لذلك يضطر العدو المحتمل الى اتخاذ المزيد من اجراءات الاستطلاع قبل ان يقدم على الاعتداء.
الدفاع الجوي

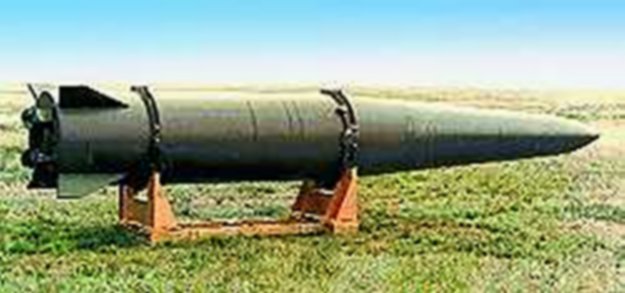

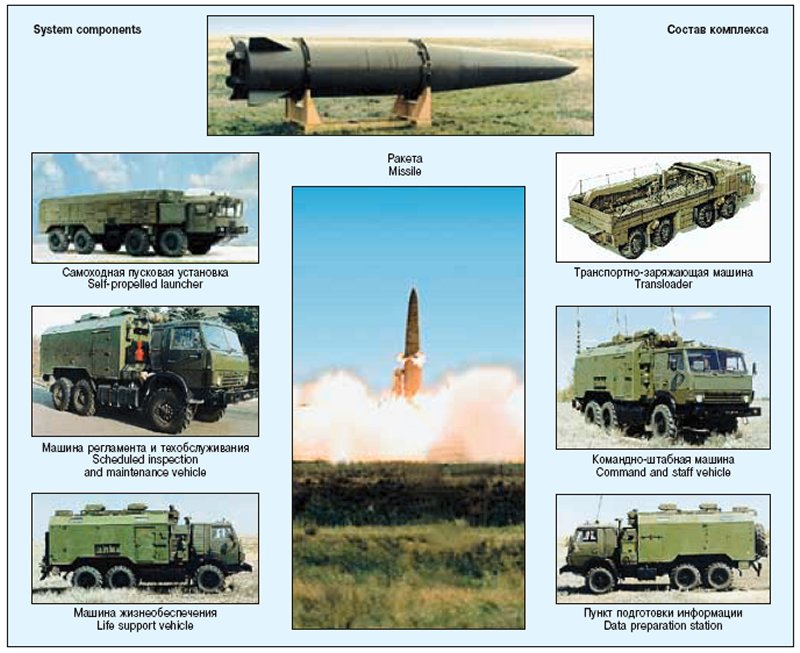

المجمع الصاروخي التكتيكي العملياتي أسكندر- م:
يعد المجمع الصاروخي التكتيكي العملياتي "أسكندر- م" منظومة ذكية في القوات البرية، وتخصص المنظومة لتدمير الاهداف الصغيرة الحجم والاهدافة المرابطة في العراء. ويمكن ان يزود المجمع بصواريخ بالستية ومجنحة. في 30 مايو/آيار عام 2007 انتهى اختبار الصاروخ المجنح المخصص للمجمع الصاروخي التكتيكي العملياتي "أسكندر- كا". ويرجح ان يدخل هذا الصاروخ حيز الاستخدام في عام 2009 . ويعد مدى اطلاق الصاروخ المجنح اكبر مما هو عليه لدى الصاروخ البالستي ويبلغ 500 كم. وتبلغ سرعة الصاروخ الجديد 230 – 260 متر في الثانية. وتساوي حمولته القتالية 500 كغ.
مواصفات فنية تكتيكية
طاقم المجمع 3 أفراد
احتياطي الحركة 650 كم.
وزن الصاروخ 3800 كغ
نوع الصواريخ المستخدمة بالستية متحكم فيها ومجنحة
المدى الاقصى لاطلاق الصاروخ 500 كم
المدى الادنى لاطلاق الصاروخ 50 كم
عدد الصوارخ المنصوبة في المنصة صاروخان
عدد الصواريخ المنصوبة في عربة النقل والتعمير صاروخان
المجمع الصاروخي المضاد للطائرات تور:
يخصص المجمع الصاروخي التكتيكي المضاد للطائرات "تور" لحل مهام الدفاع الجوي على مستوى الفرقة ويستخدم لحماية الاهداف الادارية والاقتصادية والعسكرية الهامة والانساق الاولى للتشكيلات البرية من ضربات الصواريخ المجنحة والصوالريخ المضادة للرادارات والطائرات دون طيار والطائرات والمروحيات بما فيها الطائرات المصممة على اساس تقنيات "ستيلس". وبدأ تصميم المجمع في 4 فبراير/شباط عام 1975. وتم ادخاله حيز الاستخدام في عام 1986. ويزود المجمع ب 8 صواريخ موجهة مضادة للجو. ثمة تطوير للمجمع اطلقت عليه تسمية "تور- م1" يتصف بالقدرة الاعلى على المناورة والزمن الاصغر لرد الفعل واتمتة العمل القتالي وفاعلية تدمير الاهداف الجوية.
مواصفات فنية تكتيكية
مدى تدمير الهدف الجوي 1.5 – 15 كيلومترا
ارتفاع تدمير الهدف الجوي 10 متر – 6 كيلومترات
السرعة القصوى لللاهداف المدمرة 700 متر في الثانية
عدد الاهداف التي يتم ضربها في وقت واحد حتى 6 اهداف
مدى اكتشاف الهدف 100 كم
احتمال تدمير طائرة واحدة واحدة بصاروخ واحد 45 – 80 %
سرعة الصاروخ الموجه 700 – 800 متر في الثانية
وزن الصاروخ 165 كغ
زمن النشر 3 دقائق
المجمع الصاروخي المضاد للطائرات بوك:
يعد المجمع " بوك" منظومة مضادة للطائرات مستخدمة في القوات البرية والبحرية الروسية.
يخصص المجمع لمكافحة الاهداف الايرودينامية الطائرة بسرعة حتى 830 متر في الثانية وذلك على الارتفاعات المتوسطة والصغيرة وعلى مسافة حتى 30 كيلومتر. وبدأ تصميم المجمع في عام 1972 . وشهد المجمع عدة تطويرات حيث اطلقت عليه تسمية "بوك – م1" و"بوك – م1 – 2" ليستخدم في القوات البرية والقوات البحرية.
مواصفات فنية تكتيكية
انواع الأهداف المدمرة - طائرات ومروحيات وصواريخ مجنحة وصواريخ بالستية تكتيكية وصواريخ مضادة للرادارات واهداف ارضية وسطحية.
ارتفاع تدمير الهدف الجوي 25 متر – 20 كيلومتر
مدى تدمير الهدف الجوي 25 كيلومتر
مدى تدمير الاهداف الارضية 3- 12 كيلومتر
السرعة القصوى لللاهداف المدمرة 1200 متر في الثانية
عدد الاهداف التي يتم ضربها في وقت واحد حتى 6 اهداف
مدى اكتشاف الهدف 100 كم
احتمال تدمير هدف واد بصاروخ واحد:
طائرات 70 – 90 %
صواريخ بالستية تكتيكية 70 – 90 %
صواريخ مضادة للرادارات 60 – 80%
صواريخ مجنحة 60 – 80%
مروحيات 70 – 80 %
وزن المجمع 32.4 طنا
مدة النشر 5 دقائق
مدة الانتقال من نظام المناوبة الى نظام القتال 20 ثانية
يتبـــــــــــــــــــع
