موسوعــة الدفاع الجوي صواريخ ارض- جو

[IF-15C]

النظام الصاروخي أرض/ جو
Chaparral

Ford MIM-72 Chaparral


[URL="http://www.au.af.mil/au/awc/systems/dvic415.jpg"][/URL]

في عام 1965، وقعت شركة "فيلكو فورد"، عقداً مع قيادة المقذوفات بالجيش الأمريكي لصنع هذا النظام البري الخفيف الحركة من المقذوفات أرض/ جو، الذي يستخدم مقذوف Sidewinder الموجود بالفعل ورمزه I – CAAM .

وقد حصلت البحرية على ما كان موجوداً أصلاً من المقذوفات التي كانت قريبة الشبه بالمقذوف AI - M9 ولكن مع تعديلات بسيطة لإطلاقها من الأرض. وبدأت عمليات الإطلاق الاختبارية في يوليه 1965. من وحدات مبدئية للإطلاق.


وبدأت عمليات الإنتاج منذ أبريل 1966، للعربة M-730 تحمل أربعة مقذوفات على قاذف قضيبي مركب على عربة، وهي واحدة من سلسلة العربات المجنزرة البرمائية M-113، التي يطوي منها القاذف أثناء التحرك، ولكن عند توقع نشاط جوي معاد، توقف العربة ويرفع القاذف.
وتحمل العربة M-730 ثماني قذائف للتعمير، بالإضافة إلى طاقم مكون من خمسة أفراد ومهماتهم وتعييناتهم لمدة ثلاثة أيام، وهي عربة قتال بها منظار تسديد بصري. يستخدمه الرامي الموجود في برج الإطلاق للتسديد على الهدف.
وبمجرد أن ينتهي جهاز البحث بالأشعة تحت الحمراء من التقاط الهدف، يطلق المقذوف وبعد ذلك يوجه آلياً.

وفي الفترة ما بين 1970-1974، قام الجيش بتنفيذ برنامج التحسينات، وأدى ذلك إلى إنتاج المقذوف MIM-720 C، الذي سُلم للقوات الميدانية لأول مرة في يوليه 1977.

ويتضمن المقذوف المحسن رأساً حربية نوع 250، مصنوعة في ترسانة "بيكاتيني"، ويفجرها صمام راداري اتجاهي من نوع Dedo M-817 مصنوع في مختبرات "هاري دياموندز"، وجهاز بحث يعمل بالأشعة تحت الحمراء كل الاتجاهات وتحت كل الظروف من نوع DAWU-1، وتشمل جهاز سينجر للتعارف، ومحرك روكيت داين عديم الدخان، وقبة غير لامعة للقاذف، ورادار لكل الأحوال الجوية.

وقد بيع نظام Chaparral إلى إسرائيل التي استخدمته في حرب 1973.


1. بلد المنشأ: الولايات المتحدة الأمريكية.


2. الاستخدام: صاروخ أرض/ جو يعمل على ارتفاع منخفض، ذاتي الحركة.

3. الدول المستخدمة: إسرائيل، المغرب، البرتغال، تايوان، تونس، الولايات المتحدة الأمريكية.

المواصفات العامة والفنية

• المقذوف: (MIM – 72G Missile)



الطول: 2.091 م


القطر: 0.127 م


اتساع الأجنحة: 0.63 م


وزن المقذوف: 86.2 كجم


القوة الدافعة: محرك صاروخي يعمل بالوقود الصلب


التوجيه: بواسطة جهاز توجيه آلي

• الرأس المدمرة:


وزن الرأس: 12.6 كجم


نوع الرأس :مادة شديدة الانفجار، ذات شظايا


أقصى سرعة: أكثر من 1 ماخ


• أقصى مدى مؤثر:
لأهداف الهليكوبتر 8000 م
أنواع الطائرات الأخرى 9000 م


• أقل مدى مؤثر: 500 م


• أقصى ارتفاع مؤثر: 3000 م


• أقل ارتفاع مؤثر: 15 م


• عربة القاذف:الطاقم 4 فرد


الوزن القتالي للقاذف: 13024 كجم

الوزن بدون تحميل:"بدون القاذف والصواريخ" 6425 كجم


ضغط العربة على الأرض: 0.61 كجم/ سم2


طول الجسم: 6.06 م


العرض للجسم: 2.69 م


الارتفاع المخفض: 2.54 م


الارتفاع الكلي: 2.68 م With Bows And Larpsilin Cover


ارتفاع بطن العربة عن الأرض: 0.4 م


العرض بين عجل الجنزير: 2.159 م


عرض الجنزير: 381 مم


طول الجزء من الجنزير الملامس للأرض: 2.82 م


السرعة القصوى على الطرق: 67.2 كم/ ساعة في اتجاه الأمام


السرعة عند صعود مرتفع: زاوية ميله 10 % 20.1 كم/ ساعة


السرعة في الماء: 5.5 كم/ ساعة


السعة الكلية لخزانات الوقود: 401 لتر


أقصى مسافة على الطرق: 504 كم

• قوة النيران


التسليح: قاذف له أربعة أدلة بأربعة صواريخ علاوة على 8 صواريخ مخزن.

• خفة الحركة والمناورة

المحرك: ديزل ديترول، موديل 6V-53 ،ذو 6سلندر، يبرد بالماء قوّته 210 حصاناً، مع سرعة 2800 دورة، في الدقيقة.
ديزل ديترول، موديل 6V-53T،ذو 6سلندر، يبرد بالماء قوّته 275 حصاناً، مع سرعة 2800 دورة، في الدقيقة.


• أجهزة نقل الحركة: - Basic مزود بـ 6 سرعة أمامية، و2 سرعة خلفية.
- RISE مزود بـ 4 سرعة أمامية، وسرعة خلفية واحدة.


• أجهزة التعليق: نظام القضيب الالتوائي "أعمدة عصر".



• النظام الكهربي: 28 فولتاً.

---------------------

موقع الدي في دي العربي ​



[IF-15C]

النظام الصاروخي أرض/ جو

Crotale




[URL="http://img100.imageshack.us/img100/4945/pic2201ca3.jpg"][/URL]



[URL="http://www.armyrecognition.com/europe/France/vehicules_missiles/Crotale/Missile_Crotale_France_07.jpg"][/URL]




[URL="http://www.armyrecognition.com/europe/France/vehicules_missiles/Crotale/Crotale_Missile_France_DP_17.jpg"][/URL]


بدأت الشركة الفرنسية Thomsone CSF بإنتاج نظام صاروخي أرض/ جو متحرك يعمل على ارتفاعات منخفضة، وفي جميع الأحوال الجوية بناء على طلب من دولة جنوب أفريقيا وبمشاركة الحكومة الفرنسية عام 1964. وطوره فريق بقيادة شركتي "إنجان ماترا"، "تومسون CSF".
وقد اعتمدت القوات الجوية الفرنسية فيما بعد إنتاج صواريخ Crotale وتعني صواريخ Raiilesnake أو الحية ذات الأجراس، حيث دخل الخدمة الفعلية عام 1971..
وفي عام 1975 اعتمدت المملكة العربية السعودية النموذج المعدل من صواريخ Crotale حيث تحمل على عربات ذات هيكل Shahine MX-30.
وفي عام 1978 استوردت المملكة العربية السعودية صواريخ Crotale ذات المواصفات القياسية. ذلك ليتم استخدامها من قِبَل قوات الدفاع الجوي.
وفي عام 1978 تسلمت القوات الفرنسية 20 بطارية من هذه الصواريخ حيث استخدمتها في المهام الدفاعية للقواعد الجوية.
وأعد هذا النظام لتدمير الطائرات التي تطير بسرعة تصل إلى 1.2 ماخ وعلى ارتفاعات تتراوح بين 50، 3 آلاف متر وتناور بجاذبية تصل إلى 2G.
ويتألف نظام كروتال النموذجي، من رادار بحث نبضي يعمل على نظام التردد 5 من صنع تومسون، مثبت على ناقلة هيدروليكية صنع "تشيكيس/ براندت" ركبت حاويات إطلاق رباعية مع رادار تتبع أحادي النبضة يعمل على نطاق التردد C على وحدة الإطلاق. ويمكن لكل عربة مراقبة، تدعى وحدة الاكتشاف، قيادة ثلاث وحدات إطلاق جميعها من فئة أخف من 15 ألف كجم، ويمكن نقلها جواً، ولها القدرة على التحرك عبر الأراضي.
أما المقذوف فهو مزود على كل من طرفيه بزعانف صليبية الشكل لضبط توجيهه، الخلفية منها ضد الانقلاب، والأمامية تؤثر على التموج والزوغان.
وعند إطلاقه يتسارع المقذوف حتى سرعة 2.3 ماخ في 2.3 ثانية بقوة محرك من نوع SNPA ذي طبقة واحدة، يستعمل سبائك من وقود "بروبرجول" مزدوج الأسس D-B، وبعدئذ يتولى توجيه المقذوف جهاز أشعة تحت الحمراء. "يعمل ضمن مجال رؤية يبلغ 10 × 10 ويخضع لحزمة من الترددات تعمل في نطاق X وذلك أثناء التوجيه الراداري داخل شعاع عرضه 1.1 مطبقة على الهدف. وفي حالة تعذر استعمال التتبع الراداري يمكن الاستعانة بجهاز تعقب بصري.
أما الرأس الحربي فهو عبارة عن جهاز يزن 15 كجم ذو شظايا موجهة ذات قدرة قاتلة حتى 8 أمتار، وقد زُوِدَ بصمام يعمل بالأشعة تحت الحمراء.
يعمل النظام بحاسب آلي رقمي موديل SN - 1050، ووصلة سلكية حتى 400 م أو وصلة لاسلكية حتى 5 كم. ويمكن تسليح 12 صاروخ في ثلاث وحدات إطلاق.
إن الاستخدام المتزامن لوحدة اكتشاف وثلاث وحدات إطلاق يسمح برماية 12 صاروخ على شكل رشقات موجهة ضد ستة أهداف مختلفة خلال زمن قدره 40 ثانية، ويبلغ الفاصل الزمني لرد الفعل بين أول اكتشاف والإطلاق 6 ثواني في الاشتباك العاجل و10 ثواني في الاشتباك العادي.


1. بلد المنشأ: فرنسا.
2. الاستخدام: صاروخ أرض/ جو منخفض الارتفاع، ذاتي الحركة.
3. الدول المستخدِمة: البحرين، تشيلي، فرنسا، ليبيا، باكستان، المملكة العربية السعودية، جنوب أفريقيا، دولة الإمارات العربية المتحدة، أسبانيا، ودول أخرى.



المواصفات العامة والفنية:

• الصاروخ: V5 "R 440 Missile"


• الطول: 2.89 م

• القطر: 0.15 م

•الاتساع والأجنحة منفردة: 0.54 م

•وزن المقذوف أثناء الإطلاق: 84 كجم

•القوة الدافعة: محرك صاروخي يعمل بالوقود الصلب
وزن الرأس الحربي 15 كجم

نوع الرأس الحربي R 440 :ذو مادة شديدة الانفجار، كثيرة الشظايا.

الفتيل: فتيل احتكاكي تقاربي

•السرعة القصوى: 930 م/ث

•اقصى ارتفاع: 5000-5500 م معتمداً على السرعة القصوى
أقل مدى مؤثر :15 م

•زمن التحميل : دقيقتان لتحميل 4 صواريخ ​



[IF-15C]

النظام الصاروخي أرض/ جو
Shahine

[URL="http://www.aeronautics.ru/shahine.jpg"][URL="http://www.aeronautics.ru/shahine.jpg"][URL="http://www.aeronautics.ru/shahine.jpg"][/URL][/URL][/URL]

بلغ هذا النظام مرحلة التجارب عام 1977، ومولته المملكة العربية السعودية، وكان من المقرر أن يلحق بالخدمة عام 1980. ويستند في تصميمه على Crotale وصنعه نفس الفريق الصناعي، ولكنه يختلف عنه في أمور هامة.
والنظام مركب على هيكل دبابة MX-30 وعربة الاكتشاف "التحديد" مزودة برادار مختلف من فئة "دوبلر"، يحدد الأهداف المتحركة، وهوائي عريض يعطي حزمة موجية بعرض 1.5 درجة "بالمقارنة مع كروتال 3.5 درجة".
وتحمل كل وحدة إطلاق ستة حاويات بدلاً من أربعة. أما الصاروخ نفسه فهو من نوع R-460 بمحرك أطول قليلاً يعطي سرعة نهائية أكبر تبلغ 2.5 ماخ، وبالتالي مدى أطول، ويشتمل كامل الجهاز أيضاً على عدد كبير من منصات إطلاق مقذوفات "جافيلو" ومدفع مزدوج MX-30 SA عيار 30 مم جميعها مرتبطة رقمياً بنفس الجهاز العامل في جميع الأحوال الجوية.
والصاروخ Shahine صاروخ أرض/ جو متميز ذو دفع ذاتي يعمل تحت كل الظروف المناخية، ويمكن حمله على عربة من طراز AMX - 30 - MBT وصمم هذا السلاح ليتوافق مع نظام السلاح Giat Industreis من طراز AMX - 30 SA.


1. بلد المنشأ: فرنسا.
2. الاستخدام: صاروخ أرض/ جو يعمل على ارتفاعات منخفضة، ذاتي الحركة.
3. الدول المستخدِمة: المملكة العربية السعودية، وتم دخوله، عام 1982.
المواصفات العامة والفنية

المواصفات العامة

الصاروخ R 460

• الطول: 3.12 م
• القطر: 0.156 م
• اتساع الأجنحة: 0.59 م
• وزن القاذف: 100 كجم
• القوة الدافعة: محرك الصاروخ يعمل بالوقود الصلب
• وزن الرأس المدمرة: 15 كجم
• سرعة الصاروخ: 2.8 ماخ
• أقصى ارتفاع مؤثر: 6800 م
• أقل ارتفاع مؤثر: 15 م
• نوع الرأس المدمرة: R 460 شديدة الانفجار، كثيرة الشظايا
• الفتيل: فتيل احتكاكي تقاربي
• عربة الإطلاق: هيكل طراز AMX - 30 ATTS ​



[IF-15C]

النظام الصاروخي أرض/ جو

Roland




تُظهر هذه ال منظومة SAM المتحركة المعدة للاستعمال في ميادين القتال كيف يستغرق صنع أجهزة التسليح الحديثة مدة أطول ونفقات أكثر مما قدر لها في الأساس.
وأجريت الدراسات الأولية شركة "نور أفاياسيون" الفرنسية بتسمية SABAI أي مقذوف أرض/ جو على ارتفاع منخفض، وشركة "بولكوف" الألمانية بتسميةB - 250 وذلك عام 1963.
وعهد إلى الشركتين بالتطوير المشترك عام 1964، وفيما بعد، عندما شكلتا Aerospatiale، وMBB مجموعة المصالح الاقتصادية "أورميسايل" لإدارة شؤون هذا المشروع وغيره من مشارع التسليح.

وفي يونيه 1968 دمر أول مقذوف بتوجيه كامل هدفاً طائراً CT – 20 في حقل تجارب LAND. وكان من المنتظر بلوغ مرحلة الاستخدام الأولية في يناير 1970 بعد تقييم مكثف من قِبّل القوات البرية عام 1969، ولكنها لم تدخل الخدمة حتى أوائل عام 1980.
ولم يعلن عن مجموع النفقات الفرنسية الألمانية، ولكن نفقات نقل التقنية إلى الولايات المتحدة الأمريكية قدرت بمبلغ 1080 مليون دولار عام 1975، إضافة إلى 265 مليون دولار بعد سنتين من ذلك.

وترجع تسمية Roland لاسم بطل شعبي ألماني. وهذا النظام تحمله عربة واحدة يمكنها مرافقة القوات المدرعة الحديثة، وكانت العربة الأساسية عبارة عن هيكل الدبابة الفرنسية AMX - 30 ما لبث أن لحقتها الألمانية ماردر CBZ، أما العربة الأمريكية فهيM - 109 R وكذلك الشاحنة ذات العجلات برليية 4×4 GBD. وجميع العربات السابقة تحمل مقذوفين في حاويات، تستخدم أيضاً كصناديق إطلاق.

قسم المقذوف الأساسي عام 1963 بين ألمانيا القسم الأمامي وفرنسا القسم الخلفي وهكذا صنعت شركةSNBE جهاز الدفع بحشوة معززة وسمي "روبيه" ويستعمل وقوداً مزدوج الأسس، تعطي قوة دافعة عالية وهكذا تبلغ سرعة المقذوف حوالي 1.6 ماخ في معظم عمليات الاعتراض مما يعتبر كافياً لمعظم الأهداف.

وقد زود المقذوف بزعانف صليبية الشكل أمامية وخلفية تفتح فجأة عندما يغادر المقذوف الحاوية، وتستخدم الزعانف الأمامية لإعادة التوازن الذي يفقد، وتعطي جميع حركات التحكم بواسطة حارقة "ايرسبسيال" النموذجية ذات شفرات في مجرى الغاز تعمل عبر فوهات المحرك، مما يحتاج إلى قوة أقل مما تحتاجه الأسطح الأيروديناميكية. ومن أحسن مميزات Roland رأسه الحربي الذي يحتوي على حشوة مقذوفة قاتلة حتى دائرة نصف قطـرهـا 6 أمتار ويفجره فتيل احتكاكي تقاربي من النوع اللاسلكي ـ الكهربائي صنع TRT.

والتسليح الأساسي للمنظومة هوRoland 1 وهو جهاز بصري للرؤية الواضحة. اعتمده الجيش الفرنسي، ويتألف من هيكل دبابة AMX - 30 تحمل جهاز رادار "دوبلر" من صنع "سيمنس"/ تومسون ـ CSF" ويستعمل للبحث والمراقبة حتى مدى 16 كم تقريباً.

وحيث أن العامل على الجهاز مدرب على كيفية التصرف لدى حدوث تشويش، فإنه يبلغ آمر العربة إذا شعر بتهديد معاد. فتوقف العربة، ويدار برجها باتجاه التهديد بالخطر، ويبدأ العامل بالتفتيش في هذا الاتجاه نزولاً وصعوداً بوساطة التلسكوب البصري المكبر Roland 1، وعندما يلتقط هدفاً ينتظر حتى يصل إلى مرمى نيرانه ثم يطلق بواسطة زر تحت قدمه بينما يظل على الاحتفاظ بخط تصويبه حتى يلتقط جهاز "السيطرة الآلية عن بعد على خط تسديد" ـ جهاز يعمل بالأشعة تحت الحمراء، استعمل لأول مرة على مقذوف هاربون ويصحح الانحراف على مقياس زوايا يعمل بالأشعة تحت الحمراء، ويرسل إشارات التصحيح عبر وصلة لاسلكية، تعمل على موجات سنتمترية. ويستمر العامل على تعقب الهدف حتى ينفجر الرأس الحربي.
​



[IF-15C]

تابع

إن شركة "ايرسبسيال" مسؤولة عن Roland 1 بينما شركة MBB مسؤولة عنRoland 2 الصالح لجميع الأحوال الجوية، والمحمول على عربة "ماردر" وهو مختلف من حيث أن قائد العربة يشرف بنفسه على عملية الاشتباك بكاملها، فهو يدرس جدول عرض المراقبـة، ويحـدد اتجاه الهدف المعادي، ويدير البرج، ويستعمل رادار تعقب نوع "دومينو 30" من صنع تومسون NSF للكشف عن الهدف والثبات عليه حتى تنفجر الرأس الحربي.

وقررت فرنسا شراء 10800 مقذوف لدعم 144 وحدة إطلاق من نوعRoland 1 و 702 من نوع Roland 2 في ميادين القتال.

بينما تشتري ألمانيا 12200 مقذوف لدعم 340 وحدة في الجيش، بينما اشترت القوات الجوية الألمانية 200 وحدة إطلاق Roland 2 لقواعدها الجوية.

وفي 9 يناير 1970 أعلن الجيش الأمريكي عن اختياره لصاروخRoland 2 بعد فوزه في مباراة "جهاز الدفاع الجوي القصير المدى" التي جرت لاستبدال المقذوف Chaparral.
وقد عهد إلى شركة "هيوز" بالمسؤولية عن كامل الجهاز وتقوم اليوم ببناء المهداف الكهربائي/ البصري والرادارين، وقسم التوجيه في المقذوف والصمامات، بينما تبني شريكتها "بوينج ايرسبايس" البرج وأذرع الإطلاق وزعانف المقذوف وقسم الدفع والرأس الحربي. وقد جرت عدة تغييرات أساسية وعديدة، فالجهاز الصاروخي بكامله، مثلاً كمجموعة واحدة يمكن نقلها إلى هيكل آخر في حال توقف الأول عن العمل.

كما أن رادار التعقب أقوى كثيراً من نظيره الأوروبي، ومجهز بمعدات أقوى ضد التدابير الإلكترونية المضادة المعادية. ولكن حجم مشاكل نقل التقنية، بالإضافة إلى المعارضة الأمريكية "لمعدات الدفاع الغربية"دعا إلى القيام بمجهود جبار/ لتخفيض التغيرات إلى أدنى حد ممكن وحل المشاكل، وقد أوضح الجنرال "فرايك راجانو" من الجيش الأمريكي بأن أعمال المطابقة المنجزة وصلت إلى حد استعمال تيار كهربائي بتردد 50 هيرتز.



المواصفات العامة والفنية:




• المقذوف


النوع Roland 2. Roland 3

الطول 2.4 م



القطر 0.16 م



اتساع الأجنحة 0.5 م



الوزن:



Roland 2 66.5 kg

Roland 3 750 kg


القوة الدافعة محرك صاروخي يعمل بالوقود السائل
التوجيه أجهزة تحكم وقيادة

• الرأس المدمرة:

الوزن Roland 2 6.5 كجم، شديدة الانفجار ذات عبوة مجوفة بالشظايا والفتيل احتكاكي

الوزن Roland 3 9.2 كجم، شديد الانفجار ذات عبوة مجوفة بالشظايا والفتيل احتكاكي


السرعة القصوى:

Roland 2 500 m/s

Roland 3 570 m/s

أقصى مدى مؤثر:

Roland 2 6300 m

Roland 3 8000 m



أقل مدى مؤثر

Roland 2 , Roland 3 500 m


أقصى ارتفاع مؤثر:

Roland 2 5500 m

Roland 3 6000m

أقل مدى مؤثر:



Roland 2 ,Roland 3 10 m

زمن التحميل 6 ثواني

• المواصفات الفنية للعربة: Marder/ Chassis

الطاقم 3 أفراد

الوزن القتالي 32500 كجم

القدرة النوعية 18.5 حصان/ طن

ضغط العربة على الأرض 0.93 كجم/ سم2

طول العربة 6.915 م

عرض العربة 3.24 م

ارتفاع العربة 2.92 م

ارتفاع بطن العربة عن الأرض 0.44 م

طول الجزء من الجنزير الملامس للأرض 3.9 م

أقصى سرعة على الطرق 70 كم/ ساعة

السعة الكلية لخزانات الوقود 652 لتر

أقصى مدى على الأرض 520 كم

اجتياز مانع مائي بالتجهيزات بعمق لا يزيد عن 1.5 م

صعود مرتفع زاوية ميله 60%

اجتياز حاجز رأسي ارتفاعه 1.15 م

عبور خندق عرضه 2.5 م

النظام الكهربائي 24 فولتاً
قوة النيران:

• التسليح: رشاش رئيسي مضاد للطائرات: 1X Trin Rail Roland Launcher Typically

• الذخيرة: 12 صاروخ رولاند.
​



[IF-15C]

النظام الصاروخي أرض/ جو
SA -6 Gainful

[URL="http://img127.imageshack.us/img127/7220/pic2205pa6.jpg"][URL="http://img127.imageshack.us/img127/7220/pic2205pa6.jpg"][URL="http://img127.imageshack.us/img127/7220/pic2205pa6.jpg"][/URL][/URL][/URL]

بدأ هذا النظام عام 1959، وشوهد لأول مرة في نوفمبر 1967 في مناسبات عديدة ومنذ ذلك الحين، أسيء تفسير هذا النظام من قِبل المراقبين الغربيين، حيث ذكروا قنوات الدخول للنفاث التضاغطي على أنها بروزات انسيابية الشكل. ويعرف في روسيا باسم UBA.
وفجأة بدأت طائرات القتال الإسرائيلية في حرب 1973 في التساقط واكتسب SA-6 شهرة فورية بقدرته على تدمير هدفه مهما حاول التخلص بالمناورة أو باستخدام وسائل التشويش الإلكترونية.
والنظام متحرك بكامله، ويمكن نقله جواً، وله إمكانيات برمائية حيث يحمل على هيكل معدل من نوع BT – 76 وتشمل كل وحدة إطلاق ثلاث عربات، كل منها تحمل قاذفاً ثلاثياً، وعربة شاحنة، ثم عربة رادار نوع ستريت فلاش.
ولكل جيش سوفيتي بري خمس من هذه السرايا، حيث تنتشر ثلاث على مسافة 5 كم وراء الخط الأول، وتقوم الاثنتان الأخريان بتغطية الثغرات على مسافة 10 كم أخرى إلى الخلف.



1. بلد المنشأ: الاتحاد السوفيتي "سابقاً".
2. الاستخدام: صاروخ أرض/ جو يعمل على ارتفاع منخفض إلى متوسط، ذاتي الحركة مجنزر. تم دخوله الخدمة بشكل مبدئي في عام 1965 وتم استخدامه بشكل كامل في عام 1970.
3. الدول المستخدمة: تم دخوله في استخدام العديد من الدول الآتية: الجزائر، أنجولا، بلغاريا، كوبا، جمهورية كازاخستان، المجر، صرب البوسنة، الهرسك، الهند، العراق، ليبيا، بولندا، رومانيا، روسيا، سلوفاكيا، سورية، تانزانيا، أوكرانيا، فيتنام، اليمن، يوغسلافيا "سابقاً".

واستخدم هذا الصاروخ الذي سمي من قبل مصر، وسورية باسم كوادرات في حرب 1973، واستخدم من قبل القوات الليبية عام 1986 ضد الولايات المتحدة الأمريكية، وفي عام 1986/1987 ضد الطائرات الفرنسية في تشاد، وفي أنجولا ضد طائرات جنوب أفريقيا، وفي العراق خلال عمليات عاصفة الصحراء، وفي حرب البوسنة ضد طائرات حلف الناتو.
المواصفات العامة والفنية:

1. المواصفات العامة:

• الصاروخ SA - 6 Missile:


الطول 8.5م

القطر 0.335م

اتساع الأجنحة 1.523 م

الوزن عند الإطلاق 599 كجم

القوة الدافعة محرك صاروخي/ محرك مزود بمضخة نفاثة ومحرك مساعد

التوجيه رادار أرضي شبة فعال

السرعة القصوى 2.8 ماخ

أقصى مدى مؤثر 24000 م

أقل مدى مؤثر 4000 م

أقصى ارتفاع مؤثر 14000 م

أقل ارتفاع مؤثر
100م بالصيغة الرادارية
25 م بالصيغة المرئية

زمن التحميل 10 دقائق

• الرأس المدمرة

النوع مادة شديدة الانفجار ذات شظايا
الوزن 56 كجم

الفتيل فتيل احتكاكي تقاربي


• عربة الإطلاق

الطاقم 3 أفراد

الوزن القتالي 14000 كجم

القدرة النوعية 17.14 حصاناً/ طناً

ضغط العربة على الأرض 0.48 كجم/ سم2

الطول الكلي بالمقذوف 7.389 م

طول الهيكل 6.79 م

العرض 3.18 م

الارتفاع بالصواريخ 3.45 م

الارتفاع حتى سطح الهيكل 1.8 م

ارتفاع بطن العربة عن الأرض 0.4 م

العرض بين عَجَل الجنزير 2.67 م

عرض الجنزير 0.360 م

طول الجزء من الجنزير الملامس الأرض 3.8 م

السرعة القصوى للعربة 44 كم/ ساعة

السعة الكلية لخزانات الوقود 250 لتر

أقصى مدى على الطرق 260 كم

معدل الاستهلاك 0.96 لتر/ كم

اجتياز مانع مائي بعمق لا يزيد ارتفاعه عن 1.1م

صعود مرتفع زاوية ميله 60%

السير على ميل جانبي زاويته 30%

اجتياز حاجز رأسي ارتفاعه متر واحد

عبور خندق عرضه 2.5 م

• قوة النيران

• التسليح: 3 صواريخ سام 6.


• خفة الحركة والمناورة

• المحرك: موديل V - 6 R، ذو 6 سلندر، يبرد بالماء ويعمل بالديزل، قوّتة 240 حصاناً، مع سرعة 1800 دورة، في الدقيقة.

• أجهزة نقل الحركة: يدويه ذات خمس سرعات أمامية، وسرعة واحدة خلفية.

• جهاز القيادة: جهاز تغيير السرعات ومكابح "فرامل".

• أجهزة التعليق: قضيب التوائي "أعمدة عصر".
• النظام الكهربائي: 24 فولتاً.

• البطاريات: بطاريتان جهد كل منهما 12 فولتاً.
4. القدرة على البقاء:
• التدريع: 9.4 مم.

• التحكم بالإطلاق: تدفق متواصل غير منقطع ويتم بواسطة رادار في عربة منفصلة

------------------


منقول بتصرف من موقع دي في دي العرب فالف شكر لهم​



[ابن المغرب البار]

موضوع ممتاز من عضو متميز...
نتمنى ان لا ينتهي الموضوع عند هدا الحد..



[IF-15C]

مكمل وتابع للموضوع :​

تلعب وسائل الدفاع الجوى الأرضيهالصاروخيه , المدفعيه دورا مهما فى المعركه الحديثه . و يلاحظ أن مهمات وسائلالدفاع الجوى تتسع يوم بعد يوم , اذ يعتمد عليها فى زماننا لصد الصواريخ الباليستيه , و صواريخ كروز سواء أكانت تطلق من البر أو البحر أم الجو . أضافه بالطبع صدالطائرات و المحروحيات و كل الوسائل الطائره المعاديه , و أضاف الروسى , و هممبدعون فى صناعه أنظمه الدفاع الجوى , مهمتين اضافتين و هما : ضرب السفن و الأهدافالبريه ذات القيمه العاليه.​

و عاده يتم تقسيم نظم الدفاع الجوى الى أربعه أقسام لمداها العملياتى كالاتى : ​

- نظم قصيره المدى جدا Very short range Air defense systems ( Vshorads ) و يتراوح مداها حتى 5 كلم و و تشمل نظم المدفعيه التقليديه المضاده للطائرات و نظم الدفاع الجوى المحموله على الكتف

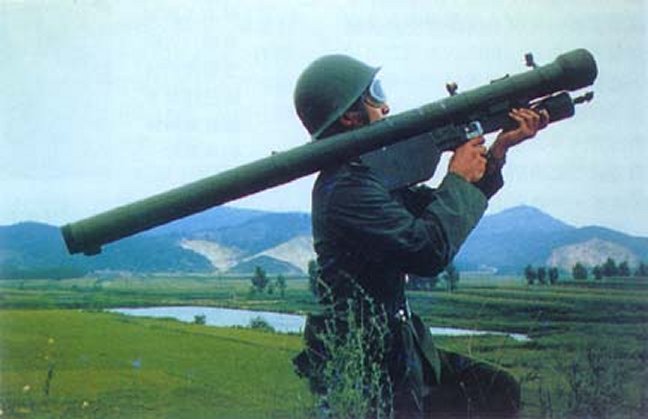

Man portable Air defense systems ( Manpads ) مثل نظام الصواريخ " ستينجر " و " ميسترال " " ستريلا " و مازالت تلك النظم تلعب دورا هاما فى الدفاع الجوى . ​

- نظم الدفاع الجوى قصيره المدى Short range Air defense systems ( Shorads) و يتراوح مداها بين 5 كلم و حى 12 كلم , و هو مدى الطائرات التى تقوم بمهام الهجوم جو – سطح ضد أهداف محدده و تحاول أن تحقق أكبر نجاح و ذلك بالاضافه الى استخدامه الصواريخ التى تطلق من بعد , لذلك فأن هذا النوع من الدفاعات الجويه يستخدم بصفه رئيسيه لتوفير الدفاع عن الوحدات الهجوميه أو الاهداف ذات القيمه العاليه , وتعتمد نظم الدفاع الجوى لهذا النوع على الصواريخ سطح – جو مثل النظام " رولاند " و " كروتال "و"اداتس"​

- نظم الدفاع الجوى متوسطه المدى , ويتراوح مداها بين 10 – 75 كلم , و تستخدم تلك النظم لتوفير الوقايه لمختلف المناطق , حيث تعترض التهديدات مثل الطائرات و الأسلحه التى تطلق من بعد و الصواريخ الجواله و الأهداف الأخرى على مسافات أكبر , ويمثل النظام " هوك " و النظام المستقبلى SAMP-T الأنواع التقليديه للدفاع الجوى المتوسط المدى , كما أن النظام باتريوت يغطى هذا المدى و لكن عمليا يزيد مداه عن 75 كلم .
- نظم الدفاع الجوى طويله المدى , و هى النظم التى تزيد مداها عن 75 كلم و تمثل تلك نظم الدفاع الجوى الاستراتيجى , و من الممكن فى المستقبل أن يزيد مدى تلك النظم ليشمل المديات العابره للقارات و يصل الى الفضاء , و يمثل النظام الأمريكى القديم Nike و Bloodhound و النظام المستقبلى للدفاع الجوى عن مسرح العمليات الذى يطلق عليه اختصارا اسم THAAD هذا النوع من الدفاعات الجويه .​

يوجد نوعان من أنوع الهجوم التى تستخدمه أسلحه الجو المعاديه :​

- الهجوم عن بعد : نتيجه لتطور وسائل الدفاع الحوى المختلفه سيلجأ الخصم الى استخدام اسلوب الهجوم من مسافات بعيده يصعب معها كشفه سواء بالوسائل البصريه أو بأستخدام الموجات الكهرومغناطيسيه أو على الأقل من مسافات تكون بعيده عن كدى نيران وسائل الدفاع الجوى​

- الهجوم المركز : من المتوقع أن يستخدم العدو اسلوب الهجوم المركز , و لتحقيق ذلك سيكون استخدام الأسلحه المنخفضه التكاليف ووسائل الخداع اتجاها مفضلا كوسيله لاغراق – أجهاض وسائل الدفاع الجوى و و من المتوقع أن يزداد استخدام الاجراءات المضاده لنظم الكشف و التتبع المختلفه كما ستتطور تقنياتها و أساليب أستخدامها . ​

و مما سبق يتضح أن حمايه الأهداف العسكريه عاليه القيمه سواء من الناحيه الاقتصاديه أو العسكريه مثل التشكيلات المدرعه و الميكانيكيه اثناء الحركه يتطلب قدره عاليه هلى الرد السريع ضد جميع أنواع الهجوم تحت جميع الظروف الجويه و على مدار الساعه و و يمكن القول أن معظم نظم الدفاع الجوى خفبفه الحركه الموجوده حاليا قد تم تصميمها اساسا لمواجهه طائرات الهجوم الأرضى جو – أرض , لذلك فمن المنطقى و المقبول أن يتم تطوير جيل جديد من نظم الدفاع الجوى يتمتع بدرجه عاليه من الخفه و قدره عاليه على الرد السريع لمواجهه الهجمات الجويه الكثيفه فى ميدان القتال .​

و تنحصر المهمه الأساسيه لعنصار الدفاع الجوى فى منع الطيران المعادى أو بصفه عامه منع التهديدات الجويه من اخداث تدمير للقوات الصديقه و أسلحتها , و من المنطقى عند أختيار افضل الأدوات للقيام بتلك المهمه أن يتم الجمع بين المطالب الفنيه و العماليتيه باقل تكلفه , كما يجب ملاحظه انه من الصعب أن يوجد نظام دفاع جوى واحد يمكنه القيام بتلك المهمه على جميع الارتفاعات و مديات التهديدات الجويه . ​

توجد نظم كثيره للدفاع الجوى ذو المدى القصير جدا Vshorads و مثل تلك النظام عاده ما تكون بسيطه نسبيا و سهله التشغيل و لا تحتاج الى فتره تدريب طويله , و تشمل تلك النظم أما نظام صواريخ سطح – جو التى تطلق من الجو مثل النظام الصاروخى الامريكى " ستينجر " و النظام الصاروخى الروسى " ستريلا " أو مدافع الاليه الصغيره الى المتوسطه العيار سواء تلك المجروره أو المحمله على مركبات او عربات مدرعه , بالرغم من أنه لا يستسطيع أحد أن ينكر أهميه نظم الدفاع الجوى ذات المدى القصير جدا الا أن تلك النظم لا يمكنها منع التهديدات الجويه المعاديه من مهاجمه القوات الصديقه و احداث لها تدمير لها .​

قد ينظر البعض الى الهدف الجوى و خصوصا الطائره على أنه هدف سهل التدمير و غير منيع و ذلك لأنه يعتمد على الوسط المحيط به . و قد يكون ذلك صحيحا الى حد ما , و مع ذلك فان التصميم الجيد للهدف الجوى يمكن أن يقلل المساحه الحساسه المعرضه للاصابه الى اقل حد ممكن , و يقصد بالمساحه الحساسه المعرضه لاصابه الطاقم أو تلك الاجزاء من الهدف التى عند تدميرها فان التهتديد الجويه لا يمكنه استكمال مهمته أو تقل فاعليته بدرجه كبيره .​

لا تزال الأسلحه الشبحيه التى لا تستطيع الرادارات رؤيتها و تحديدمواقعها , العدو الأكبر لأنظمه الدفاع الجوى بكل فروعها , غير أن " الشبحيه " لاتبدو هما عند الروس و الأروبيين , و يبدو أن عند الدول المتقدمه حلولا عمليهللطائرات الشبحيه , سواء أكانت على المستوى شبكات الرادار أم على كستوى مراقبه تقومبها دوريات جويه . هذه الحلول لم تصل بعد الى الدول الناميه.​

و من هنا يمكننا التعرف على بعض أنظمه الدفاع الجوى : ​

النظام الصاروخى القصير المدى جدا ( Vshorads ) SA-7 Ayn el saqr :​

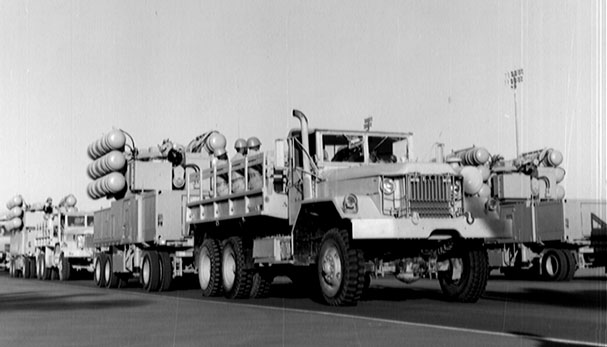

[URL="http://www.fas.org/man/dod-101/sys/missile/row/ayn-as-saqr_airdef7.jpg"][/URL]​

نظام مصرى مشابة وتطوير لنظام ال SA-7 وهو نظام قصير المدى محمول على الكتف او مدمج على وحدات مدرعة نظام صاروخى مضاد للطائرات خفيف الوزن قصير المدى موجه سلبيا بالاشعة تحت الحمراء ، ويستخدم النظام عين صقر فى التصدي للهجمات الجوية المعادية على الارتفاعات المنخفضة. ويتميز هذا النظام بسهولة الاستخدام ومرونة الحركة ويمكن استخدام النظام عين صقر بشكل منفرد بواسطة فرد واحد أو بدمجه ضمن منظومة متكاملة للدفاع الجوى يمكن تحميل هذا النظام على جميع أنواع عربات القتال الخفيفة أو المدرعة كما يمكن تزويده بجهاز تعارف وجهاز رؤية ليلية 0 ويتكون النظام عين صقر من الصاروخ والقاذف ومجموعة الإطلاق. ولتأمين صلاحية جميع مكونات النظام ورفع درجة اعتماديته، يتم استخدام جهاز الاختبار الميداني المتنقل لإجراء الاختبارات الدورية فى الميدان على جميع المكونات وقد اعترف الروس بأن هذا النظام تفوق على المنظومة الروسية SA-7 ​

وهذا نظام الـ SA-7 الروسي :​

[URL="http://www.armyrecognition.com/Russe/Armes/SA-7_Grail/Sa-7_Grail_Strela_Missile_Russia_06.jpg"][/URL]​

النظام الصاروخى القصير المدى: Shorads -ADATS :​

[URL="http://www.armyrecognition.com/moyen_orient/Emirats_arabe/IDEX_2003_Pictures_Gallery/IDEX_2007/images/IDEX_2007_Dynamic_Demonstration_003.jpg"][/URL]​

يعتمد تطبيق النظريه الحاليه للهجوم الاستراتيجى على اسلوب الهجوم المنسق بين اسلحه متعدده , فيشكل قوه مترابطه على درجه كبيره من التعقيد و التطور , قد تشمل الطائرات المقاتله و الصواريخ الموجهه ( كروز ) و المروحيات و الدبابات بالاضافه الى طائرات الاستطلاع و الطئرات التى تقوم بالاجراءات الالكترونيه المضاده , و ينتج الأثر المدر لمثل هذا الهجوم عن خليط قتاك من الاجراءات المضاده و الهجوم الساحق المركز فى زمن قصير , فيقود الى اكتساح السلحه الدفاعيه و الحاق الخزيمه بها . ​

يمتاز النظام ADATS بالمرونه التامه حيث يمكن أن يتحرك بسهوله مع القوات المدرعه أو الميكانيكيه فى الميدان , و أن يقدم و أن يقدم لها الدعم المباشر فمجموعه أجهزه استشعار مستقله ذاتيا و متكامله تماما للنظام تهيئ قدره تلقائيه على الكشف الأهداف و التعرف على هويتها و الاشتباك معها , كما أن الشبكه المتقدمه للقياده و التحكم و الاتصال و هو جزء عضوى من وحدات ADATS .​

[URL="http://img243.imageshack.us/img243/575/vodnikphoenixsamsystem0fr5.jpg"][/URL]​

نظام ADATS مصمم بحيث يمكن أدماجه بسهوله مع منصات حامله أخرى و وقد أمكن ادماج النظام و تصنيعه و تركيبه بنجاح على هيكل الدبابات من طراز Bradly M-113 و M-3 , وهناك طراز من النظام متاح للتركيب فوق مخبأ , و يستخدم فى مواقع ثابته لتعزيز حمايه المواقع الحرجه و يمكن نقل هذا المبخأ جوا أو برا أو بحرا . ​

و يمتاز النظام بقدرته على تتبع الأهداف بعيده المدى و على تحديد هويه الأهداف الجويه و الأرضيه على السواء , اما الكترونيا أو بصريا , و يتم ذلك بفضل مزيج من الوحدات التى تشمل وحده أماميه للتعقب بالأشعه تحت الحمراء ووحده تلفزيونيه عاليه الدقه ورادارا نبضيا باحث . ​

يوجد نظام التعقب الكهروضوئى السلبى تماما يحصن نظام ADATS ضد التشويش الالكترونى و صواريخ العدو المضاده للاشعاع , و كذلك لا يكون لدى الأهداف المعاديه أى أشاره عن أطلاق وشيك للصاروخ و لا يمكنها أن تقوم بمناورات دفاعيه , يمكن الاشتباك مع الأهداف على مستوى الصفر و السرعات الصفريه . ​

يعمل النظام ADATS بشعاع ليزر مزود بشفيره رقميه و محصن ضد الاجراءات المضاده , و يؤمن التوجيه الدقيق لثمانيه صواريخ مزوده بصمامين لا يصدر عنهما الدخان . ​

كل وحده من وحدات ADATS مجهزه بنظام تلقائى للقياده و التحكم و الاتصال يسمح بأدماج ما يصل الى ست وحدات أطلاق فى شبكه دفاع جوى متحركه و مكتفيه ذاتيا , و يمكن تبادل معلومات القياده و التحكم و بيانات مراقبه المجال الجوى و معلومات الهدف فورا على مسافات تصل الى 20 كلم و تؤمن هذه الشبكه التوزع الامثل للاسلحه ضد التهديدات ذات الأولويه . ​

<A href="http://www.army-technology.com/projects/adats/images/adats9.jpg" target=_blank>​



[IF-15C]

مواصفات رادار النظام :

- المدى : 25 كلم ( المدى الامثل للدفاع الجوى على الارتفاعات المنخفضه ) .
- معالجه كامله التجانس برادار دوبلر نبضى يعمل على حزمه الترددات أكس .
- دوائر كهربائيه للاستدلال التلقائى على العموديات .
- مسح رادارى فى الطريقه العاديه بمعدل 57 دوره فى الدقيقه .
- مجموعه دوائر ذات معدل ثابت للانذار الكاذب و المبين الرقمى للأهداف المتحركه .
- تشغيل تقلئى لجهاز التعقب و قدره تلقائيه على معرفه الصديق من العدو و خاصيه التسديد الانتقائى للهويه .

مواصفات الصاروخ ADATS :

- المدى : 10 كلم ضد الاهداف الجويه و الأرضيه .
- الدفع : أولى معزز بدون دخان ثم انسيابى .
- السرعه : أكثر من 3 ماخ .
- التوجيه : بشعاع الليزر مزود بشفره رقميه لتأمين الدقه و الحصانه ضد اجراءات التشويش .
- الرأس الحربى : يشكل 24 % من أجمال الصاروخ .



و يمكن لصواريخ النظام ADATS أن تشتبك بفاعليه مع جميع انواع التهديدات المعروفه على الارتفاعت المنخفضه بما فى ذلك العموديات الهجوميه التى تكون على مسافات بعيده و على علو ارتفاعات منخفضه جدا .
كما ان قدره التعقب السلبى فى النظام و استخدامه لصاروه لا يصدر عنه دخان يزيد الى أقصى حد من فاعليه هذا النظام , اذ انها تفوت الفرصه على مصادر التهديدات فى مجابهه اشارات التعقب أو أطلاق الصاروخ , بالاضافه الى أن ارتفاع سرعه الصاروخ و سرعه رد فعل الوحده يسمح لها بالتفوق على المقاتلات و قاذفات القنابل و العموديات الهجوميه .
و الصاروخ المستخدم فى النظام ذو راس متفجره صمم خصيصا للظام و له أجهزه استقبال تعمل بالليزر , صممان مزدوجان , و هو لا يصدر دخانا و له قدره فائقه على المناوره و يمتاز بالدقه ولا يمكن كشفه , كما أن الوحده مزوده بجهاز مستقل ذاتيا لاطلاق الصواريخ , سهل الدوران و له القدره فائقه على التخفى و الابقاء .

مواصفات رادار النظام :

- المدى : 25 كلم ( المدى الامثل للدفاع الجوى على الارتفاعات المنخفضه ) .
- معالجه كامله التجانس برادار دوبلر نبضى يعمل على حزمه الترددات أكس .
- دوائر كهربائيه للاستدلال التلقائى على العموديات .
- مسح رادارى فى الطريقه العاديه بمعدل 57 دوره فى الدقيقه .
- مجموعه دوائر ذات معدل ثابت للانذار الكاذب و المبين الرقمى للأهداف المتحركه .
- تشغيل تقلئى لجهاز التعقب و قدره تلقائيه على معرفه الصديق من العدو و خاصيه التسديد الانتقائى للهويه .


مواصفات الصاروخ ADATS :

- المدى : 10 كلم ضد الاهداف الجويه و الأرضيه .
- الدفع : أولى معزز بدون دخان ثم انسيابى .
- السرعه : أكثر من 3 ماخ .
- التوجيه : بشعاع الليزر مزود بشفره رقميه لتأمين الدقه و الحصانه ضد اجراءات التشويش .
- الرأس الحربى : يشكل 24 % من أجمال الصاروخ .


النظام الصاروخى المتوسط المدى ( Medium range ) SA-17 Grizzly :

تعتبر هذه المنضومة حديثة جدا دخلت الخدمة في الجيش الروسي في عام 1998 وهي نسخة مطورة
منSA-11-وهي معدة لحمل نوعين من صواريخ--

الصاروخ الاول نوع9M38M1 وهذي صورته

وصاروخ الثاني هو 9M317 وهو صاروخ يمكن تركيبه في المدمرات وهذا النوع تستعمله البحرية الهندية ايضا

هومزود برادار نوع9S18M1 هذا الرادار يمكنه تسيير اربعة صواريخ في وقت واحد

مدى الصواريخ يصل حتى 50 كلم-والرتفاع-25 كلم
اما سرعته تصل الى 4 Mach وصواريخ مزودة بمحركbooster يعمل بالوقود الصلب مما
يعطيه قوة كبيرة عند الانطلاق الوزن الكلي لصاروخ عند الاطلاق هو720 كلغم

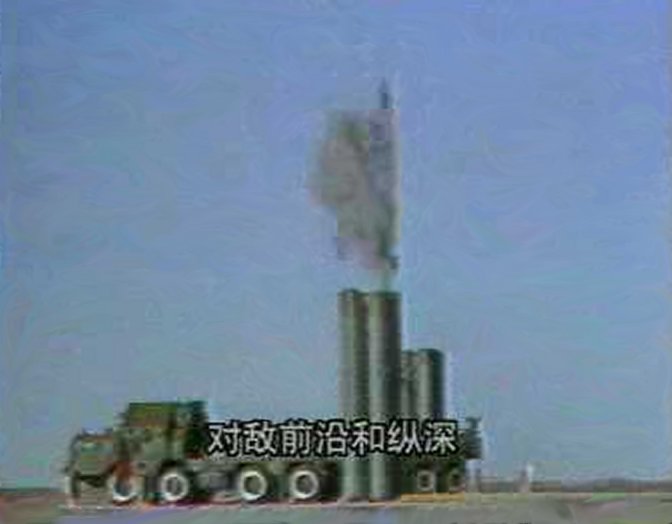

النظام الصاروخى البعيد المدى ( Long range ) SA-10 – S-300 :

المقدمه :

النسخة التصديرية

فى خلال قتره التخطيط لتوفير نظام صاروخى طويل المدى اثناء فتره الستينيات قرر السوفييت تطوير

ثلاث نظم هى النظام س – 300 بى الماظ S-300P Almaz الذى يستخدم مع المركبات ذات العجلات

ليعمل مع قوات الدفاع الجوى , و النظام س – 300 اف التير S-300F Altair ليعمل مع القوات البحريه ,

و النظام نيل 20 , اطلق عليه فيما بعد Antey S-300V الذى يستخدم المركبات المجنزره ليعمل مع

القوات البريه , و نصت المطالب فى ذلك الوقت على ان يحقق النظام S-300V فقط قدره مضاده

للصواريخ الباليستيه التكتيكيه .


س – 300 اف التير ( النسخه البحريه ) :

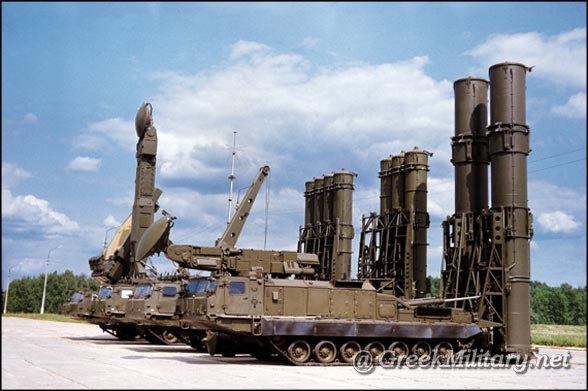

س – 300 انتى :

و فى عام 1978 تم بدء فى تسليم س – 300 بى تى الماظ S-300PT Almaz المعروف لدى الغرب

باسم SA-10A , و هو نظام مجرور محمل على مقطوره تم تصميمه على أساس استخدام الصاروخ

طراز 5V55

الذى يطلق رأسيا و تنتجه شركه فاكل و له مدى يصل الى 48 كلم , و تم استبدال هذا الصاروخ فيما بعد

بالصاروخ طراز 5V55R الذى يصل مداه 75 كلم و فى عام 1982 دخل النظام ذاتى الحركه S-300PS

المعروف لدى الغرب باسم SA-10B الخدمه .

و بعد حرب تحرير الكويت فى عام 1991 تم اختيار النظام S-300P كنظام مضاد للصواريخ الباليستيه

التكتيكيه , ثم بعد ذلك تم رفع كفايته , و يدعى الروس ان هذا النظام حاليا يتفوق على النظام الامريكى

باتريوت و يتم اطلاق اسم S-300PMU على الجيل الاول من النظام S-300P الذى يتم تصديره , كما اطلق اسمS-300PMU1 على الجيل الاول الذى يتم تصديره بعد ذلك فى عام 1993 من الطراز
S-300PM الذى يعرف لدى الغرب باسم SA-10C و تم خلال معرف ايدكس لعام 1993الذى عقد فى دوله الامارات العربيه المتحده اجراء بيان عملى ناجح عليه و تم فيما بعد توقيع عقد قيمته 437 مليون دولار فى يناير 1997 مع اليونان و قبرص و من المعتقد على نطاق واسع ان الجيش الامريكى قد استلم

نظاما واحداطراز S-300PM

على الاقل فى اواخر 1994 , و فى عام 1997 اصبح توريد النظام S-300P تحت مسؤؤليه توريد هذا

النظام للجيش الروسى , و يتوفر النظام S-300PMU-1 فى صورتين الاولى و هى النظام ذاتى الحركه ,

أما الصوره الثانيه فهى الارخص و هو نظام مجرور , و يختلف الجيل الثانى لهذا النظام اساسا فى

استخدامه للصاروخ طراز 48N6 الذى تنتجه شركه فاكل و هو نفس طراز الصاروخ 48N6E الذى

يصل مداه الى 150 كم .


تشغيل النظام :


و يتكون اللواء الروسى للنظام S-300P من ثلاث بطاريات و نظام قياده و السيطره طراز 83M6E و

يستخدم رادارا ثلاثى الابعاد طويل المدى طراز 64N6E يمكنه تتبع حتى 100 هدف على مسافه 300

كلم , كما يمكن توصيل اللواء برادار المراقبه طراز 36D6 , و تتكون البطاريه النمطيه من رادار لأضاءه الهدف المعادى و التوجيه طراز 30N6E , و المركبه المسيطره على النيران , 8 قواذف تعمل

كحامل ووسيله نقل و قاذف لعدد اربع صواريخ ( لكل قاذف ) و يمكن للنظام ان يشتبك مع سته أهداف

جويه أو ثلاثه أهداف باليستيه فى نفس الوقت , كما يمكنه اطلاق 12 صاروخا فى خلال خمس ثوان , و

عند مقارنه النظام S-300PMU-1 مع النظام باتريوت فان الروس يدعون ان النظام الاول اسرع من

حيث امكانيه نشره و أكثر فاعليه نتيجه لرأسه الحربيه التى تزن 143 كلج . كما انه يمكنه اعتراض

الاهداف التى تطير على ارتفاع اكثر انخفاضا .

الرادار الروسى : 3N6E



و بدأت اختبارات أحدث نسخه للتصدير و هى النسخه S-300PMU-2 Favorit و التى تعرف لدى ا

الغرب باسم SA-10E فى عام 1993 , و فى هذه النسخه يتم استخدام الرادار ثلاثى الابعاد طراز Lira96L6E

و استخدام الصاروخ المطور طراز 48N6E2 الذى له رأس حربيه وصمام تفجير و قأئد ألى جديد كما انه

له مدى يصل الى 200 كلم , و فى معرض الدفاع Defendory 98 قامت شركه فاكل الروسيه بعرض


نسختين اصغر كثيرا من النسخ السابقه التى تم تطويرهما للاستخدام مع النسختين PMU-2 و PMU-3

مم سيتيح حمل 16 صاروخا مع كل قاذف ( بدلا من اربعه ) , و يتميز الصاروخ الجديد طراز 9M96

بأن له فتحات نفث جانبيه تعمل على زياده قدرته على المناوره فى الارتفاعات العاليه و ذلك بالاضافه الى

استخدامه لرأس حربيه جديده يتم توجيه شظاياها نحو الهدف .


رسم تخيلى للصاروخ و هو على وشك الاشتباك مع الهدف :



الرادار الروسى ليرا :




النظام س- 300 بى ام يو 2 :

و تستخدم النسخه التصديريه للصاروخ طراز 9M96E التوجيه الايجابى باستخدام الرادار و لها مدى

مائل يصل الى 40 كلم , بينما النسخه الاكبر طراز 9M96E2 الى 120 كلم , و تستخدم اما التوجيه

الايجابى بالرادار , و أفادت بعض التقارير ان النسخه الجديده التى يطلق عليها اسم Almaz S-400 Zenit

ما هى الا نسخه من النظام S-300PMU-2 الذى يستخدم عائله الصاروخ طراز 9M96 و لكن هذا الا

ينفى ان هناك نظاما جيدا يتم تطويره و يصل مداه الى 400 كلم .


​



[IF-15C]

النظام س – 400 :

و يعتبر مركو القياده طراز 9S457M هو عصب اللواء الروسى لنظام الدفاع الجوى S-300V و يستطيع هذا المركز توجيه 48 صاروخا فى اشتباك متزامن على 24 هدفا معاديا من ضمن 200 هدف معاد يتم اكتشافهم و 70 هدفا يتم تتبعهم , و يتلقى ملاكز قياده بيانات الاهداف من رادار المراقبه الثلاثى الابعاد ذات المصفوفه متوافقه الطور طراز 9S15NT الذى يمكنه كشف الطائرات على مدى 320 كلم و يقوم هذا الرادار بتغطيه مجال جوى حتى 55 درجه فى الاتجاه الرأسى و 360 فى الاتجاه الافقى فى فتره تتراوح بين 6 الى 9 ثوانى .


يتم مسانده تلك الوحده برادار ثلاثى الابعاد طراز 9S19ME للمسح فى قطاع اقل و له مدى يصل الى 175كلم و يتحرك الشعاع الردارى لهذا الرادار خلال 75 درجه فى الاتجاه الرأسى و 60 درجه فى الاتجاه الافقى , مما يتيح له مسح كل هدف مروه واحده كل ثانيه , و يمكن لهذا الرادار تتبع 20 هدف و التعرف على 3 اجهزه اعاقه الكترونيه معاديه , و يمكن لمركز القياده ان يسيطر حتى على أربع بطاريات تتمركز على حتى 10 كلم من المركز .


النسخه البحريه س – 300 التير :


و تستخدم القوات البحريه الروسيه النسخه Altir S-300F المعروفه الغرب باسم SA-N-6 و لدى القوات

البحريه الروسيه باسم 3M41 و اسم التصدير هو Rif و هى نسخه من النظام S-300P التى تستخدم

الصاروخ طراز 5V55 , و تم تطوير النسخه S-300FM التى تستخدم النسخه المطوره طويله المدى .

طراز 48N6 و يتم استخدام النسختين S-300F/FM على الطرادات الروسيه و يمكن لكل طراد ان يحمل حتى 12 قاذفا مع كل قاذف 8 صواريخ طلق رأسيا .

أحد الأسلحة الحديثة نسبياً في الجيوش المتقدمة ، ونشأ بعد استخدام الطائرات والصواريخ في الحروب بدءاً من الحرب العالمية الأولى ، وتكمن مسئوليته الأساسية في الدفاع عن الأهداف الأرضية والبحرية والجوية كذلك ضد خطر الطائرات والصواريخ ، التي تشكل خطراً داهماً :busted_r:على الأهداف الحيوية والاستراتيجية في العمق إن لم تعترض ، وبذلك تصبح تلك الأهداف فريسة سهلة بالنسبة للطائرات المقاتلة وخاصة الطائرات المتقدمة في الوقت الحالي بإمكانياتها القتالية الهائلة• وعادة ما تلحق وحدات الدفاع الجوي بالجيش والبحرية و القوات الجوية لتقوم بمهام الدفاع عن وحداتها ولحماية دورها الاستراتيجي بالمعركة •

الدفاع الجوي قديماً:

كان الدفاع الجوي يتم نهاراً بالمراقبة الجوية وإطلاق صفارات الإنذار :exclamat:فتصب نيران المدفعية:qright5: جامها على الطائرات المعادية التي كانت عادة تطير ضمن الارتفاعات المؤثرة ، وفي الليل إذا ما رصدت الطائرات المعادية تتم اطلاق صفارات الإنذار:exclamat: ثم تقوم قوات الدفاع بتسليط كشافات عملاقة تنير بها السماء حتى تتمكن المدفعية من رؤية الطائرة وإصابتها
الدفاع الجوي في الجيوش الحديثة
يستخدم الدفاع الجوي في عمله منظومات من طائرات الاستطلاع و الرادارات ( قصيرة - متوسطة - طويلة) المدى مع منظومات الدفاع الأرضية المتحرك التي تستخدم صواريخ (أرض-جو) (قصيرة - متوسطة - طويلة)المدى وكذلك مدفعية الطائرات السريعة الثابتة والمتحركة، وحتى الصواريخ المحمولة المضادة للطائرات لصد هجوم طائرات مقاتلة أو صواريخ موجهة لتدمير أهداف حيوية سواء كانت أرضية أو بحرية أو جوية•

الدفاع الجوي في الجيوش الحديثة

يستخدم الدفاع الجوي في عمله منظومات من طائرات الاستطلاع و الرادارات ( قصيرة - متوسطة - طويلة) المدى مع منظومات الدفاع الأرضية المتحرك التي تستخدم صواريخ (أرض-جو) (قصيرة - متوسطة - طويلة)المدى وكذلك مدفعية الطائرات السريعة الثابتة والمتحركة، وحتى الصواريخ المحمولة المضادة للطائرات لصد هجوم طائرات مقاتلة أو صواريخ موجهة لتدمير أهداف حيوية سواء كانت أرضية أو بحرية أو جوية•

الدفاع الجوي في البحرية

القوارب والطرادات العسكرية الهجومية بها أنظمة تسليح ومنظومات دفاعية رادارية مضادة للطائرات والصواريخ ، ذلك التسليح كان فيما مضى عبارة عن مدافع سريعة الطلقات مضادة للطائرات المهاجمة التي تطير على ارتفاع منخفض •
القوارب الأصغر لديها مدافع سريعة تكون على قدر كبير من الخطورة للطائرات التي تطير على ارتفاع منخفض لو ارتبطت بنظام تحكم موجه بالرادار•
السفن الحربية الأكبر والأكثر أهمية في سلاح البحرية لديها أنظمة صواريخ (سطح- جو) ويزيد المدى والفعالية كلما زاد حجم وأهمية السفينة•
حاملات الطائرات العملاقة يتم حمايتها جيداً بطائرات مقاتلة ودوريات جوية مكثفة لإعاقة الأخطار الجوية والبحرية المحتملة ، و عادةً لا تسير حاملات الطائرات وحدها بل تبحر إلى جانبها مجموعات من الغواصات و الطرادات البحرية المجهزة بصواريخ سطح -سطح و صواريخ سطح-جو •
بعض الغواصات الجديدة مجهزة بالأنظمة الصاروخية (بحر- جو) حيث أن الهليكوبتر والأسلحة المضادة للغواصات خطر محتمل•

الجيش

تستخدم الجيوش الحديثة تنوع كبير ونطاق واسع من أسلحة الدفاع الجوي ، وتتعدد بدءاً من صواريخ ستينجر المحمولة Stinger التي يحملها الأفراد إلى أنظمة دفاعية صاروخية مثل الباتريوت Patriot عادة تجبر الأنظمة الدفاعية البعيدة المدى الكبيرة الارتفاع الطائرات على التحليق المنخفض - حيث يمكن اصطيادها بأصغر الأسلحة وأقلها فعالية ، ومن الجدير بالذكر أنه في الحرب الحديثة يكون فقدان وإسقاط الطائرات بالأسلحة الصغيرة (البنادق) أكثر من الخسائر التي تحدثها الطائرات أو الصواريخ • وقد شهدنا مثال على ذلك عندما استطاع أحد الفلاحين العراقيين أن يسقط مروحية أمريكية ببندقية تقليدية قديمة وغير ذلك من الأمثلة الكثيرة في التاريخ العسكري وفي فيتنام على سبيل المثال•

من أجل تحسين فعالية وقوة واتساع مدى الدفاع الجوي ، يجب أن تكون هناك أنظمة دفاعية متوسطة المدى (مع الأنظمة الطويلة والقصيرة)​



[wanass]

موضوع شااااااامل
ألف شكر أخي F35 على المجهود



[IF-15C]

من دواعي سروري اخي الكريم



[جندي مهمات]

موضوع جميل ومميز

ومشكور على المجهود الرائع​



[morocco]

الصاروخ ستاندرد Standard Missile RIM - 67 :

الصاروخ ستاندرد، صاروخ بحري مضاد للطائرات والصواريخ المهاجمة، ويمكن استخدامه كذلك ضد السفن السطحية؛ ويوجد أكثر من نوع من هذا الصاروخ في ترسانة الأسلحة البحرية، وتستخدم وجميعها الوقود الجاف للدفع، وتوجد عناصر التحكم في الصاروخ في منطقة الذيل؛ بدأ استخدام أول أجيال هذه الفئة من الصواريخ اعتبارا من عام 1970، لتحل محل الصواريخ من نوعي تيرير Terrier، وتارتار Tartar.
وأنتج نوعان أساسيان من فئة صواريخ ستاندرد هما: الصاروخ ستاندرد متوسط المدى SM-1/2 MR، والصاروخ ستاندرد بعيد المدى SM 1/2 ER؛ واعتمد الجيل الأول من هذا الصاروخ، على استمرار عملية التوجيه الإيجابي طوال فترة طيران الصاروخ؛ أما الجيل الثاني فيعتمد على التوجيه السلبي بالقصور الذاتي في المرحلة المتوسط من مسار الطيران، ثم يبدأ التوجيه الراداري نصف الإيجابي في نهاية المسار وعند الاقتراب من الهدف، ويتميز بمقاومة التدخل والإعاقة الإلكترونية.
يطلق الصاروخ من قاذف رأسي طراز Vertical Launching System VLS MK 41، أو من قاذف الصواريخ الموجهة Guided Missile Launching System GMLS MK26. والجيل الشائع حالياً خارج الولايات المتحدة الأمريكية من هذا الصاروخ، هو الجيل الثالث، الذي يمتلك قدرات عالية على التعامل مع الأهداف الجوية ـ سواء كانت طائرات أو صواريخ ـ التي تطير على ارتفاعات منخفضة جداً، ويعتمد على نظام توجيه دقيق ومقاوم للعديد من أنواع التداخل والإعاقة.
بدأ استخدام الجيل الرابع في نهاية التسعينات من القرن الماضي، وتميز هذا الجيل بزيادة المدى، وبقدرته على التعامل مع الأهداف ذات المقطع الراداري الصغير جداً، ويجري حاليا تطوير الجيل الرابع ليكون قادر على العمل ضمن نظام الدفاع الجوي المتطور آيجيس AEGIS، وقد أُجريت تجارب ناجحة خلال عام 1999، استُخدم فيها الصاروخ بكفاءة، ضمن منظومة آيجيس.

1. بلد المنشأ: الولايات المتحدة الأمريكية
2. الاستخدام: صاروخ سطح / جو، وسطح / سطح، متوسط وبعيد المدى
3. الدول المستخدِمة: الولايات المتحدة الأمريكية، وكندا، وألمانيا، وهولندا، وبولندا، وأسبانيا، وتركيا.

المواصفات العامة والفنية

الصاروخ ذو المدى المتوسط:

1. المواصفات العامة:
الطول 4.41 م
القطر: 34.4 سم
المسافة بين الأجنحة: 1.8 م
الوزن:
النوع SM-1
النوع SM-2
495 كجم
621 كجم
2. المدى:
• 15 ـ 20 ميل بحري للنوع SM-1MR
• 40 ـ90 ميل بحري للنوع SM-2 M
3. آلات الدفع:
• محرك صاروخي مزدوج الدفع، يستخدم الوقود الجاف
4. نظام التوجيه:
• راداري نصف إيجابي
5. الرأس الحربي:
• عبوة شديدة الانفجار، وطبة اقترابية
الصاروخ ذو المدى البعيد:
1. المواصفات العامة:
الطول 7.9 م
القطر 34.3 سم
المسافة بين الأجنحة 1.6 م
الوزن 1341 كجم
2. المدى:
• 65 ـ 100 ميل بحري
3. آلات الدفع:
• صاروخ ذو مرحلتين، بمحركات تستخدم الوقود الجاف
4. نظام التوجيه:
• القصور الذاتي في مرحلة الطيران المتوسطة، وتوجيه راداري نصف إيجابي في نهاية مرحلة الطيران.
5. الرأس الحربي:
• عبوة شديدة الانفجار، وطبة اقترابية



[morocco]

الصاروخ سي دارت Sea Dart Missile GWS - 30 ; CF-299 :

الصاروخ البريطاني سي دارت، صاروخ بحري مضاد للطائرات موجه توجيه راداري نصف إيجابي، للدفاع عن منطقة، ويناسب الاشتباك مع الأهداف المرتفعة؛ وقد استخدمت أول أجيال هذا الصاروخ، تقنية الصمامات المفرغة Vacuum Tubes technology، وهي التقنية السابقة لاستخدام الترانزيستور والدوائر المتكاملة والمعالجات الرقمية السريعة، وكان ذلك هو السبب الأساسي، في عدم الاعتماد الجاد على الأجيال الأولي، لفترات طويلة.
تطورت الأجيال التالية من هذا الصاروخ، باستخدام التقنيات الحديثة، التي زادت من دقة الصاروخ في تتبع الأهداف وإصابتها. وقد حقق هذا الصاروخ نجاحاً مشهوداً في معركة فولكلاند البحرية Fulkland، حيث نجح في إسقاط سبع طائرات أرجنتينية.
ويستخدم هذا الصاروخ في المدمرات البريطانية من فئة بريستول Bristol، التي تحمل على متنها 22 صاروخاً سي دارت، وفي المدمرات من الفئة التي تحمل الرقم المميز 42 Type 42، وتحمل على متنها 22 صاروخاً، أما حاملات الطائرات من فئة انفيسبببل Invincible، فتحمل 36 صاروخاً.

1. بلد المنشأ: المملكة المتحدة
2. الاستخدام: صاروخ مضاد للطائرات، يعمل من سفن السطح، ويستخدم في أسلوب الدفاع عن المنطقة.
3. الدول المستخدِمة: المملكة المتحدة، والأرجنتين.

المواصفات العامة والفنية:

1. المواصفات العامة:

الطول 4.37 م
القطر 42 سم
المسافة بين أطراف الأجنحة 91.5 سم
الوزن 544.3 كجم
2. المدى:
• 30 ميلاً بحرياً
3. السرعة:
• 0042 كم / ساعة
4. آلات الدفع:
• محرك دفع يستخدم الوقود الجاف، إضافة إلى محرك نفاث للمحافظة على مسار الصاروخ، بعد انتهاء مرحلة الدفع الابتدائية.
5. نظام التوجيه:
• راداري نصف إيجابي في نهاية مرحلة الطيران.
6. الرأس الحربي:
• عبوة شديدة الانفجار، زنة 22.7 كجم
7. ارتفاع العمل:
• أقصي ارتفاع 18.250 م
• أقل ارتفاع 30 م



[morocco]

الصاروخ سي وولف Sea Wolf Missile GWS – 25 :

الصاروخ سي وولف، صاروخ مضاد للطائرات، ومن الصواريخ، قصيرة المدى، فائقة السرعة، التي توجه رادارياً بأسلوب ركوب الشعاع. ومزود بباحث حراري يستخدم الأشعة دون الحمراء في المرحلة الأخيرة لمهاجمة الهدف؛ يتميز هذا الصاروخ بقدرته الفائقة على التعامل مع الأهداف، ذات المساحة الرادارية الصغيرة، والسرعة الكبيرة، والتي تطير ملامسة لسطح المياه، ويشير السجل التاريخي لهذا الصاروخ، إلى نجاحه في إصابة وتدمير صاروخ إكزوسيت Exocet.

والصاروخ سي وولف مجهز على الفرقاطات البريطانية من الفئة 22، ومن فئة ديوك Duke Class ، وقد استخدم على تلك الفئة من الفرقاطات بعد تطويره، لينطلق من قاذف رأسي، يتكون من 32 خلية إطلاق؛ ويجري الإطلاق الرأسي للصاروخ بصورة آلية كاملة، يرتبط فيها رادار البحث ورادار التوجيه والقاذف، آليا، من خلال حاسب آلي متطور لإدارة النيران الصاروخية.

وعند إعطاء الأمر للصاروخ بالانطلاق، يشتعل محرك الدفع الصاروخي ذو الوقود الجاف، مع توجيه الغازات المندفعة من مؤخرة الصاروخ إلى خارج خلايا القاذف الرأسي، وفور مغادرة الصاروخ منطقة حرم السفينة، واكتسابه سرعة الطيران الفعلية، يبدأ التحكم الكامل في الصاروخ بتحريك زعانف الذيل، ويستقبل إشارات التوجيه بواسطة الهوائيات المركبة على أطراف أجنحته.

يتميز الصاروخ سي وولف بمميزات، أهمها مقاومة الإعاقة الإلكترونية باستخدامه أسلوب تلقي أوامر التوجيه من خلال خط الرؤية المباشرة، ورد فعل سريع جداً نظرا لآلية الإطلاق والتوجيه، وتصميم فعّال للرأس الحربية يستخدم عبوة متعددة الشظايا وطبة اقترابية.

1. بلد المنشأ: المملكة المتحدة
2. الاستخدام: صاروخ مضاد للطائرات، يستخدم للدفاع المركزي عن القطع البحرية، يتعامل مع الأهداف ذات المساحة الرادارية الصغيرة، والصواريخ المهاجمة، التي تطير ملامسة لسطح الماء.
3. الدول المستخدِمة: المملكة المتحدة، وماليزيا.
المواصفات العامة والفنية:
1. المواصفات العامة:
الطول متران
القطر 30 سم
المسافة بين أطراف الأجنحة 65 سم
الوزن 82 كجم
2. المدى:
• 6.5 كم للإطلاق المائل
• 10 كم للإطلاق الرأسي
3. السرعة:
• 2400 كم / ساعة
4. آلات الدفع:
• محرك دفع يستخدم الوقود الجاف، ينفصل بعد ثانيتين من الإطلاق.
5. نظام التوجيه:
• راداري راكب للشعاع، وحراري في نهاية مرحلة الطيران.
6. الرأس الحربي:
• عبوة شديدة الانفجار، زنة 14 كجم، وطبة اقترابية.
7. ارتفاع العمل:
• أقصي ارتفاع 3050 م
• أقل ارتفاع 15 م



[samir]

موضوع جميل ومميز

ومشكور على المجهود الرائع​



[SALMI BILAL]

مشكووووووووووووووووووووووووور



[sauooda_18]

موضوع حميل حدا تسلم يا غالى عليه



[بشاريوسف]

والله موضوع يستاهل ان يكون مرجع.....يعطيك العافية
