بسم الله الرحمن الرحيم

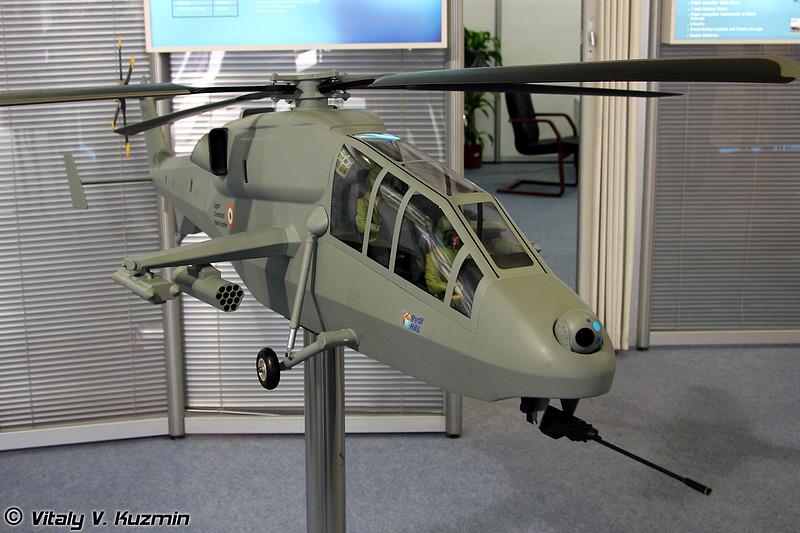

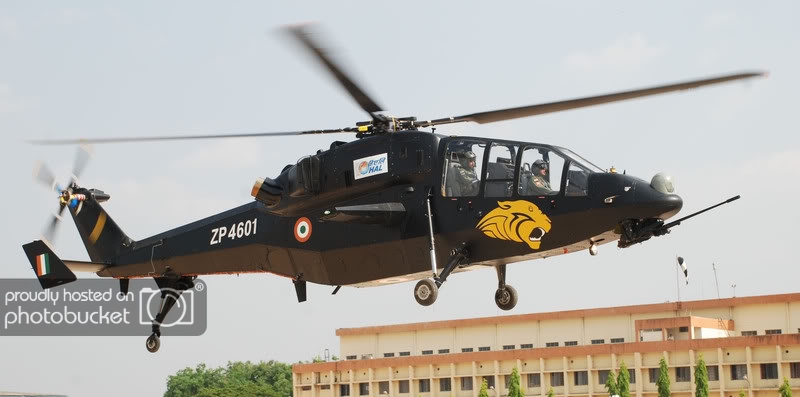

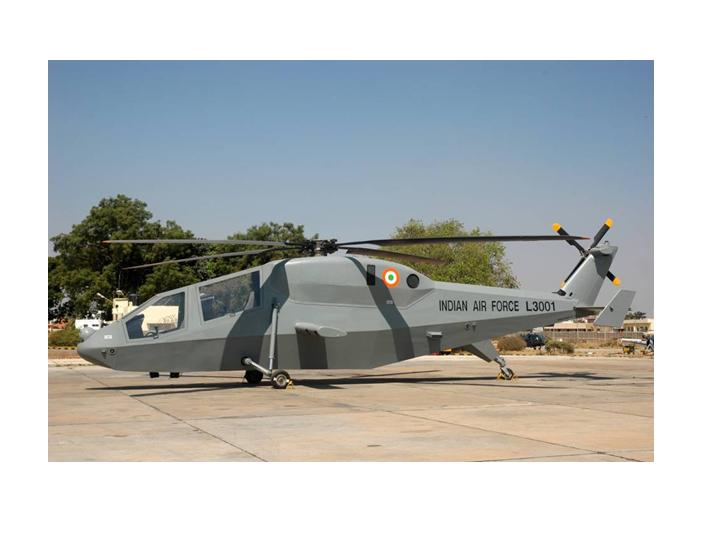

قامت الهند بأختبار طيران لنموذجها التجريبي من مشروعها الطموح لصنع هليوكوبتر خفيفه الوزن ذات تقنيه متقدمه Advanced Light Helicopter-ALH ويزن الهليوكوبتر 5 اطنان ونصف وهو مشتق من هليوكوبتر النقل الهندي ذات الأستعمالات المتعدده Dhruv الذي تمكنت الهند من بيعه الي دول اخري وانتجت منه نسخ لسلاح جوها والبحريه والقوات البريه.

الهليوكوبتر الهندي الجديد قادر علي الطيران الي ارتفاعات تصل الي 6000 متر عن مستوي الأرض ( 18 الف قدم ) وهو يستعمل محركات هنديه من نوع Shakti قامت الهند بصنعها بمساعده شركه Turbomeca الفرنسيه وتخطط الهند الي صنع من 150 الي 175 هليوكوبتر بعد ان تقوم بأدخال انظمه تسليح متطوره وانظمه تهديف متقدمه وخوذ متقدمه للطيارين وانظمه حرب الكترونيه واضافه بعض خصائص التخفي الي بدن المروحيه.


رد: الأباتشي الهنديه alh

ممكن صورة أخري

حتي نري نقاط التعليق للأسلحة

رد: الأباتشي الهنديه alh

مظهرها جيد و ان كانت بها بعض ما لا افهمه


يبدو لي ان تصميمها يمكنه احتواء عجلات تطوي داخل البدن فلم لم يجربوها


ايضا تبدو لي تموضع منظومه السيطره علي النيران غير مناسبه بعض الشيئ . لو تم وضعها اسفل انف الطائره او حتي بوسط المقدمه لكان افضل كثيرا


لكنها تقبي محاوله جميله جدا

رد: الأباتشي الهنديه alh

muhamed قال:
مظهرها جيد و ان كانت بها بعض ما لا افهمه


يبدو لي ان تصميمها يمكنه احتواء عجلات تطوي داخل البدن فلم لم يجربوها


ايضا تبدو لي تموضع منظومه السيطره علي النيران غير مناسبه بعض الشيئ . لو تم وضعها اسفل انف الطائره او حتي بوسط المقدمه لكان افضل كثيرا


لكنها تقبي محاوله جميله جدا
أنقر للتوسيع...

هي مازلت نموذج تجريبي ، الغرض منه صنع هليوكوبتر خفيفه مضاده للدروع ، ومعني خفيفه انها لا تكون مسلحه تسليحا ثقيلا مثل الهليوكوبترات الروسيه او الأمريكيه وكذلك تكون خفيفه بالوزن بعكس الهليوكوبترات المتخصصه بأصطياد المدرعات.

رد: الأباتشي الهنديه alh

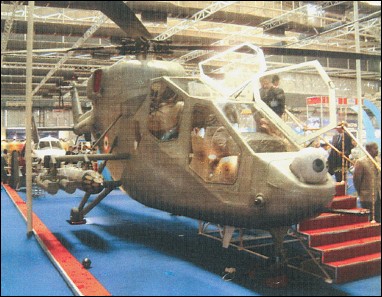

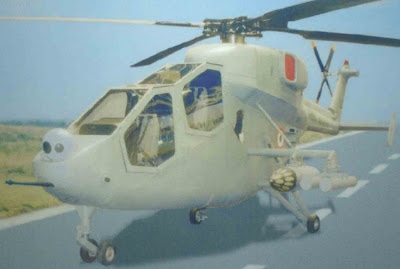

شكرا على الموضوع اخي العزيز يبدو من الصور ان هناك نموذجان مختلفان قليلا (القمرة)
لكن الا ترى اخي ان نوافذ القمرة كبيرة بعض الشئ(اقصد نسبة الزجاج الى التصفيح)

رد: الأباتشي الهنديه alh

zill قال:
شكرا على الموضوع اخي العزيز يبدو من الصور ان هناك نموذجان مختلفان قليلا (القمرة)
لكن الا ترى اخي ان نوافذ القمرة كبيرة بعض الشئ(اقصد نسبة الزجاج الى التصفيح)
أنقر للتوسيع...

صحيح مما قد يعرض افرادها الي خطر الأصابه من الطلقات المضاده للطائرات ، عموما هي مجرد نموذج اولي قابل للتحسين ، وليست نسخه للأنتاج.

رد: الأباتشي الهنديه alh




المواصفات العامة​



General characteristics
Crew: 2
Length: 15.8 m (51ft 8in)
Rotor diameter: 13.3 m (43 ft 6 in)
Height: 4.7 m (15 ft 4 in)
Disc area: 138.9 m² (1472 ft²)
Empty weight: 2550 kg (5621 lb)
Loaded weight: 4000 kg (8818 lb)
Useful load: 2950 kg (6503 lb)
Max takeoff weight: 5,500 kg (12125 lb)
Powerplant: 2× HAL/Turbomeca Shakti turboshafts, 900 kW (1200 hp) each

Performance
Never exceed speed: 330 km/h (178 knots, 207 mph)
Maximum speed: 275 km/h (148 knots, 171 mph)
Cruise speed: 260 km/h (140 knots, 161 mph)
Range: 700km (297 nm, 342 mi)
Service ceiling: 6400 m (21,300 ft)
Rate of climb: 12 m/s (2362 ft/min)
Disc loading: kg/m² (lb/ft²)
Power/mass: W/kg (hp/lb)

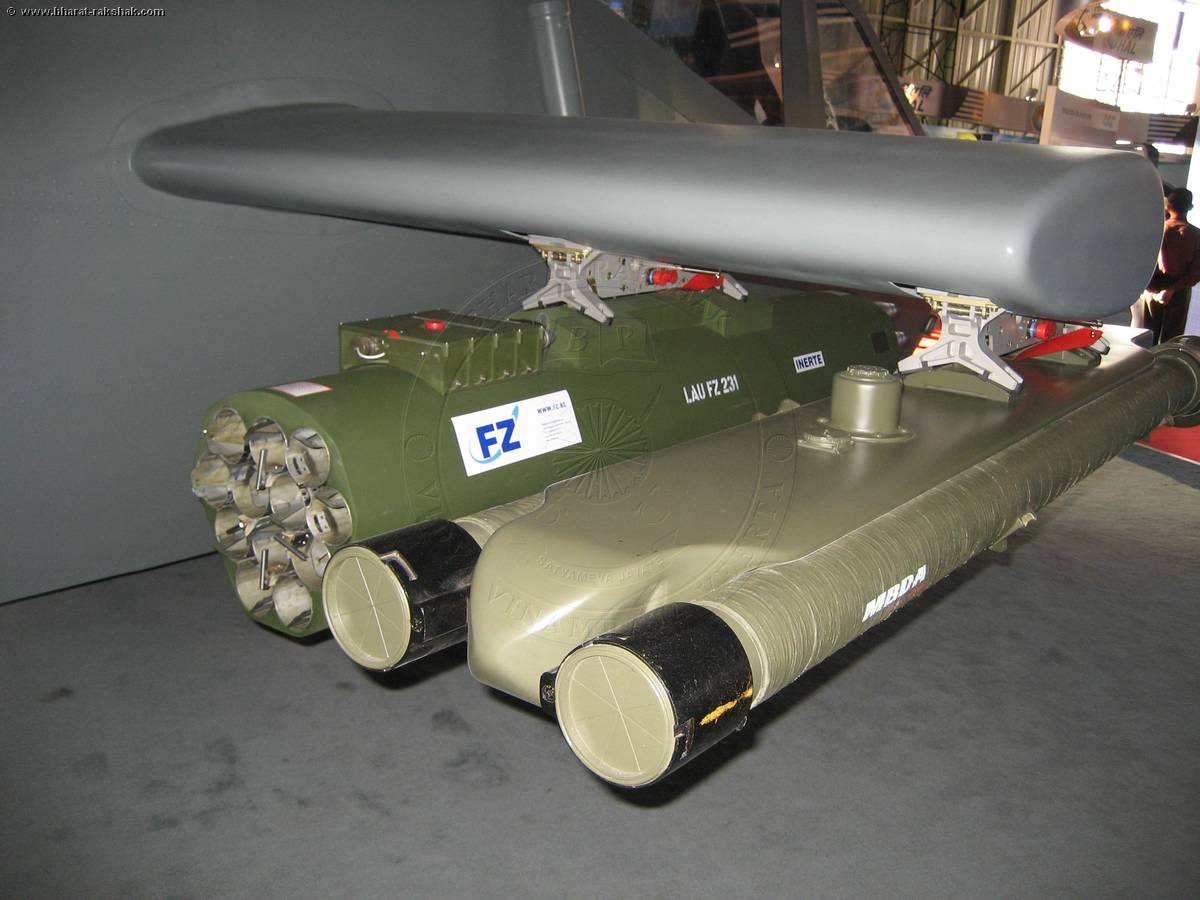

Armament

Guns: M621 20 mm cannon on Nexter THL-20 turret
Rockets: Unguided rockets
Missiles: MBDA air-to-air missiles
Air-to-surface missiles
Anti-radiation missiles
Helina ATGM(8)
Bombs: Iron bombs
cluster bomb units
grenade launcher
Avionics
Saab EW​

رد: الأباتشي الهنديه alh

شكله احسن بس بعد ما كمل تجارب نتيجه مهمه .

رد: الأباتشي الهنديه alh

ربما تنفع في المهمات الخفيفة ، و ستكون بديل جيد و اقل كلفة من ارسال مروحية ثقيلة التسليح مثل المي 24 لعملية لا تحتاج لتلك لكل تلك القوة

رد: الأباتشي الهنديه alh

حسب علمي البسيط هي بحاجة الى كثير من التعديل...سؤال مهم هل هي 100/100 هندية؟؟؟

رد: الأباتشي الهنديه alh

التعديل المفترض: قمرة القيادة / تدريع اضافي / بعض التعديلات في شكل الهيكل و الذيل .
