Gabriel-3 Missile

​

يُشكل الصاروخ الموجه سطح/ سطح غابرئيل تقدماً ملموساً على ما سبقه من طرازات من الصاروخ المضاد للسفن غابرئيل. دخل الخدمة الفعلية عام 1980. وزود برأس راداري للعمل بنظام "اضرب وانس". وتتعلق أبرز التحسينات التي أُدخلت على هذا النوع بنواحي المدى، ودقة الإصابة، وحجم الرأس الحربي، والقدرة على مقاومة محاولات التشويش المعادية.

وقد كانت هذه التحسينات كفيلة بجعل الصاروخ Gabriel-3 موازياً، من حيث المواصفات والقدرات، لطرازات الجيل العالمي الراهن من الصواريخ المضادة للسفن، مثل: هاربون Harpoon الأمريكي، وإكزوسيت Exocet الفرنسي، وأوتومات Otomat الفرنسي ـ الإيطالي، وسارين SS-N-9 Siren الروسي.

وقد استلزم تحقيق هذه المميزات الفنية والتكتيكية للصاروخ عمل الآتي: إضافة رأس راداري إيجابي، وإضافة حاسب آلي ذي قدرات جيدة، وزيادة الطول 35 سم، وزيادة الوزن 40 كجم؛ وذلك ناتج عن الإضافات الجديدة؛ وزيادة وزن الرأس المتفجر 30 كجم.

ولزيادة إمكانية التغلب على الإعاقة المعادية، زُود الصاروخ بنُظُم توجيه متعددة: رادار بحث من نوع S/X-Band، ورادار تتبع من نوع X-Band؛ إضافة إلى نظام توجيه بصري للبحث والتوجيه، وحاسبَين آليَّين أحدهما للتوجيه والآخر لقيادة النيران.

وبخصوص مرحلة التوجيه، فتتم ذاتياً، بالاعتماد على الرأس الراداري في المرحلة النهائية من مسار الصاروخ. أمّا في مرحلة الطيران المتوسطة، فيكون التوجيه رادارياً بالاعتماد على رادار التوجيه، وإرسال معلومات التصحيح للمسار من الحاسب من طريق Data Link.

بذلك يتضح صعوبة استخدام وسائل الإعاقة الإيجابية؛ وذلك لوجود نظام التوجيه المضاد للإشعاع. كما أن عملية الخروج عن مسار الصاروخ بالمناورة السريعة، تم القضاء عليها بالرأس الراداري؛ واستطراداً، فلم يتبق إلا الإعاقة السلبية بالوسائط الخداعية، أو تدمير الصاروخ نفسه.

الصاروخ Gabriel-3 أصبح ركيزة تسليح سفن البحرية الإسرائيلية على اختلاف أنواعها، حيث حل محل الطراز غابرئيل – 2. وتشمل هذه السفن فئة سفن الحراسة (ساعر ـ 5) و(ساعر ـ 4)، وفئة الزوارق الزلاقة (الهايدروفيل) والمعروفة باسم "شمريت".

الصاروخ الإسرائيلي غابرئيل – 3 من إنتاج مؤسسة الصناعات الجوية الإسرائيلية IAI. يكتسب سرعته التي تصل إلى 0.73 ماخ، من خلال دفع صاروخي بمرحلتَين. يعمل بالوقود الصلب، ويحمل رأساً حربياً شديد الانفجار بوزن 180 كجم، قادر على إحداث إصابة مدمرة في سفن السطح بجميع أنواعها، خاصة أنه يحمل طابة لا تنفجر لدى الصدم بالجسم؛ ولكن بها بعض التأخير الذي يسمح بانفجار الرأس الحربي داخل الجسم نفسه، لتكون الإصابة أكثر تأثيراً.

1. بلد المنشأ: إسرائيل.
2. الاستخدام: صاروخ موجه سطح/ سطح، مضاد للسفن، متوسط المدى. تستخدمه جميع أنواع القطع البحرية، ضمن نظام ساعر، التي تُعرف باسم "عاليه"، وفئة الزوارق (ريشيف)، والزوارق (شمريت).
3. الدول المستخدِمة: إسرائيل.
4. الفئة: غابرئيل (MK III).
المواصفات العامة والفنية
1. المواصفات العامة
أ. الطول: 3.85 أمتلر.
ب. القطر: 340 مم.
ج. وزن الإطلاق: 600 كجم.
د. وزن الرأس المتفجر: 180 كجم (شديد الانفجار).
هـ. فتحة الجنيحات: متر واحد و10 سم.
2. الدفع
دفع صاروخي بمرحلتَين، يعمل بالوقود الصلب.
3. المدى
أ. المدى الأدنى الفعال: كيلومتران.
ب. المدى الأقصى الفعال: 60 كم.
4. السرعة القصوى: 0.73 ماخ.
5. التوجيه:
بالقصور الذاتي Inertial + راداري فعلي (في مراحل التحليق النهائية) + توجيه احتياطي بالتحكم اللاسلكي ـ البصري.
6. المصنعون: مؤسسة الصناعات الجوية الإسرائيلية IAI.


​



[hosam55555]

رد: الصاروخ سطح/ سطح غابرئيل ـ 3

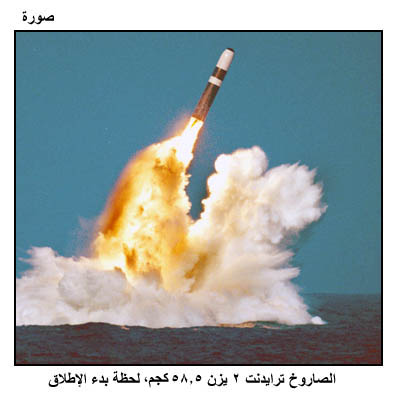

الصاروخ البالستي النووي ترايدنت2

​

TRIDENT II Ballistic Nuclear Missile

​

يوجد حتى الآن 14 صاروخاً بالستياً نووياً، من النوع ترايدنت 2 دي 5 Trident II D5. وطبقاً لتخطيط وزارة الدفاع الأمريكية، يُصنع ما بين 5 – 12 صاروخاً منه، دخل جزء منها الخدمة، خلال عام 2005.

جُهزت عشر غواصات بالستية من القوات البحرية الأمريكية، العاملة ضمن أسطول المحيط الأطلسي، بهذا الصاروخ، من النوع D5. وهناك ثماني غواصات أخرى، تخدم ضمن أسطول المحيط الهادئ، مجهزة بالصاروخ ترايدنت 1. ومن المخطط تجهيزها بواسطة القوات البحرية بالنموذج الجديد ترايدنت 2 الأحدث.

والصاروخ ترايدنت 2، يُعَد من الجيل السادس من الصواريخ النووية الأمريكية، والتي بدأ مشروعها عام 1956، بإنتاج الجيل الأول.

سُلحت الغواصة تينيسبس SS-N-734 Tenesips بأول إنتاج للصاروخ Trident II ، عام 1990. وهذا الصاروخ أكثر حمولة ومدى من سابقه. وهو أطول بثلاثة أمتار.

هذه الفئة من الصواريخ تحمل محركاً صاروخياً ذا ثلاث مراحل يعمل بالوقود الصلب. وهو قادر على الانطلاق بالصاروخ بسرعة 366 كم في الساعة، لمسافة 11 ألف كم، حاملاً رأساً نووياً.

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: صاروخ بالستي بعيد المدى. يُستخدم في الدفاع النووي الإستراتيجي. ويُطلق من الغواصات.
3. الدول المستخدِمة: الولايات المتحدة الأمريكية.
4. الفئة: Trident II D5.
المواصفات العامة والفنية
1. المواصفات العامة

13.4 متراً.
أ. الطول الكلي:
متر واحد و85 سم.
ب. القطر:
58.500 كجم.
ج. الوزن:
​

2. المحرك: محرك صاروخي ذو ثلاث مراحل، يعمل بالوقود الصلب.
3. المدى: 11 ألف كم.
4. السرعة: 6096 متر/ ثانية (366 كم/ ساعة).
5. نظام التوجيه: توجيه ذاتي.
6. الرأس المتفجر: رأس نووي.
7. تاريخ دخول الخدمة: 1990.

​



[hosam55555]

رد: الصاروخ سطح/ سطح غابرئيل ـ 3

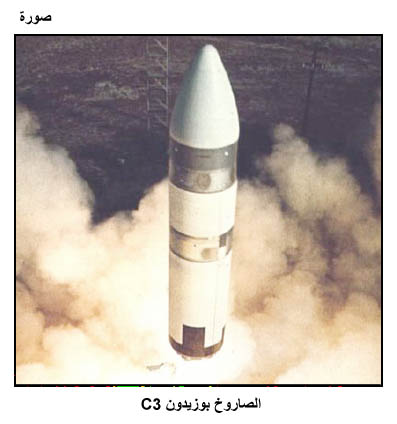

الصاروخ النووي بوزيدون سي 3

​

POSEIDON C3 Nuclear Missile

​

دخل الخدمة عام 1970. حملت الغواصة الأمريكية إس إس بي إن ـ 627 جيمس ميدسون، أول إنتاج للصاروخ النووي بوزيدون سي 3 Poseidon C3. وأطلقته في أغسطس 1970. نجحت التجارب، وبدأت شركة لوكهيد مارتن Lockheed Marten الأمريكية الإنتاج الكمي.

إنه الجيل الذي أتى بعد الصاروخ النووي الإستراتيجي بولاريس Polaris، ولكنه يتميز عنه أنه أكبر وأضخم وأثقل. ويمكنه حمْل رؤوس نووية متعددة. وهو مزدوج الانفجار، نسبة إلى الصاروخ بولاريس Polaris.

جُهز الصاروخ Poseidon C3، بمحرك صاروخي ثلاثي المراحل، يعمل بالوقود الصلب. ومثل هذه الفئة من الصواريخ، يكسبها هذا المحرك مدى من 4000 ـ 5200 كم، يختلف باختلاف نوع الرأس النووي الذي يحمله.

هذا الصاروخ النووي البالستي، يُطلق من الغواصات ذات القدرات الخاصة على الأهداف الإستراتيجية المساحية، وقد أُطلق عليه في الأوساط الغربية اسم (يو جي إم ـ73 أيه)

UGM-73A.

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: صاروخ نووي إستراتيجي. يُطلق من الغواصات.
3. الدول المستخدِمة: الولايات المتحدة الأمريكية.
4. الفئة: بوزيدون سي 3 طراز UGM-73A.

المواصفات العامة والفنية
1. المواصفات العامة

10.4 أمتار.
أ. الطول الكلي:
متر و90 سم.
ب. القطر:
29.484 كجم.
ج. الوزن:
​

2. المحرك: محرك صاروخي بثلاث مراحل، يعمل بالوقود الصلب.
3. المدى: 4000 ـ 5200 كم، (حسب نوع الرأس النووي).
4. الرأس المتفجر: رأس نووي.
5. المصنعون: شركة لوكهيد مارتن الأمريكية.
6. تاريخ دخول الخدمة: 1970.



​



[hosam55555]

رد: الصاروخ سطح/ سطح غابرئيل ـ 3

الصاروخ سطح/ جو باراك

​

BARACK Surface- to- Air Missile

​

الصاروخ سطح/ جو المضاد للطائرات من نوع باراك، يحمل محركاً صاروخياً يعمل بالوقود الصلب، يحقق له مدى يصل إلى عشرة كيلومترات، بسرعة ماخَين؛ مما يحقق لهذا النظام نجاحاً كبيراً في مواجهة التهديدات الجوية المضادة للسفن، خاصة الأهداف الجوية المقتربة.

والصواريخ المنطلقة في مسار قريب من سطح المياه، يستطيع أيضاً تدميرها قبل الوصول إلى أهدافها، وذلك بفضل نظام التوجيه الراداري/ الإيجابي.

الصاروخ باراك، يعتمد على مجموعة رادارات للكشف والتتبع وإدارة النيران، عالية الحساسية والسرعة والدقة، تتيح له التعامل مع جميع الأهداف الجوية المعادية، بأسلوب كامل الآلية، منذ لحظة اكتشافها وحتى تدميرها.

هذا النظام الإسرائيلي الصنع، معمم استخدامه على معظم الوحدات البحرية، منذ أوائل التسعينيات. ومن المتوقع أن يستمر استخدامه مدداً طويلة بعد تطويره. وهو من صناعة شركة Weapon Systems Division (IAI) الإسرائيلية. ويُطلق من قاذف ثماني السبطانات.

1. بلد المنشأ: إسرائيل.
2. الاستخدام: صاروخ سطح/ جو مضاد للأهداف الجوية. يُستخدم في معظم وحدات السطح البحرية. ويمكنه التعامل مع الصواريخ المنطلقة في مسار قريب من سطح المياه.
3. الدول المستخدِمة: إسرائيل.
4. الفئة: باراك.

المواصفات العامة والفنية
1. المواصفات العامة

متران و80 سم.
أ. الطول الكلي:
0.15 مم.
ب. القطر:
98 كجم.
ج. الوزن:
22 كجم.
د. وزن الرأس المتفجر:
​

2. المحرك: محرك صاروخي، يعمل بالوقود الصلب.
3. المدى: عشرة كيلومترات.
4. السرعة القصوى: ماخان.
5. التوجيه: راداري، إيجابي.

6. المصنعون: Weapon Systems Division (IAI) الإسرائيلية.
7. تاريخ دخول الخدمة: بداية التسعينيات.


​



[hosam55555]

رد: الصاروخ سطح/ سطح غابرئيل ـ 3

الصاروخ سطح/ سطح إس. إس ـ سي ـ3

​

SS-C-3 Surface- to- Surface Missile​

الصاروخ السوفيتي المعروف لدى الدوائر العسكرية الغربية باسم (إس إس ـ سي ـ 3) SS-C-3، يُعَد من أفضل أنواع الصواريخ سطح/ سطح السوفيتية المعدة لمهمات الدفاع الساحلي المضادة للسفن. وقد دخل الخدمة في مطلع الثمانينيات من القرن العشرين. وهو مشتق عن الصاروخ البحري سطح/ سطح المضاد للسفن SS-N-2 سيتكس المعدل.

هذا الصاروخ مُعد ليحل محل صواريخ SS-C-2 Samlet في مهمات الدفاع الساحلي على مسافات متوسطة، في الوقت الذي تستمر فيه صواريخ SS-C-2 على مسافات بعيدة؛ واستطراداً، تُكتمل منظومة الدفاع عن الساحل.

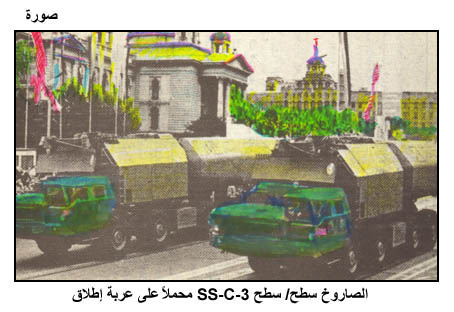

يتم إطلاق الصاروخ (SS-C-3)، من منصة أرضية متحركة محمولة على شاحنة ثقيلة. وهو يعمل بالتنسيق مع رادار كشف وتعقب ساحلي بعيد المدى.

يستخدم هذا الصاروخ، بخلاف روسيا، معظم الدول التي تعتمد في تسليحها على روسيا. ومن منطقة الشرق الأوسط سورية هي الدولة الوحيدة التي تستخدم هذه الصواريخ حالياً.

يعتمد دفع هذا الصاروخ على مرحلتين: مرحلة الإطلاق، وتعتمد على دفع صاروخي بالوقود الصلب. ومرحلة التحليق، وتعتمد على دفع نفاث. هاتان المرحلتان تؤمنان سرعة انطلاق 0.9 ماخ، توصله إلى مدى أقصى فعال يساوي 90كم. والصاروخ موجه بالتحكم اللاسلكي من قاعدة الإطلاق.

وفي مراحل التحليق النهائية يتحول التحكم إلى راداري فعلي وحراري بواسطة الأشعة تحت الحمراء.

وتُعَد حاملات الطائرات وسفن الإنزال وسفن السطح الكبيرة، من الأهداف التي يستطيع الصاروخ تدميرها من خلال رأسه الحربي، الذي يزيد على نصف طن من مواد شديدة الانفجار.

1. بلد المنشأ: روسيا.
2. الاستخدام: صاروخ موجه سطح/ سطح، للدفاع الساحلي متوسط المدى. يُستخدم ضد جميع أهداف السطح، خاصة حاملات الطائرات وسفن الإنزال، وقطع البحرية كبيرة الحجم.
3. الدول المستخدِمة: روسيا، ودول الكتلة الشرقية سابقاً، وسورية.
4. الفئة: إس إس ـ سي ـ 3 SS-C-3.
المواصفات العامة والفنية
1. المواصفات العامة

6.5 أمتار.
أ. الطول الكلي:
متران و80 سم.
ب. فتحة الجنيحات:
750 مم.
ج. القطر:
2500 كجم.
د. وزن الإطلاق:
500 كجم (شديد الانفجار).
هـ. وزن الرأس المتفجر:
​

2. الدفع
أ. صاروخي: يعمل بالوقود الصلب (مرحلة الإطلاق).
ب. نفاث: (مرحلة التحليق).
3. المدى المؤثر: 90 كم.
4. السرعة القصوى: 0.9 ماخ.
5. التوجيه:
أ. بالتحكم اللاسلكي: في مرحلة التحليق الابتدائية.
ب. راداري فعلي + حراري (بالأشعة تحت الحمراء): في مراحل التحليق النهائية.
6. دخول الخدمة: بداية الثمانينيات من القرن العشرين.


​



[hosam55555]

رد: الصاروخ سطح/ سطح غابرئيل ـ 3

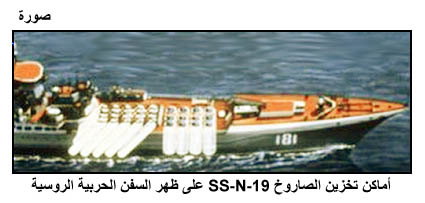

الصاروخ سطح/ سطح إس. إس ـ إن ـ 19​

SS-N-19 Ship Wreck Surface- to- Surface Missile

​

يعود تاريخ ظهور الصاروخ السوفيتي، المعروف في الغرب بالاسم الرمزي (إس إس ـ إن ـ 19) SS-N-19، إلى سبعينيات القرن الماضي، حين كان من بين أوائل الصواريخ الإستراتيجية التي يمكنها حمل رأس نووي يُسمى "حَطَام السفن" Ship Wreck، والتي دخلت الخدمة الفعلية، خاصة على متن السفينة الحربية كيروف.

كما زُودت به المدمرة النووية بيتر؛ إضافة إلى الغواصات الروسية التي يمكنها إطلاق مثل هذا الصاروخ من الأعماق؛ مما منح هذه القطع البحرية قدرات نارية وعملياتية لم تكن متاحة من قبل.
وهو يتميز عن سابقه باستخدام وسيلة توجيه ذاتي بالرادار، أو الجهاز المضاد للرادارات.

كما أن سرعته القصوى فوق صوتية. كما يمكنه حمل رأس نووي أو رأس تقليدي، يزن 750 كجم. ويستطيع أن يصل إلى مدى أقصى مؤثر 625 كم بواسطة محرك ودافعَين يعملان بالوقود الصلب.

والصاروخ SS-N-19، يُعد بديلاً أكثر نجاحاً وتأثيراً من الصاروخ إس إس – 12 ساند بوكسSS-N-12 Sand Box، الذي اشتقت تصميمه منه شركة شيلومي Shelomy
الروسية.

1. بلد المنشأ: روسيا.
2. الاستخدام: صاروخ إستراتيجي. يمكنه حمل رأس نووي أو رأس تقليدي. يُستخدم من السفن الحربية الهجومية أو المدمرات النووية أو الغواصات، في العمل ضد جميع الأهداف البحرية المعادية.
3. الدول المستخدِمة: روسيا.
4. الفئة: إس إس ـ إن ـ 19 SS-N-19.
المواصفات العامة والفنية
1. المواصفات العامة

عشرة أمتار.
أ. الطول الكلي:
850 مم.
ب. القطر:
سبعة أطنان.
ج. وزن الإطلاق:
750 كجم (رأس تقليدي) أو (رأس نووي).
د. وزن الرأس المتفجر:
​

2. المحرك: محرك ودافعان، يعمل بالوقود الصلب.
3. المدى المؤثر: 625 كم.
4. السرعة القصوى: سرعة فوق صوتية.
5. التوجيه: توجيه ذاتي بالرادار، أو بالجهاز المضاد للرادارات.
6. المصنعون: شركة شيلومي للصناعات الحربية ـ روسيا.


​



[hosam55555]

رد: الصاروخ سطح/ سطح غابرئيل ـ 3

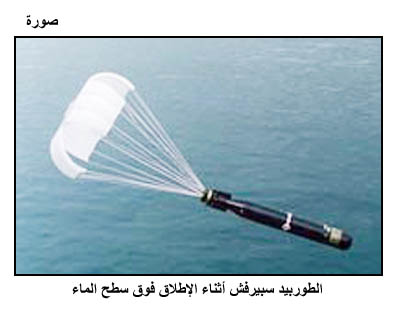

الطوربيد سبيرفش

​

SPER FISH TORBEDO​

بدأ تصميم هذا الطوربيد عام 1977، خصيصاً للتعامل مع الغواصات الروسية من الفئة ألفا، والتي كانت تتميز بإمكانية الغوص تحت سطح الماء نحو 800 متر، بسرعة تفوق سرعة طوربيدات ذلك الحين.
عكف الخبراء العسكريون البريطانيون، منذ عام 1977، على دراسة الوضع، إلى أن أعلن فريق التصميم لهذا الطوربيد أنه يمكن الوصول حتى عمق وسرعة الغواصات الروسية.

وكان ذلك عام 1981. ولم يكن الإنتاج الكمي للطوربيد ودخوله الخدمة الفعلية في البحرية الملكية البريطانية إلا عام 1986.

يُعَدّ هذا الطوربيد في فئة الطوربيدات الخفيفة المضادة للسفن. ويمكن استخدامه أيضاً ضد الغواصات. ويصل مداه إلى ثمانية كيلومترات. ويحمل رأساً متفجراً يزن 45 كجم، وهو من عيار 533 مم.

1. بلد المنشأ: المملكة المتحدة.
2. الاستخدام: يُستخدم بصفة أساسية ضد سفن السطح. ويمكن استخدامه أيضاً ضد الغواصات.
3. الدول المستخدِمة: المملكة المتحدة.
المواصفات العامة والفنية
1. المواصفات العامة

متران و60 سم.
أ. الطول:
530 مم.
ب. القطر:
267 كجم.
ج. الوزن:
45 كجم.
د. وزن الرأس المتفجر:
​

2. المحرك: مضخة نفاثة مزودة ببطارية ماغنسيوم مضادة للماء.
3. المدى: ثمانية كيلومترات، بسرعة 45 عقدة (83.7 كم) في الساعة.
4. تاريخ دخول الخدمة: عام 1986.


​



[hosam55555]

رد: الصاروخ سطح/ سطح غابرئيل ـ 3

نظام الدفاع المركزي فالنكس

​

Phalanx CIWS

نظام الدفاع المركزي فالنكس، هو نظام للدفاع المركزي عن القطع البحرية، التي تحمله Close In Weapon System CIWS، وهو نظام من المدافع، سريعة رد الفعل عيار 20مم؛ ويمثل هذا النظام للسفينة التي تحمله، آخر خط دفاعي، ضد الصواريخ والطائرات المهاجمة، التي نجحت في اختراق وسائل الدفاع الأخرى للسفينة.
​

ويكتشف هذا النظام الدفاعي ذاتياً الصواريخ والطائرات المهاجمة، ويتتبعها آليا، ويشتبك معها بمعدل نيراني عالٍ جداً، كما يمكنه التعامل مع العديدة من الأهداف الأخرى، مثل الزوارق السريعة جداً، والطائرات العمودية، والألغام السطحية؛ ويستخدم النظام لتحقيق هذه الأهداف راداراً متقدماً للبحث والتتبع، وكذلك نظام استشعار للأشعة دون الحمراء، وكلاً من الرادار والمستشعر الحراري مجهزان عضوياً مع باقي مكونات النظام. ويعمل النظام آلياً، دون تدخل بشري، ويستخدم مواسير متطورة للمدافع ذات عمر افتراضي أطول، ومعدل انتشار للطلقات أكبر، ومدي للاشتباك أبعد.

بدأت تجارب النظام فالنكس على المدمرة بيجلو Bigelow، في عام 1977، وما يزال مستخدماً في معظم القوات البحرية في دول العالم، حتى الآن.

1. دولة المنشأ: الولايات المتحدة الأمريكية
2. الاستخدام: نظام نيراني آلي متكامل، للدفاع المركزي عن القطع البحرية، ضد الصواريخ والطائرات ذات الأجنحة الثابتة، والطائرات العمودية، والزوارق السريعة، والألغام السطحية.
3. الدول المستخدِمة: الولايات المتحدة الأمريكية، والمملكة المتحدة، والمملكة العربية السعودية، ومصر، وكندا، والبحرين، واستراليا، واليونان، وبولندا، وتركيا، والمكسيك، وإسرائيل، والبرتغال.
المواصفات العامة والفنية:

1. المواصفات العامة:

5.625 كجم
الوزن
برج يحتوي على ثلاثة مدافع مزدوجة المواسير، إضافة إلى رادار البحث ورادار التتبع وجهاز الاستشعار الحراري، الذي يعمل بالأشعة دون الحمراء.
التكوين

2. العيار: 20 مم
3. معدل النيران:
· 3000 طلقة في الدقيقة
· 4500 طلقة في الدقيقة للنظام الحديث، الذي يستخدم قاعدة هيدروليكية للمدافع
4. نوع المدافع:
· مدافع جاتلنج Gatling M-61 A1
5. سعة خزنة الذخيرة:
· 989 طلقة
· 1550 طلقة للنوع الحديث
6. نوع الذخيرة:
· ذخيرة خارقة للدروع Sabot، أو ذخيرة خارقة من اليورانيوم المستنفذ
7. المستشعرات:
· رادارت عضوية للبحث والتتبع، إضافة إلى مستشعر يعمل بالأشعة دون الحمراء
8. المدى:
· عند الزاوية 45 درجة، 5.500 م
· أقصى مدى فعال 1.490 م
9. قطاع التغطية الرأسية:
· من ـ20 درجة إلى 80 درجة
· معدل الحركة الرأسية للمدفع 86 درجة في الثانية الواحدة
10. قطاع التغطية الأفقية:
· من ـ150 درجة إلى +150 درجة
· معدل الحركة الأفقية للمدافع 100 درجة في الثانية الواحدة​



[hosam55555]

رد: الصاروخ سطح/ سطح غابرئيل ـ 3

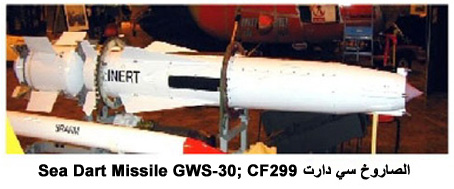

الصاروخ سي دارت

​

Sea Dart Missile GWS - 30 ; CF-299 ​

الصاروخ البريطاني سي دارت، صاروخ بحري مضاد للطائرات موجه توجيه راداري نصف إيجابي، للدفاع عن منطقة، ويناسب الاشتباك مع الأهداف المرتفعة؛ وقد استخدمت أول أجيال هذا الصاروخ، تقنية الصمامات المفرغة Vacuum Tubes technology، وهي التقنية السابقة لاستخدام الترانزيستور والدوائر المتكاملة والمعالجات الرقمية السريعة، وكان ذلك هو السبب الأساسي، في عدم الاعتماد الجاد على الأجيال الأولي، لفترات طويلة.

تطورت الأجيال التالية من هذا الصاروخ، باستخدام التقنيات الحديثة، التي زادت من دقة الصاروخ في تتبع الأهداف وإصابتها. وقد حقق هذا الصاروخ نجاحاً مشهوداً في معركة فولكلاند البحرية Fulkland، حيث نجح في إسقاط سبع طائرات أرجنتينية.

ويستخدم هذا الصاروخ في المدمرات البريطانية من فئة بريستول Bristol، التي تحمل على متنها 22 صاروخاً سي دارت، وفي المدمرات من الفئة التي تحمل الرقم المميز 42 Type 42، وتحمل على متنها 22 صاروخاً، أما حاملات الطائرات من فئة انفيسبببل Invincible، فتحمل 36 صاروخاً.

1. بلد المنشأ: المملكة المتحدة

2. الاستخدام: صاروخ مضاد للطائرات، يعمل من سفن السطح، ويستخدم في أسلوب الدفاع عن المنطقة.

3. الدول المستخدِمة: المملكة المتحدة، والأرجنتين.

المواصفات العامة والفنية:

1. المواصفات العامة:
​

4.37 م
الطول
42 سم
القطر
91.5 سم
المسافة بين أطراف الأجنحة
544.3 كجم
الوزن

2. المدى:

· 30 ميلاً بحرياً

3. السرعة:

· 0042 كم / ساعة

4. آلات الدفع:

· محرك دفع يستخدم الوقود الجاف، إضافة إلى محرك نفاث للمحافظة على مسار الصاروخ، بعد انتهاء مرحلة الدفع الابتدائية.

5. نظام التوجيه:

· راداري نصف إيجابي في نهاية مرحلة الطيران.

6. الرأس الحربي:

· عبوة شديدة الانفجار، زنة 22.7 كجم

7. ارتفاع العمل:

· أقصي ارتفاع 18.250 م

· أقل ارتفاع 30 م​

​



[hosam55555]

رد: الصاروخ سطح/ سطح غابرئيل ـ 3

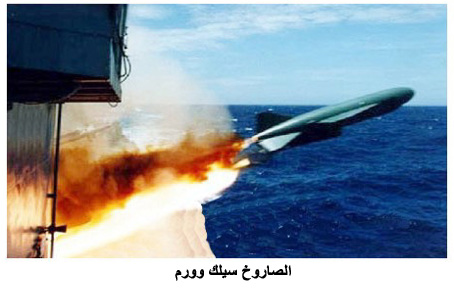

الصاروخ سيلك وورم

Silk Warm Missile HY-2

الخلفية التاريخية​

صاروخ موجَّه، سطح/ سطح. مضاد للسفن. متوسط المدى. من إنتاج الصين الشعبية. يُستخدم من فوق سفن السطح، أو من منصة إطلاق أرضية. أطلقت عليه دول حلف شمال الأطلسي تسمية: HY-2؛ والاسم الرمزي: "سيلك وورم" Silk Warm. ورُقِّمَ بالمصطلح: CSS-N2؛ للدلالة على أنه تعديل وتطوير صينيان للصاروخ السوفيتي SS-N2 Styx. والأخير، كان من أوائل صواريخ سطح/ سطح المضادة للسفن. وهو يتميز ببساطة تكوينه، ومرونته العملياتية، وفاعليته في مقاومة التعويق الإلكتروني.

ومما أكد فعَّالية الصاروخ Shyx، أنه أول صاروخ، يُستخدم في معركة بحرية، بنجاح. ففي 21 أكتوبر 1967، أغرقت به زوارق الصواريخ المصرية المدمرة الإسرائيلية، إيلات.

ومنذ ذلك الحين، تسابقت دول العالم، وأولها الصين الشعبية، إلى الحصول على تقنيات تصنيع الصاروخ سيلك وورم، والذي بدأ إنتاجه، عام 1974. وهو صاروخ بحري، متوسط المدى، ذو أجنحة مثلثة الشكل. ومسار طيرانه منخفض 10 – 20 م.

خضع الصاروخ لمراحل تطوير متتالية، كان من أهمها:
· المرحلة الأولى:الصاروخ HY-2A ذو الرأس الباحث، الذي يعتمد على المستشعر الحراري فقط، لتجنُّب التعويق الإلكتروني على الباحث الراداري.
· المرحلة الثانية: الصاروخ HY-2B، ومنه طُور رادار رأس الصاروخ، ليكون من النوع أحدي النبضات، المقاوم للتعويق الإلكتروني.
· المرحلة الثالثة: الصاروخ HY-2C، استخدم فيه التوجيه التليفزيوني، في مرحلة توجيه أخيرة إلى الهدف؛ مع الاحتفاظ بتطورات المراحل السابقة.
· المرحلة الرابعة: الصاروخ HY-2G، جمع بين التوجيه الراداري والتوجيه الحراري؛ ليزيد من دقة إصابة الهدف، وتجنُّب أعمال الخداع.

الصاروخ سيلك وورم، يعمل، حالياً، في مصر، على فئة الفرقاطات (جيانج هو)، التي حصلت عليها البحرية المصرية، في منتصف ثمانينيات القرن العشرين.
كما استخدمه الإيرانيون، في حرب الخليج الأولى، في مرحلة حرب الناقلات.

1. بلد المنشأ: الصين الشعبية.
2. الاستخدام: صاروخ موجَّه، سطح/ سطح. متوسط المدى. مضاد للسفن، بتحكم راداري. يمكن استخدامه في ضرب الأهداف الساحلية. ويُطلق من فوق السطح، أو منصات إطلاق أرضية (صاروخ أرض/ سطح).
3. الدول المستخدِمة: الصين الشعبية، إيران، العراق، بنجلاديش، ومصر.
4. الرمز: Silk Warm HY-2.
المواصفات: العامة والفنية
1. المواصفات العامة

7.36 م.
الطول
0.76 م.
القطر
2.4 م.
المسافة بين أطراف الأجنحة
​

2. الأوزان

2988 كجم.
وزن الصاروخ، بالرأس المدمر
450 كجم.
وزن الرأس المدمر
​

3. الأداء

95 – 100 كم.
المدى
900 – 1000 كم/ ساعة.
السرعة
​

4. نوع الرأس الحربي
عبوة جوفاء شديدة الانفجار.
5. آلات الدفع
· محرك الطيران: صاروخي، ذو وقود سائل، لمرحلة الطيران الوسطى.
· محرك الدفع: صاروخي، ذو وقود جاف، لمرحلة الدفع الأولى.
6. أنظمة التوجيه
· مرحلة الطيران المتوسط: القصور الذاتي.
· المرحلة النهائية: حراري، وراداري إيجابي.
7. سفينة الإطلاق
فئة الفرقاطات (جيانج هو).
8. التطوير
طُور هذا الصاروخ، ليكون Silk Warm YH-4؛ وذلك باستخدام محرك نفاث في دفْعه والمحافظة على مساره؛ وباحث راداري إيجابي، في توجيهه، في مرحلة الطيران النهائي.
9. المصنعون
مصانع الأسلحة الصاروخية ـ الصين الشعبية.

​



[hosam55555]

رد: التسليح البحري...شامل

الصاروخ ستايكس

SS-N-2 STYX Missile

​

الصاروخ سيتاكس إس إس إن 2، ويعرف كذلك باسم الصاروخ بي 15 - تيرمايت P-15 Termit، صاروخ مضاد للسفن السطحية، كما يمكن استخدامه، كذلك، لمهاجمة الأهداف الساحلية. وهو يشبه في شكله مقذوف الطوربيد، مزوداً بأجنحة مثلثة الشكل، ورأس باحث عن الهدف، ويستخدم الأشعة دون الحمراء؛ وهو ذو تقنيات قديمة، ولكن قليلة تكاليفه وسهولة استخدامه، أسهما في استمرار وجوده حتى الآن، ضمن تسليح العديد من الدول.

وكان ستايكس، أول صاروخ يستخدم في معركة بحرية بنجاح. ففي 21 أكتوبر 1967، أغرقت زوارق الصواريخ المصرية المدمرة الإسرائيلية إيلات باستخدام هذا الصاروخ، ومنذ ذلك التاريخ، تسابقت دول العالم في إنتاج الصواريخ المضادة للسفن.

وقد مرّ الصاروخ ستايكس بمراحل متعددة من مراحل التطوير، وكان هو أساس تصميم الصاروخ الصيني HY-2، الذي أطلقت عليه دول حلف الأطلنطي الاسم الرمزي "سيلك وورم"Silk Worm .
1. بلد المنشأ: الاتحاد السوفيتي (سابقاً)
2. الاستخدام: صاروخ طواف مضاد للسفن، يطلق من على سفن السطح، أومن منصات برية.
3. الدول المستخدِمة: روسيا، والصين، والعراق، ومصر، وسوريا، والجزائر، واليمن، وليبيا، وكوريا، وكوبا، وبلغاريا، وبولندا، والصرب، والصومال، ورومانيا، ويوجوسلافيا، والهند.
المواصفات العامة والفنية:
1. المواصفات العامة:

5.8 م
الطول
76 سم
القطر
1.9 م
المسافة بين أطراف الأجنحة
2300 كجم
الوزن
​

2. المدى:
· 80 كم
3. السرعة:
· مقاربة لسرعة الصوت
4. أنظمة التوجيه:
· القصور الذاتي في مرحلة الطيران المتوسط، وراداري إيجابي في المرحلة النهائية
5. الرأس الحربي:
· عبوة مجوفة شديدة الانفجار زنة 454 كجم

​



[hosam55555]

رد: التسليح البحري...شامل

الصاروخ أوتومات

​

Otomat Missile​

الصاروخ أتومات، إنتاج مشترك بين كل من إيطاليا وفرنسا، في أوائل السبعينات من القرن الماضي، وهو صاروخ مضاد لسفن السّطح، بعيد المدى، يُدفع بمحرك نفاث، ويمكن إطلاقه من الجو، أو من على سفن السّطح، أو من منصة برية.

بدأت دراسات إنتاج هذا الصاروخ بين إيطاليا وفرنسا في عام 1967، وأنتج أول صاروخ تجريبي عام 1971، أما الإنتاج الكمي للصاروخ أتومات فلم يبدأ إلاّ في عام 1976.

اختلف تقييم كل من البحرية الفرنسية، والبحرية الإيطالية، للصاروخ. فقد رأي الفرنسيون أن الإنتاج الأول من الصاروخ كافٍ، ويحقق أغراض التصميم، بينما أصر الإيطاليون على تطوير الرأس الباحث للصاروخ؛ وأدت الرغبة الإيطالية إلى إنتاج الجيل الثاني من الصاروخ أتومات، التي تميزت بإضافة "الرقم 2" إلى اسم الصاروخ، والتي عرفت في البحرية الإيطالية باسم تيزيو Teseo، وهو نوع لم تسمح إيطاليا بتصديره؛ وتميز هذا الصاروخ المطور بزيادة مدى الصاروخ، وإمكانية تلقيه إشارات للتوجيه وتصحيح المسار، في مرحلة الطيران المتوسط.

يبدو الشكل الخارجي للصاروخ أوتومات مشابهاً لقذيفة الطوربيد، وهو مزود بأجنحة متعامدة في منتصف جسم الصاروخ، وكذلك جنيحات متعامدة عند مؤخرته، وينتهي كل جناح بهوائي لتلقي أوامر التوجيه؛ يخزن الصاروخ أوتومات على متن السفن، داخل حاوية مصنوعة من مادة الألياف الزجاجية، ويمكن تخزينه داخلها لمدة عام من دون الحاجة إلى أعمال الصيانة.

وحال إطلاق الصاروخ، يرتفع إلى 80 متر، ثم ينخفض إلى ارتفاع 20 متر فقط، ويظل على هذا الارتفاع حتى وصوله إلى الهدف المحدد. وخلال مرحلة الطيران المتوسطة، يوجه الصاروخ بالقصور الذاتي، ويعتمد على رادار قياس الارتفاع للمحافظة على ارتفاعه عن سطح الماء، أما المرحلة النهائية من الطيران، فيستخدم فيها باحث راداري مركب في رأس الصاروخ، لا يبدأ العمل، إلاّ على مسافة 12 كم من الهدف المحدد، وعندما يكتشف الباحث الراداري، أن المسافة بينه وبين الهدف قد أصبحت 5 كم فقط، فإنه يعطي الأوامر للصاروخ ليرتفع إلي 175 متراً، ليهاجم الهدف من الاتجاه الرأسي، الذي يتكون ـ عادة ـ من سطح أقل تدريعاً.

1. بلد المنشأ: إيطاليا وفرنسا
2. الاستخدام: صاروخ مضاد للسفن، موجه رادارياً في مرحلته الأخيرة، يمكن استخدمه من الطائرات، أو سفن السطح، أو من فوق منصات برية.
3. الدول المستخدِمة: إيطاليا، وفرنسا، والمملكة العربية السعودية، وبيرو، والعراق.
المواصفات العامة والفنية:
1. المواصفات العامة:

4.46 م
الطول
40 سم
القطر
1.3 م
المسافة بين أطراف الأجنحة
770 كجم
الوزن
​

2. المدى:
· 60 - 150 كم
3. السرعة:
· 1100 كم / ساعة
4. آلات الدفع:
· محرك الطيران: محرك نفاث ذو قوة دفع تصل إلى 400 كجم
· محرك الدفع: يستخدم محركين يعملان بالوقود الجاف، مركبين على جانبي جسم الصاروخ، يوفر كل محرك قوة دفع 3.500 كجم، وينفصلان بعد حوالي ثلاث ثوان من الإطلاق.
5. أنظمة التوجيه:
· القصور الذاتي في المرحلة المتوسطة،
· راداري إيجابي في المرحلة النهائية
6. الرأس الحربي:
· عبوة خارقة شديدة الانفجار زنة 210 كجم، مع استخدام طبات اقترابية أو طرقية.



​



[hosam55555]

رد: التسليح البحري...شامل

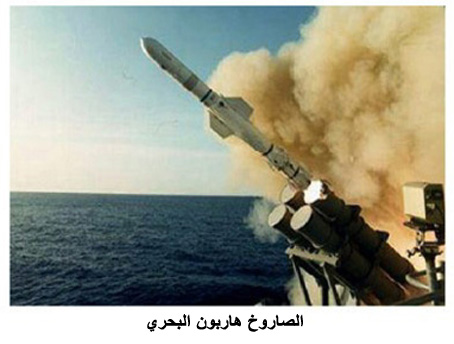

الصاروخ هاربون البحري

​

Harpoon AGM - 84 Missile​

الصاروخ هاربون مضاد للسفن، ويعمل في مختلف الأجواء، ويصلح للإطلاق من الطائرات وسفن السطح والغواصات؛ ويستخدم التوجيه الراداري لتصحيح المسار والوصول إلى الهدف.

استخدم الصاروخ هاربون لأول مرة في عام 1977، من سفن السطح، وفي عام 1979 من الطائرة بي ـ 52 جي
B-52G.
ويقلل مسار الطيران المنخفض، والمقطع الراداري الصغير، احتمال اكتشاف الصاروخ بواسطة الوسائل الدفاعية للسفن المعادية.
ويمكن إطلاق الصاروخ هاربون من العديد من القواذف، على القطع البحرية المختلفة؛ كما أنه يطلق من الغواصات، وهو معبأ داخل كبسولة خاصة، تنفجر عند الوصول إلى السطح وينطلق منها الصاروخ؛ أما عند الإطلاق من الطائرة، فيسقط الصاروخ من تحت الجناح، ولا يُستخدم في هذه الحالة، محرك الدفع ذو الوقود الجاف، ويعمل المحرك النفاث للصاروخ، بعد ابتعاد الطائرة بالمسافة المناسبة.
أُنتج الصاروخ هاربون في أوائل السبعينات، وخضع إلى عمليات تطوير متعددة، تمثلت في المجموعة الأولي Block 1 في عام 1978، والمجموعة 1ب Block 1B، في عام 1981. أما الصواريخ المستخدمة حالياً، فهي من المجموعة ا سي Block 1C، التي صممت عام 1982، ومخطط الاستمرار في استخدام الصاروخ حتى عام 2015.

1. بلد المنشأ: الولايات المتحدة الأمريكية
2. الاستخدام: صاروخ مضاد للسفن، ذو توجيه راداري إيجابي، يطلق من الطائرات، أو سفن السطح المختلفة، أو الغواصات.
3. الدول المستخدِمة: يستخدم الصاروخ هاربون في العديد من الدول، ومنها الولايات المتحدة الأمريكية، والمملكة المتحدة، ومصر، وتركيا، وإسرائيل، وتايوان، وكندا، واستراليا، وإيران، والبحرين، وألمانيا، واليونان، وهولندا، والبرتغال، وأسبانيا، والمكسيك.
المواصفات العامة والفنية:
1. المواصفات العامة:

الطراز المحمول جواً 3.8 م
الطراز المحمول بحراً 4.5 م
الطول
34.4 سم
القطر
91.4 سم
المسافة بين أطراف الأجنحة
519.4 كجم
وزن المحمول جوا
628.2 كجم
وزن المحمول بحرا
​

2. المدى:
· 60 ميل بحري
3. السرعة:
· مقاربة لسرعة الصوت
4. آلات الدفع:
· محرك الطيران: محرك نفاث من إنتاج شركة تليداين
· محرك الدفع: يستخدم في المرحلة الأولي من الإطلاق محرك دفع صاروخي، بقوة دفع 594 كجم
5. أنظمة التوجيه:
· توجيه راداري إيجابي
6. الرأس الحربي:
· عبوة خارقة شديدة الانفجار تزن 224 كجم

​



[hosam55555]

رد: التسليح البحري...شامل

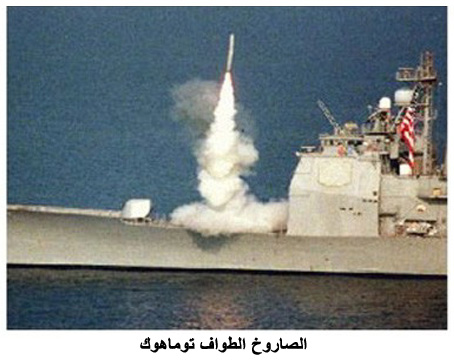

الصاروخ الطواف توماهوك

​

Tomahawk Cruise Missile BGM - 109​

الصاروخ توماهوك، مخصص لضرب الأهداف الأرضية، ويُطلق من سفن السطح والغواصات، وسرعته أقل من سرعة الصوت، وهو مصمم للطيران على ارتفاعات منخفضة جداً، ًومزود بأكثر من وسيلة للتحكم والتوجيه أثناء مرحلة الطيران؛ وكان أول استخدام عملي لهذا الصاروخ، أثناء حرب تحرير الكويت "عاصفة الصحراء" في عام 1991، حيث حقق نجاحاً كبيراً. وبعد ذلك استخدم بنجاح في مناطق صراع أخري؛ في عام 1995 وقّعت الولايات المتحدة الأمريكية، والمملكة المتحدة، عقداً بشراء الأخيرة 65 صاروخ توماهوك؛ وهي أول عملية بيع لهذا الصاروخ خارج أمريكا.

وقد استخدم الجيلان الأول والثاني من صواريخ التوماهوك، أسلوبين لتصحيح المسار، والوصول إلى الهدف، هما:
1. توجيه باستخدام أسلوب مطابقة تضاريس سطح الأرض، Terrain Contour Matching، ويُستخدم فيه جهاز الرادار، الموجود على رأس الصاروخ، صورة الخريطة المخزنة به مسبقاً، كمرجع لمقارنتها مع بيانات ارتفاعات وتضاريس سطح الأرض المكتشفة رادارياً، ومعرفة موقع الصاروخ بناء على ذلك، ويصدر جهاز الرادار إشارات التحكم اللازمة لتصحيح مسار الصاروخ.

2. نظام لمقارنة ومعالجة صورة منطقة الهدف بطريقة رقمية، Digital Scene Matching Area Correlation ؛ ويُستخدم هذا النظام في المرحلة النهائية من مسار الصاروخ نحو الهدف، حيث تجرى مقارنة صورة للهدف مخزنة في رأس الصاروخ، بالصورة الضوئية الفعلية، التي يراها الصاروخ. ويصدر هذا النظام الإشارات الإلكترونية لتنفيذ التصحيح النهائي لمسار الصاروخ، وضمان دقة إصابة الهدف.

الجيل الثالث أضاف استخدام منظومة الأقمار الصناعية العالمية لتحديد الموقع، إلى كل من النظامين السابقين.

ويُعد الاكتشاف الراداري للصاروخ توماهوك أثناء طيرانه، أمراً بالغ الصعوبة، نظراً لمساحته الرادارية الصغيرة جداً، وكذلك لطيرانه المنخفض.

والتطوير المنتظر في الجيل الرابع للصاروخ التوماهوك، هو إنتاج الصاروخ التوماهوك التكتيكي، وسيتضمن إمكانيات إضافية لتقييم الخسائر Damage Assessment، وإعادة تخصيص الأهداف أثناء الطيران، Retargeting In Flight، ونظام متطور لتخصيص المهام والصاروخ على القاذف Mission Planning، ومن المنتظر دخول هذا الجيل إلى الخدمة في عام 2003.
استُخدم الصاروخ توماهوك لأول مرة، خلال حرب الخليج، عاصفة الصحراء، في عام 1991، واستخدم بعد ذلك في قصف العراق في يناير ويونيه من عام 1993، ثم بعد ذلك في صراع منطقة البوسنة عام 1995، والعراق في عام 1996، وفي عملية ثعلب الصحراء عام 1998، ثم في كوسوفو عام 1998؛ وخلال هذه المعارك، أطلق ما يزيد على 620 صاروخاً؛ منها 297 صاروخ في عاصفة الصحراء، نجح الإطلاق في 290 حالة، وفشل في 7 حالات، ومن بين الحالات الناجحة، أصاب 242 صاروخاً الهدف المحدد إصابة مباشرة.

1. بلد المنشأ: الولايات المتحدة الأمريكية
2. الاستخدام: صاروخ بعيد المدى، ذو سرعة أقل من سرعة الصوت، يستخدم لقصف الأهداف الأرضية الثمينة والمحصنة،?ويستخدم من البوارج والمدمرات والطرادات والفرقاطات?والغواصات.
3. الدول المستخدِمة: الولايات المتحدة الأمريكية، المملكة المتحدة.
المواصفات العامة والفنية:
1. المواصفات العامة:

من دون مرحلة الدفع 5.56 متر
بمرحلة الدفع 6.25 متر
الطول
51.81 سم
القطر
من دون مرحلة الدفع 1315.44 كج
بمرحلة الدفع 1587.6 كج
الوزن:
​

2. المدى:
· 870 ميلاً بحرياً (1400 كم)
3. سرعة الطيران:
· 550 ميل / ساعة (880 كم / ساعة)
4. آلات الدفع:
· محرك الطيران: محرك مروحي توربيني Turbo-fan نوع F107-WR-402
· محرك الدفع: محرك يستخدم الوقود الجاف
5. أنظمة التوجيه:
· نظام تيركوم TERCOM في الجيل الأول والثاني والثالث
· نظام ديسماك DSMAC في الجيل الأول والثاني والثالث
· نظام الأقمار الصناعية العالمي لتحديد الموقع GPS، في الجيل الثالث فقط
6. الرأس الحربية:
· عبوة شديدة الانفجار، زنة ألف رطل، أو عبوة من القنابل العنقودية.

الصاروخ قادر على حمل رأس نووية


​



[hosam55555]

رد: التسليح البحري...شامل

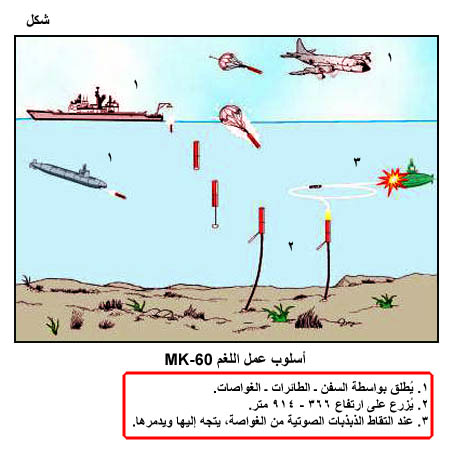

اللغم البحري إم كي ـ 60 كابتور

​

MK-60 CAPTOR Sea Mine​

اللغم البحري الأمريكي إم كي – 60 كابتور MK-60 CAPTOR، يُستخدم في القوات البحرية الأمريكية. وهو اللغم الأكثر قدرة على الغوص في الأعماق، والعمل على تدمير الغواصات. وهو مصمم للعمل في المياه العميقة في المحيطات؛ إضافة إلى المسطحات المائية الأخرى.

يُطلق هذا اللغم من سفن السطح بجميع أنواعها. كما يُسقط أيضاً من الطائرات في المنطقة المراد زرع الألغام بها. وهو ككل الألغام البحرية، يظل ساكناً في مياه الأعماق حتى وصول الإشارة الصوتية المنبعثة من الهدف. وهو بالتحديد غواصة؛ إذ إن نظام الكشف الصوتي في داخله يعمل على التقاط الترددات المنبعثة من الغواصات فقط. وهذه الذبذبات تعمل على تشغيله، فيتوجه فوراً بأوامر داخلية إلى مصدر الصوت ويدمره. صُنع من هذا اللغم أيضاً نوع يُطلق من الغواصات، ويعمل بنفس النظرية.

النوع الذي يُطلق من السفن والطائرات، يفوق وزنه الطن. والنوع الذي يُطلق من الغواصات يبلغ وزنه 935 كجم، وقطره 530 مم، على عمق عمليات من 366 ـ 914 متراً، ويستطيع التعامل مع هدف على مسافة حتى 7312 متراً بسرعة 28 عقدة، مكتسبة من محرك يعمل باحتراق الوقود.
يحمل اللغم رأساً متفجراً عادياً، يزن 44.4 كجم، أو شديد الانفجار، يزن 46.6 كجم، وهو قادر على تدمير الغواصة الحديثة مزدوجة الجدار، أو المصنوع بدنها من الفولاذ.
1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: لغم بحري مضاد للغواصات، يُطلق من سفن السطح بجميع أنواعها، من الطائرات، ويوجد منه نوع يُطلق من الغواصات.
3. الدول المستخدِمة: الولايات المتحدة الأمريكية، ودول حلف شمال الأطلسي، والاتحاد الأوروبي، وبعض دول العالم التي ينتمي تسليحها إلى الغرب.
4. الفئة: MK-60 CAPTOR.
المواصفات العامة والفنية
1. المواصفات العامة

368 سم، للنوع الذي يُطلق من الطائرات والسفن.
355 سم، للنوع الذي يُطلق من الغواصات.
أ. الطول الكلي:
530 مم.
ب. القطر:
260 سم (النوع الذي يُطلق من السفن).
ج. طول جهاز الإطلاق:
1077 كجم (النوع الذي يُطلق من السفن والطائرات).
935 كجم (النوع الذي يُطلق من الغواصات).
د. الوزن:
​

2. المحرك: يعمل باحتراق الوقود.
3. وزن الرأس المتفجر
أ. عادي: 44.4 كجم.
ب. شديد الانفجار: 46.6 كجم.
4. المدى: 7312 متراً.
5. السرعة: 28 عقدة (51.5 كم) في الساعة.
6. عمق العمليات: 366 ـ 914 متراً.
7. طريقة التشغيل: يعمل بالذبذبات الصوتية.
8. نظام التوجيه: ذاتي، بنظام التقاط الذبذبات الصوتية والاتجاه نحوها.
9. تاريخ دخول الخدمة: عام 1979.

​



[hosam55555]

رد: التسليح البحري...شامل

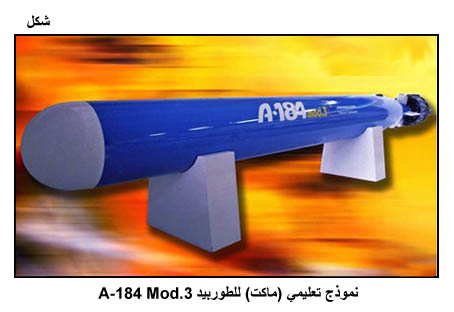

الطوربيد إيه – 184 موديل 3​

A-184 Mod. 3 TORBEDO​

أنتجت إيطاليا عائلة طوربيدات، عُرفت بالاسم A-184؛ وحمل أحدثها اسم (A-184 Mod. 3). وكان ذلك ثمرة الخبرة المكتسبة التي جنتها إيطاليا من الإنتاج المشترك للصاروخ MU-90، بين شركة إلينيا Elenia الإيطالية والشركات الفرنسية، بين عامَي 1993 و1997.

هذا الطوربيد تسلح به كلّ من سفن السطح والغواصات. ويتميز بازدواجية استخدامه ضد جميع سفن السطح أو الجيل الجديد من الغواصات المغمورة، أياً كان عمق غوصها. ويستطيع تدمير الغواصات الحديثة ذات الهيكل المزدوج. يزن الطوربيد 1315 كجم، في حين يزن الرأس المدمر نحو 240 كجم. وتبلغ سرعته القصوى 37 عقدة، أي أكثر من سرعة أيّ غواصة، حتى الغواصات النووية. ويبلغ مداه 25 كم. وتعكس تلك البيانات سرعته العالية في مباغتة هدفه.

يعمل الطوربيد الإيطالي الحديث A-184 Mod. 3 بمحرك، يعمل بالكهرباء المستمدة من بطارية، تعتمد في أدائها على عنصري الفضة والزنك، من خلال تفاعل كيماوي يمنحه صمتاً تاماً على طول خط مروره، حيث لا توجد أيّ تروس أو مضخات؛ مما يجعل من الصعب اكتشافه بأجهزة السونار.

يعتمد الرأس المدمر للطوربيد في عمله على طبة تصادمية، تعمل فور صدمه الهدف. كما تعتمد نظرية توجيهه نحو الهدف على وحدتَين، إحداهما وحدة كشف إلكترونية، والأخرى وحدة كهروصوتية تقوم بتكبير الصوت داخل المياه ثم يتم التقاط الصوت عبر مصفوفتَين تعمل إحداهما في الاتجاه الرأسي والأخرى في الاتجاه الأفقي. ثم يتم تحليل الأصوات الملتقطة، وتحديد الهدف، وتصحيح اتجاه الطوربيد نحوه. ويوفر هذا النوع من التوجيه مساراً آمناً للطوربيد، بل دقة عالية في تحديد إحداثيات الهدف. ويتبادل الطوربيد ووحدة إدارة النيران بالسفينة الأم بيانات إحداثياته في الأبعاد الثلاثة، وسرعته، وأيّ تحديث تم في خط مروره عما سبق برمجته عليه، ووضعه بالنسبة إلى الهدف، وأيضاً بداية تشغيل الطبة، وإذا كان فقد الهدف أم لا، حتى صدمه إياه.

يؤكد الخبراء الإيطاليون أن هذا التوجيه يحقق أفضل قدرات للطوربيد A-184 Mod.3، لكشف هدفه بسرعة والوصول إليه بدقة متناهية. ولأجل هذا رأى الخبراء أن هذا النوع من الطوربيدات يمثل جيلاً جديداً للقرن الحادي والعشرين. فهو يخالف الأنواع الأخرى، حتى النوعَين السابقَين من نفس الفئة A-184 Mod. 1, 2، من حيث محرك الدفع الخاص به، وازدواجية طريقة التوجيه، وقدرته على التخفي أثناء اتجاهه إلى الهدف؛ فضلاً عن مداه وسرعته وحجم الرأس المدمر وقوته التدميرية؛ والأهم من ذلك قدرته على التعامل مع جميع سفن السطح وجميع الغواصات أيّاً كان عمقها تحت الماء.

1. بلد المنشأ: إيطاليا.
2. الاستخدام: طوربيد حديث. تُسلح به كلّ من الغواصات وسفن السطح. ويتميز بازدواجية استخدامه، سواء في استهداف سفن السطح المعادية أو الجيل الجديد من الغواصات، وحتى العمل في أيّ من المياه العميقة أو الضاحلة.
3. الدول المستخدِمة: إيطاليا.
4. الفئة: A-184 Mod. 3.
المواصفات العامة والفنية
1. المواصفات العامة
أ. الطول: ثمانية أمتار.
ب. القطر: 534 مم.
ج. الوزن: 1315 كجم.
د. وزن الرأس المتفجر: 240 كجم.
2. المحرك: محرك يعمل بالكهرباء المستمدة من بطارية أحادية الاستخدام، تعتمد في أدائها على عنصرَي الفضة والزنك؛ مما يمنحه صمتاً تاماً على طول خط المرور.
3. المدى
أ. 15 كم، في حالة سرعة قصوى 37 عقدة.
ب. 25 كم، في حالة سرعة أقل 24 عقدة.
4. السرعة
أ. سرعة قصوى: 37 عقدة في الساعة.
ب. سرعة أقلّ: 24 عقدة في الساعة.
5. الجيل: الثالث.
6. نظام التوجيه: يتم التوجيه عبر وحدة كشف إلكترونية، ووحدة كهروصوتية، ومصفوفتَين تعملان في الاتجاهَين الرأسي والأفقي داخل الطوربيد.
7. نوع الطابة: تصادمية.

​



[hosam55555]

رد: التسليح البحري...شامل

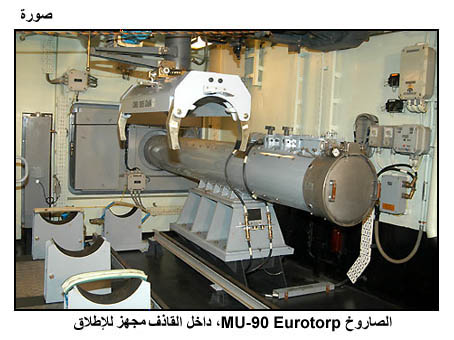

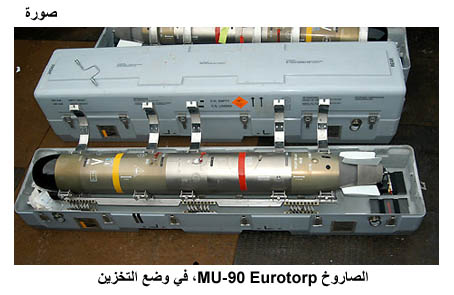

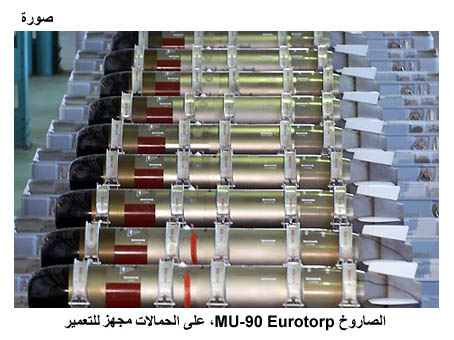

الطوربيد إم يو ـ 90 إمباكت

في منتصف مايو 1991، وقعت الحكومتان الفرنسية والإيطالية اتفاقاً تحت اسم MU-90، وأحياناً يُطلق عليه الاسم IMPACT، لإنتاج نوع مطور من الطوربيدات الخفيفة. وحددت المواصفات التكتيكية شركاتهما الوطنية: شركة ألينيا الإيطالية، وشركتا DCN العالمية وتاليس الفرنسيتان، وهي كالآتي:
طوربيد متطور ذو وزن خفيف، بمدى يصل إلى 25 كم، وسرعة تتعدى 50 عقدة. يصل عمره الافتراضي إلى ثلاثين عاماً. يتميز بقدرة عالية على المناورة والهجوم على كافة الغواصات المغمورة، أيّاً كان عمق غوصها في مياه البحر. وأن يعمل بنظرية "اضرب وانس" Fire and Forget. وأن يُعَد في رأس قائمة الجيل الثالث.

وبعد عامَين، بدأت اختبارات الأجزاء الرئيسية للطوربيد المستهدف، ومن بينها حزم البرامج التي سيزود بها. وخلال النصف الثاني من ديسمبر 1995، تم اختيار 50 عينة بحثية كاملة من الطوربيد.
أُبرمت أولى عقوده خلال عام 1997، لمصلحة القوات البحرية لدى كلّ من فرنسا وإيطاليا وألمانيا؛ لتلحق بها في ما بعد الدانمارك، وبولندا، وأستراليا، ونيوزيلندا.

عُدَّ الرأس المدمر للطوربيد MU-90 شحنة ناسفة V350، تعمل بطريقة تصادمية. وهي قادرة على تدمير الغواصات الحديثة ذات الهيكل المزدوج، وغواصات القرن الحادي والعشرين النووية والتقليدية، بما فيها تلك المغطاة صوتياً أو القادرة على المراوغة، حتى التي لديها مضادات إيجابية أو سلبية للطوربيدات. علماً بأن الطوربيد MU-90 IMPACT مزود بباحث متطور للغاية، يعمل على العديد من الترددات الصوتية، يُتيح له تتبع عدة أهداف في وقت واحد.

الطوربيد يمكن إطلاقه من على ظهر السفن. كما يُطلق من الطائرات العمودية البحرية، وفي جميع الأحوال الجوية. يبلغ عياره 323.7 مم، وهو العيار القياسي المستخدم من قِبل منظمة حلف شمال الأطلسي والاتحاد الأوروبي؛ ولذلك فمن المرجح أن يقرر المزيد من بحريات تلك الدول التزود به.
والطوربيد مؤمن عبر نظامَين ميكانيكيَّين، وستة أنظمة إلكترونية منفصلة في أدائها. ويعمل محرك الطوربيد كهربائياً اعتماداً على مضخة متعددة الريش، وبطارية من أكسيد الألومنيوم الفضي، تستخدم ثاني أكسيد الصوديوم المذاب في مياه البحر (إلكتروليت). يسمح هذا النظام للطوربيد بالحركة شبه الصامتة والتغيير الآلي لسرعة حركته، اعتماداً على البيئة المحيطة والسيناريو المبرمج عليه. ويتيح له أداء المهمة حتى نهاية مداه بالسرعة المطلوبة، بغض النظر عن تغيُّر ملوحة المياه أو حرارتها على طول خط المرور؛ مما يعني صلاحية الاشتباك بالطوربيد داخل كلّ من المياه المفتوحة أو الضاحلة.

هذه المميزات تتيح للطوربيد أن يكون في مقدمة الطوربيدات التي تُسلح بها سفن السطح والغواصات، وحتى جميع الطائرات العمودية وذات الجناح الثابت. ويتميز بقدرة عالية على المناورة والهجوم على كافة الغواصات المغمورة، أيّاً كان عمق غوصها في مياه البحر؛ فضلاً عن دقة إصابته للهدف، وقدرته على الاختيار من عشرة أهداف في آن واحد، وتغيير اتجاهه من هدف إلى آخر خلال ثلاث ثوانٍ. ويعمل في نطاق أطوال موجية أكثر من عشرة كيلوهرتز.

1. بلد المنشأ: فرنسا/ إيطاليا.
2. الاستخدام: تستخدم الطوربيد كافة سفن السطح والغواصات، بل جميع الطائرات العمودية وذات الجناح الثابت. وله قدرة عالية على الهجوم على كافة الغواصات المغمورة، أيّاً كان عمق غوصها في مياه البحر. ويمكنه أيضاً تدمير كافة غواصات القرن الحادي والعشرين النووية والتقليدية، بما فيها تلك المغطاة صوتياً، وحتى التي لديها مضادات إيجابية أو سلبية للطوربيدات، أو الغوصات الحديثة ذات الهيكل المزدوج.

3. الدول المستخدِمة: فرنسا ـ إيطاليا ـ الدانمارك ـ ألمانيا ـ بولندا ـ أستراليا ـ نيوزيلندا. ومن المرجح أن تقرر المزيد من الدول التزود به.

4. الفئة: MU-90 EUROTORP.
المواصفات العامة والفنية
1. المواصفات العامة
أ. الطول: متران و85 سم.
ب. القطر: 323.7 مم.
ج. الوزن: 304 كجم.
د. الرأس المدمر: شحنة ناسفة V350.
2. المحرك: محرك كهربائي، يعمل بمضخة متعددة الريش، وبطارية من أكسيد الألومنيوم الفضي، تستخدم ثاني أكسيد الصوديوم.
3. المدى
أ. 12 كم، بسرعة قصوى (50 عقدة/ ساعة).
ب. 25 كم، بسرعة دنيا (29 عقدة/ ساعة).
4. السرعة
أ. السرعة الدنيا: 29 عقدة (54 كم) في الساعة.
ب. السرعة القصوى: 50 عقدة (93 كم) في الساعة.
5. المدى الأقصى للاكتشاف: 2500 متر.
6. عمق العمليات (الإبحار)
أ. ألف متر، حدّ أقصى في المياه العميقة.
ب. 25 متراً، في المياه قليلة العمق.
ج. ثلاثة أمتار، أقلّ عمق مياه صالحة للإبحار.
7. عدد الأهداف في وقت واحد: أكثر من عشرة أهداف.
8. نطاق الأطوال الموجية للعمليات: أكثر من عشرة كيلوهرتز.
9. العمر الافتراضي: 30 عاماً.

​



[hosam55555]

رد: التسليح البحري...شامل

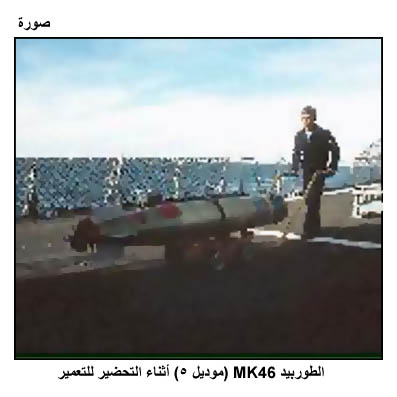

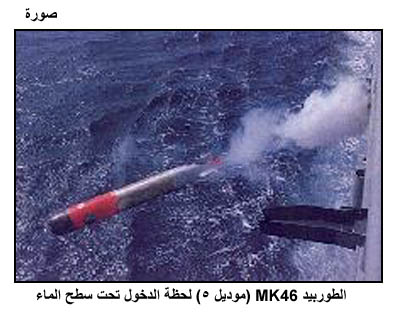

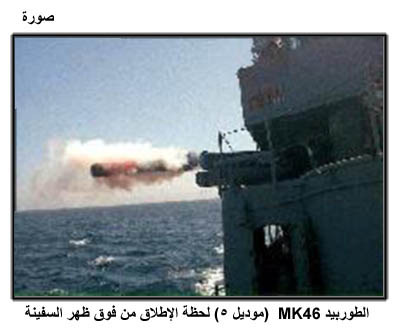

الطوربيد إم كي 46​

MK46 (Mod.5) TORBEDO

​

الطوربيد MK46 (Mod.5) هو الطوربيد القياسي لحلف شمال الأطلسي. كما أنه يُعد العمود الفقري للذخيرة البحرية في القوات البحرية الأمريكية؛ وسوف يبقى حتى عام 2015.
صُمم الطوربيد MK46 لاستهداف الغواصات المعادية بأسلوب عالي الأداء. فهو يعمل بنظرية توجيه صوتي إيجابي/ سلبي، معتمداً على وحدتَين إحداهما وحدة كشف إلكترونية، والأخرى كهروصوتية تقوم بتكبير الصوت؛ ومن خلال مصفوفة تعمل على تحليل الأصوات الملتقطة وتحديد بيانات الهدف، وتصحيح الطوربيد نحو الهدف؛ ويوفر هذا النوع من التوجيه مساراً آمناً ودقة عالية.

ويُطلق هذا الطوربيد من أنابيب إطلاق موضوعة على ظهر السفينة، وليس تحت الماء.
في عام 1989، بدأ مشروع تطوير الطوربيد لتحسين أدائه، حتى الوصول إلى الطوربيد (موديل 5)، والذي يمكنه العمل في المياه الضاحلة العميقة، بسرعة تصل إلى 45 عقدة (83.7 كم) في الساعة؛ مما أكد قدرته على التعامل معل جميع سفن السطح وجميع الغواصات، أياً كانت سرعتها أو مدى غوصها. وهو يحمل رأساً متفجراً بنوعَيه: العادي يزن 44.4 كجم، وشديد الانفجار يزن 46.5 كجم؛ مما يمكن الطوربيد من التعامل مع الغواصات الجديدة ثنائية الجدار، كما يمكنه في حالة فقْد الهدف من إعادة التوجيه والهجوم على هدف جديد.

صُمم الطوربيد MK46، طوره إلى MK46 Mod. 5 مصنع إليانت Eliant للأنظمة التقنية الأمريكي. وبدأت عملية التطوير عام 1966 (موديل 0)، إلى أن وصلت إلى (موديل 5)، عام 1979.

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: طوربيد خفيف مضاد للغواصات بالدرجة الأولى. يُطلق من السفن والطائرات العمودية.
3. الدول المستخدِمة: الولايات المتحدة الأمريكية، ودول حلف شمال الأطلسي، ودول الاتحاد الأوروبي، وإسرائيل، وكثير من دول العالم.
4. الفئة: MK46 (Mod. 5).
المواصفات العامة والفنية
1. المواصفات العامة

متران و60 سم.
أ. الطول:
324 مم.
ب. القطر:
245 كجم (مع الرأس المتفجر).
ج. الوزن:
44.4 كجم (رأس عادي)،
46.5 كجم (رأس شديد الانفجار).
د. وزن الرأس المتفجر:
​

2. المحرك: محرك واحد، ذو سرعتَين، يعمل بالوقود السائل.
3. المدى: 11 كم، بسرعة 83.7 كم في الساعة.
4. السرعة
أ. سرعة صغرى: 28 عقدة (51.1 كم) في الساعة.
ب. سرعة قصوى: 45 عقدة (83.7 كم) في الساعة.
5. العمق
أ. حدّ أدنى: 18.3 متراً، تحت سطح الماء.
ب. حدّ أقصى: 1371 متراً، تحت سطح الماء.
6. نظام التوجيه: صوتي، إيجابي/ سلبي.
7. المصنعون: إليانت للأنظمة التقنية، بالولايات المتحدة الأمريكية.
8. تاريخ دخول الخدمة
أ. الموديل 0: 1966.
ب. الموديل 5: 1979.


​



[DrGohar]

رد: التسليح البحري...شامل

ممتاز ممتاز ممتاز
تابع



[الزعيم]

رد: التسليح البحري...شامل

عمل جيد وموسوعة ممتازة ومختصرة واقترح اخي العزيز ان تحولها الى موضوع خاص بالصواريخ البحرية والطوربيدات والالغام فقط وتحذف الصواريخ النووية ومضادات الصواريخ
مجرد راي فقط
