الصاروخ مضاد دبابات(spike)
وهي عائلة من الصواريخ الموجهة المضادة للدبابات اسرائيلية الصنع تعمل بنظرية اضرب وانس وهي تتبع الجيل الثالث من اجيال الصواريخ الموجهةالنظام محمول بواسطة فرد المشاة
وتصنف افراد عائلة الصاروخ(spike) الى 4 طرازات
الطراز الاول منها تسلح به قوات المشاة وهو قصير المدى بمدى 800 متر ويعتمد في توجيه على باحث كهروبصري يعمل بكاميرا رقمية والاشعة تحت الحمراء الصادرة عن الهدف
اما الطراز الثاني فمتوسط المدى حيث يتراوح مداه من 200 الى 2500 م ويعرف باسم (spike-mr) وتسلح به كل من القوات الخاصة وقوات المشاة ونجحت اسرائيل في تصديره اله هولندا وبولندا وفنلندا وسنغافورة
ويعتمد في توجيه نفس الباحث في الطراز السابق
والطراز الثالث ذو المدى الابعدوالذي يتراوح مداه من 200 الى 4000 متر ويسمى (spike-lr )وتم تحميله على مركبات القتالالخفيفة مع امكانية استخام قوات المشاة له من خلال قاعدة ثلاثية
الطراز الرابع وهو الاحدث وهم ذو مدى 400 الى 8000 م يحمل اسم(spike-er) وينفرد هذا الطراز هو والسابق باسلوب توجيه مزدوج يعتمد على نظرية اضرب وراقبعبر كابل من الالياف الضوئية وكاميرة فيديوخلال خط مرور الصاروخ عند المدى القريب بينما يعتمد على خط المرور البعيد على نظرية اضرب وانسى استنادا الى باحث متطوريعمل بالاشعة تحت الحمراءالصادرة عن الهدف
ويطلق الطراز(spike-er) من قاعدة ثلاثية او من خلال مركبات القتال الخفيفة كما سلحت به القوات الجوية الاسرائيلية طائرات الهليكوبتر به
ويبلغ طول الصاروخ 167 سم وقطره 17 سم ويزنوهو داخل غلافه33 كجم وعلى حين تزن القاعدة الاطلاق 3كجم فان اجمالي وزن القاذف بمكوناته55 كجم
الدول المستخدمة:1-اسرائيل
2-اسبانيا
3-النرويج
4-بريطانيا
القاذف الاسرائيلي شيبون
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
مه شيبون و هو النسخة المطورة جدا للار بى جى وهو صناعة اسرائيلية قامت الصناعات العسكرية الاسرائيلية رفائييل بتطويره --كان اصل هذا القاذف قبل تطويره يحمل ايضا نفس الاسم واصله صناعة امريكية وهو موازى لللار بى جى الروسى الصنع وهنا الحديث عن النسخة الامريكية القديمة ---
نعود للرشفون الاسرائيلى الذى دخل الخدمة بعد عملية اسرائيل التى اطلقت عليها سلامة الجليل هنالك اكتشفت اسرائيل انها بحاجة لقاذف اقوى من الامريكى الذى كانت تستخدمه فقامت بتطويره للقاذف الذى ترونه وهو مزود بحاسوب الكترونى لقياس المسافات والابعاد والزوايا والحركة وملائمتها ببث مباشر على شاشة الحاسوب الصغير المزود به القاذف ليصل الى اقصى درجات الدقة ويتم استخدام قذائف من عيار 96 ملمتر لهذا القاذف وهى قذائف براس مذدوج (لانها تعمل بانفجارين متتاليين) وقذائفه تزن اثنين كيلواجرام وهى مخصصة لاختراق المبانى التى يتحصن خلها افراد وليست للدروع او الدبابات وبامكان القذيفة اختراق جدار من الطوب بسمك 80 سنتيمتر او اختراق جدار من الباطون بسمك 50 سنتيمترا ويبلغ مداه حوالى 1000 متر وتكون اصابته فعالة جدا بمسافة 600 مترا ويزن القاذف 9 كيلواجرام والقذيفة 2 كيلوجرام وطول القاذف 110 سنتيمترا واسرائيل تقوم بتصديره وبيعه لجنوب افريقا وبعض دول العالم بسعر 2100 دولار .
والهدف من استخدامه الان فى الجنوب ليس للدبابات فلا يملكها حزب الله ولا القاذف معد لذلك فهو معد لاختراق المبانى والغرف وتمشيط وقصف البيت قبل دخوله
AT-2/swatter
تم انتاج ثلاث انواع من هذا الموديل A , B and C ابعادهم جميعا 1.160mmطول
148mm قطر
اوزان الفئه A , B تتراوح بين ) 27 , 29 ) كيلو جرام على الترتيب , ولهم اسلوب توجيه يدوي .
الفئه C لها اسلوب توجيه مختلف يعرف اختصارًا ب semi-automatic command-to-of-sight (SACLOS) .
يمكن ان يطلق الصاروخ من على مركبات ك brdm/brdm-2 , كما يمكن ان ينطلق من على متن طائرات مروحيه كMi-8T , Mi-24/hind
للصاروخ الفئه Aمدي اشتباك يتراوح بين 500 وبين 2500متر .
وللفئه B,Cمدي اشتباك يصل في الفئه C الى 4000متر , وللفئه Bالى 3500متر .
للثلاث فئات سرعه تصل الى 150متر في الثانيه .
§ SWATTER A - 17 seconds to 2,500 meters.
§ SWATTER B - 23 seconds to 3,500 meters.
§ SWATTER C - 26-27 seconds to 4,000 meters
وللصاروخ مدي اقصي في الاختراق يصل الي 500 mm
AT-4/spogot
يشبه كثيرا هذا الصاروخ الصاروخ الامريكي TOW(tube-launched,optically tracked,wire-guided)
طول الصاروخ 863mm
119mmقطر
الوزن 22.5kg
ولكنه يختلف عن الصاروخ ساغر بأنه له motorاقوي مما زاد من قدره اختراقه .
للصاروخ مدي ادني يصل 70m وحد اقصي يصل الي 2000m وله سرعه تصل الى 185m.per.sec , رغم ان للصاروخ راس حربي اصغر نسبيا من الصاروخ ساغر لكن له قدره اختراق penetrate تتراوح بين 500,600mm
الروس اطلقى على الصاروخ اسم مستعار "fagot" means "bassoon"
AT-5 SPANDREL
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
المواصفات :
إسم النظام : AT-5 SPANDREL
تاريخ الإنتاج : 1973
القاذف : 9P135M
المدى : 100/ 4000 م
القدره على الخرق للدروع : 650 ملم
التوجيه : سلكى
معدل الإطلاق : 2 – 3 قذيفه / د (تعتمد على
المدى)
الطاقم : 3
وزن المنظومه : 22.5 كجم
سرعة الطيران الإبتدائيه : 80 م/ ث
سرعة الطيران النهائيه : 200 م / ث
نظام التحكم بالنيران : 9S451M1
منظار التصويب (للمدفعى) : SH119M19 بقدره4X
دقة الإصابه : 90%
زمن الطيران : 20 ثانيه
الدول المستخدمه : أكثر من 25 دوله بالإضافه
لجمهوريات الإتحاد السوفييتى السابق
MBT LAW :
المواصفات:
جافلين المضاد للدبابات
المواصفات:
المدى : الأقصى 2000 متر والأدنى 75 متر
وزن الصاروخ : 8.4 كغ وهو من النوع الحراري
القطر : 14
المدى : الأقصى 2000 متر والأدنى 75 متر
وزن الصاروخ : 8.4 كغ وهو من النوع الحراري
اختراق الدروع حتى سماكة 600 مم وللقذيفة نوع 148 a يبلغ الاختراق حتى 800 مم
يمكن حمله وعدد الطاقم 2
الحد الأدنى للرمي المباشر 50 متر وللرمي على أعلى الهدف يصبح الحد الأدنى للرمي 150 متر
مواصفات المنظار
الوزن : 6.4 كغ
قوة التكبير النهارية :4 مرات
قوة التكبير الليلية : 4 و 9 مرات
يمكن لبطاريته العمل مدة 4 ساعات متواصلة
نوع البطارية من الليثيوم نموذج BA5590
مواصفات القذيفة
الوزن : 11.8 كغ
الطول : 1081.2 مم
القطر : 126.9 مم
مدى القذيفة : 2500 متر
الراس :TANDEM SHAPED CHARGE
الحشوة الدافعة : وقود صلب بمرحلتين
مواصفات انبوب الإطلاق :
الوزن :4.1 كغ
الطول : 1198
القطر : 142.1 متر.1 متر
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.

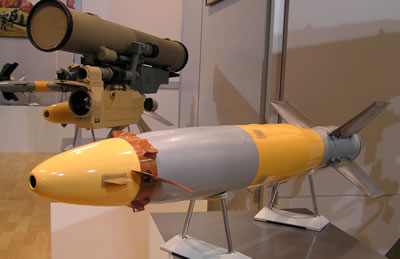

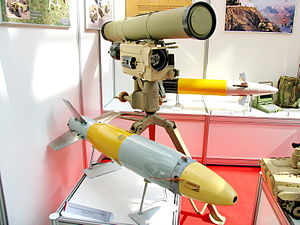

صاروخ كورنيت :
المواصفات:
البلد المصنعة:روسيا
عدد الطلقات:400طلقة في الدقيقة
وهو مزود بنضام تحكم دقيق جدا ومتطور يعمل بطريقة اتوماتكية لتوجيه باشعة اليزر لتصحيح المسار من نوع SACLOS
وهو سريع التحضير والضرب المباشر اما حامل الصاروح اي الارجل الحديدية ونضام التوجيه فهو مزود بمنضار لرؤية الليلية والحرارية وهذا النضم صنعته الشركة الحكومية لانضمة الؤية المتطورة المسماتNAPOGIPO KAZAN
RPG-30
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
المواصفات:
العيار:105
البلد المصنع:روسيا
الشركة المصنعة:شركة بازلت الروسيه Bazalt
القدره على إختراق: 600 – 650 ملم
المدي: 200 م .
وهي عائلة من الصواريخ الموجهة المضادة للدبابات اسرائيلية الصنع تعمل بنظرية اضرب وانس وهي تتبع الجيل الثالث من اجيال الصواريخ الموجهةالنظام محمول بواسطة فرد المشاة
وتصنف افراد عائلة الصاروخ(spike) الى 4 طرازات
الطراز الاول منها تسلح به قوات المشاة وهو قصير المدى بمدى 800 متر ويعتمد في توجيه على باحث كهروبصري يعمل بكاميرا رقمية والاشعة تحت الحمراء الصادرة عن الهدف
اما الطراز الثاني فمتوسط المدى حيث يتراوح مداه من 200 الى 2500 م ويعرف باسم (spike-mr) وتسلح به كل من القوات الخاصة وقوات المشاة ونجحت اسرائيل في تصديره اله هولندا وبولندا وفنلندا وسنغافورة
ويعتمد في توجيه نفس الباحث في الطراز السابق
والطراز الثالث ذو المدى الابعدوالذي يتراوح مداه من 200 الى 4000 متر ويسمى (spike-lr )وتم تحميله على مركبات القتالالخفيفة مع امكانية استخام قوات المشاة له من خلال قاعدة ثلاثية
الطراز الرابع وهو الاحدث وهم ذو مدى 400 الى 8000 م يحمل اسم(spike-er) وينفرد هذا الطراز هو والسابق باسلوب توجيه مزدوج يعتمد على نظرية اضرب وراقبعبر كابل من الالياف الضوئية وكاميرة فيديوخلال خط مرور الصاروخ عند المدى القريب بينما يعتمد على خط المرور البعيد على نظرية اضرب وانسى استنادا الى باحث متطوريعمل بالاشعة تحت الحمراءالصادرة عن الهدف
ويطلق الطراز(spike-er) من قاعدة ثلاثية او من خلال مركبات القتال الخفيفة كما سلحت به القوات الجوية الاسرائيلية طائرات الهليكوبتر به
ويبلغ طول الصاروخ 167 سم وقطره 17 سم ويزنوهو داخل غلافه33 كجم وعلى حين تزن القاعدة الاطلاق 3كجم فان اجمالي وزن القاذف بمكوناته55 كجم
الدول المستخدمة:1-اسرائيل
2-اسبانيا
3-النرويج
4-بريطانيا
الصاروخ المضاد للدروع Tow
الصاروخ المضاد للدروع TOW (Tube-launched, Optically tracked and Wire-guided)
يمكن إطلاق القذيفة من سطح الأرض باستخدام أنبوب مثبت على منصب أو محمول على عربة ويمكن أن يكون هذا الأنبوب مفرد أو مزدوج أو رباعي كما يمن أن يستخدم من قبل القوات المحمولة جوا باستخدام الطائرات المروحية كالكوبرا AH-1 وال هيوياي UH-1 وال هيوز
قذيفة التاو ويمكن إطلاق ثلاث قذائف خلال (90 ) ثانية ويستخدم لتدمير الدبابات بشكل رئيسي وكذلك العربات غير المدرعة ومنصات إطلاق الصواريخ والطاقم العامل عليها وضد الملاجئ وفي مختلف الظروف الجوية وهو سلاح أمريكي تستخدمه العديد من البلدان منها إيران حيث استخدمته ضد الدبابات العراقية عام 1980(النموذج TOW) كما تستخدمه كثير من الدول مثل بريطانيا السويد سنغافورة كينيا اليابان الفلبين النرويج بلجيكا ايطاليا جنوب أفريقيا تايوان تايلاند جنوب أفريقيا تركيا كوريا الجنوبية الأردن السعودية الكويت الباكستان والصهاينة في فلسطين اضافةللبلد المصنع أمريكا
يتم تسديد القذيفة من قبل الرامي باستخدام منظار ويكون للقذيفة مرحلتين محرك صاروخي بحشوة دافعة صلبة
يتابع الرامي مشاهدة وملاحقة الهدف من خلال المنظار ويتم إرسال أوامر التوجيه من قبل كومبيوتر التوجيه باستخدام سلكين ملفوفين على بكرة في مؤخرة القذيفة ويتصلان من جهة أخرى بوحدة التحكم للقذيفة
حالما يتم الإطلاق وخلال (0.05) ثانية تخرج القذيفة من الأنبوب نتيجة عمل المحرك الصاروخي وتنبسط أجنحة التوازن الموجودة في وسط الصاروخ وهي مستطيلة الشكل بحواف مائلة وعددها أربعة وأجنحة التحكم الموجودة في ذيل الصاروخ وعددها أربعة كذلك مستطيلة الشكل وبعد أن يصل الصاروخ إلى مسافة الأمان يشتعل وقود الصاروخ الصلب (المرحلة الثانية من الحشوة الدافعة لهذا النوع من الصاروخ) والذي يؤدي إلى تسريع الصاروخ ووصوله إلى سرعة تقدر ب (0.9 ) ماك وتصل سرعة الصاروخ المقذوف من المروحيات عند ارتطامه بالهدف 280 م/ثا
مدخنة الصاروخ جانبية حيث يتم استعمال مؤخرة الصاروخ لخروج سلك التوجيه
بعد الإطلاق يجب على الرامي الحرص على تثبيت المنظار على الهدف المطلوب حيث تقوم مجموعة القيادة والتوجيه الملحقة بمنصة الإطلاق وبشكل آلي متابعة توجيه الصاروخ إلى الهدف وتصحيح مساره حيث يتم إرسال هذه الأوامر عبر سلكي التوجيه
يمكن لهذا الصاروخ من اختراق درع بسماكة (600)مم (يمكن أن تصل في النموذج TOW 2A المضاد للدروع المحمية بدروع ارتدادية متفجرة إلى (1000)مم حيث في هذا الصنف يكون ذو رأس مزدوج يعمل بالتتالي) والحد الأدنى للرماية (65 ) متر والأقصى _(3000) متر وذلك للنوع BGM-71A
ويتم التحكم بالقذيفة بمنارة حرارية عالية الكثافة للدلالة على موقع الصاروخ والتي تزود مصدر الملاحقة بموجة طويلة تحت الحمراء وإشارات XENON للموجة القصيرة
نظام الملاحقة المزدوج هذا يزيد من مقاومة الأشعة الضوئية والأمواج تحت الحمراء(This dual-tracking system provides increased resistance to electro-optical and infrared countermeasures)
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
الصاروخ المضاد للدروع TOW (Tube-launched, Optically tracked and Wire-guided)
يمكن إطلاق القذيفة من سطح الأرض باستخدام أنبوب مثبت على منصب أو محمول على عربة ويمكن أن يكون هذا الأنبوب مفرد أو مزدوج أو رباعي كما يمن أن يستخدم من قبل القوات المحمولة جوا باستخدام الطائرات المروحية كالكوبرا AH-1 وال هيوياي UH-1 وال هيوز
قذيفة التاو ويمكن إطلاق ثلاث قذائف خلال (90 ) ثانية ويستخدم لتدمير الدبابات بشكل رئيسي وكذلك العربات غير المدرعة ومنصات إطلاق الصواريخ والطاقم العامل عليها وضد الملاجئ وفي مختلف الظروف الجوية وهو سلاح أمريكي تستخدمه العديد من البلدان منها إيران حيث استخدمته ضد الدبابات العراقية عام 1980(النموذج TOW) كما تستخدمه كثير من الدول مثل بريطانيا السويد سنغافورة كينيا اليابان الفلبين النرويج بلجيكا ايطاليا جنوب أفريقيا تايوان تايلاند جنوب أفريقيا تركيا كوريا الجنوبية الأردن السعودية الكويت الباكستان والصهاينة في فلسطين اضافةللبلد المصنع أمريكا
يتم تسديد القذيفة من قبل الرامي باستخدام منظار ويكون للقذيفة مرحلتين محرك صاروخي بحشوة دافعة صلبة
يتابع الرامي مشاهدة وملاحقة الهدف من خلال المنظار ويتم إرسال أوامر التوجيه من قبل كومبيوتر التوجيه باستخدام سلكين ملفوفين على بكرة في مؤخرة القذيفة ويتصلان من جهة أخرى بوحدة التحكم للقذيفة
حالما يتم الإطلاق وخلال (0.05) ثانية تخرج القذيفة من الأنبوب نتيجة عمل المحرك الصاروخي وتنبسط أجنحة التوازن الموجودة في وسط الصاروخ وهي مستطيلة الشكل بحواف مائلة وعددها أربعة وأجنحة التحكم الموجودة في ذيل الصاروخ وعددها أربعة كذلك مستطيلة الشكل وبعد أن يصل الصاروخ إلى مسافة الأمان يشتعل وقود الصاروخ الصلب (المرحلة الثانية من الحشوة الدافعة لهذا النوع من الصاروخ) والذي يؤدي إلى تسريع الصاروخ ووصوله إلى سرعة تقدر ب (0.9 ) ماك وتصل سرعة الصاروخ المقذوف من المروحيات عند ارتطامه بالهدف 280 م/ثا
مدخنة الصاروخ جانبية حيث يتم استعمال مؤخرة الصاروخ لخروج سلك التوجيه
بعد الإطلاق يجب على الرامي الحرص على تثبيت المنظار على الهدف المطلوب حيث تقوم مجموعة القيادة والتوجيه الملحقة بمنصة الإطلاق وبشكل آلي متابعة توجيه الصاروخ إلى الهدف وتصحيح مساره حيث يتم إرسال هذه الأوامر عبر سلكي التوجيه
يمكن لهذا الصاروخ من اختراق درع بسماكة (600)مم (يمكن أن تصل في النموذج TOW 2A المضاد للدروع المحمية بدروع ارتدادية متفجرة إلى (1000)مم حيث في هذا الصنف يكون ذو رأس مزدوج يعمل بالتتالي) والحد الأدنى للرماية (65 ) متر والأقصى _(3000) متر وذلك للنوع BGM-71A
ويتم التحكم بالقذيفة بمنارة حرارية عالية الكثافة للدلالة على موقع الصاروخ والتي تزود مصدر الملاحقة بموجة طويلة تحت الحمراء وإشارات XENON للموجة القصيرة
نظام الملاحقة المزدوج هذا يزيد من مقاومة الأشعة الضوئية والأمواج تحت الحمراء(This dual-tracking system provides increased resistance to electro-optical and infrared countermeasures)
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
والتاو هو واحد من أكثر القذائف الموجهه الحديثه إنتشاراً فى
العالم الآن حيث يخدم بجيوش أكثر من 45 دوله عبر أكثر
من 15,000 منصة إطلاق بريه ومحموله جوية
القاذف الاسرائيلي شيبون
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
مه شيبون و هو النسخة المطورة جدا للار بى جى وهو صناعة اسرائيلية قامت الصناعات العسكرية الاسرائيلية رفائييل بتطويره --كان اصل هذا القاذف قبل تطويره يحمل ايضا نفس الاسم واصله صناعة امريكية وهو موازى لللار بى جى الروسى الصنع وهنا الحديث عن النسخة الامريكية القديمة ---
نعود للرشفون الاسرائيلى الذى دخل الخدمة بعد عملية اسرائيل التى اطلقت عليها سلامة الجليل هنالك اكتشفت اسرائيل انها بحاجة لقاذف اقوى من الامريكى الذى كانت تستخدمه فقامت بتطويره للقاذف الذى ترونه وهو مزود بحاسوب الكترونى لقياس المسافات والابعاد والزوايا والحركة وملائمتها ببث مباشر على شاشة الحاسوب الصغير المزود به القاذف ليصل الى اقصى درجات الدقة ويتم استخدام قذائف من عيار 96 ملمتر لهذا القاذف وهى قذائف براس مذدوج (لانها تعمل بانفجارين متتاليين) وقذائفه تزن اثنين كيلواجرام وهى مخصصة لاختراق المبانى التى يتحصن خلها افراد وليست للدروع او الدبابات وبامكان القذيفة اختراق جدار من الطوب بسمك 80 سنتيمتر او اختراق جدار من الباطون بسمك 50 سنتيمترا ويبلغ مداه حوالى 1000 متر وتكون اصابته فعالة جدا بمسافة 600 مترا ويزن القاذف 9 كيلواجرام والقذيفة 2 كيلوجرام وطول القاذف 110 سنتيمترا واسرائيل تقوم بتصديره وبيعه لجنوب افريقا وبعض دول العالم بسعر 2100 دولار .
والهدف من استخدامه الان فى الجنوب ليس للدبابات فلا يملكها حزب الله ولا القاذف معد لذلك فهو معد لاختراق المبانى والغرف وتمشيط وقصف البيت قبل دخوله
AT-2/swatter
تم انتاج ثلاث انواع من هذا الموديل A , B and C ابعادهم جميعا 1.160mmطول
148mm قطر
اوزان الفئه A , B تتراوح بين ) 27 , 29 ) كيلو جرام على الترتيب , ولهم اسلوب توجيه يدوي .
الفئه C لها اسلوب توجيه مختلف يعرف اختصارًا ب semi-automatic command-to-of-sight (SACLOS) .
يمكن ان يطلق الصاروخ من على مركبات ك brdm/brdm-2 , كما يمكن ان ينطلق من على متن طائرات مروحيه كMi-8T , Mi-24/hind
للصاروخ الفئه Aمدي اشتباك يتراوح بين 500 وبين 2500متر .
وللفئه B,Cمدي اشتباك يصل في الفئه C الى 4000متر , وللفئه Bالى 3500متر .
للثلاث فئات سرعه تصل الى 150متر في الثانيه .
§ SWATTER A - 17 seconds to 2,500 meters.
§ SWATTER B - 23 seconds to 3,500 meters.
§ SWATTER C - 26-27 seconds to 4,000 meters
وللصاروخ مدي اقصي في الاختراق يصل الي 500 mm
AT-4/spogot
يشبه كثيرا هذا الصاروخ الصاروخ الامريكي TOW(tube-launched,optically tracked,wire-guided)
طول الصاروخ 863mm
119mmقطر
الوزن 22.5kg
ولكنه يختلف عن الصاروخ ساغر بأنه له motorاقوي مما زاد من قدره اختراقه .
للصاروخ مدي ادني يصل 70m وحد اقصي يصل الي 2000m وله سرعه تصل الى 185m.per.sec , رغم ان للصاروخ راس حربي اصغر نسبيا من الصاروخ ساغر لكن له قدره اختراق penetrate تتراوح بين 500,600mm
الروس اطلقى على الصاروخ اسم مستعار "fagot" means "bassoon"

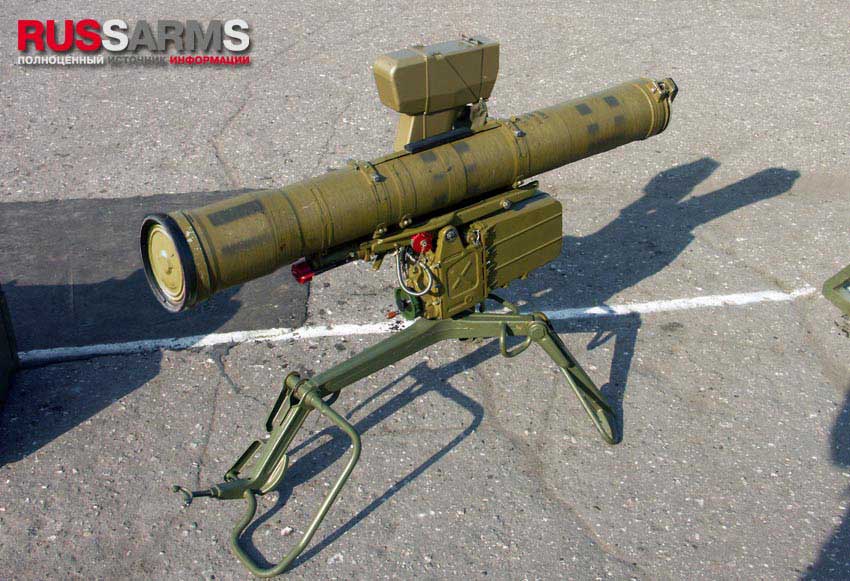

AT-5 SPANDREL
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
المواصفات :
إسم النظام : AT-5 SPANDREL
تاريخ الإنتاج : 1973
القاذف : 9P135M
المدى : 100/ 4000 م
القدره على الخرق للدروع : 650 ملم
التوجيه : سلكى
معدل الإطلاق : 2 – 3 قذيفه / د (تعتمد على
المدى)
الطاقم : 3
وزن المنظومه : 22.5 كجم
سرعة الطيران الإبتدائيه : 80 م/ ث
سرعة الطيران النهائيه : 200 م / ث
نظام التحكم بالنيران : 9S451M1
منظار التصويب (للمدفعى) : SH119M19 بقدره4X
دقة الإصابه : 90%
زمن الطيران : 20 ثانيه
الدول المستخدمه : أكثر من 25 دوله بالإضافه
لجمهوريات الإتحاد السوفييتى السابق
MBT LAW :
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
المواصفات:
الطول : 1 متر .
العيار : 110 ملم .
الوزن الكلي : 11.6 كج .
نظام التوجية : PLOS-CLOS .
المدي : 1000 متر باستخدام نظام التوجية CLOS
600 متر باستخدام نظام التوجية PLOS
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.

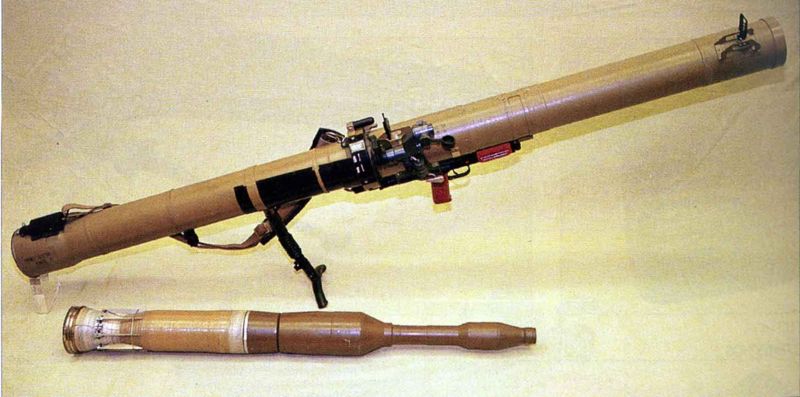

rpg-29
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
المواصفات:
العيار : 110 ملم .
الوزن الكلي : 11.6 كج .
نظام التوجية : PLOS-CLOS .
المدي : 1000 متر باستخدام نظام التوجية CLOS
600 متر باستخدام نظام التوجية PLOS
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
rpg-29
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
المواصفات:
- عيار : 105 مم
- وزن القاذف : 11.5 كيلوغرام
- وزن الدانة (المقذوف) : 6.1 كغ
- المدي الفعال للضرب : 500 م
- الحرارة المناسبة للتشغيل : -50 ° الي 50 °
- معدل الاختراق فى الدروع المتجانسة(بعد الدروع المتفجرة النشطة):أكثر من 60 سم
- معدل الاختراق فى الدشم والمبانى : 1،50 سم
- سرعة الدانة (المقذوف) : 130 م / ث
جافلين المضاد للدبابات
المدى : الأقصى 2000 متر والأدنى 75 متر
وزن الصاروخ : 8.4 كغ وهو من النوع الحراري
القطر : 14
المدى : الأقصى 2000 متر والأدنى 75 متر
وزن الصاروخ : 8.4 كغ وهو من النوع الحراري
اختراق الدروع حتى سماكة 600 مم وللقذيفة نوع 148 a يبلغ الاختراق حتى 800 مم
يمكن حمله وعدد الطاقم 2
الحد الأدنى للرمي المباشر 50 متر وللرمي على أعلى الهدف يصبح الحد الأدنى للرمي 150 متر
مواصفات المنظار
الوزن : 6.4 كغ
قوة التكبير النهارية :4 مرات
قوة التكبير الليلية : 4 و 9 مرات
يمكن لبطاريته العمل مدة 4 ساعات متواصلة
نوع البطارية من الليثيوم نموذج BA5590
مواصفات القذيفة
الوزن : 11.8 كغ
الطول : 1081.2 مم
القطر : 126.9 مم
مدى القذيفة : 2500 متر
الراس :TANDEM SHAPED CHARGE
الحشوة الدافعة : وقود صلب بمرحلتين
مواصفات انبوب الإطلاق :
الوزن :4.1 كغ
الطول : 1198
القطر : 142.1 متر.1 متر
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
صاروخ كورنيت :
المواصفات:
البلد المصنعة:روسيا
عدد الطلقات:400طلقة في الدقيقة
وهو مزود بنضام تحكم دقيق جدا ومتطور يعمل بطريقة اتوماتكية لتوجيه باشعة اليزر لتصحيح المسار من نوع SACLOS
وهو سريع التحضير والضرب المباشر اما حامل الصاروح اي الارجل الحديدية ونضام التوجيه فهو مزود بمنضار لرؤية الليلية والحرارية وهذا النضم صنعته الشركة الحكومية لانضمة الؤية المتطورة المسماتNAPOGIPO KAZAN
RPG-30
تكبير الصورةتصغير الصورة
تم تعديل ابعاد هذه الصورة. انقر هنا لمعاينتها بأبعادها الأصلية.
المواصفات:
العيار:105
البلد المصنع:روسيا
الشركة المصنعة:شركة بازلت الروسيه Bazalt
القدره على إختراق: 600 – 650 ملم
المدي: 200 م .
