بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

[ilove_egypt]

فى بداية افكار تطوير منظومات sa-3 قامت شركة من بيلاروسيا اسمها

( تيترايدر- Tetraedr)​

بانتاج حزمة الكترونية جديدة خاصة بتطويرات منظومة الدفاع الجوى الروسية

s-125 petchora او sa-3

​

بهدف تطوير اجرائات eccm فى المنظومة وكذلك كافة اجرائاتها الالكترونية , والدفاع ضد الصواريخ
المضادة للاشعاع الرادارى

anti radiation missiles

او ما يطلق عليها اختصارا:

(arm)

​

​

​

​

​

​

​

وسميت تلك الحزمة الجديدة ب

srtz-2tm

​

​

و ذلك للدفاع ضد بطارية البيتشورا وراداراتها من الصواريخ المذكورة والتى تعتبر الد اعداء انظمة الدفاع الجوى , مما حدا بالجانب البيلاروسى لابتكار تلك الحزمة الالكترونية. وتطوير صواريخ sa-3 عموما .

وذلك لعدة اسباب تتعلق بالصاروخ نفسة.


1/ لمميزاتة العملية وقدراتة فى التتبع والتشابك.


2/ لتوافرة فى عدة دول ورغبة بعض تلك الدول فى تطويرة والاعتماد علية مستقبلا.


3/ لمديات الصاروخ نفسة وهى مديات معقولة والى حد كبير .



4/ تاريخ المنظومة المشرف فى كل الحروب التى خاضتها , وكان اخرها عملية عاصفة الصحراء, وحرب البلقان.


وهذا هو ما دفع بيلاروسيا ومن خلال الشركة المذكورة سابقا لتطوير تلك الصواريخ ومن بعدها روسيا

وترقية النسخة المذكورة من

s-125 sam system

الى

s-125 pechora 2m

وتدعيم الكترونياتها واجرائاتها الوقائية كما سبق.

وتكون تلك الحزمة الجديدة مرتبطة برادار الاشتباك للمنظومة من نوع

SNR-125-2TM engagement radar

وبالتالى اصبحت المنظومة قادرة على التغلب على كل الصواريخ المضادة للاشعاع الرادارى

ومنها:

1/ صواريخ ( دليلة ) الاسرائيلية المضادة للاشعاع الرادارى.

2/ صواريخ الهارم...AGM-88A/B/C HARM

3/ الفرنسى as.37 martel.

4/ البريطانى alarm.

5/ ايضا كل الصواريخ المضادة للاشعاع الرادارى من فئة الصاروخ الامريكى..AGM-137 Tacit Rainbow.

وظيفة تلك الحزمة الالكترونية الجديدة srtz-2tm هى :



التغلب على

1/ جميع المقذوفات المضادة للاشعاع الرادارى ..والعاملة بنظام توجية GPS او GLOPAL POSITIONING SYSTEM.


2/ وهى التغلب على تلك المقذوفات ذات بواحث موجية ملليمترية

MilliMetric Wave Imaging (MMWI) seekers

كتلك المستخدمة فى بعض قنابل jdam وصواريخ المافريك.



3/ قدرات للتعامل مع المقذوفات الموجهة بصريا او حراريا .. eo/ir.

من هذا المنطلق اصبح للمنظومة الصاروخية القدرة على

التغلب على الصواريخ ARM ( او ما يشار لة ب KILL PROBABILITY- Pk) بالنسب المئوية الاتية:


95% لاول قصف من صواريخ الهارم... كحالة قياسية.


93% للقصفة الثانية


90% للقصفة الرابعة.

اما الحزمة الالكترونية ذاتها srtz-2tm فاصبح لها قدرة بقائية


93% / 92% / 90%, على التوالى.


وعلى عكس اجهزة التشويش الاخرى المستخدمة فى الدفاعات الجوية


ف srtz-2tm يتميز بالحركية نظرا لتحميلة على عربة MAZ-6317 6 x 6


ومولد ذو قدرة 20 كيلو وات, لتغذية المنظومة بالطاقة الكهربائية.

وخمسة دقائق فقط هو الفارق الزمنى بين القصف من

المنظومة وتغيير المواقع او ما يطلق علية ....

shoot-and-scoot.

ويعتبر تصميم الحزمة متميز نظرا لكونة يعتمد على زوج من الهوائيات , كلا منهم بقنوات تغذية مضغوطة للدليل الموجى, احدهم يتم وضعة على سطح الشاحنة, والثانى يتم وضعة على ذراع صغير طولة 5 متر.

هذا بالاضافة الى وحدة تحكم مع الهوائيين المذكورين لبث الترددات عبرهما , اما الجهاز الخاص بالتشويش فى الحزمة المذكورة فهو يعمل على بث هدف خاطئ للطائرات المعادية, حيث يقوم بتلقى الترددات المنيعثة من الرادار الاصلى من خلال قناة اتصال مستقلة تقوم على اثرها المنظومة بتوليف موجات خادعة
واكثر جاذبية للصاروخ المضاد للرادار عن رادار منظومة الصاروخ الاصلي.

ومعدل تغطية هوائيى الحزمة 360 درجة , وتغطية الارتفاع ما بين 15 درجة و 80 درجة.

ولم توضح شركة ( تيترايدر) ( tetraedr) اكثر من ذلك.

* * *

التطوير الروسى / البيلاروسى.
​

فقد جاء هذا التطوير من خلال شركة روسية / بيلاروسية

اسمها ( الانظمة الدفاعية الروسية-البيلاروسية ) Oboronitelnye Sistemy.



وهو انتاج جهاز بث خداعى لتطويراتهم من منظومة s-125 m mobile sa-3 goa systems

وبالفعل تم انتاج منظومة جديدة وسميت ب

( KRTZ-125-2M)

وتلك صورة لها:

وذلك بهدف حماية UNV-1 Low Blow engagement radar

او رادار التعقب والاشتباك فى منظومة السام 3 وهو ( لو بلو).من هجمات صواريخ

anti radiation missiles.

وتلك هى صورتة:

ويمكن استخدام ذلك الشرك الخداعى فى النسخ السوفيتية المختلفة ايضا من الصواريخ ارض/ جو.

ويتكون النظام من الاتى:​

1/ وحدة التحكم الرئيسية واسمها (OI-125BS )

والتى تباشر عملها من خلال وصلة راديو ومرتبطة بست وحدات بث رادارى من OI-125BS

والتى عادة ما يتم وضعها فى اطار دائرة قطرها 300 متر.



2/ وحدة التحكم المسماة OI-125BS مزودة بكابل او وصلة راديو مرتبطة برادار المنظومة الاصلى وهو ( لو بلو ) .... وصورتة بالاعلى.



3/ جهاز UV-74 للتحكم فى اطلاق الصواريخ بشكل متزامن .



4/ كاميرا تعمل بالاشعة فوق البنفسجية UV-82.



5/ وحدة اختبارية.



6/ قطع غيار للمنظومة الالكترونية ومولد للطاقة الكهربائية وشاحن .



7/ سيارة من طراز Ural-4320 6 x 6 truck
لحمل كل هذا العتاد وتلك صورتها:

واخيرا فان هذة الحزمة الروسية البيلاروسية توفر معدل Pk بقاء لمنظومة السام 3 من صواريخ arm بنسبة:



90% للقصف الاول

80% للقصف الثانى.

مما سبق يتضح بالفعل ان هناك امكانيات كبيرة للبيتشورا فى التعامل مع الصواريخ المضادة للرادار وهو رعب منظومات الدفاع الجوى القديمة.


تحياتى.
​

​

​

​

​

​

​

​

​

​

​

​

​

​



[body_saleh]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

موضوع رائع يستحق التقدير والشكر والتقييم​



[ilove_egypt]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

موضوع رائع يستحق التقدير والشكر والتقييم​

شكرا على مرورك الكريم اخى العزيز... وشكرا لاطرائك .


تحياتى اخى.



​



[Trojan King]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

نرجو ان يتم شراء هذا النظام من جانب الدول العربية التى تستخدم النظام بتشورا
شكرا على الموضوع



[HardRock25]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

نرجو ان يتم شراء هذا النظام من جانب الدول العربية التى تستخدم النظام بتشورا
شكرا على الموضوع

ابشرك اخي العزيز مصر فعلا حدثت منظوماتها من البيتشورا لهذا النظام

والتحديث كان مصري 100% بلاضافه للحصول على صواريخ لها جديده وانظمه اخرى جديده روسيه في صفقه ليست ببعيده

وللتكايد هذا الرابط

http://defense-arab.comdefense-arab...b.comdefense-arab.com/printthread.php?t=12020



http://www.ikhwanonline.net/Article.asp?ArtID=12577&SecID=391


الحمد لله الجيش المصري لسه بخير ويعمل في صمت لتحديث كل افرعه باحدث التقنيات في اعالم

ودائما الاسود المصرية متأهبه ومستعد لاي عدوان من اي مكان

والله الموفق والمستعان



[ilove_egypt]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

نرجو ان يتم شراء هذا النظام من جانب الدول العربية التى تستخدم النظام بتشورا
شكرا على الموضوع

ابشرك اخي العزيز مصر فعلا حدثت منظوماتها من البيتشورا لهذا النظام

والتحديث كان مصري 100% بلاضافه للحصول على صواريخ لها جديده وانظمه اخرى جديده روسيه في صفقه ليست ببعيده

وللتكايد هذا الرابط

http://defense-arab.comdefense-arab...b.comdefense-arab.com/printthread.php?t=12020



http://www.ikhwanonline.net/article.asp?artid=12577&secid=391


الحمد لله الجيش المصري لسه بخير ويعمل في صمت لتحديث كل افرعه باحدث التقنيات في اعالم

ودائما الاسود المصرية متأهبه ومستعد لاي عدوان من اي مكان

والله الموفق والمستعان

مشكورين على مروركم الكريم اخوانى الاعزاء.


بالنسبة للتطوير المصرى هو فعلا التطوير الروسى البيلاروسى... وليس البيلاروسى.


تحياتى.




​



[Trojan King]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

ابشرك اخي العزيز مصر فعلا حدثت منظوماتها من البيتشورا لهذا النظام

والتحديث كان مصري 100% بلاضافه للحصول على صواريخ لها جديده وانظمه اخرى جديده روسيه في صفقه ليست ببعيده

وللتكايد هذا الرابط

http://defense-arab.comdefense-arab...b.comdefense-arab.com/printthread.php?t=12020



http://www.ikhwanonline.net/article.asp?artid=12577&secid=391


الحمد لله الجيش المصري لسه بخير ويعمل في صمت لتحديث كل افرعه باحدث التقنيات في اعالم

ودائما الاسود المصرية متأهبه ومستعد لاي عدوان من اي مكان

والله الموفق والمستعان

شكراً أخى على التوضيح و الى مزيد من التقدم ان شاء الله



[فيلد مارشال]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

التطوير المصرى كمان جعل الباتشورا يعمل على متن القطع البحرية وليس فى البر فقط



[HardRock25]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

التطوير المصرى كمان جعل الباتشورا يعمل على متن القطع البحرية وليس فى البر فقط

نعم اخي قرأت عن هذه المعلومه فعلا في السابق

وده يعد احد انجازات القوات المسلحه المصريه في الدفاع الجوي

وبصراحه عندنا اهتمام كبير جدا في الدفاع الجوي وتطوير مستمر ودائما المنظومات المصرية تثبت انها الاكثر كفائه وافضل
زي منظومة امون التي تفوقت على الباتريوت الامريكي في حرب الخليج

وزي عين الصقر الي تفوقت على مثيلتها الروسيه باعتراف الروس

وزي تطوير الباتشورا ده وانجاز يمثل التطوير الروسي

وده طبعا المعلن لنا فقط وسبق وصرح قائد قوات الدفاع الجوي وقال اننا بنحدث منظوماتنا للدفاع الجوي والرادارات باحدث التقنيات والتي تمكنها من اكتشاف الطائرات الشبحيه ايضا

بس الي نفس اعرف معلومات عن امكاناته المنظومه المصريه للدفاع الجوي بعيد المدى حورس

وكثر الكلام عن المنظومه دي وقيل انها بمساعده صينيه بدون ذكر اي تفاصيل عنها



[القيصر الروماني.]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

التطوير المصري لل S-125 Pechora

MOSCOW. (RIA Novosti military commentator Viktor Litovkin) - A military parade was held in Cairo to mark Independence Day on July 29. Three-axle trucks, each carrying two missiles inside sloping bodies, rolled by the VIP grandstands.

These missiles did not look like any other known shorter- or intermediate-range missiles. Their pointed warheads and four rows of fins on each stage closely resembled the well-known S-125 Pechora (NATO reporting name, SA-3 Goa) surface-to-air missile (SAM) system, which took part in several Egyptian-Israeli wars and reportedly downed dozens of enemy aircraft.
The stationary S-125 SAM was mounted on special platforms, rather than trucks, and had four launching rails, whereas the one displayed in Cairo featured two guiding rails.

Foreign military attaches did not expect the Egyptian military to show off such obsolete equipment, even if out of mere respect.

But the military attaches were wrong. The Egyptian army now wields brand-new Pechora-2M SAMs, "grandchildren" of the good old S-125, which knocked down nearly 4,000 U.S. aircraft in Vietnam and even one F-117 Stealth Fighter during the 1999 war against Yugoslavia.

Some countries, which cannot afford to replace the S-125 with the more advanced S-300PMU SAM system, opt to upgrade it in line with modern standards and objectives because of substantially lower costs.

The Russian-Belarusian financial-industrial group Oboronitelnye Sistemy (Defensive Systems) overhauled the S-125 SAM system on orders from Egypt and renamed it as the S-125 Pechora 2M. This R&D project can be compared to a quantum leap, of sorts.

The Soviet Union supplied S-125 SAMs to 35 world and seven CIS countries. However, Oboronitelnye Sistemy first decided to modernize the weapons owned by the Egyptian army, after winning an international tender, which was announced by Cairo in 1999, and which also involved Poland and Belarus.

But the Russian offer turned out to be more attractive, and the combat efficiency of the Pechora-2M was better than that of other systems. In fact, the Pechora-2M has outperformed its forerunner.
Viktor Vashchuk, deputy CEO of Oboronitelnye Sistemy, said the Egyptian contract was a real breakthrough for his company and for Russia, because military-technical cooperation with Egypt had been frozen for nearly a decade after the Soviet Union's break-up.

Spartak Narbikov, PhD, Oboronitelnye Sistemy chief engineer, explained the difference between the S-125 and the Pechora-2M. It took over three hours to transport the stationary S-125 launcher from one firing position to another, but the mobile Pechora-2M with the 5P73 index can change positions in just 20-25 minutes. Enhanced maneuverability contributes greatly to combat survivability, because approaching enemy aircraft can promptly attack exposed SAM launchers.

A state-of-the-art elements base is another crucial difference. Unlike the older S-125 system, which featured lamp electronics, solid-state and digital units account for 90% of the Pechora-2M's electronic network. The service life of advanced microprocessors has increased from 30-40 to 2,000 and even 10,000 hours. Moreover, the new jam-resistant system can successfully cope with enemy ECM (Electronic-Counter-Measures) systems and missiles.
Experts recall that the United States had used Shrike anti-radar missiles against targets in Vietnam. But things have changed since then, and even the sophisticated HARM anti-radar missile is unable to hit Pechora-2M aerial posts because they simply vanish off the screen. Unlike its predecessor, which had a 26-km range, the new SAM system can hit enemy aircraft 35 km away.

The Pechora-2M features an optronic network consisting of one TV channel and one thermal imaging channel. This network makes it possible to attack and destroy aerial targets day and night in conditions of radio-electronic warfare. Consequently, the Pechora-2M can hit F-16 fighters at 30-km ranges and larger aircraft at a range of up to 35 km.

The Izhevsk-based electromechanical plant Kupol and the Ulyanovsk mechanical plant, which are part of the Almaz-Antei Air Defense Concern, turn out revamped Osa-AKM, Tor-M1 and Buk-M1-2 SAM systems with similar optronic networks for the Russian army. These weapons have other ECM-protection systems.

Pechora-2M systems feature more powerful and effective missiles with the 5V27D and 5V27DE index. They have more advanced radio proximity fuses and warheads. Improved missile-guidance methods and the propulsion unit's higher power-to-weight ratio also deserve mention.

The MKB Fakel machine-building design bureau near Moscow manufactures these missiles and their 5V27DE equivalents. The latter feature heavier solid-propellant boosters for higher speed, range and hitting power. Only two, rather than four, missiles can now be launched. However, this will not impair the system's combat efficiency because each warhead now contains 270% more fragments, whose weight has increased 60%. The radio proximity fuse, which is activated 20 meters from the target, leaves no chance for any enemy aircraft, shorter- or intermediate-range missile. Fragmentation patterns make it possible to destroy the target's vital elements and missile warheads even at high angular speeds. Consequently, all targets flying at up to 750 meters per second cannot escape. This remarkable achievement makes older SAM systems obsolete.

The Pechora-2M, which can effectively hit incoming targets, uses new 5V27D and 5V27DE missiles, as well as the older 5V27 missiles.
Oboronitelnye Sistemy experts said their new invention was capable of firing any kind of ammunition. This is very important because foreign armed forces, including the Egyptian army, have many unspent missiles.

The new system's aerial and command posts are located up to 300 meters from missile launchers. Commanders relay orders via telecode and optronic communications networks, which shield telecommunications and combat-control equipment from enemy ECM systems and enhance personnel survivability in case of air strikes.

Viktor Vashchuk said the S-125 Pechora-2M SAM system could destroy any aerial target. Unlike other similar weapons, it is particularly effective against low-flying and small targets.
Other countries have asked Vashchuk's company to upgrade their S-125 SAM systems. The Military Balance, an annual report published by the International Institute for Strategic Studies in London, says Myanmar, Cuba, Peru, Slovakia, Vietnam, Syria, Libya, Bulgaria and India all have about 500 such systems, 200 to 250 of which can be overhauled. This means that Oboronitelnye Sistemy will have a lot of work in the foreseeable future.

However, Egypt became the first country to receive the first revamped Pechora SAMs, which reliably guard its air space.



[القيصر الروماني.]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

التطوير المصرى كمان جعل الباتشورا يعمل على متن القطع البحرية وليس فى البر فقط

من قال ان التطوير المصري هو من جعل البيتشورا يعمل على متن المنصات البحرية ارجوا المصداقية وتحري اكبر عن المعلومات .........

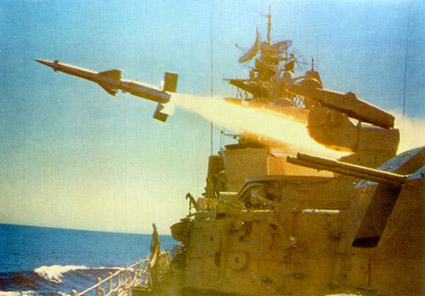

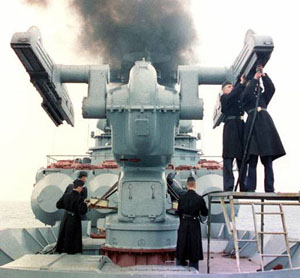

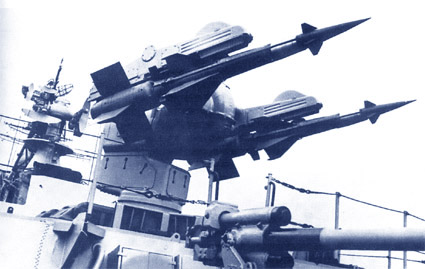

النسخة البحرية للبيتشوار والتي تعرف ب M-1 Volna او SA-N-1 هي تطوير روسي للنظام الاصلي بداء العمل على هذه النسخ في منتصف الخمسينات ودخل الخدمة الفعلية في البحرية الروسية عام 1962 و الهند هي الدولة الوحيدة خارج الاتحاد السوفياتي التي استعملت هذا النظام .....

خصائص النظام باختصار :

المدى : 4 -15 كلم
الارتفاع : 1 -10 كلم
نوع الصاروخ : V-600
ردار التوجيه والتحكم بنيران : 4R90 Yatagan
قدرات الحيازة و الاطباق : هدف واحد

في عام 1963 قام الروس بتطوير النظام الى نسخة احدث سميت ب Volna-M او Volna-M اهم التحديثات التي ادخلت عليها هي تغيير نوع الصاروخ الى النسخةV-601 وزيادة المدى الى 22 كلم والارتفاع الى 14 كلم مع قدرة الاطباق على هدفين في نفس الوقت و4 اهداف بنسبة للبوارج المحملة بنظامين

كما قام الروس في عام 1976 بتحديث بعض نسخ النظام الى نسخ Volna P مزودة بانظمة تتبع TV وقدرات اكبر على على مقوامة التشويش اضافة الى تغيير نوع الصواريخ المحملة على النظام......

يذكر ان للنظام قدرات اصابة اهداف اخرى والمتمثلة في سفن السطح والقطع البحرية واخر تطوير لنظام عرف بنسخة Volna-N



[ilove_egypt]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

التطوير المصري لل S-125 Pechora

MOSCOW. (RIA Novosti military commentator Viktor Litovkin) - A military parade was held in Cairo to mark Independence Day on July 29. Three-axle trucks, each carrying two missiles inside sloping bodies, rolled by the VIP grandstands.

These missiles did not look like any other known shorter- or intermediate-range missiles. Their pointed warheads and four rows of fins on each stage closely resembled the well-known S-125 Pechora (NATO reporting name, SA-3 Goa) surface-to-air missile (SAM) system, which took part in several Egyptian-Israeli wars and reportedly downed dozens of enemy aircraft.
The stationary S-125 SAM was mounted on special platforms, rather than trucks, and had four launching rails, whereas the one displayed in Cairo featured two guiding rails.

Foreign military attaches did not expect the Egyptian military to show off such obsolete equipment, even if out of mere respect.

But the military attaches were wrong. The Egyptian army now wields brand-new Pechora-2M SAMs, "grandchildren" of the good old S-125, which knocked down nearly 4,000 U.S. aircraft in Vietnam and even one F-117 Stealth Fighter during the 1999 war against Yugoslavia.

Some countries, which cannot afford to replace the S-125 with the more advanced S-300PMU SAM system, opt to upgrade it in line with modern standards and objectives because of substantially lower costs.

The Russian-Belarusian financial-industrial group Oboronitelnye Sistemy (Defensive Systems) overhauled the S-125 SAM system on orders from Egypt and renamed it as the S-125 Pechora 2M. This R&D project can be compared to a quantum leap, of sorts.

The Soviet Union supplied S-125 SAMs to 35 world and seven CIS countries. However, Oboronitelnye Sistemy first decided to modernize the weapons owned by the Egyptian army, after winning an international tender, which was announced by Cairo in 1999, and which also involved Poland and Belarus.

But the Russian offer turned out to be more attractive, and the combat efficiency of the Pechora-2M was better than that of other systems. In fact, the Pechora-2M has outperformed its forerunner.
Viktor Vashchuk, deputy CEO of Oboronitelnye Sistemy, said the Egyptian contract was a real breakthrough for his company and for Russia, because military-technical cooperation with Egypt had been frozen for nearly a decade after the Soviet Union's break-up.

Spartak Narbikov, PhD, Oboronitelnye Sistemy chief engineer, explained the difference between the S-125 and the Pechora-2M. It took over three hours to transport the stationary S-125 launcher from one firing position to another, but the mobile Pechora-2M with the 5P73 index can change positions in just 20-25 minutes. Enhanced maneuverability contributes greatly to combat survivability, because approaching enemy aircraft can promptly attack exposed SAM launchers.

A state-of-the-art elements base is another crucial difference. Unlike the older S-125 system, which featured lamp electronics, solid-state and digital units account for 90% of the Pechora-2M's electronic network. The service life of advanced microprocessors has increased from 30-40 to 2,000 and even 10,000 hours. Moreover, the new jam-resistant system can successfully cope with enemy ECM (Electronic-Counter-Measures) systems and missiles.
Experts recall that the United States had used Shrike anti-radar missiles against targets in Vietnam. But things have changed since then, and even the sophisticated HARM anti-radar missile is unable to hit Pechora-2M aerial posts because they simply vanish off the screen. Unlike its predecessor, which had a 26-km range, the new SAM system can hit enemy aircraft 35 km away.

The Pechora-2M features an optronic network consisting of one TV channel and one thermal imaging channel. This network makes it possible to attack and destroy aerial targets day and night in conditions of radio-electronic warfare. Consequently, the Pechora-2M can hit F-16 fighters at 30-km ranges and larger aircraft at a range of up to 35 km.

The Izhevsk-based electromechanical plant Kupol and the Ulyanovsk mechanical plant, which are part of the Almaz-Antei Air Defense Concern, turn out revamped Osa-AKM, Tor-M1 and Buk-M1-2 SAM systems with similar optronic networks for the Russian army. These weapons have other ECM-protection systems.

Pechora-2M systems feature more powerful and effective missiles with the 5V27D and 5V27DE index. They have more advanced radio proximity fuses and warheads. Improved missile-guidance methods and the propulsion unit's higher power-to-weight ratio also deserve mention.

The MKB Fakel machine-building design bureau near Moscow manufactures these missiles and their 5V27DE equivalents. The latter feature heavier solid-propellant boosters for higher speed, range and hitting power. Only two, rather than four, missiles can now be launched. However, this will not impair the system's combat efficiency because each warhead now contains 270% more fragments, whose weight has increased 60%. The radio proximity fuse, which is activated 20 meters from the target, leaves no chance for any enemy aircraft, shorter- or intermediate-range missile. Fragmentation patterns make it possible to destroy the target's vital elements and missile warheads even at high angular speeds. Consequently, all targets flying at up to 750 meters per second cannot escape. This remarkable achievement makes older SAM systems obsolete.

The Pechora-2M, which can effectively hit incoming targets, uses new 5V27D and 5V27DE missiles, as well as the older 5V27 missiles.
Oboronitelnye Sistemy experts said their new invention was capable of firing any kind of ammunition. This is very important because foreign armed forces, including the Egyptian army, have many unspent missiles.

The new system's aerial and command posts are located up to 300 meters from missile launchers. Commanders relay orders via telecode and optronic communications networks, which shield telecommunications and combat-control equipment from enemy ECM systems and enhance personnel survivability in case of air strikes.

Viktor Vashchuk said the S-125 Pechora-2M SAM system could destroy any aerial target. Unlike other similar weapons, it is particularly effective against low-flying and small targets.
Other countries have asked Vashchuk's company to upgrade their S-125 SAM systems. The Military Balance, an annual report published by the International Institute for Strategic Studies in London, says Myanmar, Cuba, Peru, Slovakia, Vietnam, Syria, Libya, Bulgaria and India all have about 500 such systems, 200 to 250 of which can be overhauled. This means that Oboronitelnye Sistemy will have a lot of work in the foreseeable future.

However, Egypt became the first country to receive the first revamped Pechora SAMs, which reliably guard its air space.

مشكور اخى على اضافتك, لكن انا اهتميت اكثر بالكترونيات المنظومة وتطويرها وهو ما يضيف لها ابعاد
عملياتية جيدة للغاية.




The joint Russian-ByeloRussian Defense Systems company is producing an emitting decoy system for their upgraded S-125M Pechora M / mobile SA-3 Goa system. Designated the

KRTZ-125-2M​

, the decoy was developed to protect the UNV-1 Low Blow engagement radar from ARM attacks.

It has been exported to Egypt and derivative designs for other former Soviet SAM systems are on offer​

[2].


http://www.ausairpower.net/APA-SAM-DefAids.html



تحياتى اخى.




​



[الصقر المصرى]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

lمشكور على المجهود وكل عام وانتم بخير



[Ak]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

والله مشكور جدا على الموضوع والمعلومات القيمة والدفاع الجوى المصرى مشرف للغاية ومتطور الحمد لله



[TOP ACE]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

ارفع لك القبعه على هذا الموضوع يا امين.

بصراحع فعلا موضوع رائع جدا ومفصل.

ووفرت عليا صفحات من القرائه والترجمه عشان اعرف تاريخ تطوير زي التطوير ده.

تحياتي يا صاحبي.



[DrGohar]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

قدرة التطوير ده هتبان مع التجربة العملية فى الميدان و أتمنى انه يحقق النجاح المرجو منه



[مداوي]

رد: بيتشورا ضد .. هارم , ودليلة : نظرة مختلفة.

دمت ولمت على هذا الموضوع المميز ولك مني كل التقدير
