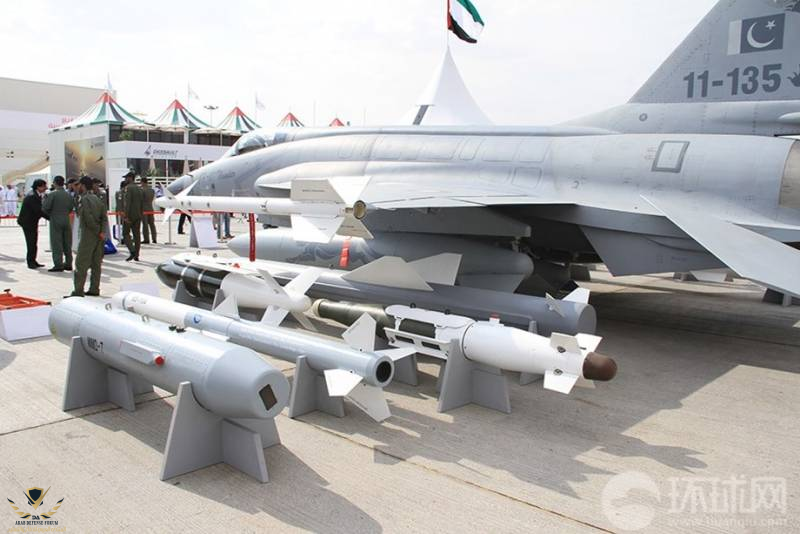

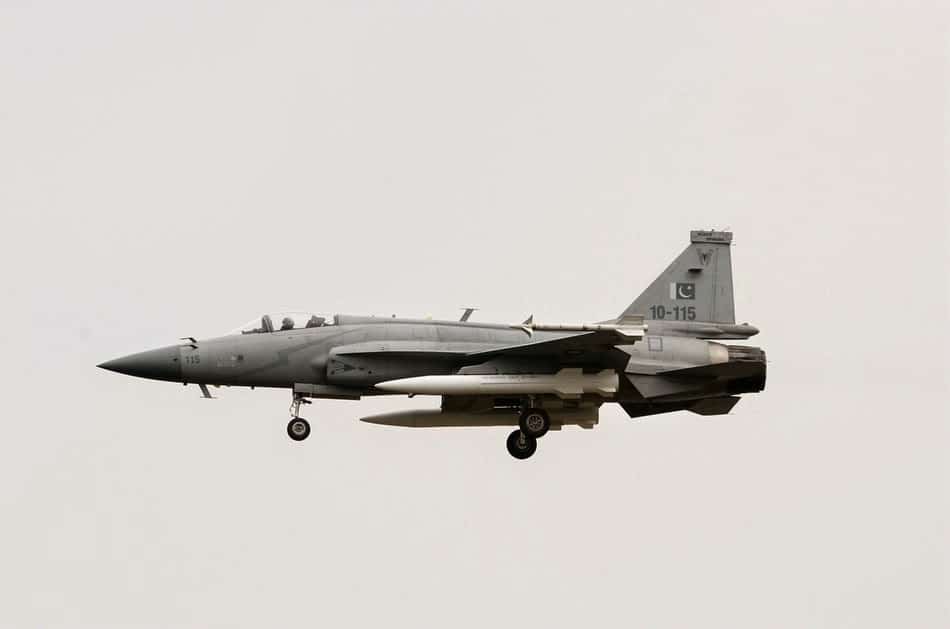

عرض صاروخ CM-400AKG المضاد للسفن الذي طورته شركة الصين للعلوم والصناعة الفضائية في معرض دبي للطيران 2013 إلى جانب المقاتلة FC-1/JF-17 "Fierce Dragon" ا.







صاروخ CM-400AKG تم اختباره وهو في الخدمة لدى الجيش الصيني، في حين ذكرت تقارير سابقة أن الصاروخ








صممته الصين لتلبية احتياجات الجيش الباكستاني.







نظام CM-400AKG مصمم لمنافسة صاروخ BrahMos الأسرع من الصوت المضاد للسفن .


لم يكشف عن المنصة التي كان الصاروخ في الخدمة بها في جيش التحرير الشعبي الصيني، فمن المرجح أنه تم استخدامه على متن قاذفات المقاتلات JH-7A التابعة للقوات الجوية والبحرية.






ومع ذلك، كشفت شركة صناعة الطيران الصينية عن بيانات النظام والفضاء الخاصة بالصاروخ CM-400AKG، بما في ذلك معلومات حول ثلاثة أنظمة توجيه محتملة.

نظام التوجيه المسمى "INS+GNSS+الرادار السلبي" قادر على تقليص الخطأ الدائري المحتمل للصاروخ إلى 5-10 أمتار.


النظام الثاني نظام"INS+GNSS+IR/TV Seeker" ويبلغ الخطأ الدائري المحتمل فيه 5 أمتار.


أما النظام الثالث نظام التوجيه المركب "INS+GNSS"، مع خطأ محتمل يبلغ 50 مترًا.

وأكدت شركة صناعة الطيران الصينية أيضًا التقارير التي تفيد بأن الصاروخ CM-400AKG يتمتع بخصائص الإطلاق على ارتفاعات عالية وبسرعة عالية.

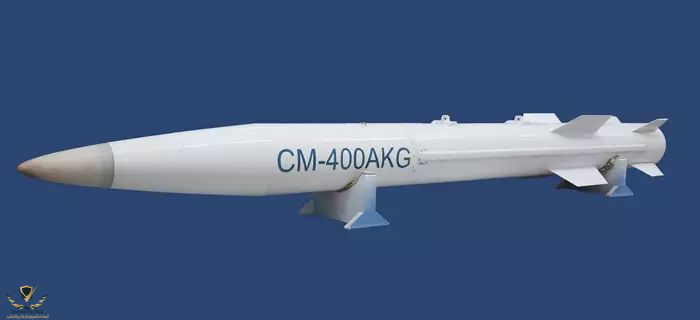

يمكن أن يصل ارتفاع إطلاقه إلى 8-12 كيلومترًا وتصل سرعة إطلاقه إلى 0.7-0.9 ماخ. وكشفت شركة صناعة الطيران الصينية أيضًا أن طول الصاروخ يبلغ 5.165 مترًا وقطره 40 سنتيمترًا ويبلغ مداه 100-240 كيلومترًا. وهي مجهزة برأس حربي متفجر نافذ يزن 200 كيلوغرام.


لم تكشف مؤسسة صناعة الطيران الصينية عن سرعة الصاروخ CM-400AKG والمرجح سرعة 4.5 ماخ.


التعديل الأخير:
في عام 2018 تعاقد سلاح الجو الباكستاني على 60 صاروخ بقيمة 100 مليون دولار.





للاهداف البحريه والبريه بمختلف انواعها،،، نسخ متعدده برووس حربيه متنوعه وكذلك البواحث ... حسب متطلبات المهمه.
hq720 (3).jpg


ولنا عوده لاحقا إن شاء الله تعالى.

نظام التوجيه المسمى "INS+GNSS+الرادار السلبي" قادر على تقليص الخطأ الدائري المحتمل للصاروخ إلى 5-10 أمتار.

مع التطوير الصيني المرجح تركيب رادار ايجابي

الرادار السلبي 5-10 متر

الرادار الايجابي ؟؟؟؟؟؟؟

مع التطوير الصيني المرجح تركيب رادار ايجابي

الرادار السلبي 5-10 متر

الرادار الايجابي ؟؟؟؟؟؟؟


باختصار، عادةً ما يكون لل AESA Seeker معدل خطأ أقل (CEP) مقارنةً PESA Seeker ، وذلك بفضل تفوق الاول في تشكيل الشعاع، وقدراته على تتبع الأهداف المتعددة، وأوقات استجابتها الأسرع، ومعالجة الإشارات الأكثر تطورًا. هذه العوامل تُمكّن أنظمة AESA من تتبع الأهداف بدقة أكبر وأعلى.... مع ذلك يبقى اي نطاق ترددي يعطينا دقه اعلى بتحديد الهدف ... كلما زاد التردد كلمه افضل X او Ku ولكن على حساب تاثرها سلبا بالظروف الجويه لذلك لابد من عمل توافق بالامر للحصول على اقل CEP ولكن يالتاكيد اقل من ال PESA او الباحث السلبي بشكل عام.

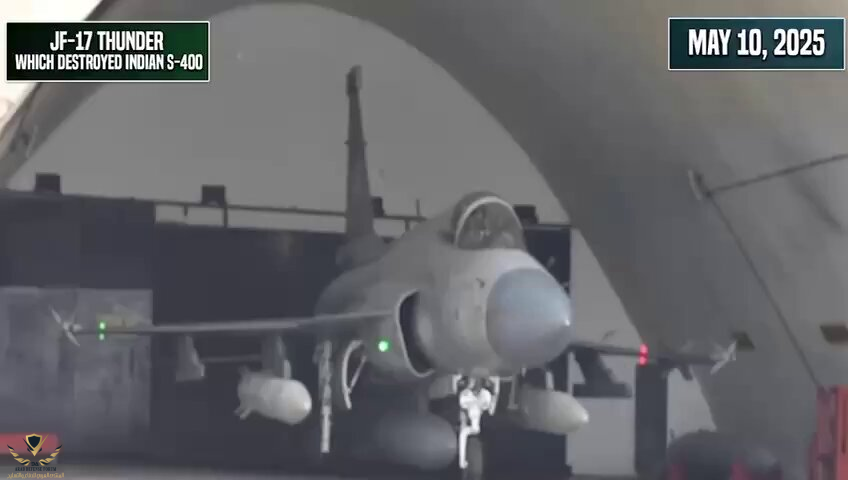

الصاروخ صمم ليكون نظير لفكرة البراهموس ولكن باسلوب تصميمي مختلف .... نجحوا بذلك وخرجوا بنسخ متعدده من حيث نظام البحث والتوجيه ونوع الراس الحربي ،، كل نسخه لمهمه معينه حسب طبيعة الهدف... لذلك اليوم ضربوا به ال S-400 الثابت براس متشظي وباحث ربما IIR في حين ان النسخه الاساس معده اصلا لمهاجمه حاملات الطائرات المتحركه براس خارق شديد الانفجار باحث راداري AESA.

بعجاله مع التحيه.

التعديل الأخير:
هذا صاروخ هو من احسن الهدايا الصينية لباكستان
صاروخ باليسيتي يطلق من المقاتلات وهو مخصص لاستهداف المعدات ذات قيمة كبيرة كحاملات الطائرات انظمة دفاع الجوي
الاستراتيجية العسكرية: يُعتبر جزءًا من جهود باكستان لتعزيز قدرات الردع ضد الهند، خاصة في سياق التوترات حول إقليم كشمير، وكمكمل للصواريخ البحرية الأخرى مثل هاربا وC-802.

باختصار، عادةً ما يكون لل AESA Seeker معدل خطأ أقل (CEP) مقارنةً PESA Seeker ، وذلك بفضل تفوق الاول في تشكيل الشعاع، وقدراته على تتبع الأهداف المتعددة، وأوقات استجابتها الأسرع، ومعالجة الإشارات الأكثر تطورًا. هذه العوامل تُمكّن أنظمة AESA من تتبع الأهداف بدقة أكبر وأعلى.... مع ذلك يبقى اي نطاق ترددي يعطينا دقه اعلى بتحديد الهدف ... كلما زاد التردد كلمه افضل X او Ku ولكن على حساب تاثرها سلبا بالظروف الجويه لذلك لابد من عمل توافق بالامر للحصول على اقل CEP ولكن يالتاكيد اقل من ال PESA او الباحث السلبي بشكل عام.

الصاروخ صمم ليكون نظير لفكرة البراهموس ولكن باسلوب تصميمي مختلف .... نجحوا بذلك وخرجوا بنسخ متعدده من حيث نظام البحث والتوجيه ونوع الراس الحربي ،، كل نسخه لمهمه معينه حسب طبيعة الهدف... لذلك اليوم ضربوا به ال S-400 الثابت براس متشظي وباحث ربما IIR في حين ان النسخه الاساس معده اصلا لمهاجمه حاملات الطائرات المتحركه براس خارق شديد الانفجار باحث راداري AESA.

بعجاله مع التحيه.
للامانة استاذي الصاروخ الهندي براهموس أسرع (ماخ 3) ومداه أطول (370 كم)، لكن CM-400AKG يتميز بمسار هجوم مختلف قد يعقد مهمة الدفاعات.

يُعتبر CM-400AKG خيارًا أقل تكلفة، خاصة مع اعتماده على تكنولوجيا الصواريخ الصاروخية البسيطة نسبيًا.

سلاح استراتيجي بحت اعطته الصين ليكون يداها الطولى ضد انظمة الدفاع الجوي والسفن الحربية الصينية والواضح انو سلاح قوي جدا وعندو امكانيات كبيرة

الظاهر اننا نحتاج الى موضوع مفصل للصواريخ الجو الجو الصينية لانو سنحتاجها كثيرا في المستقبل S snt الجراح الجراح


التعديل الأخير:


يُستخدم الصاروخ لضرب أهداف عسكرية مهمة

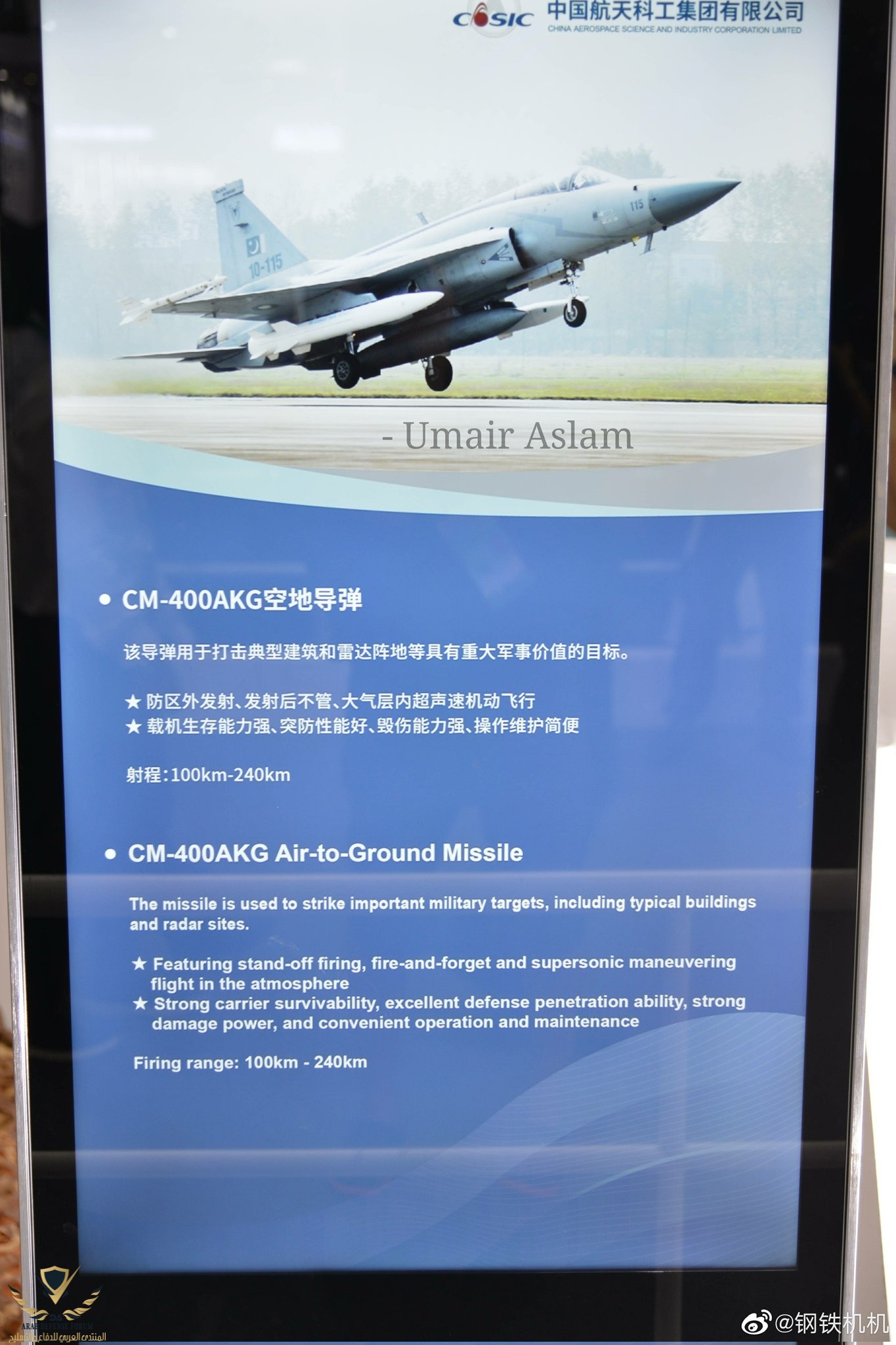

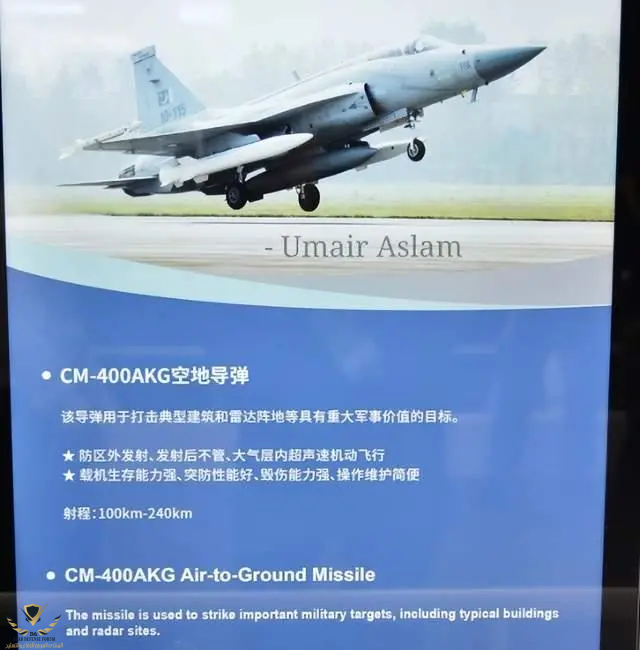

بما في ذلك strike important military targets ومواقع الرادار.
كما تعلم استاذي وانت كتبت كثيرا عن الصواريخ فان الاسلوب النموذجي لتحييد مواقع الرادار والدفاع الجوي هو الراس الحربي المتشظي شديد الانفجار في حين اهداف تحتاج لاختراق مثل حاملات الطائرات ومواقع محصنه يلجا لنوع اخر من الرووس خارق وشديد الانفجار واعتقد ان النسخه الاولى منه كانت كذلك لتدمير حاملات الطائرات والسفن بشكل عام على غرار الفكره العمليه من البراهموس الهندي الروسي.... يبدو ان الموضوع مشى معهم فعموا عدة نسخ كما ذكرت وبطرق توجيه مختلفه وربما تجد ذلك ضمنا البرشور الذي ارفقته building و radar sites بمشاركتي الاولى.

للامانة استاذي الصاروخ الهندي براهموس أسرع (ماخ 3) ومداه أطول (370 كم)، لكن CM-400AKG يتميز بمسار هجوم مختلف قد يعقد مهمة الدفاعات.

كيف ذلك ؟؟ هل من توضيح ؟؟

للامانة الصاروخ الهندي براهموس أسرع (ماخ 3) ومداه أطول (370 كم)، لكن CM-400AKG يتميز بمسار هجوم مختلف قد يعقد مهمة الدفاعات.
اتفق معك بكل ماذكرته ،،، فقط بخصوص السرعه فحسب معظم المصادر فان الصيني تصل ل 4+ ماخ .... تحياتي وتقديري

في حين اهداف تحتاج لاختراق مثل حاملات الطائرات ومواقع محصنه يلجا لنوع اخر من الرووس خارق وشديد الانفجار واعتقد ان النسخه الاولى منه كانت كذلك لتدمير حاملات الطائرات والسفن بشكل عام على غرار الفكره العمليه من البراهموس الهندي الروسي.

هل تقصد الشحنات المشكلة أم نوع آخر من الرؤوس الحربية ؟

كيف ذلك ؟؟ هل من توضيح ؟؟

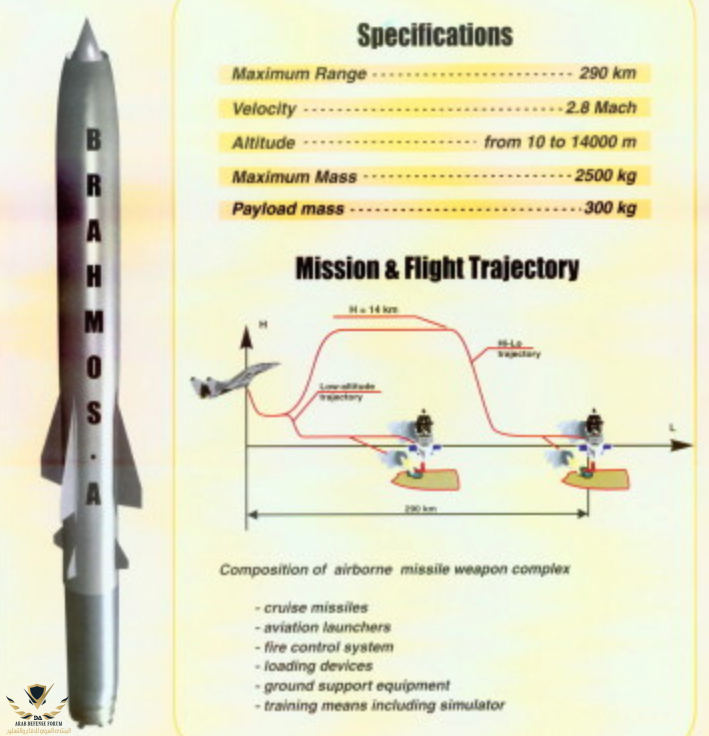

ربما يريد ان يقول اخونا ايمن، انه بحكم نوع محرك البراهموس ramjet وليس solid propellant للصيني حيث الاول يعطي مرونه اكبر بالمناوره وبالتالي various flight profiles

Air-Launched BrahMos-2.jpg


وهذا نفس الشي ينطبق مع الميتور بمحركه ramjet وال PL-15 الصيني .... الاول يعطي مناورات باستقراريه بالسرعه مع الزمن والمسافه.

هل تقصد الشحنات المشكلة أم نوع آخر من الرؤوس الحربية ؟

ليس الشحنات المشكله وانما خيارين حسب المهمه :

1.150kg High-Explosive Fragmentation


2.200kg Penetration Warhead

مع اني معجب بالشحنه المشكله كمضاد للسفن او التاندوم والشحنه الرئيسيه له على شكل وتد بشحنه تفجيريه بداخله وبنمط هجوم سقفي على غرار بعض صواريخ المضاده للسفن الغربيه.

ارجو المعذره سوء تنسيق انكليزي وعربي وكتابه من الموبايل.

التعديل الأخير:
كيف ذلك ؟؟ هل من توضيح ؟؟
حسب بعض المصادر يُعتقد أن هذا الصاروخ يتبع مسارًا يشبه الصواريخ الباليستية، حيث يُطلق إلى ارتفاعات عالية تصل إلى **40 كم**، ثم ينحدر بسرعة عالية نحو الهدف. هذه الطريقة تقلل من فرص اعتراضه بواسطة أنظمة الدفاع الجوي التقليدية، خاصةً تلك المصممة لاعتراض الصواريخ ذات المسارات المنخفضة أو المتوسطة .

ربما يريد ان يقول اخونا ايمن، انه بحكم نوع محرك البراهموس ramjet وليس solid propellant للصيني حيث الاول يعطي مرونه اكبر بالمناوره وبالتالي various flight profiles

مشاهدة المرفق 781377مشاهدة المرفق 781378


وهذا نفس الشي ينطبق مع الميتور بمحركه ramjet وال PL-15 الصيني .... الاول يعطي مناورات باستقراريه بالسرعه مع الزمن والمسافه.
صحيح بارك الله فيك

مع اني معجب بالشحنه المشكله كمضاد للسفن او التاندوم والشحنه الرئيسيه له على شكل وتد بشحنه تفجيريه بداخله وبنمط هجوم سقفي على غرار بعض صواريخ المضاده للسفن الغربيه.

لدي دراية كافية بتركيب الرؤوس الحربية وآلية عملها في الصواريخ المضادة للدروع، لكن بالنسبة للصواريخ من الانواع الأخرى، ينقصني الكثير لتعلمه 😞

لدي دراية كافية بتركيب الرؤوس الحربية وآلية عملها في الصواريخ المضادة للدروع، لكن بالنسبة للصواريخ من الانواع الأخرى، ينقصني الكثير لتعلمه 😞
هم نفسهم نفسهم استاذي ، الطاقه الحركيه ، الشحنه المشكله، المتشظي، الشديد الانفجار ، التاندوم-مزدوج ... وبنفس مبدا العمل مع بعض الاختلافات البسيطه نجدهم يمختلف انواع الذخائر بلا استثناء ! ... لم يضاف اي نوع جديد.

فقط التوجه الجديد ببعض التصاميم يعتمد ال
Module design... تبديل الرووس الحربيه حسب المهمه ويبقى السلاح نفسه واحيانا يتم ذلك "برمجيا" اذا الراس الحربي لايحتاج تعديل كبير.

التعديل الأخير:
