طائرة F-15 مُجهزة بنظام إيجل للإنذار السلبي/النشط والقدرة على البقاء (EPAWSS)

[ابو مهند الزهراني]

طائرة F-15 مُجهزة بنظام إيجل للإنذار السلبي/النشط والقدرة على البقاء (EPAWSS)​

القوات الجوية الملكية السعودية

تسعى دائماً على تحديث وترقية أسطولها من طائرات إف-15 باستخدام نظام EPAWSS
القادر على اكتشاف وتحديد ومنع وتدمير وتعطيل وهزيمة أنظمة التهديد الحديثة والناشئة في البيئات المتنازع عليها

النظام
نظام EPAWSS هو نظام دفاعي مصمم لتزويد أطقم طائرات F-15
بوعي ظرفي للتهديدات السطحية والجوية ذات الترددات الراديوية (RF) واتخاذ تدابير مضادة لها.

صُمم النظام لدمج واستبدال ثلاثة من مكونات نظام الحرب الإلكترونية التكتيكية (TEWS) القديم لطائرات F-15:
جهاز استقبال تحذير الرادار AN/ALR-56C، ومجموعة التدابير المضادة الداخلية AN/ALQ-135، ومجموعة موزع التدابير المضادة AN/ALE-45.

تقوم وظيفة تحذير الرادار EPAWSS بمسح بيئة الترددات الراديوية، وتزويد طاقم الطائرة بمعلومات تحديد موقع إشارات التهديد المحتملة.
عند الضرورة، يمكن للنظام الرد بإجراءات مضادة (تشويش أو مواد قابلة للاستهلاك) لتعطيل رادار أو صاروخ التهديد.





يوفر نظام إيجل للإنذار السلبي النشط للبقاء (EPAWSS) المتطور، الرقمي بالكامل، لطائرة F-15
حلولاً متكاملة للإنذار الراداري، وتحديد الموقع الجغرافي، والوعي الظرفي، والحماية الذاتية
للكشف عن التهديدات السطحية والجوية، الحالية والمستقبلية، والقضاء عليها في بيئات إشارات كثيفة شديدة التنافس.

نظام EPAWSS مزود بأنظمة إلكترونية مضادة متطورة للترددات الراديوية (RF)
مما يتيح اختراقاً أعمق لأنظمة الدفاع الجوي المتكاملة الحديثة، ويوفر قدرات استجابة سريعة مصممة لحماية طاقم الطائرة.

يتميز نظام EPAWSS الرقمي بالكامل بأنه أصغر حجمًا وأخف وزنًا بشكل ملحوظ من أنظمة الحرب الإلكترونية السابقة لطائرة F-15.
وهو مُجهّز لاستيعاب قدرات جديدة وإمكانية ترقيته مستقبلًا.

يُحسّن نظام EPAWSS الموثوقية وسهولة الصيانة، بالإضافة إلى إطالة عمر الخدمة بشكل كبير.
هذه المزايا تُقلل من تكاليف دورة الحياة، مما يُحافظ على بقاء طائرة إيجل في مكانتها الحالية والمستقبلية.


كيف يعمل
توفر تقنية EPAWSS المتقدمة من شركة BAE Systems للطيارين أقصى درجات الوعي الظرفي، مما يساعدهم على اكتشاف التهديدات المحتملة
وتحديدها والاستجابة لها بسرعة من خلال جمع الطاقة الكهرومغناطيسية ومعالجتها
مما يُنشئ صورة شاملة بزاوية 360 درجة لساحة المعركة فورًا.

يتميز نظام EPAWSS
بنطاق ترددي فوري واسع وقدرة مسح عالية السرعة لاكتشاف جميع فئات تهديدات الترددات الراديوية
بما في ذلك احتمالية اعتراض منخفضة وتهديدات Agile الحديثة.

ولمواجهة هذه التهديدات، تستفيد مجموعة أدوات ECM الخاصة به من سنوات طويلة من تقنيات الإجراءات المضادة المُجرّبة
ويمكن برمجتها لمواجهة التهديدات الحالية والمستقبلية.


الميزات والفوائد الرئيسية لنظام الحرب الإلكترونية
يستفيد من تقنية الحرب الإلكترونية الرقمية من طائرات مقاتلة من الجيل الخامس

رؤية بزاوية 360 درجة لساحة المعركة

لضمان نجاح المهمة حتى في بيئات الإشارة الكثيفة

هندسة معمارية مفتوحة النظام وقابلة للتطوير وقابلة للتعديل تم توفيرها للنمو لدعم القدرات مثل الطعم المقطوع بالألياف الضوئية (FOTD)
وتمديد التردد والحرب الإلكترونية المعرفية

تعزيز الوعي الظرفي من خلال التحذير الراداري واسع النطاق وإمكانيات تحديد الموقع الجغرافي

تتيح التدابير المضادة متعددة الأطياف والترددات الراديوية الاستجابة السريعة لتوفير الحماية الكاملة لطاقم الطائرة

التشويش المتزامن دون التدخل في الرادار وجهاز استقبال تحذير الرادار

متوافق مع رادار المصفوفة الممسوحة إلكترونيًا النشط (AESA)

احتياطي الإنتاجية والذاكرة لنمو القدرات

نظام موزع التدابير المضادة للقش والشعلات AN/ALE-47 المتكامل بالكامل (CMDS)
يقلل من تكاليف دورة الحياة إرث تم اختباره في المعارك من الأداء والدعم بخبرة تزيد عن 60 عامًا في مجال الحرب الإلكترونية

تُعدّ شركة بي إيه إي سيستمز رائدة عالميًا في استغلال كامل الطيف الكهرومغناطيسي لحماية الطائرات المقاتلة ودعم مهامها.

وتُشغّل الشركة حاليًا أنظمة الحرب الإلكترونية على أكثر من 120 منصة حول العالم.
تحمي أنظمتنا 80% من الطائرات العسكرية الأمريكية ذات الأجنحة الثابتة و95% من المروحيات العسكرية الأمريكية.

تدعم بي إيه إي سيستمز جميع مراحل دورة حياة المنتج، بدءًا من تطوير المفهوم وحتى الهندسة والإنتاج واستدامة الطائرات على المدى الطويل.

تُواصل EPAWSS التزام بي إيه إي سيستمز بتزويد أساطيل طائرات إف-15 التابعة للولايات المتحدة والدول الحليفة بأكثر قدرات الطيران تطورًا في السوق.



[ابو مهند الزهراني]

النظام
Eagle Passive Active Warning Survivability System (EPAWSS)
نظام التحذير السلبي النشط للبقاء



[حمبوله]

خلاص ارحموا هذه الطائرة..اصبحت تشبه الفيل من كثر الاضافات ..



[access1]

طائرة F-15 مُجهزة بنظام إيجل للإنذار السلبي/النشط والقدرة على البقاء (EPAWSS)​

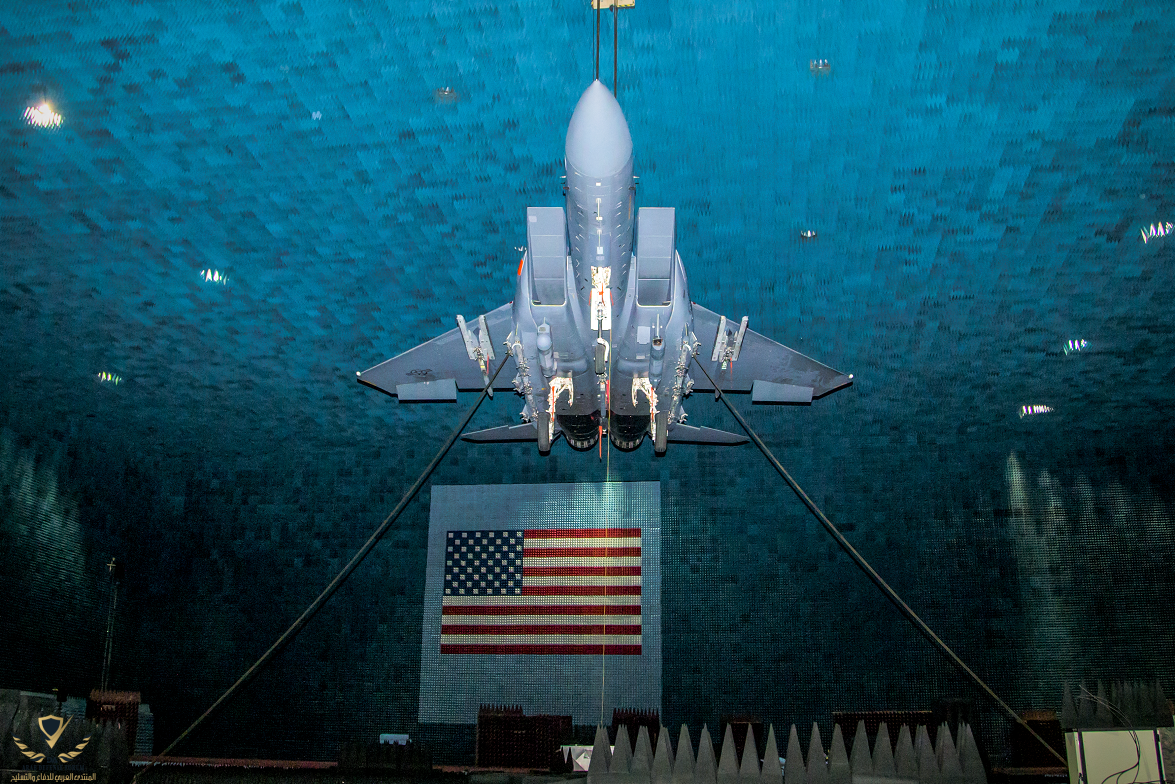

مشاهدة المرفق 771463

القوات الجوية الملكية السعودية
مشاهدة المرفق 771471

تسعى دائماً على تحديث وترقية أسطولها من طائرات إف-15 باستخدام نظام EPAWSS
القادر على اكتشاف وتحديد ومنع وتدمير وتعطيل وهزيمة أنظمة التهديد الحديثة والناشئة في البيئات المتنازع عليها

النظام
نظام EPAWSS هو نظام دفاعي مصمم لتزويد أطقم طائرات F-15
بوعي ظرفي للتهديدات السطحية والجوية ذات الترددات الراديوية (RF) واتخاذ تدابير مضادة لها.

صُمم النظام لدمج واستبدال ثلاثة من مكونات نظام الحرب الإلكترونية التكتيكية (TEWS) القديم لطائرات F-15:
جهاز استقبال تحذير الرادار AN/ALR-56C، ومجموعة التدابير المضادة الداخلية AN/ALQ-135، ومجموعة موزع التدابير المضادة AN/ALE-45.

تقوم وظيفة تحذير الرادار EPAWSS بمسح بيئة الترددات الراديوية، وتزويد طاقم الطائرة بمعلومات تحديد موقع إشارات التهديد المحتملة.
عند الضرورة، يمكن للنظام الرد بإجراءات مضادة (تشويش أو مواد قابلة للاستهلاك) لتعطيل رادار أو صاروخ التهديد.





يوفر نظام إيجل للإنذار السلبي النشط للبقاء (EPAWSS) المتطور، الرقمي بالكامل، لطائرة F-15
حلولاً متكاملة للإنذار الراداري، وتحديد الموقع الجغرافي، والوعي الظرفي، والحماية الذاتية
للكشف عن التهديدات السطحية والجوية، الحالية والمستقبلية، والقضاء عليها في بيئات إشارات كثيفة شديدة التنافس.

نظام EPAWSS مزود بأنظمة إلكترونية مضادة متطورة للترددات الراديوية (RF)
مما يتيح اختراقاً أعمق لأنظمة الدفاع الجوي المتكاملة الحديثة، ويوفر قدرات استجابة سريعة مصممة لحماية طاقم الطائرة.

يتميز نظام EPAWSS الرقمي بالكامل بأنه أصغر حجمًا وأخف وزنًا بشكل ملحوظ من أنظمة الحرب الإلكترونية السابقة لطائرة F-15.
وهو مُجهّز لاستيعاب قدرات جديدة وإمكانية ترقيته مستقبلًا.

يُحسّن نظام EPAWSS الموثوقية وسهولة الصيانة، بالإضافة إلى إطالة عمر الخدمة بشكل كبير.
هذه المزايا تُقلل من تكاليف دورة الحياة، مما يُحافظ على بقاء طائرة إيجل في مكانتها الحالية والمستقبلية.


كيف يعمل
توفر تقنية EPAWSS المتقدمة من شركة BAE Systems للطيارين أقصى درجات الوعي الظرفي، مما يساعدهم على اكتشاف التهديدات المحتملة
وتحديدها والاستجابة لها بسرعة من خلال جمع الطاقة الكهرومغناطيسية ومعالجتها
مما يُنشئ صورة شاملة بزاوية 360 درجة لساحة المعركة فورًا.

يتميز نظام EPAWSS
بنطاق ترددي فوري واسع وقدرة مسح عالية السرعة لاكتشاف جميع فئات تهديدات الترددات الراديوية
بما في ذلك احتمالية اعتراض منخفضة وتهديدات Agile الحديثة.

ولمواجهة هذه التهديدات، تستفيد مجموعة أدوات ECM الخاصة به من سنوات طويلة من تقنيات الإجراءات المضادة المُجرّبة
ويمكن برمجتها لمواجهة التهديدات الحالية والمستقبلية.


الميزات والفوائد الرئيسية لنظام الحرب الإلكترونية
يستفيد من تقنية الحرب الإلكترونية الرقمية من طائرات مقاتلة من الجيل الخامس

رؤية بزاوية 360 درجة لساحة المعركة

لضمان نجاح المهمة حتى في بيئات الإشارة الكثيفة

هندسة معمارية مفتوحة النظام وقابلة للتطوير وقابلة للتعديل تم توفيرها للنمو لدعم القدرات مثل الطعم المقطوع بالألياف الضوئية (FOTD)
وتمديد التردد والحرب الإلكترونية المعرفية

تعزيز الوعي الظرفي من خلال التحذير الراداري واسع النطاق وإمكانيات تحديد الموقع الجغرافي

تتيح التدابير المضادة متعددة الأطياف والترددات الراديوية الاستجابة السريعة لتوفير الحماية الكاملة لطاقم الطائرة

التشويش المتزامن دون التدخل في الرادار وجهاز استقبال تحذير الرادار

متوافق مع رادار المصفوفة الممسوحة إلكترونيًا النشط (AESA)

احتياطي الإنتاجية والذاكرة لنمو القدرات

نظام موزع التدابير المضادة للقش والشعلات AN/ALE-47 المتكامل بالكامل (CMDS)
يقلل من تكاليف دورة الحياة إرث تم اختباره في المعارك من الأداء والدعم بخبرة تزيد عن 60 عامًا في مجال الحرب الإلكترونية

تُعدّ شركة بي إيه إي سيستمز رائدة عالميًا في استغلال كامل الطيف الكهرومغناطيسي لحماية الطائرات المقاتلة ودعم مهامها.

وتُشغّل الشركة حاليًا أنظمة الحرب الإلكترونية على أكثر من 120 منصة حول العالم.
تحمي أنظمتنا 80% من الطائرات العسكرية الأمريكية ذات الأجنحة الثابتة و95% من المروحيات العسكرية الأمريكية.

تدعم بي إيه إي سيستمز جميع مراحل دورة حياة المنتج، بدءًا من تطوير المفهوم وحتى الهندسة والإنتاج واستدامة الطائرات على المدى الطويل.

تُواصل EPAWSS التزام بي إيه إي سيستمز بتزويد أساطيل طائرات إف-15 التابعة للولايات المتحدة والدول الحليفة بأكثر قدرات الطيران تطورًا في السوق.

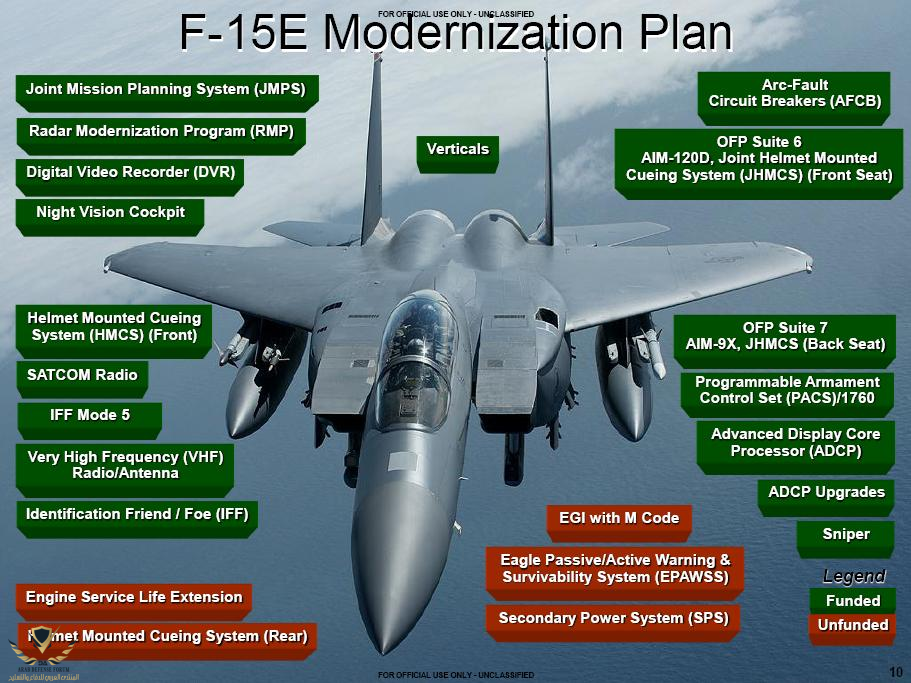

مشاهدة المرفق 771464

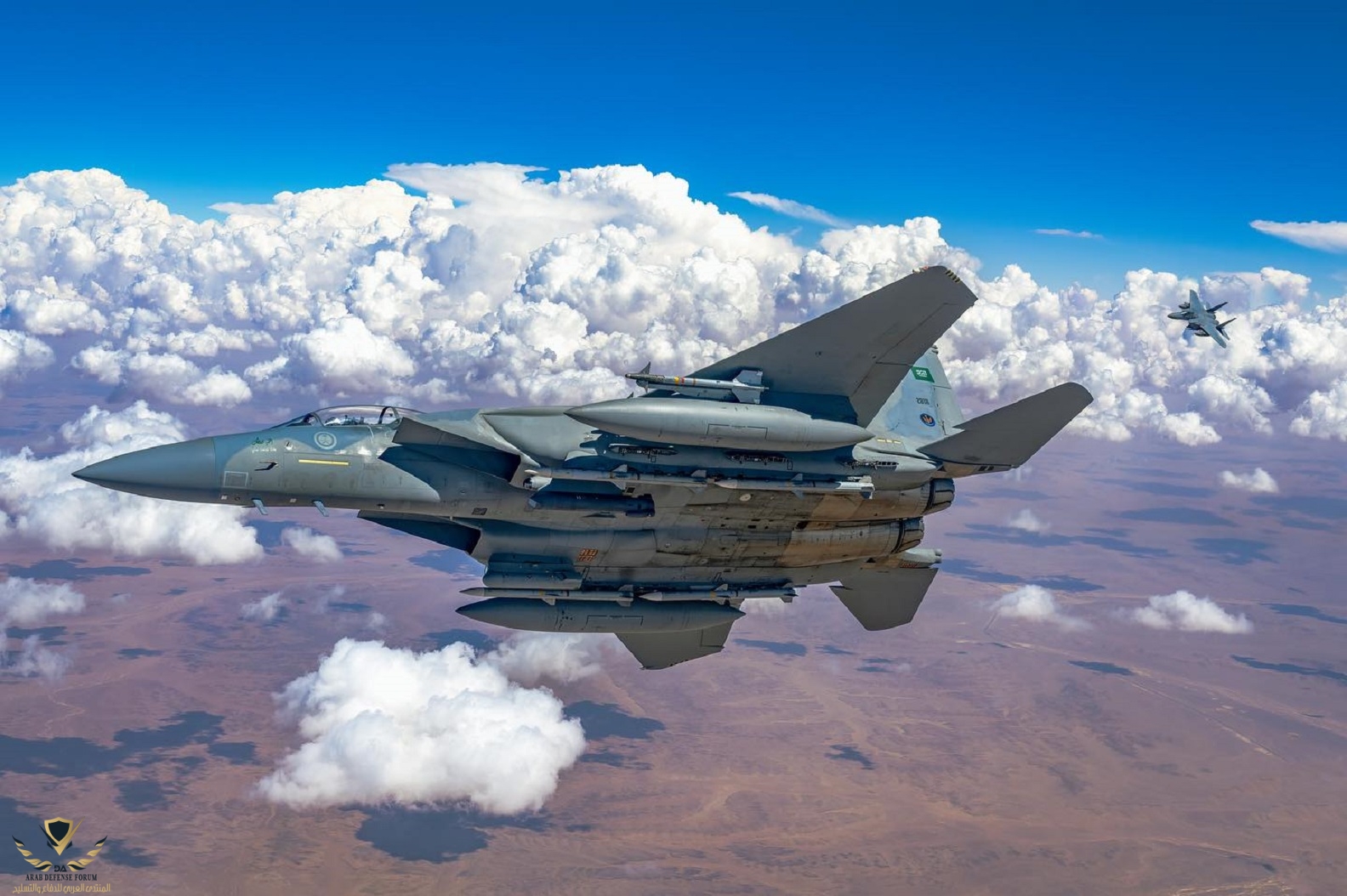

مشاهدة المرفق 771474

كل ما تقدم تزين وكل ما تقدم تجدد ... كأن نحرها من وراء بوابة الثوب يتهدد



[access1]

خلاص ارحموا هذه الطائرة..اصبحت تشبه الفيل من كثر الاضافات ..

نعم فيل يشخل اللي ما يملكها



[ابو مهند الزهراني]

خلاص ارحموا هذه الطائرة..اصبحت تشبه الفيل من كثر الاضافات ..

لو انك تعرف حقيقة هذه المقاتلة ربما يغمى عليك
F-15 Strike Eagle هي مقاتلة ضاربة متعددة المهام تعمل في جميع الأحوال الجوية
صممت الإف-15إي في الثمانينات لعمليات الحظر والاعتراض الجوي، وهي مقاتلة سريعة وبعيدة المدى
تحلق على ارتفاعات عالية، دون الاعتماد على مرافقة طائرات الحرب الإلكترونية، التابعة لسلاح الجو
طائرة F-15 هي العمود الفقري للقوات الجوية في العالم
وهي مقاتلة اعتراضية هجومية متعددة المهام تعمل في جميع الأحوال الجوية

لها القدرة على حمل الصوائح AIM-7F سبارو و AIM-120

وما يميز طائرة F-15 عن غيرها هو الخصائص الإلكترونية التي تتمتع بها تمكنها من التتبع و مهاجمة أي طائرة معادية
زيادة على قدرتها على المناورة و التسارع من خلال الخصائص التقنية التي تتوفر عليها
وما يجعلها مميز أكثر هو اداءها الصارم بحيث تتميز بانخفاض نسبة المخاطر فيها وبعدد المهام القتالية

علاوة على توفيرها قدرة حمولة لا مثيل لها على الإطلاق
حصلت الطائرة F-15 على شعبية كبيرة، باعتبارها واحدة من أنجح الطائرات المقاتلة وأكثرها روعة على الإطلاق
مع أكثر من 100 انتصار جوي وعدم تسجيل خسائر خاصة اثناء القتال التلاحمي او الدوق فايت
يمكن F-15 العمل في جميع الظروف الجوية ، وتحمل مجموعة متنوعة من الأسلحة جو-جو وجو-أرض
كما انها مسلحة بمدفع من طراز M61 فولكان.
وأهم ما يميزها أنها طائرات بعيدة المدي ويمكنها الوصول إلى عمق أراضي العدو وضرب أهداف استراتيجية خلف خطوطه
ولقد ظهر هذا بحرب الخليج حينما نجحت طائرات اف-15 سعودية في إسقاط طائرتي ميراج عراقيتان
كما نجحت في إسقاط طائرتين اف-4 فانتوم إيرانيتين أثناء الحرب العراقية الإيرانية فوق الخليج العربي
بعد أن حاولتا اختراق المجال الجوي السعودي.
اسقاط الأقمار الصناعية

استخدمت فيما بين يناير 1984 إلى سبتمبر 1986 طائرتين اف-A15 في إطلاق عدة صواريخ مضادة للاقمار الصناعية
فتم تعديل الطائرتين كي يصلحا لحمل صاروخ ايه اس ام-135 المضاد للاقمار الصناعية ليطلقاه على ارتفاع 11.6 كم
بزاوية ميل 65° وبسرعة 1.2 ماخ وقد تم تدمير قمر صناعي أمريكي متقاعد بنجاح في الاختبار الثالث.
هذه المقاتلة ممكن ان تنهي معركة من خلال طلعة واحدة



[batteryneon]

نظام عتيد و كارثه على من يستهدفه و خلفه مدفعية جوية طائرة



[batteryneon]

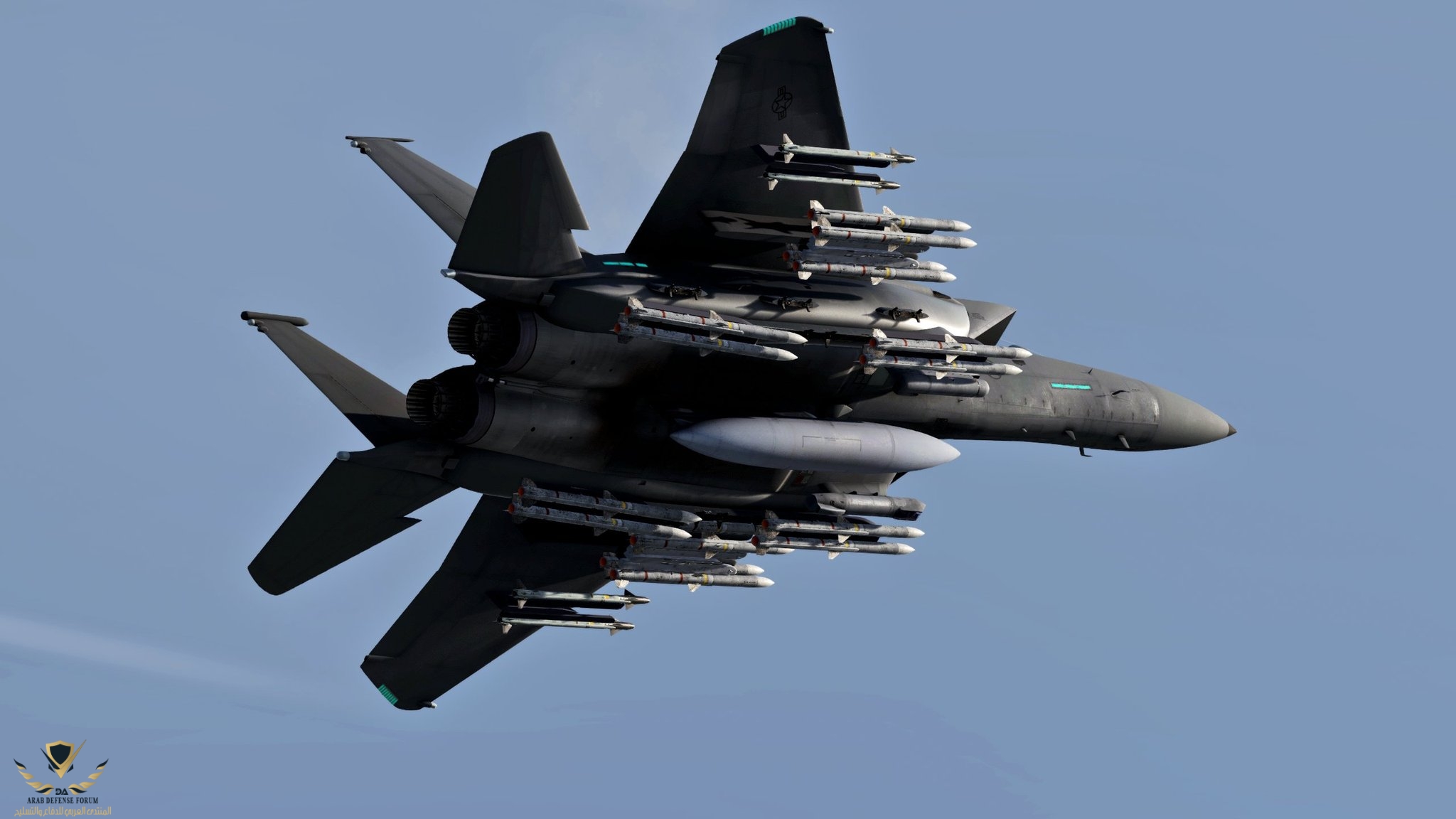

مشاهدة المرفق 771486

ايه الصوره دي ... هار اسود
دي مش حمولة دا خط انتاج امرام في الجو !



[جيس]

وصفي لها مقاتلة تفوق جوي ذات محركين متعددة المهام اعتراضية ((وقاذفة)) بنفس الوقت ذات قدرات حرب الكترونية قوية وتشويش ذلت تكلفة صيانة مقبولة لكل ساعة طيران.

من الأخير ختمت على كل شي باستثناء الشبحية ولو انه يقدرو يضيفو لها طلاء الرام لتقليل البصمة

فعلا شي معجزة هالجاموسة



[Saudi silent]

وصفي لها مقاتلة تفوق جوي ذات محركين متعددة المهام اعتراضية ((وقاذفة)) بنفس الوقت ذات قدرات حرب الكترونية قوية وتشويش ذلت تكلفة صيانة مقبولة لكل ساعة طيران.
من الأخير ختمت على كل شي باستثناء الشبحية ولو انه يقدرو يضيفو لها طلاء الرام لتقليل البصمة
فعلا شي معجزة هالجاموسة

زد على ذلك انها تتجهز بإلكترونيات الجيل الخامس لأن من الاساس انظمة مثل DEWS على F-15SA كانت مصممة لمقاتلات الجيل الخامس

طلاء الرام سيكون اضافة جيدة لكن مشكلته انه سيرفع تكلفة التشغيل للمقاتلة



[batteryneon]

زد على ذلك انها تتجهز بإلكترونيات الجيل الخامس لأن من الاساس انظمة مثل DEWS على F-15SA كانت مصممة لمقاتلات الجيل الخامس

طلاء الرام سيكون اضافة جيدة لكن مشكلته انه سيرفع تكلفة التشغيل للمقاتلة

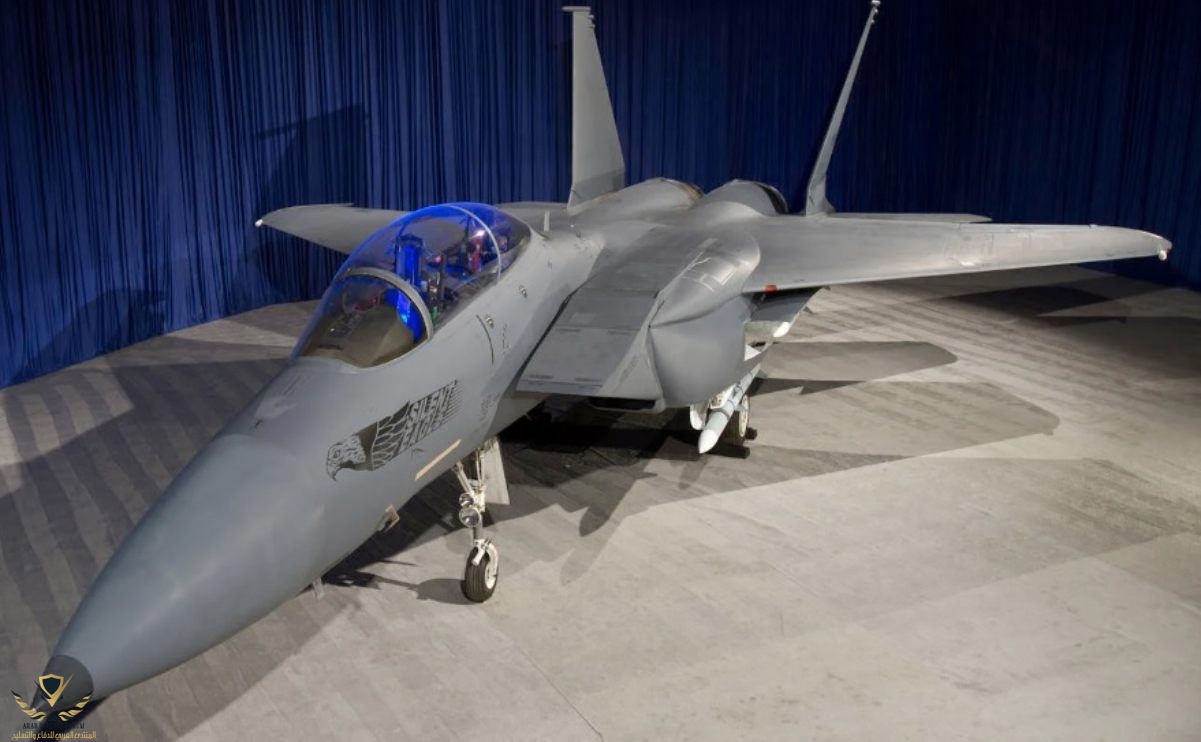

مشاهدة المرفق 771490​

مين ال top dog ?
ال DEWS و لا ال EPAWASS



[KOMOS]

مين ال top dog ?
ال DEWS و لا ال EPAWASS

نظام EPAWSS يميزه انه سلبي واقل تكلفة تشغيل وصيانة من DEWS

السبب يعود لأنّ مقاتلات F-15SA و F-15QA تستخدم نظام الحرب الإلكترونية DEWS, بينما تستخدم مقاتلات F-15EX نظام الحرب الإلكترونية EPAWSS.

وهذا يعني أنظمة تحذير سلبية نشطة لمقاتلات F-15EX.

* جدير بالذكر أنّ نظام الحرب الإلكترونية EPAWSS هو أساسًا تم تخصيصه وتطويره لترقية اسطول مقاتلات F-15C/D و F-15E.

* بينما نظام الحرب الإلكترونية DEWS كان في الأساس مخصص لبرنامج مقاتلات F-15SE Silent Eagle والذي لم يرى النور.

ولكن تغير الأمر بعدما تم إلغاء مشروع F-15 2040C لصالح برنامج F-15EX. إضافة إلى إلغاء مشروع F-15SE Silent Eagle لصالح النسخة F-15SA.



[ماو تسي تونغ']

من وجهة نظري الدخول في مشروع من الجيل السادس فكره طيبيه

واذا مره الوضع مايسمح الجيل الخامس ماهو بطال


اماا مقاتله بهذا الحجم من الجيل الرابع مع التطور التكنولوجي لرادارات تحتاج شوية تفكير.



[سمسم]

وين صوره النظام



[viber 90]

لو انك تعرف حقيقة هذه المقاتلة ربما يغمى عليك
F-15 Strike Eagle هي مقاتلة ضاربة متعددة المهام تعمل في جميع الأحوال الجوية
صممت الإف-15إي في الثمانينات لعمليات الحظر والاعتراض الجوي، وهي مقاتلة سريعة وبعيدة المدى
تحلق على ارتفاعات عالية، دون الاعتماد على مرافقة طائرات الحرب الإلكترونية، التابعة لسلاح الجو
طائرة F-15 هي العمود الفقري للقوات الجوية في العالم
وهي مقاتلة اعتراضية هجومية متعددة المهام تعمل في جميع الأحوال الجوية

لها القدرة على حمل الصوائح AIM-7F سبارو و AIM-120

وما يميز طائرة F-15 عن غيرها هو الخصائص الإلكترونية التي تتمتع بها تمكنها من التتبع و مهاجمة أي طائرة معادية
زيادة على قدرتها على المناورة و التسارع من خلال الخصائص التقنية التي تتوفر عليها
وما يجعلها مميز أكثر هو اداءها الصارم بحيث تتميز بانخفاض نسبة المخاطر فيها وبعدد المهام القتالية

علاوة على توفيرها قدرة حمولة لا مثيل لها على الإطلاق
حصلت الطائرة F-15 على شعبية كبيرة، باعتبارها واحدة من أنجح الطائرات المقاتلة وأكثرها روعة على الإطلاق
مع أكثر من 100 انتصار جوي وعدم تسجيل خسائر خاصة اثناء القتال التلاحمي او الدوق فايت
يمكن F-15 العمل في جميع الظروف الجوية ، وتحمل مجموعة متنوعة من الأسلحة جو-جو وجو-أرض
كما انها مسلحة بمدفع من طراز M61 فولكان.
وأهم ما يميزها أنها طائرات بعيدة المدي ويمكنها الوصول إلى عمق أراضي العدو وضرب أهداف استراتيجية خلف خطوطه
ولقد ظهر هذا بحرب الخليج حينما نجحت طائرات اف-15 سعودية في إسقاط طائرتي ميراج عراقيتان
كما نجحت في إسقاط طائرتين اف-4 فانتوم إيرانيتين أثناء الحرب العراقية الإيرانية فوق الخليج العربي
بعد أن حاولتا اختراق المجال الجوي السعودي.
اسقاط الأقمار الصناعية

استخدمت فيما بين يناير 1984 إلى سبتمبر 1986 طائرتين اف-A15 في إطلاق عدة صواريخ مضادة للاقمار الصناعية
فتم تعديل الطائرتين كي يصلحا لحمل صاروخ ايه اس ام-135 المضاد للاقمار الصناعية ليطلقاه على ارتفاع 11.6 كم
بزاوية ميل 65° وبسرعة 1.2 ماخ وقد تم تدمير قمر صناعي أمريكي متقاعد بنجاح في الاختبار الثالث.
هذه المقاتلة ممكن ان تنهي معركة من خلال طلعة واحدة

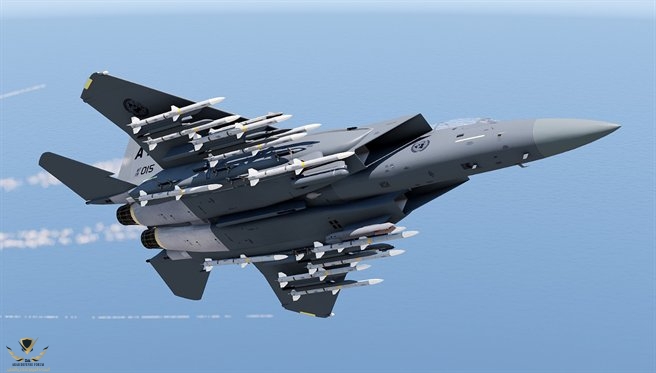

مشاهدة المرفق 771486مشاهدة المرفق 771487

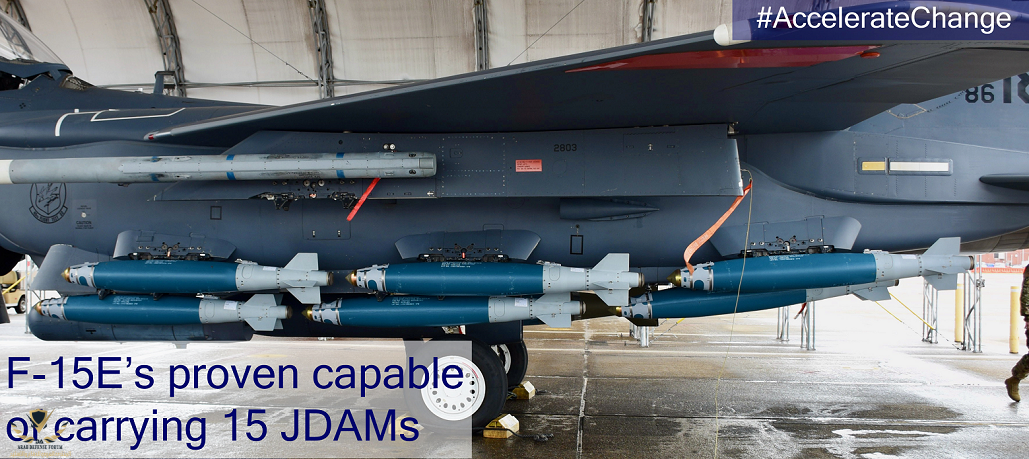

مشاهدة المرفق 771488

ممكن معلومات اكثر عن اسقاط القمر كم كان الارتفاع وكم مدى الصاروخ اذا توفرت لديك بيانات اخوي



[viber 90]

نظام EPAWSS يميزه انه سلبي واقل تكلفة تشغيل وصيانة من DEWS

طيب اذا وضعنا عامل التكلفة جانبا ايهما اقوى اداء برايك اخي



[ابو مهند الزهراني]



[Mad night]

طيب اذا وضعنا عامل التكلفة جانبا ايهما اقوى اداء برايك اخي

اكيد EPAWASS



[KOMOS]

مين ال top dog ?
ال DEWS و لا ال EPAWASS

اكيد EPAWASS

طيب اذا وضعنا عامل التكلفة جانبا ايهما اقوى اداء برايك اخي

تتشارك DEWS بشكل كبير، 87٪ من البرامج، و76٪ من البرمجيات، و81٪ من الأجهزة والمعدات مع EPAWSS.


F-15 Saudi Arabia DEWS, from which EPAWSS heavily leverages, shares 87% of the software, 76% of the firmware, and 81% of the hardware with EPAWSS. CAPE noted the DEWS leverage reduces the overall risk for development and procurement and provides a reasonable analogy for cost estimating.



[turki hzs]

قريت تقرير يمكن من 3 أو 4 سنوات أنها مهامه ب F15EX
