الرادار (Radio Detection and Ranging)هو جهاز يستخدم الموجات الكهرومغناطيسية للكشف عن الأجسام وتحديد موقعها وسرعتها. بدأ تطور الرادار في بداية القرن العشرين، وكان له دور حاسم في الحروب العالمية. على مر الزمن، تطور الرادار ليشمل تطبيقات عسكرية ومدنية متعددة، بدءًا من الدفاع الجوي إلى مراقبة الطقس ورصد الفضاء، ويستمر في التطور لمواكبة التحديات التكنولوجية المعاصرة.
1/ تاريخ تطور الرادار
البدايات الأولى
في أواخر القرن التاسع عشر، بدأ العلماء مثل هاينريش هيرتز في دراسة انعكاس الموجات الكهرومغناطيسية عن الأجسام المعدنية. في عام 1904، قدم كريستيان هولسمير أول نظام بدائي باستخدام الموجات الراديوية لاكتشاف السفن في البحر
الحرب العالمية الثانية (1939-1945)

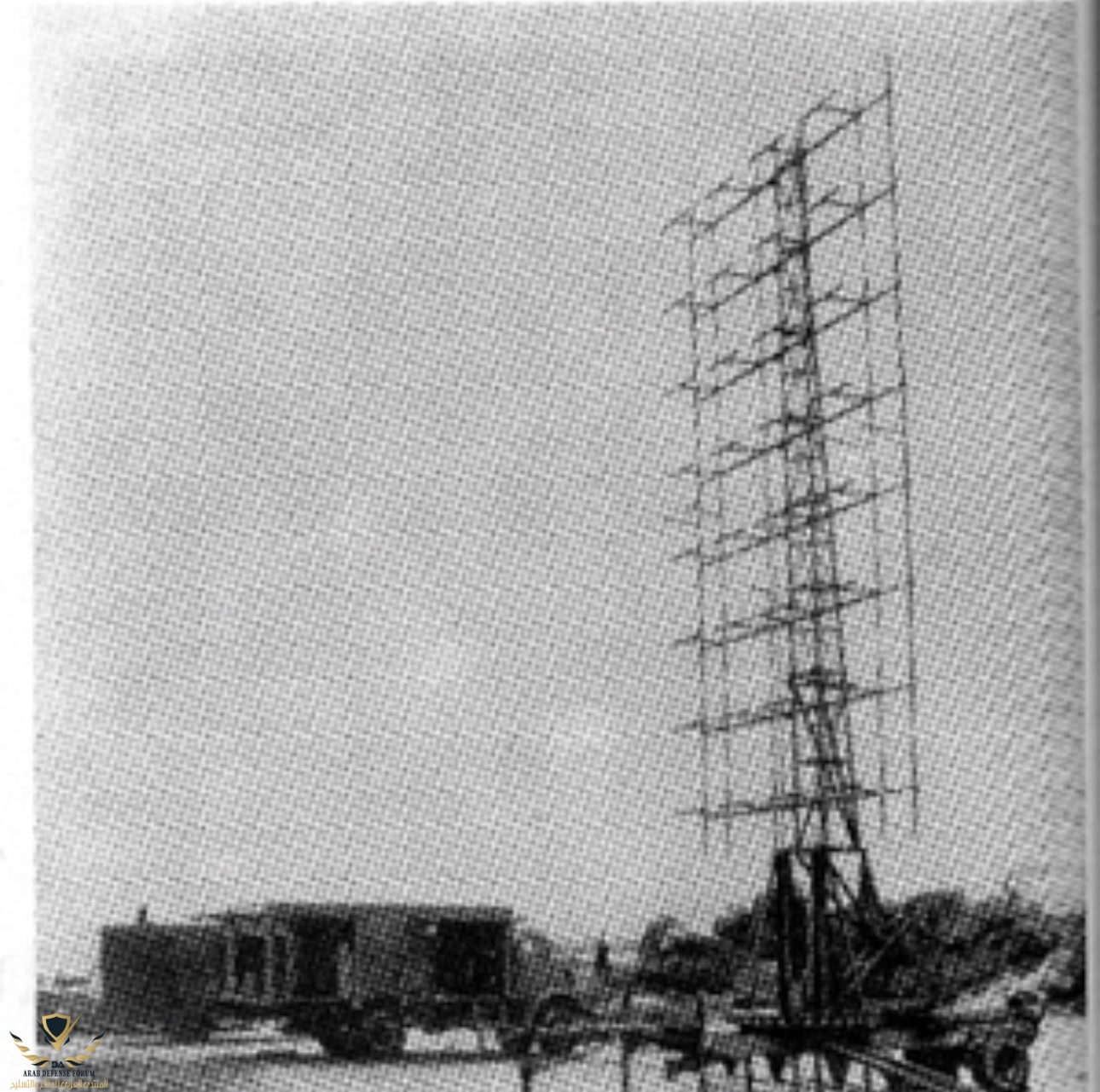

أثناء الحرب العالمية الثانية، طورت العديد من الدول الكبرى تقنيات الرادار، حيث كانت بريطانيا والولايات المتحدة وألمانيا في مقدمة الدول التي استثمرت في تطويره. كان رادار Chain Home البريطاني من أوائل الشبكات الرادارية التي أُستخدمت لاكتشاف الطائرات المعادية، وكان له دور حاسم في الدفاع البريطاني ضد الهجمات الجوية الألمانية

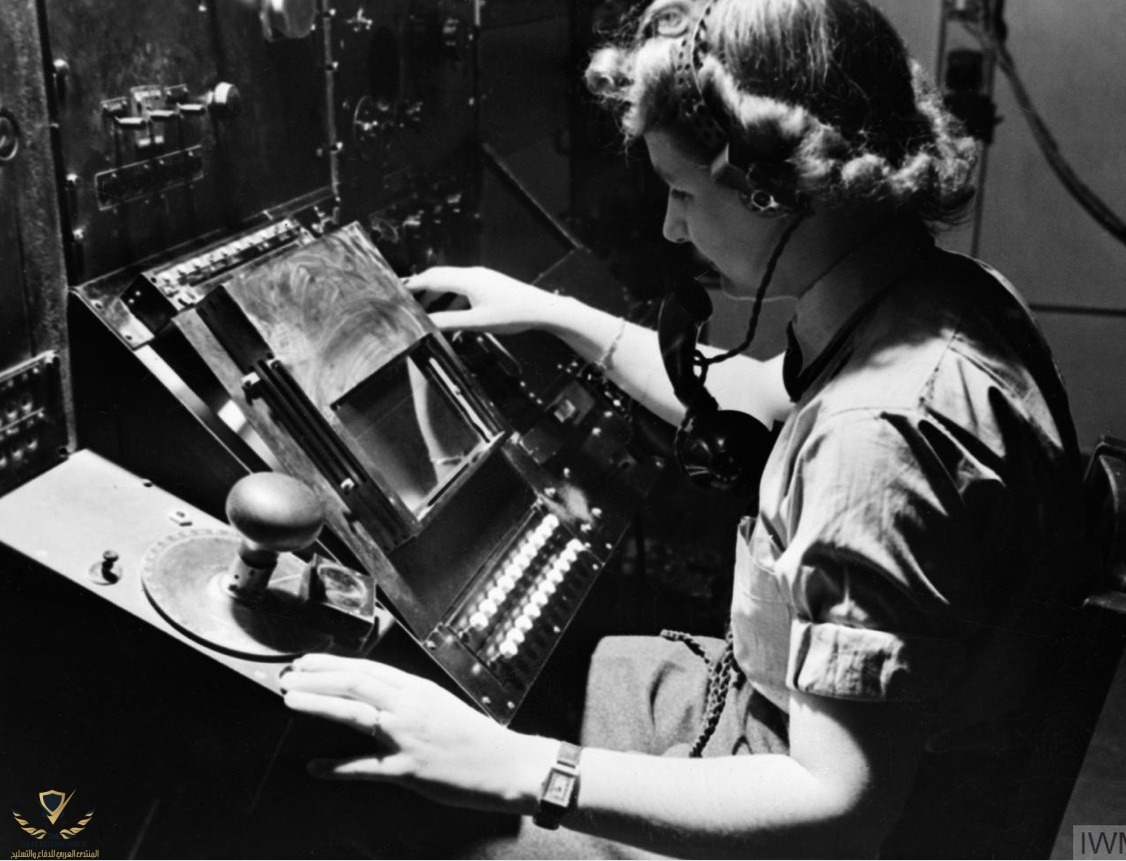

وكان اشهر دفاع حوي
وكان اشهر دفاع حوي
ما بعد الحرب العالمية الثانية
ساهمت التطورات في أشباه الموصلات والأجهزة الإلكترونية الصغيرة في تحسين دقة الرادار وقوته. كما شهد الرادار تحولاً من الاستخدامات العسكرية إلى المدنية مثل مراقبة الطقس وإدارة حركة الطائرات
العصر الحديث
في القرن الحادي والعشرين، دخلت تقنيات جديدة مثل الرادار النشط (AESA) والرادار الفوتوني والرادار الكمي إلى الساحة، مما ساعد في زيادة دقة الرصد وفتح أبوابًا جديدة للاستخدامات في مجالات الأمن، الفضاء، والسيارات ذاتية القيادة
2/ كيف يعمل الرادار؟

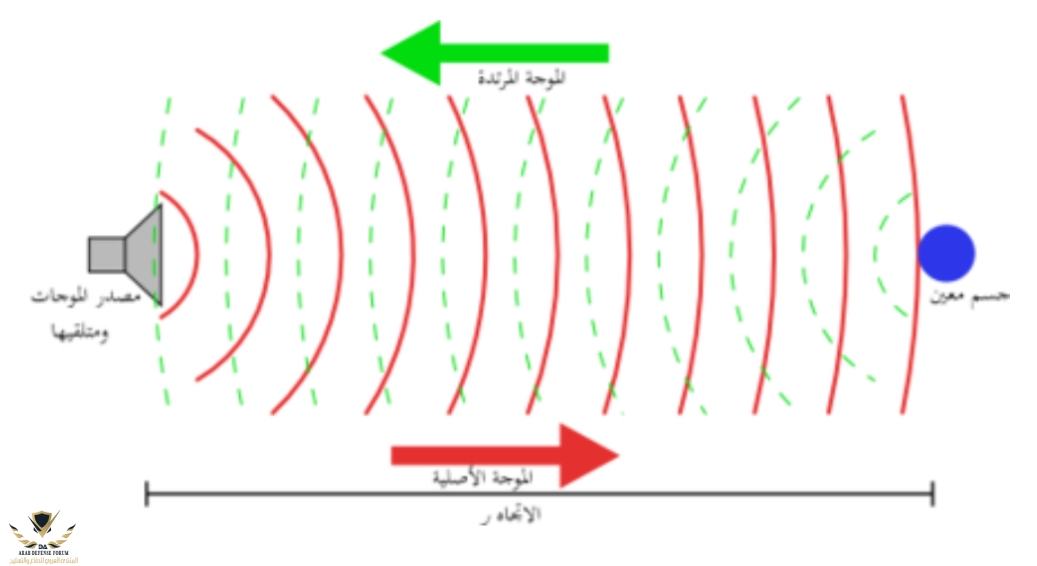

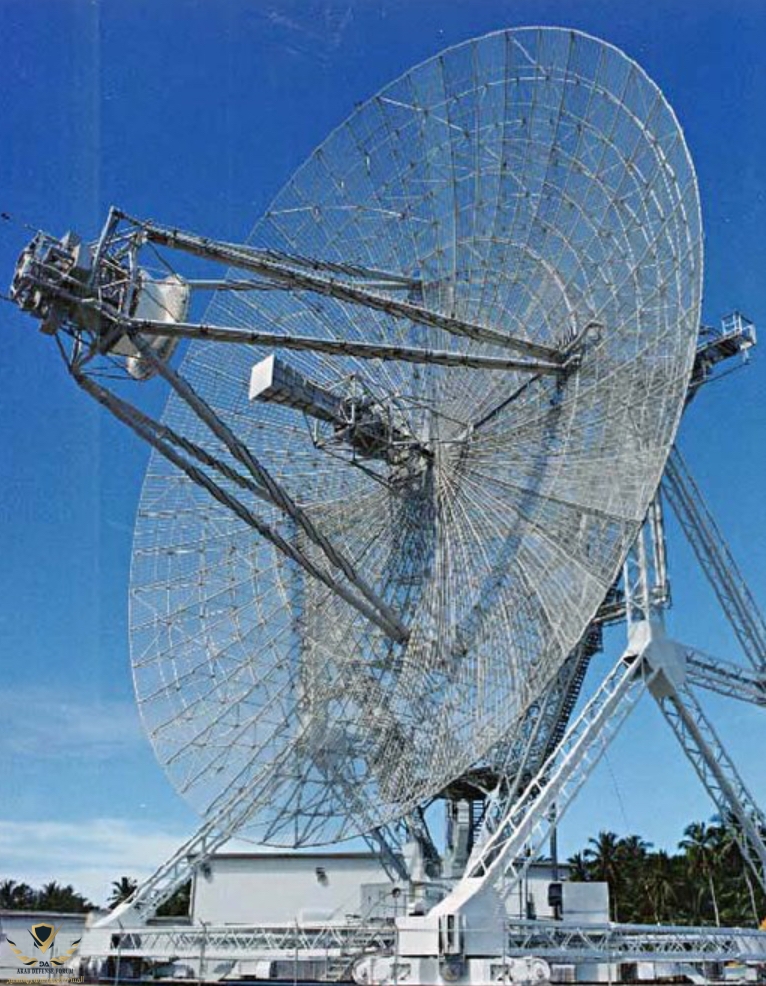

الرادار يعتمد على إرسال نبضات كهرومغناطيسية، وقياس الزمن الذي تستغرقه الإشارة المرتدة للوصول إلى الرادار بعد اصطدامها بالأجسام. يتم استخدام تأثير دوبلر لقياس السرعة،بينما يتم قياس المسافة بناءً على الزمن بين إرسال واستقبال الإشارة
• المسافة: يعتمد على الزمن بين الإرسال والاستقبال
•السرعة: باستخدام التغير في التردد وفقًا لتأثير دوبلر
• الشكل والحجم: يعتمد على شدة الإشارة المرتدة.
3/ جدول نطاقات الترددات وتطبيقاتها (Microwave)
الرادار يعتمد على إرسال نبضات كهرومغناطيسية، وقياس الزمن الذي تستغرقه الإشارة المرتدة للوصول إلى الرادار بعد اصطدامها بالأجسام. يتم استخدام تأثير دوبلر لقياس السرعة،بينما يتم قياس المسافة بناءً على الزمن بين إرسال واستقبال الإشارة
• المسافة: يعتمد على الزمن بين الإرسال والاستقبال
•السرعة: باستخدام التغير في التردد وفقًا لتأثير دوبلر
• الشكل والحجم: يعتمد على شدة الإشارة المرتدة.
3/ جدول نطاقات الترددات وتطبيقاتها (Microwave)
| النطاق | التردد (Ghz) | الطول الموجي(cm) | الخصائص | التطبيقات |
| HF/VHF | 0.3 - 0.003 | 100 - 10,000 | مدى طويل دقة منخفضة | مراقبة المساحات الواسعة والاتصالات البعيدة |
| L-band | 2 - 1 | 15 - 30 | اختراق جيد للغيوم والمطر | الملاحة الجوية والانذار المبكر |
| S-band | 4 - 2 | 7.5 - 15 | توازن بين المدى والدقة | رادارات الطقس ومراقبة الطائرات |
| C-band | 8 - 4 | 3,75 -7,5 | دقة متوسطة | مراقبة الطقس والتطبيقات البحرية |
| X-band | 12 - 8 | 2,5 - 3,75 | دقة عالية للأهداف الصغيرة | الدفاع الجوي والطائرات بدون طيار |
| Ku-band | 18 - 12 | 1,67 - 2,5 | مثالي للأقمار الصناعية | البث الفضائي وانظمة الملاحة |
| Ka-band | 40 - 27 | 0.75 - 1,11 | نطاق واسع ودقة عالية | الكشف عن الصواريخ الاتصالات الفضائية |
| W-band | 110 - 75 | 0,27 - 0,4 | دقة فائقة للغاية | الرصد الدقيق ومكافحة الشبحية |
4/ أنواع الرادارات
حسب طريقة العمل:
A.الرادار النبضي: يرسل نبضات كهرومغناطيسية متقطعة ويقيس الزمن بين إرسال واستقبال الإشارة
لقياس المسافة
•التطبيقات: المراقبة الجوية، الدفاع الجوي، الكشف عن الأجسام المتحركة
B.الرادار المستمر (CW): يرسل موجة كهرومغناطيسية مستمرة ويستخدم تأثير دوبلر لقياس السرعة
•التطبيقات: قياس السرعة في الطرق، الرصد البحري.
لقياس المسافة
•التطبيقات: المراقبة الجوية، الدفاع الجوي، الكشف عن الأجسام المتحركة
B.الرادار المستمر (CW): يرسل موجة كهرومغناطيسية مستمرة ويستخدم تأثير دوبلر لقياس السرعة
•التطبيقات: قياس السرعة في الطرق، الرصد البحري.
حسب التقنية:

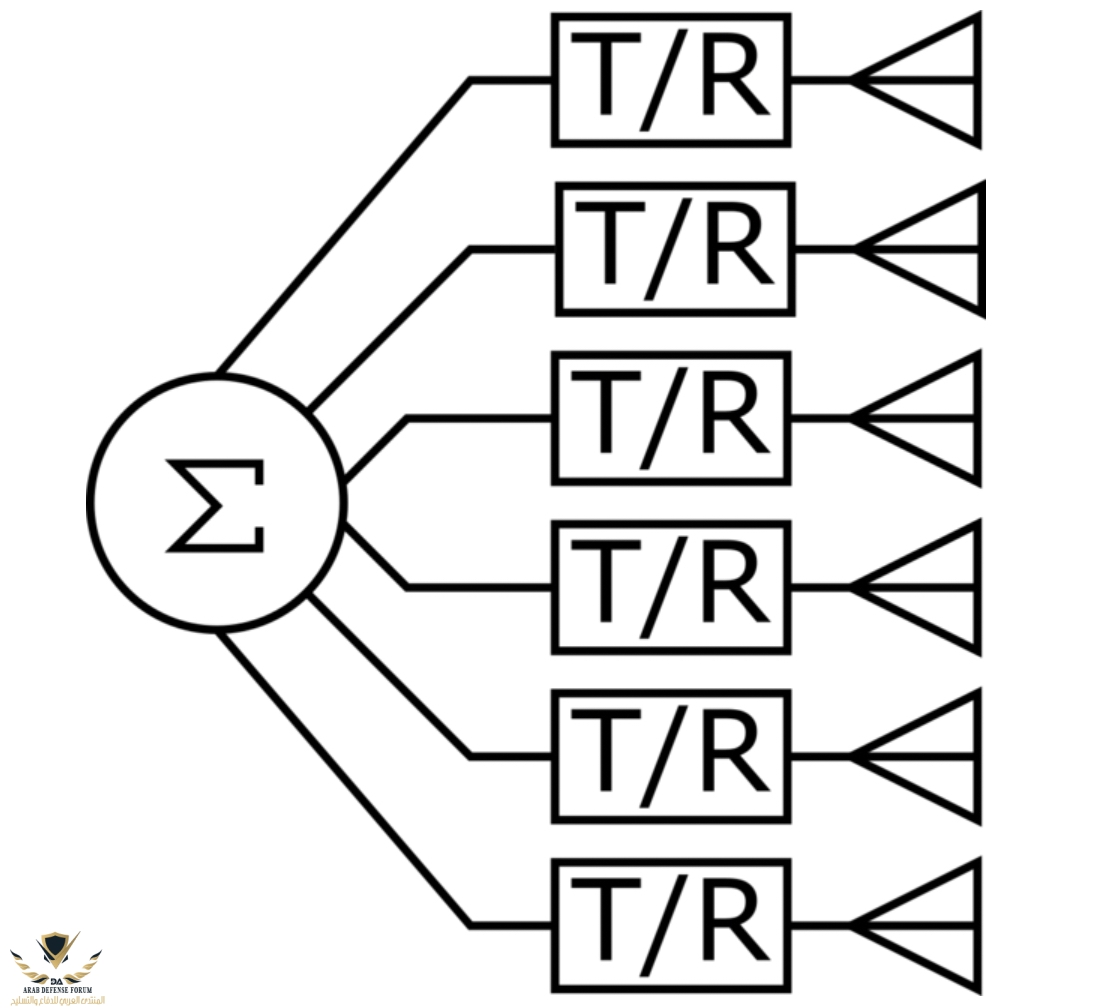

A.الرادار النشط (AESA): الرادار النشط إلكترونيًا (Active Electronically Scanned Array) هو تقنية حديثة تسمح للأجهزة بمسح وتحديد المواقع بمرونة ودقة عالية. في هذه التقنية، يتم مسح الأهداف بشكل سريع باستخدام هوائيات مكونة من وحدات مستقلة، مما يسمح للرادار بالتعامل مع أهداف متعددة في نفس الوقت
•التطبيقات: الطائرات الحربية الحديثة مثل F-35، الأنظمة الدفاعية الأرضية
B.الرادار السلبي (PESA): يعتمد الرادار السلبي (Passive Electronically Scanned Array) على نظام مسح ثابت باستخدام هوائيات لا تحتاج إلى التبديل الميكانيكي. يعتمد هذا النظام على استقبال الإشارات المرسلة من مصادر خارجية، ويتميز بكفاءة أعلى في استهلاك الطاقة مقارنةً بالرادارات النشطة
•التطبيقات: أنظمة الرصد الحديثة،
الدفاع الجوي، المركبات الفضائية
C.الرادار الكمي: يعتمد على التشابك الكمي للفوتونات لتحسين دقة الكشف عن الأهداف
•التطبيقات المستقبلية: رصد الأجسام الشبحية في الفضاء،الأمن القومي
D.الرادار الفوتوني: يستخدم الفوتونات بدلاً من الموجات التقليدية، مما يتيح دقة أكبر وكفاءة أعلى.
•التطبيقات: المركبات الفضائية، الرصد في البيئات المعقدة
5/ المواد المستخدمة في صناعة الرادارات
•التطبيقات: الطائرات الحربية الحديثة مثل F-35، الأنظمة الدفاعية الأرضية
B.الرادار السلبي (PESA): يعتمد الرادار السلبي (Passive Electronically Scanned Array) على نظام مسح ثابت باستخدام هوائيات لا تحتاج إلى التبديل الميكانيكي. يعتمد هذا النظام على استقبال الإشارات المرسلة من مصادر خارجية، ويتميز بكفاءة أعلى في استهلاك الطاقة مقارنةً بالرادارات النشطة
•التطبيقات: أنظمة الرصد الحديثة،
الدفاع الجوي، المركبات الفضائية
C.الرادار الكمي: يعتمد على التشابك الكمي للفوتونات لتحسين دقة الكشف عن الأهداف
•التطبيقات المستقبلية: رصد الأجسام الشبحية في الفضاء،الأمن القومي
D.الرادار الفوتوني: يستخدم الفوتونات بدلاً من الموجات التقليدية، مما يتيح دقة أكبر وكفاءة أعلى.
•التطبيقات: المركبات الفضائية، الرصد في البيئات المعقدة
5/ المواد المستخدمة في صناعة الرادارات
أشباه الموصلات :
•GaAs (Gallium Arsenide): يستخدم في الرادارات ذات الترددات المتوسطة ويتميز بكفاءة عالية في استخدام الطاقة
•GaN (Gallium Nitride): يوفر قدرة عالية على العمل في الترددات العالية ويتميز بكفاءة الطاقة الكبيرة
•Metamaterials: مواد متطورة تعزز أداء الهوائيات عبر تقليل الانعكاسات
•السيراميك عالي الأداء: يُستخدم لتحمل الحرارة الناتجة عن الترددات العالية
أنظمة التبريد:•السيراميك عالي الأداء: يُستخدم لتحمل الحرارة الناتجة عن الترددات العالية
مع تزايد متطلبات الرادارات الحديثة، يتم استخدام أنظمة تبريد متطورة لتفادي ارتفاع الحرارة الناتج عن العمل في ترددات عالية
6/ أمثلة على الرادارات
رادار AN/SPY-6: يستخدم في السفن الحربية الأمريكية (مثل USS Gerald R. Ford) للكشف عن الطائرات والصواريخ
التردد: نطاق S-band
رادار Sentinel A3: رادار متطور يستخدم في طائرات المراقبة لمراقبة الطائرات بدون طيار والأجسام الصغيرة
التردد: نطاق X-band
رادار APG-81 (F-35): رادار AESA متعدد الوظائف، يستخدم في الطائرات الحربية الشبحية مثل F-35
التردد: نطاق X-band
7/ التشويش على الرادار وانواعه
6/ أمثلة على الرادارات
رادار AN/SPY-6: يستخدم في السفن الحربية الأمريكية (مثل USS Gerald R. Ford) للكشف عن الطائرات والصواريخ
التردد: نطاق S-band
رادار Sentinel A3: رادار متطور يستخدم في طائرات المراقبة لمراقبة الطائرات بدون طيار والأجسام الصغيرة
التردد: نطاق X-band
رادار APG-81 (F-35): رادار AESA متعدد الوظائف، يستخدم في الطائرات الحربية الشبحية مثل F-35
التردد: نطاق X-band
7/ التشويش على الرادار وانواعه
أنواع التشويش:
1/ التشويش المقصود (Intentional Jamming):
يُنفذ عادة في الحروب الإلكترونية لإرباك أنظمة العدو.
A.تشويش الضوضاء (Noise Jamming): إرسال إشارات قوية عشوائية تغطي نطاق تردد الرادار.
B.التشويش الخداعي (Deceptive Jamming): إرسال إشارات كاذبة تخدع الرادار بتوليد أهداف وهمية.
2/ التشويش غير المقصود (Unintentional Jamming):
ناتج عن أجهزة إلكترونية أو اتصالات تعمل على نفس تردد الرادار
•مثال: إشارات التلفزيون أو أجهزة الاتصالات
3/ التشويش الذاتي (Self-jamming):
يحدث نتيجة أخطاء تقنية في نظام الرادار نفسه،مثل التداخل بين إشارات الإرسال والاستقبال
A.إغراق المستقبل (Radar Receiver Saturation):
إرسال إشارة قوية جدًا تؤدي إلى إغراق مستقبل الرادار، مما يمنعه من استقبال الإشارات الحقيقية
B.التكرار الخداعي (Repeater Jamming):
تسجيل الإشارة التي يرسلها الرادار وإعادة إرسالها بتعديلات طفيفة لتضليل النظام
C.تأخير النبضات (Pulse Delay):
إضافة تأخير بسيط على الإشارات المرتدة، مما يؤدي إلى تحديد خاطئ لمسافات الأهداف
التقنيات المستخدمة لمحاربة التشويش:B.التكرار الخداعي (Repeater Jamming):
تسجيل الإشارة التي يرسلها الرادار وإعادة إرسالها بتعديلات طفيفة لتضليل النظام
C.تأخير النبضات (Pulse Delay):
إضافة تأخير بسيط على الإشارات المرتدة، مما يؤدي إلى تحديد خاطئ لمسافات الأهداف
1/ تقنيات مقاومة التشويش الإلكتروني (Electronic Counter-Countermeasures - ECCM):
أنظمة ECCM صُممت لتحسين قدرة الرادار على مقاومة التشويش عبر استراتيجيات مثل:
A.تغيير الترددات (Frequency Hopping):
تغيير تردد إشارة الرادار بشكل مستمر لتجنب التشويش على تردد معين
B.تقليل عرض الحزمة (Narrow Beamwidth):
تقليل عرض الإشعاع الصادر من الهوائي لتقليل استقبال التشويش من الاتجاهات غير المرغوب فيها
C.تصفية الإشارات (Filtering):
استخدام مرشحات متطورة لتمييز الإشارات الحقيقية عن إشارات التشويش
2/ أنظمة الرادار النشطة (Active Radars):
مثل أنظمة AESA التي تعتمد على المصفوفات الطورية الممسوحة إلكترونيًا، والتي تتمتع بقدرة عالية على التوجيه الذكي للإشارات والتمييز بين الإشارات الحقيقية والمزيفة
3/ تقنية Doppler Filtering:
تُستخدم لتصفية الأهداف المتحركة وتمييزها عن التشويش الثابت
4/ دمج البيانات من مصادر متعددة (Multi-sensor Integration):
دمج بيانات الرادار مع بيانات أجهزة استشعار أخرى مثل الأشعة تحت الحمراء والكاميرات البصرية لتقليل تأثير التشويش
5/ التشفير (Signal Encryption):
إرسال إشارات مشفرة يصعب تفسيرها أو محاكاتها من قبل الأنظمة المهاجمة
أمثلة على أنظمة مقاومة التشويش:أنظمة ECCM صُممت لتحسين قدرة الرادار على مقاومة التشويش عبر استراتيجيات مثل:
A.تغيير الترددات (Frequency Hopping):
تغيير تردد إشارة الرادار بشكل مستمر لتجنب التشويش على تردد معين
B.تقليل عرض الحزمة (Narrow Beamwidth):
تقليل عرض الإشعاع الصادر من الهوائي لتقليل استقبال التشويش من الاتجاهات غير المرغوب فيها
C.تصفية الإشارات (Filtering):
استخدام مرشحات متطورة لتمييز الإشارات الحقيقية عن إشارات التشويش
2/ أنظمة الرادار النشطة (Active Radars):
مثل أنظمة AESA التي تعتمد على المصفوفات الطورية الممسوحة إلكترونيًا، والتي تتمتع بقدرة عالية على التوجيه الذكي للإشارات والتمييز بين الإشارات الحقيقية والمزيفة
3/ تقنية Doppler Filtering:
تُستخدم لتصفية الأهداف المتحركة وتمييزها عن التشويش الثابت
4/ دمج البيانات من مصادر متعددة (Multi-sensor Integration):
دمج بيانات الرادار مع بيانات أجهزة استشعار أخرى مثل الأشعة تحت الحمراء والكاميرات البصرية لتقليل تأثير التشويش
5/ التشفير (Signal Encryption):
إرسال إشارات مشفرة يصعب تفسيرها أو محاكاتها من قبل الأنظمة المهاجمة
1/ AN/APG-81 (رادار الطائرة F-35):
يستخدم أنظمة AESA المتطورة وتقنيات تغيير الترددات ومقاومة التشويش بشكل فعال
2/ رادار SPY-6:
يُعتبر من أحدث الأنظمة الأمريكية القادرة على اكتشاف التشويش والخداع الإلكتروني والتعامل معه بكفاءة
التحديات المستقبلية في التشويش ومقاومته:
A.تطور الذكاء الاصطناعي في الهجمات الإلكترونية يجعل التشويش أكثر تعقيدًا
B.الحاجة إلى تطوير مواد وهوائيات متطورة تزيد من حساسية الرادارات دون التأثر بالتشويش
C.التكلفة المرتفعة لأنظمة ECCM
8/التطورات المستقبلية وتحدياته
A.التكامل مع الذكاء الاصطناعي (AI)
يمكن استخدام الذكاء الاصطناعي لتحليل البيانات القادمة من الرادارات بشكل فوري وذكي، مما يعزز من سرعة ودقة اتخاذ القرارات في الأنظمة الدفاعية
B.مقاومة التشويش
يعمل الباحثون على تطوير تقنيات جديدة لتقليل تأثير التشويش الكهرومغناطيسي على الرادارات، مما يضمن فعالية أكثر في بيئات معقدة
يستخدم أنظمة AESA المتطورة وتقنيات تغيير الترددات ومقاومة التشويش بشكل فعال
2/ رادار SPY-6:
يُعتبر من أحدث الأنظمة الأمريكية القادرة على اكتشاف التشويش والخداع الإلكتروني والتعامل معه بكفاءة
التحديات المستقبلية في التشويش ومقاومته:
A.تطور الذكاء الاصطناعي في الهجمات الإلكترونية يجعل التشويش أكثر تعقيدًا
B.الحاجة إلى تطوير مواد وهوائيات متطورة تزيد من حساسية الرادارات دون التأثر بالتشويش
C.التكلفة المرتفعة لأنظمة ECCM
8/التطورات المستقبلية وتحدياته
A.التكامل مع الذكاء الاصطناعي (AI)
يمكن استخدام الذكاء الاصطناعي لتحليل البيانات القادمة من الرادارات بشكل فوري وذكي، مما يعزز من سرعة ودقة اتخاذ القرارات في الأنظمة الدفاعية
B.مقاومة التشويش
يعمل الباحثون على تطوير تقنيات جديدة لتقليل تأثير التشويش الكهرومغناطيسي على الرادارات، مما يضمن فعالية أكثر في بيئات معقدة
التحديات المستقبلية:
A.التكلفة المرتفعة لتطوير تقنيات متقدمة مثل الرادار الفوتوني والرادار الكمي
B.الحاجة إلى الابتكار في المواد لتقليل التكلفة وزيادة الكفاءة
انتهى.
