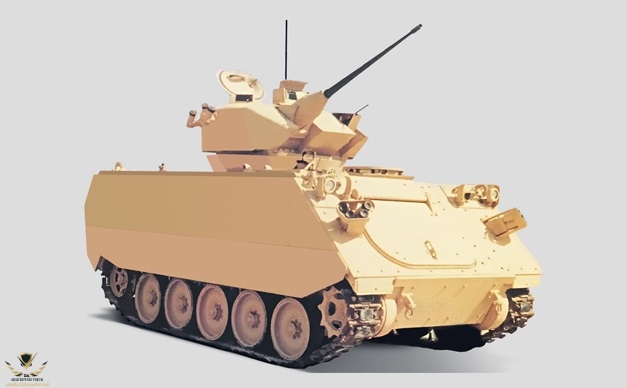

إن مركبة المشاة القتالية المصرية "Sharpshooter" هي تطوير لمركبة (M113) امريكية الصنع
والتي تم تجهيزها ببرج عيار 25 ملم ,

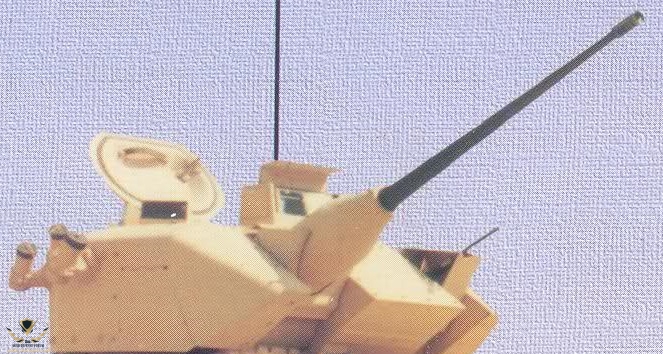

تعود تسمية الآلية للبرج القتالي Sharpshooter
"برج الرجل الواحد"



تم إنتاج هذه المركبة في مصنع الدبابات المصري (F-200) وتتميز المركبة بأداء عالٍ

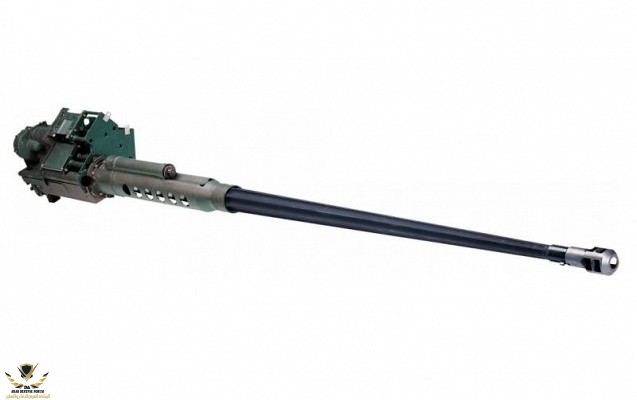

وحماية جيدة وقوة نيران كبيرة بفضل مدفعها "بوشماستر"

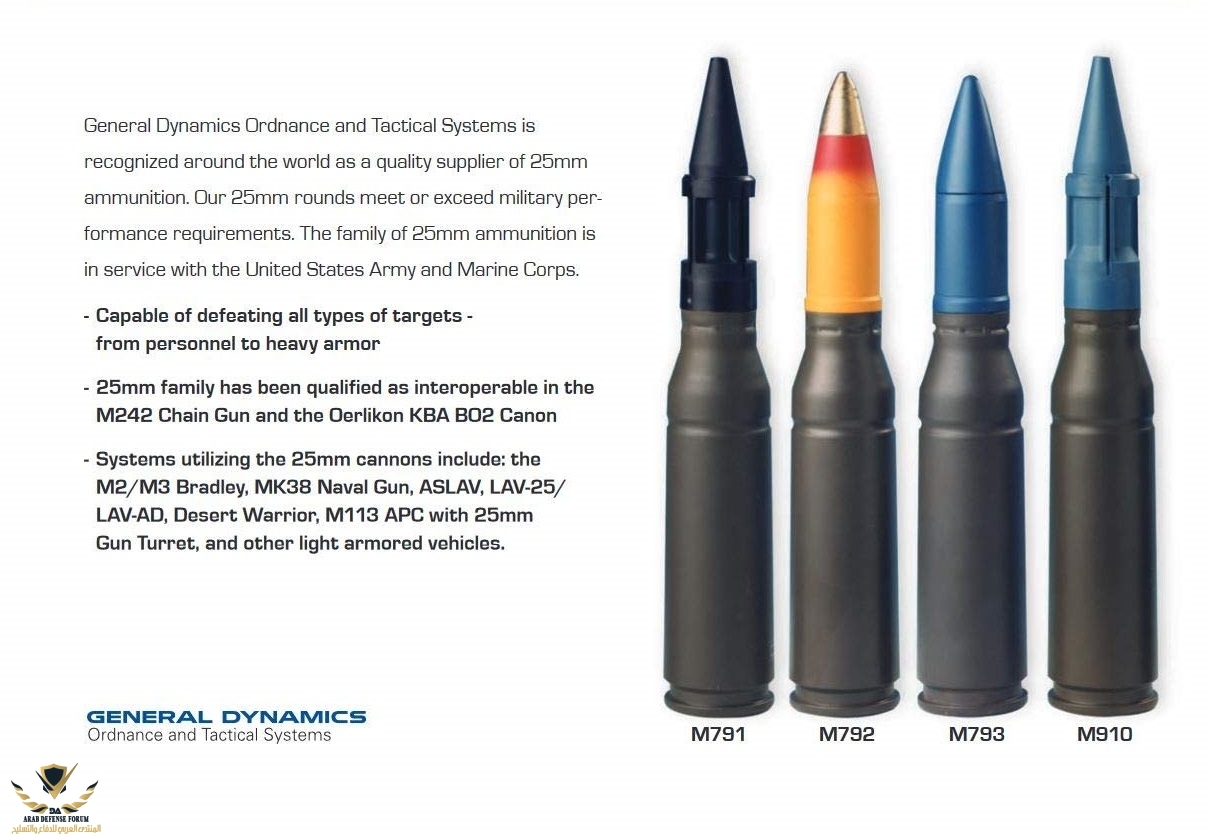

المدفع بوشماستر قادر على إطلاق ما بين 250 الى 500 طلقة في الدقيقة
بمختلف انواع الذخائر من العيار 25 ملم وبموثوقية ودقة عالية




تتمتع بمحرك ديزل 6 V53T بقوة 300 حصان مع شاحن توربيني، وناقل حركة أوتوماتيكي Allison
تتمتع المركبة بدرع إضافي خفيف الوزن من التيتانيوم ويتكون الطاقم من (2) شخص
(سائق - مدفعي) و(8) جنود مشاة
--
يمكن نقل المركبة بواسطة طائرة (C - 130)

المواصفات الفنية:

الطاقم: (2-8)

الوزن القتالي: 14062 كجم

الوزن الصافي: 12.293 كجم

الخصائص الرئيسية:

  • مركبة نقل الجند القتالية المصرية هى تطوير للمركبة م ۱۱۳ مع تركيب برج فرد واحد مزود بالمدفع ۲۵ مم وتم إنتاج هذه المركبة بمصنع إنتاج وإصلاح المدرعات (م/۲۰۰ الحربى) وتتصف هذه المركبة بالأداء المتميز والوقاية العالية وقوة النيران الكبيرة
  • المركبة مزودة بتدريع إضافى من التيتانيوم المتميز بخفة الوزن
  • المركبة مزودة بمحرك ديزل ٦V۵۳T ذو قدرة ۳۰۰ حصان بشاحن توربينى مع ناقل حركة الى أليسون (X۲۰۰ - ٤A)
  • يتكون طاقم المركبة من فردين (رامى ، سائق) وتحمل ثمانى أفراد من جنود المشاة
  • تستطيع هذه المركبة أن تدمر مركبة مثيلة فى التدريع بفضل المدفع المتوازن ۲۵ مم بوش ماستر
  • يمكن نقل هذه المركبة على متن الطائرة (سى ۱۳۰-)
المواصفات الفنية:

عامة:

  • طاقم / أفراد المشاه: (۲-۸)
  • الوزن بالشدة: ۱٤.۰٦۲ طن
  • الوزن بدون الشدة: ۱۲.۲۹۳ طن
المحرك:

  • الصنع والموديل: ديزل دترويت ٦V۵۳T
  • القدرة: ۳۰۰ حصان عند ۲۸۰۰ لفة/ق
البرج (فرد واحد):

التسليح

  • مدفع رئيسى: ۲۵ مم بوش ماستر M۲٤۲
  • الرشاش الموازى: ۷.٦۲x۵۱ مم M۲٤۰ C
الذخيرة:

  • ۲۵ مم: ۱٦۵ جاهز / ۱٤۰ مخزن
  • ۷.٦۲x۵۱ مم: ۲۳۰ جاهز / ۱٦۰۰ مخزن
أجهزة الرؤية

  • الرامى: حرارى
  • السائق: نهارى / ليلى سلبى (AN/VVS-۲ (V۳
التدريع:

  • الهيكل الأساسى: ألومنيوم ۵۰۸۳
  • تدريع إضافى: تيتانيوم
  • The "Sharpshooter" infantry fighting vehicle is a development of (M113) vehicle equipped with "Sharp-shooter" one man turret, 25mm. cannon
  • This vehicle is produced in Egyptian Tank plant (F -200)
  • The vehicle has a high performance, good protection and great fire power
  • It has a 6 V53T, diesel engine 300 H.P, with turbo charger, x200-4 AAllison automatic transmission
  • The vehicle has light weight Titanium add on ar-mour
  • The crew consists of (2) persons (driver - gunner), and (8) infantry soldiers
  • The vehicle has the capability to destory similar vehicles by the 25 mm cannon
  • The vehicle can be transported by (C - 130) airplane
Technical Specifications:

General

  • Crew: (2-8)
  • Combat weight: 14062 kg
  • Net weight: 12.293 kg
Engine

Model: 6 V 53T

Rated horsepower: 300 hp at 2800 rpm

One man turret:

Armament:

  • Bushmaster 25 Cannon M 242, Coaxial M240C.7.62x51 mm
  • Traverse: 360 continuous
Ammunition:

  • 25 mm.: (165) ready / (140) reserved
  • 7.62x51 mm.: (230) ready / (1600) reserved
Sighting system

  • Gunner: thermal
  • Dirver: day / night passive AN/VVS-2(v3)
Armour:

  • Basic hull: 5083 Aluminum
  • Add on armour: Titanium



هذي المدرعه او الإصدار الأصلي منها تحولت لبوكيه ورد
يتم اهدائها بين الدول
اخرتها الأسبوع الماضي
الأردن منحت الجيش اللبناني عدد منها




التعديل الأخير:

هذي المدرعه او الإصدار الأصلي منها تحولت لبوكيه ورد
يتم اهدائها بين الدول
اخرتها الأسبوع الماضي
الأردن منحت الجيش اللبناني عدد منها




هل يوجد فارق بين النسخه الاصليه والنسخة المصرية

هل يوجد فارق بين النسخه الاصليه والنسخة المصرية

نعم بقدر معرفتي البسيطه


الأخ Saudi silent @Saudi silent هو الخبير هنا

الواضح حسب الموضوع الفرق هو :

إن مركبة المشاة القتالية المصرية "Sharpshooter" هي تطوير لمركبة (M113) امريكية الصنع
والتي تم تجهيزها ببرج عيار 25 ملم , تعود تسمية الآلية للبرج القتالي Sharpshooter
"برج الرجل الواحد"

وايضا

تم إنتاج هذه المركبة في مصنع الدبابات المصري (F-200) وتتميز المركبة بأداء عالٍ
وحماية جيدة وقوة نيران كبيرة بفضل مدفعها "بوشماستر"

ربما المحرك مختلف ايضا عن الأصليه
صراحه لا اعلم
يفيدنا صاحب الموضوع ان شاء الله


اعتقد ان المتغيرات على حسب الدوله واستخداماتها




هل يوجد فارق بين النسخه الاصليه والنسخة المصرية

الاصدار الاصليالنسخه المصرية
الوزن12,3طن
الطول4.863 م
العرض2.686 م
الارتفاع2.5 م
الطاقم2 + 11 راكب
الدرعالمنيوم 12,38 ملم
السلاح الأساسيمدفع رشاش براوننغ ام 2
المحركديترويت ديزل 6V53T ,ستة اسطوانات , 275 حصان
المدى480 كلم

السرعة67,6 كلم/ ساعة
الوزن14,062طن
الطول4.863 م
العرض2.686 م
الارتفاع2.5 م
الطاقم2 + 8 راكب
الدرعالمنيوم 12,38 ملم + تدريع إضافى: تيتانيوم
السلاح الأساسي۲۵ مم بوش ماستر M۲٤۲
المحركمحرك ديزل ٦V۵۳T ذو قدرة ۳۰۰ حصان بشاحن توربينى
المدى؟؟؟؟ كلم
السرعة؟؟؟؟ كلم/ ساعة

النسخه المصرية حسب التطوير تتفوق بنسبة للدرع + المدفع الرشاش + المحرك و ناقل الحركة وايضاً اجهزة الرؤية ولكن الحموله بالنسخه اقل .
هذا والله اعلم ويمكن احد من الشباب يصحح لي ان اخطائت بشيء

نعم بقدر معرفتي البسيطه


الأخ Saudi silent @Saudi silent هو الخبير هنا

الواضح حسب الموضوع الفرق هو :

إن مركبة المشاة القتالية المصرية "Sharpshooter" هي تطوير لمركبة (M113) امريكية الصنع
والتي تم تجهيزها ببرج عيار 25 ملم , تعود تسمية الآلية للبرج القتالي Sharpshooter
"برج الرجل الواحد"

وايضا

تم إنتاج هذه المركبة في مصنع الدبابات المصري (F-200) وتتميز المركبة بأداء عالٍ
وحماية جيدة وقوة نيران كبيرة بفضل مدفعها "بوشماستر"

اعتقد ان المتغيرات على حسب الدوله واستخداماتها




ههههههههههههههههههههههه
Saudi silent @Saudi silent بما انها مجنزره راح يطلع العيوب حتى لو كان برغي مكسور .
الحمد لله ان صهريج الماء مدولب .


الاصدار الاصليالنسخه المصرية
الوزن12,3طن
الطول4.863 م
العرض2.686 م
الارتفاع2.5 م
الطاقم2 + 11 راكب
الدرعالمنيوم 12,38 ملم
السلاح الأساسيمدفع رشاش براوننغ ام 2
المحركديترويت ديزل 6V53T ,ستة اسطوانات , 275 حصان
المدى480 كلم
السرعة67,6 كلم/ ساعة
الوزن14,062طن
الطول4.863 م
العرض2.686 م
الارتفاع2.5 م
الطاقم2 + 8 راكب
الدرعالمنيوم 12,38 ملم + تدريع إضافى: تيتانيوم
السلاح الأساسي۲۵ مم بوش ماستر M۲٤۲
المحركمحرك ديزل ٦V۵۳T ذو قدرة ۳۰۰ حصان بشاحن توربينى
المدى؟؟؟؟ كلم
السرعة؟؟؟؟ كلم/ ساعة

النسخه المصرية حسب التطوير تتفوق بنسبة للدرع + المدفع الرشاش + المحرك و ناقل الحركة وايضاً اجهزة الرؤية ولكن الحموله بالنسخه اقل .
هذا والله اعلم ويمكن احد من الشباب يصحح لي ان اخطائت بشيء
فضحتنا ماقرينا الموضوع كامل وقاعد اتفلسف بعد على الأخ المصري 😁😁😁🤣🤣

الاصدار الاصلي
النسخه المصرية
الوزن
12,3طن
الطول
4.863 م
العرض
2.686 م
الارتفاع
2.5 م
الطاقم
2 + 11 راكب
الدرع
المنيوم 12,38 ملم
السلاح الأساسي
مدفع رشاش براوننغ ام 2
المحرك
ديترويت ديزل 6V53T ,ستة اسطوانات , 275 حصان
المدى
480 كلم
السرعة
67,6 كلم/ ساعة
الوزن
14,062طن
الطول
4.863 م
العرض
2.686 م
الارتفاع
2.5 م
الطاقم
2 + 8 راكب
الدرع
المنيوم 12,38 ملم + تدريع إضافى: تيتانيوم
السلاح الأساسي
۲۵ مم بوش ماستر M۲٤۲
المحرك
محرك ديزل ٦V۵۳T ذو قدرة ۳۰۰ حصان بشاحن توربينى
المدى
؟؟؟؟ كلم
السرعة
؟؟؟؟ كلم/ ساعة

النسخه المصرية حسب التطوير تتفوق بنسبة للدرع + المدفع الرشاش + المحرك و ناقل الحركة وايضاً اجهزة الرؤية ولكن الحموله بالنسخه اقل .
هذا والله اعلم ويمكن احد من الشباب يصحح لي ان اخطائت بشيء

ماشاء الله عليك بعد توني انتبهت ان
الجدول في تعليقك يختلف عن اللي في الموضوع

الجدول المضاف في الموضوع طلع الخصائص احسن شي نروح ننام
🙃🙃🙃🙃


ماشاء الله عليك بعد توني انتبهت ان
الجدول في تعليقك يختلف عن اللي في الموضوع

الجدول المضاف في الموضوع طلع الخصائص احسن شي نروح ننام
🙃🙃🙃🙃


الاصدار الاصليالنسخه المصرية
الوزن12,3طن
الطول4.863 م
العرض2.686 م
الارتفاع2.5 م
الطاقم2 + 11 راكب
الدرعالمنيوم 12,38 ملم
السلاح الأساسيمدفع رشاش براوننغ ام 2
المحركديترويت ديزل 6V53T ,ستة اسطوانات , 275 حصان
المدى480 كلم
السرعة67,6 كلم/ ساعة
الوزن14,062طن
الطول4.863 م
العرض2.686 م
الارتفاع2.5 م
الطاقم2 + 8 راكب
الدرعالمنيوم 12,38 ملم + تدريع إضافى: تيتانيوم
السلاح الأساسي۲۵ مم بوش ماستر M۲٤۲
المحركمحرك ديزل ٦V۵۳T ذو قدرة ۳۰۰ حصان بشاحن توربينى
المدى؟؟؟؟ كلم
السرعة؟؟؟؟ كلم/ ساعة

النسخه المصرية حسب التطوير تتفوق بنسبة للدرع + المدفع الرشاش + المحرك و ناقل الحركة وايضاً اجهزة الرؤية ولكن الحموله بالنسخه اقل .
هذا والله اعلم ويمكن احد من الشباب يصحح لي ان اخطائت بشيء
الا يمكن تركيب برج للمدرعة يكون آلى واتوماتيكي كما الدبابات بالضبط وذلك لتكون منصة للصواريخ المضادة للدبابات بالاضافة الى ملقم آلى لهذه الصواريخ ؟؟؟؟

هي بالضبط ستسلح ببرج وانظمة تماما مثل الدبابات وصواريخها تلقم اليا .

بالاضافة الى رادار مدفعية مركب عليها لتحديد مواقع وحدات وارتال العدو البرية .

هذه الفكرة هي منبع لعدة افكار وهي مثل الصلصال نشكلها بطريقة متعددة الاغراض لتكون مؤثرة اكثر من اللازم . لانه سعادتك هتجيب مصانع منين لافكار العضو X Factor . :cool: :cool: :cool: :cool: :cool: :cool:

التعديل الأخير:
الا يمكن تركيب برج للمدرعة يكون آلى واتوماتيكي كما الدبابات بالضبط وذلك لتكون منصة للصواريخ المضادة للدبابات بالاضافة الى ملقم آلى لهذه الصواريخ ؟؟؟؟

هي بالضبط ستسلح ببرج وانظمة تماما مثل الدبابات وصواريخها تلقم اليا .

بالاضافة الى رادار مدفعية مركب عليها لتحديد مواقع وحدات وارتال العدو البرية .

هذه الفكرة هي منبع لعدة افكار وهي مثل الصلصال نشكلها بطريقة متعددة الاغراض لتكون مؤثرة اكثر من اللازم . لانه سعادتك هتجيب مصانع منين لافكار العضو X Factor . :cool: :cool: :cool: :cool: :cool: :cool:

احسن عضو انت
تسأل وتجاوب على نفسك
ماتتعب احد بالإجابه..
👍👍👍👍

الا يمكن تركيب برج للمدرعة يكون آلى واتوماتيكي كما الدبابات بالضبط وذلك لتكون منصة للصواريخ المضادة للدبابات بالاضافة الى ملقم آلى لهذه الصواريخ ؟؟؟؟

هي بالضبط ستسلح ببرج وانظمة تماما مثل الدبابات وصواريخها تلقم اليا .

بالاضافة الى رادار مدفعية مركب عليها لتحديد مواقع وحدات وارتال العدو البرية .

هذه الفكرة هي منبع لعدة افكار وهي مثل الصلصال نشكلها بطريقة متعددة الاغراض لتكون مؤثرة اكثر من اللازم . لانه سعادتك هتجيب مصانع منين لافكار العضو X Factor . :cool: :cool: :cool: :cool: :cool: :cool:


اتقصد ان الفكرة مطبقة في السعودية ؟؟؟؟

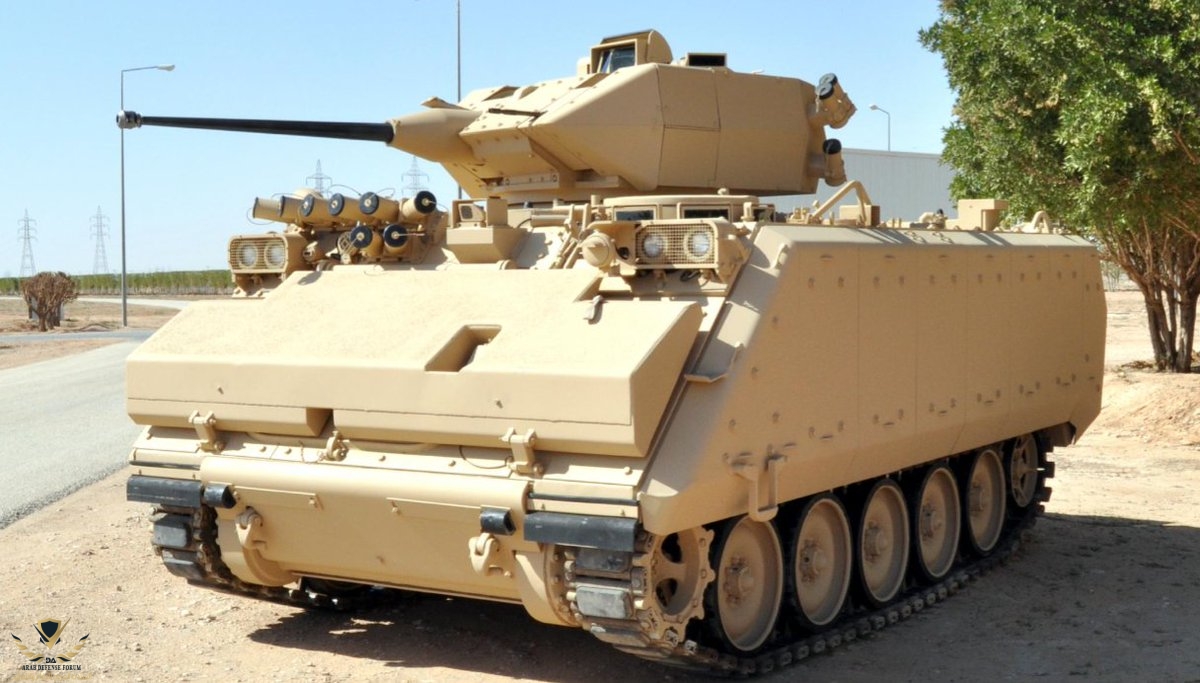

نعم مطبقة في المملكة بالتعاون مع شركة تركية وتم تطوير 200 مدرعة ( ابراج تاو ) والاجمل التطوير تم داخل المملكة مما اكسب الشباب على اكتساب الخبرة والمعرفة .

Turkish defense company undertaking the modernisation of Saudi armoured personnel vehicles



The FNSS Savunma Sistemleri (FNSS) with BAE Systems are undertaking the modernisation of Saudi M113 armoured personnel vehicles at the Saudi Arabian Ground Forces High Command’s Al-Kharj Maintenance and Modernization facilities in Al Kharj.



The Minister of National Defence of Turkey Fikri Isik, that Turkish defense company modernizing armored vehicles in Saudi Arabia has completed projects worth of more than $ 1 billion.



According to information from sources, Turkish company also modernizing VCC-1 TOW anti-tank missiles systems. The VCC-1 TOW is a special version of M113 converted by Italian company for the Saudi Arabian Army. The VCC-1 anti-tank missiles systems with the licence-built TOW Under-Armour (TUA) turret.

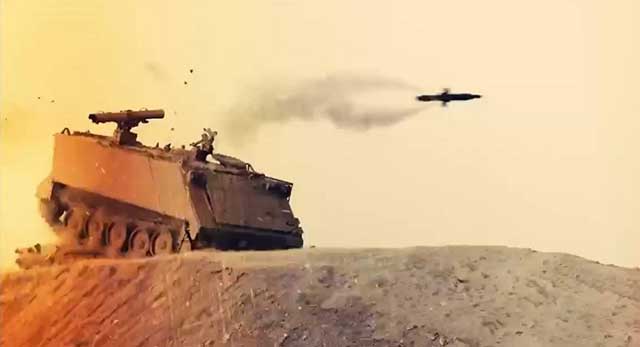

Total 200 VCC-1 TOW anti-tank missiles systems were exported to Saudi Arabia.




http://defence-blog.com/army/turkis...ion-of-saudi-armoured-personnel-vehicles.html


ترجمة :

شركة دفاعية تركية تتولى تحديث مركبات الجنود المدرعة السعودية


تقوم FNSS Savunma Sistemleri (FNSS) مع BAE Systems بتحديث مركبات الأفراد المدرعة السعودية M113 في مرافق صيانة وتحديث الخرج التابعة للقيادة العليا للقوات البرية السعودية في الخرج.

وزير الدفاع الوطني التركي فكري إيشيك ، أن شركة الدفاع التركية التي تقوم بتحديث المركبات المدرعة في المملكة العربية السعودية أنجزت مشاريع تزيد قيمتها عن 1 مليار دولار.

وفقا للمعلومات الواردة من المصادر ، قامت الشركة التركية أيضا بتحديث أنظمة الصواريخ المضادة للدبابات VCC-1 TOW. VCC-1 TOW هي نسخة خاصة من M113 تم تحويلها بواسطة شركة إيطالية للجيش السعودي. أنظمة الصواريخ المضادة للدبابات VCC-1 مع برج TOW Under-Armor (TUA) المصنوع مرخصة.
تم تصدير
ما مجموعه 200 نظام صواريخ مضادة للدبابات VCC-1 TOW إلى المملكة العربية السعودية.

الاصدار الاصليالنسخه المصرية
الوزن12,3طن
الطول4.863 م
العرض2.686 م
الارتفاع2.5 م
الطاقم2 + 11 راكب
الدرعالمنيوم 12,38 ملم
السلاح الأساسيمدفع رشاش براوننغ ام 2
المحركديترويت ديزل 6V53T ,ستة اسطوانات , 275 حصان
المدى480 كلم
السرعة67,6 كلم/ ساعة
الوزن14,062طن
الطول4.863 م
العرض2.686 م
الارتفاع2.5 م
الطاقم2 + 8 راكب
الدرعالمنيوم 12,38 ملم + تدريع إضافى: تيتانيوم
السلاح الأساسي۲۵ مم بوش ماستر M۲٤۲
المحركمحرك ديزل ٦V۵۳T ذو قدرة ۳۰۰ حصان بشاحن توربينى
المدى؟؟؟؟ كلم
السرعة؟؟؟؟ كلم/ ساعة

النسخه المصرية حسب التطوير تتفوق بنسبة للدرع + المدفع الرشاش + المحرك و ناقل الحركة وايضاً اجهزة الرؤية ولكن الحموله بالنسخه اقل .
هذا والله اعلم ويمكن احد من الشباب يصحح لي ان اخطائت بشيء

- سبب ارتفاع الوزن في النسخة المصرية هو تزويدها بدروع اضافية وتحسين الحماية "تيتانيوم"

- سبب العدد الأقل للطاقم في النسخة المصرية هو تزويدها ببرج قتالي مما يشغل مساحة اضافية

- النسخه المصريه تأتي بمحرك اقوى يولد 300 حصان بشاحن توربيني بحكم انها اصبحت اكبر وزنًا بفارق 2 طن تقريبًا

- هناك نسخه او اثنين كانت مع الجيش لأغراض التجارب والاختبارات الميدانية + اتمنى تعميم التطوير لكامل الأسطول​


- سبب ارتفاع الوزن في النسخة المصرية هو تزويدها بدروع اضافية وتحسين الحماية "تيتانيوم"

- سبب العدد الأقل للطاقم في النسخة المصرية هو تزويدها ببرج قتالي مما يشغل مساحة اضافية

- النسخه المصريه تأتي بمحرك اقوى يولد 300 حصان بشاحن توربيني بحكم انها اصبحت اكبر وزنًا بفارق 2 طن تقريبًا

- هناك نسخه او اثنين كانت مع الجيش لأغراض التجارب والاختبارات الميدانية + اتمنى تعميم التطوير لكامل الأسطول​
غالبا مشروع قديم و ملغي لم يتم تعميمه من الاساس

غالبا مشروع قديم و ملغي لم يتم تعميمه من الاساس

- صحيح لكن رأيت صورة قديمة لنسخة او اثنتين للتجارب الميدانية بحوزة القوات المصرية

- لو يتم اعادة احياء المشروع بالتعاون مع FNSS تركيا سيكون جيد لصالح اسطول الـ M113

- الاتراك لديهم تطويرهم الخاص للـ M113 بما فيها برج SABER المماثل لـSharpshooter
لكنه بأنظمة احدث واداء محسن




- صحيح لكن رأيت صورة قديمة لنسخة او اثنتين للتجارب الميدانية بحوزة القوات المصرية

- لو يتم اعادة احياء المشروع بالتعاون مع FNSS تركيا سيكون جيد لصالح اسطول الـ M113

- الاتراك لديهم تطويرهم الخاص للـ M113 بما فيها برج SABER المماثل لـSharpshooter
لكنه بأنظمة احدث واداء محسن

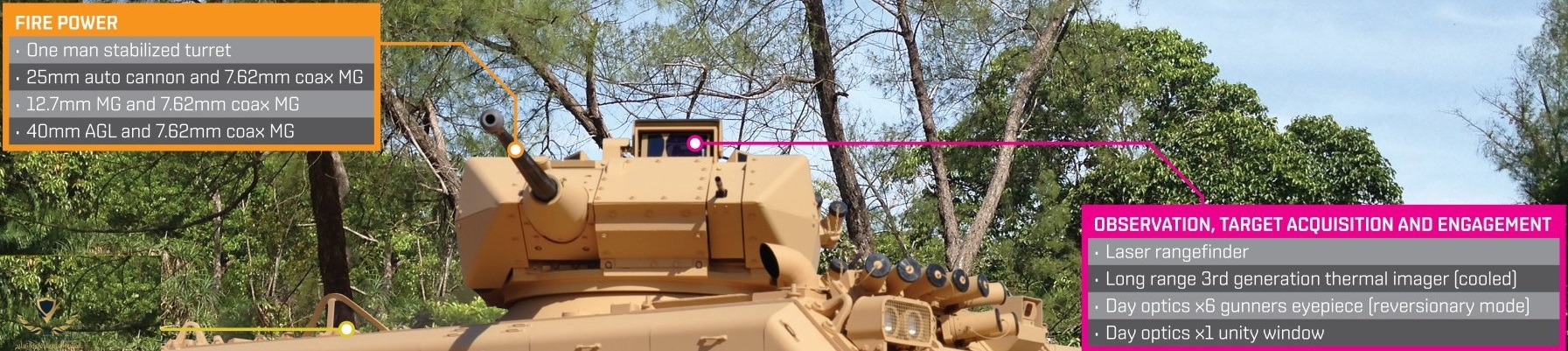

مشاهدة المرفق 748259
يعني اللي عمل التطوير من زمن الزمن يرجع يطلب من الاتراك نقل تكنولوجيا !؟
بعدين مدرعة منتهية الصلاحية ليس لها مستقبل

عودة
أعلى
