نظام دفاع صاروخي أرض-جو متوسط المدى - روسيا

يُعَد نظام بوك-إم3، المعروف أيضًا باسم فايكنج، وهو نظام صاروخي أرض-جو متوسط المدى نسخة حديثة من نظام بوك-إم2، ويتميز بمكونات إلكترونية متقدمة وصاروخ جديد فتاك، ويمكن اعتباره نظامًا جديدًا تمامًا. تم تصميم النظام وتطويره وتصنيعه بواسطة شركة الدفاع الروسية ألماز-آنتي. يتميز نظام بوك-إم3 بجهاز كمبيوتر رقمي جديد ونظام تبادل بيانات عالي السرعة ومحدد هدف التصوير الحراري عن بعد بدلاً من أجهزة التتبع الضوئية عن بعد المستخدمة في النماذج السابقة. يمكن لبطارية صواريخ بوك-إم3 تتبع ما يصل إلى 36 هدفًا والاشتباك معها في وقت واحد، في حين أن صاروخ 9R31M المتقدم قادر على إسقاط جميع الأجسام الطائرة الموجودة، بما في ذلك الأجسام شديدة المناورة، حتى أثناء التشويش الإلكتروني النشط. يمكن لبوك-إم3 أيضًا الاشتباك مع الأهداف البحرية والبرية، نظرًا لقدرته على الإطلاق العمودي. وبحسب بعض المواقع الإلكترونية للصحف الروسية، فإن نظام Buk-M3 سيدخل الخدمة قبل نهاية عام 2015. ووفقاً للمعلومات التي نشرتها وزارة الدفاع الروسية، فقد تسلمت القوات المسلحة الروسية أول مجموعة من أحدث أنظمة الدفاع الجوي متوسطة المدى Buk-M3 في عام 2016.

البيانات التقنية

التسليح ونظام الرادار

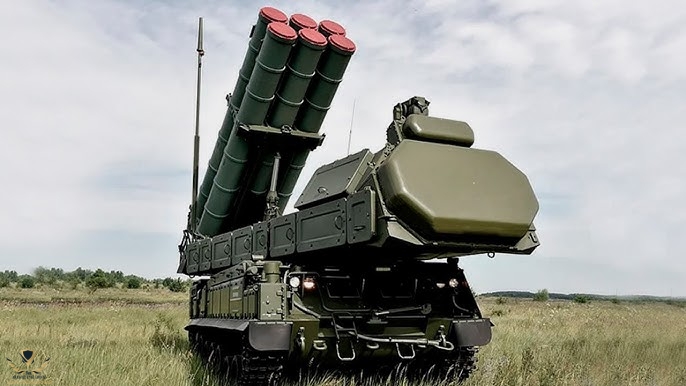

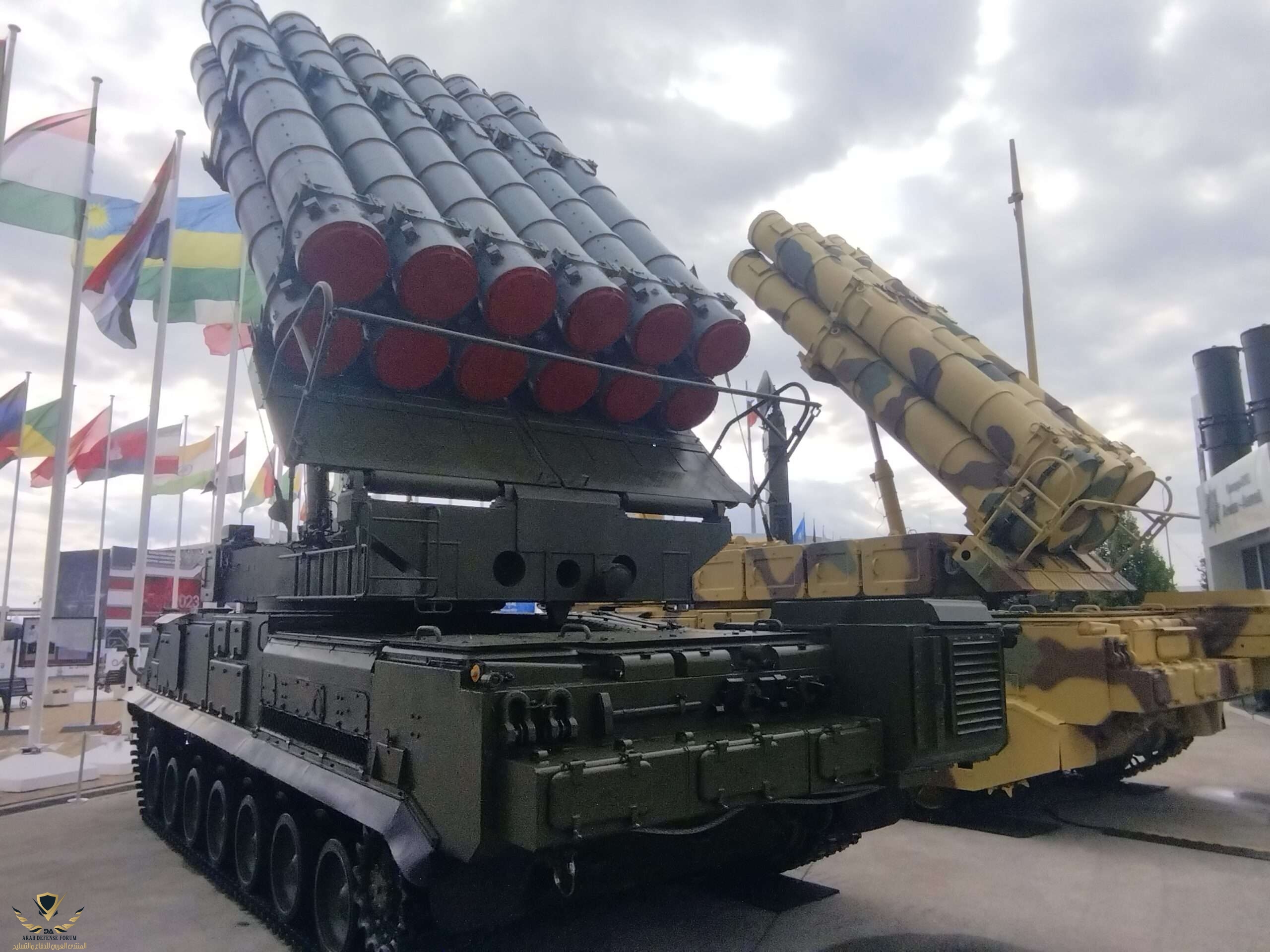

تتكون بطارية صواريخ Buk-M3 Viking من مركبتين TELAR 9A317M (ناقلة وناصبة وقاذفة ورادار) ومركبة TEL 9A316M (ناقلة وناصبة وقاذفة). وتستند TELAR إلى هيكل GM-569 المدرع المجنزر، وتحمل ستة صواريخ جاهزة للإطلاق مثبتة على منصة دوارة يمكنها الدوران بزاوية 360 درجة كاملة. ويتضمن برج Buk-M3 TELAR رادارًا للتحكم في النيران في المقدمة وقاذفة بستة صواريخ جاهزة للإطلاق في الأعلى. في أغسطس 2018، في المنتدى العسكري التقني الدولي Army-2018 في موسكو، تم عرض أحدث نسخة من Buk-M3 لأول مرة للجمهور ببرج إطلاق جديد مزود بصفين من ثلاث حاويات صواريخ. تم تجهيز مركبة إعادة التحميل في Buk-M3 Viking بكتلتين من ستة صواريخ باستخدام نفس الهيكل المجنزر مثل الإصدار السابق من عائلة Buk.

الصاروخ

يستخدم Buk-M3 Viking صاروخ أرض-جو موجه بالرادار 9R31M الجديد مع مدى متزايد وأداء عام محسن مقارنة بـ 9M38 المستخدم في Buk-M1 وBuk-M2. وصلت احتمالية تدمير الهدف لـ Buk-3M إلى 0.9999 وتم زيادة مدى تدميره الأقصى بمقدار 25 كيلومترًا ويبلغ الآن 70 كيلومترًا. تتمتع صواريخ بوك-إم3 بالقدرة على تدمير أي نوع من الأهداف الجوية من مدى يتراوح بين 2.5 إلى 70 كيلومترًا، وبسرعة 3000 متر/ثانية على ارتفاع يتراوح بين 15 مترًا إلى 35 كيلومترًا. وقد تم تحسين صاروخ بوك-إم3 لاعتراض الصواريخ المجنحة المنخفضة الارتفاع، ولكن يمكنه أيضًا التعامل مع الأهداف البرية والبحرية. كما يتضمن نظام الصواريخ جهاز كمبيوتر رقميًا جديدًا ونظام تبادل بيانات عالي السرعة ومحدد تصوير حراري للأهداف يحل محل أجهزة التتبع الضوئية في نماذج بوك السابقة. تم تجهيز صاروخ 9R31M برأس حربي شديد الانفجار.

التنقل

يتم تثبيت نظام صواريخ بوك-إم3 فايكنج على هيكل مدرع مجنزر GM-569A مثل بوك-إم2. يتم تشغيل المركبة المدرعة بوك-إم3 بمحرك ديزل متعدد الوقود V-46 يولد 710 حصانًا بأقصى سرعة 2000 دورة في الدقيقة. يحتوي ناقل الحركة الهيدروميكانيكي على ترتيب تفاضلي ثنائي التدفق ويتضمن علبة تروس كوكبية بأربع سرعات، وعكس كوكبي كامل السرعات بنسبة تروس وحدة، ومحول عزم الدوران متكامل مع قابض احتكاك قفل، وصفوف تلخيص، ووحدة تخفيض مطابقة المدخلات تتألف من زوج من التروس المخروطية والأسطوانية، ومضخات نظام التحكم وترس التوجيه الهيدروستاتيكي. يتم التحكم في ناقل الحركة الهيدروميكانيكي كهروهيدروليكي. نظام تبريد المحرك ونظام النقل من نوع القذف ويستخدم طاقة عادم محرك الجر. لا تتجاوز الطاقة المطلوبة لنظام التبريد 15 حصانًا. يتضمن نظام التبريد قاذفًا وحزمة من مشعات الهواء السائل لأنظمة تبريد وتزييت المحرك، ونظام زيت ناقل الحركة، ونظام تبريد ممتص الصدمات التعليقي. يتكون التعليق على كلا الجانبين من ست عجلات طريق مزدوجة مع ترس القيادة في الخلف، والترس الخامل في الأمام، وأربع بكرات عودة المسار التي تدعم الجزء الداخلي من المسار ذي الدبوس المزدوج فقط. يمكن للمركبة أن تسير بسرعة قصوى تبلغ 70 كم/ساعة مع مدى طريق أقصى يبلغ 500 كم. يقع طاقم مكون من 4 أفراد في مقدمة المركبة. يدخل الطاقم ويخرج من المركبة عبر فتحتين كبيرتين تقعان في مقدمة الهيكل المدرع. المركبة محمية ضد إطلاق الأسلحة الصغيرة وشظايا القذائف.


الأصول القتالية
- محطات الكشف عن الأهداف
- وحدة إطلاق ذاتية الحركة 9A317M بستة صواريخ (TELAR)

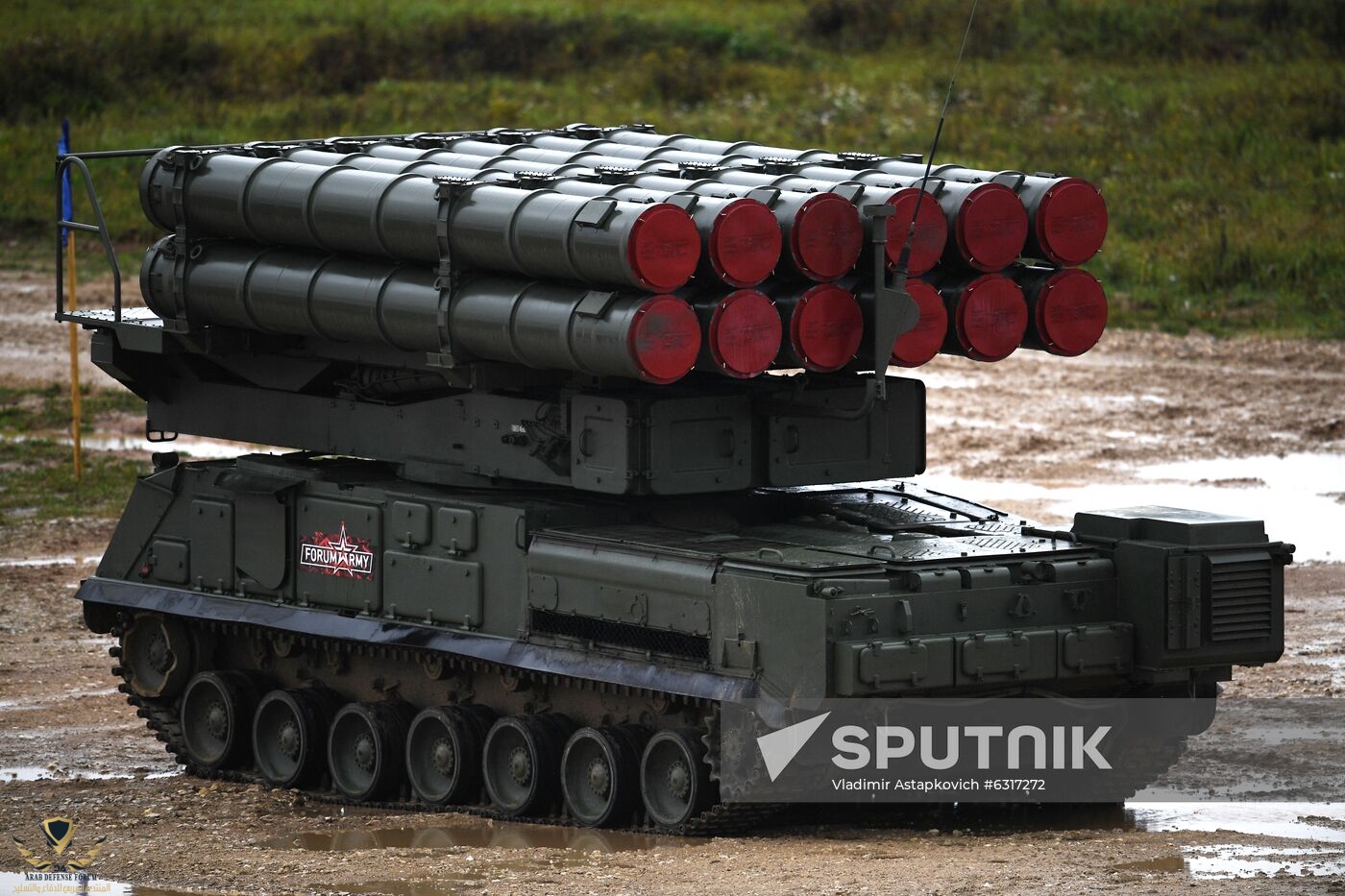

- وحدة إطلاق محمل 9A316M (LLU) بـ 12 صاروخًا (TEL)
- مركبة نقل ومحمل 9T243M




يعني كمان نموذج العرض بالتمويه بتاعنا
فين الجماعه بتوع هيئة التسليح عندنا
