سنتناول إن شاء الله في هذهِ الصفحة ما يخص مُدرعة (الجمرة) التي إشترت هيئة التصنيع خط إنتاجها مِن شركة (نورينكو) الصينية وَالتي سبق وَإن تعاونت الهيئة معها أكثر من مرة، عرضت هيئة التصنيع الحربي هذهِ المُدرعة لأول مرة قبل ما يُقارب شهرين وَأيضاً تم عرضها في معرض الأمن والدفاع الذي أقيم على أرض معرض بغداد الدولي، جميع الصور المعروضة أدناه من تصويري في المعرض تحديداً في قسم هيئة التصنيع الحربي العراقية.

مُدرعة "الجمرة" مِن فِئة مُدرعات ٦×٦ قادرة على توفير حماية عالية ومُتعددة المهام تُستخدم في مُكافحة الأرهاب وَحفظ النظام، ونقل الأفراد والدعم الناري واللوجستي ومهام قتالية أخر مُتعدد، بعض المواصفات
الوزن الصافي:١٧.٥طن
الوزن القتالي:٢٥طن
الطول:٧م
العرض٣م
أقصى سرعة على الطرق:١١٠كلم/أقصى سُرعة على الطرق الوعرة: ٤٥كلم
المدى: ٨٠٠كلم

التفاصيل الهيكلية مدعومة بِالصور التوضيحية

بِفضل طريقة تصميم الهيكل يُمكن حماية الطاقم من الألغام السُفلية التي يصل وزن حشوتها الى..... (لا يمكنني الأفصاح حول ذلك secret)

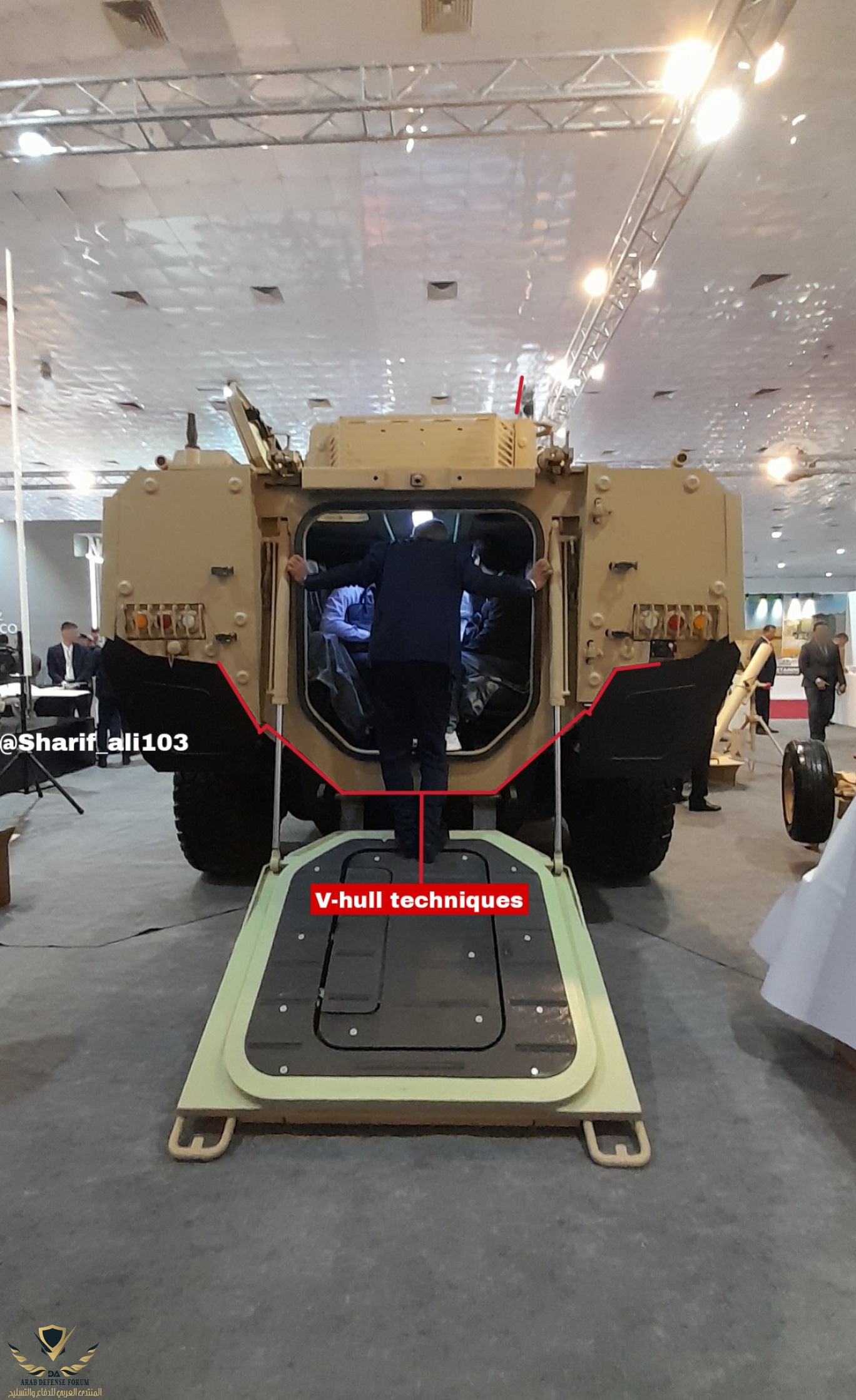

فكما مُوضح في الصورة حيث تم تصميم هيكل حُجرة الطاقم بِتقنية ال V-hull حيث يعمل على تشتيت الأنفجار على شكل V.

أما بِالنسبة لِلدرع المُحيط بالمدرعة

فهو من المستوى الرابع مع درع إضافي يمكنه صد إطلاقات من عيار ١٤.٥ملم من مسافة لا تقل عن ٢٥٠متر، أنا بالنسبة للبرج فمدرع بِمعيار تدريع المستوى الرابع كذلك، وَيمكن الأرتجال بتركيب الدروع الشبكية للحماية من قذائف RPG-7 وَغيرها من الدروع الأخرى.

التدريع الأمامي

بِحسب الإستفسارات وَالمصادر يُقال أنهُ قادر على صد إطلاقات إلى ما يصل لِ٢٥-٣٠ملم

هذا هو التدريع الأمامي كما موضح بِالرسم الخطي باللون الأحمر

أما التدريع الجانبي فكما قُلت يصل لِصد إطلاقات ١٤.٥ ملم.

موضوع الأبراج الذي كثر التساؤل حوله

في الكُتيب الصادر من هيئة التصنيع الحربي الخاص بالمدرعة أشاروا إلى قدرة تطوير المُدرعة بِسهولة حسب الأنواع الموجودة في الكُتيب كما في الصورة (عائلة ٦×٦) وَكذلك بِحسب الإستفسار أوضحوا أنهُ هنالك نوايا جِدية لِإخال أبراج آلية.



يُمكن التحكم بِدوران البرج الحالي لمدرعة "الجمرة" عن طريق عصا إلكترونية/كهربائية حيث يمكن للرامي مِن خلالها بتغيير الأتجاه

الأسلحة التي يمكن إدخالها على البرج حالياً هي M2 browning, مدافع البرق الدوارة بِعيارين ١٢.٧ بِ٤٠٠ أطلاقة أو ٧.٦٢ بِ١٠٠٠ أطلاقة، وَكذلك MK-19/K-4 عيار ٤٠ملم


الحُجرة الداخلية

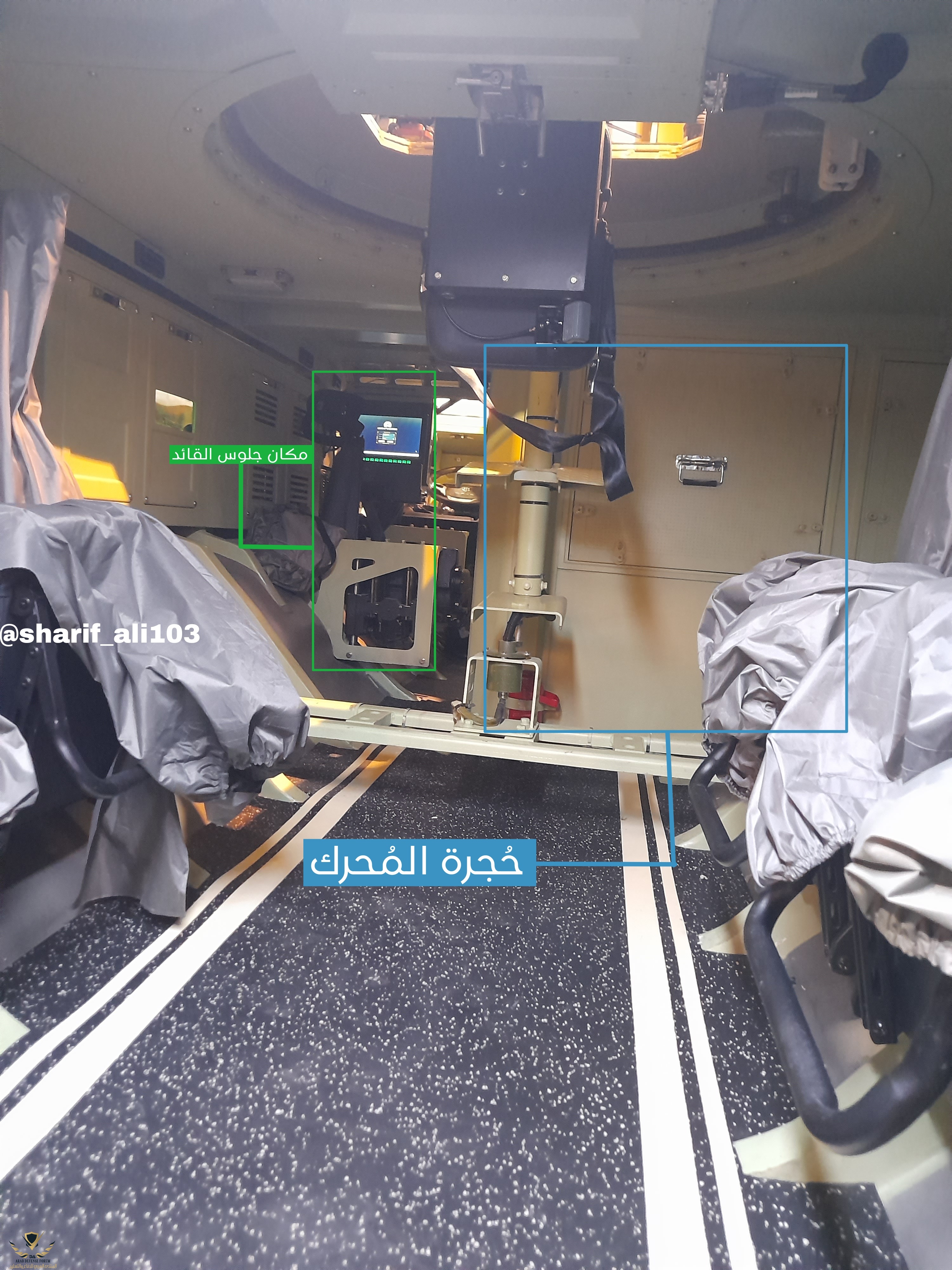

كما موضح في الصورة عِند الدخول إلى المُدرعة هُنالك ٨ مقاعد منطوية، بعد على اليمين كما موضح تقع حُجرة المحرك وَتحتوي على نظام إطفاء ذاتي وَبِجانبه مقصورة البرج التي تتسع لِرجُل واحد وَ على اليسار كما موضح مقصورة القائد وَمن ثم يتليها إلى الأمام مقصورة السائق.


صورة لِمقصورة السائق في المُدرعة وَفيديو لِلمُدرعة مِن الداخل.

بالإضافة إلى أن المُدرعة تحتوي على نظام تبريد مُمتاز للطاقم جربتهُ شخصياً.


فيديو من صفحتي على تويتر لِنظام التعليق الخاص بِالمُدرعة لِلتحكُم بالإرتفاع

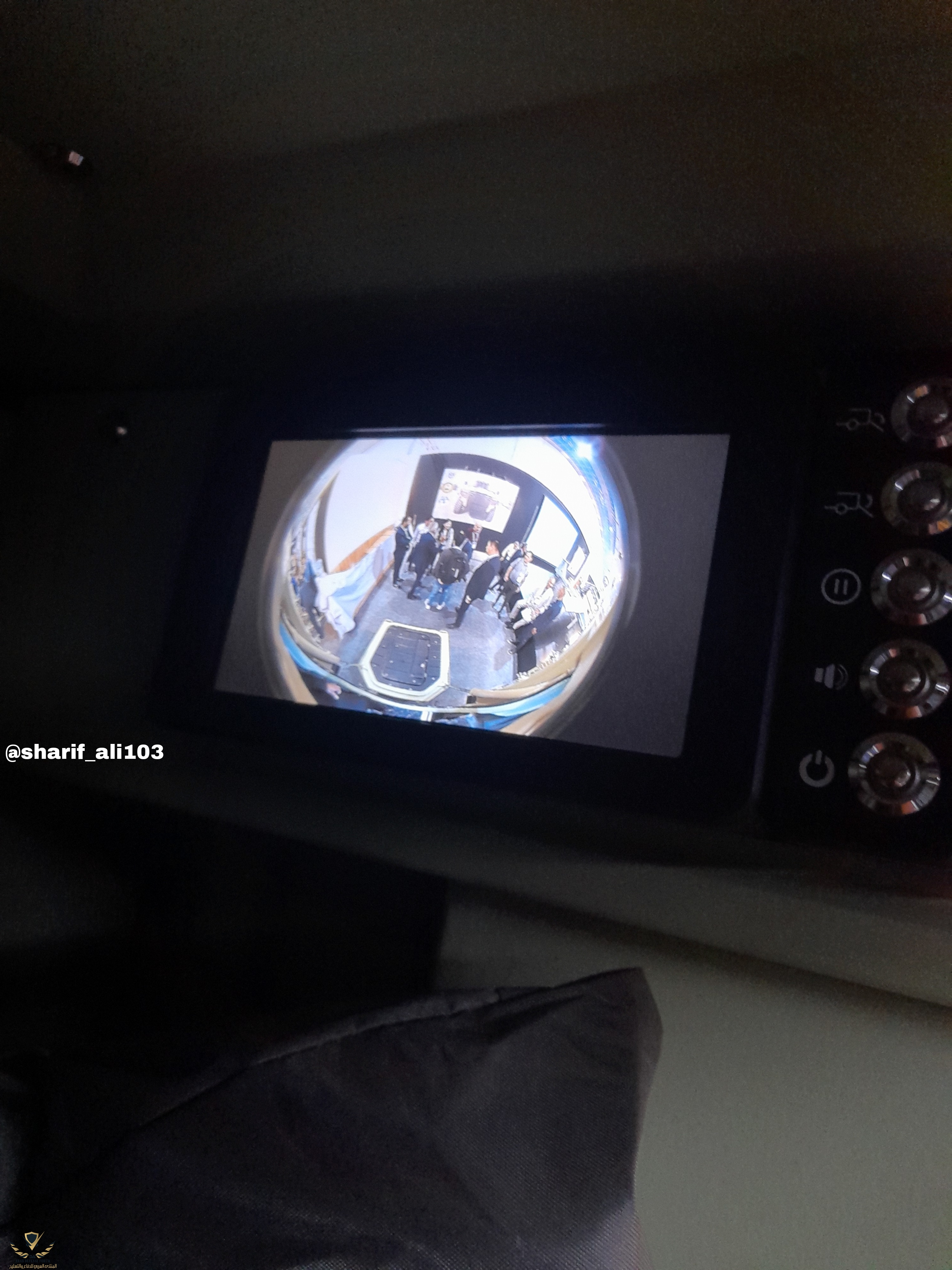

كذلك يوجد عِدة كامرات تُحيط بالمدرعة توفر رؤية للطاقم والسائق كذلك توفر الكامرات رؤية ٣٦٠ درجةFOV وَفي الداخل كما في الصورة توجد شاشات يُعرض فيها تصوير الكامرات بالإضافة إلى وجود نظام GPS لِتحديد موقع المُدرعة.




أخر الأخبار التي تخص عقود المدرعة أن وزارة الداخلية تحديداً قيادة الشرطة الأتحادية تنوي التعاون على هذهِ المُدرعة بإعداد كبيرة تفوق ال١٠٠ بِحسب ما أتذكر!
وَيُقال أنهُ هنالك لجنة تابعة للشرطة الأتحادية تتفحص هذهِ المُدرعة، غير معلوم إلى أين وصلت تطورات العقد إلى الأن، وَسبق وَإن تعاقدت قيادة الشرطة الإتحادية على بنادق CQA (بابل) التي فتحت هيئة التصنيع الحربي خط إنتاج بِالتعاون مع (نورينكو) الصينية وَهي بُندقية نسخة من الأمريكية M4A1 وَبِحسب المصادر يُقال أن البندقية حازت على إعجاب المُقاتلين من ماحية الوزن وَالتصميم، وَتم تجربتها وَنجحت بالتجارب.


المرفقات

  • Picsart_24-04-27_13-51-47-720.jpg
    310.2 KB · المشاهدات: 72
  • 20240607_145822.jpg
    319.9 KB · المشاهدات: 64
  • Picsart_24-04-26_20-47-02-913.jpg
    536.5 KB · المشاهدات: 47
  • Picsart_24-04-27_13-02-57-520.jpg
    280.8 KB · المشاهدات: 53
  • Picsart_24-04-27_14-50-11-170.jpg
    865.9 KB · المشاهدات: 45
  • Picsart_24-04-26_20-47-02-913.jpg
    536.5 KB · المشاهدات: 32
  • Picsart_24-04-27_13-08-05-260.jpg
    305.6 KB · المشاهدات: 49
وَهُنالك تفصيلة أخرى مُهمة لِمن يُريد السؤال حول خط الإنتاج، في لِقاءٍ مع رئيس هيئة التصنيع الحربي العراقية، ذكر أن ما يصل من الشركة هو المُحرك وَتفصيلة تخص الهيكل أو الشاصي لا أتذكر صراحة وما سواها تقوم بهِ هيئة التصنيع الحربي.

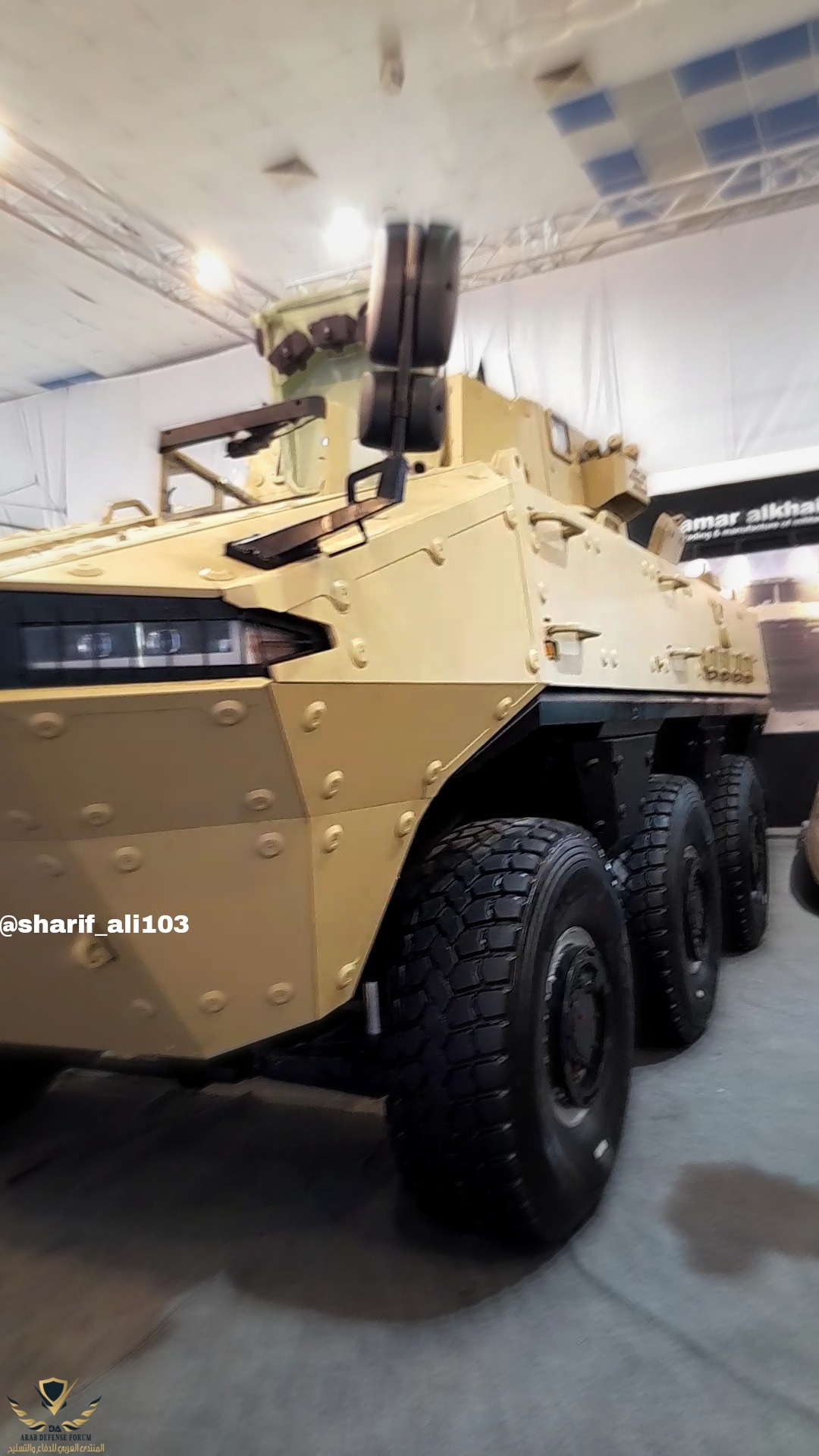

سنتناول إن شاء الله في هذهِ الصفحة ما يخص مُدرعة (الجمرة) التي إشترت هيئة التصنيع خط إنتاجها مِن شركة (نورينكو) الصينية وَالتي سبق وَإن تعاونت الهيئة معها أكثر من مرة، عرضت هيئة التصنيع الحربي هذهِ المُدرعة لأول مرة قبل ما يُقارب شهرين وَأيضاً تم عرضها في معرض الأمن والدفاع الذي أقيم على أرض معرض بغداد الدولي، جميع الصور المعروضة أدناه من تصويري في المعرض تحديداً في قسم هيئة التصنيع الحربي العراقية.مشاهدة المرفق 692006
مُدرعة "الجمرة" مِن فِئة مُدرعات ٦×٦ قادرة على توفير حماية عالية ومُتعددة المهام تُستخدم في مُكافحة الأرهاب وَحفظ النظام، ونقل الأفراد والدعم الناري واللوجستي ومهام قتالية أخر مُتعدد، بعض المواصفات
الوزن الصافي:١٧.٥طن
الوزن القتالي:٢٥طن
الطول:٧م
العرض٣م
أقصى سرعة على الطرق:١١٠كلم/أقصى سُرعة على الطرق الوعرة: ٤٥كلم
المدى: ٨٠٠كلم
مشاهدة المرفق 692007
التفاصيل الهيكلية مدعومة بِالصور التوضيحية

بِفضل طريقة تصميم الهيكل يُمكن حماية الطاقم من الألغام السُفلية التي يصل وزن حشوتها الى..... (لا يمكنني الأفصاح حول ذلك secret)

فكما مُوضح في الصورة حيث تم تصميم هيكل حُجرة الطاقم بِتقنية ال V-hull حيث يعمل على تشتيت الأنفجار على شكل V.مشاهدة المرفق 692009

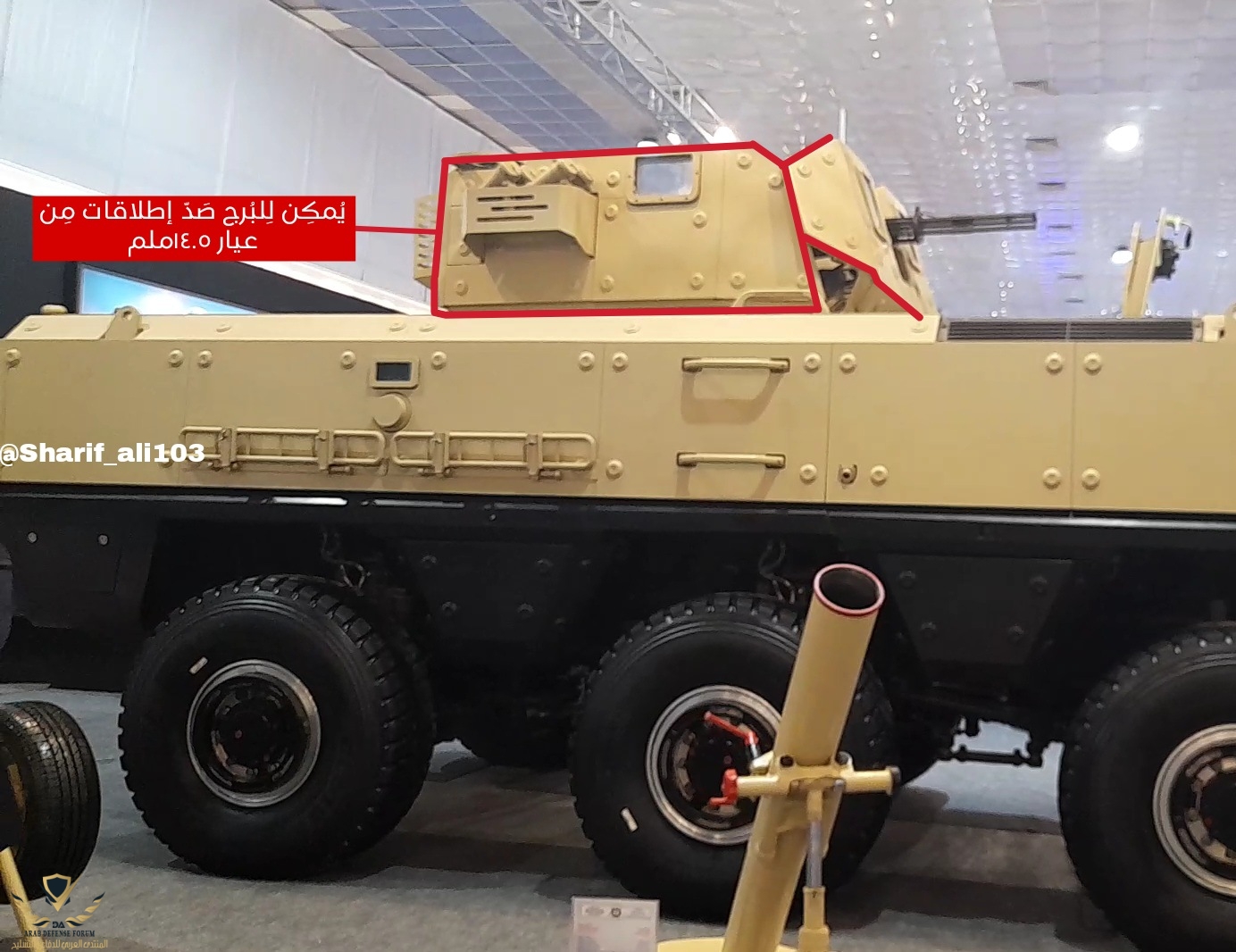

أما بِالنسبة لِلدرع المُحيط بالمدرعة

فهو من المستوى الرابع مع درع إضافي يمكنه صد إطلاقات من عيار ١٤.٥ملم من مسافة لا تقل عن ٢٥٠متر، أنا بالنسبة للبرج فمدرع بِمعيار تدريع المستوى الرابع كذلك، وَيمكن الأرتجال بتركيب الدروع الشبكية للحماية من قذائف RPG-7 وَغيرها من الدروع الأخرى.مشاهدة المرفق 692010

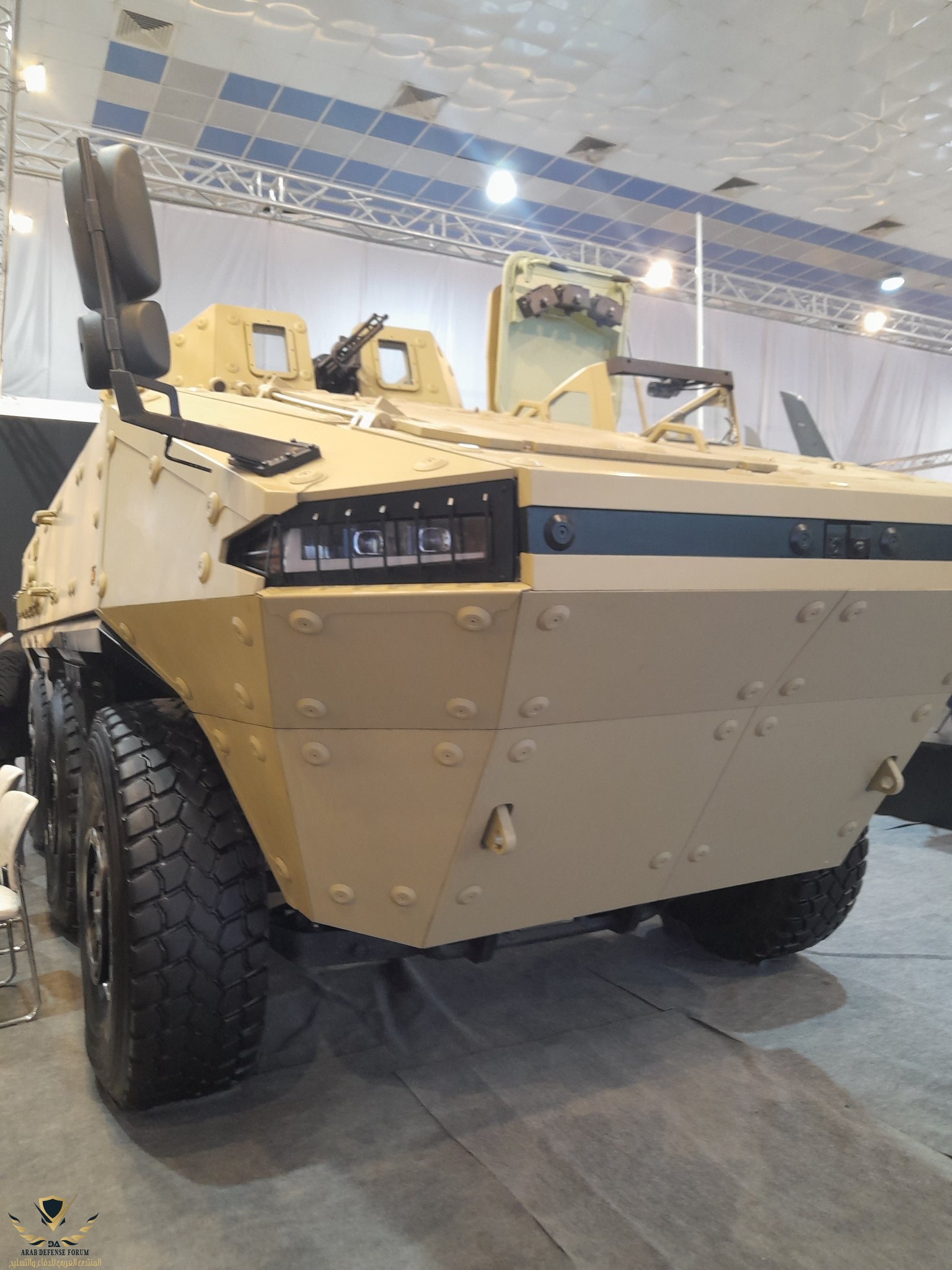

التدريع الأمامي

بِحسب الإستفسارات وَالمصادر يُقال أنهُ قادر على صد إطلاقات إلى ما يصل لِ٢٥-٣٠ملم

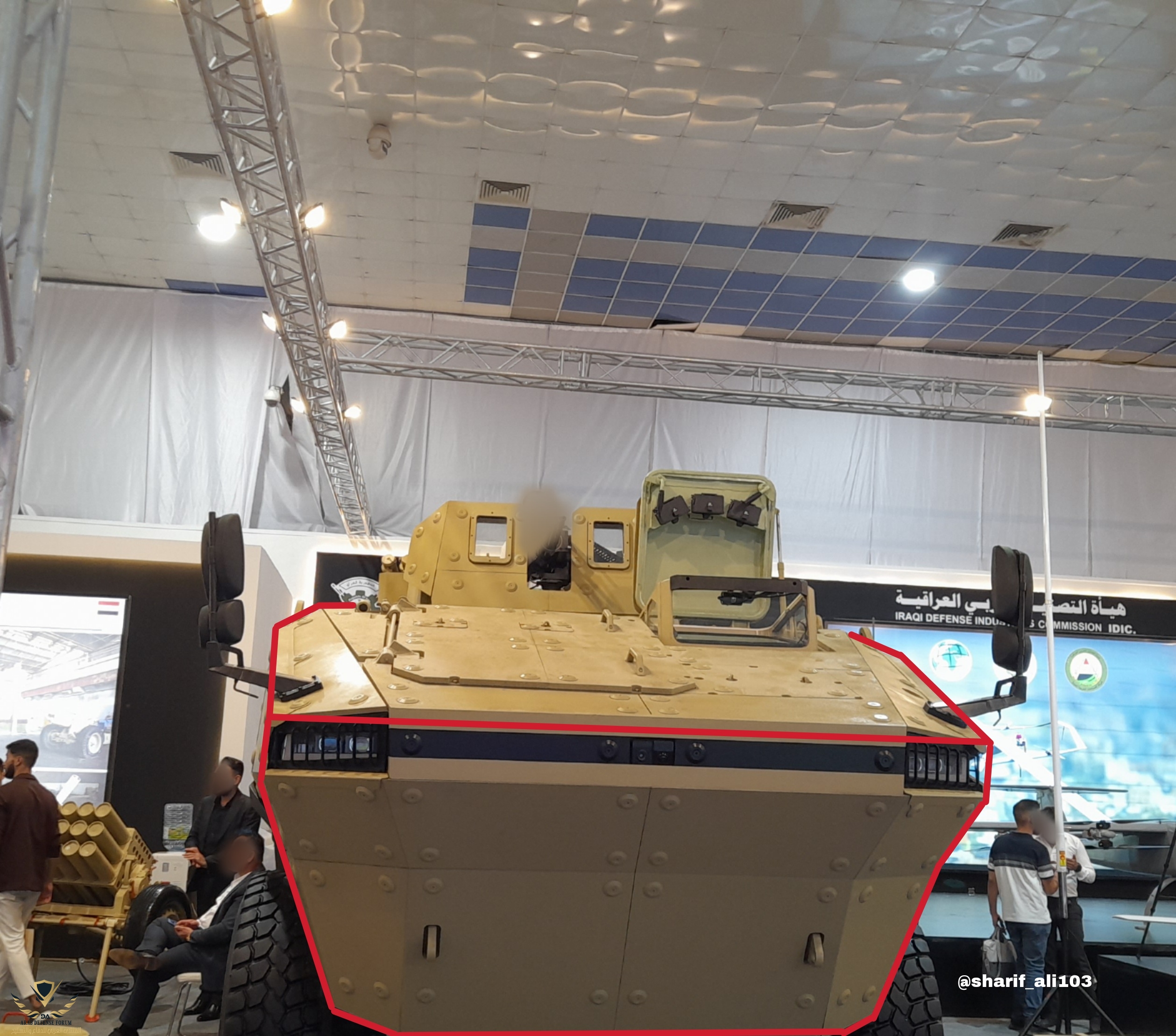

هذا هو التدريع الأمامي كما موضح بِالرسم الخطي باللون الأحمر

أما التدريع الجانبي فكما قُلت يصل لِصد إطلاقات ١٤.٥ ملم.مشاهدة المرفق 692011
موضوع الأبراج الذي كثر التساؤل حوله

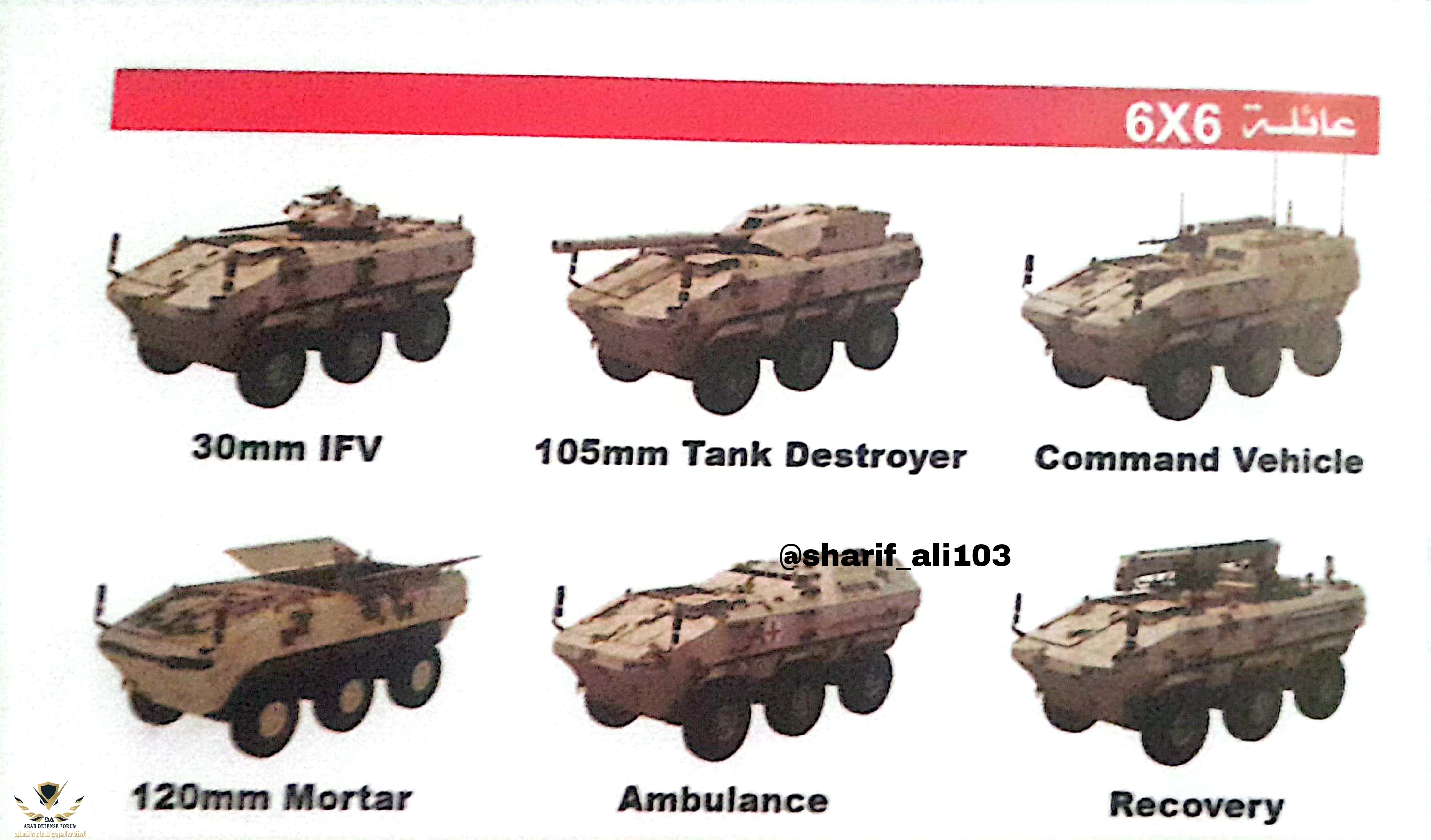

في الكُتيب الصادر من هيئة التصنيع الحربي الخاص بالمدرعة أشاروا إلى قدرة تطوير المُدرعة بِسهولة حسب الأنواع الموجودة في الكُتيب كما في الصورة (عائلة ٦×٦) وَكذلك بِحسب الإستفسار أوضحوا أنهُ هنالك نوايا جِدية لِإخال أبراج آلية.مشاهدة المرفق 692012

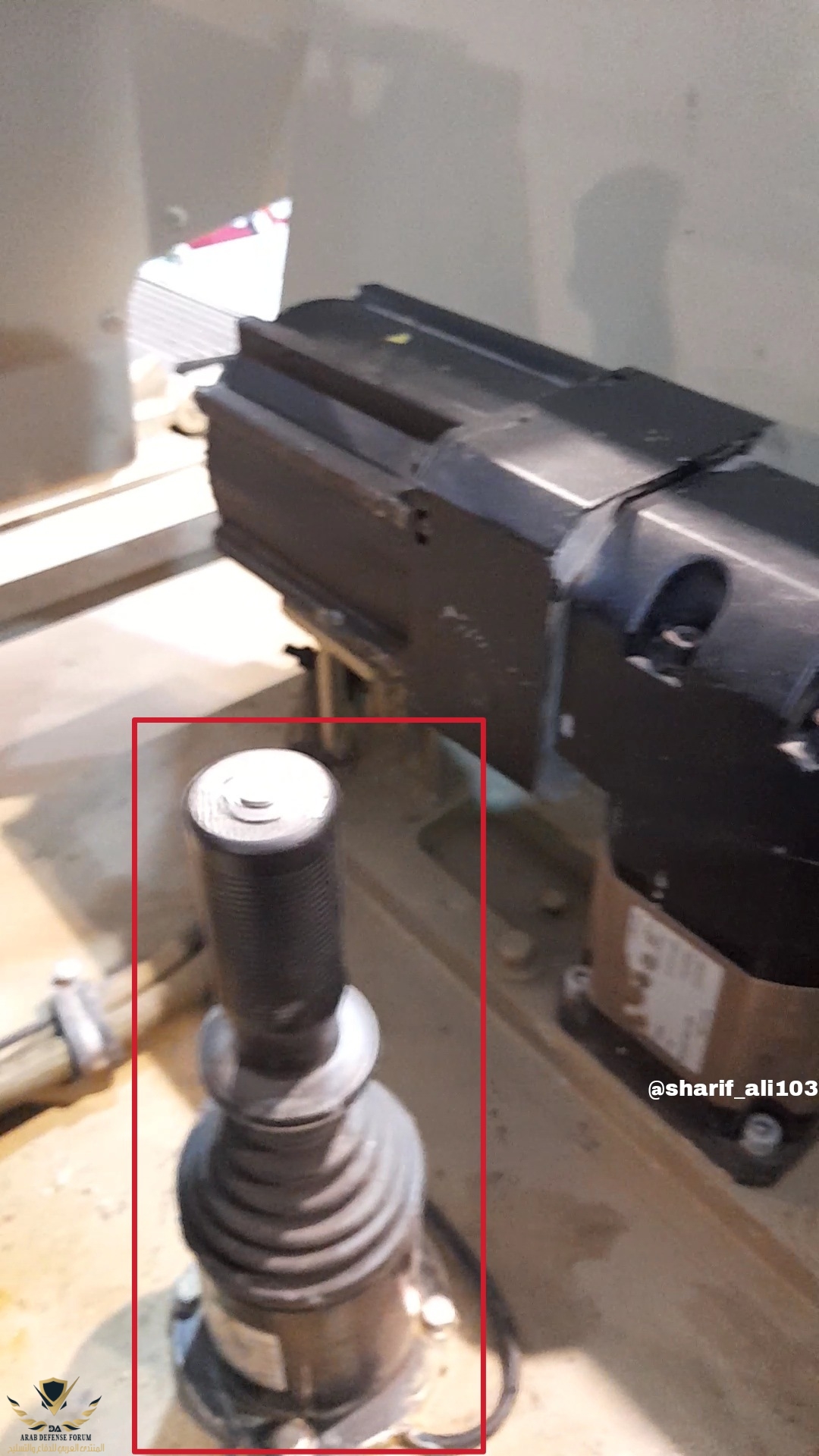

يُمكن التحكم بِدوران البرج الحالي لمدرعة "الجمرة" عن طريق عصا إلكترونية/كهربائية حيث يمكن للرامي مِن خلالها بتغيير الأتجاه

الأسلحة التي يمكن إدخالها على البرج حالياً هي M2 browning, مدافع البرق الدوارة بِعيارين ١٢.٧ بِ٤٠٠ أطلاقة أو ٧.٦٢ بِ١٠٠٠ أطلاقة، وَكذلك MK-19/K-4 عيار ٤٠ملممشاهدة المرفق 692014

الحُجرة الداخلية
كما موضح في الصورة عِند الدخول إلى المُدرعة هُنالك ٨ مقاعد منطوية، بعد على اليمين كما موضح تقع حُجرة المحرك وَتحتوي على نظام إطفاء ذاتي وَبِجانبه مقصورة البرج التي تتسع لِرجُل واحد وَ على اليسار كما موضح مقصورة القائد وَمن ثم يتليها إلى الأمام مقصورة السائق.مشاهدة المرفق 692015

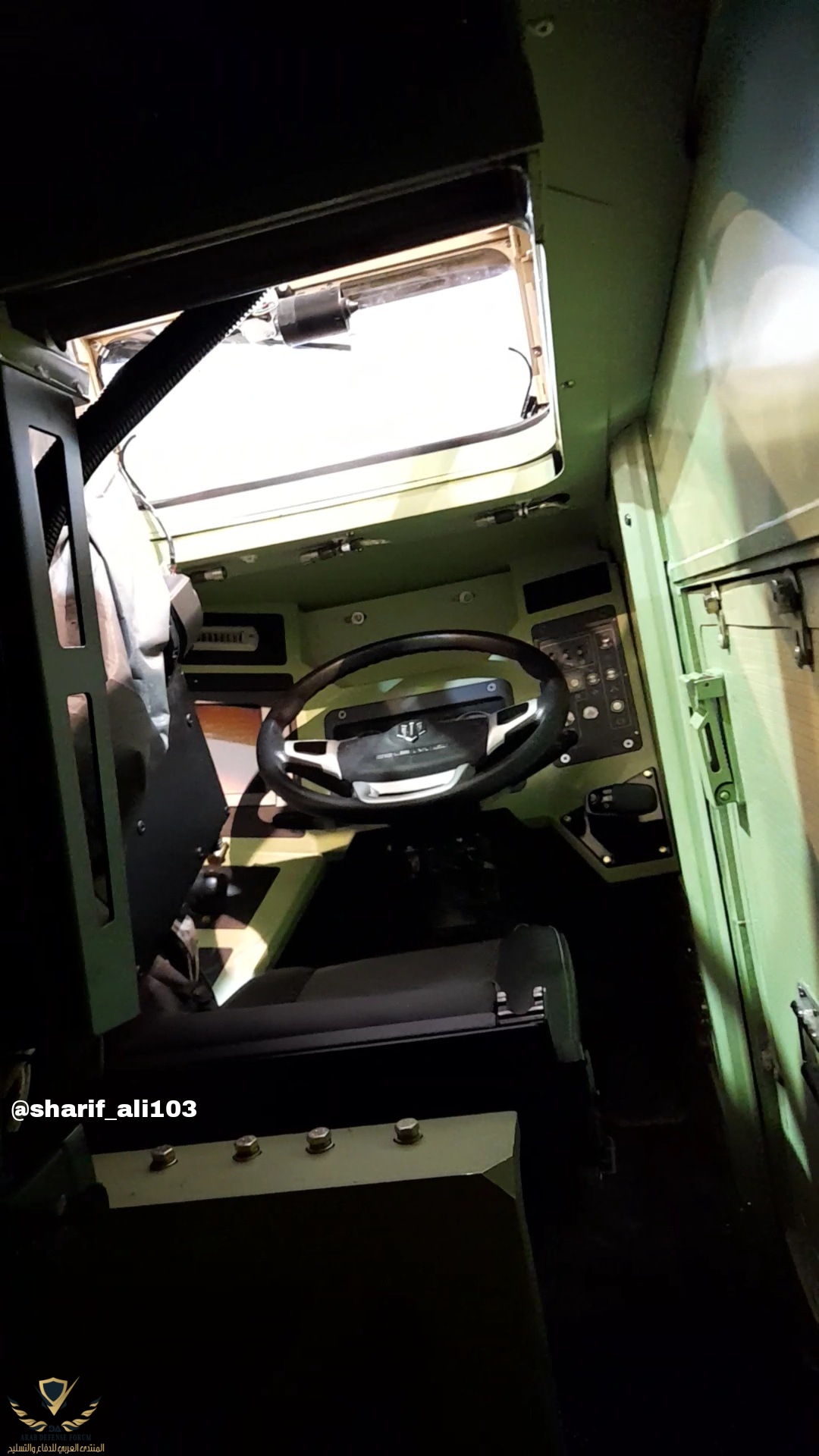

صورة لِمقصورة السائق في المُدرعة وَفيديو لِلمُدرعة مِن الداخل.

بالإضافة إلى أن المُدرعة تحتوي على نظام تبريد مُمتاز للطاقم جربتهُ شخصياً.مشاهدة المرفق 692016

فيديو من صفحتي على تويتر لِنظام التعليق الخاص بِالمُدرعة لِلتحكُم بالإرتفاع

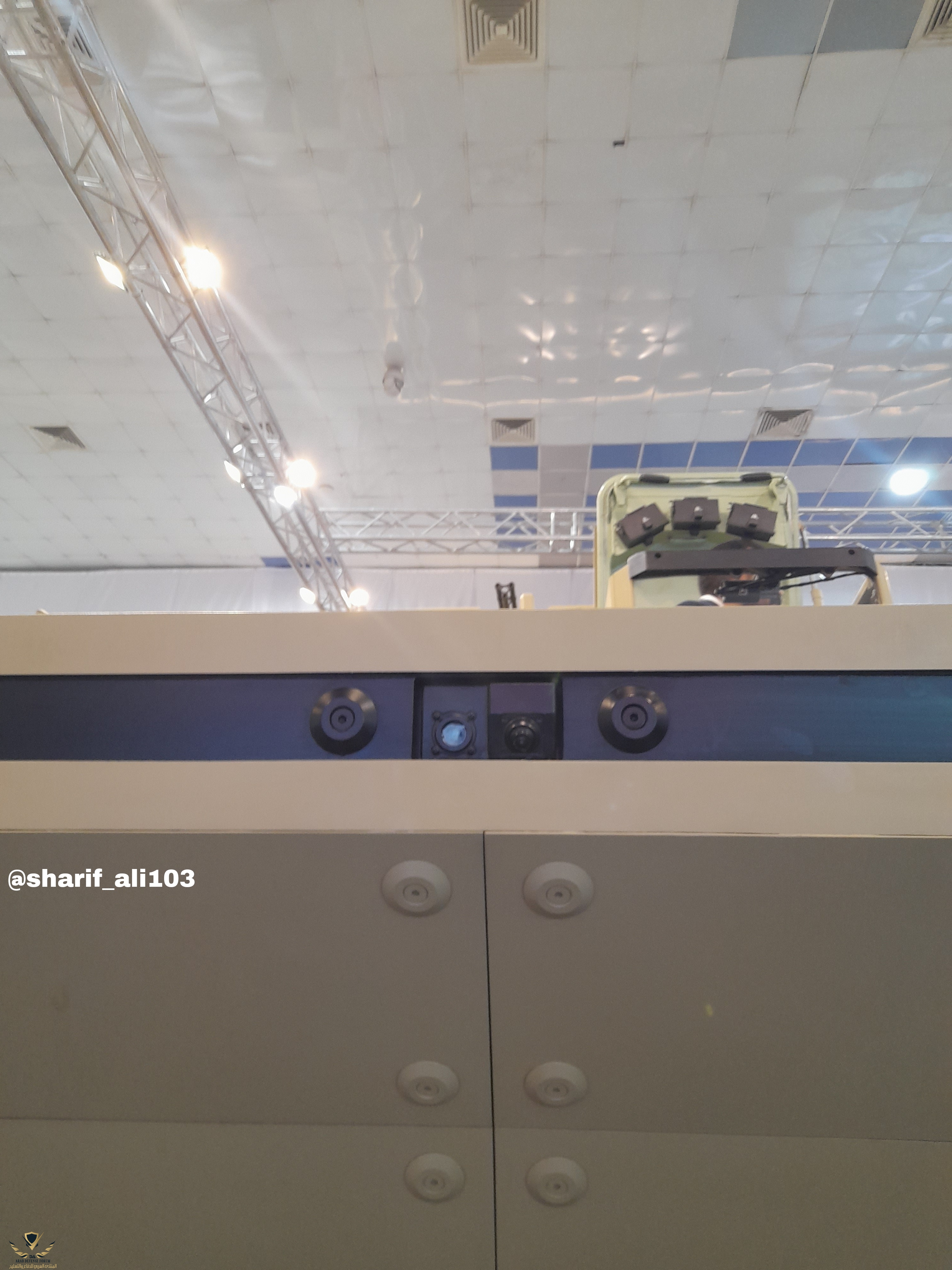

كذلك يوجد عِدة كامرات تُحيط بالمدرعة توفر رؤية للطاقم والسائق كذلك توفر الكامرات رؤية ٣٦٠ درجةFOV وَفي الداخل كما في الصورة توجد شاشات يُعرض فيها تصوير الكامرات بالإضافة إلى وجود نظام GPS لِتحديد موقع المُدرعة.

مشاهدة المرفق 692017
مشاهدة المرفق 692018

أخر الأخبار التي تخص عقود المدرعة أن وزارة الداخلية تحديداً قيادة الشرطة الأتحادية تنوي التعاون على هذهِ المُدرعة بإعداد كبيرة تفوق ال١٠٠ بِحسب ما أتذكر!

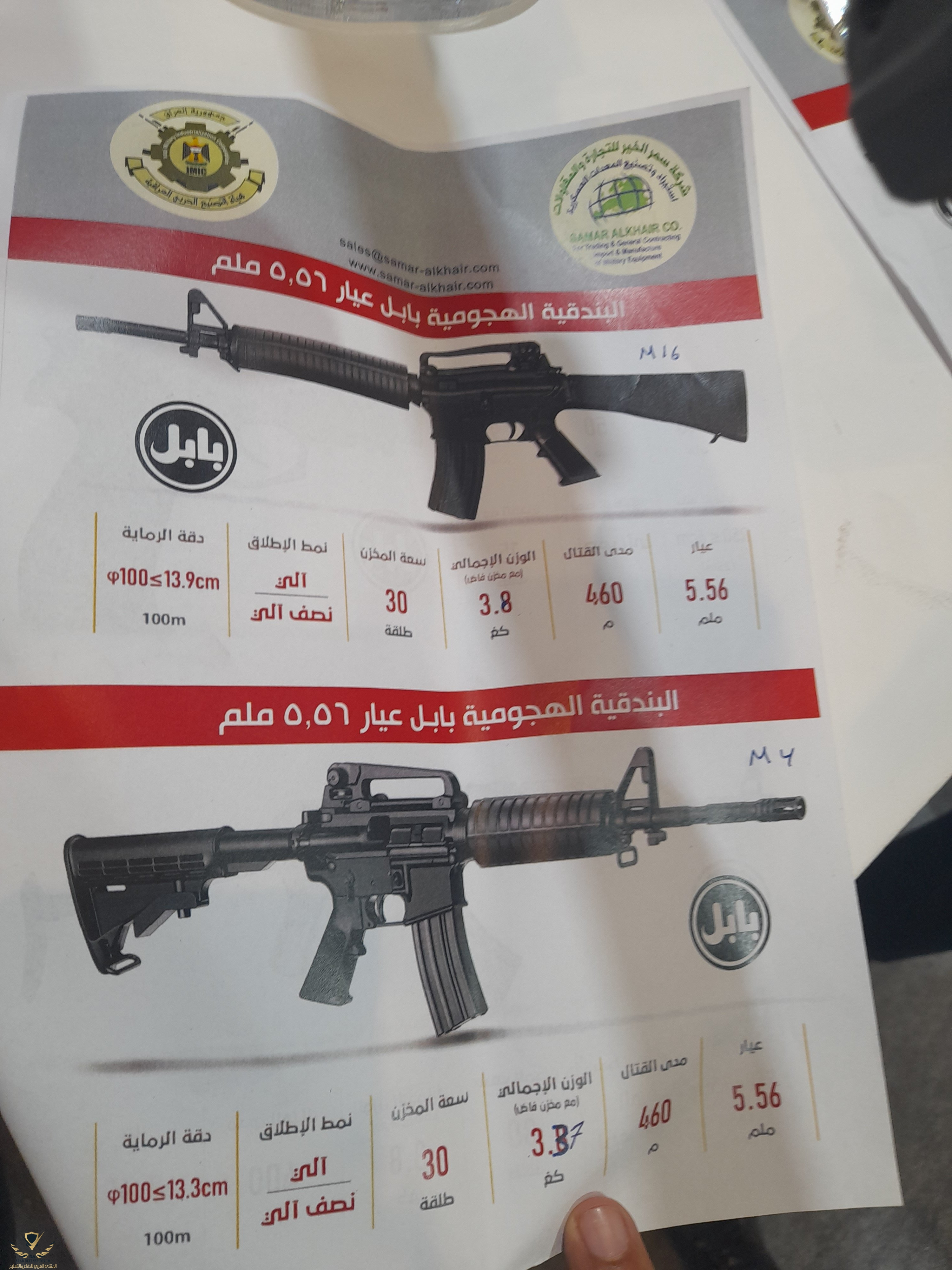

وَيُقال أنهُ هنالك لجنة تابعة للشرطة الأتحادية تتفحص هذهِ المُدرعة، غير معلوم إلى أين وصلت تطورات العقد إلى الأن، وَسبق وَإن تعاقدت قيادة الشرطة الإتحادية على بنادق CQA (بابل) التي فتحت هيئة التصنيع الحربي خط إنتاج بِالتعاون مع (نورينكو) الصينية وَهي بُندقية نسخة من الأمريكية M4A1 وَبِحسب المصادر يُقال أن البندقية حازت على إعجاب المُقاتلين من ماحية الوزن وَالتصميم، وَتم تجربتها وَنجحت بالتجارب.مشاهدة المرفق 692020


حياك الله إستاذي في المنتدى وبداية طيبة 🌹

بِفضل طريقة تصميم الهيكل يُمكن حماية الطاقم من الألغام السُفلية التي يصل وزن حشوتها الى..... (لا يمكنني الأفصاح حول ذلك secret)

فكما مُوضح في الصورة حيث تم تصميم هيكل حُجرة الطاقم بِتقنية ال V-hull حيث يعمل على تشتيت الأنفجار على شكل V.

ألغام العصف لحد 10 كلغم !!!!

موضوع الأبراج الذي كثر التساؤل حوله

في الكُتيب الصادر من هيئة التصنيع الحربي الخاص بالمدرعة أشاروا إلى قدرة تطوير المُدرعة بِسهولة حسب الأنواع الموجودة في الكُتيب كما في الصورة (عائلة ٦×٦) وَكذلك بِحسب الإستفسار أوضحوا أنهُ هنالك نوايا جِدية لِإخال أبراج آلية.


موضوع جميل و تنسيق أجمل ❤️

لكن فقط تساؤل

هل بالفعل عيار 105 يستحق وصف مدمر دبابات؟

وماهي قدرات القذائف الصينية في هذا المجال؟
A @anwaralsharrad


ألف مبروك للعراق تستاهلون كل خير

ماتواجهه الجيوش من صعوبة هو ليس امتلاك الآليات المتطورة فحسب
بل القدرة على تجهيزها , ارى ان العراق الى الان لم يحصل على ابراج قتالية
من CMI كمثال او PATRIA , تكلفتها هائلة للأمانة فما بالك لعدد كبير من المركبات
لذلك كما نشاهد التسليح هنا للمركبات العراقية متواضع ’, ونتمنى الأفضل والأقوى دائمًا
