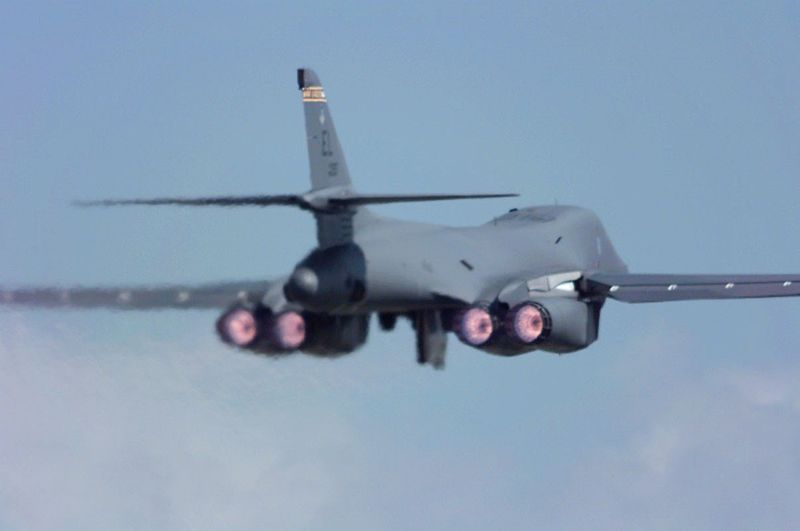

تُعتَبَرُ قاذفة القنابِل B - 1 B Lancer القاذفة الرّئيسيّة في سلاح الجوّ الأمريكيّ ، حيث دخلت الخدمة سنة 1985 ...
* مميِّزات و مهامّ :
قاذفة قنابِل استراتيجيّة ، تتميَّزُ بالسُّرعة ( 1465 كلم / ساعة = 1.2 ماخ ) و الإرتفاع الشّاهِق ( أكثر من 9000 متر ) و طول المدى ( دون حدود، خاصّةً مع خاصيّة التّزوُّد بالوقود جوّاً ) ، بحيث أنّها قادرة على ضرب أيّ هدف في العَالَم انطلاقاً من أراضي الولايات المتّحدة الأمريكيّة ... و يتكوَّنُ طاقمها من أربع أفراد : قائِد طيّار ، مساعِد طيّار ، ضابط أجهزة هجوم ، ضابط أجهزة دفاع ...
إنّ ما يُحقّق السّرعة لهذه الطّائرة : أربع محرِّكات General Electric F - 101 - GE - 102 ، بدفع 13.6 طنّ للمحرِّك الواحد ( مجموع الدّفع : 54.4 طنّ ) ...
لهذه الطّائرة مميِّزات غريبة ، فهو تشبه الطّائرات المقاتِلة من نواحي متعدِّدة :
1_ الأجنحة المتحرِّكة ، أيْ تفتح عند الإقلاع و الهبوط و التّجوال ، و تغلق في مستويات السّرعة الفوق صوتيّة ( 1.01 ماخ إلى 1.2 ماخ بحسب هذه الطّائرة ) ...
2_ التّحليق على ارتفاع منخفض قريب من الأرض ...
3_ التّسلُّل عبر الأودية ، ما يدلُّ على مرونتها و قدرتها العالية على المناورة و التّهرُّب من الرّادارات و الصّواريخ ...
بالإضافة إلى ذلك ، فإنّ للطّائرة هيكل انسيابيّ يُساعدها في أمرَيْن :
1_ السُّرعة العالية ...
2_ انخفاض البصمة الرّادريّة ، بحيث تصبح ( مع بعض الإجراءات الأخرى ) 1 % من بصمة B - 52 الرّاداريّة ..
و باعتبارها القاذفة الإستراتيجيّة الأهمّ في سلاح الجوّ الأمريكيّ ، زُوِّدت بمعدّات و أنظمة إلكترونيّة و حمولة تكتيكيّة و استراتيجيّة على الشّكل التّالي :
1_ نظام G.P.S. لتحديد الموقع عبر الأقمار الصّنعيّة ، مضافاً إلى رادار الطّائرة الخاصّ بتحديد الإرتفاع عن الأرض ..
2_ رادار ماسح ( سونار ) يرسمُ خريطةً فوريّةً لتضاريس الأرض أمام و أسفل الطّائرة ...
3_ رادار هجومي متحرِّك مركَّبٌ في مقدّمة الطّائرة ، وظيفته تحديد الأهداف المنويّ ضربها ..
4_ أجهزة تشويش إلكتروني ، قادرة على التّشويش على رادارات العدوّ و اتّصالاته اللاّسلكيّة ...
5_ أنظمة للإنذار من موجات الرّادار و تحديد مصدرها ...
6_ أجهزة إجراءات مضادّة للكشف بالأشعّة تحت الحمراء ...
أمّا حمولتها من الأسلحة ، فتبلغ ما مجموع وزنه 130 طنّ ، على الشّكل التّالي :
1_ صواريخ كروز التّكتيكيّة ...
2_ قنابل JDAM الفائِقة الدّقّة ، و المعروفة باسم ’’ القنابِل الذّكيّة ( استُخدِمَتْ في حرب لبنان الثّانية ، تمّوز _ آب 2006 ) ، و الّتي تُلقّم موقعها بواسطة نظام GPS ، ثمّ تُطلَق لتتوجّه نحو هدفها ذاتيّاً ...
3_ قنابِل عاديّة ، مع جهاز لزيادة الدّقّة فيها ...
يوجَدُ منها في خدمة سلاح الجوّ الأمريكيّ 90 طائرة ، ثمن الواحدة منها 285 مليون دولار ...
Crew: 4: aircraft commander, copilot, offensive systems officer and defensive systems officer
Fuel capacity, optional: 10,000 U.S. gal (38,000 L) fuel tank for 1-3 internal weapons bays
طائرة ب1 ،وريثة و خليفة الطائرة الإستراتيجية ب52 ،قاذفة صممت في نهاية الستينات من شركة "نورث أمريكان" ، وفي عام 1970 أحتفظ بها لبرنامج كقاذفة استراتيجة لبرنامج " أ.م.س.أ" ، لتأخذ مكان القاذفة " فوق الصوت " ب70.
أربعة طائرات ب1 ، تجريبية تم بناؤها ، ابتداء من 1974 ، لكن تم توقيف إنتاجها في منتصف 1977 ، بسبب تكاليفها الباهظة لكن أعيد إنتاجها في عهد ريغان ،عام 1981.
هي في الحقيقة آلة حرب حقيقية ،حمولتها كبيرة جدا ، تصل حتى 50 طن من الذخائر ، طاقمها يتكون من أربعة أفراد ( طيارين و ملاحيين) ، تستطيع الطيران " الأعمى" بفضل رادار الالكتروني المتطور جدا ،بسرعة 1000 كلم في الساعة.
شاركت هذه الطائرات في عملية عاصفة الصحراء ضد العراق عام 1998 ، و في حرب كوسوفو عام 1999 ، تنطلق من قواعدها قي عمان بالخليج ، شاركت بإطلاق العشرات من صورايخ كروز و ما شابها ضد العراق في عام 2003.
يطلق اسم (TRAID) على عقيدة الردع الأمريكية التي تتكون من ثلاثة عناصر ردع رئيسية وهي: الصواريخ عابرة القارات الأرضية ICBM، وقاذفات القنابل الإستراتيجية الحاملة للصواريخ والأسلحة النووية، إضافة إلى الصواريخ الإستراتيجية المحمولة بالغواصات SLBM. وتتبع الصواريخ الأرضية والقاذفات سلاح الجو الأمريكي والقيادة الجوية الإستراتيجية. أمّا صواريخ الغواصات فتتبع سلاح البحرية.
ولقد أثار عنصر القاذفات الإستراتيجية في عقيدة الردع الثلاثية هذه جدلاً مستمراً منذ منتصف الستينيات. فبينما يرى السياسيون عدم جدوى تطوير قاذفات إستراتيجية جديدة من واقع الافتراض بأن الصواريخ البرية والبحرية كافية لأداء الدور وحدها، ومن واقع الافتراض أن قدرة الدفاعات السوفيتية (سابقاً) الجوية المتعاظمة لن تسمح للقاذفات الأمريكية بتحقيق أية نجاحات اختراق.
يجادل العسكريون والمؤيدون للإبقاء على عنصر القاذفات الإستراتيجية وتطويرها، بأن هذا المنطق يعبر عن عدم الثقة في القدرة التكنولوجية العسكرية الأمريكية على فتح ثغرات يمكن النفاذ من خلالها إلى العمق السوفيتي من جانب، إضافة إلى أن عنصر القاذفات يمكن أن يشكل قوة ردع مرنة في حالة تعرض صوامع الصواريخ العابرة للقارات والثابتة لضربة تدميرية نووية سوفيتية استباقية.
وقد حسم هذا الجدل نهائياً في ديسمبر 1981 عندما أمر الرئيس الأمريكي "ريجان"، الذي كان يخطط سلفاً لبرنامجه "حرب النجوم"، بالمضي قدماً في تطوير وإنتاج القاذفة (B-1 B)، التي جاءت متأخرة أكثر من عشرين يوماً.
الطائرة (B - 1 B):
تمخضت الدراسات المبدئية التي أجرتها القيادة الجوية الإستراتيجية الأمريكية في عام 1962، عن إعادة التنبيه إلى حاجة سلاح الجو الأمريكي إلى قاذفة إستراتيجية AMSA بمواصفات جديدة. تستطيع من خلالها القاذفة التمتع بقدرة الاختراق المنخفض لإحلالها محل القاذفة (B-52)، التي تفتقر أساساً إلى هذه القدرة، التي أصبحت أساسية في ظل تنامي قدرة الدفاعات الجوية السوفيتية.
ولكن رفض الكونجرس الأمريكي المتكرر لأي اعتمادات لإقرار برنامج تطوير الطائرة المقترحة حتى عام 1970. حيث منح عقد التطوير إلى شركة "نورث أمريكان روكويل" للقيام بأبحاث جسم الطائرة، مستندة بذلك إلى خبراتها السابقة في تطوير القاذفة (B-70). أمّا عقد تطوير المحركات فقد منح إلى شركة "جنرال الكتريك".
وقد تضمن عقد شركة "روكويل" عمل خمسة نماذج أولية، يتبعها إنتاج 244 قاذفة بتكلفة 77 مليون دولار للطائرة الواحدة.
وقد أنتجت شركة "روكويل" بالفعل 4 نماذج مختلفة لاختيار المحركات والأجهزة الملاحية والأجهزة الإلكترونية المختلفة والهيكل، حيث حلق النموذج الأول في 23 ديسمبر 1974 وتبعه تحليق النموذج الثاني ثم الثالث.
ولم يكتمل اختبار الرابع بسبب إلغاء الرئيس الأمريكي "جيمي كارتر" لبرنامج الطائرة برمته في عام 1977، على الرغم من الشوط البعيد، الذي قطعته برامج التطوير وموافقة الكونجرس على الاعتمادات اللازمة.
ويمكن وصف الطائرة (B-1 B)، بأنها أكثر طائرة تعرضت لبرامج تطوير وأبحاث في تاريخ البشرية، وأكثر الطائرات تقدماً على الإطلاق، وعلى الرغم من هذا الإلغاء فإن وزارة الدفاع الأمريكية طلبت من شركة "روكويل" إجراء أبحاث حول تثبيت الصواريخ الجوالة وإطلاقها من هذه الطائرة ابتداء من عام 1979.
وتعتبر الطائرة (B-1 B)، المصنوعة كلها من الألومنيوم والتيتانيوم ذات الأجنحة المتحركة ذات خصائص فريدة على الرغم من أن جسمها كله معدني، إلاّ أنها، وبفضل تصميمها الفريد وأجهزتها الإلكترونية لا تعطي صورة رادارية إلاّ بمعدل 1/ 30 من الصورة الـرادارية التي تعطيها القـاذفة (B-52). كما أن حمولتها القصوى تزيـد عـن حمـولة (B-52).
العودة إلى (B – 1):
في عام 1980 عادت من جديد مناقشة مشروع القاذفة (B-1) في كل من وزارة الدفاع والكونجرس، وكانت وجهة النظر في هذا الوقت هي إرضاء جميع الأطراف، وذلك من خلال إنتاج القاذفة بمواصفات جديدة تقلل من تكاليف إنتاجها الباهظة. وذلك من خلال إلغاء فكرة الأجنحة المتحركة في الطائرة، وتخفيض وزن الطائرة الكلي، واستخدام محركات جديدة ذات فتحات سحب هواء ثابتة، وتخفيض أجهزتها الإلكترونية المضادة (ECM).
ولكن الرئيس الأمريكي "ريجان"، الذي وافق على المضي في تطوير الطائرة عام 1981 وأعطى الضوء الأخضر أيضاً لتوفير الاعتمادات اللازمة لجعل هذه القاذفة أقوى ما عرف من قاذفات. وتمت الموافقة على رصد مبلغ 25 بليون دولار لإنتاج 100 طائرة معدلة من الطائرة يطلق عليها (B-1B).
الطائرة روكويل (B-1 B):
استخدمت شركة "روكويل" النموذجين الثاني والرابع لتطوير القاذفة (B-1 B)، وأوكلت إلى شركة "نورثروب" دراسة الاحتياجات الفعلية من الأجهزة والمعدات والتصاميم لجعل القاذفة الجديدة، مناسبة لاحتياجات القوات الجوية في التسعينيات.
دعم جسم الطائرة تدعيماً جديداً لمقاومة التأثيرات الانفجارية النووية مما رفع وزن الطائرة إلى 40 طناً. كما تم التركيز على الطيران المنخفض فزودت الطائرة بمحركات أربعة ذات فتحات سحب هواء ثابتة مما خفض سرعتها وقدرتها على التحليق المرتفع، ولكن أعطاها القدرة على الطيران المستمر على ارتفاع لا يتجاوز ارتفاع الأشجار. كما دعمت أجهزتها الإلكترونية الخاصة بالتشويش والحرب الإلكترونية، حتى أصبحت صورتها الرادارية تعادل 1/100 من صورة القاذفة (B-52) وزودت بأجهزة اتصال فريدة من نوعها قادرة على التغلب على التأثيرات المغناطيسية الكهربائية الناتجة عن الانفجارات النووية والاتصال بالأقمار الصناعية.
وقد تم استبدال رادار القاذفة القوي الأصلي برادار جديد أصغر من فئة الرادارات، التي تزود بها الصواريخ الجوالة والقادرة على تتبع التضاريس الأرضية مما يمكنها من الطيران على ارتفاع منخفض جداً ومتابعة التضاريس الأرضية أوتوماتيكياً.
واستخدم لأول مرة في هذه القاذفة التقنية الجديدة المعروفة باسم تكنولوجيا "ستيلث" (STEALTH) وهي التكنولوجيا، التي ما زالت سرية وتبنى على أساسها المقاتلة الأمريكية (F-19)، التي تمكن الطائرة من العبور من فوق الدفاعات الرادارية من دون رؤيتها على شاشات الرادار.
والطائرة مزودة أيضاً بأجهزة إنذار مع حاسبات إلكترونية توضح مكان الإصابة من الدفاعات المعادية، وتتولى تقييم الإصابة وطرق التغلب عليها.
ويمكن اعتبار هذه الطائرة قمة ما وصل إليه العلم في المجالات التكنولوجية المختلفة، وتتفوق في ذلك على مكوك الفضاء الذي تعتبر شركة "روكويل" مقاولاً أساسياً في برنامجه.
ويتم الإنتاج لهذه الطائرة بمعدل 4 طائرات في الشهر الواحد بحيث تصبح جميع الأسراب المطلوبة جاهزة.
وفي أثناء التجارب على النموذج المعدل الثاني من الطائرة لاختيار الأجهزة الرادارية ارتطمت الطائرة بالأرض بعد أن كانت تحلق على ارتفاع 1000 متر بسرعة 350 كم/ ساعة، وقتل الطيار بسبب فشل المقعد القاذف في التحرك في الوقت المناسب بينما تمكن مساعدوه الثلاثة من النجاة.
ولقد أثبتت التحقيقات أن هذا الحادث الذي وقع في عام 1984 كان بسبب خطأ الطيار، الذي لم يقم بنقل الوقود بين الخزانات لتعديل مركز ثقل الطائرة على الرغم من إضاءة لوحة الإنذار الإلكترونية أمامه. وقد زودت الطائرة حالياً بأجهزة تعديل لمركز الثقل تعمل تلقائياً.
تؤدي الطائرة (B-1) جميع مهامها تقريباً وهي على مستوى رؤوس الأشجار وهي نادراً ما تطير بسرعة 2.0 ماخ على ارتفاعات عالية. أما إشارتها على شاشة الرادار فلا تزيد عن (30/1) من إشارة (B-52).
التجهيزات الدفاعية والإلكترونية (التي يشرف عليها المتعهد المشارك شركة "بوينج") هي أقوى وأكمل من أي معدات سبق أن جهزت بها أية طائرة قتالية. وهذه الأجهزة تحمي الطائرة من رادارات العدو بالتشويش عليها أو ببلبلتها أو بخداعها بوسائل ما زالت سرية حتى اليوم.
ومن مميزاتها المهمة، إمكانية الاندفاع والتسلق بسرعة من المطارات التي قد تتعرض لقصف نووي، والمناعة ضد تأثير الانفجارات النووية التي قد تحدث على مقربة منها.
ويمكن فحص جميع أجهزة الطائرة آلياً، كما يمكن إبقاؤها في حالة استعداد دائم لمدة طويلة بحيث أنه، في حالة الإنذار، لا يطلب من أول من يصل إليها سوى الضغط على كباس صغير خلف الحجرة الأمامية كي تتوزع الطاقة على جميع المحركات والأجهزة، وتصبح الطائرة جاهزة للإقلاع الفوري حتى قبل أن يشد أفراد الطاقم أحزمتهم.
ومن مميزاتها الأخرى إمكانية ضبط الطيران على ارتفاع منخفض جداً بأجهزة إحساس هوائية وتوجيهها بجنيحات صغيرة مركبة على جانبي المقدمة تحت الدفة الرأسية كي تندفع الطائرة بسرعة فائقة في الأجواء العاصفة من دون أن يشعر أفراد الطاقم بأي اهتزاز يذكر.
1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: - قاذفة إستراتيجية تتبع سلاح الجو الأمريكي، والقيادة الجوية الإستراتيجية ذات أربع مقاعد.
- أول نموذج حلق في 23 ديسمبر 1974، ثم تبعه النموذج الثاني والثالث.
3. الدول المستخدِمة: القيادة الجوية الإستراتيجية الأمريكية. المواصفات العامة والفنية:
1- الطائرة (B-1 A):
ويمكن تلخيص مواصفاتها كالآتي:
الوزن الأقصى : 158.755 كجم
السرعة القصوى : 2.20 ماخ
طول الطائرة : 45.78 م
ارتفاع الطائرة : 10.44 م
طول الأجنحة وهي ممتدة : 41.67 م
أقصى مدى بكامل الحمولة من دون التزود بالوقود : 10.000 كم
أقصى ارتفاع : 20440 م
2- الطائرة B - 1 B ROCKWELL :
الأبعاد:
طول الأجنحة وهي ممتدة : 41.67 م
طول الأجنحة وهي مرتدة : 23.84 م
طول الطائرة : 44.81 م
الارتفاع الكلي للطائرة : 10.36 م
امتداد سطح الذيل الأفقي : 13.67 م
المسافة بين العجل الخلفي : 4.42 م
المسافة بين العجلة الأمامية ومحور العجل الخلفي : 171.53 م
المساحات:
مساحة الأجنحة: 181.2 م2
الأوزان والأحمال:
الوزن فارغ ومجهزة للقتال : 87090 كجم (87 طن)
أقصى تحميل للأسلحة (داخلياً) : 34019 كجم (34 طن)
أقصى تحميل للأسلحة (خارجياً) : 26762 كجم (27 طن)
أقصى تحميل للوقود : 88450 كجم (8.5 طن)
الحمولة القصوى للأسلحة : 29030 كجم
أقصى وزن عند الإقلاع : 216365 كجم
أقصى تحميل على الأجنحة : 1194 كجم/ م2
الأداء:
أقصى مستوى للسرعة : حوالي 1.25 ماخ
أقل مستوى سرعة : أكثر من965 كم/ ساعة
أقصى مدى من دون التزود بالوقود مع الحمولة الكاملة : 12000 كم
التسليح:
تحتوي الطائرة على ثلاثة مخازن داخلية للأسلحة إضافة إلى ثماني نقاط تعليق خارجية. ويمكن أن يتضمن تسليحها الداخلي ثمانية صواريخ جوالة ذات مدى 1500 كم من نوع (ALCM)، و24 صاروخاً موجهاً قصير المدى (200 كم) من نوع SRAM، إضافة إلى 24 قنبلة ذرية للإسقاط الحي.
كما يمكنها أن تحمل إضافة إلى ما سبق 14 صاروخاً جوالاً (ALCM) على نقاط الأجنحة وخزانات وقود إضافية.
القوة المحركة:
4 محركات من "جنرال الكتريك" من نوع (ف 101 ـ 100) مقواة بجذعين بدفع 13610 كجم.
المصنعون Manufacturers:
يشارك في صنع الطائرة القاذفة (B-1 B)، مجموعة كبيرة من عمالقة الصناعة الأمريكية. إضافة إلى المقاول الرئيسي شركة (روكويل انترناشيونال)، و شركة ( جنرال الكتريك )، التي تقوم بصناعة المحركات، أمّا أقسام الجسم الرئيسية فتقوم بصناعتها شركة (ال. ت. في) (LTV). وهي الشركة نفسها التي تقوم بصناعة أجزاء الذيل في طائرات بوينج (757 و767).
كما تقوم شركة "بوينج" بصناعة أجهزة الحرب الإلكترونية السلبية والإيجابية على نمط تلك المثبتة على القاذفات (B-52). وتصنع شركة "جوديير" العجلات، وشركة "جودريتش" الإطارات، والكراسي القاذفة شركة "ويبر"، وشركة "أي. بي. أم" الحاسبات الإلكترونية، أمّا شركة "برات" فتقوم بتصنيع جهاز التشغيل الذي يمكن الطائرة من التحليق خلال 15 ثانية فقط. وأمّا الرادارات الخاصة بالارتفاع فمن صنع شركة "هانيويك"، والأجهزة الملاحية من صنع "ليتون" وأجهزة التشويش من صنع "نورثروب" وهي عبارة عن مجسمات منتشرة على كامل جسم الطائرة لاستقبال الذبذبات الرادارية المعادية والتشويش عليها إضافة إلى مجموعة كبيرة تتألف من حوالي 3000 شركة أمريكية متخصصة.
http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لمشاهدة الصورة كاملة. الصورة الأصلية بأبعاد 760 * 507 و حجم 122KB.
انتـــــــــــــــــهى وأتمنى أنه حاز على أعجابكم
:50_khlodi-com[1]::50_khlodi-com[1]::50_khlodi-com[1]::50_khlodi-com[1]::50_khlodi-com[1]::50_khlodi-com[1]::a020[2]::a020[2]::a020[2]::a020[2]::a020[2]::a020[2]::a020[2]::a020[2]::a020[2]::56_khlodi-com[1]:
رد: قاذفة القنابل الإستراتيجية rockwell international b - 1 a / b - 1b
هي قاذفة عابرة للقارات، يمكنها الطيران للقيام بمهام بعيدة دون التزود بالوقود، ولها طاقم مكون من أربعة ضباط، وتصل سرعتها لحوالي 650 ميلا في الساعة. وهذه القاذفة مصممة أساسا لحمل الأسلحة النووية التي لها القدرة على اختراق الدفاعات السوفيتية، وقد استُخدمت لأول مرة في حرب الخليج ضد العراق ضمن عملية عاصفة الصحراء، وقد اعترى بعض أنظمتها المعقدة بعض المشاكل أثناء حرب الخليج، إلا أنها أظهرت كفاءة في ضرب جمهورية صربيا عام 1998.
