أحد الحلول الروسية لمواجهة المسيرات.

anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
12,587
التفاعل
56,155 1,112 47

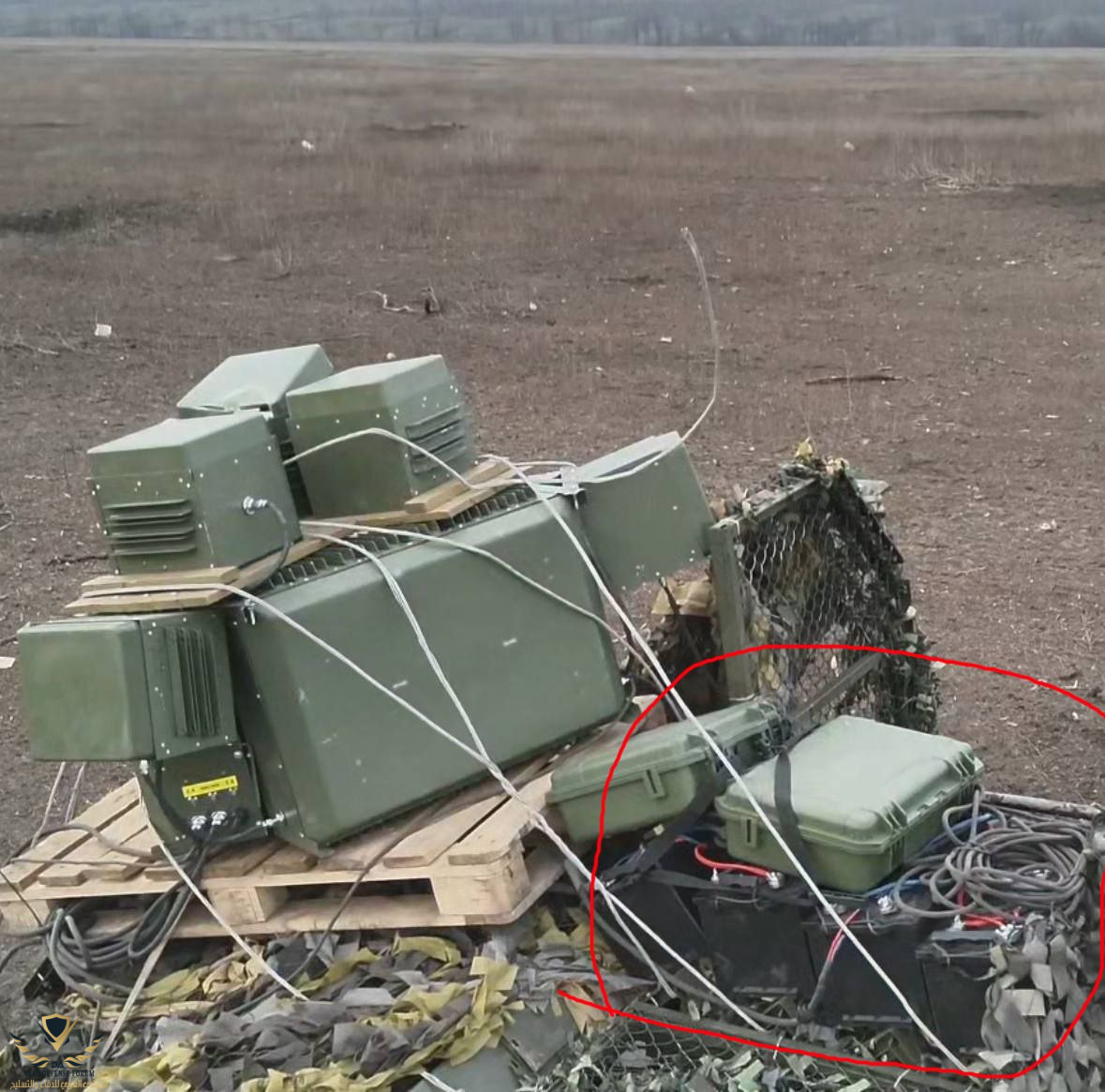

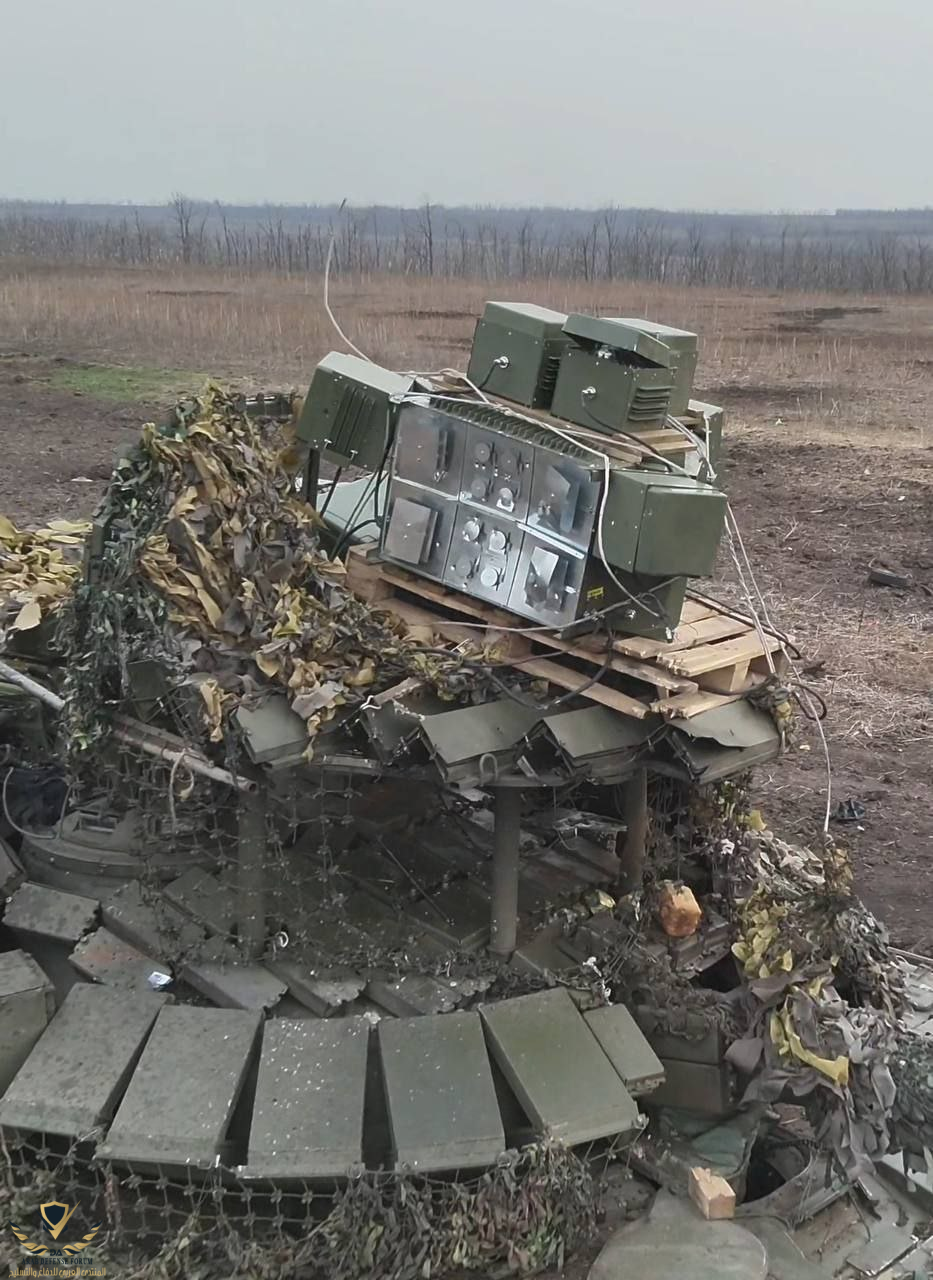

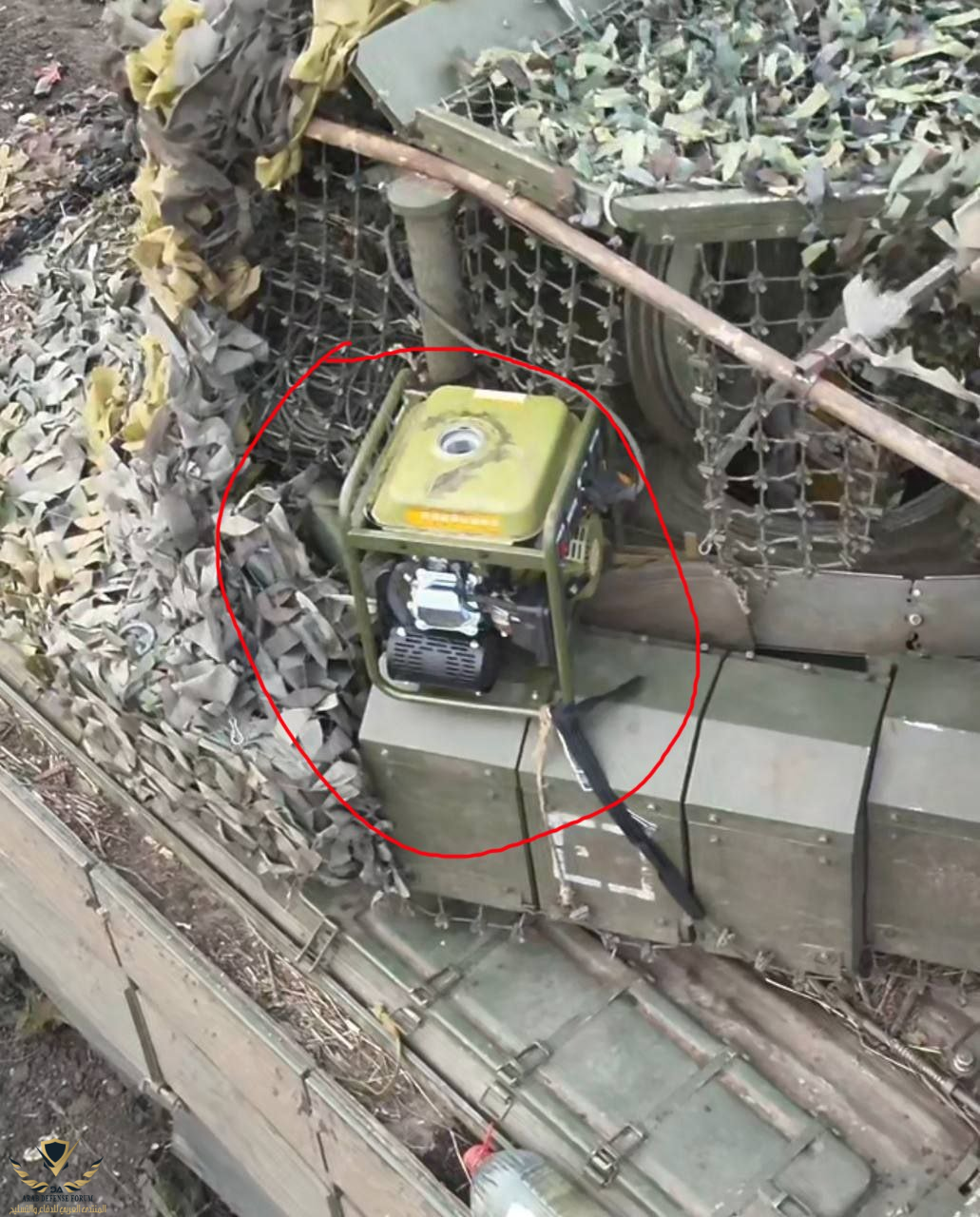

صور عرضت على الشبكة لما يبدو أنه نظام حرب إلكترونية electronic-warfare روسي لمواجهة المسيرات الأوكرانية القاتلة !!! النظام الذي ثبت على سقف برج دبابة T-72B (سقطت في أسر القوات الأوكرانية) كما هو يظهر في الصور يعمل على التشويش على تردد المسيرات من أجل تعطيلها أو إسقاطها، وهو يتضمن مولد كهربائي من النوع التجاري، وبطاريات ضخمة وعدد من المشوشات jammers.





حل اخر : باحث علمي @باحث علمي

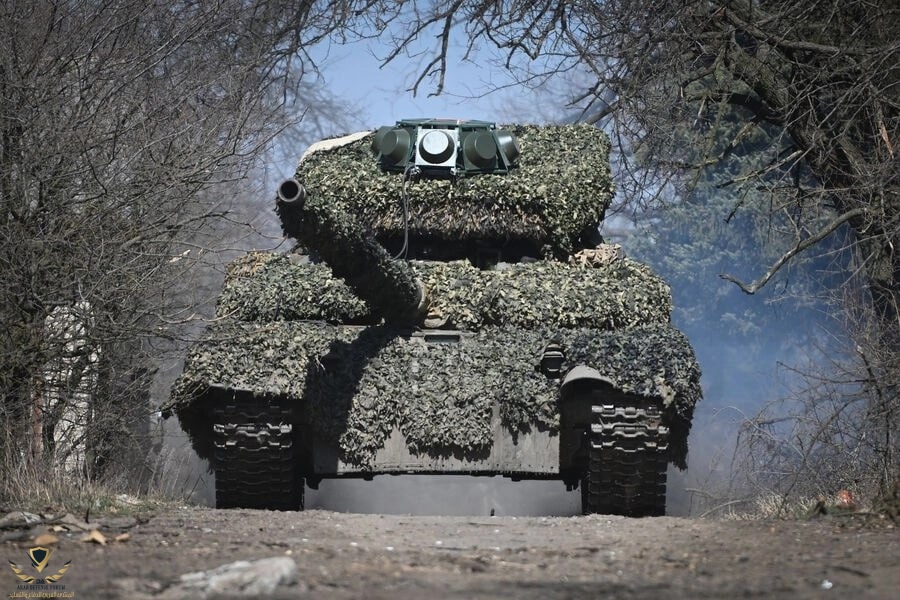

دخل نظام التدابير المضادة الإلكترونية الفردي الواعد صغير الحجم "Tetrahedron" ("Тетраэдр") في ثلاثة تعديلات مرحلة الإنتاج بكميات كبيرة في روستوف نا دونو واجتاز اختبارات واسعة النطاق.

يتم تمثيل تعديلات MU-680 "Basic" (МУ-680 "Базовый") و MU-680 "Basic+" (МУ-680 "Базовый+") بوحدات إشعاعية واحدة ووحدتين مع مولدات فردية عالية التردد ومعدلات تردد وهوائيات شاملة الاتجاهات تعمل في نطاق الترددات من 680 إلى 1050 ميجا هرتز.

هذه الإصدارات 100 و150 واط، وفقًا لبيانات المطور والنتائج المرئية، قادرة على قمع قنوات القيادة والقياس عن بعد جزئيًا وقنوات التحكم ونقل صور الفيديو من طائرات العدو بدون طيار FPV إلى نقاط التحكم القتالية على مسافة 35 - 100 متر، بالكامل - على مسافة 25 م.

أما بالنسبة للإصدار MU-400-5900، فإن هذا الإصدار عبارة عن 4 وحدات ولديه طاقة إجمالية تبلغ 450 واط. يوفر العدد الأكبر من الوحدات زيادة في الكثافة الطيفية لطاقة التداخل، في حين يتراوح نطاق التردد من 400 إلى 5900 ميجا هرتز، مما يوفر قمع كل من قنوات القيادة والقياس عن بعد، وقنوات التحكم ونقل الصور، بالإضافة إلى قنوات تصحيح نظام تحديد المواقع العالمي (GPS). يمكن أن يصل المدى الفعال لهذا الإصدار من Tetrahedron إلى 350 - 500 متر.

إن مصدر الطاقة للمجمع في أي تعديل هو 12 - 24 فولت. ومع ذلك، فإن إمكانات الطاقة أقل بكثير من مجمع "سانيا" ("سانيا").


الفتره الحالية هي فتره تجارب بالدم في أوكرانيا وروسيا وغيرهم لمواجهة هذا التهديد
الاجراءات المضادة الألكترونية قد تنجح في حالات وليست الأفضل للتصدي

بالنسبة لي الرشاش المحوري على الدبابات قد يكون مفتاح حل مع منظومه بصريه ونظام قتال آلي يستخدمه لتحريم محيط الدبابة

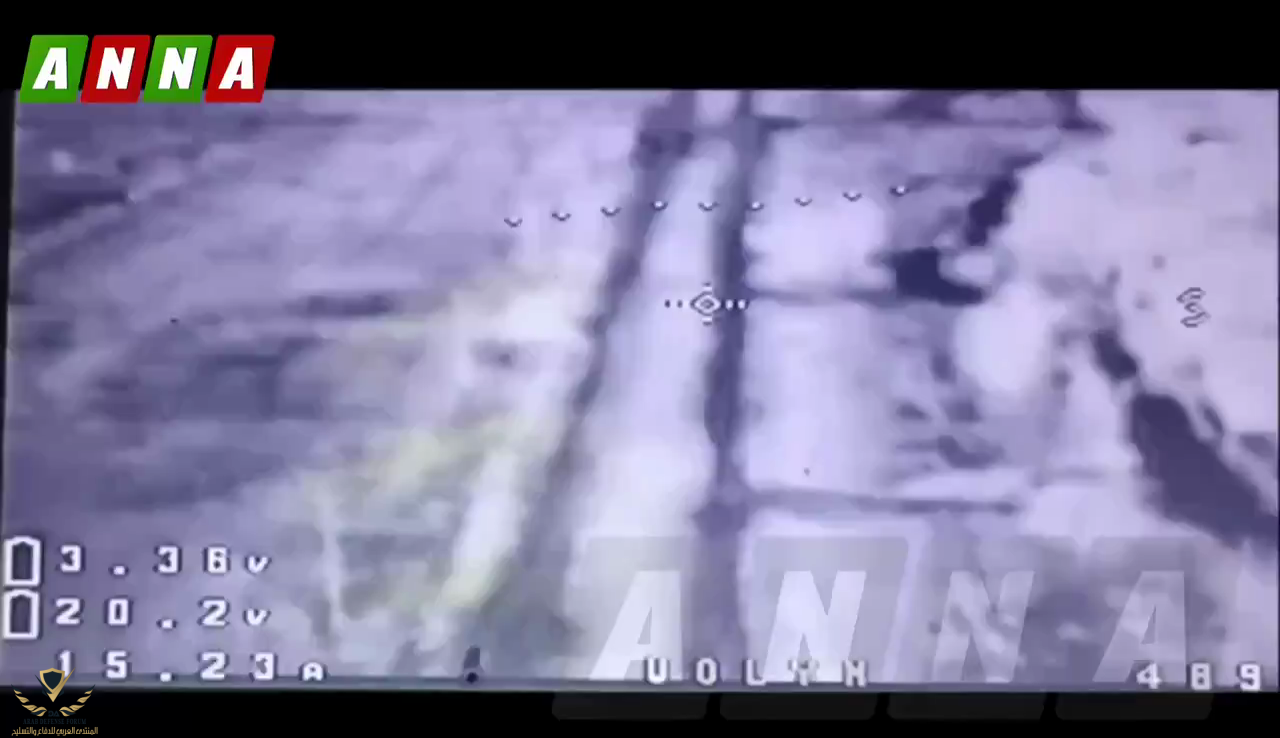

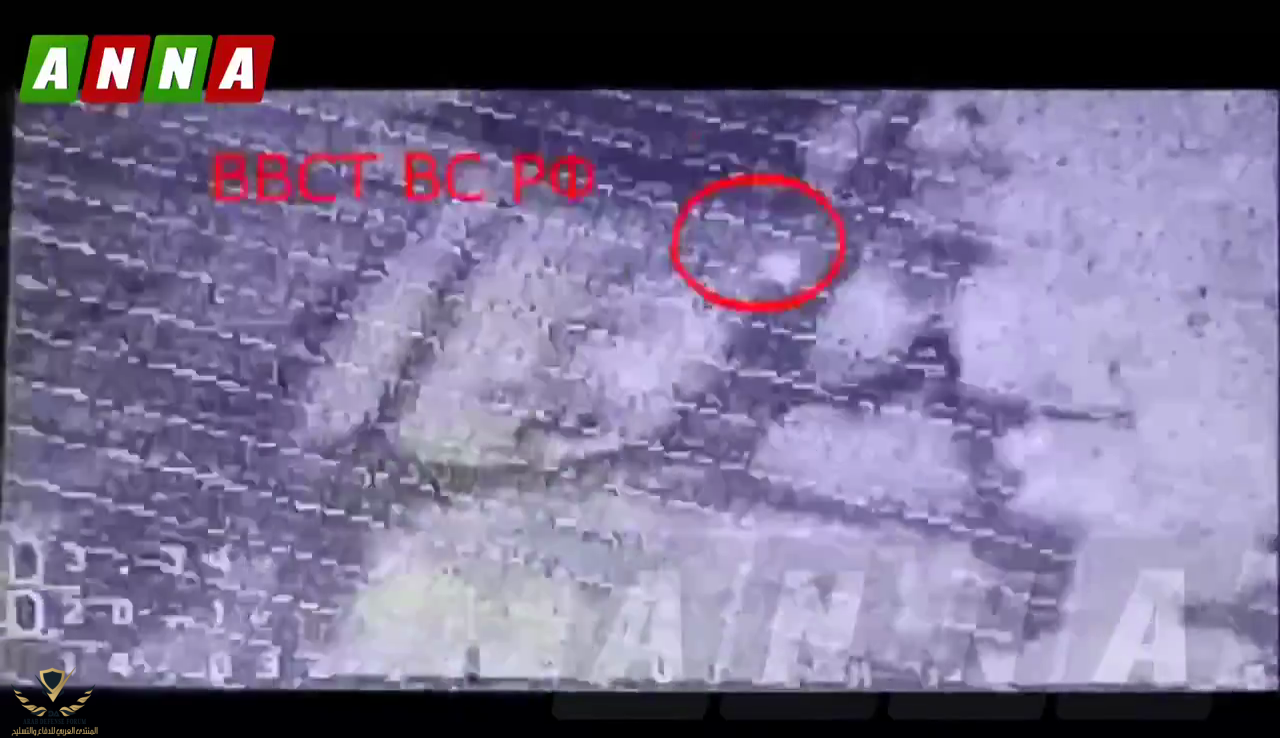

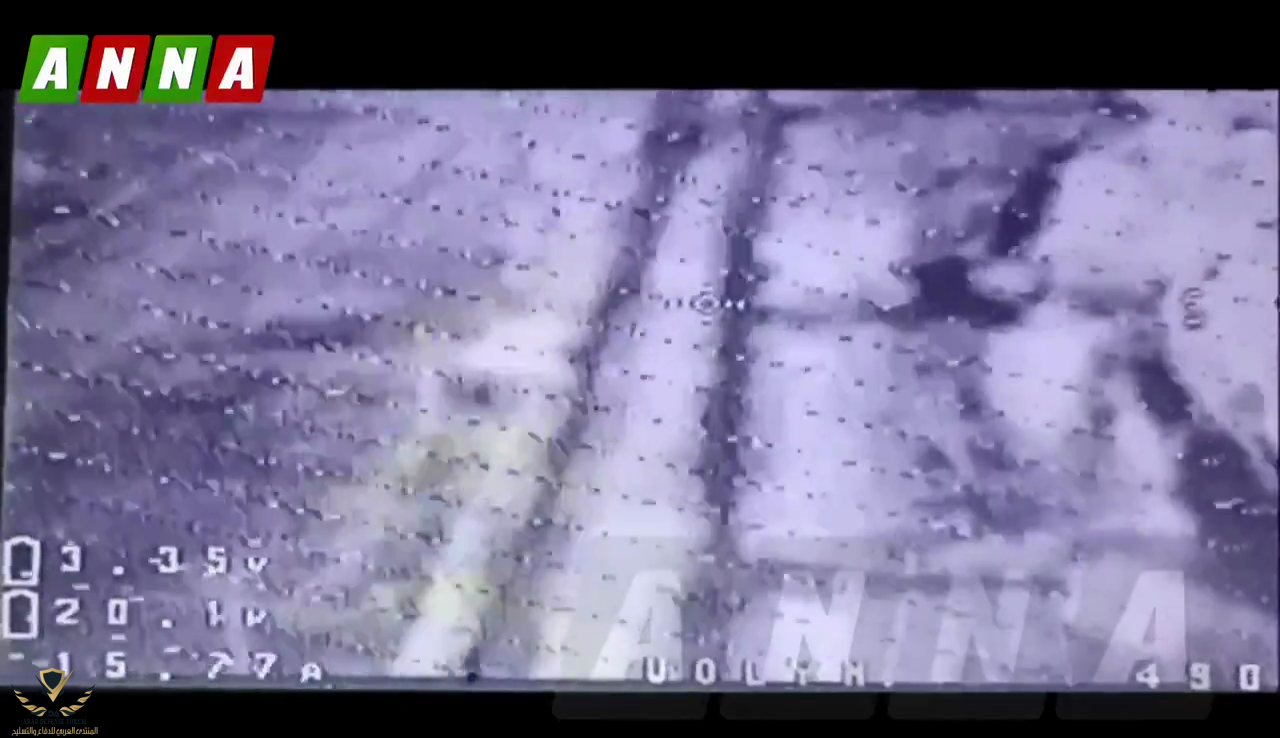

يوجد فيديو لتشويش ناجح جداا على درونات FPV الاوكرانية اثناء مطاردتها لدبابات روسية

فيديو جديد ممكن يكون التشويش من هذه المنظومة!!!!

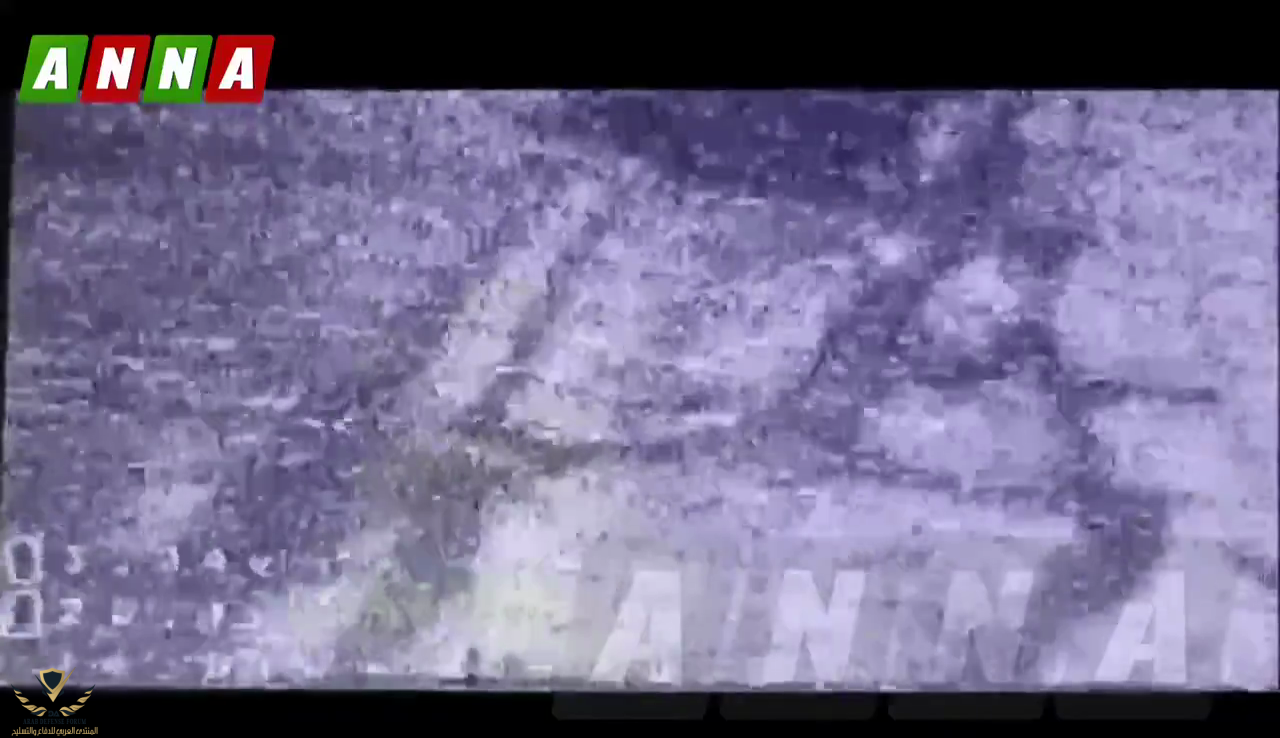

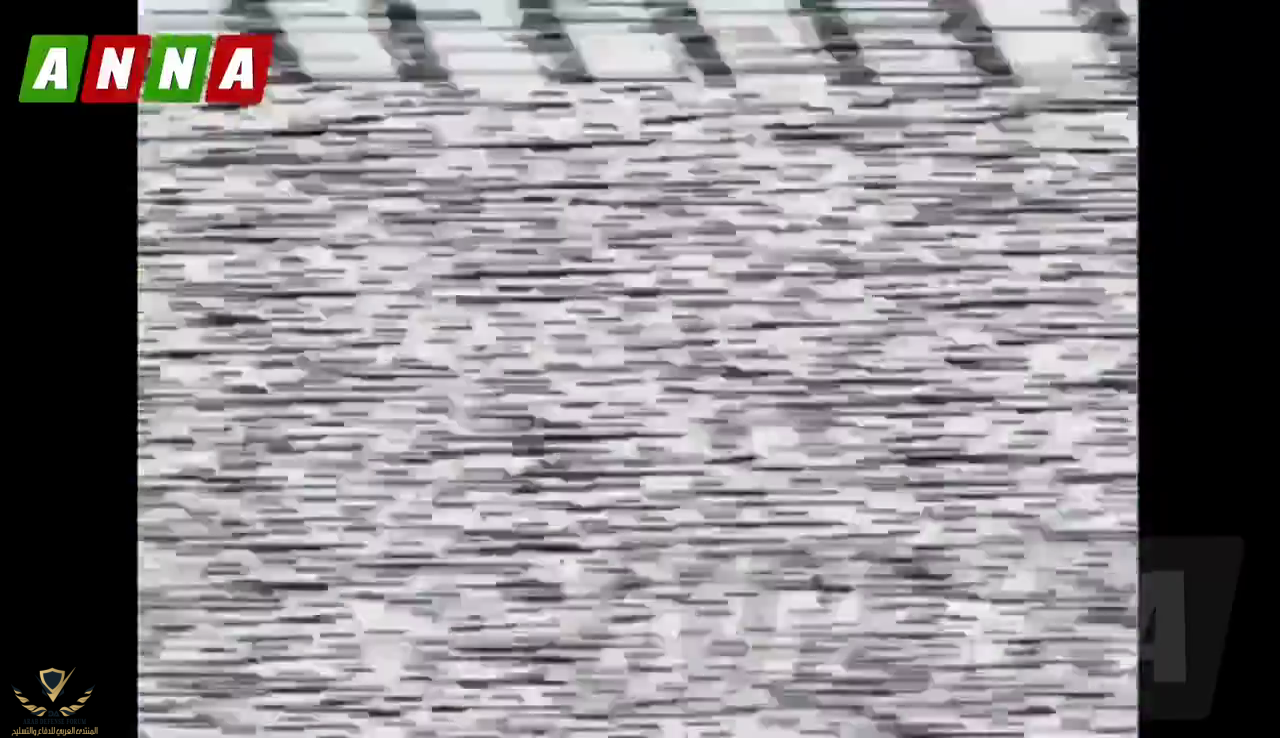

المقطع متنوع فيه درونات بقوة التشويش فقد السيطرة عليها وبدات بالدوران في الجو حتى سقطت

صور عرضت على الشبكة لما يبدو أنه نظام حرب إلكترونية electronic-warfare روسي لمواجهة المسيرات الأوكرانية القاتلة !!! النظام الذي ثبت على سقف برج دبابة T-72B (سقطت في أسر القوات الأوكرانية) كما هو يظهر في الصور يعمل على التشويش على تردد المسيرات من أجل تعطيلها أو إسقاطها، وهو يتضمن مولد كهربائي من النوع التجاري، وبطاريات ضخمة وعدد من المشوشات jammers.


وش هذي هههه بيت جديد فوق الدبابه تلفزيون وبراده وثلاجه وغساله لا وحطوها على خشب وربطوها باسلاك وحبال هههه

بعدين ليش يشبكونها في دينمو منفصل ليش مايشبكونها في بطاريه الدبابه ؟

الفتره الحالية هي فتره تجارب بالدم في أوكرانيا وروسيا وغيرهم لمواجهة هذا التهديد
الاجراءات المضادة الألكترونية قد تنجح في حالات وليست الأفضل للتصدي

بالنسبة لي الرشاش المحوري على الدبابات قد يكون مفتاح حل مع منظومه بصريه ونظام قتال آلي يستخدمه لتحريم محيط الدبابة
هل تملك روسيا مثل هذه الانظمة الآلية؟

حتى لو امتلكت كم قيمة الآلية الواحدة ربع مليون دولار؟

شباك حديدة + دروع من مطاط وبلاستيك وسيراميك وحتى رمل ارخص بكثيييير وأصلا هذه هي عقيدة الروس للأسف .

صور عرضت على الشبكة لما يبدو أنه نظام حرب إلكترونية electronic-warfare روسي لمواجهة المسيرات الأوكرانية القاتلة !!! النظام الذي ثبت على سقف برج دبابة T-72B (سقطت في أسر القوات الأوكرانية) كما هو يظهر في الصور يعمل على التشويش على تردد المسيرات من أجل تعطيلها أو إسقاطها، وهو يتضمن مولد كهربائي من النوع التجاري، وبطاريات ضخمة وعدد من المشوشات jammers.


النتيجة صفر



:cmonBruh:


الظاهر ضربت بدرون انتحاري وانسحب الطاقم واستفرد بها الاوكران والله اعلم


لا نعلم ما أصابها مسبقا هل هو قذيفة مدفعية او لغم او راجعة ولكن الأكيد أن منظرها مخزي عبارة عن تكدس انظمة بشكل يجعلها عرضة للعمل. طلقة بندقية تعطل النظام

من الغباء اعتقاد البعض أنه يمكن التشويش على الدونات الحاليه:ROFLMAO:

التشويش الغرض منه قطع الاتصال بين المتحكم البشرى والدرون لكن الدرونات المزود بالذكاء الاصطناعي زيها زى الموبايل وقت التصوير بيعمل لوك وتراك لوجه صاحبه اوتوماتيكى

حتى التشويش على إشارة GPS أو جلوناس صعب لانك تحتاج محطات متكامله بطول الجبهه

اجهزه التشويش بدون فائدة لأنها تكون محدوده التأثير جدا والمسافة

وحتى أن نجحت الدرون نفسه موجه تلفزيونيا عن طريق كاميراته والذى يتولى التوجيه والقيادة
الذكاء الاصطناعي المدعوم بالسوفتوير وشريحة المعالجة المدعومة بانوية الذكاء الاصطناعي



على رأى عادل زمان ولعتها منها فيها

النتيجة صفر


لكن حقيقتا برافوا الانظباط والاحترافية في الجيش الروسي وفي عز الحرب وتهديد الدورنات ... نجد الكوات السقفية للدبابة مفتوحة على مصارعها

من الغباء اعتقاد البعض أنه يمكن التشويش على الدونات الحاليه:ROFLMAO:

التشويش الغرض منه قطع الاتصال بين المتحكم البشرى والدرون لكن الدرونات المزود بالذكاء الاصطناعي زيها زى الموبايل وقت التصوير بيعمل لوك وتراك لوجه صاحبه اوتوماتيكى

حتى التشويش على إشارة GPS أو جلوناس صعب لانك تحتاج محطات متكامله بطول الجبهه

اجهزه التشويش بدون فائدة لأنها تكون محدوده التأثير جدا والمسافة

وحتى أن نجحت الدرون نفسه موجه تلفزيونيا عن طريق كاميراته والذى يتولى التوجيه والقيادة
الذكاء الاصطناعي المدعوم بالسوفتوير وشريحة المعالجة المدعومة بانوية الذكاء الاصطناعي



على رأى عادل زمان ولعتها منها فيها

يبقى هناك حل فعال ضد الدرون ذاتي التوجيه وهو بنادق التشويش الموجه ذات الطاقة العالية
هذا التشويش سيتداخل بشكل مباشر على الدوائر الالكترونية ويحدث الاختلالات التي تفضي الى تعطيل الدرون
يعني ليس التشويش على الهوائيات والاشارة بل استهداف الالكترونيات ذاتها بشكل مباشر داخل الدرون

لكن حقيقتا برافوا الانظباط والاحترافية في الجيش الروسي وفي عز الحرب وتهديد الدورنات ... نجد الكوات السقفية للدبابة مفتوحة على مصارعها

في الحقيقة هناك فوائد ومزايا عدة لفتح الكوات أثناء القتال، منها تبديد الغازات السامة وتهوية مقصورة القتال، ومنها تخفيض أثر أنفجار الشحنات المشكلة وكذلك تسهيل مهمة هروب الطاقم عند الهجوم وهكذا...

في الحقيقة هناك فوائد ومزايا عدة لفتح الكوات أثناء القتال، منها تبديد الغازات السامة وتهوية مقصورة القتال، ومنها تخفيض أثر أنفجار الشحنات المشكلة وكذلك تسهيل مهمة هروب الطاقم عند الهجوم وهكذا...
لكن يكونوا عرضة للقناصين يفضل سكونوا وراء ساتر زجاجي

لقطات من صد الهجوم الروسي الأخير على جبهة باخموت من قبل وحدة أخيل التابعة للواء 92 الأوكراني.ويظهر الفيديو خسارة 14 مركبة قتالية روسية نتيجة لهذا الهجوم. يقول مقاتلو أخيل أن وحدتهم دمرت 10 مركبات قتالية مدرعة خلال يوم الهجوم، وهو رقم قياسي لديهم حتى الآن.

الخطر الذي أصبح واقع في ساحة المعركة وبأرخص التكاليف


لكن حقيقتا برافوا الانظباط والاحترافية في الجيش الروسي وفي عز الحرب وتهديد الدورنات ... نجد الكوات السقفية للدبابة مفتوحة على مصارعها

لذلك نحمد الله الذي يسر لنا مشاهدة هذه الحرب
فعليا هي دروس حيه كامله لكل من يريد الاستفاده



تم صد الهجوم وتم الاستيلاء على دبابة روسية

لقطات من الهجوم الفاشل للغزاة بالقرب من تيرني، ونتيجة لذلك فقد الروس 11 قطعة من المعدات، واستولت "آزوف" على دبابة معادية كتذكار.

رصدت المخابرات مجموعة مدرعة من الروس. وكانت تتجه نحو مواقع قوات الدفاع في اتجاه كريمينسك.

قام مقاتلو اللواء الثاني عشر "آزوف" واللواء 95 من DShV بكسر عمود العدو. وفرت فرقة الإنزال وأطقم مركبات العدو بالفرار وإلقاء المعدات. في المجموع، تم تدمير أكثر من 50 غزاة خلال الهجوم.

في وقت لاحق، استولى مقاتلو "آزوف" على دبابة T-72B3M الجديدة وسلموها بأمان إلى مؤخرة قواتهم.



تم صد الهجوم وتم الاستيلاء على دبابة روسية

لقطات من الهجوم الفاشل للغزاة بالقرب من تيرني، ونتيجة لذلك فقد الروس 11 قطعة من المعدات، واستولت "آزوف" على دبابة معادية كتذكار.

رصدت المخابرات مجموعة مدرعة من الروس. وكانت تتجه نحو مواقع قوات الدفاع في اتجاه كريمينسك.

قام مقاتلو اللواء الثاني عشر "آزوف" واللواء 95 من DShV بكسر عمود العدو. وفرت فرقة الإنزال وأطقم مركبات العدو بالفرار وإلقاء المعدات. في المجموع، تم تدمير أكثر من 50 غزاة خلال الهجوم.

في وقت لاحق، استولى مقاتلو "آزوف" على دبابة T-72B3M الجديدة وسلموها بأمان إلى مؤخرة قواتهم.



المقطع رائع لدرجة لم اقاوم أن ارفعه على البومي الخاص في المنتدي خشية أن نفقده اذا مسحته القناه
